MODE D'EMPLOI TWBI4614WH THOMSON

Préparation et assemblage de la porte du meuble (non fournie) 10

Réglage de la tension du ressort de la porte 11

Raccordement à l'alimentation en eau. 12

Application de la bande de condensation 13

Mise à niveau 14

FONCTIONNEMENT 14

Recommandations et mises en garde générales 15

Chargement des paniers 15

Utilisation de l'adoucisseur d'eau 18

Utilisation du liquide de rinçage et distributeur de détergent 20

Programmes de lavage 22

Démarrage du lave-vaiselle 23

NETTOYAGE ET ENTRETIEN 25

Nettoyage du dispositif de filtrage 25

Nettoyage de la porte 25

Nettoyage des bras d'aspersion 26

Précautions contre le gel 26

GUIDE DE DÉPANNAGE 26

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales

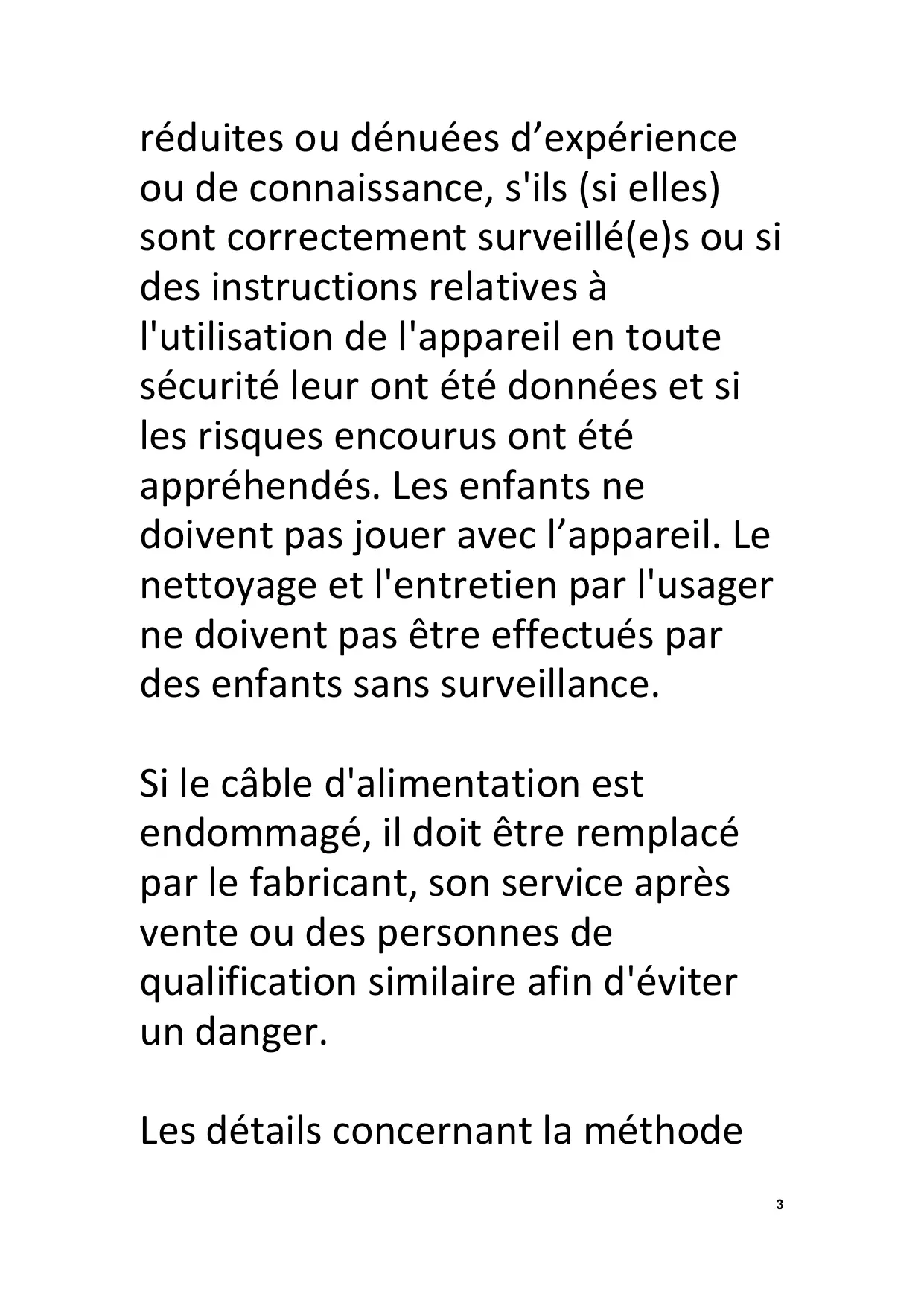

réduites ou dénuées d'expérience ou de connaissance, s’ils (si elles) sont correctement surveillés (e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode

et la fréquence du nettoyage sont définis en page 25 et 26 dans la section de “NETTOYAGE ET ENTRETIEN”.

Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basclement.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés. Les informations sur la façon de

charger le lave-vaisselle sont définies en pages 15 et 19 dans la section "CHARGEMENT DES PANIERS".

La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa.

La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil. Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts.

En ce qui concerne les informations détaillées sur la méthode de fixation et les dimensions nécessaires, référez-vous à la section "INSTALLATION".

Nos emballages / produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus : www.quefairedemesdechets.fr

Instructions importantes de sécurité

• Le lave-vaisselle ne doit être utilisé que pour le lavage de la vaisselle et des ustensiles de cuisine.
• Ne déconnectez jamais l'appareil du réseau électrique en tirant sur le câble d'alimentation, saisissez toujours la prise.
• Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez les mains ou les pieds mouillés.
• N'ouvre pas la porte durant un cycle de lavage car de la vapeur et de l'eau chaude pourraient être éjectées du lave-vaisselle.
• Si vous souhaitez vous débarrasser d'un appareil en fin de vie comportant une serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
• Ne laissez pas les enfants grimper sur la porte du lave-vaiselle et ne mettez aucun objet lourd sur la porte lorsqu'elle est ouverte ; cela risquerait de déséquilibrer l'appareil.

Vue avant (intérieur)

1. Étagère porte-tasse
2. Panier supérieur
3. Panier à couverts
4. Réservoir de sel
5. Panier inférieur

Vue arrirée

1. Distributeur de détergent et de liquide de rinçage
2. Pulvériser les bras
3. Dispositif de filtrage
4. Valve d'arrivée d'eau
5. Tuyau de vidange

Panneau de contrôle

Boutons sur la partie gauche du panneau de commande

Alimentation

• Pour augmenter ou diminuer l'heure de début différée;
• Pour être utilisé simultanément pour la fonction de
• verrouillage enfant

Voyants d'état:

Remplissage du liquide de rinçage

Remplissage du compartiment de sel

Lavage de la zone supérieure

Alerte d'arrivée d'eau

Lavage de zone inférieure

Enfant lok

Voyants du programme de lavage:

Auto

Intensif

Normal

Eco

90 min

Verres

Express

Affichage:

Affiche la durée du programme de lavage

Affiche la durée avant le départ différé, la durée de l'eau et les codes d'erreur

Boutons sur la partie droite du panneau de commande

Programmes de lavage

Double aspersion

Départ/pause

Avant d'installer votre lave-vaisselle

Avant de brancher le lave-vaisselle à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisseau.

Instructions d'installation

Ce lave-vaisse peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'alimentation et de sortie d'eau.

Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.

Conditions requises pour l'encastrement de l'appareil

Il doit y avoir un écart d'au moins 50 mm entre le côté de la porte du lave-vaisselle et le mur ou le meuble à proximité.

Préparation et assemblage de la porte du meuble (non fournie)

1. Utilisez le schéma d'installation ci-dessus pour marquer les trous puis percer les trous dans la porte du meuble.
2. Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons et supports fournis.

1. Retirez les quatre vis de l'intérieur de la porte du lave-vaisselle et fixez la porte du meuble à la porte du lave-vaisselle en insérant les quatre longues vis puis en les serrant.

Utilisez les quatre longues vis

Réglage de la tension des ressorts de la porte

La porte du lave-vaisseau est fixée à des ressorts. Ils sont réglés à l'usine pour garantir qu'ils soient correctement tendus, afin que la porte puisse être ouverte et fermée en douceur.

• Une fois que la porte du lave-vaiselle a été fixée, vous devrez régler la tension des ressorts de la porte.
• Utilisez une clé Allen (non fournie) pour faire pivoter la vis de réglage ou serrer ou desserrer le câble d'acier.
• La tension des ressorts est correcte lorsque : a) La porte reste à l'horizontale lorsqu'elle est complètement ouverte. b) Vous êtes en mesure de fermer facilement la porte.

AVERTISSEMENT: Un mauvais réglage des ressorts de la porte risque d'endommager l'appareil.

Raccordement à l'alimentation en eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un

connecteur femelle de 3 / 4". La canalisation doit donc comporter un connecteur mâle similaire ainsi qu’un robinet d’arrêt à proximité.

Vissez le connecteur cru du tuyau d'arrivée au robinet et serrez

fermement ; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression". Ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaiselle mettra plus de temps à se remplir et pourra ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

Raccordement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaiselle. L'extrémité du tuyau ne doit pas être plongée dans l'eau pour éviter tout risque de reflux. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

Application de la bande de condensation

La bande de condensation doit être montée sur la face inférieure du plan de travail pour le protéger contre la pénétration de l'humidité.

1. Assurez-vous que le dessous du plan de travail est propre.
2. Enlevez le papier de protection de la bande.
3. Collez la bande de condensation sous le plan de travail.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, réglez les pieds sous la base de l'appareil pour corriger sa position.

• Placez le niveau à bulle sur la porte et sur le portant de l'étagère à l'intérieur de la cuve, comme illustré pour vérifier que le lave-vaisselle est bien nivélé.
• Lors du nivellement du lave-vaisselle, prenez garde à ce que le lave-vaisselle ne bascule pas.
• La hauteur de réglage maximale des pieds est de 50 mm.

Vérifiez le niveau de l'avant vers l'arrière

Vérifiez le niveau d'un côté vers l'autre.

Fonctionnement

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans les bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

Remarque :

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le fond sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine).

Recommandations et mises en garde générales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans les paniers, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abîmer le faisard.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.

Avertissements:

• Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empilez pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres : ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
• Vérifiez que tous les articles à laver peuvent passer au lave-vaisselle.

Articles ne pouvant pas aller au lave-vaisselle:

• Plats, pots ou récipients en bois
• Objets d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton. Plats en aluminium.
• Argenterie
• Verre et cristal
• Articles portant des décorations

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits plats et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les

assiettes, les saladiers, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur

Panier inférieur

Tasses Soucoupes

Verres

Ramequin

Grand bol

Saladier

Assiettes à dessert

Grandes assiettes

Assiettes creuses

Plat ovale

Le panier supérieur est équipé d'une étagère porte-tasses.

Pour les charges réduites, l'étagère porte-tasses supplémentaire peut être repliée si nécessaire, comme illustré ci-dessous.

Les supports d'assiettes peuvent être mis à l'horizontal afin de gagner de la place dans le panier inférieur, lorsque vous devez laver un plat très volumineux, par exemple.

Réglage du panier supérieur

La hauteur du panier supérieur peut être réglée de façon à faire de la place pour des ustensiles encombrants à la fois pour le panier supérieur et inférieur. La hauteur du panier supérieur peut être réglée en soulevant la poignée de chaque côté du panier, comme illustré ci-dessous:

Chargement du panier à couverts

Les couverts doivent être disposés en ordre à l'intérieur du panier, avec les poignées orientées vers le bas. Pour plus de sécurité, insérez les couteaux et les fourchettes en les tenant par les poignées.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux. Assurez-vous que les ustensiles tranchants ne dépassent pas du panier.

1 Cuillères à soupe 2 Fourchettes 3 Couteaux 4 Petites cuillères 5 Cuillères à dessert 6 Cuillères de service 7 Fourchettes de service 8 Louches

Utilisation de l'adoucisseur d'eau

La dureté de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

Attention:

• Utilisez uniquement du sel spécialément concu pour lave-vaisseau!
• N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement.
• Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion.
• Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoins de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rinçage, mais veuillez noter que

L'indicateur de remplissage du compartiment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaisselle.

Réglage de la consommation de sel

1. Une fois que le lave-vaisse est en marche, accédez au mode de réglage de la consommation de Sel en maintenant la touche enfoncée jusqu'à ce que la valeur "H3" (réglage par défaut) clignote sur l'affichage.
2. Alors que la valeur clignote, appuyez plusieurs fois sur pour sélectionner le réglage de H1 à H6 ajusté à la durée de l'eau. 3. Appuyez sur pour confirmer le réglage.

DURETE DE L'EAU				Affichage	Consommation de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

Remarque :

1°dH = 1,25°Clarke = 1,78°fH = 0,178mmol/l

°dH: Degré allemand

°fH : Degré français

°Clarke: Degree Britannique

Remplissage du réservoir de sel

1 Dévissez le bouchon du réservoir de Sel en le tournant dans le sens contraire des aiguilles d'une montre. 2 Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel s'allume. Il se peut que la lumière reste allumée un certain temps alors que le réservoir de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissolve.

Utilisation des distributeurs de liquide de rinçage et de détergent

Le liquide de rinceage aide la vaisselle à secher plus vite et permet d'éviter la formation de tartre et de taches. Il se déverse automatiquement dans l'eau lors du cycle de rinceage final.

Les distributeurs de détergent et de liquide de rincege sont situés du côté intérieur de la porte : le distributeur de détergent se trouve à droite et le distributeur de liquide de rincege se trouve à gauche.

Remplissage du liquide de rinçage

1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir. 2 Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.

L'indicateur visuel de niveau à côté du bouchon doit être entièrement sombre.

3 Replacez le bouchon en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 3 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.

1. Pour modifier le réglage, ôtez le bouchon du réservoir.
2. À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'au cran souhaité.
3. Replacez le bouchon en le tournant dans le sens des aiguilles d'une montre.

REMARQUE: Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quantité de liquide doit être diminuée.

Remplissage du détergent

Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture. 2 Versez le détergent, puis refermez soignement le couvercle.

Detergent pour le cycle de lavage principal Detergent pour le cycle de prélavage

REMARQUE: Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaiselles. Pour des résultats de lavage optimaux, il est important d'utiliser du détergent de qualité.

REMARQUE: Afin d'obtenir de bonnes performances de séchage, il est recommandé d'utiliser un agent de rinçage lors de l'utilisation d'une pastille « 3-en-1 » ou « tout-en-1 »

Fermer le compartiment de détergent

Si vos plats ne sont que modérément sales, vous pouvez utiliser moins de détergent que la quantité recommandée.

• compartment.

Appuyez sur le couvercle (1) jusqu'à ce qu'il se ferme (2).

Si vous utilisez un détergent sous forme de comprimés, consultez les consignes du fabricant fournies sur l'emballage afin de déterminer où les comprimés doivent être placés à l'intérieur du lave-vaisselle (par exemple dans le panier à couverts, le compartiment de détergent, etc.). - Assurez-vous que le couvercle sur le compartiment de détergent est bien fermé, même si vous utilisez des comprimés.

Programmes de lavage

Programme	Dégré de saleté	Description du cycle	Quantité recommandee de détergent pour le prélavage/ lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincege est-il nécessai re?
AUTO Auto	Détection automatique de lavage, pour une vaiselle légèrement, normalement ou très sale.	Prélavage (45°C) Lavage automatique (45°C -55°C) Rincage Rincage (65°C) Sécophage	5/30 g	150	0,9-1,3	11-15	Oui
Intensive Intensif	Pour une vaiselle très sale et des casseroles, poèles et plats avec des résidus alimentaires séchéés.	Prélavage (50°C) Lavage (60°C) Rincage Rincage Lavage (70°C) Sécophage	5/30 g (ou 3 en 1)	175	1,6	17,5	Oui
Normal	Pour une vaiselle raisonnablement sale, par exemple assiéttes, verres et poèles pas trop sales.	Prélavage (45°C) Lavage (55°C) Rincage Rincage (65°C) Sécophage	5/30 g (ou 3 en 1)	185	1,3	13,5	Oui
Eco *Eco	Cycle standard journalier pour une vaiselle normalement sale, telle que casseroles, assiéttes et verres.	Prélavage Lavage (45°C) Rincage (65°C) Sécophage	5/30 g (ou 3 en 1)	195	0,93	10	Oui
90 minutes	Pour une vaiselle légèrement sale ne nécessitant pas un séchage approfondi.	Lavage (65°C) Rincage Rincage (65°C) Sécophage	35 g (ou 3 en 1)	90	1,35	12,5	Oui
Verres	Pour une vaiselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (40°C) Rincage Rincage (60°C) Sécophage	5/30 g (ou 3 en 1)	130	0,9	13	Oui
ER 30 Min Express	Lavage rapide pour une vaiselle légèrement sale.	Lavage (45°C) Rincage (50°C) Rincage (55°C)	25 g	30	0,75	11	Non

• Programme de comparaison pour EN 50242

Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242

• Capacité : 14 couverts
• Position du panier supérieur : Position basse
• Position de réglage du liquide de rinçage : 6
• Position de réglage de l'adoucisseur : H4

Remarque :

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambience.
2. La consommation d'énergie en mode laissé sur marche est de 0,49W (porte ouverte), et en mode arrêt, de 0,45W.

Démarrage du lave-vaiselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaissette.
3. Vérifiez les filtres.
4. Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraph "Nettoyage et entretien".
5. Vérifiez que les réservoirs de Sel et de liquide de rinçage sont remplis.
6. Mettez la vaisselle. Assurez-vous que les bras d'aspersion peuvent tourner librement.
7. Versez la quantité requise de dédTangent dans le distributeur (voir le tableau "Programmes de lavage"). Fermez bien la porte du lave-vaisse.
8. Appuyez sur pour mettre le lave-vaiselle en marche.
9. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur P. L'indicateur lumineux du programme correspondant s'allumera sur l'affichage.

• Minuterie : Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heure à 24 heures au maximum.

Appuyez plusieurs fois sur _ jusqu'à ce que le délai souhaité s'affiche, par exemple H:03 pour un départ dans 3 heures.

Une fois le minuteur réglé, appuyez sur pour activer la fonction. Pour annuler le départ différé, appuyez tout d'abord sur puis appuyez plusieurs fois sur / jusqu'à ce que l'affichage indique "H:00".

1. Appuyez plusieurs fois sur pour sélectionner l'aspersion sur le panier supérieur, sur le panier inférieur ou sur les deux paniers durant un cycle de lavage.
2. L'(les) indicateur(s) correspondant(s) s'allumera(ont) sur l'écran.

1. Démarrez le programme de lavage en appuyant sur

Le cycle de lavage démarrera.

• Si vous oubliez d'éteindre le robinet d'eau, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera après 1 ou 2 minutes. Puis, quelques minutes après, "E1" clignotera sur l'affichage tandis que des bips sonores seront émis.
• Pour reprendre l'opération, éteignez d'abord le lave-vaisse, puis ouvrez le robinet d'eau et remettez le lave-vaisse en marche en fermant sa porte.
• À la fin du programme de lavage, un signal sonore retentit et le lave-vaisselle s'arrête automatiquement.
• Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.
• Sortez la vaisselle.

Le cycle de lavage ne pourra pas démarrer si la porte du lave-vaisselle est ouverte ou si elle est mal fermée.

N'ouvre pas la porte tant que le lave-vaisselle fonctionne: vous risquez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisseau supplémentaire

1. Sans éteindre la machine, appuyez sur pour la mise en pause. 2. Ouvrez la porte en faisant attention à éviter la vapeur brûlante. 3. Mettez la vaisselle dans le lave-vaisselle. 4. Fermez la porte et appuyez sur. Le cycle de lavage reprendra au point où il avait été interrompu.

Changement d'un programme de lavage en cours

Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur pour permettre la machine en pause. 2. Appuyez sur P et maintenez ce bouton enfoncé pendant 3 secondes. Vous entendrez un bip sonore. 3. Appuyez plusieurs fois sur P pour sélectionner un nouveau programme. L'indicateur lumineux correspondant au nouveau programme s'allumera. 4. Appuyez sur pour démarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction vous permet de verrouiller les boutons du panneau de contrôle. Ainsi, vos enfants ne risquent pas de démarrer accidentellement le lave-vaisselle en appuyant sur l'un des boutons.

• Pour activer cette fonction, appuyez simultanément sur et et maintenez

ces boutons enfoncés jusqu'à ce que l'indicateur lumineux de verrouillage s'allume.

• Pour désactiver cette fonction, appuyez et maintenez simultanément les deux

boutons enfoncés jusqu'à ce que l'indicateur lumineux s’éteigne.

Nettoyage et entretien

Eteignez toujours l'appareil et débranchez le câble d'alimentation avant de vous livrer au nettoyage.

N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoyez les surfaces extérieures et la cavité du lave-vaisseau avec un chiffon mouillé.

Nettoyage du dispositif de filtrage

Le dispositif de filtrage est constitué d'un filtre principal (1), d'un filtre central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le dispositif de filtrage dans le sens contraire des aiguilles d'une montre pour déverrouiller les filtres de l'appareil.

Soulevez le dispositif de filtrage, puis séparez les filtres.

Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils doux.

Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION: Ne faites jamais fonctionner le lave-vaisse sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.

Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

Nettoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction ; les bras se démontent facilement.

Pour retirer les bras d'aspersion inférieur et supérieur, maintenez-les en les dévissant ou tirez dessus.

Lavez les bras de lavage sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gêner leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

GUIDE de dépannage

Problème	Causes possibles	Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou reliancez le disjoncteur. Débranchez tous les autres apparêils qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas alimenté en courant électrique	Vérifiez que le lave-vaisselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable électrique est correctement branché dans la prise de courant.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est plié.	Vérifiez le tuyau d'évacuation.
	Le filtré est bouché	Vérifiez les filtrres (voir le paragraphe "Nettoyage des filtrres").
	L'évier est bouché	Vérifiez que l'évier se vide normalement.
		Si l'évier ne se vide pas, faites seront un plombier.
Formation de mousse à l'intérieur	MauvaisCHOIS DE déTERGENT	N'utilisEZ que du déTERGENT spécial pour lave-vaisselle afin d'éviter la formation de mousse. Néanmoins si cela se produit, ouvre la porte du lave-vaisselle et laissez la mousse s'évaporer.Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez l'opération si nécessaire.
	Du liquide de rincege a débordé.	Essuyez toujours tout liquide de rincege qui aurait débordé.
Taches sur les surfaces intérieures	Le déTERGENT utilisÉ contenait du colorant.	VérifieZ que le déTERGENT utilisÉ ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc.N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, sinon vous risquez la formation de bulles.
Taches de rouille sur les couverts	Les couverts lavés ne résistant pas à la corrosion.
	Aucun programme de lavage n'a été lancé après l'ajout du sel.Des traces de sel sont mélées à l'eau de lavage.	Utilisé always the programme de lavage express.Ajoutez du sel dans l'appareil sans insérer de vaisselle.
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque.Les bras d'aspersion cognent contre celui qu'en est.	Reportez-vous au paragraphe "Chargement des paniers" pour placer correctement la vaisselle.
La vaisselle n'est pas propre.	La vaisselle n'a pas été disposéecorrectement.	Reportez-vous au paragraphe "Chargement des paniers".
	Le programme de lavage sélectionné n'est pas assez	Choisissez un programme plus intensif.Reportez-vous au paragraphe "Programmes de lavage".
	intensif.
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez davantage de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Changez la disposition de la vaiselle de manière à ce que les bras d'aspersion puissant tourner librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assembliez le dispositif de filtrage correctement.
Taches et traces sur la vaiselle.	Le réglage du distributeur de liquide de rinceage est trop élevé.	Modifiez le réglage du réservoir à liquide de rinceage.
La vaiselle sèche mal.	Mauvais chargement	Reportez-vous au paragraph "Chargement des paniers".
	Le réservoir de liquide de rinceage est vide ou n'est pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvais choix de programme	Choisissez un programme avec une durée de lavage plus longue.

Codes d'erreur

En cas de mauvais fonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :

Code d'erreur	Signification	Cause possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression d'eau est insuffisante.
E4	Débordement	Certaines parties du lave-vaisselle fuiert.

Avertissement!

En cas de débordement, coupez l'arrivée d'eau avant d'appeler le réparateur.

Cette fiche produit est conforme à la directive européenne N° 1059/2010.

Marque	Thomson
Modèle	TWBI4614BL/TWBI4614IX/TWBI4614WH
Nombre de couverts	14
Class d'efficacité énergétique ①	A++
Consommation d'énergie annuelle ②	266kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,93 kWh/cycle
Consommation d'électricité en mode arrêt	0,45W
Consommation d'électricité en mode laissé sur marche (porte ouverte)	0,49W
Durée du mode laissé sur marche	30 minutes
Consommation d'eau annuelle ③	2800 litres
Class d'efficacité de séchage ④	A
Cycle de nettoyage standard ⑤	Eco 45°C
Durée du cycle de lavage standard	195 minutes
Niveau sonore	46 dB(A) re 1 pW
Montage	Intégrable
Peut être encastré	Oui
Hauteur	815mm
Largeur	598mm
Profondeur (avec les connecteurs)	570mm
Puisance de consommation	1760W-2100W
Tension/fréquence nominale	220-240V~ 50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

Remarque :

1A++ (efficacité maximale) à D (efficacité minimale) Consommation d'énergie de "266" kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau fluide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. Consommation d'eau de "2800" litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. A (efficacité maximale) à G (efficacité minimale) 5 Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:

LVD 2014/35/EU

EMC 2014/30/EU ErP 2009/125/EC

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantité de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règles de l'Union européenne.

THOMSON est une marque de Technicolor utilisée sous licence par DARTY.

Mise au rebut

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Veuillez déposer ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline vanden borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
