SOLO MUSIC SYSTEM - Système audio ARCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio intégré avec lecteur CD, tuner radio et amplificateur
Marque	ARCAM
Modèle	SOLO MUSIC SYSTEM
Puissance de sortie	2 x 75 W RMS (4 Ω, 1 kHz)
Réponse en fréquence	20 Hz – 20 kHz (±0.5 dB)
Rapport signal/bruit	105 dB (entrées ligne)
Entrées audio	4 entrées ligne RCA et 1 entrée jack 3,5 mm en façade
Sorties audio	Pré-sortie, sortie CD optique, sortie Zone 2, sortie casque
Tuner FM	87,5 – 108 MHz, sensibilité 2 μV
Tuner AM	522 – 1611 kHz (selon version)
Tuner DAB	Band III et L-band (selon version)
Lecteur CD	DAC Wolfson 24 bits, lecture CD audio
Alimentation	100 V / 115 V / 230 V selon région
Consommation	Veille 3,2 W, fonctionnement 50 W typique, max 400 W
Dimensions (L x P x H)	430 x 350 x 79 mm
Poids net	7,75 kg
Accessoires inclus	Cordon secteur, antenne dipôle, télécommande avec piles AAA, manuel
Nettoyage	Chiffon doux et humide, ne pas utiliser de solvants
Sécurité	Mise à la terre obligatoire, ne pas ouvrir le boîtier
Réparabilité	Pièces internes non réparables par l'utilisateur, contacter un technicien qualifié

FOIRE AUX QUESTIONS - SOLO MUSIC SYSTEM ARCAM

Comment brancher les haut-parleurs ?

Connectez les haut-parleurs aux bornes marquées L (gauche) et R (droite) à l'arrière. Assurez-vous de relier la borne rouge du haut-parleur à la borne rouge du Solo et la borne noire à la borne noire. Utilisez du câble de classe 2 et ne laissez aucun fil vagabond pour éviter les courts-circuits.

Comment écouter la radio DAB ?

Appuyez sur SOURCE+ jusqu'à afficher 'DAB' sur l'écran. Lancez une recherche automatique via le menu 'DAB Setup' (sélectionnez 'Scan') pour trouver les stations. Ensuite, utilisez les touches ▲/▼ pour choisir une station. L'antenne fournie doit être connectée au connecteur FM pour la réception DAB.

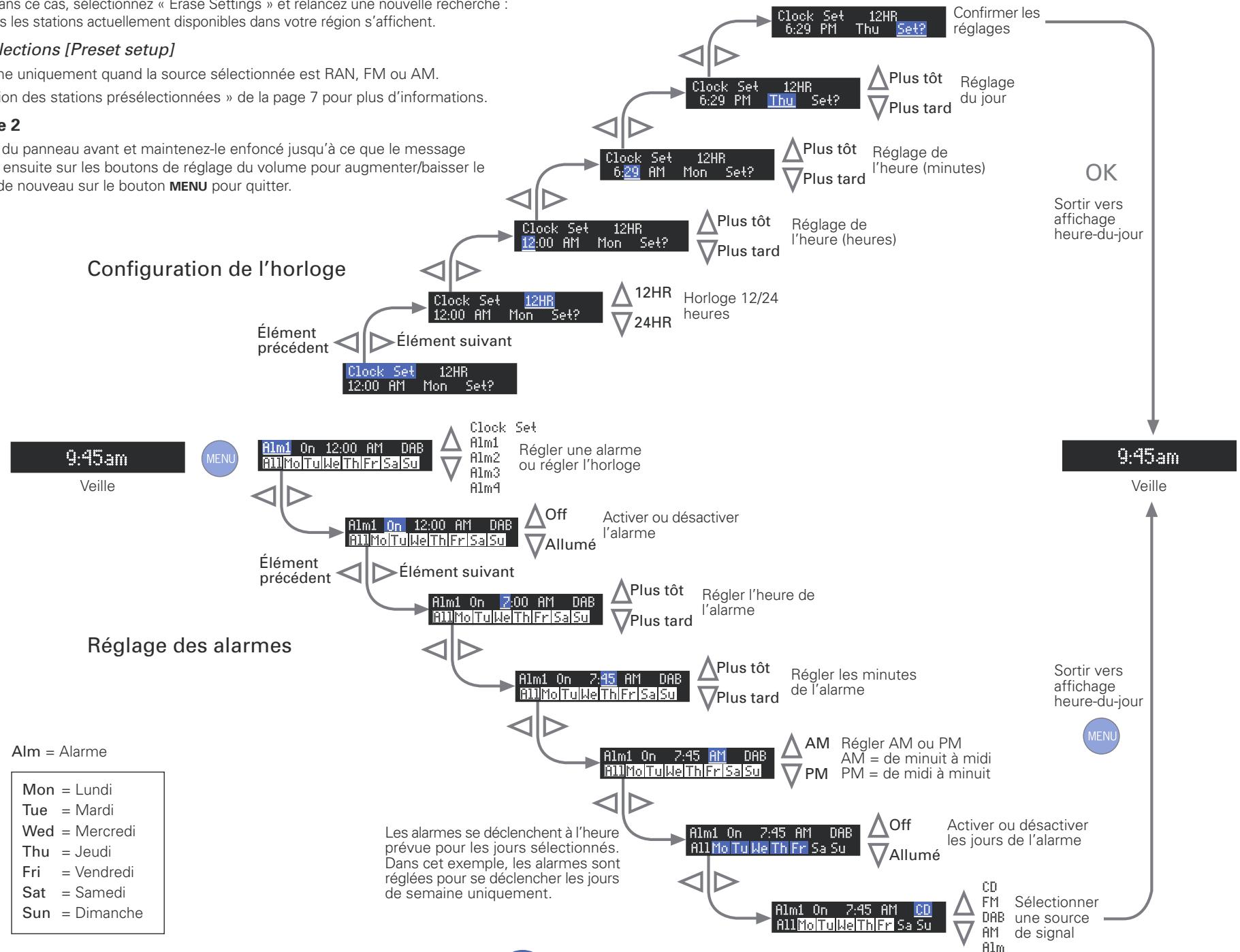

Comment régler l'horloge ?

En mode veille, appuyez sur MENU. Utilisez les touches gauche/droite pour sélectionner l'horloge, puis haut/bas pour modifier les valeurs. Appuyez à nouveau sur MENU pour quitter. Le Solo peut également être réglé via le menu principal quand il est allumé, en naviguant jusqu'à l'option de réglage de l'horloge.

Comment utiliser la télécommande ?

La télécommande fonctionne avec deux piles AAA. Dirigez-la vers le capteur infrarouge situé au centre du panneau avant, sans obstacle. La portée est d'environ 7 mètres. En cas de baisse de portée, remplacez les piles. Vous pouvez aussi affecter des préréglages de stations radio via le pavé numérique.

Comment programmer une station radio préréglée ?

Réglez d'abord la station souhaitée. Ensuite, appuyez sur la touche numérique (0-9) de la télécommande et maintenez-la enfoncée jusqu'à ce que 'preset saved' s'affiche. Pour les numéros supérieurs à 9, utilisez le menu 'Store Preset' sous le menu de configuration. Jusqu'à 30 préréglages sont disponibles.

Que faire en cas d'absence de son ?

Vérifiez que le Solo n'est pas en sourdine (appuyez sur le bouton Mute). Assurez-vous que le volume est suffisant. Contrôlez les connexions des haut-parleurs et des sources. Si le casque est branché, les haut-parleurs sont mis en sourdine. Vérifiez également que la source sélectionnée est correcte (CD, radio, etc.).

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Utilisez un chiffon doux, humide et non pelucheux. N'utilisez pas de solvants, diluants ou produits en aérosol. Pour le boîtier, évitez les nettoyants pour meubles qui pourraient laisser des traces blanches.

Puis-je connecter une platine vinyle ?

Non, le Solo ne dispose pas de préamplificateur phono. Vous devez utiliser un préamplificateur phono externe. Connectez la sortie du préampli à l'une des entrées ligne du Solo. Consultez votre revendeur pour des recommandations.

Comment utiliser la sortie Zone 2 ?

Connectez la sortie Zone 2 à un amplificateur de puissance externe et des haut-parleurs. Le volume de la Zone 2 se règle via le menu (maintenez MENU enfoncé jusqu'à 'Z2 Vol'). Cette sortie est indépendante de la zone principale. La télécommande peut contrôler le volume si un récepteur IR est installé dans la deuxième pièce.

Quelles piles pour la télécommande ?

La télécommande nécessite deux piles de type AAA (LR03). Ouvrez le compartiment au dos, insérez les piles en respectant les polarités (+/-), puis refermez le couvercle. En cas de diminution de la portée, remplacez les piles.

MODE D'EMPLOI SOLO MUSIC SYSTEM ARCAM

ATTENTION : afin de réduire les risques de choc électrique, n'ouvre pas le boîtier de l'appareil. Les pièces internes ne sont pas réparables par l'utilisateur. Pour tout problème matériel, contactez des techniciens qualifiés.

ATTENTION : afin de réduire les risques de choc électrique et d'incendie, veillez à ne pas exposer cet appareil à la pluie ou à l'humidité.

Le triangle dans lequel figure le symbole d'un éclair alerte l'utilisateur de la présence, dans le boîtier de l'appareil, d'une tension dangereuse, non isolée et suffisamment importante pour représenter un risque de choc électrique.

Le triangle dans lequel figure un point d'exclamation alerte l'utilisateur de la présence d'instructions de fonctionnement et de maintenance (réparation) importantes dans la documentation accompagnant le produit.

ATTENTION : au Canada et aux États-Unis, afin de prévenir tout choc électrique, aligner la plus grosse broche de la prise à la fente la plus large de la fiche et insérez entièrement la prise dans la fiche.

Instructions de sécurité importantes

Cet appareil a été conçu et fabriqué conformément aux normes de qualité et de sécurité les plus strictes. Vous devez cependant observer les précautions qui suivent lors de son installation et de son utilisation.

1. Avertissements et consignes

Il est impératif de lire les consignes de sécurité et d'utilisation avant de mettre cet appareil en marche. Conservez ce manuel pour vous y référer par la suite et respectez scrupuleusement les avertissements figurant dans ce manuel ou sur l'appareil lui-même.

2. Eau et humidité

L'installation d'un appareil électrique à proximité d'une source d'eau présente de sérieux risques. Il ne faut donc pas installer l'appareil près d'une baignoire, d'un lavabo, d'un évier, dans un sous-sol humide, près d'une piscine, etc.

3. Chute d'objets ou infiltration de liquides

Veillez à ne pas laisser tomber d'objets ni couler de liquides à travers les ouvertures de l'appareil et ne placez pas sur l'appareil d'objet contenant du liquide, tel qu'un vase par exemple.

4. Ventilation

Évitez de placer l'appareil sur un lit, un canapé, un tapis ou une surface similaire instable ou dans une bibliothèque ou un meuble fermé. Ceci risquerait de nuire à la ventilation du système. Pour permettre une ventilation appropriée, il est conseillé de prévoir au minimum un espace de 50 mm de chaque côté et au-dessus de l'appareil.

5. Exposition à la chaleur

Ne placez pas l'appareil à proximité d'une flamme nue ou de tout dispositif produisant de la chaleur : radiateur, poêle ou autre, y compris d'autres amplificateurs.

6. Conditions climatiques

L'appareil est donc conçu pour fonctionner dans des climats modérés.

7. Étagères et supports

Utilisez uniquement des étagères ou des supports pour appareils audio. Si l'appareil est monté sur un système portatif, déplacez-le avec précaution afin d'éviter tout risque de chute.

8. Nettoyage

Mettez l'appareil hors-tension avant de le nettoyer.

Pour l'entretien du boîtier, utilisez uniquement un chiffon doux, humide et non pelucheux. N'utilisez pas de diluant pour peinture ni de solvent chimique.

L'emploi d'aérosols ou de produits de nettoyage pour meubles est déconseillé, car le passage d'un chiffon humide risquerait de laisser des traces blanches et indélébiles.

9. Alimentation secteur

Branchez l'appareil uniquement sur une alimentation secteur du type mentionné dans le manuel d'utilisation ou indiqué sur l'appareil lui-même.

Cet appareil est un dispositif de classe 1 qui doit être relié à la terre.

Utilisez principalement l'interrupteur à l'arrêt du Solo pour l'isoler de l'alimentation électrique générale. Il doit donc être installé de manière à pouvoir le déconnecter.

10. Protection des câbles d'alimentation secteur

Veillez à ce que les câbles d'alimentation ne se trouvent pas dans un lieu de passage ou bloqués par d'autres objets. Cette règle s'applique plus particulièrement aux prises et câbles d'alimentation et à leurs points de sortie de l'appareil.

11. Mise à la terre

Assurez-vous que l'appareil est correctement mis à la terre.

12. Cables haute tension

Évitez de monter l'antenne extérieure de l'appareil à proximité de câbles haute tension.

13. Périodes de non-utilisation

Si l'appareil possède une fonction de mise en veille, un courant faible continuera de circuler lorsqu'il sera réglé sur ce mode. Débrancher le cordon secteur de la prise murale si l'appareil doit rester inutilisé pendant une période prolongée.

14. Odeur suspecte

Arrêtez et débranchez immédiatement l'appareil en cas d'émission de fumée ou d'odeur anormale. Contactez immédiatement votre revendeur.

15. Service

N'essayez jamais d'effectuer d'autres opérations que celles mentionnées dans ce manuel. Toute autre intervention doit être effectuée par un personnel qualifié.

16. Entretien par des techniciens qualifiés

L'appareil doit être entretenu par du personnel qualifié lorsque :

A. la prise ou le câble d'alimentation a été endommagé, B. des objets sont tombés ou du liquide a coulé dans l'appareil, C. l'appareil a été exposé à la pluie, D. l'appareil présente des dysfonctionnements, E. l'appareil est tombé ou le boîtier a été endommagé.

17. Branchement des haut-parleurs

Tous les haut-parleurs doivent être connectés au Solo avec du câble de classe 2 (aucune mise à la terre nécessaire). Le non-respect de cette précaution peut entraîner des dommages pour le Solo.

Respect des consignes de sécurité

Cet appareil a été conçu pour répondre à la norme internationale de sécurité électrique EN60065.

... et merci de faire confiance au système de diffusion musicale Arcam Solo.

Arcam produit des composants audio de haute qualité depuis bientôt trente ans. Au fil des années, nous avons rassemblé tout un ensemble de connaissances en matière de conception et de construction de composants audio pour vous offrir les valeurs performances acquistiques au meilleur prix. Le design du Solo est un condensé de ce savoir au cœur d'un ensemble facile à utiliser et conçu pour vous procurer des années de plaisir d'écoute, après quelques minutes d'apprentissage seulement.

Ce manuel est un guide détaillé pour l'utilisation du système de diffusion musicale Solo. Vous trouverez à la page suivante un guide de démarrage rapide qui suffit à la plupart des utilisateurs; plus loin dans le manuel, vous trouverez des informations supplémentaires sur les fonctions les plus avancées.

Nous espérons que votre système de diffusion musicale Solo vous procurera des années d'écoute musicale sans problème. Si, contre toute probabilité, vous découvrez un défaut ou si vous avez besoin d'informations supplémentaires sur les produits Arcam, notre réseau de revendeurs se fera un plaisir de vous aider. Vous trouvez d'autres informations sur le site Web d'Arcam à l'adresse suivante: www.arcam.co.uk.

L'équipe de développement Solo

Table des matières

consignes de sécurité F2 bienvenue.. F3 connexions. F4 faire de la musique. F5 télécommande. F6 utilisation de la radio. F7 guide d'installation. F8 fonctions avancées F11 spécifications techniques... F13 garantie du produit. F14

Sécurité

Les consignes de sécurité figurent à la page 2 de ce manuel.

La plupart de ces consignes découlent du bon sens mais, pour votre propre sécurité et pour vous assurer de ne pas endommager l'unité, nous vous conseillons de les suivre.

Ce produit doit être relié à la terre.

Passez aux pages 4 et 5 pour découvrir le guide de démarrage rapide Solo...

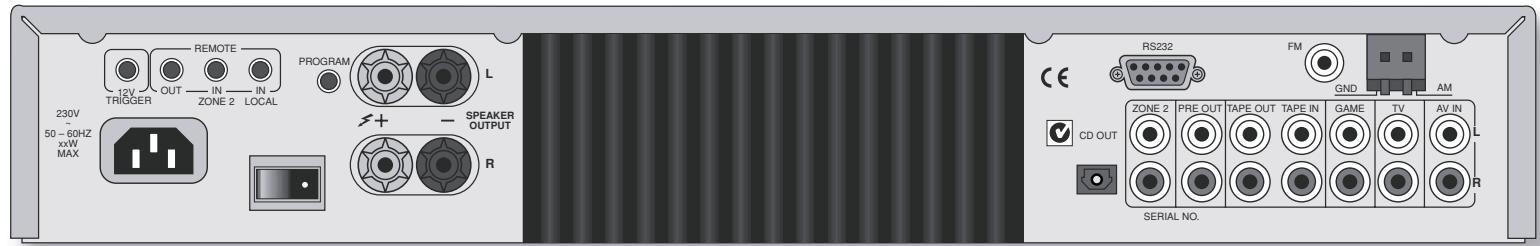

Cette page offre une présentation rapide de l'installation du Solo. Pour plus d'informations sur chacun des éléments ci-dessous, reportez-vous à la section "Guide d'Installation" de ce manuel, page 8.

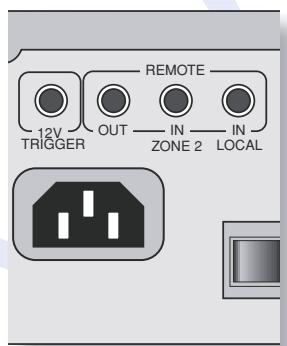

Connecteurs de télécommande.

Ces connexions permettent une installation dans plusieurs pièces et sont rarement utilisées. Vous trouverez plus d'informations en page 9.

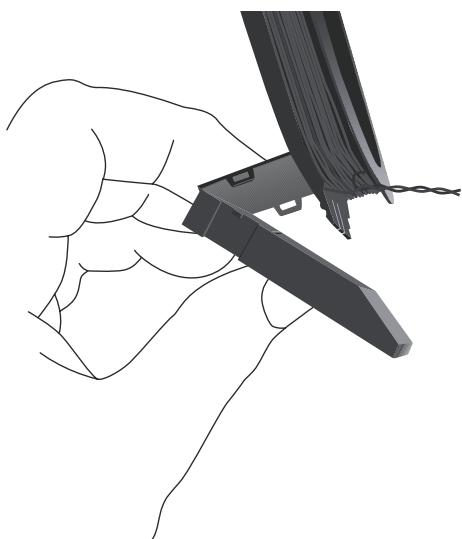

Antenne radio

En Europe et au Canada, le Solo est généralement équipé d'un module de réception FM/RAN (radiodiffusion audionumérique) et d'un module de réception AM/FM aux États-Unis et en Extrême-Orient. Pour utiliser l'un ou l'autre de ces modules, vous devez y connecter l'antenne appropriée qui vous est fournie comme accessoire.

Le connecteur de l'antenne FM/RAN est un connecteur de type F (à vis). L'antenne doit être connectée à cette entrée par enfournement de la broche dans le trou au centre du connecteur, puis par vissage du manchon sur l'extérieur. L'antenne AM doit être connectée comme indiqué à la page 9.

Pour utiliser l'antenne métallique en forme de T, installez-la aussi haut que possible sur un mur, ses éléments positionnés verticalement. Si possible, essayez les différents murs accessibles de la pièce pour couvrir celui qui offre la meilleure réception. Utilisez de la pâte adhésive ou du ruban adhésif pour fixer l'antenne au mur en vous assurant que l'adhésif n'est pas en contact avec le fil métallique de l'antenne.

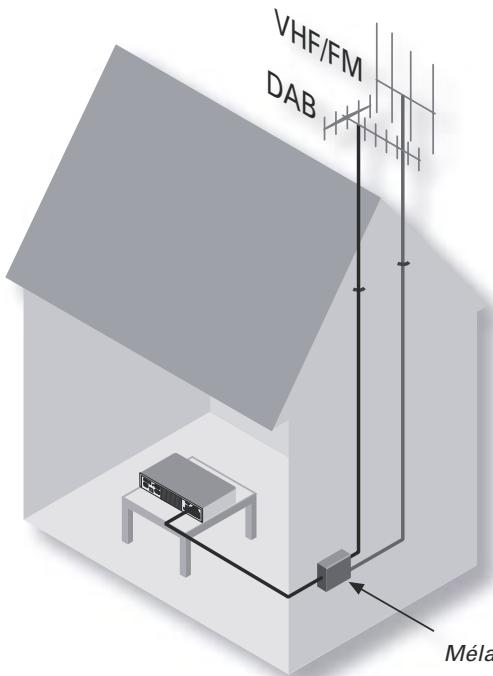

Pour une réception optimale, nous vous recommandons d'utiliser une antenne extérieure installée sur le toit (voir page 9).

Alimentation

Le Solo est livré avec une prise moulée fixée au câble pour l'alimentation secteur. Vérifiez que la prise fournie est compatible avec votre système et contactez votre revendeur Arcam si vous avez besoin d'un autre câble d'alimentation secteur.

Enforcez la prise IEC (de type autoclave) du cable d'alimentation dans la prise à l'arrière du Solo, en vous assurant qu'elle est bien poussée en place. Branchez l'autre extrémité du cable d'alimentation dans la prise d'alimentation électrique et, si nécessaire, permutez la prise.

Le Solo est équipé d'un interrupteur sur l'arête du boîtier, près de l'arrivée de l'alimentation électrique. Pour utiliser le Solo, assurez-vous que l'interrupteur est ouvert.

Le Solo est équipé d'un transformateur conçu pour accepter la tension de l'alimentation électrique de la région où le produit est expédié. Si la tension de votre alimentation électrique ne correspond pas à cette spécification (affichée sur le panneau arrière), si vous souhaitez utiliser l'unité dans une région différente où la tension est différente, ou si la prise pour l'alimentation électrique est inappropriée, veillez consulter leur revendeur Arcam.

Ce produit doit être relié à la terre.

Haut-parleurs

Vous devez accorder des haut-parleurs à la musique. Le Solo est donc pour une seule paire de haut-parleurs de 4 à 8 ohms et possède des bornes qui prennent en charge des cosses embrochables ou des fils nus.

Pour connecter le haut-parleur de gauche, dévissez la borne marquée L à l'arrière du boîtier, insérez le fil du haut-parleur (ou la cosse) et revissez la broche. Assurez-vous que la borne rouge (positif / +) du haut-parleur est connectée à la borne rouge du Solo et la borne noire

(négatif / -) du haut-parleur connectée à la borne noire du Solo. Répétez la même chose pour connecter le haut-parleur de droite au connecteur marqué R.

Il est important de ne laisser aucun fil vagabond autour de ces connexions pour éviter qu'ils ne touchent d'autres câbles ou le boîtier de l'appareil. Sans ces précautions, vous prenez le risque qu'un court-circuit vienne endommager votre Solo.

Ne vissez pas à fond les bornes des haut-parleurs et n'utilisez ni clé à vis, ni pince, etc. En effet, cela pourrait endommager les bornes et annuler la garantie.

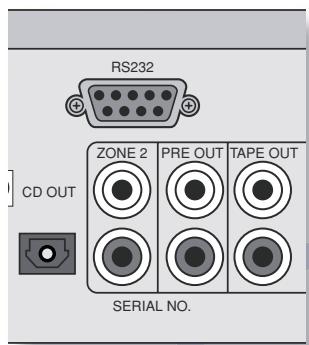

Pré-sortie ou sortie de préampli

Ces connecteurs transportent la sortie de l'étape préampli du Solo. Si vous souhaitez utiliser le Solo avec un amplificateur externe, connectez ces sorties aux entrées de votre amplificateur.

Voir page 9 pour plus d'informations.

Zone 2

Ces connecteurs transportent la sortie du préampli de la zone 2. Pour plus d'informations sur la zone 2, voir la page 8.

CD out ou sortie CD

Cette connexion optique transporte le flux de données audio-numériques du CD ou d'une station de radio RAN (le cas échéant). Elle sert à permettre l'enregistrement de CD ou de RAN vers un MiniDisc ou autre dispositif similaire.

Connectez cette sortie à l'entrée optique de votre dispositif d'enregistrement. Vous trouverez plus d'informations en page 9.

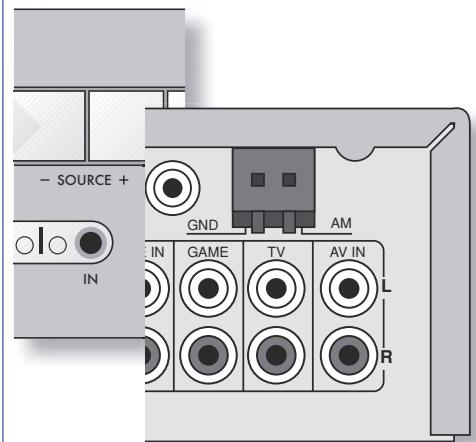

Entrées audio

Si vous le souhaitez, le Solo peut servir d'amplificateur de haute qualité pour d'autres sources audio. Cinq entrées audio sont fournies dans ce but (l'une d'entre elles est située sur le panneau avant).

Utilisez un fil stéréo phono pour connecter la sortie audio de la source à l'une des entrées audio du Solo. Les étiquettes placées au-dessus des entrées sur le Solo suggèrent quelques utilisations, même si les entrées possèdent les mêmes caractéristiques (ce sont toutes des entrées de niveau de ligne) et tout dispositif approprié peut être connecté à ces entrées. Remarquez, cependant, que le nom de chaque entrée ne peut être modifié sur le panneau d'affichage avant.

Tape loop ou boucle

Une boucle est fournie pour permettre la connexion au Solo d'une platine cassette externe.

TAPE OUT ou Sortie bande : connectez ces sorties aux culots des entrées de votre platine cassette (généralement appelées RECORD ou ENREG.).

TAPE IN ou Entrée bande : connectez les culots de sortie de votre platine cassette (généralement appelées PLAY ou LECTURE) à ces entrées.

Remarquez que la sortie TAPE OUT est mise en sourdine quand la boucle est sélectionnée comme source musicale.

Écoute de CD

Pour lire un CD :

1. Mettez l'unité sous tension (le témoin lumineux bleu s'allume).
2. Appuyez sur le bouton / (Charger) du panneau avant ou le bouton de la télécommande pour ouvrir le tiroir du CD.
3. Placez le CD au centre du plateau en vous assurant que la face imprimée du CD soit bien sur le dessus. Appuyez sur le bouton ou (Lecture) pour fermer le tiroir.
4. Attendez que le disque se charge. Si vous avez appuyé sur lecture pour fermer le plateau, la lecture du CD se fait automatiquement, sinon appuyez sur /II (▶ sur la télécommande) pour lancer la lecture.

D'autres commandes détaillées ci-dessous servent à passer d'une piste à l'autre, à régler le volume, etc.

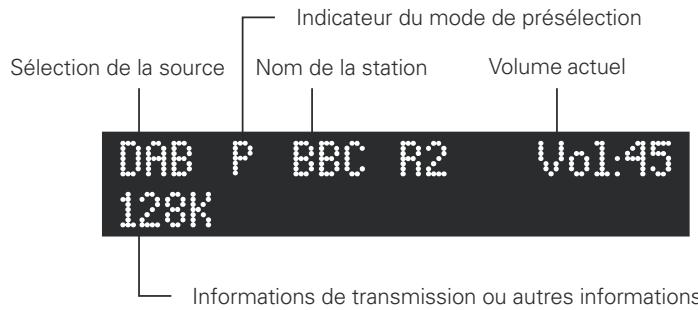

Écoute de la radio

Pour écouter la radio RAN (si elle est installée) :

1. Appuyez sur SOURCE+ (décode: DAB) jusqu'à l'affichage de DAB sur l'écran.
2. Appuyez sur ou (télécommande: ou ) pour afficher la station de votre choix. La station sera réglée après une courte pause.

Notez qu'aucune station RAN ne sera audible tant qu'aucune recherche de station n'aura été exécutée. Pour en savoir plus, reportez-vous à la page 11.

Pour écouter la radio AM/FM (si elle est installée) :

1. Appuyez sur SOURCE+ (télécommande : FM ou AM) jusqu'à l'affichage de FM ou AM sur l'écran. 2. Pour obtenir la station de votre besoin, appuyez sur ou (télécommande: ou) et maintenez-le enfoncé jusqu'à ce que la fréquence de la station s'affiche à l'écran.

Pour plus d'informations sur la radio, voir les pages 7 et 10.

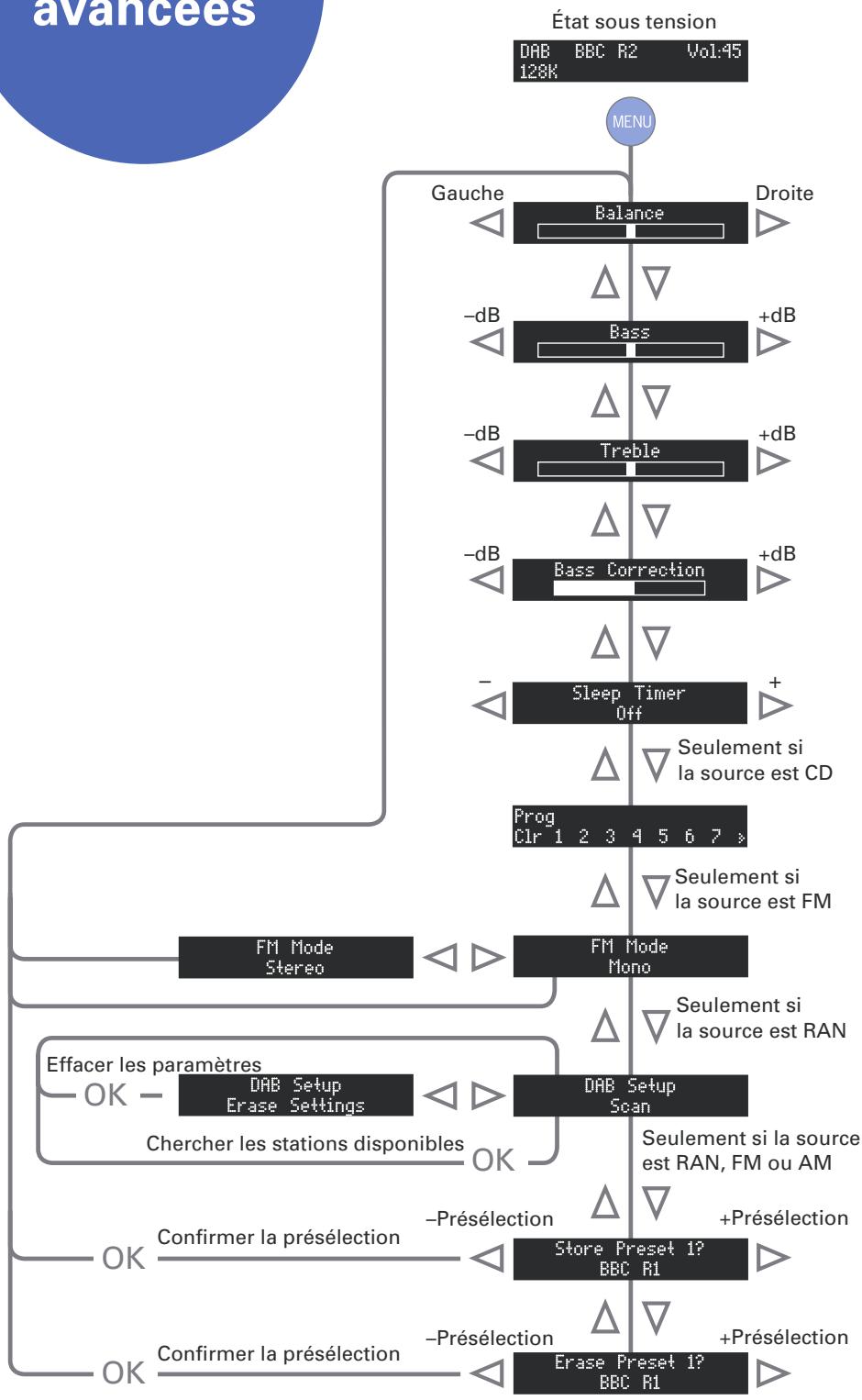

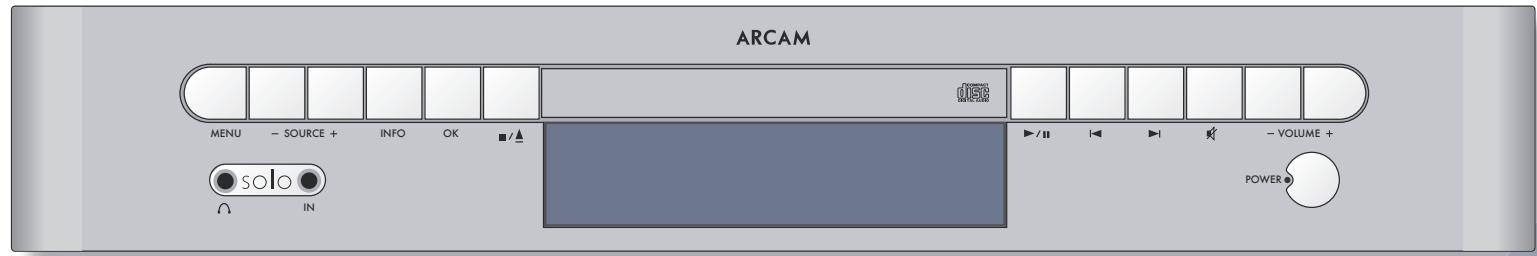

Navigation dans le système des menus

1. Mettez l'unité sous tension, puis appuyez sur MENU pour entrer dans le système des menus.
2. Appuyez sur SOURCE- et SOURCE+ sur le panneau avant (ou sur + et sur la télécommande) pour sélectionner l'objet de menu que vous souhaitez modifier.
3. Pour augmenter la valeur du paramètre d'un élément de menu, appuyez sur le bouton + (ou sur + de la télécommande). Pour réduire la valeur du paramètre d'un élément de menu, appuyez sur - (ou sur - de la télécommande).
4. Il est possible de sortir du menu à tout moment en appuyant sur le bouton MENU.

Remarquez qu'il suffit d'appuyer sur MENU quand le Solo est en mode veille pour régler l'heure.

Pour plus d'informations sur les éléments de menu, voir la page 11. Pour plus d'informations sur le réglage de l'horloge, voir la page 12.

La télécommande est décrite à la prochaine page.

Menu et OK

Appuyez sur MENU pour entrer dans le menu du Solo. OK sert à sélectionner une option de menu à certains endroits. Reportez-vous à la section 'Navigation dans les menus' ci-dessus pour plus d'informations ou allez à la page 11.

Source - / +

Sert à changer de source audio. Si vous souhaitez écouter la radio FM, par exemple, appuyez sur SOURCE+ de manière répétée jusqu'à ce que FM s'affiche dans le coin supérieur gauche de l'écran.

Ces boutons sont également utilisés pour naviguer dans le menu du Solo. Reportez-vous à la section Navigation dans les menus ci-dessus pour plus d'informations.

Ce bouton sert à modifier, pour la source utilisée, l'information affichée sur le panneau avant. Si, par exemple, un CD est en cours de lecture, il suffit d'appuyer sur ce bouton pour passer de l'affichage du temps écoulé pour la piste lue à l'affichage du temps de lecture restant ou, le cas échéant, à l'intitulé du CD.

D'autres options d'affichage sont disponibles pour d'autres sources.

Arrêt/eject (■/▲)

Appuyez sur ce bouton pour arrêter la lecture et appuyez encore une fois sur ce bouton pour ouvrir le tiroir du CD. Quand le tiroir est ouvert, il se referme d'une nouvelle pression sur ce bouton ou en repoussant doucement le tiroir lui-même.

Alimentation

Appuyez sur ce bouton pour basculer entre la mise sous tension et la mise en veille.

Quand le Solo est en mode veille, le témoin lumineux situé à côté du bouton de mise sous tension du panneau avant s'illumine en rouge et le panneau avant affiche l'heure. Il suffit d'appuyer sur ce bouton (POWER) pour quitter le mode veille et allumer l'appareil, le témoin lumineux passe alors au bleu.

Volume et sourdine

Utilisez ces commandes pour augmenter ou réduire le volume ou passer en sourdine. Si le Solo est en sourdine, il suffit d'appuyer une nouvelle fois sur le bouton ou de modifier le niveau du VOLUME pour mettre fin à la sourdine. Le niveau de volume s'affiche dans le coin supérieur droit de l'écran.

Durant la lecture d'un CD :

Appuyez sur ces boutons et relâchez-les pour avancer ou reculer d'un morceau sur le disque, appuyez sur ces boutons et maintenez-les enfoncés pour l'avance ou le retard rapide.

Durant l'écoute de la radio :

en mode de préselection (voir page 7), ces boutons permettent de passer à la station précédente/suivante. en mode de syntonisation, ces boutons permettent de régler la fréquence d'écoute (FM/AM) ou la station sélectionnée (RAN).

Dans le menu du Solo :

Appuyez sur pour réduire une valeur ou se déplacer à gauche et appuyez sur pour augmenter une valeur ou se déplacer à droite.

Commande de lecture du CD : permet de basculer entre lecture et pause du CD.

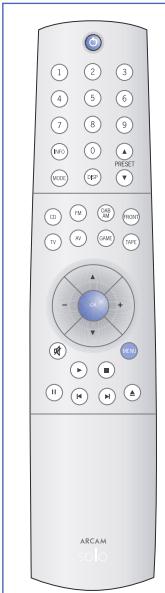

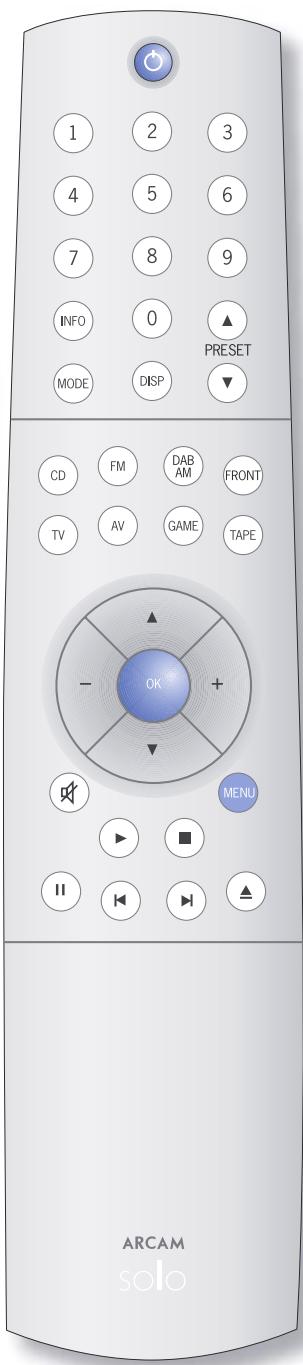

Boutons de télécommande

(Alimentation) : bascule entre le mode veille et le mode actif (On). Quand l'unité est en mode veille, le témoin lumineux, situé à côté du bouton d'alimentation sur le panneau avant, s'illumine en rouge et en bleu quand l'unité est activée.

Si le témoin lumineux situé à côté du bouton d'alimentation n'est pas illuminé, vérifie que le Solo est branché sur l'alimentation secteur et que l'interrupteur sur le panneau arrière est en position On (bouton enfoncé).

Piste/Présélection (0 à 9) : appuyez sur le nombre de la piste ou de la présélection que vous souhaitez écouter. Pour sélectionner une piste ou une présélection supérieure à 9, appuyez sur le premier chiffre de la piste et maintenez-le enfoncé jusqu'à ce qu'il apparaisse dans le coin inférieur gauche de l'écran (1-), puis appuyez sur le deuxième chiffre.

INFO : utilisés lors de l'écoute de la radio. Appuyez sur ou pour modifier la fréquence en mode de syntonisation (voir MODE) ou pour modifier la station en mode de présélection.

INFO : change le mode d'affichage pour le lecteur CD ou la radio. Appuyer sur INFO, par exemple, pendant la lecture d'un CD permet de basculer de l'affichage du temps de la piste en cours de lecture au temps restant, à l'intitulé du CD (le cas échéant) ou à l'affichage en grands caractères. D'autres options similaires sont disponibles quand la radio est la source de lecture.

MODE : certaines sources permettent de modifier le mode d'écoute.

CD: appuyez sur le bouton MODE pour parcourir les modes de répétition ou de lecture aléatoire disponibles pour la lecture d'un CD. Vous pouvez désigner la répétition du disque (repeat disc), la répétition des pistes (repeat track), la lecture des pistes dans un ordre aléatoire (shuffle) et la répétition de la lecture aléatoire (repeat shuffle). Pour annuler un mode de lecture aléatoire ou de répétition, appuyez sur MODE jusqu'à ce que le mode de lecture disparaisse de l'écran.

DAB/FM/AM: appuyez sur le bouton MODE pour basculer du mode de la syntonisation à la préselection. En mode de syntonisation, appuyez sur ou pour modifier la fréquence d'écoute (FM/AM) ou la station sélectionnée (RAN); en mode de préselection, la station préselectionnée est modifiée. Pour plus d'informations, consultez la page suivante.

DISP: permet de modifier la luminosité de l'écran du panneau avant. Il est possible de choisir entre différents niveaux de luminosité, y compris de désactiver l'affichage.

Sélection de la source : appuyez sur le bouton approprié pour sélectionner la source audio de votre choix.

Touches de curseur et OK : le comportement de ces touches dépend du mode du Solo. Si le menu de configuration est ouvert (voir la page 11), alors les touches vers le haut et vers le bas servent à sélectionner l'élément de configuration, les touches vers la droite et vers la gauche servent à modifier la valeur de l'élément configuré et la touche OK sert à confirmer une action (le cas échéant). Si le menu de configuration n'est pas ouvert, alors les touches vers le haut et vers le bas fonctionnent de la même manière que les touches vers le haut et vers le bas de la pré-sélection (décrites ci-dessus) et les touches vers la droite et vers la gauche servent à modifier le volume.

Sourdine: appuyez une fois sur le bouton pour mettre en sourdine la sortie haut-parleurs et préampli du Solo. Appuyez une nouvelle fois sur le bouton (ou modifiez le volume) pour supprimer la sourdine.

MENU : appuyez sur le bouton MENU pour entrer dans le menu de configuration du Solo. Ceci est expliqué intégralement aux pages 11 et 12. Appuyez sur le bouton MENU une nouvelle fois pour quitter le menu.

Commandes de lecture CD

(Lecture) : appuyez sur ce bouton pour lancer la lecture d'un CD. (Arrêt) : appuyez sur ce bouton pour arrêter la lecture d'un CD. (Pause) : appuyez sur ce bouton pour faire une pause dans la lecture d'un CD. Appuyez une nouvelle fois sur le bouton pour relancer la lecture (ou appuyez sur Lecture). (Sauter/Chercher en arrêté) : appuyez sur ce bouton et relâchez-le pour reculer d'une piste ou revenir au début de la piste en cours de lecture. Appuyez sur ce bouton et maintenez-le enfoncé pour chercher en arrêté dans la piste. (Sauter/Chercher en avant) : appuyez sur ce bouton et relâchez-le pour avancer au début de la piste suivante. Appuyez sur ce bouton et maintenez-le enfoncé pour chercher en avant dans la piste. (Ouvrir/Fermer) : appuyez sur ce bouton pour ouvrir le tiroir du CD et appuyez une nouvelle fois pour le fermer.

Utilisation de la télécommande

Prenez en considération les points suivants lors de l'emploi de la télécommande :

Veillez à ce qu'il n'existe aucun obstacle entre la télécommande et son capteur sur le Solo. La télécommande a une portée de sept mètres environ. Si le capteur de la télécommande est masqué, vous disposez d'une prise d'entrée sur le panneau arrêté. Pour de plus amples informations à ce sujet, veillez contacter votre revendeur. La télécommande risque de mal fonctionner si son capteur sur le Solo est fortement soumis aux rayons du soleil ou à une lumière fluorescente. - Remplacez les piles si vous constatez une réduction du rayon de fonctionnement de la télécommande.

Insertion des piles dans la télécommande

1. Ouvrez le couvercle du logement des piles en appuyant sur le bouton au dos de la télécommande.

1. Insérez deux piles AAA dans le logement selon les indications de polarité se trouvant à l'intérieur du logement.
2. Remplacez le couvercle en position.

Fonctions radio

Le Solo est équipé d'un module de réception RAM/FM ou AM/FM, selon la région géographique où il est livré. Pour identifier l'équipement de votre Solo, trouvez d'abord le connecteur d'antenne FM situé à l'extrême droite du panneau arrière du Solo. Si vous voyez un connecteur AM à la droite de celui-ci, votre Solo est équipé d'un module AM/FM et si vous ne voyez aucun connecteur à droite du connecteur d'antenne FM, votre module

est un module RAN/FM.

Équipement du Solo :

jusqu'à 30 stations présélectionnées, - système de radiocommunication de données complet en FM (le cas échéant), données associées au programme en RAN, indicateurs de puissance de signal FM et de taux de données RAN.

Recherche de stations

Appuyer sur le bouton MODE quand la radio est sélectionnée comme source de musique permet de basculer entre les deux modes du Solo : Présélection ou Préselection et Tune ou Syntonisation. Le mode sélectionné s'affiche brièvement.

En mode de présélection, appuyez sur les boutons ou situés sur la télécommande (ou sur le panneau de configuration) pour sélectionner la station précédente/suivante (si elles sont préconfigurées). En mode de présélection, notez que ces boutons n'ont aucun effet lorsque aucune station n'a été définie.

En mode de syntonisation, au contraire, ces boutons permettent de changer la fréquence AM/FM ou de sélectionner la station radio RAN suivante dans la liste des stations.

Fm et Am

Pour rechercher de nouvelles stations, vérifie que le Solo est en mode de syntonisation, comme décrit ci-dessus.

Syntonisation automatique. Appuyez un peu plus d'une seconde sur les boutons ou de la télécommande (ou sur le panneau avant) pour lancer la syntonisation automatique. Le Solo recherche alors un signal de station radio suffisamment puissant avant de s'arrêter. Appuyez de nouveau sur l'un des deux boutons pour passer à la station suivante. La syntonisation automatique est disponible aussi bien pour les bandes AM que les bandes FM. Syntonisation manuelle. Utilisez les boutons et (ou sur le panneau avant) pour sélectionner la fréquence désirée. Ce mode peut vous permettre de vous accorder sur une fréquence particulière. Il vous sera également utile si vous souhaitez vous régler sur une station trop faible pour être détectée par le mode de recherche automatique.

DAB ou RAN

Le réglage des stations RAN est différent du réglage conventionnel des stations FM ou AM, car vous n'avez pas besoin de connaître la fréquence de transmission de la station : le Solo gère cela pour vous.

Réglez la source sur DAB, puis appuyez sur le bouton MENU. Faites défilier les options de menu jusqu'à l'affichage de la 'DAB Setup' [configuration RAN] (voir page 11). Cet élément de menu possède deux options : 'Scan' [Recherche] et 'Erase Settings' [Effacement des paramètres]. Sélectionner 'Scan' force le Solo à rechercher de nouvelles stations RAN. S'il en trouve, elles sont ajoutées automatiquement à la liste des stations disponibles. Appuyez une nouvelle fois sur MENU pour quitter ce menu.

Pour sélectionner une station de radio RAN, appuyez sur les boutons ou de la télécommande jusqu'à ce que le nom de la station de votre choix s'affiche. La station se règle automatiquement après un début de deux secondes environ.

Programmation des stations présélectionnées

Si vous le souhaitez, vous pouvez mémoriser votre station de radio préférée dans l'une des stations de radio présélectionnées du Solo. Cela permet d'accéder plus rapidement à la station par la suite, sans avoir à effectuer une nouvelle syntonisation. Solo fournit 30 stations radio présélectionnées RAN/ FM ou AM/FM (selon la configuration de votre produit).

Pour mémoriser une préselection, réglez d'abord la station à mémoriser. Pour mémoriser la station dans l'une des stations préréglées de 1 à 9, appuyez sur le bouton de télécommande correspondant et maintenez-le enfoncé jusqu'à confirmation de l'enregistrement de la préselection (« preset saved »).

Pour accéder aux numéros de stations préselectionnées les plus élevés, appuyez sur le bouton MENU pour entrer dans le menu de configuration du Solo (décrit en détail à la page 11), puis faites-le défiler jusqu'à l'affichage de la commande de démolition des présections (« Store Preset »). À l'aide des boutons - et + de la télécommande (« ou » sur le panneau avant), sélectionnez le numéro de préselection que vous souhaitez affecter à la station. Si ce numéro est déjà utilisé, le nom ou la fréquence d'émission

de la station mémorisée s'affiche en bas. Les numéros de préselections disponibles sont indiqués par « Empty ». Lorsque le numéro requis s'affiche, appuyez sur OK pour l'enregistrer. Sachez que si vous mémorisez une station de radio sous un numéro de préselection déjà attribué, la station initiale est remplacée par la nouvelle station.

Vos présélections sont conservées quand le Solo est déconnecté de l'alimentation électrique.

Sélection des stations présélectionnées

Pour pouvoir sélectionner les stations présélectionnées, le Solo doit être en mode de présélection (voir ci-dessus).

Pour parcourir les stations présélectionnées, utilisez les boutons «+» ou «-» de la télécommande («+» ou «-» sur le panneau avant). Vous pouvez également sélectionner directement les présélections à l'aide du pavé numérique de la télécommande. Pour plus d'informations sur cette option, reportez-vous à la page 6.

Installation de l'appareil

Placez le Solo sur une surface plane et dure, à l'abri des rayons directs du soleil et de toute source de chaleur ou d'humidité. Ne posez pas l'unité au-dessus d'un amplificateur de puissance ou de toute autre source de chaleur. Veillez à ne pas la placer dans un espace clos, tel qu'une armoire ou un placard fermé, sauf si la ventilation est suffisante. Lors du fonctionnement de l'appareil, sa température augmente. Ne posez aucun autre dispositif ou objet sur le Solo. Vous risqueriez d'obstruer les fentes de ventilation et de causer la surchauffe de l'appareil (et par conséquent de ce dispositif ou de cet objet).

Vérifiez que le récepteur infrarouge, situé au centre du panneau avant de l'unité, n'est pas obstrué. Ceci risquerait de provoquer le dysfonctionnement du boîtier de télécommande. Si vous ne pouvez pas dégager une ligne directe entre le récepteur et le boîtier de télécommande, vous pouvez brancher un répéteur infrarouge sur le connecteur IR du panneau arrière de l'unité (voir ci-dessous). Ne posez pas votre platine sur cette unité. Les platines sont très sensibles au bruit généré par l'alimentation secteur, qui risque d'être audible à la lecture sous forme de bourdonnement si la platine d'enregistrement est trop proche.

Cables de branchement

Il est recommandé d'utiliser des câbles blindés et de qualité supérieure, afin de ne pas réduire la qualité générale du système. De même, employez uniquement des câbles conçus pour ce genre d'application. L'utilisation de câbles inadéquats et possédant des caractéristiques d'impédance différentes risque de nuire aux performances de votre système (veillez, par exemple, à ne pas utiliser de câbles audio pour le transport de signaux vidéo). Les câbles doivent être aussi courts que possible.

Il est préférible lors de la connexion de l'équipement de s'assurer que le câblage de l'alimentation électrique principale est à bonne distance des cables audio afin d'éviter les bruits indésirables dans les signaux audio et vidéo.

Installation des haut-parleurs

Les conseils qui suivent sont des recommandations générales pour l'installation des haut-parleurs. Reportez-vous à la documentation fournie avec vos haut-parleurs pour des informations plus précises sur le positionnement et l'installation.

Positionnement

De manière générale, les haut-parleurs doivent être placés sur un pied rigide à environ 15 à 40 cm du mur du fond et à 60 cm au moins du mur de côte. Les haut-parleurs ne doivent jamais être placés sur le sol (sauf s'ils sont prévus à cet effet) ni dans des coins.

Le son produit dépend de l'acoustique de la pièce d'écoute et il est recommandé de tester le positionnement des haut-parleurs. En règle générale, nous vous suggérons de placer les haut-parleurs à 2 ou 3 m l'un de l'autre, à 15 cm du mur du fond.

Supports de haut-parleur

Plus le haut-parleur est tenu fermement, meilleur est le son. Nous vous recommandons d'utiliser un support en métal rigide de 40 à 60 cm de hauteur. Les modèles proprement amortis qui ne seront pas quand on les percute avec un crayon (de par leur fabrication ou de par leur remplissage avec du sable de silice sec) donneront le meilleur son. Assurez-vous que le support ou le haut-parleur n'oscille pas.

Écoute dans une seconde pièce

Le Solo est fourni avec deux commandes de volume séparées pour permettre l'écoute de la même source dans deux pièces différentes de la maison. Pour cela, il vous faut :

un amplificateur de puissance (tel que l'Arcam P80, par exemple) et des haut-parleurs, des câbles de connexion appropriés, tels que ceux décrits ci-dessus, un récepteur de télécommande (facultatif), disponible auprès de votre revendeur Arcam, une deuxième télécommande Solo (facultatif), disponible auprès de votre revendeur Arcam.

Établir les connexions comme suit :

1. Assurez-vous que tout l'équipement est hors tension et déconnecté de l'alimentation électrique.
2. Connectez les sorties du Solo marquées Zone 2 aux entrées audio de l'amplificateur de puissance avec les câbles de liaison.
3. Connectez les haut-parleurs aux bornes de haut-parleur de l'amplificateur de puissance. Les haut-parleurs doivent être connectés de la même manière que dans l'encadré Haut-parleurs de la page 4.
4. Branchez le récepteur à distance de la deuxième pièce dans le connecteur marqué Zone 2 à l'arrière du Solo.
5. Rebranchez l'équipement sur l'alimentation électrique et mettez-le sous tension. Vous devriez pouvoir entendre la sortie audio du Solo à travers l'amplificateur de puissance et contrôler le volume à l'aide de la télécommande.

Remarquez que la deuxième pièce est always in sourdine quand le Solo est active : la sourdine doit être supprimée explicitement au besoin. Cela permet d'éviter une sortie audio inattendue dans la seconde pièce.

Entrées audio

Le Solo possède quatre entrées audio et une boucle pour permettre la connexion d'autres sources audio (console de jeu, TV, lecteur DVD, etc.). Trois de ces entrées, et la boucle, sont situées sur le panneau arrière, une seule entrée se situant sur le panneau avant. Les étiquettes placées au-dessus des entrées sur le Solo suggèrent quelques utilisations, même si les quatre entrées possèdent les mêmes caractéristiques (ce sont toutes des entrées de niveau de ligne) et tout dispositif approprié peut être connecté à ces entrées.

Pour connecter un dispositif à une entrée sur l'arrière du Solo, utilisez un cable stéréo phono à la bonne longueur, pour une connexion sur le panneau avant, le cable doit être équipé d'un jack de 3,5 mm. Connectez la sortie audio de ce dispositif à l'une des entrées audio du Solo en vous assurant que les prises sont fermement encastrées. Nous vous recommandons d'utiliser des câbles de liaison de haute qualité à chaque fois que possible pour garantir la meilleure qualité audio possible.

Tape loop ou boucle

Une boucle est fournie pour permettre la connexion au Solo d'une platine cassette externe.

TAPE OUT (Sortie bande) : connectez ces sorties aux culots des entrées de votre platine cassette (généralement appelées RECORD ou ENREG.).

TAPE IN (Entrée bande) : connectez les culots de sortie de votre platine cassette (généralement appelées PLAY ou LECTURE) à ces entrées.

Connexion d'une platine d'enregistrement

Le Solo ne compte pas de préamplificateur phono. Pour connecter une platine d'enregistrement au système, vous devez disposer d'un préamplificateur externe. Contactez votre revendeur afin d'obtenir des recommandations et des informations plus complètes pour connaître le matériel et le moyen adapté.

Sorties audio

TAPE OUT (Sortie bande) : cette sortie se prend avant la commande de volume, donc la source écoutée est routée directement à cette sortie. Si vous le souhaitez, cette sortie peut être connectée à une platine d'enregistrement de cassettes (ou tout autre dispositif d'enregistrement). Cette sortie ne doit en aucun cas être connectée à un amplificateur de puissance.

Remarquez que cette sortie est en sourdine quand la source est définie comme bande pour éviter les boucles de réaction.

PRE OUT (Sortie de préampli) : pour améliorer toujours plus la qualité audio ou si vous voulez une puissance supérieure aux 50 W par canal offerte par le Solo, vous pouvez connecter un amplificateur de puissance ou un caisson de basse. Connectez ces prises aux entrées de votre caisson de basse ou de votre amplificateur de puissance. Dans le cas d'un

amplificateur de puissance, connectez les haut-parleurs à ses bornes de haut-parleurs.

ZONE 2 OUT (Sortie Zone 2): cette sortie peut être utilisée pour installer un système dans une deuxième pièce. Elle doit être connectée à l'amplificateur de la deuxième pièce. Le niveau de sortie varie selon la commande de volume de la deuxième pièce.

CD OUT (Sortie CD): cette sortie transporte le signal de sortie numérique du lecteur CD ou RAN (le cas échéant) du Solo et peut être utiliser pour les enregistrements numériques avec des dispositifs d'enregistrement compatibles (tels que le MiniDisc). Cette sortie transporte le signal au taux d'échantillonnage de 44,1 kHz pour la lecture d'un CD et de 48 kHz pour la RAN.

Écoute avec casque

Le panneau avant du Solo possède une prise pour la connexion d'un casque. Pour utiliser un casque avec le Solo, branchez le casque sur la prise située sur le côté gauche du panneau avant. Quand le casque est branché dans la prise pour casque, la sortie haut-parleur principale et la sortie du préampli sont mises en sourdine automatiquement (la sortie de la Zone 2 reste

Cette prise accepte les casques dont les valeurs d'impédance sont comprises entre 8Ω et 2kΩ, équipés d'une prise jack stéréo de 3,5 mm. La prise casque est toujours active, sauf quand le Solo est en sourdine.

Entrées et sorties de télécommande et le déclencheur 12 v

Ces connexions sont conçues pour être utilisées dans le cadre d'installations dans plusieurs pièces. Lors d'une utilisation normale, ces connexions ne sont pas employées. Si vous souhaitez utiliser ces fonctions, téléchargez le document intitulé « Solo Remote Control » sur le site Web www.arcam.co.uk, où vous trouverez également des conseils sur la configuration de ces connexions.

12V TRIGGER (Déclencheur 12 V) : cette sortie fournit un signal de 12 V à chaque fois que l'unité est allumée (mais pas quand elle est en veille ou hors tension). Ce signal peut être utilisé pour allumer automatiquement les amplificateurs de puissance (ou tout autre équipement compatible) connectés au Solo pour qu'ils soient allumés en même temps que le Solo.

IN LOCAL (Entrée locale) : cela permet aux signaux de la télécommande d'être reçus par le capteur du Solo si le capteur est masqué (ou invisible de quelque manière que ce soit pour la télécommande). Un capteur externe est utilisé pour rec

IN ZONE 2 (Entrée Zone 2): utilisez ce connecteur si vous utilisez un autre système équipé d'un capteur à distance dans une deuxième pièce. Le capteur externe est utilisé pour rec âble approprié.

OUT (Sortie) : cette sortie transporte tous les signaux du récepteur de télécommande du panneau avant et les commandes reçues par les deux entrées des capteurs externes décrits ci-dessus (Entrée locale et Entrée Zone 2). Cela peut servir à router les commandes de la télécommande vers d'autres équipements (dans d'autres lieux eventuellement). Par exemple, les commandes de lecteur DVD peuvent être reçues par le Solo, puis routées vers un lecteur de DVD à distance qui utilisait ce connecteur de sortie.

Contrôle RS232

Le Solo est équipé d'un connecteur de série RS232 qui permet le contrôle à distance à partir d'un ordinateur ou d'un dispositif similaire. Ce connecteur est rarement employé lors d'une utilisation courante. Cependant, si vous souhaitez faire des essais avec cette méthode de contrôle à distance, vous trouverez un exposé complet du protocole de contrôle à distance sur le site Web Arcam.

Antenne radio

Votre Solo est tout à fait adapté à une réception radio parfaite s'il reçoit un signal de transmission de bonne qualité.

Le Solo est équipé d'un module de réception RAN/FM ou AM/FM, selon la région géographique où il est livré. Quel que soit le module installé sur votre Solo, une antenne montée sur le toit est toujours préférable, si possible, pour une meilleure réception.

DAB ou RAN

Si le signal de transmission est puissant dans votre région, l'antenne d'intérieur fournie peut suffire (il faut la fixer au mur en écartant bien les deux fils verticalement). Dans les zones où le signal est faible, une antenne extérieure est préféable pour recevoir le plus grand nombre de services possible.

Les transmissions RAN se font sur la bande III ou la bande L ou les deux. Pour déterminer la fréquence d'émission de votre région, contactez votre revendeur ou rendez-vous sur le site Web www.WorldDAB.org. Dans les zones de transmission de bande III, utilisez une antenne multi élément Yagi si vous êtes éloigné d'un émetteur ou une antenne dipôle repliée ou omnidirectionnelle si vous êtes à proximité de plusieurs émetteurs (au Royaume-Uni, une région en bande III, elle doit être montée verticalement parce que les transmissions sont polarisées verticalement). Si les services de RAN dans cette région sont transmis sur la bande L, consultez votre revendeur pour savoir quelle antenne utiliser pour la meilleure réception.

Que vous choisissiez une installation professionnelle ou pour l'utilisation de l'antenne fournie, celle-ci doit être branchée au connecteur de type F marque FM à l'arrière du récepteur.

Le type d'antenne à utiliser dépend de vos préférences acoustiques et des conditions régionales. Si vous n'écoutez que des émissions de la bande FM, par exemple, et que le signal FM est puissant dans votre région, une simple antenne omnidirectionnelle fera l'affaire, installée au grenier ou sur le toit. Pour écouter la RAN dans une zone au signal faible, vous aurez besoin d'une antenne à fort gain montée sur le toit.

Pour la meilleure réception des signaux RAN et FM, une antenne combinée peut se révéler nécessaire (comme dans le diagramme ci-contre). Elle permet de combiner les signaux reçus par deux antennes (l'une pour la RAN, l'autre pour la FM) en un seul câble qui est lui-même connecté au Solo. Si vous n'utilisez pas d'antenne combinée, l'antenne unique pour la RAN ou la FM peut ne pas fournir les performances favorables dans certaines régions.

Nous vous recommandons de contacter votre revendeur local Arcam ou un spécialiste de l'installation d'antenne pour les meilleurs conseils possibles.

Montage de la boucle de l'antenne AM

1. Dénouez l'attache et déroulez le fil torsadé. Pliez le support en plastique vers l'avant à travers le cadre de la boucle.

1. Poussez la languette dans la fente ouverte à la base du support. Appuyez jusqu'à ce que la languette se place dans son logement et fasse entendre un déclic.

1. Connectez le fil à la prise AM à l'arrière du Solo. Faites pivoter le support de l'antenne jusqu'à ce que vous obtieniez la meilleure réception possible.

Mélangeur

Configuration du produit

Le Solo vous laisse régler les paramètres d'écoute selon vos préférences et personnaliser diverses caractéristiques de l'amplificateur pour l'adapter à votre système. Utilisez ce diagramme pour vous aider à découvrir tous les paramètres disponibles.

Réglage des paramètres d'écoute

Lors d'une utilisation ordinaire, l'écran affiche les informations de volume, de la source écoutée et toute information pertinente sur la source (telle que le temps de lecture sur un CD). Pour régler les paramètres d'écoute, appuyez sur MENU sur le panneau avant ou sur la télécommande. Utilisez les touches comme indiqué pour sélectionner et configurer un paramètre particulier.

Balance [balance]

Ce paramètre vous permet d'augmenter le volume d'un des canaux (gauche ou droit) par rapport à l'autre. Il n'est généralement pas nécessaire de régler ce paramètre, mais si vous vous tenez par habitude plus près d'un des haut-parleurs que de l'autre, la modification de la balance peut aider à restaurer l'image stéréo pour votre emplacement dans la pièce.

Basses [bass]

Ce paramètre modifie le volume relatif des composants de basses fréquences de votre musique. Si vous pensez que votre musique manque de « chaleur », augmentez la valeur de ce paramètre et si vous trouvez votre musique « détonne » trop, il peut être utile de baisser la valeur de ce paramètre.

Voir également la section Correction des basses ci-dessous.

Aigus [treble]

Ce paramètre modifie le volume relatif des composants de haute fréquence de votre musique. Si vous pensez que les éléments de percussion de la musique (par exemple) sont perdus, il peut être utile d'augmenter la valeur de ce paramètre. Si les sons haute fréquence sont trop dominants, réduisez la valeur de ce paramètre.

Notez que les commandes de basses et d'aigus sont inactives lorsque le casque est connecté.

Ce paramètre n'a généralement pas besoin d'être utilisé (laissez-le au minimum).

La correction des basses est utilisée quand le Solo est connecté à des (petits) haut-parleurs à plage de fréquence réduite qui ne peuvent reproduire les sons à très BASSE fréquence. Augmenter la valeur de ce paramètre permet d'atténuer progressivement les très basses fréquences (puisqu'elles ne peuvent pas être reproduites par les haut-parleurs), tandis que le volume des hautes fréquences est augmenté. Cela implique que la part générale des basses produite par les haut-parleurs reste la même que sur un haut-parleur de type « Large » à bande passante complète.

Aucune partie de votre système ne risque d'être endommagée par l'utilisation de ce paramètre. Aussi, nous vous suggérons de l'essayer, ainsi que les commandes de basses et d'aigus, jusqu'à ce que vous trouviez la combinaison que vous préférez.

Minuterie de mise en veille [sleep timer]

Cette minuterie vous permet de spécifier une période d'écoute après laquelle le solo passe automatiquement en veille. Cette période se règle par incrément de 5 minutes jusqu'à 120 minutes (2 heures).

Programmation de la lecture du CD

Si vous souhaitez programmer l'ordre de lecture du CD, appuyez sur OK lorsque cette option de menu s'affiche. L'ordre de lecture du CD est ensuite entré, comme décrit dans le panneau « Programmation de la lecture du CD », illustré à droite. Une fois le programme entré, appuyez sur MENU pour quitter le mode de programmation. Appuyez une deuxième fois sur MENU pour quitter le menu de configuration du Solo.

Légende des symboles utilisés dans ces pages :

Touche du

Touche de la

Symbole : panneau avant : télécommande :

Programmation de la lecture du CD

< ▲ ▷	Met en surbrillance la piste pour l'ajouter à la programmation
OK	Ajoute la piste à la programmation
CLR	Supprime la dernière entrée de la programmation
STOP	Appuyez deux fois sur le bouton STOP de la télécommande pour réinitialiser la totalité de la programmation.

Mode FM [FM mode]

Cet élément de menu s'affiche uniquement quand la source sélectionnée est FM. Dans certaines régions où le signal est faible, il peut être utile de forcer la sortie mono du tuner FM, puisqu'il ne requiert qu'un signal très faible pour produire des résultats acceptables. Si la puissance du signal est bonne dans toute région, laissez-le sur stéréo.

Cet élément de menu s'affiche uniquement quand la source sélectionnée est RAN.

Cet élément de menu possède deux options : « Scan » [Recherche] et « Erase Settings » [Effacement des paramètres]. Sélectionner « Scan » force le Solo à chercher de nouvelles stations RAN. S'il en trouve, elles sont ajoutées automatiquement à la liste des stations disponibles.

La recherche de nouvelles stations n'efface pas les anciennes stations qui ne transmettent plus : au fil du temps ou de vos déménagements, cela peut entraîner l'accumulation dans votre liste de stations que vous ne pouvez en fait plus recevoir. Dans ce cas, sélectionnez « Erase Settings » et relancez une nouvelle recherche : quand elle est terminée, seules les stations actuellement disponibles dans votre région s'affichent.

Configuration des présélections [preset setup]

Cet élément de menu s'affiche uniquement quand la source sélectionnée est RAN, FM ou AM.

Voir la section « Programmation des stations préselectionnées » de la page 7 pour plus d'informations.

Réglage du volume zone 2

Appuyez sur le bouton MENU du panneau avant et maintenez-le enfoncé jusqu'à ce que le message « Z2 Vol » s'affiche. Appuyez ensuite sur les boutons de réglage du volume pour augmenter/baisser le volume en Zone 2. Appuyez de nouveau sur le bouton MENU pour quitter.

Réglage de l'horloge et de l'alarme

Quand le Solo est en mode veille, appuyez sur MENU pour régler l'horloge et les alarmes.

Utilisez les boutons vers la gauche et vers la droite de la télécommande pour sélectionner l'objet à modifier, puis les boutons vers le haut et vers le bas pour changer la valeur. Par exemple, après avoir appuyé sur MENU pour entrer dans le menu de configuration de l'horloge et de l'alarme, une pression vers le haut ou vers le bas permet de passer de la configuration de l'horloge à la configuration des alarmes.

Le Solo permet de configurer quatre alarmes différentes.

Arrêt ou pause d'une alarme

Pour arrêter une alarme, appuyez sur le bouton POWER du panneau avant ou de la télécommande. Vous pouvez également appuyer sur OK pour activer le mode de répétition de l'alarme (« Snooze ») ; l'alarme se déclenchera de nouveau après 10 minutes. Pour annuler ce mode, appuyez sur le bouton POWER.

Entrées
Niveau maximum en entrée	2,5Vrms
Impédance en entrée	47kΩ
Rapport Signal / Bruit	105dB
Sorties coaxiales
Niveau maximum en sortie	2,5Vrms
Impédance de sortie	500Ω
Sortie optique (TOSLINK)
Taux d'échantillonnage	44,1 kHz (lecture CD), 48 kHz (récepteur RAN), Sinon, mis en sourdine.

Amplificateur

Sortie en puissance continue, par canal, 80kHz largeur de bande de mesure
Deux canaux, 4Ω, 1kHz	75Wrms, 0,013% THD+bruit
Distorsion, 4Ω, les deux canaux, 80% Puissance, 1kHz	0,011% THD+bruit

Lecture CD

DAC	DAC Delta-Sigma multiniveaux 24 bits Wolfson
Réponse en fréquence (±0.5dB)	20Hz-20kHz

Récepteur audionumérique (si installé)

DAC	DAC Delta-Sigma multiniveaux 24 bits 96 kHz AKM
Portée de symponisation de fréquence radio	174-240MHz (Band III) 1452-1490MHz (L-band)
Sensibilité (ordinaire)	-98dBm (mesure VHF en EN50248)
Impédance en entrée	50Ω
Taux de donnéesées audio (maximum)	MPEG Layer II à 224 ko/s, protection de niveau 3
Nombre de services enregistrrés (maximum)	128

Récepteur FM

Portée de syntonisation de fréquence radio	87,5–108MHz
Sensibilité (ordinaire)	2μV
Rapport signal-bruit (à 200 mV)	58dB
Distortion (THD à 200mV)	0,5%

Récepteur AM (si installé)

Portée de syntonisation de fréquence radio	522–1611kHz
Rapport signal-bruit (à 200 mV)	40dB
Distorsion (THD à 30% modulation)	1,5%

Généralités

Tension d'alimentation	100 V, 115 V ou 230 V, selon la région d'expédition
Consommation	En mode veille 3,2W;En opération 50W (ordinaire), 400W (maximum)
Taille (L x P x H)	L430mm x P350mm x H79mm
Poids (net)	7,75kg
Poids (emballé)	10,5kg
Accessoires fournis	Cordon secteurAntenne dipôle (bande III)Boîtier de télécommande à main et deux piles AAAManuel et carte d'enregistrement

Interférences radio

Le Solo est un dispositif audio contenant des microprocesseurs et d'autres composants électroniques numériques. Il a été conçu pour répondre aux normes les plus strictes en matière de compatibilité électromagnétique.

S'il cause des interférences lors de la réception d'émissions de radio ou de télévision (il suffit, pour le vérifier, d'allumer et d'éteindre plusieurs fois l'appareil), vous devrez prendre les mesures nécessaires pour les éliminer :

réorienter l'antenne réceptrice ou placez le câble d'antenne du récepteur aussi loin que possible de l'appareil et de ses câbles, déplacez le récepteur par rapport à l'appareil, branchez le récepteur et cet appareil à des prises secteur différentes.

Si le problème persiste, contactez votre revendeur Arcam.

Garantie mondiale

Cette garantie vous autorise à faire réparer gratuitement votre appareil chez un distributeur Arcam agréé durant les deux premières années suivant l'achat, à condition que l'appareil ait à l'origine été acheté chez un revendeur ou un distributeur Arcam. Le fabricant ne peut engager sa responsabilité en cas de défauts découlant d'un accident, d'une mauvaise utilisation, d'une utilisation intensive, d'une usure normale, d'une négligence ou d'un réglage ou d'une réparation non autorisée. Il ne peut en outre engager sa responsabilité pour tout dommage ou toute perte survenant pendant le transport du matériel sous garantie.

La garantie couvre :

Le coût des pièces et de la main d'œuvre pendant deux ans à compter de la date d'achat. Après deux ans, ces frais incombent au client. La garantie ne couvre jamais les frais de transport.

Réclamations au titre de la garantie

L'appareil doit être réexpédié dans son emballage d'origine et renvoyé au revendeur auprès duquel il a été acheté, ou directement au distributeur Arcam dans le pays de résidence du client.

Il doit être envoyé en port prépayé par l'intermédiaire d'un transporteur fiable – jamais par la poste. Aucune responsabilité n'est acceptée pendant le transport de l'appareil au titre de la garantie; aussi, est-il conseillé aux clients d'assurer l'appareil contre les pertes et les dommages subis en transit.

Pour tout renseignement complémentaire, veuillez contacter le Service client Arcam à l'adresse suivante :

Si vous revende ne peut répondre à votre demande pour ce produit Arcam ou tout autre produit Arcam, veuillez contacter le Service client d'Arcam, à l'adresse ci-dessus, où nous ferons de notre pour vous aider.

Handbook

Manuel

Handbuch

Handleiding

Attention

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN
