BEDIENUNGSANLEITUNG SOLO MUSIC SYSTEM ARCAM

Achtung: Um das Risiko eines Elektroschocks zu minimieren, sollen den Sie die Abdeckung (Rückseite) nicht entfernen. Die Bauteile im Gerät können vom Benutzer nicht gewartet werden. Überlassen Sie die Wartung des Geräts einem Fachmann.

Warning: Um das Risiko von Brand oder Elektroschock zu reduzieren, sollen den Sie these Gerät weder Regen noch Feuchtigkeit aussetzen.

Das Blitzsymbol in einem Dreieck weist den Anwender auf eine nicht isolierte „geführliche Spannungsquelle" im Gehäuse des Geräts hin, die stark genug sein kann, um einen Stromschlag auszulösen.

Das Ausrufezeichen in einem gleichschenkligen Dreieck weist den Anwender auf wichtige Anweisungen zum Betrieb und zur Instandhaltung (Wartung) in der Dokumentation hin.

Achtung: In Kanada und den USA muss zur Vorbeugung gegen elektrische Schläge der breite Teil des Steckers in die breite Öffnung der Steckdose vorsichtig eingesteckt werden.

Wichtige Sicherheitsanweisungen

Dieses Gerät wurde unter Berücksichtigung strikter Qualitäts- und Sicherheitsbestimmungen entworfen und gefertigt. Sie sollen denoch bei der Installation und dem Betrieb folgende Vorsichtsmaßnahmen treffen.

1. Beachten Sie die Warnungen und Anweisungen

Vor der Inbetriebnahme ceses Geräts sollenn Sie die entsprechenden Sicherheits- und Betriebsanweisungen lessen. Heben Sie ceses Handbuch gut auf, und beachten Sie die enthaltenen Warnungen sowie die Hinweise auf dem Gerät.

2. Wasser und Feuchtigkeit

Das Betreiben von elektrischen Geräten in der Nähe von Wasser kann gefährlich sein. Verwenden Sie das Gerät nicht in einer feuchten Umgebung (z. B. in der Nähe von Badewannen, Waschbecken, Swimming Pools oder in einem feuchten Keller).

3. Eindringen von Flüssigkeiten oder Schmutz

Achten Sie darauf, dass keine Flüssigkeiten oder Schmutz in das Geräteinnere gelangen. Sie sollenne keine mit Flüssigkeit gefüllten Behälter (z. B. Blumenvasen) auf dem Gerät abstellen.

4. Belüftung

Stellen Sie das Gerät nicht auf ein Bett, ein Sofa, einen Teppich oder eine andere weiche Oberfläche, oder in ein abgeschlossenes Bücherregal bzw. einen Schrank, da hierdurch die Belüftung beeinträchtigt werden können. Es wird empfohlen, einen Mindestabstand von 50 mm um die Seiten- und Oberganten des Gerätes freizuhalten.

5. Wärme

Stellen Sie das Gerät nicht in der Höhe von offenem Feuer oder Wärme abgebenden Geräten wie Heizkörpern, Herden oder anderen Elektrogeräten (z. B. anderen Verständern) auf.

6. Klima

Das Gerät wurde für den Betrieb in gemäßigen Klimazonen ausgelegt.

7. Racks und Regale

Benutzen Sie nur Racks und Regale, die für die Verwendung mit Audiogeräten geeignet sind. Bewegen Sie die Anlage sehr vorsichtig, wenn sie sich auf einem fahrbaren Regal befindet, um ein Umfallen zu vermeiden.

8. Reinigung

Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.

In den meisten Fällen reicht es aus, wenn Sie das Gehäuse mit einem weichen, fusselfreien und angefeuchteten Tuch abwischen. Verwenden Sie keine Verdünner oder andere chemische Lösungsmittel.

Von der Verwendung von Polituren oder Mobelsprays wird abgeraten, da diese Substanzen weiß Spuren hinterlassen können, wenn das Gerät danach mit einem feuchten Tuch abgewischt wird.

9. Stromversorgung

Verwenden Sie nur eine Stromquelle, die den Hinweisen im Handbuch oder auf dem Gerät entspricht.

Dies ist ein Gerät der Klasse 1 und muss geerdet werden.

Zum Trennen von Solo von der Netzstromversorgung sollte der Netzschalter auf der Rückseite des Geräts verwendet werden. Solo muss so aufgestellt werden, dass eine Trennung des Geräts von der Stromversorgung möglich ist.

10. Schutz der Netzkabel

Verlegen Sie die Netzkabel nicht frei im Raum.
Achten Sie darauf, dass sie nicht geknicht oder geheht werden und dass keine Gegenstände darauf zu stehen kommt. Gehen Sie weitere sorgfältig mit Kabelenden an Steckern und Gerätebuchsen um.

11. Erdung

Achten Sie darauf, dass die Erdung des Geräts nicht beeinträchtigt wird.

12. Stromleitungen

Bringen Sie Außenantennen nicht in der Höhe von Stromleitungen an.

13. Nichtnutzung

Ist die Anlage mit einem Standby-Modus ausgestattet, fließt in diesen Modus weiterhin ein schwacher Strom durch das Gerät. Ziehen Sie den Netzstecker, wenn Sie das Gerät für längerere Zeit nicht nutzen.

14. Seltsamer Geruch

Sollten Sie einen ungewöhnlichen Geruch bemerken oder Rauch am Gerät entdecken, schalten Sie es aus undziehen Sie den Netzstecker. Wenden Sie sich dann unverzüglich an ihren Arcam-Händler.

15. Wartung

Sie sollenn nicht versuchen, das Gerät selbst zu warten. Führn Sie nur die in thisem Handbuch beschriebenen Maßnahmen aus. Überlassen Sie die Wartung des Geräts einem Fachmann.

16. Zu behebende Schäden

Das Gerät sollte von einem Fachmann gewartet werden, wenn:

A. das Netzkabel oder der Netzstecker beschädigt wurde, oder
B. Gegenstände in das Gerät gefallen oder Flüssigkeiten eingedrungen sind, oder
C. das Gerät Regen ausgesetzt war, oder

D. das Gerät nicht ordnungsgemäß Funktioniert oder einen erheblichen Leistungsabfall aufweist, oder

E. das Gerät zu Boden gefallen oder das Gehäuse beschädigt ist.

17. Laufsprecheranschlüsse

Alle Laufsprecher müssen mit Solo über ein Klasse-2-Kabel verbunden werden (d. h. es wird keine Erdung hergestellt). Bei Nichtbeachtung kann dies zu Schäden am Gerät führen.

Einhaltung von Sicherheitsbestimmungen

Dieses Gerät entspricht der internationalen Sicherheitsnorm für Elektrogeräte IEC 60065.

... Vielen Dank, dass Sie sich für ein Arcam Solo-Musiksystem entschieden haben.

Arcam stellt seit beinahe 30 Jahren hochwertige Audiokomponenten her. Während dieser Zeit haben wir viel Wissen und Erfahrung über das Design und den Bau von Audiokomponenten gesammelt, auf deren Grundlage wir Ihnen Beste Soundleistung zu einem gute Preis bieten können. Das Design von Solo entstammt der Umwandlung diesen Wissenschafts in ein benutzerfreundliches System, das Ihnen über Jahre hinweg viel Freude bereiten wird und dessen Bedienung in nur wichtigen Minuten zu erlernen ist.

Dieses Handbuch bietet eine detailierte Anleitung zur Bedienung des Solo-Musiksystems. Auf der{nachsten Seite finden Sie die „Schnellstartanleitung", die den meisten Benutzern zur Bedienung des Systems ausreicht. Im weiteren Verlauf des Handbuchs erhalten Sie zusätzliche Informationen zu den erweiterten Funktionen des Geräts.

Wir hoffen, dass Ich nesen das Solo-Musiksystem viele Jahre lang Freude bereiten wird. Im unwahrscheinlichen Fall eines Produktfehlers oder wenn Sie weitere Informationen zu dem Produkten von Arcam wünschen, wenden Sie sichitte an einen unserer Handler. Weitere Informationen finden Sie auf der Arcam-Website unter www.arcam.co.uk.

Ihr Solo Development Team

Inhalt

Sicherheits-richtlinien. D2
Willkommen D3
Anschlieben von Geräten D4
Musik-wiedergabe D5
Fern-bedienung. D6
Radio D7
Installation D8
Erweiterte Funktionen D11
Technische Daten. D13
Produkt-garantie D14

Sicherheit

Die Sicherheitsrichtlinien finden Sie auf Seite 2\ deses Handbuchs.

Vieles davon scheint bzw selbstverständlich, Sie sollen den die Hinweise aber trotzem lesen, damit das Gerät nicht beschädigt wird.

Dieses Produkt muss geerdet werden.

Auf den Seiten 4 und 5 finden Sie die Schnellstartanleitung für Solo...

Einführung

Auf dieser Seite erhalten Sie eine Kurzeinführung in die Installation von Solo. Ausfuhrliche Informationen zu den im Folgenden aufgeführten einzelnen Geräteilen finden Sie in this dem Handbuch im Abschnitt „Installation" ab Seite 8.

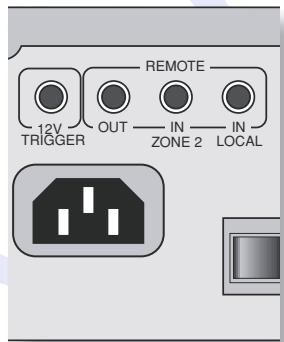

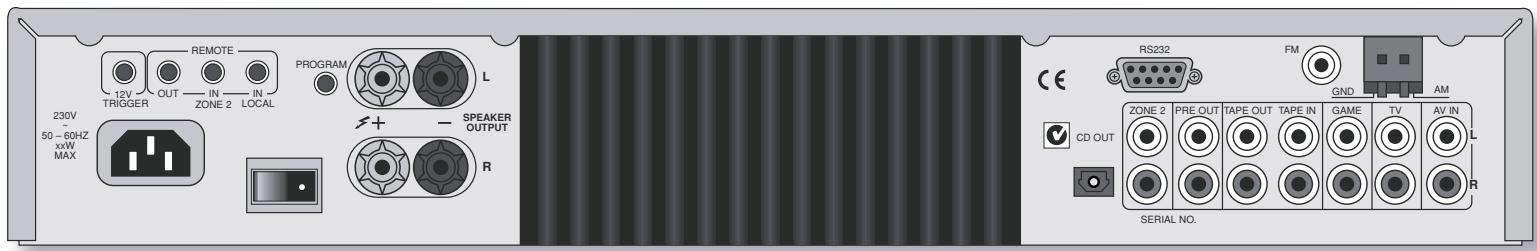

Anschlüsse für die Fernbedienung

These Anschlüsse sind zur Verwendung bei Installationen in mehreren Räumen gedacht und werden in den meisten Fälle nicht besteht. Weitere Informationen finden Sie auf Seite 9.

Radioantenna

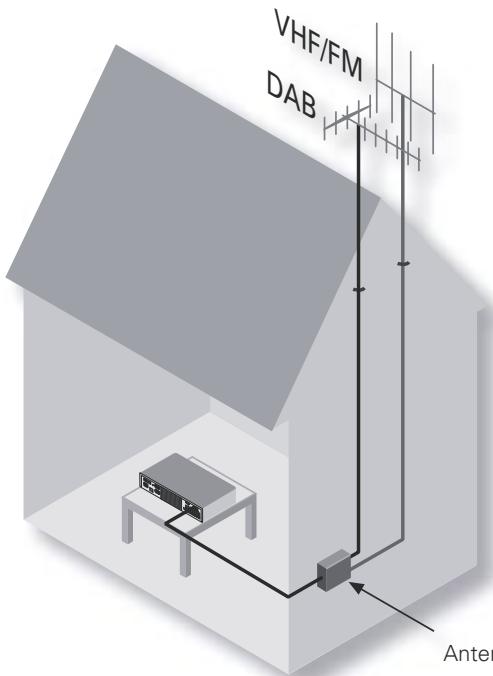

In Europa und Kanada wird Solo üblicherweise mit einem kombinierten Empfangsmodul für UKW und DAB (digitales Radio) ausgerüstet. In den USA und Fernost wird das System mit einem MW/UKW-Empfangsmodul ausgeliefert. Um diesen Modul nutzen zu konnen, müssen Sie eine Antenna anschließen. Eine entsprechende Antenne ist im Lieferumfang enthalten.

Der UKW/DAB-Antennenanschluss erfolgt über einen F-Stecker. Verbinden Sie die Antenne mit thisem Anschluss, in dem Sie den Stift in das Loch in der Mitte des Anschlusses stecken und dann die Masseverbindung festdrehen. Der Anschluss der MW-Antenne wird auf Seite 9 beschrieben.

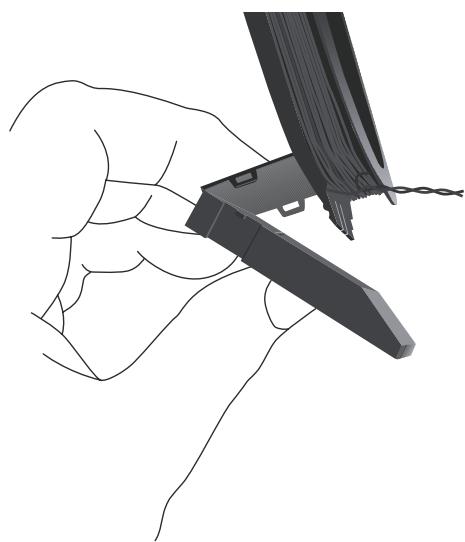

Wenn Sie die mitgelieferte T-formige Drahtantenne verwenden möchten, befestigen Sie sie so hoch wie möglich an einer Wand. Die Elemente sollen vertikal angebracht werden. Testen Sie die Antenne an verschieten Wänden, bis Sie die Stelle mit dem besten Empfang finden. Befestigen Sie die Antenne mit Klebeband oder Reißnägeln an der Wand, aber achtEN Sie daraufuf, die Isolierung nicht zu beschädigten. Um einen optimalen Empfang zu gewährleisten, sollen Sie eine Außenantenne verwenden (siehe Seite 9).

Betriebsbereitschaft

Solo wird normalerweise mit einem verschreiben Netzstecker am Netzkabel ausgeliefert. Vergewissern Sie sich, dass der mitgelieferte Stecker zur Steckdose passst. Sollten Sie ein anderes Netzkabel benötigen, wenden Sie sich an ihren Arcam-Händler.

Drücken Sie den IEC-Stecker des Netzkabels fest in die Netzbuchse an der Geräterückseite. Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose.

Nebem dem Netzanschluss auf der Geräterückseite befindet sich ein Netzschalter.
Dieser muss zum Betrieb des Geräts eingeschaltet sein.

Solo ist mit einem Netzteil ausgestattet, das der Netzspannung in dem Land entspricht, in das das Gerät ausgeliefert wurde. Stimmt ihre Netzspannung nicht mit der des Geräts überein (siehe Aufkleber auf der Rückseite), möchten Sie das Gerät in einem Land mit einer anderen Netzspannung verwenden, oder haben Sie einen falschen Stecker erhalten, wenden Sie sich an ihren Arcam-Handler.

Das Gerät muss geerdet werden.

Lautsprecher

Damit Sie Audio über Solo ausgegeben konnen, müssen Sie Laufsprecher anschließen. Solo ist zum Anschluss eines Laufsprecherpaars mit einer Impedanz von 4 bis 8 Ohm ausgelegt und ist mit Laufsprecheranschlüssen ausgestattet, an denen Flachstecker oder blanke Dühte angeschlossen werden konnen.

Lösen Sie zum Anschließlich des linken Lautsprechers die Anschlüsse „L" auf der Geräterückseite, stecken Sie das Lautsprecherkabel (bzw. den Stecker) ein und drehen Sie die Anschlüsse wieder fest. Achten Sie darauf, dass der rote Anschluss (Positiv/+ ) des Lautsprechers mit dem roten Anschluss des Solo und der schwarze Lautsprecheranschluss (Negativ/-) mit dem schwarzen Anschluss verbunden ist. Schließen Sie den rechten Lautsprecher entsprechend an den Anschlüssen „R" an.

Es ist wichtig, dass keine losen Litzen der Lautspecherkabel andere Kabel oder das Gerätegehäuse berühren. Es kann sonst zu einem Kurzschluss kommt, der das Gerät beschädigen kann.

Ziehen Sie die Laufsprecheranschlüsse nicht zu fest an und benutzen Sie keine Zangen oder ähnliche Werkzeuge, da dies zu Schäden an den Anschlüssen führen kann, die nicht von der Garantie abgedeckt sind.

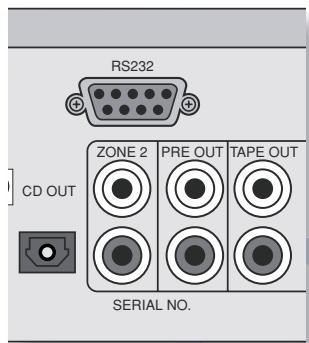

Audioausgabe

Pre-Out

These Anschlusses übertragen das Ausgangssignal der Vorverstellerstufe des Solo. Wenn Sie eine externe Endstufe mit dem Solo-System verwenden möchten, verbinden Sie diese Ausgänge mit den Eingängen der Endstufe.

Weitere Informationen finden Sie auf Seite 9.

Zone 2

These Anschlusses übertragen das Ausgangssignal der Vorverstellerstufe für Zone 2. Weitere Informationen zur Verwendung von Zone 2 finden Sie auf Seite 8.

CD Out

Dies ist ein optischer Anschluss, an dem das digitale Audiosignal einer CD bzw. des DAB-Radios (falls installiert) anliegt. Er dient zur Aufnahme von CDs/DAB auf MiniDisc oder ähnlichen Geräten.

Verbinden Sie diesen Ausgang mit dem optischen Eingang des Aufnahmegeräts. Weitere Informationen finden Sie auf Seite 9.

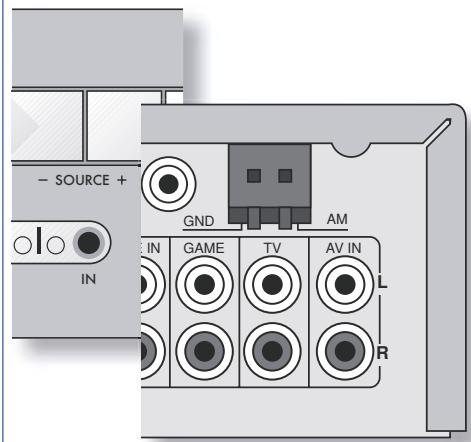

Audioeingänge

Sie können Solo als hochwertigen Versteller für andere Audioquellen einsetzen. Dazu stehen fünf Audioeingänge zur Verfügung (einer davon befindet sich auf der Gerätevorderseite).

Verbinden Sie die gewünschte Audioquelle über ein Stereokabel mit einem der Audioeingänge von Solo. Die Beschriften auf der Rückseite sind nur Vorschläge, da alle Eingänge dieselben Merkmale (Hochpegel-Eingang) haben und passende Geräte mit einem beliebigen Anschluss verbunden werden können. Bedeken Sie jedoch, dass der Name des Eingangs auf dem Display an der Gerätevorderseite nicht geändert werden kann.

Bandschleife

Die Bandschleife dient zum Anschluss eines externen Kassettendecks am Solo-System.

TAPE OUT: Verbinden Sie diese Ausgänge mit den Eingängen des Kassettendecks, die normalerweise mit RECORD beschrifftet sind.

TAPE IN: Schließen Sie hier die Ausgänge des Kassettendecks, die normalerweise mit PLAY beschrifftet sind, an.

Beachten Sie, dass der TAPE OUT-Ausgang stummgeschaltet ist, wenn als Musikquelle „Tape" ausgewählt ist.

CD-Wiedergabe

So geben Sie CDs wieder:

1. Schalten Sie das Gerät ein (die Betriebsleuchte leuchtet blau).
2. Drücken Sie auf der Gerätevorderseite bzw. auf der Fernbedienung, um das CD-Fach zu öffnen.
3. Legen Sie die CD ein. Drücken Sie bzw. (Wiedergabe), um das Fach zu schreiben.
4. Warten Sie, bis die CD gelesen wurde. Wenn Sie zum Schließen die Wiedergabetaste gedrückt haben, wird die Wiedergabe automatisch gestartet. Drücken Sie sonst /II (Fernbedienung: ), um die Wiedergabe zu starten.

Mit den anderen weiter unter beschreibenben Bedienelementen konnen Sie Titel überspringen, die Lautstärke regeln usw.

Radio

So geben Sie DAB-Radio (falls installiert) wieder:

1. Drücken Sie SOURCE+ (Fernbedienung: DAB), bis im Display „DAB" angezeigt wird.
2. Drücken Sie oder (Fernbedienung: oder), bis der gewünschte Sender angezeigt wird. Nach einer kurzen Zeit wird der Sender gewählt.

Beachten Sie, dass die DAB-Sender erst dann hörbar sind, nachdem ein Sendersuchvorgang durchgeführt wurde. Sie Seite 7.

So geben Sie UKW/MW-Radio (falls installiert) wieder:

1. Drücken Sie SOURCE+ (Fernbedienung: FM oder AM), bis entweder „FM" oder „AM" angezeigt wird.
2. Sie können den gewünschten Sender auswahlen, indem Sie entweder oder (Fernbedienung: oder gerückt halten, bis die Senderfrequenz angezeigt wird.

Weitere Informationen zum Radio finden Sie auf Seiten 7 und 10.

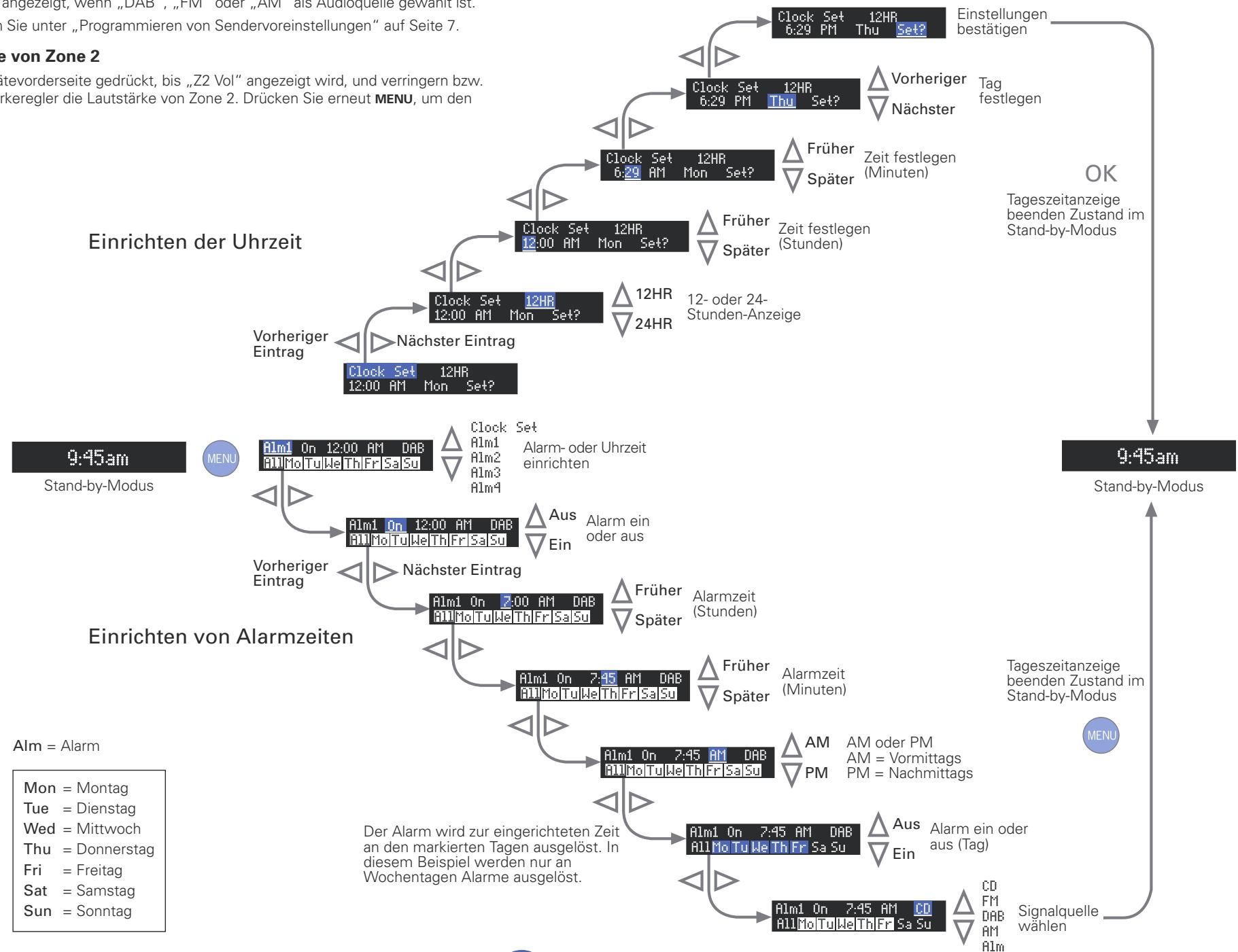

Bedienen des Menüsystems

1. Schalten Sie das Gerät ein und drücken Sie MENU, um das Menüsystem aufzurufen.
2. Drücken Sie SOURCE- oder SOURCE+ (bzw. oder auf der Fernbedienung), um den zu ändernden Menüeintrag auszuwahlen.
3. Drücken Sie zum Erhöhen eines Werts (bzw. + auf der Fernbedienung). Drücken Sie zum Verringern eines Werts (bzw. - auf der Fernbedienung).
4. Sie können das Menu jederzeit verlassen, indem Sie erneut MENU drucken.

Wenn Sie MENU drücken, während sich das Solo-System im Stand-by-Modus befindet, können Sie die Uhrzeit einstellen.

Weitere Informationen zu den Menüeinträgen\ finden Sie auf Seite 11. Weitere Informationen zum\ Einstellen der Uhr finden Sie auf Seite 12.

Der Fernbedienung wird auf der nachste Seite beschrieben

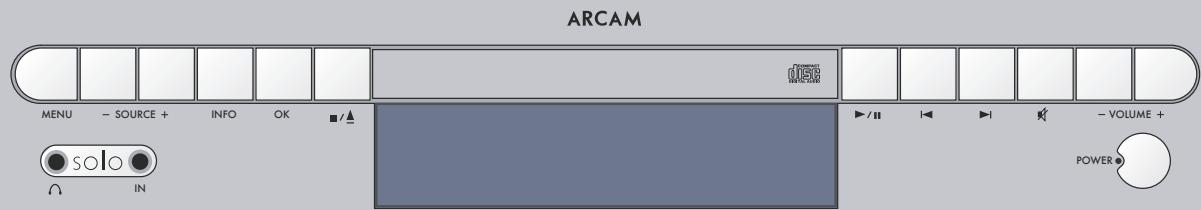

MENU und OK

Drücken Sie MENU, um das Solo-Menü aufzurufen. Die Taste OK wird zur Auswahl von Menüpunkten verwendet. Weitere Informationen finden Sie unter „Bedieren des Menüsystems" (siehe oben) oder auf Seite 11.

Source - / +

Mit diesen Tasten wahlen Sie die Audioquelle. Wenn Sie z. B. UKW-Radio horen möchten, drücken Sie Source+, bis „FM" in der linken oberen Ecke des Display angezeigt wird.

These Tasten werden auch zum Bedieren des Solo-Menus verwendet. Weitere Informationen finden Sie unter „Bedieren des Menusystems" (siehe oben).

INFO

Mit dieser Taste ändern Sie die in der Anzeige gezeugten Informationen zur wiederergegebenen Quelle. Beisiel: Wenn Sie bei der Wiedergabe einer CD diese Tastes drücken, können die Anzeige zwischen der verstrichenen Spielzeit, der verbleibenden Spielzeit und dem CD-Text (falls verfügbar) umschalten.

Für die anderen Quellen sind ähnliche Anzeigeoptionen verfügbar.

Stopp/Auswerfen (■/▲)

Drücken Sie diese Taste zum Anhalten der Wiedergabe einer CD und und drücken Sie sie erneut, um das CD-Fach zu öffnen. Wenn das CD-Fach geöffnet ist, können Sie es schließen, indem Sie diese Taste drücken oder indem Sie vorsichtig auf die Vorderseite des Fachs drücken.

POWER

Mit dieser Taste schalten Sie das Solo-System ein bzw. in den Stand-by-Modus.

Befindet sich das Gerät im Stand-by-Modus, leuchtet die LED neben dem Schalter rot und im Display wird die Uhrzeit angezeigt. Drücken Sie POWER, um das Gerät einzuschalten. Die LED leuchtet dann blau.

Lautstärke und Stumm

Mit diesen Tasten können Sie die Ausgabe stummschalten bzw. die Lautstärke erhöhen und verringn. Ist Solo stummgeschaltet, können Sie durch erneutes Drücken der Taste oder durch Drücken einer der Lautstärketasten die Stummschaltung aufheben.

Die aktuelle Lautstärke wird oben rechts im Display angezeigt.

und

Bei CD-Wiedergabe:

Drücken Sie die Taste, um zum vorherigen bzw. nachsten Titel der CD zu springen.
Halten Sie die Taste gedrückt, um einen schellen Vor- oder Rücklauf auszuführen.

Bei Radiowiedergabe:

Im Preset-Modus (siehe Seite 7) kann der vorherige/nachste Sender aufgerufen werden.
Im Tuner-Modus kann die ausgewählte Frequenz (UKW/MW) oder der ausgewählte Sender (DAB) geändert werden.

Im Solo-MENU:

• Drücken Sie , um einen Wert zu verringern oder nach links zu gehen. Drücken Sie , um einen Wert zu erhöhen oder nach rechts zu gehen.

Wiedergabe/Pause (▶/II)

CD-Wiedergabsteuerung: Starten/Anhalten der CD-Wiedergabe.

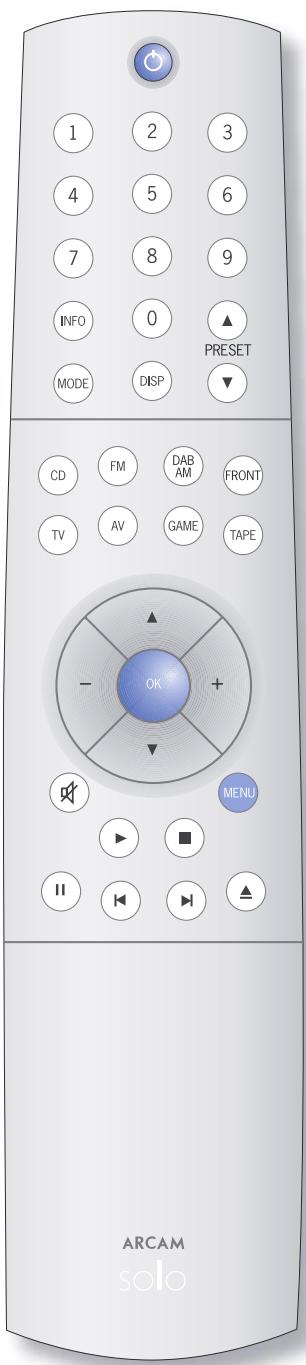

Die Tasten der Fernbedienung

(Betrieb): Schaltet das Solo-System ein bzw. in den Stand-by-Modus. Befindet sich das Gerät im Stand-by-Modus, leuchtet die LED neben der Taste auf der Gerätevorderseite rot. Ist das Gerät eingeschaltet, leuchtet sie blau. Sollte die LED nicht leuchten, überprüfen Sie, ob Solo an der Stromversorgung angeschlossen ist und ob der Netzschalter auf der Rückseite eingeschaltet ist.

Titel-/Preset-Ausb Wahl (0-9): Drucken Sie die Nummer des gewünschten Titels bzw. Preset. Wenn Sie einen Titel bzw. ein PresetHigher als 9 auswahlen möchen, halten Sie die ersten Ziffer gedrückt (z. B. 1), bis sie unter links im Display angezeigt wird (, 1^- - ) , und drucken Sie dann die zweite Ziffer.

und : Werden bei der Wiedergabe von Radio verwendet. Wenn Sie im Tuner-Modus (siehe „MODE“) oder drücken, wird die Frequenz, im Preset-Modus die Sendervoreinstellung gewechselt.

INFO: Ändert den Anzeigemodus für CD oder Radio. Beispiel: Sie können diese Taste während der CD-Wiedergabe drücken, um zwischen der Anzeige der aktuellen Spielzeit, der verbleibenden Titelzeit, dem CD-Text (falls verfügbar) und Großbuchstaben umzuschalten. Ähnliche Optionen sind für das Radio verfügbar.

MODE: Für manche Quellen konnen Sie den Wiedergabemodus wechseln. CD - Drücken Sie MODE, um durch die verschiedene Modi für wiederholte/zufällige CD-Wiedergabe zu wechseln. Die Optionen sind „repeat disc" (CD wiederholen), „repeat track" (Titel wiederholen), „shuffle" (die Titel auf der CD werden zufällig wiedergegeben) und „repeat shuffle" (wiederholte zufällige Wiedergabe). Sie konnen die Modi für zufällige/wiederholte Wiedergabe abbrechen, indem Sie so oft MODE drücken, bis der Wiedergabemodus vom Display entfernt ist. DAB/FM/AM - Drücken Sie MODE, um zwischen den Tuner- und Preset-Modus umzuschalten. Wenn Sie im Tuner-Modus ⋆ oder Ⓞ drücken, wird die ausgewählte Frequenz (UKW/MW) oder der ausgewählte Sender (DAB) gewechselt, im Preset-Modus dagegen wird die Sendervoreinstellung gewechselt. Weitere Informationen erhalten Sie auf der folgenden Seite.

DISP: Ändert die Helligkeit des Displays auf der Gerätevorderseite. Sie können verschiedene Helligkeitseinstellungen oder auch ein vollständiges Ausschalten des Displays wahren.

Quellenauswahl: Drücken Sie die entsprechende Taste, um die gewündte Audioquelle zu wahren.

Cursor-Tasten und OK: Die Funktion dieser Tasten hängt vom aktuellen Modus von Solo ab. Ist das Konfigurationsmenu aktiv (siehe Seite 11), wahren Sie mit den Tasten nach oben oder nach unter den gewünschten Menüeintrag und ändern mit der Taste nach links bzw. nach rechts den Wert des aktuellen Eintrags. Drücken Sie OK, um eine Aktion zu bestätigten (falls erforderlich). Ist das Konfigurationsmenu nicht aktiv, konnen Sie mit den Tasten nach oben bzw. nach unten die Sendervoreinstellung wahren (siehe oben) und mit den Tasten nach links bzw. nach rechts die Lautstärke regeln.

Mute: Drücken Sie diese Taste einmal, um die Lautsprecher- und Vorverstärkerausgänge von Solo stummzuschalten. Drücken Sie die Taste erneut (bzw. eine der Lautstärketasten), um die Stummschaltung aufzuheiten.

MENU: Drücken Sie diese Taste, um das Konfigurationsmenü von Solo aufzurufen. Eine ausfuhrliche Beschreibungfinden Sie auf den Seiten 11 und 12.Drucken Sie MENU erneut,um das Menu zu beenden.

Befehle zur CD-Wiedergabe

( Wiedergabe): Drucken Sie diese Taste, um die Wiedergabe einer CD zu starten.
(Stopp): Drucken Sie diese Taste, um die Wiedergabe einer CD zu beenden.
(Pause): Drücken Sie diese Taste, um die Wiedergabe einer CD anzuhalten. Drücken Sie die Taste erneut (oder Wiedergabe), um die Wiedergabe fortzusetzen.
(Überspringen/Suchen ruckwärts): Drücken Sie diese Taste kurz, um zum Anfang des aktuellen Titels bzw. zum vorherigen Titel zu springen. Halten Sie die Taste gedrückt, um einen Suchlauf (rückwärts) durchzuführen.
(Überspringen/suchen vorwärts): Drücken Sie diese Taste kurz, um zum Ende des aktuellen Titels bzw. zum nachsten Titel zu springen. Halten Sie die Taste gedrückt, um einen Suchlauf (vorwärts) durchzuführen.
(Öffnen/Schlieben): Drücken Sie diese Taste, um das CD-Fach zu öffnen. Drücken Sie die Taste erneut, um es wieder zu schlieben.

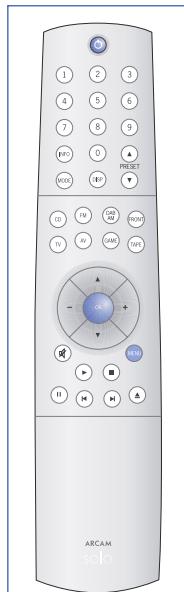

Die Fernbedienung

Hinweise zum Gebrauch der Fernbedienung:

Zwischen der Fernbedienung und dem Sensor von Solo)durfen sich keine Hindernisse befinden. Die Fernbedienung hat eine Reichweite von ca. sieben Metern. Auf der Geräterückseite befindet sich ein Anschluss fur die Fernbedienung, den Sie verwenden können, wenn der Empfangssensor verdeckt ist. Weitere Informationen erhalten Sie bei ihrem Fachhändler.
Bei starker Sonneneinstrahlung oder Neonbeleuchtung auf den Sensor von Solo kann der Betrieb der Fernbedienung unzuverlüssig werden.
Ersetzen Sie die Batterien, wenn Sie ein Nachlassen der Reichweite der Fernbedienung erkennen.

Einlagen der Batterien in die Fernbedienung

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.

1. Legen Sie die beiden AAA-Batterien ein. Beachten Sie damit die Hinweissymbole zur Polung im Batteriefach.
2. Schlieben Sie das Batteriefach wieder.

Radio

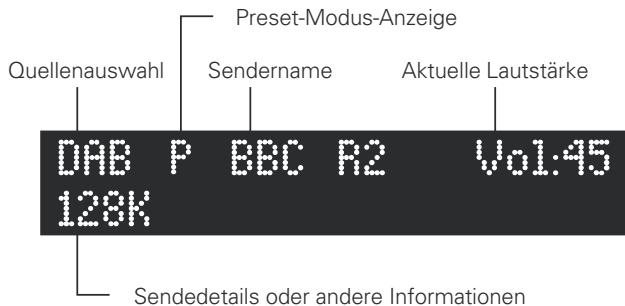

Funktionen des Radios

Das Gerät verfügbar entweder über ein DAB/UKW-oder ein MW/UKW-Empfangsmodul, abhängig davon, wo Sie es erworben haben. Wenn Sie nicht sichere sind, welches Modul Sie haben,uchen Sie zunachst nach dem UKW-Antennenanschluss auf der Geräterückseite. Wenn sich rechts daneben ein MW-Anschluss befindet, wurde Solo mit einem MW/UKW-Modul ausgerüstet. Befindet sich daneben nur eine Deckplatte, haben Sie ein DAB/UKW-Modul.

Solo verfügt über folgende Funktionen:

■ bis zu 30 Sendervoreinstellungen
volle RDS-Informationen für UKW (falls übertragen), Programmdaten für DAB
Anzeigen für UKW-Signalstarke und DAB-Datenrate

Sendersuche

Wenn Sie bei der Wiedergabe von Radio MODE drücken, wird zwischen den beiden Tuning-Modi („Preset" und „Tune") umgeschaltet. Der Name des ausgewählten Modus wird kurz im Display angezeigt.

Im Modus „Preset“ konnen Sie durch Drucken von 念 oder 念 auf der Fernbedienung (oder auf der Gerätevorderseite) die vorherige/nachste Sendervoreinstellung (falls angegeben) auswahlen. Beachten Sie, dass diese Tasten im Preset-Modus nicht genutzt werden konnen, wenn keine Voreinstellungen definiert sind.

Im Modus „Tune" wird die MW/UKW-Frequency gewechselt bzw. der{nachsten DAB-Radiosender aus der Senderliste gewählt.

UKW/MW

Wenn Sie einen Suchlauf nach neuen Sendern durchführten möchten, vergewissern Sie sich, dass Solo sich im Tuner-Modus (siehe oben) befindet.

Automatischer Sendersuchlauf: Halten Sie oder auf der Fernbedienung (oder auf der Gerätevorderseite) mindestens eine Sekunde gedrückt, um den automatischen Sendersuchlauf zu starten. Soloucht einen Radiosender mit ausreichender Sendeleistung und halt dann an. Drücken Sie eine der Tasten erneut, um den{nachsten Sender zuuchen. Der automatische Sendersuchlauf Funktioniert fur UKW und MW.
Manueller Sendersuchlauf: Drucken Sie und oder auf der Gerätevorderseite), um die gewünschte Frequenz auszuwahlen. Damit konnen Sie eine bestimmte Frequenz einstellen. Außer dem konnen Sie so einen Sender einstellen, der für den automatischen Suchlauf zu schwach ist.

DAB

Die Auswahr der Sender unter DAB understandsichs von der Auswahr unter UKW oder MW. Sie müssen nicht wissen, auf welcher Frequenz der gewünschte Sender übertragen wird, das wird vom Gerät erledigt. Wahlen Sie „DAB" als Quelle und drücken Sie MENU. Schalten Sie durch die Menuoptionen (siehe Seite 11), bis „DAB Setup" angezeigt wird. Dieser Menüeintrag enthalt zwei Optionen: „Scan" und „Erase settings". Wenn Sie „Scan" wahren,ucht Solo nach neuen DAB-Sendern. Werden Sender gefunden, werden sie automatisch in die Liste der verfügbaren Sender aufgenommen. Drücken Sie MENU erneut, um das Menu zu verlassen. Drücken Sie zum Auswahlen eines DAB-Radiosenders die Taste oder auf der Fernbedienung, bis der Name des gewünschten Senders angezeigt wird. Nach etwa zwei Sekunden wird der Sender automatisch gewählt.

Programmieren von Sendervoreinstellungen

Außer dem können Sie auch ihren Lieblingsradiosender in einem der von Solo zur Verfugung gestellten voreingestellten Radiosender speichern. Dadurch können Sie zukünftig schnell den Radiosender aufrufen, ohne diesen erneut einstellen zu müssen. Bei Solo können Sie bis zu 30 voreingestelle Radiosender verwenden, die zwischen DAB und FM oder AM und FM (je nach Produktkonfiguration) aufgeteilt werden.

Suchen Sie den Radiosender, der gespeichert werden soll. Sie konnen einen Sender in den Voreinstellungen 1-9 speichern, indem Sie die Taste mit der entsprechende Zahl auf der Fernbedienung gedrückt halten, bis „Preset Saved" (Voreinstellung gespeichert) auf dem Display angezeigt wird.

Alternative dazu, um Voreinstellungen mit einer hohenen Nummer auszuwahlen, können Sie MENU drücken, um das Konfigurationsmenü von Solo aufzurufen (ausfuhrlich auf Seite 11 beschrieben), und dann durch das Menu blättern, bis „Store Preset" (Voreinstellung speichern) auf dem Display angezeigt wird. Drücken Sie - und + auf der Fernbedienung (▶ oder▶ auf der Gerätevorderseite), um die für den Sender gewünschte Sendernummer auszuwahlen. Wenn die Voreinstellung bereits verwendet wird, wird der Name oder die Übertragungsfrequency des Senders der Voreinstellung in

der unteren Zeile des Displays angezeigt. Wenn die Voreinstellung noch nicht vergeben ist, wird dies durch „Empty" angezeigt. Wenn die gewünschte Sendernummer angezeigt wird, drücken Sie OK, um die Voreinstellung zu speichern. Beachten Sie, dass beim Speichern eines Radiosenders in einer Voreinstellung, die bereits für einen Sender vergeben ist, die alte durch die neue Sendervoreinstellung gelöscht wird.

Die Sender bleiben auch dann gespeichert, wenn Solo vom Netz getrennt wird.

Auswahlen von Sendervoreinstellungen

Solo muss sich im Preset-Modus befinden, bevor voreingestellte Sender ausgewählt werden können (siehe oben).

Sie können durch die voreingestellten Sender blättern, indem Sie oder auf der Fernbedienung (oder auf der Gerätevorderseite) drücken. Außer dem können Sie Voreinstellungen auch direkt über den Nummernblock der Fernbedienung auswahlen. Weitere Informationen zu dieser Funktion finden Sie auf Seite 6.

Allgemeine Hinweise

Aufstellen des Geräts

Stellen Sie das Gerät auf einer ebenen, festen Oberfläche auf. Achten Sie darauf, dass das Gerät keinem direkten Sonnenlicht oder Wärme- bzw. Feuchtigkeitsquellen ausgesetzt ist.
Stellen Sie das Gerät nicht auf eine Endstufe oder eine andere Wärmequelle.
- Stellen Sie das Gerät nicht in ein geschlossenes Bücherregal oder einen Schrank, es sei dann, es ist für ausreichende Belüfung gesört. Das Gerät wird bei Normalbetrieb warm.
Stellen Sie kein anderes Gerät auf das SoloSystem, da dadurch die Luftungsschlitze verdeckt werden können, was zu einer Überhitzung des Geräts führen kann. Außer dem wurde sich das andere Gerät ebenfalls erwärmen.

Vergewisern Sie sich, dass sich nichts vor dem Empfänger der Fernbedienung in der Mitte der Gerätevorderseite befindet, da dies die Funktion der Fernbedienung beeinträchtigen wurde. Wenn keine direkte Sichtverbindung möglich ist, können Sie am Fernbedienungsanschluss an der Geräterückseite einen externen Infrarotempfänger anschließen.
Stellen Sie keinen Plattenspieler auf\ deses Gerät. Plattenspieler reagieren sehr\ empfindlich auf das von Netzeilen erzeugte\ Rauschen, was als Hintergrundbrummen zu\ hören ist, wenn sich der Plattenspieler zu\ dicht am Gerät befindet.

Verbindungskabel

Wir empfehlen den Einsatz hochwertiger abgeschirmter Kabel, da mindererwertige die Wiedergabequalität des Systems beeinträchtigen. Verwenden Sie nur Kabel, die auf das jeweilige Einsatzgebiet ausgelegt sind, da andere Kabel eine andere Impedanz aufweisen, was zu einer Verminderung der Systemleistung führt. Alle Kabel sollenn so kurz wie möglich gehalten werden.

Sie sollen den Verkabelung der Geräte darauf achtenden, dass das Netzkabel so welt wie möglich von den Audiokabeln entfernt ist. Andernfalls kann es zu unerwänschtem Rauschen in den Audiosignalen kommt.

Aufstellen der Laufsprecher

Die hier gegebenen Hinweise gelten allgemein für das Aufstellen von Laufsprechern. In der Dokumentation zu den Laufsprechern führen Sie genauere Angaben und Hinweise zur Positionierung und Installation.

Positionierung

Lautsprecher sollenen auf einem ständer 15-40 cm vor der hinteren Wand und mindestens 60 cm von den Seitenwänden aufgestellt werden. Lautsprecher sollenen niemals auf dem Fußboden (es sei dann, sie sind davon ausgelegt) oder in Ecken aufgestellt werden.

Ihr Hörerlebnis hängt von der Akustik des Raums ab. Sie sollen mit verschiedene Positionen experimentieren, bis das Klangbild

optimal ist. Stellen Sie die Laufsprecher zuerst in einem Abstand von 2-3 m zueinander und ca. 15 cm von der Wand auf.

Laatsprecherständer

Je stabiler ein Lautsprecher steht,esto better ist sein Klang.Wir empfehlen die Verwendung stabiler Metallstandier mit einer Höhe von 40-60 cm.Mit gedampften Ständern, die nicht „klingen", wenn Sie mit einem Stift dagegen schlagen (entweder aufgrund ihrer Bauweise oder weil sie feinem Sand gefuelt sind) erzielen Sie das Beste Ergebnis. Stellen Sie sicher, dass die Ständer und/oder Lautsprecher nicht wackeln.

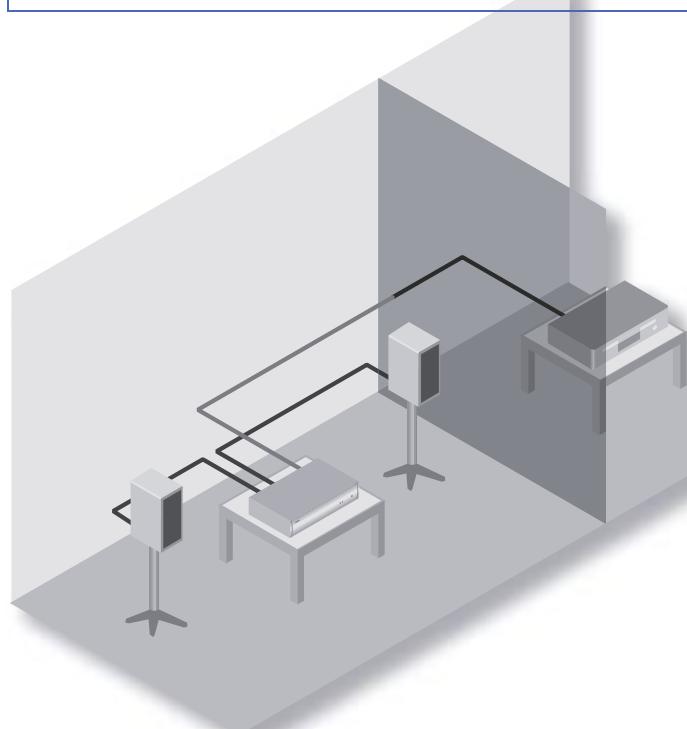

Wiedergabe in einem zweiten Raum

Solo verfügbar über zwei getrennte Lautstärkeregeler, über die Sie dieselbe Ausgabe in zwei verschiedenen Räumen wiedergeben können. Sie besoinen dazu Folgendes:

eine Endstufe (z. B. Arcam P80) und Lautsprecher
entspruchende Kabel (siehe oben)
einen Fernbedienungsempfänger (optional, erhältlich bei Ihr dem Arcam-Handler)
eine zweite Solo-Fernbedienung (optional, erhältlich bei Ihrem Arcam-Handler)

Stellen Sie folgende Verbindungen her:

1. Vergewissem Sie sich, dass alle Geräte ausgescheltet und von der Stromversorgung getrennt sind.
2. Verbinden Sie die Ausgänge „Zone 2" von Solo mit den Audioeingangen der Endstufe.
3. Verbinden Sie die Lautspricher mit den Anschlüssen der Endstufe. Beachten Sie beim Anschluss die Hinweise unter „Lautspricher" auf Seite 4.
4. Stecken Sie den Empfänger für die Fernbedienung des zweiten Raums in den Anschluss „In Zone 2" auf der Rückseite von Solo.
5. Stellen Sie die Stromversorgung der Geräte wieder her und schalten Sie sie ein Die Ausgabe sollen über die Endstufe erfolgen. Sie können die Lautstärke über die Fernbedienung regeln.

Beachten Sie, dass der zweite Raum immer stummgeschaltet ist, wenn Sie das Solo-System einschalten, und Sie die Stummschaltung entsprechend deaktivieren müssen. Dadurch wird vermieden, dass eine unerwünsche Ausgabe der Musik im zweiten Raum erfolgt.

Audioeingänge

Solo verfügbar über vier Audioeingänge und eine Bandschleife, über die Sie andere Audioquellen anschließen können (Sielekonsole, TV, DVD-Player usw.). Drei dieser Eingänge und die Bandschleife befinden sich auf der Rückseite und einer auf der Vorderseite des Geräts. Die Beschriften auf der Rückseite sind nur Vorschläge, da alle drei Eingänge dieselben Merkmale (Hochpegel-Eingang) haben und passende Geräte mit einem beliebigen Anschluss verbunden werden können.

Zum Anschließlich eines Geräts an der Gerätherückseite benöttigen Sie ein Cinch-Stereokabel in passender Länge und für den Eingang an der Gerätevorderseite ein Kabel mit einem 3,5-mm-Stereoklinkenstecker. Verbinden Sie den Audioausgang des gewünschten Geräts mit einem der Eingänge des Solo und vergewissern Sie sich, dass die Stecker festeingesteckt sind. Verwenden Sie immer hochwertige Kabel, um die bestmögliche Klangqualität zu erhalten.

Bandschleife

Die Bandschleife dient zum Anschluss eines externen Kassettendecks am Solo.

TAPE OUT: Verbinden Sie diese Ausgangsbuchsen mit den Eingangsbuchsen des Kassettendecks, die normalerweise mit RECORD beschrifftet sind.

TAPE IN: Schließen Sie hier die Ausgabe des Kassettendecks, die normalerweise mit PLAY beschrifftet sind, an.

Anschließlich eines Plattenspielers

Solo ist nicht mit einem Phono-Vorversteller ausgestattet. Wenn Sie einen Plattenspieler anschließen möchten, bereitsigen Sie einen externen Vorversteller. Bei Ihr hem Handler erhalten Sie weitere Informationen und Empfehlungen dazu.

Audioausgabe

TAPE OUT: Dieser Ausgang liegt vor der Lautstärkeregelung, d. h. die Quelle wird direkt an diesen Ausgang weitergeleitet. Sie konnen an thisem Ausgang ein Kassettendeck oder ein anderes Aufnahmegerät anschließen. In keinem Fall sollen den Sie hier eine Endstufe anschließen. Beachten Sie, dass dieser Ausgang bei Auswahl von Tape als Quelle stummgeschaltet wird, um Rückkopplungen zu verhindern.

PRE OUT: Um die Klangqualität noch weiter zu verbessern oder wenn Sie mehr als die von Solo zur Verfügung gestellten 50 W pro Kanal wünschen, können Sie eine externe Endstufe oder einen Subwoofer anschließen. Verbinden Sie diese Anschlüsse mit den Eingängen des Subwoofoers bzw. der Endstufe. Wenn Sie eine Endstufe verwenden, schließen Sie die Lautsprecher an dieser an.

ZONE 2 OUT: Dieser Ausgang wird verwendet, wenn Sie ein System in einem zweiten Raum anschließen. Schlieben Sie hier den Veränder aus dem zweiten Raum an. Der Ausgabepegel ist von der Lautstärkeregelung des zweiten Raums abhängig.

CD OUT: Dieser Ausgang überträgt das digitale Ausgangssignal der CD- oder DAB-Stufe (falls installiert) von Solo und kann für digitale Aufnahmen mit einem kompatiblen Aufnahmegerät (z. B. MiniDisc) verwendet werden. Wird eine CD wiedergegeben, überträgt dieser Ausgang ein Signal mit einer Sample-Rate von 44,1 kHz, bei DAB-Radio beträgt die Sample-Rate 48 kHz.

Kopfhörer

Auf der Vorderseite des Solo-Systems finden Sie einen Anschluss für Kopfhörer. Schließen Sie den Kopfhörer an der Buchse auf der linken Seite der Gerätevorderseite an. Wenn Sie einen Kopfhörer anschließen, wird die Hauptausgabe und der Vorveränderk automatisch stummgeschaltet, die Ausgabe an „Zone 2" bleibt aktiv.

These Buchse ist für Kopfhörer mit einer Impedanz zwischen 8Ω und 2 kΩ geeignet, die mit einem 3,5-mm-Stereoklinkenstecker ausgerüstet sind. Der Kopfhörerausgang ist immer aktiv, außer wenn Solo stummgeschaltet ist.

These Anschlüsse sind zur Verwendung bei Installationen in mehreren Räumen gedacht. Im normalen Betrieb besteht Sie diese Anschlüsse nicht. Wenn Sie diese Funktionen jedoch verwenden möchten, erhalten Sie weitere Informationen zum Herstellen dieser Verbindungen im Dokument „Solo Remote Control", das Sie von unserer Website (www.arcam.co.uk) herunterlagen können.

12V TRIGGER: An dieser Ausgang liegt ein 12-V-Signal an, wenn das Gerät eingeschaltet ist (d. h. weder „Aus" noch im Stand-by-Modus). Sie können damit automatisch eine Endstufe oder andereCompatible Komponenten, die am Solo angeschlossen sind, einschalten, wenn Solo eingeschaltet wird.

IN LOCAL: Dieser Anschluss erhögt den Empfang des Fernbedienungssignals, wenn der Sensor verdeckt oder für die Fernbedienung „nicht sightbar" ist. Ein externer Sensor empfängt das Signal von der Fernbedienung und leitet es an diesen Eingang über ein entsprechendes Kabel weiter.

IN ZONE 2: Verwenden Sie diesen Anschluss, wenn Sie ein weiteren System, das über einen Fernbedienungssensor verfügbar, in einem zweiten Raum verwenden. Der externe Sensor empfängt das Signal von der Fernbedienung und leitet es an diesen Eingang über ein entsprechendes Kabel weitere.

OUT: Dieser Ausgang überträgt alle

Signale, die über den Fernbedienungssensor an der Gerätevorderseite sowie die beiden externen Sensoreingänge („In Local" und „In Zone 2") eingehen. Hiermit konnen Sie die Fernbedienungsbefehle an andere Geräte (möglicherweise an anderen Standorten) weiterleiten. Beispiel: Die Befehle für einen DVD-Player konnen vom Solo empfangen und über diesen Ausgang an den DVD-Player in einem anderen Raum weitergeleitet w

RS232-Steuerung

Solo verfügt über eine serielle RS232-Schnittstelle, über die die Fernbedienung von einem PC oder ähnlichem Gerät möglich wird. Im Normalbetrieb wird dieser Anschluss nicht verwendet. Wenn Sie diese Art der Fernbedienung testen möchten, finden Sie weitere Informationen auf der Arcam-Website.

Radioantenna

Solo hat einen sehrigen Radioempfang, aber nur, wenn das empfangene Signal gut ist. Solo ist entweder mit einem DAB/FM- oder AM/ FM-Empfangsmodul ausgestattet, je nachdem, wo Sie es gekauft haben. Unabhängig davon, welches Modul installment ist, sollen den Sie jeder immer eine Außenantenne verwenden, um den besten Empfang zu erhalten.

DAB

Wenn das Sendersignal in Ihrm Gebiet sehr stark ist, kann die beigeufige Innenantenne ausreichend sein. Befestigen Sie die Antenna an der Wand und bringen Sie darauf die beiden Drahte vertikal an. In Gebieten mit einem schwachen Sendersignal sollenn Sie eine Außenantenne verwenden, um möglichst weitere Sender empfangen zu konnen.

DAB-Sender werden auf „Band III" oder „L-Band" (oder beiden) übertragen. Welche Übertragungsfrequency in Ihrm Gebiet verwendet wird erfahren Sie entweder von Ihrm Händler oder auf www.WorldDAB.org. In Band III-Übertragungsgebieten sollen Sie eine Yagi-Antenne mit mehreren Elementen verwenden, wenn Sie welt von der Sendestation entfernt sind bzw. eine gerichtete Antenne oder eine Dipolantenne, wenn Sie sich in der Höhe mehrerer Sendestationen befinden. (In Großbritannien, einem Band III-Bereich, sollte diese Antenne mit vertikalen Elementen erstellt werden, da die Übertragungen vertikal polarisiert sind.) Wenn die DAB-Dienste in Ihrm Gebiet im L-Band übertragen werden, sollen den Sie sich von Ihrm Händler beraten halten, welche Antenne am besten geeignet ist.

Die Art der Antenne, die Sie verwenden sollenn hangt von ihren bevorzugten Sendern und den lokalen Bedingungen ab. Wenn Sie z. B. ausschließlich UKW-Sender horen und in Ihr dem Gebiet eine gute UKW-Signalstarke besteht, dann ist eine einfache Antenne (innen oder außen) meistens ausreichend. In einem Gebiet mit schwachen Signalen ist zum Empfang von DAB-Sendern eine Außenantenne mit gutter Verständigung erforderlich.

Für den besten Empfang von DAB- und UKW-Sendern ist elev. eine Antennenweiche erforderlich (siehe gegenüber liegende Abbildung). Diese kombiniert die beiden empfangenen Signale der Antennen (DAB und UKW) und leitet sie in einem Antennenkabel an das Gerät. Wenn keine Antennenweiche verwendet wird, erhalten Sie von der Antenne, die Sie für DAB und UKW gewählt haben, elev. keinen optimalen Empfang.

Lassen Sie sich von Ihrem Arcam-Handler oder einem Antennenfachmann in ihrer Umgebung beraten.

Sowohl die Dachantenne als auch die Drahtannte solften mit einem F-Stecker an der UKW-Antennenbuchse an der Geräterückseite angeschlossen werden.

UKW/MW

Für den Empfang von VHF-Radiosignalen ist eine UKW-Antenne erforderlich und für MW-Signalen eine MW-Antenne.

UKW-Antenne

Im Lieferumfang istzarue UKW-Bandantenne als Zubehor enthalten, fur einen optimalen UKWRadioempfang empfehlen wir noch eine auf dem Dach oder Dachboden montierte Antenne. In manchen Gegen denst evtl. Kabelradio verfurbar oder es ist eine Gemeinschaftsantenne installiert (z.B.in einem Mehrfamilienhaus).In der Wohnung solte in diesen Falle n eine Buchse mit der Bezeichnung 己 K W ^ (^ ) oder VHF" (nicht die mit der Bezeichnung 己 T V ^ ) installiert sein, die Sie mit dem Anschluss 己 M ^ von Solo verbinden sollenn.

Wenn Sie das mitgelieferte Bandkabel verwenden möchten, befestigen Sie es so hoch wie möglich an einer Wand. Die T-Elemente sollen den horizontal angebracht werden. Testen Sie verschiedene Wände des Raums, um hersatzfinden, wo Sie den besten Empfang haben, und verwenden Sie ReiSnagel oder Klebeband, um die Antenne T-formig anzubringen. Achten Sie damit daraufuf, dass die ReiSnagel nicht mit dem Antennendraht in Berührung kommt.

MW-Antenne

Eine MW-Rahmenantenne ist im Lieferumfang enthalten. Schließen Sie diese Antennne an den Anschlüssen „AM" und „GND" auf der Geräterückseite an. Es ist damit egal, welche Leitung sie wo anschließen. Stellen Sie die Antennae in einiger Entfernung vom Solo-System, Fernsehgeräten, Computern oder anderen Geräten auf, die „Funkrauschen" erzeugen. Drehen Sie die Antenne, bis Sie den besten Empfang erhalten.

In Gebieten mit schwachem Empfang oder in Gebäuden mit Stahlbeton konnen Sie einen drei bis fünf Meter langen Draht verwenden, um den Empfang zu verbessern. Bringen Sie diesen Draht so hoch wie möglich an der Außenseite des Gebäudes an und schreiben Sie ein Ende des Drahts zusammen mit der MW-Antenne an der Antennenbuchse „AM" an.

Antennenweiche

Montage der UKW-Rahmenantenne

1. Entfernen Sie den Kabelbinder und wickeln Sie das Kabel ab. Klappen Sie den Kunststoffänder durch den Rahmen nach vorne.

1. Führn Sie die Lasche in den Schlitz am Fuß des Ständers ein, bis es klickt.

1. Verbinden Sie die Kabel mit dem AM- Anschluss auf der Geräterückseite. Drehen Sie die Antenne, bis Sie den besten Empfang haben.

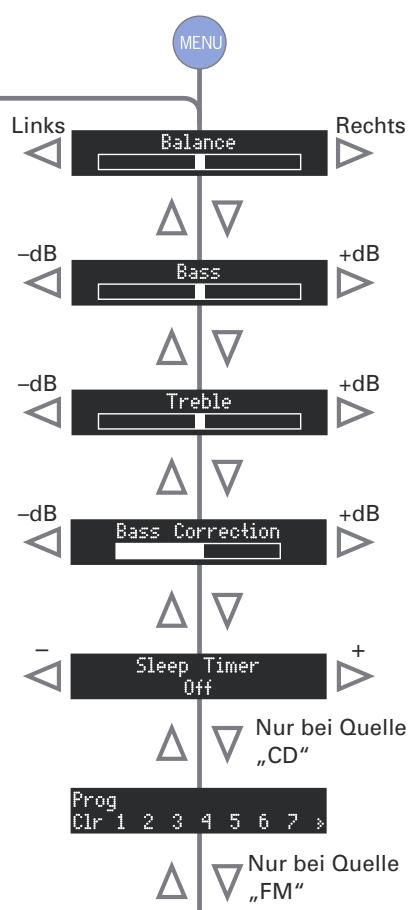

Erweiterte Funktionen

Zustand beim Einsatzen

DAB BBC R2 Vol:45 128K

FM Mode Stereo

Einstellungen loschen

OK -

DAB Setup
ase Settin

Nach verfügbar Sendern suchen

FM Mode Mono

A

Nur bei Quelle "DAB"

DAB Setup Scan

bei Quelle „DAB“, "oder „AM"

+Vore

Store Preset 1? BBC R1

nstel

+Voreinstellung

Erase Preset 1? BBC R1

Voreinstellung bestätigten

Voreinstellung bestatigen

Ers

Konfigurieren des Geräts

Sie können verschiedene Einstellungen individuell vornehmen sowie eine Reihe von Funktionen an Ihr HiFi-System anpassen. Die folgende Abbildung hilft bei derSuche nach den verfügbarbaren Einstellungen.

Anpassen der Horeinstellungen

In normalem Betrieb werden im Display die aktuelle Lautstärke, die gewährte Audioquelle und zusätzliche Informationen zur Quelle (z. B. die Wiedergabezeit einer CD) angezeigt. Drücken Sie zum Anpassen der Höreinstellungen MENU an der Gerätevorderseite bzw. auf der Fernbedienung. Verwenden Sie die Tasten, um eine bestimmte Einstellung auszuwahlen und anzupassen.

Balance [Balance]

Mit dieser Einstellung erhöhen Sie die Lautstärke eines Kanals (links oder rechts) in Relation zum anderen. Normalerweise brauchen Sie an dieser Einstellung keine Anpassung vorzunehmen, aber wenn Sie gewohnheitsmäßig;naher an einem Lautsprecher sitzen als am anderen, konnen Sie durch Ändern der Balance das Stereobild an ihre Hörposition anpassen.

Tiefen [Bass]

Mit dieser Einstellung ändern Sie die relative Lautstärke der tieferen Frenzen in einem Musiktitel. Wenn Sie der Meinung sind, die Musikäre nicht „warm" genug, erhöhen Sie die Tiefen, wenn die Musik zu „dumpf" ist, nehmen Sie Tiefen hereus. Sie auch „Tiefenkorrektur".

Hohen [Treble]

Mit dieser Einstellung ändern Sie die relative Lautstärke der hohenen Frenquenzen in einem Musiktitel. Wenn Sie der Meinung sind, dass Perkussionselemente in der Musik verloren gehen, erhöhen Sie diesen Wert. Wenn die hohen Frenquenztöne zu dominant sind, verringern Sie diesen Wert.

Beachten Sie, dass bei angeschlossenen Kopfhörern die Regler für Tiefen und Höhen deaktiviert sind.

Tiefenkorrektur [Bass correction]

Im Normalfall sollen den sie diese Einstellung nicht benötigen (lassen Sie den Minimalwert stehen). Tiefenkorrektur kann verwendet werden, wenn Lautsprecher angeschlossen sind, die einen eingeschränkten Frequenzbereich haben und deshalb sehr tiefe Töne nicht wiedergegeben konnen. Durch Erhöhen these Werts werden die tiefen Frenzen progressiv abgeschwächt, da sie nicht vom Lautsprecher wiederlegeben werden konnen, während die Lautstärke etwasHigherer Frenzen erhöht wird. Dies bedeutet, dass der gesamte „Tiefenwert“, den die Lautsprecher ausgegeben, dem vollen Frequenzbereich eines („großen“) Lautsprechers entspricht.

Sie können die Anlage durch Verwendung dieser Einstellung bzw nicht beschädigten, es wird jedoch empfohlen, dass Sie verschiedene Tiefen- und Höheneinstellungen testen, bis Sie eine gut klingende Kombination gefunden haben.

Sleep Timer

Mit diesen Zeitgeber konnen Sie einen Zeitraum festlegen, nach dem Solo automatisch in den Stand-by-Modus schaltet. Sie konnen diesen Zeitraum in 5-Minuten-Schritten bis zu maximal 2 Stunden festlegen.

CD-Programm

Um die Wiedergabereihenfolge einer CD zu programmieren, drücken Sie OK, wenn dieser Menüpunkt angezeigt wird. Die Wiedergabereihenfolge der CD wird dann wie angegeben in der Anzeige der CD-Programmierung (siehe rechts) eingebehen. Wenn Sie die Eingabe des Programms abgeschlossen haben, drücken Sie MENU, um den Programmiermodus zu beenden. Drücken Sie erneut MENU, um das Konfigurationsmenu von Solo zu beenden.

FM Mode

Dieser Menüeintrag wird nur angezeigt, wenn „FM“ als Audioquelle gewählt ist.

In Gebieten mit schwachen Sendersignalen kann es vorteilhalt sein, die Ausgabe des UKW-Tuner auf Mono einzustellen, daß bei Mono schon geringe Signalstärken akzeptable Ergebnisse

Erklärung der Symbole auf dieser Seite:

Taste am Gerät:

Taste auf Fernbedienung

Symbol:

Δ ▶	Hervorheiten des Titels, der zum Programm hinzugefegt werden soll
OK	Hinzufügen des Titels zum Programm
CLR	Löschen des letzten Programmeintrags
STOP	Zweimaligesücken der Taste STOP auf der Fernbedienung, um das gesamte Programm zulöschen

erzielen. Ist die Signalstärke in Ihr Gemiet gut, konnen Sie die Einstellung „Stereo" beibehalten.

DAB Setup

Dieser Menüeintrag wird nur angezeigt, wenn „DAB" als Audioquelle gewählt ist.

Dieser Menüpunkt enthalt zwei Optionen: „Scan" und „Erase settings". Wenn Sie „Scan" wahren, sich Solo nach neuen DAB-Sendern. Werden Sender befinden, werden sie automatisch in die Liste der verfügbaren Sender aufgenommen.

Beim Suchen nach neuen Sendern werden alte, nicht mehr aktive Sender nicht gelöscht. Es kann also sein, dass die Beste enthalt, die gar nicht mehr empfangen werden konnen. Wahlen Sie in thisem Fall die Option „Erase settings" und führen danach einen neuen Suchvorgang durch. Nach Abschluss des Suchvorgangs befinden sich nur aktuelle Sender in der Beste.

Set Preset

Dieser Menüeintrag wird nur angezeigt, wenn „DAB“, „FM“ oder „AM“ als Audioquelle gewählt ist. Weitere Informationen finden Sie unter „Programmieren von Sendervoreinstellungen“ auf Seite 7.

Anpassen der Lautstärke von Zone 2

Halten Sie MENU auf der Gerätevorderseite gedrückt, bis „Z2 Vol“ angezeigt wird, und verringern bzw. erhöhen Sie mit dem Lautstärkeregler die Lautstärke von Zone 2. Drücken Sie erneut MENU, um den Modus zu beenden.

Einrichten der Uhr- und Alarmzeit

Drücken Sie MENU, wenn sich Solo im Stand-by-Modus befindet, um die Uhr- und Alarmzeit einzurichten.

Wahlen Sie mit der Pfeiltaste nach rechts bzw. links der Fernbedienung den zu ändernden Eintrag aus und ändern Sie den Wert mit der Pfeiltaste nach oben bzw. unter. Beispiel: Drücken Sie MENU, um das Uhr-/Alarm-MENU aufzurufen.Jetzt konnen Sie mit den Tasten nach oben bzw. unter zwischen dem Einstellen der Uhr- oder einer Alarmzeit wechseln.

Sie konnen im bis zu vier verschiedene Alarmzeiten einrichten.

Stoppen oder Anhalten eines Alarms

Um einen ausgelösten Alarm auszuschalten, drücken Sie den Netzschalter an der Gerätevorderseite oder auf der Fernbedienung. Außen dem können Sie auch OK drücken, um den Pausiermodus ( „snoopze" ) aufzurufen. Der Alarm wird dadurch nach 10 Minuten erneut ausgelöst. Drücken Sie den Netzschalter, um den Pausiermodus abzubrechen.

Vorverträker

Eingänge
Max. Eingangspegel	2,5Vrms
Eingangsimpedanz	47kΩ
Störabstand	105dB
Koaxialausgänge
Max. Ausgangspegel	2,5Vrms
Ausgangsimpedanz	500Ω
Optischer Ausgang (TOSLINK)
Sample-Rate	44,1 kHz (bei CD-Wiedergabe), 48 kHz (bei DAB-Empfang), sonst stummgeschaltet

Verträker

Dauerleistung pro Kanal, 80kHz Maßbandbreite
beige Kanäle, 4Ω, 1kHz	75Wrms, 0,013% THD+n
Klirr faktor, 4Ω, beige Führungen 80% Leistung, 1kHz	0,011%, THD+1
CD-Wiedergabe
D/A-Wandler	Wolfson 24-Bit Multilevel Delta-Sigma DAC
Frequenzumfang (±0.5dB)	20Hz-20kHz

DAB-Empfänger (falls installiert)

D/A-Wandler	AKM 96 kHz 24-Bit Delta-Sigma DAC
Frequenz-Abstimmungsumfang	174–240MHz (Band III)1452–1490MHz (L-band)
Empfindlichkeit (typisch)	-98dBm (VHF-Messung gemäß EN50248)
Eingangsimpedanz	50Ω
Max. Audiodatenrate	224 kB/s MPEG Layer II, Schutzebene 3
Max. gespeicherte Dienste	128

UKW-Empfänger

Frequenz-Abstimmungsumfang	87,5–108MHz
Empfindlichkeit (typisch)	2μV
Störabstand (bei 200 mV)	58dB
Verzerrung (Klirrfaktor bei 200 mV)	0,5%

MW-Empfänger (wenn angeschlossen)

Frequenz-Abstimmungsumfang	522–1611kHz
Störabstand (bei 200 mV)	40dB
Verzerrung (Klirrfaktor bei 30% Modulation)	1,5%

Allgemeines

Versorgungsspannung	100, 115 oder 230 V Wechselstrom, landesabhängig
Leistungsaufnahme	VA-Stand-by 3.2W; VA-Betrieb 50W (typisch), 400W (max.)
Abmessungen (BxTxD)	B430mm x T350mm x H79mm
Nettogewicht	7,75 kg
Gewicht inkl. Verpackung	10,5 kg
Mitgeliefertes Zubeñor	Netzkabel Dipol-Drahtantenne (Band III) Fernbedienung mit zwei AAA-Batterien Bedienungsanleitung und Registrierungskarte

Störungen (Funkinterferenzen)

Solo ist ein Audiogerät, das Mikroprozessoren und andere digitale Elektronikbauteile enthalt. Es entspricht hochsten Anforderungen hinsichtlich der elektromagnetischen Verträglichkeit.

Sollte das Gerät Interferenzstörungen beim Radio- oder Fernsehempfang verursachen (was Sie durch Einund Ausschalten des Gerätes feststellen können), gehen Sie folgendermaßen vor:

Richten Sie die Empfangsantenne des Empfängers neu aus, oder verlegen Sie das Antennenkabel soweit entfernt wie möglich vom betroffenen Gerät und seiner Verkabelung.
Stellen Sie den Empfänger an einer anderen Stelle auf.
Schlieben Sie den Empfänger an einer anderen Stromquelle als das betroffene Gerät an.

Wenn das Problem weiterhin besteht, wenden Sie sich an ihren Arcam-Händler.

Produktgarantie

Weltweite Garantie

Sie sind berechtigt, das Gerät während der ersten zwei Jahre nach Kaufdatum bei einem autorisierten Arcam-Fachhändler kostenlos reparieren zu halten, unter der Voraussetzung, dass es ursprünglich bei einem Arcam-Händler erworben wurde. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Unfall, Missbrauch, Verschleiß, Vernachlässigung oder unauthorisierte Veränderungen bzw. Reparaturen entstehen. Außen dem wird keinerlei Verantwortung für Schäden oder Verlust des Gerätes während des Transports zum oder vom Garantienehmer übernommen.

Die Garantie umfasst Folgendes:

Teile- und Arbeitsstundenkosten bis zu zwei Jahre nach dem Kaufdatum. Nach Ablauf von zwei Jahren müssen Sie die vollen Kosten für Ersatzteile und Arbeitsstunden tragen. Versandkosten werden nicht übernommen.

Inanspruchnahme der Garantie

Das Gerät sollte in der Originalverpackung an den Handler zurückgegeben werden, bei dem es erworben wurde. Ist dies nicht möglich, konnen Sie es auch direkt an den Arcam-Vertreter in Ihrlem Land schicken.

Der Versand sollte frei Haus durch einen angesehenen Kurier erfolgen – nicht mit der Post. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Handler übernommen wird, sollen den Sie das Gerät entsprechend versichern.

Weitere Informationen erhalten Sie vom Arcam-Kundendienst:

oder www.arcam.co.uk.

Probleme?

Kann Ihr Arcam-Handlinger Fragen zu dieser oder einem anderen Arcam-Produkt nicht beantworten, wenden Sie sichitte an den Arcam-Kundendienst, und wir versuchen uns Mochlgestes, Ihnen zu halten.

Handbook

Manuel

Handbuch

Handleiding

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN

16. Schade die reparatie vereist

Voorinstellungenprogrammeren

Voorinstellungen selecteren
