Type de produit	Commutateur KVM à 4 ports
Marque	IOGEAR
Modèle	GCS614A
Nombre de ports ordinateur	4
Connecteurs console	1 x clavier PS/2, 1 x souris PS/2, 1 x VGA, 1 x audio (haut-parleur)
Connecteurs ordinateur	4 x clavier PS/2, 4 x souris PS/2, 4 x VGA, 1 x audio (via câbles intégrés)
Résolution vidéo maximale	2048 x 1536
Sélection de port	Touches de raccourci clavier (Verr Num + * ou -)
Modes de fonctionnement	Sélection directe, Recherche automatique, Saut
Alimentation	Auto-alimenté via câbles KVM
Poids	0,9 kg
Matériau du boîtier	Plastique
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	0 ~ 80% HR (sans condensation)
Garantie	Garantie limitée de 3 ans
Câbles intégrés	Oui, câbles KVM 4 en 1 de 1,8 m
Support audio	Partage de haut-parleurs entre ordinateurs
Compatibilité	PC et Mac (adaptateur Mac requis)
Indicateurs LED	4 LEDs pour état des ports
Émulation clavier/souris	Oui, pour démarrage sans erreur
Logiciel requis	Aucun
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Mise à la terre des périphériques pour éviter les décharges électrostatiques.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Contacter le support technique pour tout problème.

FOIRE AUX QUESTIONS - GCS614A IOGEAR

Comment basculer entre les ordinateurs connectés ?

Utilisez les touches de raccourci clavier : maintenez la touche Verr Num enfoncée, appuyez sur * ou -, relâchez Verr Num, puis appuyez sur le numéro de port (1, 2, 3 ou 4) correspondant à l'ordinateur souhaité.

Que faire si le clavier ne répond pas ?

Vérifiez que tous les câbles sont bien branchés. Réinitialisez le clavier en le débranchant puis rebranchant du port console. Réinitialisez le commutateur en éteignant les ordinateurs, débranchant les câbles KVM pendant 5 secondes, puis rebranchant le tout.

La souris ne fonctionne pas correctement, que faire ?

Assurez-vous que la souris est en mode PS/2 et non série. Vérifiez les connexions. Réinitialisez la souris en la débranchant/rebranchant. Réinitialisez le commutateur comme indiqué. Vérifiez que le bon pilote est installé.

L'écran affiche une résolution incorrecte ou aucun affichage ?

Sélectionnez une résolution inférieure dans les paramètres d'affichage de l'ordinateur. Le commutateur supporte jusqu'à 2048 x 1536. Vérifiez que le moniteur est compatible et que les câbles VGA sont bien connectés.

Comment utiliser le mode recherche automatique ?

Activez le mode touche d'accès rapide (Verr Num + * ou -), puis appuyez sur A. Le commutateur bascule entre les ordinateurs allumés toutes les 5 secondes. Appuyez sur Échap ou Barre d'espacement pour quitter le mode.

Le commutateur ne s'allume pas ou aucun voyant LED n'est allumé ?

Vérifiez que les ordinateurs sont sous tension. Le commutateur est auto-alimenté via les câbles KVM ; assurez-vous qu'au moins un ordinateur est allumé et connecté correctement.

Puis-je utiliser ce commutateur avec un Mac ?

Oui, mais un adaptateur Mac (non fourni) est nécessaire pour la compatibilité des claviers et souris. Le commutateur supporte les résolutions Mac standard.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 2048 x 1536 avec prise en charge DDC2B pour les moniteurs Plug-and-Play.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Éteignez tous les ordinateurs, débranchez les câbles KVM du commutateur, attendez 5 secondes, puis rebranchez les câbles et rallumez les ordinateurs. Aucune réinitialisation logicielle n'est disponible.

Où puis-je obtenir du support technique ?

Visitez le site d'assistance IOGEAR à http://www.iogear.com/support ou contactez le service technique au 866-9-IOGEAR (866-946-4327) du lundi au vendredi de 8h00 à 17h00 (heure Pacifique). Vous pouvez aussi envoyer un email à [e-mail].

MODE D'EMPLOI GCS614A IOGEAR

Commutateur KVM à 4 ports avec câbles KVM intégrés

Manuel d'installation (GCS614A)

IOGEAR et le logo IOGEAR sont des marques de commerce ou des marques déposées de IOGEAR Inc. Microsoft et Windows sont des marques déposées de Microsoft Corporation. Tous les autres noms de marques ou de produits sont des marques de commerce ou des marques déposées de leurs détenteurs respectifs. IOGEAR n'offre aucune garantie d'aucune sorte quant aux informations données dans le présent document. Les informations contenues dans le présent document sont à titre informationnel et susceptibles de modification sans préavis. IOGEAR Inc. n'endosse aucune responsabilité quant aux inexactitudes ou erreurs qui auraient pu se glisser dans ce document.

Bienvenue

Merci d'avoir choisi l'un des commutateurs clavier, vidéo et souris les plus riches en fonctions sur le marché. Les commutateurs Micro Audio MiniView™ d'IOGEAR® constituent d'excellents accessoires de connectivité destinés à réduire la frustration que représente la gestion des systèmes informatiques multiples. Avec le Micro Audio Miniview™ de IOGEAR, vous pouvez accéder deux à quatre ordinateurs à partir d'une seule console (clavier, souris et moniteur), et leur permettre de partager les haut-parleurs multimédia. Le Micro Audio MiniView™ vous permet de changer de ports facilement en entrant des combinaisons de raccourcis clavier à partir du clavier. L'installation est rapide et facile : il suffit de brancher les câbles dans les ports appropriés.

Nous espérons que vous serez satisfait de votre Micro Audio MiniView™, une autre solution de connectivité de qualité supérieure d'IOGEAR®.

Table des matières

Bienvenue. 3 Contenu de l'emballage. 5 Vue d'ensemble 6 Fonctionnalités 7 Configuration minimum. 8 Introduction 10 Installation 11 Opération 14 Specifications 20 Dépannage 21 Support technique 23 Garantie

Contenu de l'emballage

Le présent paquet contient :

1 commutateur KVM à 2/4 ports Micro Audio MiniView 1 Manuel de l'utilisateur 1 Guide de démarrage rapide 1 Carte d'enregistrement de la garantie

Si l'un quelconque des éléments était endommagé ou absent, veuillez contacter votre revendeur.

Vue d'ensemble

Voici le commutateur KVM Micro Audio MiniView™ à deux ports d'IOGEAR® – Une solution simple pour ceux qui possèdent plus de PC qu'ils n'ont de mains. Utilisez un seul clavier, un seul moniteur et une seule souris pour commander deux systèmes de PC ou de Macintosh. Ce commutateur KVM autoalimenté possède une émulation de clavier et de souris pour garantir un fonctionnement fluide, et prend en charge les moniteurs Plug-and-Play et la plupart des souris à molette. Notre Votre technologie VSE Video Signal Enhancement® permet d'avoir un affichage riche, couleurs 32 bits, avec une résolution pouvant atteindre les 2048 x 1536. Avec les câbles KVM moulés à l'unité (1,8 m de long), il vous suffit simplement de brancher l'unité sur vos ordinateurs, et vous avez une solution KVM complète d'IOGEAR®.

• La prise en charge Macintosh nécessite l'adaptateur Mac de IOGEAR.

Fonctionnalités

Le plus petit commutateur KVM à 2/ports avec le support audio disponible. Utilisez un seul clavier, un seul moniteur et une seule souris pour commander deux ordinateurs. - Faites partager des haut-parleurs multimédia par deux ordinateurs. Des câbles moulés de 1,8 m simplifient l'installation. - Microsoft Intellimouse, Logitech FirstMouse+, MouseMan+, et d'autres souris spéciales sont prises en charge - Sélection des ports par le biais de touches d'accès rapide pratiques. Emulation de souris PS/2 pour un démarrage sans erreur. Economise de l'espace et réduit l'encombrement du bureau. - Prise en charge de moniteur Plug-and-Play. - Prend en charge les résolutions vidéo jusqu'à 2048 x 1536 - Pas de logiciel requis. Mode Recherche auto intégrée. Voyants LED pour un contrôle facile de l'état de fonctionnement. - Garantie limitée de 3 ans.

• Un moniteur VGA, SVGA ou Multisync capable de la résolution plus élevée que vous êtes susceptible d'utiliser sur n'importe lequel des ordinateurs de l'installation
• Une souris de style PS/2 Un clavier PS/2

Ordinateurs

Les équipements suivants doivent être installés sur chaque ordinateur qui doit être connecté au système :

• Une carte vidéo VGA, SVGA ou Multisync.
• Un port de souris (style PS/2) mini-DIN à 6 broches. Un port de clavier (style PS/2) mini-DIN à 6 broches.

Pour une intégrité de signal optimale et pour simplifier l'agencement, des câbles KVM 4 en 1 personnalisés de haute qualité ont été conçus dans le GCS612A et le GCS614A. Il n'y a aucun besoin pour un achat séparé de câbles.

Remarque: Les câbles KVM ont des connecteurs de clavier et souris de style PS/2. Le GCS612A et le GCS614A ne prennent pas en charge les claviers AT ou les souris série.

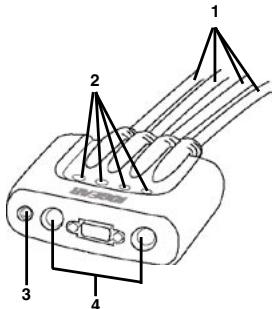

1. Cables KVM

Ces câbles 4 en 1 se connectent aux ports de clavier, vidéo, souris et audio sur les ordinateurs que vous installez. (Il faut ajouter les connecteurs aux extrémités des câbles).

2. Voyants LED de port

Une LED s'allume pour indiquer que le port correspondant est celui qui bénéficia de la priorité KVM. Selon le statut du port, la LED peut clignoter selon une routine spécifique.

3. Prise de haut-parleurs

Le câble de vos haut-parleurs (optionnel) se branche ici.

4. Ports de console

Votre clavier, moniteur et souris se branchent ici. Chaque port est marqué d'une icône permettant de l'identifier.

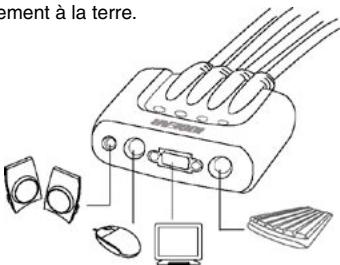

Étape 1.

Avant de commencer, veuillez mesurer vos ordinateurs hors tension quand vous allez connecter le commutateur Micro Audio MiniView™.

REMARQUE : Pour empêcher les dommages à votre équipement à cause de la décharge d'électricité statique, veuillez vous assurer que tous les périphériques faisant partie de l'installation sont reliés correctement à la terre.

1. Connectez votre moniteur au port VGA femelle sur votre Micro Audio MiniView™.
2. Connectez votre clavier PS/2 au port clavier PS/2 sur votre Micro Audio MiniView™.
3. Connectez votre souris PS/2 au port clavier PS/2 sur votre Micro Audio MiniView™.
4. Connectez vos haut-parleurs directement dans le port audio sur votre Micro Audio MiniView™.

Étape 2.

1. Connectez le cable VGA qui est intégré au cable KVM de Micro USB Audio MiniView™ au port VGA de votre ordinateur.
2. Connectez le câble de clavier PS/2 qui est intégré au câble KVM de Micro Audio MiniView™ au port clavier PS/2 de votre ordinateur.
3. Connectez le câble de souris PS/2 qui est intégré au câble KVM de Micro Audio MiniView™ au port souris PS/2 de votre ordinateur.
4. Connectez le câble d'Haut-parleur qui

est intégré au câble KVM de Micro Audio MiniView™ au port d'haut-parleur de votre ordinateur.

Étape 3.

Répétez les étapes 2 pour le reste de vos ordinateurs.

Étape 4.

Mettez vos ordinateurs sous tension.

Opération

Accéder à tous vos ordinateurs à partir d'une seule console ne peut pas être plus facile. Le GCS612A et le GCS614A utilisent les combinaisons de touches d'accès rapide pour fournir la priorité KVM à l'ordinateur de votre choix.

Le GCS612A et le GCS614A offrent les fonctionnalités de touche d'accès rapide suivantes

• Sélection du port actif
• Mode Recherche automatique
• Mode Sauter

Lancement du mode touche d'accès rapide

Toutes les opérations de touches d'accès rapide commencent par le lancement du mode Touche d'accès rapide. Le lancement du mode touche d'accès rapide se fait en trois étapes :

1. Appuyez sur et maintenez enfoncée la touche Verr Num
2. Tandis que [Verr Num] est enfoncée, appuyez et relâchez la touche astérisque ou la touche moins
3. Relâchez la touche Verr Num :

[Verr Num] + [*] ; Ou : [Verr Num] + [-] ;

Remarque: La touche astérisque ou moins doit être relâchée dans la moitié de seconde, autrement le lancement de touche d'accès rapide sera annulée.

Lorsque le mode touches d'accès rapide est activé

• Les LED Verr Maj et Arrêt défil du clavier clignotent successivement. Ils s'arrêtent de clignoter et retrouvent leur état normal lorsque vous quittez le mode Touche d'accès rapide.
• Les fonctions de claviers et souris ordinaires sont indisponibles.

Seulement les frappes conformes aux touches d'accès rapides et clics de souris (décris dans les sections suivantes) peuvent être utilisées.

• Appuyer sur [Echap] ou [Barre d'espacement] pour quitter le mode Touche d'accès rapide.

Sélection du port actif

Chaque port CPU est attribué une ID de port numérique (1 - 4). Vous pouvez donner la directement la priorité KVM à n'importe quel ordinateur à l'installation avec une combinaison de touches d'accès rapide qui spécifie l'ID du port auquel il est attaché. Les étapes impliquées sont les suivantes :

1. Lancer le mode Touche d'accès rapide
2. Appuyer sur et relacher le numéro d'ID du port approprié (1, 2, 3, ou 4)

Après avoir appuyé sur le numéro, la priorité KVM bascule à l'ordinateur désigné et vous quitterez automatiquement le mode Touche d'accès rapide.

Mode de recherche automatique

La fonctionnalité de recherche automatique du Micro Audio Miniview effectue un cycle des deux/quelles port à des intervalles de 5 secondes. Ceci vous permet de surveiller l'activité des ordinateurs sans avoir à basculer d'un port à l'autre manuellement.

Pour démarrer le mode recherche automatique

1. Lancer le mode Touche d'accès rapide
2. Appuyez sur puis relâchez [A]

Une fois que la recherche commence, elle continue jusqu'à ce que vous appuyiez sur [Echap] ou [Barre d'espacement] pour quitter le mode Recherche automatique. Le port qui est actif au moment où la recherche s'est arrêtée reste actif.

Remarque :

1. La Recherche automatique recherche uniquement les ports qui sont sous tension. Il ignore tous les ports hors tensions.
2. Pendant que le mode Recherche automatique est effectif, les fonctions de claviers et souris ordinaires sont indisponibles. Vous devez quitter le mode Recherche automatique en appuyant sur [Echap] ou [Barre d'espacement] pour pouvoir retrouver le contrôle normal de la console.
3. Appuyer sur [Echap] ou [Barre d'espacement] pour quitter le mode Recherche automatique et Touche d'accès rapide.

Mode sauter

Cette fonctionnalité vous permet de sauter du port actuellement actif au port suivant ou précédent d'une seule frappe de touche. Contrairement au mode Recherche automatique (qui bascule les ports à un intervalle fixé), vous pouvez demeurer sur un port aussi longtemps que vous le désirez.

Pour activer le mode Sauter :

1. Lancer le mode de touche d'accès rapide
2. Appuyez sur la flèche gauche pour sauter du port actuel au port précédent (de 3 à 2; de 2 à 1, etc.).
3. Appuyez sur la flèche droite pour sauter du port actuel au port suivant (de 1 à 2; de 2 à 3, etc.).

Remarque :

1. Le mode Sauter reste effectif jusqu'à ce que vous le quittiez. Vous pouvez utiliser la flèche gauche et droite aussi souvent que vous le souhaitez. Les fonctions ordinaires

Les fonctions de clavier et de souris sont indisponibles – seules les flèches gauche et droite peuvent être utilisées. Vous devez quitter le mode Sauter pour pouvoir retrouver le contrôle normal de la console.

1. Appuyer sur [Echap] ou [Barre d'espacement] pour quitter le mode Sauter et Touche d'accès rapide.

Affichage LED

Activité	Fonction
Eteinte	Le port n'est pas sélectionné
Allumée (fixe)	Le port est connecté à un ordinateur actif
Clignotante	Le port est connecté à un ordinateur actif, et est accédé par le mode Recherche automatique

Fonction		Spécifications
Connexions d'ordinateur Direct		4
Sélection de port		Touches d'accès rapide
LED	sélectionné	4
Ports de console	Clavier	1 mini-DIN femme à 6 broches (violet)
	Souris	1 mini-DIN femme à 6 broches (vert)
	Vidéo	1 HDB-15 femme (bleu)
	Audio	1 fiche d'écouteur (haut-parleur)
Connecteurs CPU	Clavier	4 mini-DIN femme à 6 broches (violet)
	Souris	4 mini-DIN femme à 6 broches (vert)
	Vidéo	4 HDB-15 macle (bleu)
	Audio	1 prise d'écouteur (haut-parleur)
Intervalle de recherche		5 s
Résolution video		2048 x 1536; DDC2B
Environnement		Température de fonctionnement: 0-50°C
Boîtier		Température de stockage: 20 - 60° (32 - 140°) F Humidité :0 ~ 80% RH, sans condensation
Poids		Plastique
Dimensions (L x l x H)		0,9 k

Dépannage

Symptôme	Cause probable	Action
Le clavier ne répond pas.1	Câbles lâches.	Assurez-vous que toutes les connexions de câbles sont complètement enforcées dans leurs prises
	Le clavier doit être réinitialisé.	Débranche le clavier du port de clavier de la console, puis rebranche-à-lé.
	Le commutateur doit être réinitialisé	Eteignez les ordinateurs. Débranche les câbles KVM. Attendez cinq secondes; puis rebranche les câbles à leur place et allumez les ordinateurs.
	Le commutateur est en mode Recherche automatique	Appuyez sur la [Barre d'espacement] pour quitter le mode Recherche automatique
Appuyer sur les touches d'accès rapède clavier ne donne pas de réponse.2	Le port séLECTIONné se connecté à un ordinateur éteint	Le commutateur est en mode Recherche automatique en sélectionnant un port qui a un ordinateur allumé attaché.
	Séquence de Touche d'accès rapède incorrecte.	Reliance la commande de Touche d'accès rapède - appuyez sur et relâchéze chaque touche en série individuellement.
	Le commutateur est en mode Recherche automatique	Appuyez sur la [Barre d'espacement] pour quitter le mode Recherche automatique
La souris n'est pas déetectée ou ne répond pas correctement.2	Câbles lâches.	Assurez-vous que toutes les connexions de câbles sont complètement enforcées dans leurs prises
	Utilisation d'adaptateurs de port de souris	L'unité est unconque pour fonctionner uniquement avec des souris PS/2 et des ordinateurs avec les ports de souris de type PS/2. Les portes de souris sère avec adaptateurs ne peuvent pas été utilisés.
	La souris doit être réinitialisée.	Débranche la souris du port de souris de la console, puis rebranche-à-lá.

Dépannage (suite)

Symptôme	Cause probable	Action
La sours n'est pas dédictée ou ne répond pas correctement.2	Le commutateur doit être réinitialisé	Éteignez les ordinateurs et débranchez les cables KVM. Attendeze cinq secondes; puis rebranche les cables à leur place et allumez les ordinateurs.
	La sours est configurée sur le mode série	Certaines sours peuvent être configurées pour agir comme sours PS/2 ou série. Assurez-vous que la sours est configurée sur le mode PS/2.
	Pilote de sours incorrecte.	Assurez-vous dans le Gestionnaire de péripériques que le pilote correct pour la sours (obtenu du fabricant, ou du fouinisseur du système d'exploitation) a été installé
Problème video	La résolution et/ou largeur de bande est trop élevé	Séléctionnez une résolution et/ou largeur de bande inférieure.

1. L'unité est donc conçue pour fonctionner avec des claviers PS/2. Les claviers XT (84 touches) et AT ne fonctionneront pas.
2. Certains ordinateurs portables, notamment le IBM Thinkpad et le Toshiba Tecra, ont des problèmes lorsque leurs ports de souris et de clavier sont utilisés simultanément. Pour éviter ceci, connectez uniquement le port de souris ou celui de clavier. Si vous connectez le port de souris, vous devez utiliser le clavier de l'ordinateur portable lorsqu'il devient ordinateur actif.

Support technique

Si vous avez besoin d'assistance technique, veuillez vous reporter à la Bibliothèque d'infos techniques (TIL) d'IOGEAR sur http://www.igear.com/support pour les derniers trucs et astuces et pour le dépannage. La TIL a été conçue de façon à vous donner les dernières informations techniques concernant nos produits. La plupart des réponses à vos questions se trouvent là, aussi vous conseillons-nous de vous y reporter avant de prendre contact avec l'assistance technique.

L'assistance technique est disponible du lundi au vendredi de 8:00 am à 5:00 pm heures Pacifique sur appel au numéro gratuit 866-9-IOGEAR (866-946-4327). Si vous appelez de l'étranger, peut-être vous faudra-t-il appeler le 949-453-8782. Vous pouvez aussi obtenir de l'aide en nous envoyant un email à [e-mail].
