Type de produit	Serveur de terminal DAXTEN PORTSERVER TS 16
Nombre de ports	16 ports série RS-232
Interface de connexion	RS-232, Ethernet
Alimentation électrique	Alimentation externe 100-240V AC
Dimensions approximatives	482 x 200 x 44 mm
Poids	2,5 kg
Compatibilités	Compatible avec Windows, Linux, et autres systèmes d'exploitation prenant en charge les ports série
Fonctions principales	Accès à distance, gestion des ports série, redirection de port
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles sur demande
Sécurité	Protection contre les surcharges et les courts-circuits, conformité aux normes CE
Informations générales	Produit idéal pour les applications industrielles nécessitant une gestion des communications série

FOIRE AUX QUESTIONS - PORTSERVER TS 16 DAXTEN

Comment réinitialiser le DAXTEN PORTSERVER TS 16 aux paramètres d'usine ?

Pour réinitialiser le DAXTEN PORTSERVER TS 16, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Que faire si le DAXTEN PORTSERVER TS 16 ne se connecte pas au réseau ?

Vérifiez d'abord que le câble Ethernet est correctement branché et que le port de votre routeur ou switch fonctionne. Assurez-vous également que l'adresse IP de l'appareil est correctement configurée dans le même sous-réseau que votre réseau local.

Comment configurer le DAXTEN PORTSERVER TS 16 pour l'accès à distance ?

Pour configurer l'accès à distance, connectez-vous à l'interface web de l'appareil en utilisant son adresse IP. Allez dans les paramètres réseau et activez l'option 'Accès à distance'. Configurez ensuite les règles de pare-feu pour permettre l'accès externe.

Quels sont les indicateurs lumineux sur le DAXTEN PORTSERVER TS 16 et que signifient-ils ?

Les voyants lumineux indiquent l'état de l'appareil : le voyant 'Power' indique que l'appareil est allumé, le voyant 'Link' indique une connexion au réseau, et les voyants 'Data' montrent l'activité de transmission des données.

Comment mettre à jour le firmware du DAXTEN PORTSERVER TS 16 ?

Téléchargez la dernière version du firmware depuis le site web de DAXTEN. Connectez-vous à l'interface web de l'appareil, allez dans 'Mise à jour du firmware', puis téléversez le fichier téléchargé et suivez les instructions pour procéder à la mise à jour.

Que faire si les ports série du DAXTEN PORTSERVER TS 16 ne fonctionnent pas ?

Vérifiez que les câbles série sont correctement connectés et que les paramètres de communication (baud rate, parité, bits de données, etc.) correspondent à ceux de l'appareil auquel vous vous connectez. Testez également avec un autre appareil pour isoler le problème.

Comment effectuer un diagnostic sur le DAXTEN PORTSERVER TS 16 ?

Accédez à l'interface web, allez dans la section 'Outils' et sélectionnez 'Diagnostic'. Vous pourrez effectuer des tests de connectivité et vérifier l'état des ports et des connexions réseau.

MODE D'EMPLOI PORTSERVER TS 16 DAXTEN

Caracteristiques/Avantages

Connexion économique de 8 ou 16 ports série RS-232/422/485 sur Ethernet
SSH v2 pour encryptage des connexions
Technologie RealPort pour fonctionnalité port série local
RealPort avec encryptage offrant une protection basée sur SSL pour sécurité supplémentaire
Ports partageables entre plusieurs hotes sous différents systèmes d'exploitation
SNMP pour facilitier l'administration réseau
Supporte I'authentication RADIUS
Certificado NEBS Level III

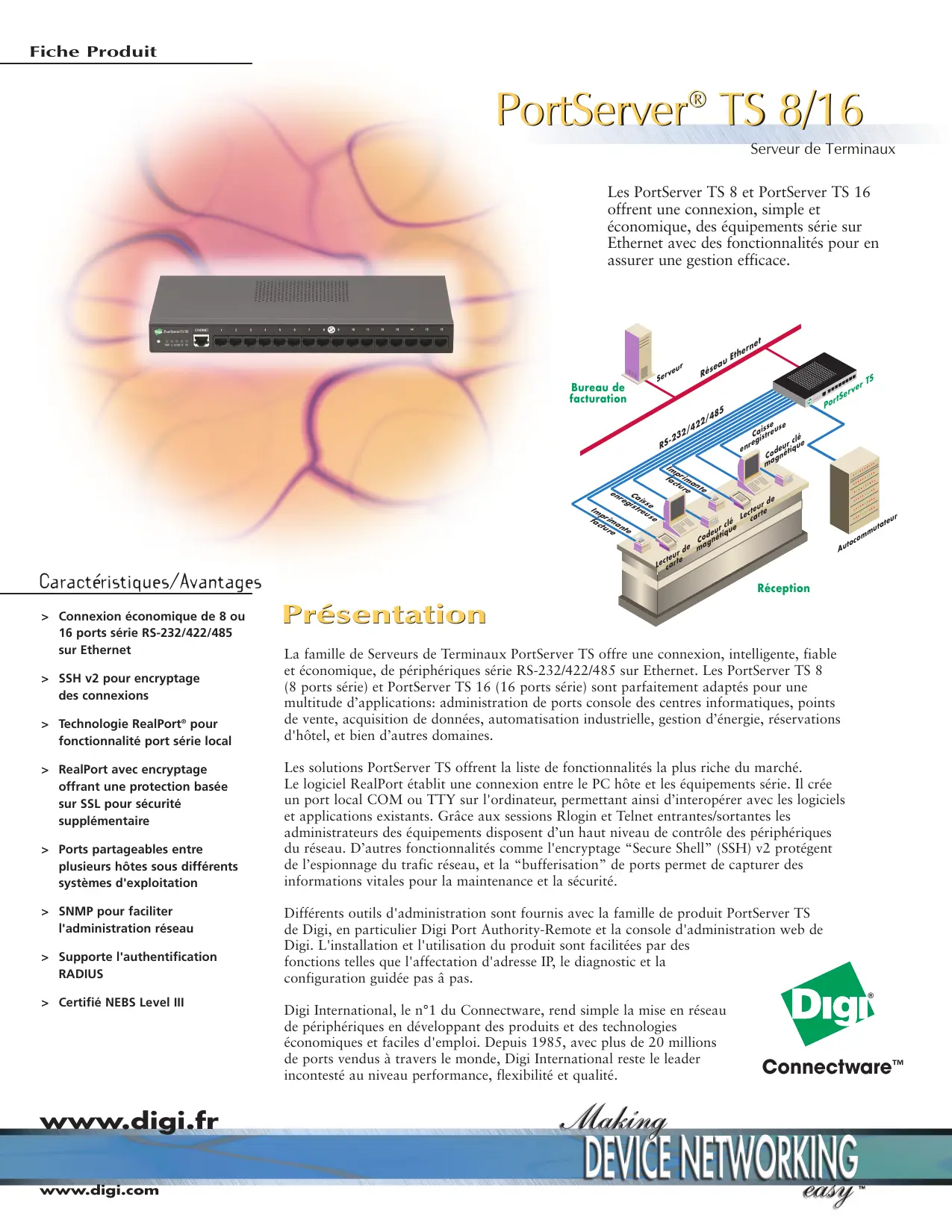

PortServer® TS 8/16

Serveur de Terminaux

Les PortServer TS 8 et PortServer TS 16 offrent une connexion, simple et economique, des équipements série sur Ethernet avec des fonctionnalités pour en assurer une gestion efficace.

Présentation

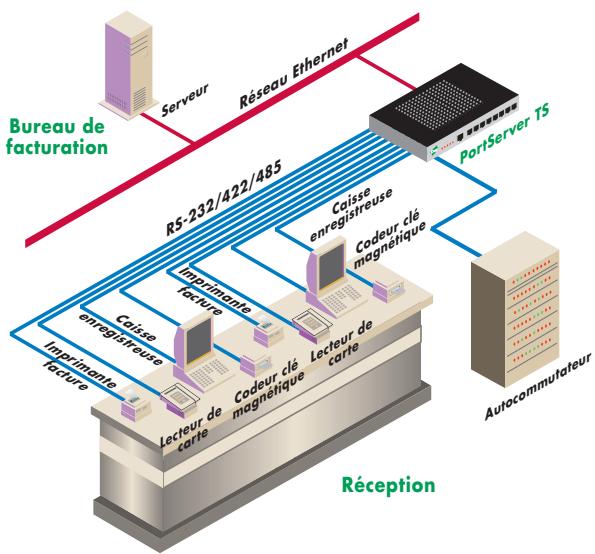

La famille de Serveurs de Termaux PortServer TS offre une connexion, intelligente, fiable et economique, de peripheriques série RS-232/422/485 sur Ethernet. Les PortServer TS 8 (8 ports série) et PortServer TS 16 (16 ports série) sont parfaitement adaptés pour une multitude d'applications: administration de ports console des centres informatiques, points de vente, acquisition de données, automatisation industrielle, gestion d'énergie, réservations d'hôtel, et bien d'autres domaines.

Les solutions PortServer TS offrent la liste de fonctionnalités la plus riches du marché. Le logiciel RealPort établit une connexion entre le PC hote et les équipements série. Il create un port local COM ou TTY sur l'ordinateur, permettant ainsi d'interopérer avec les logiciels et applications existants. Grace aux sessions Rlogin et Telnet entrantes/sortantes les administrateurs des équipements disposent d'un haut niveau de contrôle des péripériques du réseau. D'autres fonctionnalités comme l'encryptage "Secure Shell" (SSH) v2 protégent de l'esponnage du traffic réseau, et la "bufferisation" de ports permet de capturer des informations vitales pour la maintenance et la sécurité.

Différents outils d'administration sont fournis avec la famille de produit PortServer TS de Digi, en particulier Digi Port Authority-Remote et la console d'administration web de Digi. L'installation et l'utilisation du produit sont facilitées par des fonctions telles que l'aftection d'adresse IP, le diagnostic et la configuration guidée pas à pas.

Digi International, le n°1 du Connectware, rend simple la mise en réseau de périhériques en développement des produits et des technologies économiques et facies d'emploi. Depuis 1985, avec plus de 20 millions de ports vendus à travers le monde, Digi International reste le leader inconteste au niveau performance, flexibilité et qualité.

Connectware™

CHARACTERISTIQUES

PortServer TS 8/16

• Connexion Ethernet 10/100 Mbps
• Ports série RS-232
• DHCP/RARP/ARP-Ping pour affectation adressé IP
• HTTP pour facilitier la configuration par le Web
• Telnet, Reverse Telnet, Rlogin et connexion automatique
• Jusqu'à 9 sessions Telnet et Rlogin par port
  Support TCP et UDP Socket
• Accès par mot de salle PPP (PAP & CHAP)
  Line Printer Daemon (LPD)
  SNMP (lecture et écriture)
• DPA-Remote pour facilitier le contrôle
• Mises à jour firmware facies par TFTP
• Sauvegarde/Restauration de la configuration sur ordinateur
  Protection contre surtension sur tous les ports
  Vitesse de 230 Kbps sur tous les ports
• Contrôle de modem et contrôle matériel du flux de données
  Voyants d'activité pour ports série et Ethernet
  RADIUS
• Fonctionnalité SSH v2 sur tous les ports
  "Bufferisation" de ports jusqu'à 64 Kbps par port
  Kit de montage 19" pour rack PortServer TS 16 AC
  Kit de montage 19" et 23" pour rack PortServer TS 16 DC

• Sélection ports série RS-232/422/485 par logiciel
• Compend kit de montage rack 19"

SYSTEMES D'EXPLOITATION

AIX
HP-UX
Linux
- Windows® XP
Windows 2000
- Windows Server™ 2003,
- Windows 98
Windows ME
- Windows NT®

• NCR UNIX MP-RAS
  SCO® OpenServerTM
  SCO UnixWareTM
  SolarisTM(Intel)
  Solaris (SPARC)

DIMENSIONS

PortServer TS 8

Longueur: 21,08 cm (8,3 in)
Largeur: 9,4 cm (3,7 in)
Profondeur: 2,54 cm (1,0 in)
- Poids: 1,39 kg (3,05 lbs)

PortServer TS 16

• Longueur: 34,04 cm (13,4 in)
  Largeur: 16,76 cm (6,6 in)
• Profondeur: 3,6 cm (1,4 in)
• Poids: 2,4 kg (5,3 lbs)

Emulation locale ports TTY UNIX et COM Microsoft
- Impression transparente sous UNIX
- Une seule connexion TCP/IP par PortServer pour réduire le traffic sur Ethernet et l'utilisation du CPU de l'hôte
RealPort avec encyclopage pour sécurité supplémentaire

HOMOLOGATION

• Externe 36-72Vcc, 6 W typ. par port

ENVIRONMENT

• Température de fonctionnement: 0^ C à 55^ C ( 32^ F à 130^ F )
• Humidité relative: 5% à 95% (non condensé)

DIGI PORT

AUTHORITY-REMOTE

• Contrôle à distance
  Statut des ports
  Statut Ethernet

MODELE.....REFERENCES

Modèle

PortServer TS 8

Lot de 16 cables RJ-45 à RJ-45 de 6^ pour Sun Netra/Cisco

Amérique du Nord

70001734

70001885

70001733

70001742

70001747

70001979

70001978

76000631

International

70001741

70001885

70001738

70001743

70001747

70001981

70001980

76000631

Voir http://www.diqi.com pour d'autres convertisseurs et câbles.

SERVICE DIGI ET SUPPORT

Vou puez acheter en toute confiance en sachant que nos produits sont garantis 5 ans et que Digi est a Your disposition pour vous supporter avec son equipe d'expert. http://support.digi.com
