| Marque | DAXTEN |
| Modèle | PHANTOM |
| Type de produit | Commutateur KVM pour gestion de serveurs |
| Nombre max. d'unités distantes | 63 |
| Type de câble | CAT5 FTP |
| Distance max. | 110 mètres |
| Résolution max. | 1600x1200 à 75 Hz |
| Gestion | Affichage OSD (On Screen Display), contrôle RS-232 |
| Sécurité | Mot de passe, profils utilisateur multiples |
| Balayage | De 5 à 995 secondes |
| Température de fonctionnement | Jusqu'à 50 °C |
| Température de stockage | -40 °C à 70 °C |
| Garantie | 3 ans |
| Dimensions unité gestion (UPM) | 41,5 x 204 x 180 mm |
| Dimensions unité gestion (MX II) | 41,5 x 226 x 180 mm |
| Dimensions carte PCI | 168 x 107 mm |
| Poids unité distante (Specter) | 260 g |
| Alimentation gestion (UPM) | 100-240 VAC, 600 mA |
| Alimentation gestion (MX II) | 100-240 VAC, 800 mA |
| Fonctions principales | Gestion multi-serveurs jusqu'à 63 serveurs, contrôle multi-utilisateurs, multi-plateformes (PS/2, USB, SUN, RS-232), câblage CAT5 sans espace rack, gestion OSD avancée, solution purement matérielle, sans alimentation externe requise |
| Entretien et nettoyage | Aucun entretien particulier nécessaire. Nettoyer avec un chiffon doux et sec. |
| Sécurité | Protection par mot de passe, profils utilisateur individuels, sécurité multi-niveaux |
| Pièces détachées et réparabilité | Les unités distantes (Specter, cartes PCI) sont remplaçables individuellement. Contacter le support technique pour toute réparation. |
| Informations générales | Système de commutation KVM distribué, évolutif, zéro encombrement dans le rack, réduction des câbles de 90%. |
FOIRE AUX QUESTIONS - PHANTOM DAXTEN
Questions des utilisateurs sur PHANTOM DAXTEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Matériel informatique réseau au format PDF gratuitement ! Retrouvez votre notice PHANTOM - DAXTEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHANTOM de la marque DAXTEN.
MODE D'EMPLOI PHANTOM DAXTEN
Phantom - gestion KVM de serveurs
La solution KVM de faible densité pour les environnements à haute densité
- Gestion multi-serveurs : jusqu'à 63 serveurs sur une seule ligne
- Prise en charge multi-plateformes mixte PS/2, SUN, USB, RS-232
- Zéro Encombrement dans le rack : Encore plus d'espace pour les serveurs
- Câblage CAT5 de faible densité évitant les fouillis de câbles
- Évolutif: achetez uniquement ce dont vous avez besoin et complétez au fur et mesure
- Flexibilité dans l'installation des serveurs et de la console KVM
- Gestion OSD avancée avec sécurité multi-niveaux
- Solution purement matérielle — Indépendant du logiciel/réseau et accès au niveau du BIOS
- Aucune alimentation électrique externe requise
- Garantie de 3 ans
Le Phantom est un système de commutation KVM de pointe de Minicom, pour la gestion des serveurs, basé sur un câblage CAT5. Il offre un contrôle multi utilisateurs et une prise en charge mixte multi plate-formes. La connexion des serveurs est faite à l'aide de mini boîtiers Specter ou de cartes PCI.
Le défi de l'environnement de serveurs haute-densité
Les besoins en données des entreprises connaissent une augmentation vertigineuse. Pour pouvoir répondre à la demande, il est nécessaire de loger un nombre croissant de serveurs dans un espace beaucoup plus restreint. Les volumineux boîtiers commutateurs occupent un espace vital dans le rack et occasionnent un véritable enchevêtrement de câbles - cause de jusqu'à 70% des pannes réseau.
La solution idéale: aucun espace dans le rack, aucun enchevêtrement de cables
Minicom a révolutionné l'industrie du KVM avec sa gamme Phantom de commutateurs KVM, qui fait appel à sa technologie de commutation distribuée (DST), pour la gestion de serveurs. Cette technologie inédite libère un espace précieux dans le rack et supprime l'enchevêtrement de cables dans des situations où tout compte : chaque cable, chaque unité de rack, chaque serveur.
14U (unités) pour les commutateurs 20U pour les serveurs
34U pour les serveurs
Des commutateurs moins encombrants : plus d'espace pour les serveurs
La technologie DST de Phantom divise le commutateur KVM en sous-unités plus petites : une unité de gestion et plusieurs unités distantes. Celles-ci peuvent être placées dans les serveurs [cartes PCI] ou sur le côté ou l'arrête du rack [unités Specters] dans lequel elles n'occupent ainsi aucun espace. Vous disposez ainsi de davantage d'espace pour les serveurs dans le rack, en récapérant l'espace auparavant occupé par les commutateurs.
Préservez le fonctionnement de votre système : éliminez les enchevêtements de câbles
Les problèmes de câbles sont responsables de plus de 70% des pannes système. Les boîtiers de commutateur KVM standards nécessitent d'être connectés à chaque serveur. Résultat: une masse considérable de câbles aussi coûteux qu'encombrants. Avec la technologie révolutionnaire DST de Phantom, seul le premier serveur se connecte au commutateur. Tous les autres serveurs se connectent uniquement au serveur voisin par une connexion en «Daisy Chain». Ceci réduit l'enchevêtrement et les faisceaux de câbles de près de 90%. Avantages: un moindre encombrement du rack, une réduction des risques de panne système et la simplification de l'installation et de la maintenance.
Câbles sur un commutateur KVM classique Câblage d'une solution Phantom- carte PCI
Mettez vos serveurs ou vous le désirez et non pas où le câblage vous l'impose
Sur le système Phantom, les encombrants câbles coaxiaux des boîtiers KVM standard sont remplacés par des câbles CAT5 fins et faciles d'emploi, d'où un moindre enchevêtrement des câbles. Les câbles CAT5 peuvent être coupés et sertis pour obtenir la longueur voulue, d'où un faible enchevêtrement des câbles et un gain d'espace. Encore un autre avantage : ils sont aussi synonymes d'un gain de coûts, car leur prix équivaut à un 1 huitième des câbles coaxiaux.
Contrôle multi utilisateurs flexible et non-bloquant
Le système Phantom permet à deux utilisateurs d'accéder simultanément à tous les serveurs de la chaîne et de les contrôler. De plus, l'utilisation du câble CAT5 étend la distance de contrôle jusqu'à 110m. Vous pouvez maintenant contrôler vos serveurs à partir de n'importe quel emplacement de votre site. Le système vous offre également une souplesse extraordinaire pour la conception de votre centre de données. Cette solution est idéale pour les installations de grande taille nécessitant plusieurs superviseurs.
Contrôle multi-plateformes
La plupart des commutateurs KVM normaux peuvent uniquement contrôler les serveurs de type PS/2. La modularité du système Phantom et ses options de contrôle à distance permet un contrôle multi plate-formes. Le système Phantom permet de : gérer des ordinateurs/serveurs compatibles IBM (ports PS/2 ou USB), des serveurs SUN ou des terminaux RS-232. Mieux encore, l'unité du Gestionnaire Phantom universel (UPM) peut contrôler tous ces différents équipements en mode sur une même ligne.
Un système qui évolve en même temps que vous
Avec des commutateurs de boîtiers classiques, vous êtes limités de 8 à 16 serveurs avant de devoir utiliser une connexion en cascade, plus embêtante et augmentant la masse des câbles. Le Gestionnaire Phantom fonctionne comme un commutateur KVM à 63 ports, permettant de connecter jusqu'à 63 serveurs à chaque unité de gestion. Le système est en outre évolutif : vous achetez exactement le nombre d'unités distances dont vous avez besoin, puis en ajoutez individuellement au fur et à mesure de l'accroissement de vos besoins en connectivité.
Options de gestion avancée
Le système Phantom offre une gestion avancée par affichage à l'écran (OSD) : la méthode la plus efficace pour la surveillance et le contrôle du centre de données et l'accès à celui-ci. L'affichage OSD du Phantom offre les fonctions suivantes :
- Accès contrôle par mot de passe.
- Sécurité multi-niveau et profils utilisateur individuels.
- Numérotation automatique de serveurs complétant le stockage de la configuration.
- Affectation de noms explicites aux serveurs.
- Exclusion automatique : la sélection est limitée aux ordinateurs actifs.
- Fonction de balayage (Scan) réglable.
- Mise à jour des versions de la Flash.

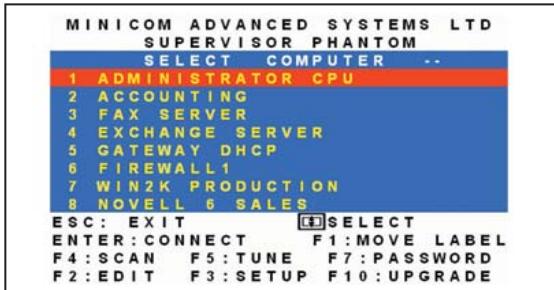

Phantom OSD
Vous pouvez aussi GERER ou voir le système Phantom via son port série à l'aide soit du logiciel de Contrôle de Minicom soit d'un autre logiciel de votre choix.
Phantom – la meilleure solution pour la gestion des environnements de faible/haute densité de serveurs:
- Petits et moyens Data Center
- Clusters de serveurs
- Lignes de production industrielle Salles Télécom
- Salles serveurs d'entreprise
Quel que soit le nombre de serveurs ou leur type, la solution Phantom est la réponse pour votre management de serveurs!
Spécifications
| Système | |
| Nombre d'unités distances | 63 |
| Type de Câble système | CAT5 FTP 2x4x24 AWG Solid Wire |
| Distance maximum | 110m |
| Résolution | Jusqu'à 1600x1200 à 75Hz |
| Souris | PS/2, souris à molette |
| Systèmes d'exploitation | DOS, Windows (3x, 9x, 2000, NT4, ME, XP), LINUX, UNIX, HP UX QNX, SGI, FreeBSD, BeOS, Open VMS, NOVELL 3.12-6 |
| Gestion | Affichage à l'écran OSD (On Screen Display), logiciel de contrôle RS-232 |
| Sécurité | Mot de passage, profils utilisateur multiples |
| Balayage | Affiche automatiquement tous les écrans à des intervalles régiables de 5 à 995 secondes |
| Température de fonctionnement | Jusqu'à 50 °C |
| Température de stockage | -40 °C à 70 °C |
| Garantie | 3 ans |
Unité Manager
| Type | Carte PCI | UPM | MX II |
| Câbles/Connecteurs | E/S VGA-HDD15M-HDD15M-HDD15FClavier/Souris- MiniDin8M-MiniDin6M-MiniDin6MMaintenance-RJ11Sortie système-RJ45 | Câble CPU-3 en 1Ecran-HDD15MClavier-MiniDin6MSouris-MiniDin6MSortie système-RJ45Maintenance-RJ11RS232-DB9 | Câble CPU-3 en 1Ecran-HDD15MClavier-MiniDin6MSouris-MiniDin6MEntrée/sortie système-RJ45Maintenance-RJ11RS232-DB9Deuxieme utiliser-RJ45 |
| Montable en rack | Sans object | Oui | Oui |
| Dimensions | 168 x 107 mm | 41,5 x 204 x 180 mm | 41,5 x 226 x 180 mm |
| Consommation électrique | 5VDC 400mA | 100-240 VAC 600mA | 100-240 VAC 800mA |
| Références | 0SU42001 | 0SU52015 | 0SU52016 |
Unitédistante
| Type | Carte PCI | Specter PS/2 | Specter II PS/2 | Specter II SUN | Specter II USB | Specter II RS232 |
| Câbles/ Connecteurs | 0SU420011 xHD15/m, 2x MinDin6/m-DB9/f (RS232)-/RJ45 | VGA-HDD15M Clavier-MiniDin6M Souris-MiniDin6M Systeme Entrée/Sortie RJ45 | VGA-HDD15M Clavier-MiniDin6M Souris-MiniDin6M Systeme Entrée/Sortie RJ45 | VGA-HDD15M Clavier-MiniDin6M Souris-MiniDin6M Systeme Entrée/Sortie RJ45 | VGA-HDD15M Clavier/Souris-MiniDin8M Systeme Entrée/Sortie RJ45 | VGA-HDD15M Clavier/Souris-USB Système Entrée/Sortie RJ45 Données -DB9F Alimentation -USB Système Entrée/Sortie RJ45 |
| Dimensions | 131x102mm | 86x45x20mm | ||||
| Poids | 150g | 260g | ||||
| Poids expédition | 520g | 800g | ||||
| Alimentation | 5VDC 200mA | Du port clavier 5VDC 250mA | Du port Clavier/Souris 5VDC 300mA | Du port Clavier/Souris 5VDC 300mA | Du port Clavier/Souris 5VDC 300mA | Du port USB ou PS/2 avec adaptateur Alim. Ext. Avec adaptateur 5VDC 300mA |
| Référence | 0SU41001 | 0SU51004 | 0SU51012 | 0SU51013 | 0SU51011 | 0SU51014 |
Système Phantom - Options de Gestion
| Unité distante | Boîtier Manager | ||
| Carte PCI | Gestionnaire UPM Phantom | Gestionnaire MX II Phantom | |
| Carte PCI | Mono utilisateur | Mono utilisateur | - |
| Specter PS/2 | Mono utilisateur | Mono utilisateur | - |
| Specter II PS/2 | - | Mono ou multi utilisateur | Multi utilisateur |
| Specter II SUN | - | Mono ou multi utilisateur | Multi utilisateur |
| Specter II USB | - | Mono ou multi utilisateur | Multi utilisateur |
| Specter II RS-232 | - | Mono ou multi utilisateur | Multi utilisateur |

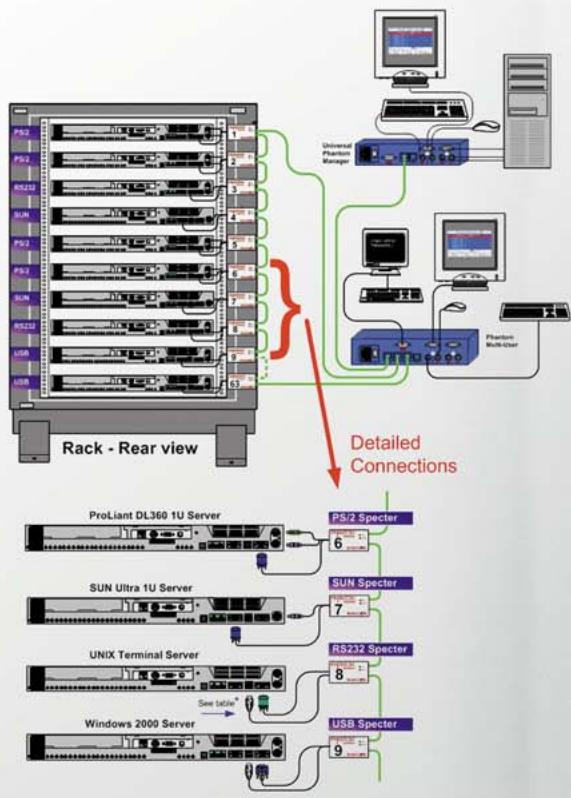

Phantom MX II
Solution de gestion de serveurs multi utilisateurs pour les environnements de rack haute densité
