MODE D'EMPLOI IP-REACH DAXTEN

Manuel d'utilisation

IPR-TR361

IPR-M1

IPR-TR362

IPR-M2

IPR-TR364

version 3.2

Cet équipement a été testé et certifié conforme aux limites d'un dispositif numérique de classe A selon la section 15 de la réglementation de la Commission fédérale des communications des États-Unis (FCC). Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans une installation commerciale. Cet équipement génère, utilise et peut émettre des émissions radioélectriques. S'il n'est pas installé et utilisé conformément aux instructions, il risque d'entraîner des interférences perturbant les communications radio. Le fonctionnement de l'équipement dans un environnement résidentiel peut générer des interférences nuisibles.

Marques

Les noms de produits mentionnés dans ce document sont des marques, déposées ou non, de leurs sociétés respectives. IP-Reach, Paragon, MasterConsole MX^4, MasterConsole II, MasterConsole et leurs logos respectifs sont des marques, déposées ou non, de Raritan Computer, Inc. PS/2, RS/6000 et PC/AT sont des marques déposées de International Business Machines Corporation. Sun est une marque déposée de Sun Microsystems. Microsoft et Windows sont des marques déposées de Microsoft Corporation. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Approbations au japon

Pour toute assistance aux États-Unis, veuillez contacter l'équipe de support technique Raritan par téléphone, au [phone], par fax, au [phone], ou par courrier électronique, à l'adresse suivante : [e-mail].

Demandez une assistance technique - Du lundi au vendredi, de 8h00 à 20h00 (heure de la côte Est des États-Unis).

Pour toute assistance en dehors des États-Unis, prenez contact avec le bureau régional Raritan.

Chapitre 1: introduction 1

Présentation de IP-Reach 1 Accès via Internet, le réseau local/étendu ou un modem d'accès à distance 1 Photos du produit 2 Contenu du coffret 2 3 Terminologie 4 Différences entre les modèles 4

Chapitre 2 : installation. 5

Configuration des serveurs cible 5

Résolution vidéo des serveurs 5 Paramètres Windows XP 5 Paramètres Windows 2000/ME 5 Paramètres Windows 95/98/NT 5 Paramètres Linux 6 Paramètres Sun Solaris 6 Paramètres Apple Macintosh 7

Configuration des paramètres du pare-feu du réseau 7 Configuration des switch KVM Paragon 7 Connexions physiques TR Series 8

Cable d'alimentation CA 8 Console d'administration locale 8 Port réseau primaire 8 Port réseau secondaire (facultatif) 8 Ports d'entrée KVM 8 Ports de la console d'accès local/de sortie KVM (facultatifs) 8 Port de la ligne téléphonique (facultatif) 8 Port d'entrée série (facultatif) 9

Connexions physiques M Series 9

Cable d'alimentation CA 9 Console d'administration locale 9 Port réseau 9 Ports d'entrée KVM 9 Ports de la console d'accès locale/de sortie KVM (facultatifs) 10 Port modem dédié (facultatif) 10 Port d'entrée série (facultatif) 10

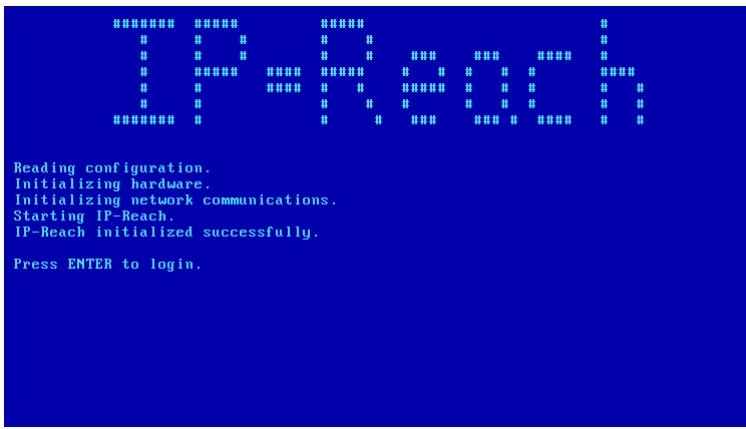

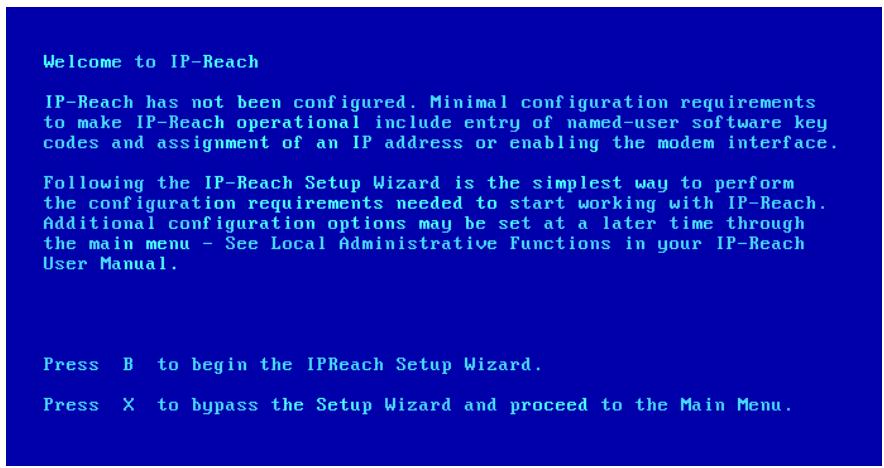

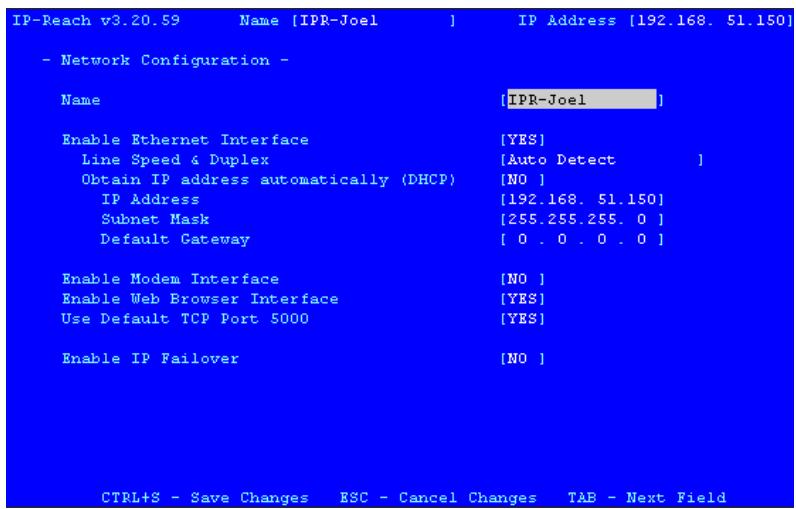

Configuration initiale 11

Connexion à distance a IP-Reach 13 Lancement de Raritan Remote Client (RRC) 13 Définition d'une connexion 14 Remarque à l'intention des utilisateurs de CommandCenter 14

Chapitre 3 : raritan remote client 15

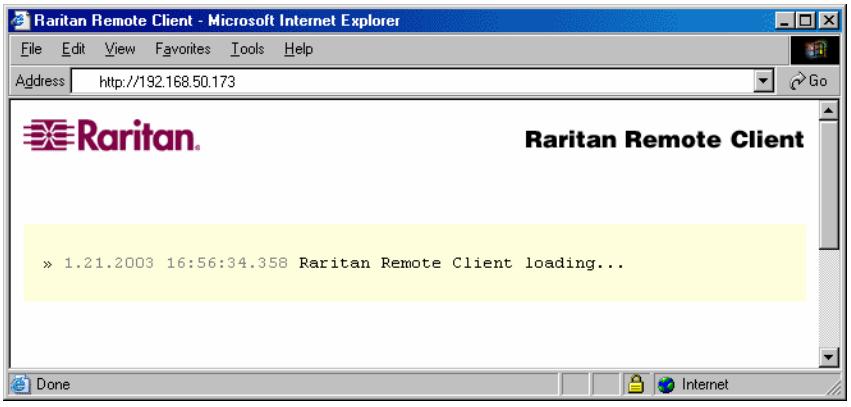

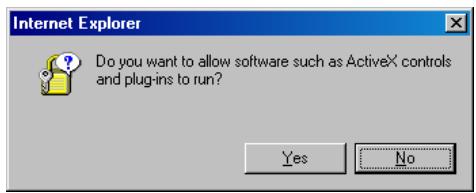

Activation de Raritan Remote Client (RRC) par l'intermédiaire d'un navigateur Web 15

Paramètres de sécurité 15 Lancement de Raritan Remote Client 15 Suppression de RRC de la mémoire cache du navigateur 16

Facultatif : installation du logiciel Raritan Remote Client. 17

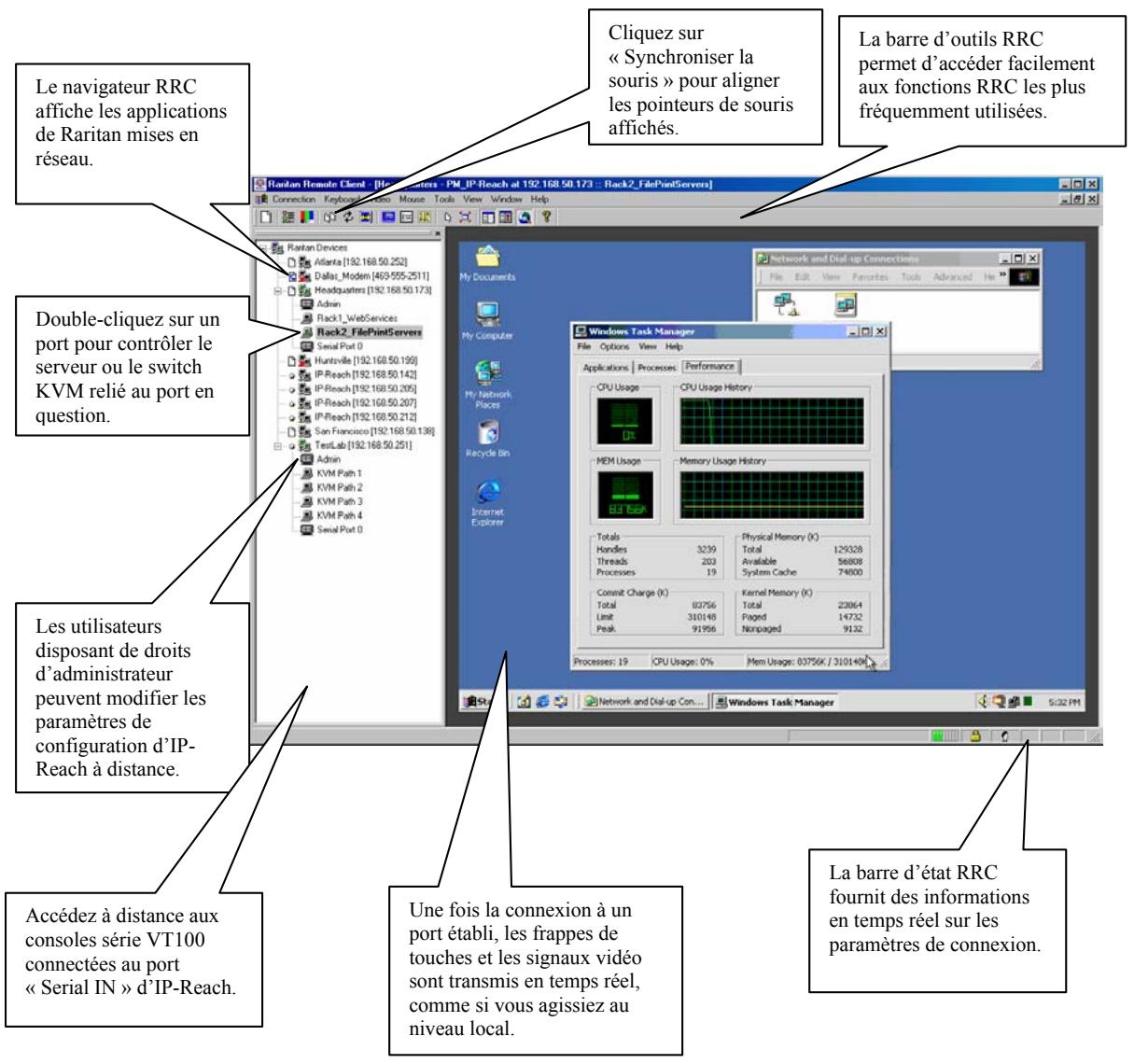

Disposition de la fenêtre RRC 18 Navigateur RRC 19

Options du navigateur 20 Création de nouveaux profils 20 Définition d'une nouvelle connexion 22 Fermeture d'une connexion à distance 22

Barre d'outils et raccourcis RRC 23 Barre de RRC 24

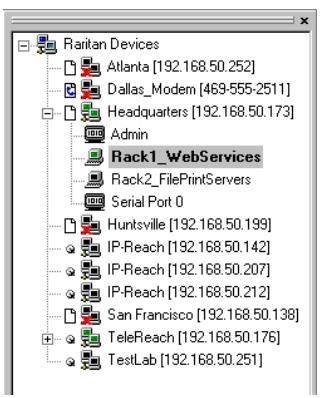

Contrôle de la console KVM distante 25

Mode souris simple/Mode souris double 26 Mode plein écran 26 Sélection de serveurs avec un switch KVM 27 Macros de clavier 28 Connexion et propriétés vidéo 31 Calibrage des couleurs 34

Contrôle série à distance 35

Connexion physique 35 Connexion à distance 35 Modification des paramètres série 36

Administration à distance du dispositif 36

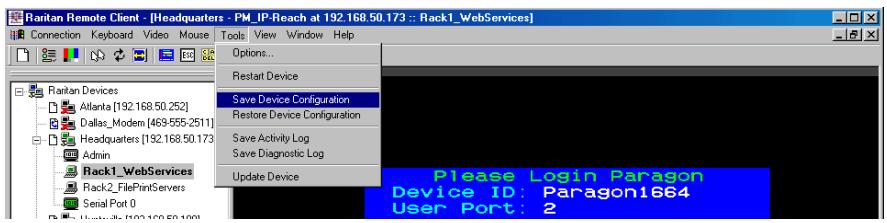

Mise à niveau de firmware Redémarrage du dispositif Sauvegarde et restauration de la configuration du dispositif Fichiers journaux.

Chapitre 4 : fonctions d'administration. 39

Accès aux fonctions d'administration 39

Console d'administration locale 39 Console d'administration distante 40

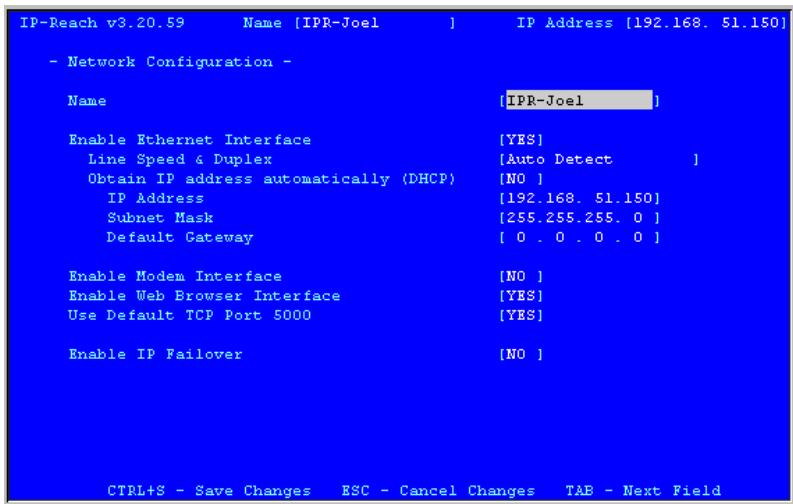

Navigation dans les menus d'administration 40 Configuration réseau 41 Configuration du chemin 42 Configuration de la sécurité 45 Paramètres des performances 47 Authentication à distance : utilisateurs, groupes et autorisations d'accès 48

Présentation 48 Relations entre les utilisateurs et les entrées des groupes 48 Création ou modification de comptes groupe 49 Attribution des autorisations d'accès aux ports 50 Suppression de comptes groupe 51 Création ou modification de comptes utilisateur 51 Suppression de comptes utilisateur 53

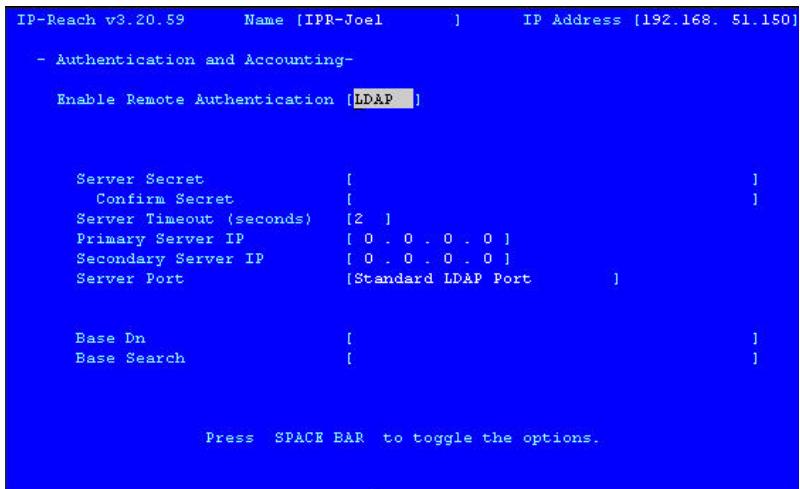

Mise en application d’une authentication à distance 54

Introduction 54 Mise en application d'une authentication à distance 54 Paramètres généraux pour l'authentication à distance 56

Heure et date. 61 Déconnexion des utilisateurs 61

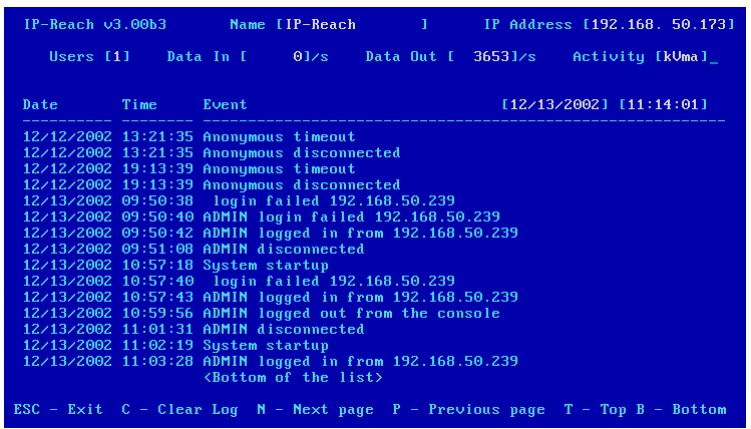

Affichage de l'état d'IP-Reach 62

Redémarrage ou arrêt d'IP-Reach 62 Diagnostics 62

Annexe a : spécifications 63

Connexion à distance 63 Logiciel Raritan Remote Client (RRC) 63 Entrée KVM 63 Spécifications de câblage 64 Spécifications des switch KVM 64 Spécifications de sortie 64

Annexe d: guide de dépannage 69

Problèmes et solutions proposées 69

Fichier du journal des événements et codes d'erreur à l'écran 75

Connexion

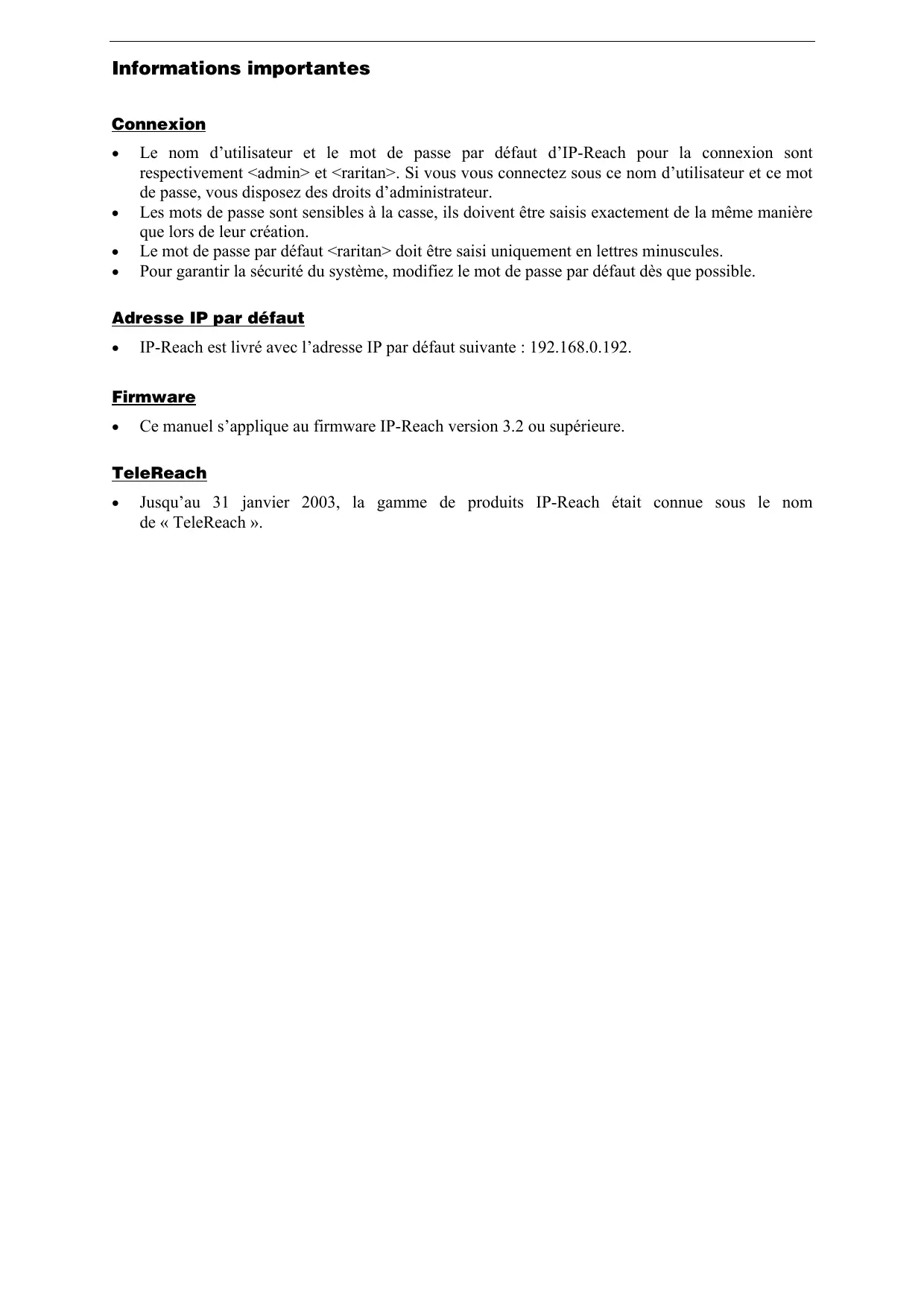

• Le nom d'utilisateur et le mot de passe par défaut d'IP-Reach pour la connexion sont respectivement et. Si vous vous connectez sous ce nom d'utilisateur et ce mot de passe, vous disposez des droits d'administrateur.
• Les mots de passe sont sensibles à la casse, ils doivent être saisis exactement de la même manière que lors de leur création.
• Le mot de passe par défaut doit être saisi uniquement en lettres minuscules. Pour garantir la sécurité du système, modifiez le mot de passe par défaut dès que possible.

Adresse IP par défaut

• IP-Reach est livré avec l'adresse IP par défaut suivante : 192.168.0.192.

• Ce manuel s'applique au firmware IP-Reach version 3.2 ou supérieure.

• Jusqu'au 31 janvier 2003, la gamme de produits IP-Reach était connue sous le nom de « TeleReach ».

Présentation de IP-Reach

Toutes nos félicitations, vous venez de faire l'acquisition d'IP-Reach, la solution de pointe en matière d'accès console KVM à distance, basée sur un réseau, à performances élevées et plates-formes multiples. IP-Reach permet à plusieurs utilisateurs d'accéder simultanément, de manière sécurisée et rentable pour la bande passante, aux consoles KVM de vos serveurs, par l'intermédiaire d'un navigateur Web, indépendant de tout logiciel.

IP-Reach se connecte aux ports clavier, vidéo et souris de quatre serveurs ou switch KVM au maximum. Grâce à la puissante technologie de capture d'image et d'algorithmes de compression vidéo de Raritan, il capture, numérise et compresse le signal vidéo avant de le transmettre à un ordinateur distant. L'utilisateur distant dispose d'un accès direct et d'un contrôle total des serveurs cibles aux fins des opérations de maintenance, d'administration, de dépannage — de l'exécution d'applications via l'interface utilisateur aux interventions de niveau BIOS — et même de redémarrage.

IP-Reach vous permet d'accéder facilement à vos serveurs, n'importe quand, de n'importe où:

• Contrôlez les serveurs situés au sein du bâtiment même ou à l'autre bout du campus. Gérez les serveurs des filiales depuis un site centralisé. Fournissez une assistance à distance aux centres de données du monde entier.
• Dépannez, reconfigurez et redémarrez les serveurs depuis votre domicile. Assurez une gestion des serveurs adaptée et sécurisée en service réduit.

Accès via internet, le réseau local/étendu ou un modem d'accès à distance

IP-Reach propose une large gamme de méthodes d'accès à distance permettant de contrôler les serveurs connectés à un switch KVM de Raritan. IP-Reach permet également d'accéder aux serveurs hors bande, l'accès distant aux serveurs cibles vitaux est donc toujours possible - même lorsque le réseau n'est pas opérationnel.

Photos du produit

IP-Reach M Series

IP-Reach TR Series

Contenu du coffret

L'unité IP-Reach fournie est un produit autonome totalement configuré, monté dans un chassis de montage en rack 2U de 19" standard. Les éléments suivants sont également inclus :

(1) Unité IP-Reach (1) Guide d'installation et de configuration rapide d'IP-Reach TR Series (1) Manuel d'utilisation d'IP-Reach (1) CD-ROM du logiciel Raritan Remote Client (1) Kit de montage en rack (1) Câble d'alimentation (1) Câble téléphonique RJ11 (N) Câbles coaxiaux CCP20 (N) Câbles coaxiaux CCP20F

(1) Unité IP-Reach (1) Guide d'installation et de configuration rapide d'IP-Reach M Series (1) Manuel d'utilisation d'IP-Reach (1) CD-ROM du logiciel Raritan Remote Client (1) Kit de montage en rack (1) Câble d'alimentation (N) Cables coaxiaux CCP20

(N = nombre de ports)

Accès

• Accès KVM à distance via Internet, le réseau local/étendu ou un modem d'accès à distance
• Connexion de quatre utilisateurs simultanés maximum au(x) switch ou au(x) serveur(s)
• Seize utilisateurs simultanés maximum (utilisation du mode PC-share)
• Accessible via un navigateur Web
• Accès à distance aux dispositifs série (VT100) connectés au port série d'IP-Reach

Performances

• Algorithme de compression de qualité supérieure garantissant des performances hors du commun
• Aucun impact sur les performances des serveurs cible
• Détection automatique de la résolution vidéo permettant d'obtenir un affichage optimal
• Synchronisation et TRAÇAGE de la souris haute performances

Fiabilité

• Alimentations à double protection par basculement*
• Ethernet à double protection par basculement Modem intégré / Port modem dédié** permettant d'accéder aux serveurs même lorsque le réseau n'est pas disponible

Sécurité

• Chiffrement SSL 128 bits RSA à clé publique, chiffrement 128 bits RC4 à clé privée.
• Port TCP configurable unique permettant d'assurer la protection du pare-feu
• Prend en charge les protocoles d'authentification RADIUS et LDAP

Administration

• Administration à distance via l'interface du navigateur Web Intégration étroite avec la console de gestion CommandCenter
• Prise en charge SNMP
• Mise à niveau du firmware via Ethernet Installation et interface utilisateur simplifiées
• Console utilisée permettant un accès analogique direct au switch KVM Journal des événements utilisateur complet pouvant être télédownloadé
• Adressage DHCP ou IP fixe
• IP-Reach TR Series uniqueness

IP-Reach M Series uniqueness

Terminologie

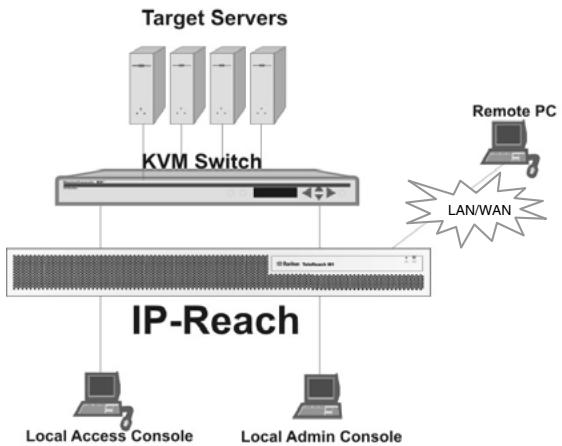

Ce manuel utilise les termes suivants pour désigner les composants d'une configuration IP-Reach type. Lors de la lecture de ce manuel, veuillez vous reporter au schéma ci-dessous pour obtenir des explications (si nécessaire).

Serveur(s) cible	Serveurs auxquels vous accédez à distance via IP-Reach et la configuration KVM connectée.
Ordinateur distant	Ordinateur Windows utilisé pour acceder aux serveurs cible connectés à IP-Reach et les contrôle.
Console d'accès locale	Une console utilisateur facultative, composée d'un clavier PS/2, d'une souris PS/2 et d'un écran VGA, directement connectée à IP-Reach afin de contrôle les serveurs cible locally (et non par l'intémédiaire du réseau). Les modèles IP-Reach à un port (IPR-TR361 et IPR-M1) permettent de connecter une console d'accès locale. Les modèles IP-Reach à deux ports (IPR-TR362 et IPR-M2) permettent de connecter deux consoles d'accès locale, les modèles IP-Reach à trois ports permettent de connecter trois consoles, etc.
Console d'administration locale	Un clavier PS/2 et un écran VGA directement connectés à IP-Reach et permettant l'administration et la configuration. Cette console vous permit d'acceder directement aux menus d'administration d'IP-Reach. Il est impossible d'afficher les serveurs cible de la configuration KVM connectée sur cet écran. IP-Reach permet également de réaliser une administration à distance via le réseau. La console d'administration locale constitue cependant le moyen le plus simple de procéder à la configuration initiale.

Différences entre les modèles

Raritan propose deux gammes de modèles IP-Reach : TR Series et M Series. Les deux gammes de modèles représentent les mêmes ensembles de fonctions et le même niveau de performances. Les modèles TR Series disposent néanmoins des avantages matériels suivants, qui répondent aux exigences des applications de classe transporter :

Alimentation à double redondance - Contrôleurs Ethernet à double protection par basculement - Mise à niveau de la densité de port (jusqu'à quatre ports) Modem intégré Hauteur de rack 2U

Configuration des serveurs cible

Avant d'installer IP-Reach, vous devez, afin d'obtenir des performances optimales, configurer les serveurs cible auxquels vous souhaitez accéder via IP-Reach comme indiqué ci-dessous. Notez que la configuration requise suivante s'applique uniquement aux serveurs cible, et non aux ordinateurs utilisés pour accéder à distance à IP-Reach (reportez-vous au Chapitre 1 : Introduction, Terminologie).

Résolution vidéo des serveurs

Pour une utilisation de bande passante et une qualité vidéo optimales, les serveurs cible executant des interfaces utilisateur graphiques telles que Windows, X-Windows, Solaris et KDE, doivent être configurés avec des papiers peints de Bureau définis sur une image uniforme légèrement colorée. Évitez les papiers peints ornés de photos ou de dégradés complexes.

Assurez-vous qu'IP-Reach prend en charge la résolution vidéo et le taux de rafraîchissement du serveur et que le signal est non entrelacé. IP-Reach prend en charge les résolutions vidéo suivantes :

Modes texte

640x480 à 60Hz 1024x768 à 60Hz

640x480 à 72Hz 1024x768 à 70Hz

640x480 à 75Hz 1024x768 à 75Hz

640x480 à 85Hz 1024x768 à 85Hz

800x600 à 56Hz 1152x864 à 60Hz

800x600 a 60Hz 1152x864 a 75Hz

800x600a72Hz 1280x1024a60Hz

800x600a75Hz

800x600a85Hz

Paramètres windows XP

Sur les serveurs cible exécutant Microsoft Windows XP, désactiver l'option Améliorer la précision du pointeur et définir la vitesse du pointeur de la souris exactement au milieu. Ces paramètres se trouvent sous Panneau de configuration → Souris → Pointeurs de souris.

Remarque : pour les serveurs cible exécutant Windows NT, 2000 ou XP, il est possible que vous souhaitiez créer un nom d'utilisateur uniquement utilisé pour les connexions à distance par l'intermédiaire d'IP-Reach. Cette opération vous permet de conserver les paramètres d'accélération/de mouvement lent du pointeur de la souris du serveur cible exclusivement pour la connexion IP-Reach. Il est en effet possible que les autres utilisateurs souhaitent que la souris se déplace plus rapidement.

Remarque : les écrans de connexion de Windows XP et 2000 rétablissent les paramètres prédéfinis de la souris qui diffèrent des paramètres suggérés pour une performance optimale d'IP-Reach. La synchronisation de la souris ne sera donc pas optimale sur ces écrans. Si vous savez comment régler le registre des serveurs cibles Windows, vous pouvez obtenir une meilleure synchronisation de la souris IP-Reach sur les écrans de connexion en utilisant l'éditeur de registre Windows pour modifier les paramètres suivants : vitesse par défaut du pointeur de la souris utilisé = 0, seul de la souris 1 = 0, seul de la souris 2 = 0.

Paramètres windows 2000/me

Sur les serveurs cible exécutant Microsoft Windows 2000/ME, réglez l'accélération du pointeur de la souris sur Aucune et définissez la vitesse du pointeur de la souris en sélectionnant le paramètre qui se trouve exactement au milieu. Ces paramètres se trouvent sous Panneau de configuration Souris.

Paramètres windows 95/98/nt

Sur les serveurs cible exécutant Microsoft Windows 95/98/NT, définissez la vitesse du pointeur de la souris en sélectionnant le paramètre le plus faible sous Panneau de configuration → Souris → Mouvement du pointeur.

Paramètres linux

Sur les serveurs cible exécutant des interfaces graphiques Linux, réglez l'accélération de la souris sur 1 exactement et le seuil sur 1 exactement.

Comme indiqué ci-dessus, veuillez vous assurer que tous les serveurs cible exécutant Linux utilisent une résolution VESA standard et un taux de rafraîchissement pris en charge par IP-Reach. Les serveurs cible Linux doivent également être configurés de manière à ce que les temps de passage en blanc correspondent aux valeurs VESA standard +/- 40%.

Pour vérifier ces paramètres :

• Localisez le fichier de configuration Xfree86 (XF86Config).
• Désactivez toutes les résolutions qui ne sont pas prises en charge par IP-Reach à l'aide d'un éditeur de texte.
• Désactivez la fonction de bureau virtuel (elle n'est pas prise en charge par IP-Reach).
• Vérifiez les temps de passage en blanc (valeurs VESA standard +/- 40%). Redémarrez l'ordinateur.

Remarque : dans de nombreux environnements graphiques Linux, la commande < Ctrl + Alt + Plus> modifie la résolution vidéo en parcourant toutes les résolutions disponibles qui restent activées dans le fichier XF86Config.

Paramètres sun solaris

Tous les serveurs cible doivent utiliser une des résolutions d'affichage prises en charge par IP-Reach. Les résolutions les plus courantes sur les ordinateurs Sun sont :

1024 x 768 à 60 Hz 1024 x 768 à 70 Hz 1024 x 768 à 75 Hz 1024 x 768 à 85 Hz 1152 x 900 à 66 Hz 1152 x 900 à 76 Hz 1280 x 1024 à 60 Hz

Les serveurs cible exécutant le système d'exploitation Solaris doivent utiliser une sortie vidéo VGA (signaux H-Sync et V-Sync, pas à synchronisation composite). Pour passer d'une sortie de carte graphique Sun synchronisée de manière composite à une sortie VGA non standard, lancez d'abord la commande Stop + A pour afficher le mode bootprom. Puis lancez la commande

setenv output-device screen: r1024x768x70

pour modifier la résolution de sortie. Lancez la commande « boot » pour redémarrer le serveur.

Veuillez également procéder à l’acquisition d’un adaptateur de sortie vidéo auprès de votre représentant Raritan. Les ports Sun 13W3 avec une sortie synchrone de manière composite nécessitent l’utilisation d’un Guardian Raritan APSSUN II avec IP-Reach. Les ports Sun HD15 avec une sortie synchrone de manière composite nécessitent l’utilisation d’un convertisseur Raritan 1396C pour convertir la sortie vidéo HD15 en sortie 13W3, et d’un convertisseur Guardian Raritan APSSUN II pour prendre en charge la synchronisation composite. Les ports Sun HD15 avec une sortie synchrone de manière séparée nécessitent l’utilisation d’un Guardian Raritan APKMSUN avec IP-Reach.

Notez qu'il est possible que les switch KVM de marque autre que Raritan ne traitent pas correctement les signaux PS/2 vers Sun.

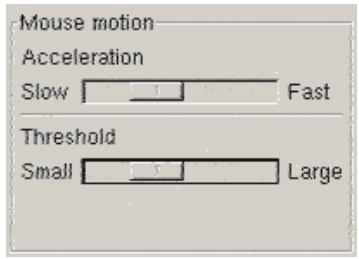

Sur les serveurs cible exécutant un système d'exploitation Solaris, réglez l'accélération de la souris sur 1 exactement et le seuil sur 1 exactement. Effectuez ce réglage au niveau de l'interface utilisateur graphique (illustrée ci-dessous) ou à l'aide de la ligne de commande « xset mouse a t », où la lecture « a » correspond à l'accélération et la lecture « t » au seuil.

Paramètres apple macintosh

Sur les serveurs cible exécutant un système d'exploitation Apple Macintosh, si vous utilisez IP-Reach pour accéder à votre serveur cible et le contrôle, vous devez régler le client IP-Reach (Raritan Remote Client) sur le mode « curseur simple ». Le mode curseur double n'est pas pris en charge. En outre, si vous tentez de contrôler un serveur Macintosh par l'intermédiaire d'IP-Reach en mode curseur double, les deux pointeurs de la souris ne s'affichent pas de manière synchronisée.

Configuration des paramètres du pare-feu du réseau

Si vous souhaitez accéder à IP-Reach par l'intermédiaire du pare-feu d'un réseau, votre pare-feu doit permettre la communication sur le port TCP 5000. Vous pouvez également configurer IP-Reach pour permettre l'utilisation d'un port TCP de votre choix (reportez-vous au Chapitre 4 : Fonctions d'administration, Configuration réseau).

Si vous souhaitez bénéficier des possibilités d'accès Web d'IP-Reach, le pare-feu doit autoriser la communication en amont sur le port TCP 443 (port TCP standard pour la communication HTTPS). Si vous souhaitez qu'IP-Reach redirige automatiquement les requêtes HTTP vers HTTPS (de manière à ce que les utilisateurs utilisent « http://xxx.xx.xxxx », plus courant, à la place de « https://xxx.xx.xxxx »), le pare-feu doit autoriser la communication en amont sur le port TCP 80 (port TCP standard pour la communication HTTP).

Configuration des switch KVM paragon

Si vous souhaitez utiliser IP-Reach pour accéder à des switch KVM de classe entreprise Paragon de Raritan, vous devez procéder à l'optimisation suivante avant de connecter IP-Reach :

affichez les serveurs cible accessibles à partir de la station utilisateur Paragon les uns après les autres et réglez le paramètre de la qualité vidéo sur -15 (moins 15). Ajustez la qualité vidéo de Paragon à l'aide de la touche + ou - de votre clavier numérique tout en consultant l'interface utilisateur à l'écran.

Lors du réglage, la ligne inférieure du menu de l'interface utilisée à l'écran affichera les modifications du paramètre de la qualité vidéo à mesure que vous appuyez sur la touche + ou -. Une qualité vidéo équivalente à -15 permet d'obtenir l'image plus claire lors de l'affichage des serveurs cible par l'intermédiaire d'IP-Reach, depuis un ordinateur distant. Procédez à ce réglage pour l'ensemble des serveurs cible et des stations utilisées connectés à IP-Reach.

Connexions physiques TR series

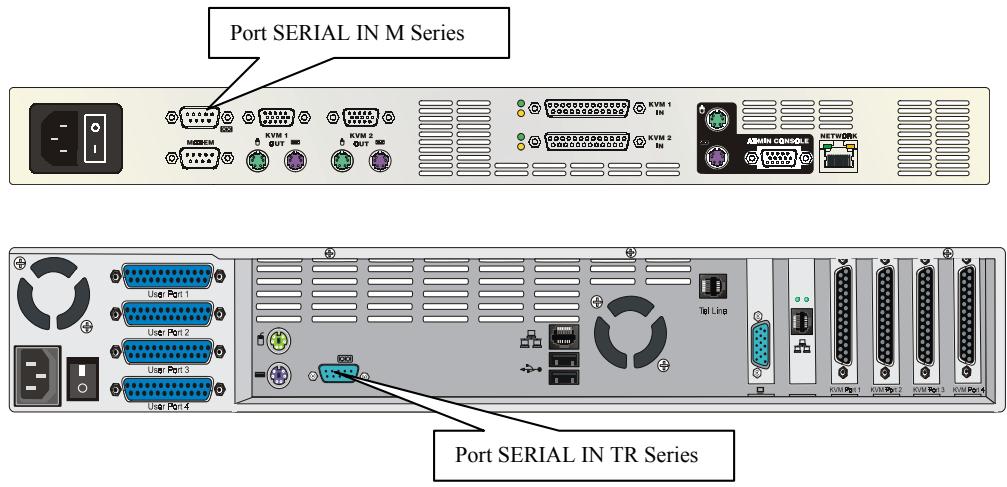

Panneau arrière de l'unité IP-Reach TR Series

Câble d'alimentation CA

Raccordez le câble d'alimentation CA fourni à l'unité IP-Reach et à une prise CA.

Console d'administration locale

Raccordez un clavier PS/2 et un écran Multisync aux ports indiqués (reportez-vous au schéma ci-dessus), situés sur la partie arrière d'IP-Reach.

Port réseau primaire

Reliez le port réseau à un routeur, un concentrateur ou un switch Ethernet à l'aide d'un câble Ethernet standard.

Port réseau secondaire (facultatif)

Reliez le port réseau à un routeur, un concentrateur ou un switch Ethernet à l'aide d'un câble Ethernet standard. Lorsque le port réseau primaire n'est pas disponible, IP-Reach bascule automatiquement sur le port réseau secondaire. Pour connaître la procédure à suivre pour activer la prise en charge du basculement Ethernet, reportez-vous au Chapitre 4 : Fonctions d'administration, Configuration réseau.

Ports d'entrée KVM

Reliez le port d'entrée KVM à la console KVM du serveur ou du switch KVM auquel vous souhaitez accéder à distance à l'aide du ou des câbles CCP20 fournis.

Ports de la console d'accès locale/de sortie KVM (facultatifs)

Les ports utilisateurs de sortie KVM permettent un accès analogique direct au serveur ou au switch KVM relié aux ports d'entrée KVM correspondants. Reliez les ports repérés par la mention « User Port » à un clavier PS/2, une souris PS/2 et un écran VGA Multisync à l'aide du ou des câbles CCP20F inclus.

Remarque : les consoles d'accès locales peuvent être reliées aux ports utilisateur 1 à 4. Les consoles d'accès locales affichent alors le switch KVM ou le serveur relié au port KVM correspondant. La console utilisateur reliée au port utilisateur 1, par exemple, affiche le switch KVM ou le serveur relié au port KVM 1. La console utilisateur reliée au port utilisateur 2 affiche le switch KVM ou le serveur relié au port KVM 2, etc.

Port de la ligne téléphonique (facultatif)

Les modèles IP-Reach TR Series disposent d'un modem intégré permettant l'accès à distance lorsque le réseau local/étendu n'est pas disponible. Reliez le port repéré par la mention « Tel Line » à une prise téléphonique analogique à l'aide du câble téléphonique fourni.

Port d'entrée série (facultatif)

Il est possible d'accéder à distance à des dispositifs contrôlés en série (émulation du terminal VT100) via IP-Reach. Il suffit pour cela de les relier au port d'entrée série, situé sur la partie arrière d'IP-Reach.

Le port série d'IP-Reach est un port de type DTE. Lors de la connexion d'un autre dispositif série DTE à IP-Reach, utilisez un câble série null-modem. Lors de la connexion d'un dispositif série DCE à IP-Reach, utilisez un câble série à brochage direct.

Panneau d'arrêt de l'unité IP-Reach M Series

Câble d'alimentation CA

Raccordez le câble d'alimentation CA fourni à l'unité IP-Reach et à une prise CA.

Console d'administration locale

Raccordez un clavier PS/2 et un écran Multisync aux ports correspondants situés sur la partie arrière d'IP-Reach et repérés par la mention « Admin Console »

Port réseau

Reliez le port réseau à un routeur, un concentrateur ou un switch Ethernet à l'aide d'un câble Ethernet standard.

Ports d'entrée KVM

Connectez l'extrémité DB25 du ou des câbles CCP20 fournis aux ports « KVM » et l'autre extrémité du câble CCP aux ports vidéo VGA, souris et clavier PS/2 des switch KVM ou des serveurs pour lesquels vous souhaitez disposer d'un accès réseau à distance.

Ports de la console d'accès locale/de sortie KVM (facultatifs)

Connectez un clavier PS/2, une souris et un écran Multisync à ces ports si vous souhaitez disposer d’un accès analogique direct aux serveurs ou aux switch KVM reliés aux ports « KVM In » correspondants.

Remarque : avec le modèle IP-Reach M2, lorsque la console d'accès locale est reliée à un port « KVM Out », elle affiche le switch KVM ou le serveur connecté au numéro de port « KVM In » correspondant. Si la console utilisateur est reliée au port « KVM Out » 1, par exemple, elle affiche le switch KVM ou le serveur connecté au port « KVM In » 1.

Port modem dédié (facultatif)

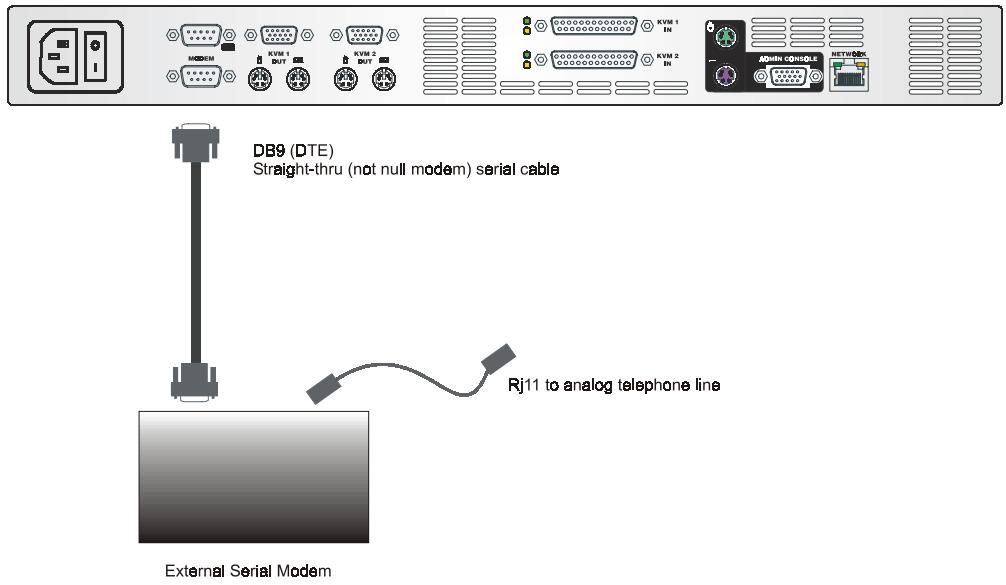

Les modèles IP-Reach M Series disposent d'un port modem dédié. La connexion d'un modem série externe standard à ce port permet aux utilisateurs de conserver un accès à distance à IP-Reach lorsque le réseau local/étendu n'est pas disponible.

Utilisez un câble série à brochage direct standard pour relier IP-Reach à votre modem série externe. Connectez ensuite le port « Tel Line » de votre modem à une ligne téléphonique analogique (pour plus de détails, reportez-vous à la documentation de votre modem série externe).

Port d'entrée série (facultatif)

Il est possible d'accéder à distance à des dispositifs contrôlés en série (émulation du terminal VT100) via IP-Reach. Il suffit pour cela de les relier au port d'entrée série, situé sur la partie arrière d'IP-Reach.

Le port série d'IP-Reach est un port de type DTE. Lors de la connexion d'un autre dispositif série DTE à IP-Reach, utilisez un câble série null-modem. Lors de la connexion d'un dispositif série DCE à IP-Reach, utilisez un câble série à brochage direct.

Configuration initiale

Lors de la configuration initiale, l'assistant de configuration IP-Reach vous aide à procéder rapidement à la première configuration d'IP-Reach. L'assistant de configuration IP-Reach s'affiche uniquement lorsque vous accédez aux menus d'administration sur un IP-Reach non configuré. Il vous guide tout au long du paramétrage de la configuration initiale. Le moyen le plus simple pour procéder à la configuration initiale consiste à utiliser la console d'administration locale (reportez-vous aux instructions de la rubrique « Connexions physiques » dans les sections précédentes).

1. Mettez IP-Reach SOUS tension à l'aide de l'interrupteur d'alimentation situé sur la partie arrière de l'unité IP-Reach.
2. L'écran de bienvenue de l'assistant de configuration IP-Reach s'affiche sur la console d'administration locale.

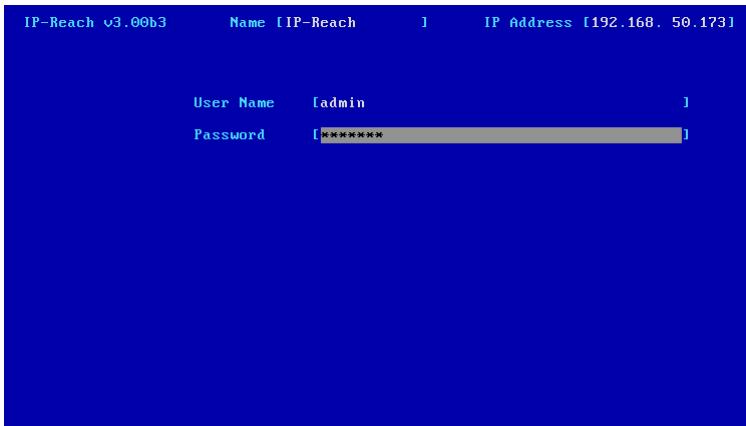

1. Appuyez sur la touche B du clavier de la console d'administration locale pour lancer l'assistant de configuration IP-Reach.
2. L'écran Network Configuration (Configuration réseau) s'affiche.

1. Utilisez la touche, <↑> ou <↓> pour sélectionner les lignes de l'écran Network Configuration (Configuration réseau) et la touche, <←> ou <→> pour naviguer entre les entrées
2. Name (Nom) : indique le nom (unique) de l'unité IP-Reach, « Centre de données de Miami », par exemple. Le nom par défaut est IP-Reach.
3. Enable Ethernet Interface (Activer l'interface Ethernet) : indique si IP-Reach doit activer son adaptateur Ethernet (valeur par défaut : YES (OUI)).
4. Line Speed & Duplex (Vitesse de ligne & Duplex) : définissez l'efficacité visuelle de l'écran : Auto detect 10 Mbps/Full Duplex (Détection automatique 10 Mbps/Full Duplex), 10 Mbps/Half Duplex, 100 Mbps/Full Duplex ou 100 Mbps/Half Duplex.
5. Obtenir l'adresse IP automatiquement (DHCP):

YES (OUI): l'adressage IP dynamique d'IP-Reach est activé. À chaque redémarrage, IP-Reach demande une adresse IP auprès du serveur DHCP local. Notez que ce paramètre peut rendre l'accès à distance à IP-Reach difficile hors du réseau local. En effet, pour initier une connexion, l'adresse IP affectée de manière dynamique doit être connue. NO (NON) (valeur par défaut): une adresse IP fixe est attribuée à l'unité IP-Reach (recommandée).

• IP Address (Adresse IP) : saisissez l'adresse IP que votre administrateur réseau vous a donnée pour IP-Reach.
• Subnet Mask (Masque de sous-réseau) : saisissez le masque de sous-réseau fourni par votre administrateur réseau.
• Default Gateway (Passerelle par défaut): saisissez la passerelle par défaut indiquée par votre administrateur réseau (le cas échéant).
• Enable Modem Interface (Activer l'interface du modem) : l'accès via le modem d'accès à distance est activé (valeur par défaut : YES (OUI)). Sur les modèles IP-Reach M Series, il est nécessaire qu'un modem série externe soit connecté pour que le fonctionnement de ce paramètre soit garanti (reportez-vous au Chapitre 2 : Installation, Connexions physiques M Series, Port modem dédié).
• Enable Web Browser Interface (Activer l'interface du navigateur Web) : l'accès à IP-Reach via le navigateur Web est activé (valeur par défaut : YES (OUI)).
• Utiliser le port TCP 5000 par défaut:
• YES (OUI) (valeur par défaut): le port TCP 5000 par défaut est utilisé.
• NO (NON) : saisissez le numéro du port que vous souhaitez utiliser à la place.

Remarque: si vous souhaitez accéder à IP-Reach sans l'aide d'un pare-feu, les paramètres que vous définissez pour le pare-feu doivent permettre la communication bidirectionnelle par l'intermédiaire du port 5000 par défaut (et non du port personnalisé configuré ci-dessus).

• Enable IP Failover (Activer le basculement IP) (modèles TR Series uniquement) : ce paramètre (unique
• Lorsque ce paramètre est activé, IP-Reach vérifie la disponibilité de son port Ethernet primaire selon un intervalle constant, indiqué par le paramètre Ping Interval in seconds (Intervalle ping en secondes).
• Lors des vérifications ping, effectuées à intervalles réguliers, si le port Ethernet n'est pas disponible pendant un dé
• Appuyez sur <Ctrl + S> pour enregistrer les éléments que vous avez saisis. Le menu principal s'affiche.

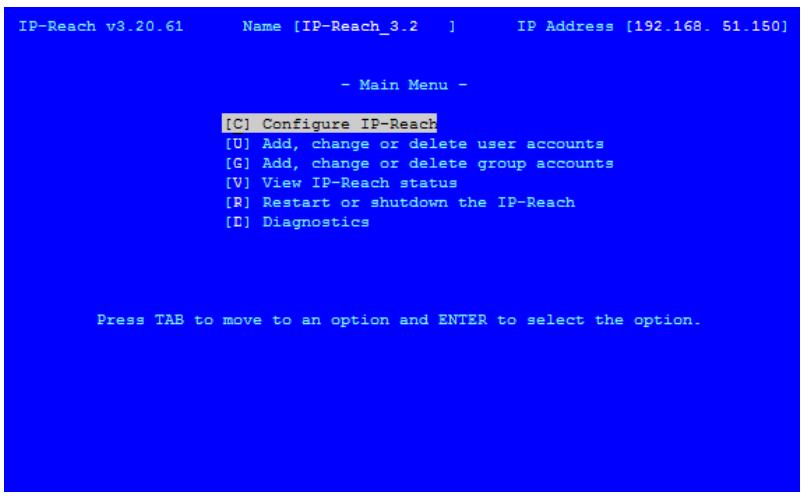

• Dans le menu principal, sélectionnez [R] Redémarrer ou éteindre IP-Reach et appuyez sur la touche.
• Lorsque vous y êtes invité, appuyez sur la touche <R> de votre clavier pour redémarrer IP-Reach.
• IP-Reach redémarre et l'écran d'initialisation d'IP-Reach s'affiche une fois le redémarrage effectué.

1. Félicitations! IP-Reach est désormais prêt pour la connexion initiale.

Passez à la section suivante pour procéder à la première connexion à distance à IP-Reach. Une fois familiarisé avec le fonctionnement à distance d'IP-Reach, reportez-vous au Chapitre 4 : Fonctions d'administration pour connaître l'ensemble des fonctions d'administration proposées par IP-Reach.

Connexion à distance à ip-reach

Une fois l'installation physique d'IP-Reach réalisée, vous pouvez établir votre première connexion réseau. Vous trouverez ci-dessous les instructions de base vous permettant de configurer cette connexion. Pour obtenir des instructions détaillées, reportez-vous au Chapitre 3 : Raritan Remote Client.

Lancement de raritan remote client (RRC)

1. Ouvrez une session sur un ordinateur Windows disposant d'un accès réseau à IP-Reach.
2. Si vous utilisez Windows NT, 2000 ou XP, vérifiez que vous ne disposez pas d'un accès restreint.

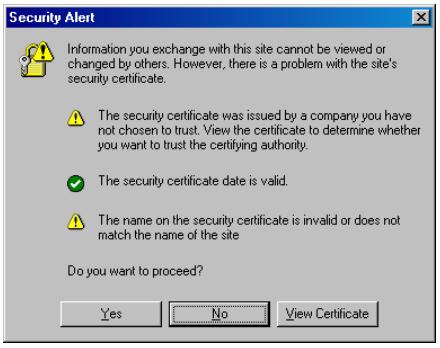

3. Lancez Microsoft Internet Explorer. Vérifiez que vos paramètres de sécurité Internet Explorer permettent le téléchargement et l'exécution des contrôles ActiveX.

Remarque: le paramètre de sécurité « Moyen » par défaut de Windows est suffisant.

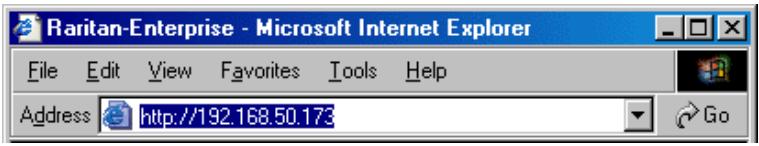

1. Dans la barre d'adresse URL, saisissez l'adresse IP affectée à IP-Reach à l'étape II-6. Appuyez sur [ENTREE] pour charger et lancer le client d'accès Web.

Définition d'une connexion

Lors du lancement de Raritan Remote Client (RRC), IP-Reach vous demande de saisir vos informations d'identification. Connectez-vous en utilisant le nom d'utilisateur et le mot de passe par défaut ( et ). Vous êtes désormais connecté à votre unité IP-Reach. Sélectionnez et connectez-vous à un port à l'aide du navigateur RRC, situé sur le côté gauche de la fenêtre RRC.

Remarque à l'intention des utilisateurs de commandcenter

Si vous utilisez IP-Reach dans une configuration CommandCenter, suivez les étapes décrites ci-dessous lors de l'installation. Une fois les étapes de ce chapitre réalisées, veuillez vous reporter au guide d'utilisation de CommandCenter pour poursuivre l'installation. La suite de ce guide d'utilisation s'applique essentiellement aux utilisateurs qui déploient leur(s) unité(s) IP-Reach sans utiliser les fonctions d'intégration de CommandCenter.

Activation de raritan remote client (RRC) par l'intermédiaire d'un navigateur web

Il est possible d'accéder à IP-Reach par l'intermédiaire d'un navigateur Web à l'aide d'une connexion établie depuis un ordinateur Windows distant exécutant Microsoft Internet Explorer 4.0+, Mozilla 1.1+ ou Netscape 7+.

Paramètres de sécurité

Si vous souhaitez accéder à IP-Reach par l'intermédiaire d'un navigateur Web, vous devez définir des paramètres adaptés au niveau de l'onglet des paramètres de sécurité Internet Explorer :

• l'option « Télécharger les contrôles ActiveX signés » doit être réglée sur « Activer » ou « Demander »,
• l'option « Exécuter les contrôleurs ActiveX et les plugins » doit être réglée sur « Activer » ou « Demander »

Pour plus de détails sur ces paramètres, reportez-vous à votre documentation Microsoft Internet Explorer.

Remarque : quelles que soient les valeurs définies pour les paramètres ci-dessus dans Internet Explorer, Microsoft Windows 2000 et Microsoft Windows XP ne permettent pas à certains types d'utilisateurs de télécharger et d'exécuter les contrôles et les plugins. Pour plus d'informations, reportez-vous à votre documentation Microsoft Windows.

Lancement de raritan remote client

1. Vérifie que les paramètres de sécurité de votre navigateur sont configurés de manière adaptée et saisissez l'adresse IP affectée à votre unité IP-Reach (reportez-vous au Chapitre 2 : Installation, Configuration initiale) dans la barre d'adresse URL de votre navigateur Web.

Remarque: IP-Reach est livré avec l'adresse IP par défaut suivante : 192.168.0.192.

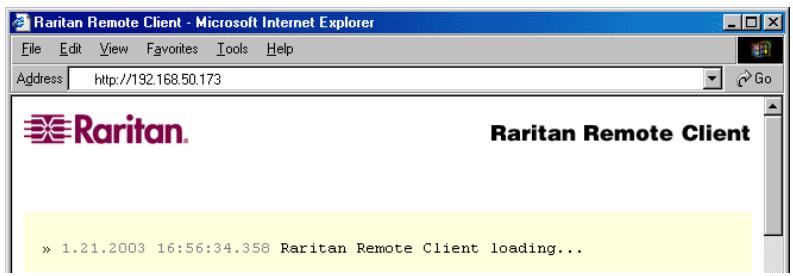

1. Pour le lancement de RRC, IP-Reach vous redirige vers une page Web sécurisée HTTPS (128 bits).

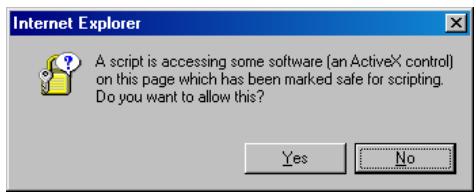

1. Selon les paramètres de sécurité définis pour votre navigateur, il est possible que toutes ou certaines des boîtes de dialogue suivantes s'affichent pour confirmer l'accès et le lancement d'un programme externe. Cliquez sur Yes pour passer à l'invite suivante.

Remarque : quels que soient les paramètres définis dans Internet Explorer et que vous approuviez ou non les avertissements ci-dessus, Microsoft Windows 2000 et Microsoft Windows XP ne permettent pas à certains types d'utilisateurs de télécharger et d'exécuter les contrôles ActiveX et les plugins. Pour plus d'informations, veuillez vous reporter à la section précédente, « Paramètres de sécurité », et à votre documentation Microsoft Windows.

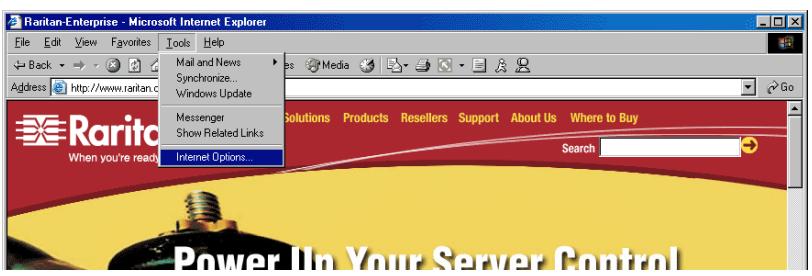

Suppression de RRC de la mémoire cache du navigateur

Si vous souhaitez supprimer RRC de la mémoire cache de votre navigateur, cela peut aider à une mise à niveau, pour économiser de l'espace disque ou pour supprimer les preuves de l'execution de RRC sur un PC, par exemple, suivez la procédure standard indiquée par le logiciel de votre navigateur Web.

Instructions pour Internet Explorer version 6.0 :

1. Si vous avez utilisé RRC quotidiennement, quittez et redémarrez Internet Explorer.
2. Dans la barre de menus Internet Explorer, sélectionnez Outils → Options Internet.

1. Lorsque la boîte de dialogue « Options Internet » s'affiche, cliquez sur « Paramètres »
2. Lorsque la boîte de dialogue « Paramètres » s'affiche, cliquez sur « Afficher les objets »
3. Internet Explorer affiche une liste des objets de programmes présents dans la mémoire cache. Sélectionnez et supprimez les entrées intitulées « TeleControl Class »

Facultatif : installation du logiciel raritan remote client

Remarque: cette étape est facultative. Vous pouvez acceder à IP-Reach à partir d'un ordinateur distant en installant le logiciel RRC ou en lançant RRC par l'intermédiaire d'un navigateur Web (reportez-vous à la section précédente). Si vous accédez à IP-Reach par l'intermédiaire d'un navigateur Web, il n'est pas nécessaire d'installer le logiciel sur l'ordinateur distant.

1. Insérez le CD-ROM RRC fourni dans le lecteur de CD-ROM de votre ordinateur.
2. Le programme d'installation de RRC se lance automatiquement. Si ce n'est pas le cas, cliquez avec le bouton droit de la souris sur le lecteur de CD-ROM de votre ordinateur dans l'Explorateur Windows et sélectionnez Exécution automatique.
3. Suivez les instructions affichées dans l'écran de l'assistant InstallShield pour réaliser l'installation de RRC sur tout ordinateur distant. Sous « Select Components » (Sélectionner les composants), vous devez sélectionner la version américaine si le clavier de l'ordinateur distant est un clavier américain ou la version japonaise si le clavier de l'ordinateur distant est un clavier japonais.

Remarque : la version japonaise de RRC permet d'utiliser un clavier japonais sur l'ordinateur distant mais nécessite également l'installation d'un clavier japonais au niveau du serveur cible. Les informations de l'interface sont toujours affichées en anglais.

1. Selon la configuration de votre ordinateur, il est possible que le programme d'installation de RRC installe automatiquement les bibliothèques Microsoft Foundation Class et DirectX, si nécessaire. Si tel est le cas, vous serez invité à redémarrer votre ordinateur une fois l'installation terminée.
2. Une icône Raritan Remote Client est ajoutée sur votre Bureau. Cliquez sur cette icône pour lancer RRC.

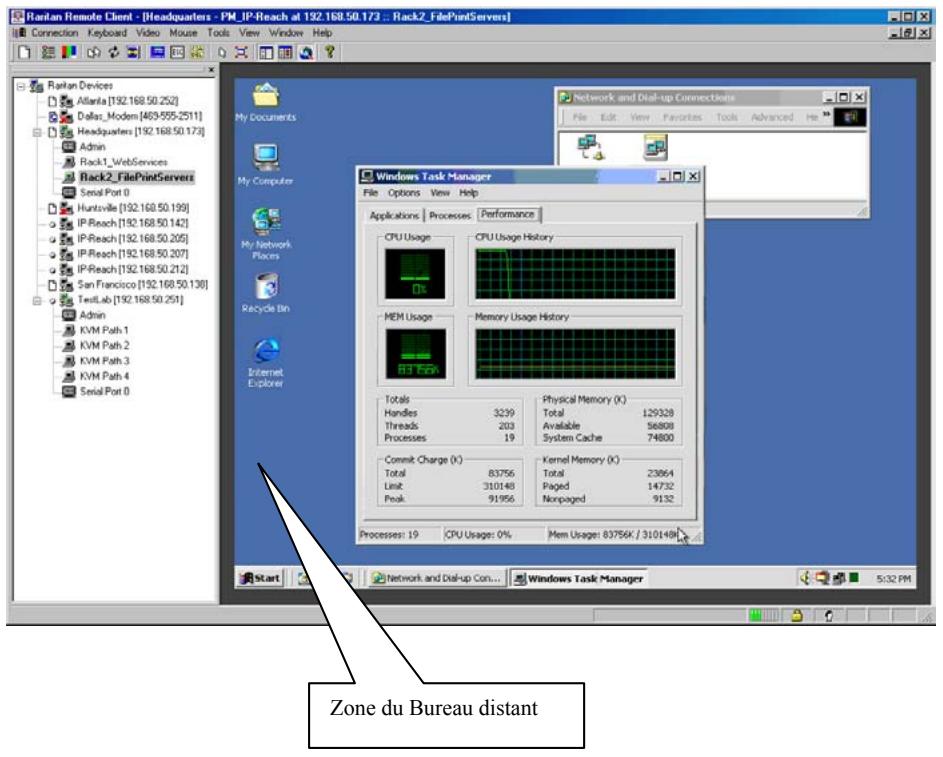

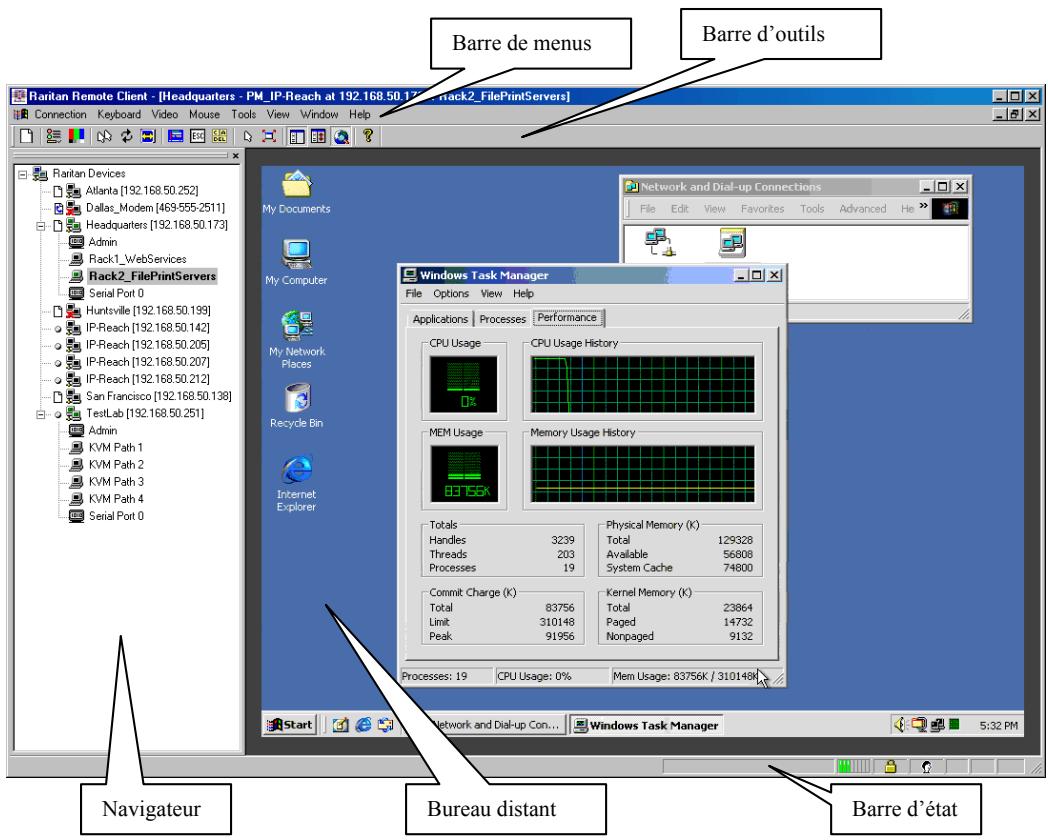

Disposition de la fenêtre RRC

Les fonctions de Raritan Remote Client sont réparties en cinq sections générales sur l'écran. Chaque section est décrite en détail plus loin dans ce chapitre.

Navigateur RRC

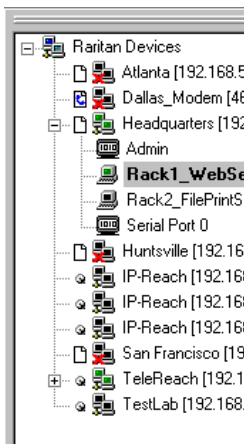

Le navigateur RRC offre une vue simple de l'ensemble des dispositifs Raritan connus. Vous pouvez ainsi accéder facilement à plusieurs applications Raritan mises en réseau.

Le navigateur RRC affiche :

• tous les dispositifs Raritan pour lesquels un profil de connexion existe,
• tous les dispositifs Raritan automatiquement identifiés sur le réseau.

Remarque : l'identification automatique des dispositifs Raritan fait appel à un protocole UDP et reconnaît généralement tous les dispositifs Raritan présents sur votre sous-réseau. Les administrateurs réseau autorisent rarement le fonctionnement du protocole UDP à l'extérieur du sous-réseau.

Remarque : l'identification automatique des dispositifs Raritan localise uniquement les dispositifs Raritan configurés de manière à utiliser le port TCP par défaut (5000).

Tous les dispositifs présents dans le navigateur RRC disposent de deux icônes permettant de connaître l'état du réseau et les informations relatives au profil de connexion.

Icône de gauche (profil de connexion)

□	Avec profil - ce dispositif dispose d'un profil de connexion réseau.
◎	Profil modem - ce dispositif dispose d'un profil de connexion modem.
⊗	Sans profil - RRC a localisé ce dispositif sur le réseau mais ce dispositif ne dispose d'aucun profil de connexion.

Icône de droite (état du réseau)

#	Connecté (vert) - vousêtes actuellément authenticate et connecté à ce dispositif.
#	Disponible (noir) - ce dispositif est actuellément disponible sur le réseau mais vous n'êtes pas connecté à ce dispositif pour l'instant.
#	Non disponible - ce dispositif dispose d'un profil mais il n'est actuellément pas disponible sur le réseau (notez que tous les dispositifs disposant d'un profil modem auxquels vous n'êtes pas connecté pour l'instant affichent cette icône).

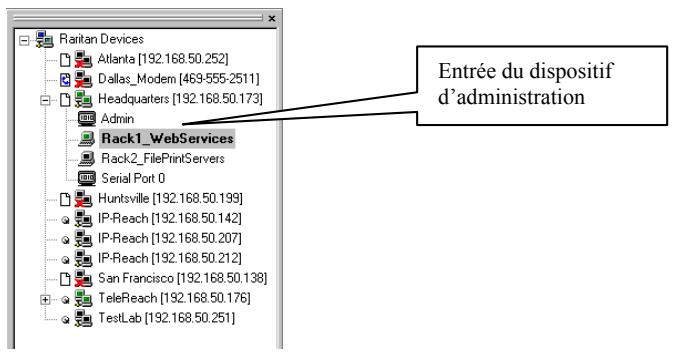

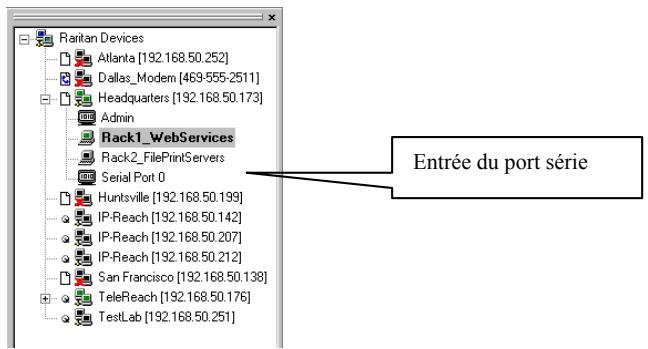

Le navigateur RRC étend l'arborescence d'affichage de tous les dispositifs Raritan auxquels vous êtes connecté afin d'afficher tous les ports auxquels vous avez accès.

• Les ports affichés avec une icône verte sont les ports auxquels vous êtes connecté.
• Les ports affichés en gras sont les ports actuellement affichés (actifs) dans la zone du Bureau distant du client.

Options du navigateur

Vous pouvez personnaliser certains attributs du navigateur RRC selon vos préférences.

[1]	Afficher/Masquer le navigateur - affiche ou masque le navigateur RRC. Vous pouze également activer cette option en sélectionnant View (Affichage) → Navigator (Navigateur) dans la barre de menus.
[2]	Actualiser le navigateur - mise à jour des informations relatives à l'état des dispositifs affichés dans le navigateur RRC.
[3]	Afficher les dispositifs déetectés - indique si le navigateur RRC doit afficher les dispositifs localisés automatiquement sur le réseau pour lesquels aucun profil n'existe ou afficher uniquement les dispositifs qui disposent d'un profil. Vous pouze également activer cette option en sélectionnant View (Affichage) → All Devices (Tous les dispositifs) dans la barre de menus.

Remarque : la méthode de connexion par exploration est la seule méthode permettant de se connecter à un dispositif Raritan configuré de manière à utiliser l'adressage IP DHCP.

Déception de nouveaux profils

Les profils de connexion permettent de stocker des informations importantes au sujet de votre dispositif Raritan telles que l'adresse IP, les ports TCP personnalisés, les paramètres de compression les plus couramment utilisés et les touches de sécurité personalisées.

Remarque: si votre dispositif Raritan est configuré de manière à utiliser un port TCP personnalisé (reportez-vous au Chapitre 4 : Fonctions d'administration, Configuration réseau) ou une touche de sécurité de groupe (reportez-vous au Chapitre 4 : Fonctions d'administration, Configuration de la sécurité), vous devez d'abord créer un profil de connexion afin d'accéder au dispositif.

Pour créer un profil de connexion :

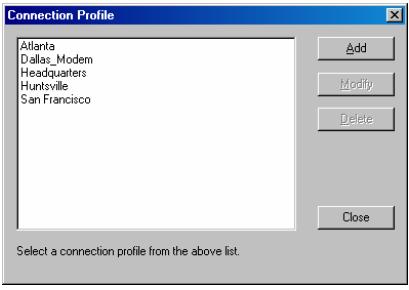

1. Sélectionnez Connection (Connexion) → New Profile (Nouveau profil) dans la barre de menus ou cliquez sur l'icône située la plus à gauche dans la barre d'outils. La boîte de dialogue Connection Profile (Profil de connexion), dans laquelle tous les profils de connexion existants sont répertoriés, s'affiche.

1. Cliquez sur [Add] (Ajouter).
2. La boîte de dialogue Add Connection (Ajouter une connexion) s'affiche. Les options sont regroupées sous trois onglets différents : Connect (Connector), Compression et Security (Sécurité).

Description : saisissez un nom permettant d'identifier facilement le dispositif Raritan que vous configurez actuellement, tel que « Centre de données_Atlanta », par exemple.

• Connection Type (Type de connexion) : Sélectionnez l'option TCP/IP Connection (Connexion TCP/IP) si vous utilisez une connexion réseau local/réseau étendu ou l'option Dial-Up Connection (Connexion d'accès à distance) si vous utilisez une connexion modem analogue directe au dispositif Raritan.

Si vous utilisez une connexion TCP/IP, indiquez la méthode que RRC doit utiliser pour localiser votre dispositif Raritan :

• IP Address (Adresse IP) : adresse IP attribuée à votre dispositif Raritan
• Nom : nom attribué à votre dispositif Raritan lors de la configuration initiale

Remarque: si IP-Reach utilise l'adressage DHCP dynamique, sélectionnez l'option « Find IP-Reach by Name » (Trouver IP-Reach en fonction du nom).

Remarque: le nom attribué par défaut à l'ensemble des unités IP-Reach est. Pour modifier le nom par défaut d'une unité IP-Reach et lui affecter un nom unique, reportez-vous au Chapitre 4.

DNS Name (Nom DNS) : si vous avez configuré votre serveur DNS de manière à affecter un nom DNS à l'adresse IP que vous avez attribuée à votre dispositif Raritan, utilisez ce nom DNS pour accéder à votre dispositif Raritan.

Si vous utilisez une Connexion d'accès à distance, saisissez les paramètres de connexion que RRC doit utiliser pour établir une connexion :

• Phone Number (Numéro de téléphone) : veillez à inclure les codes additionnels que RRC doit composer pour établir une connexion (indicatifs internationaux, indicatifs régionaux, codes d'accès des lignes extérieures, etc.).
• Modem : sélectionnez le modem, tel qu'il est configuré dans Windows, que RRC doit utiliser pour l'appel et la connexion à votre dispositif Raritan.

Sélectionnez le port TCP qui doit être utilisé :

• Use Default Port Number (Utiliser le numéro de port par défaut) : IP-Reach est configuré pour utiliser par défaut le port TCP 5000 lors de la communication avec RRC. Vous pouvez configurer IP-Reach de manière à ce qu'il utilise un port TCP différent (reportez-vous au Chapitre 4 : Fonctions d'administration, Configuration réseau). Si tel est le cas, désactivez la case d'options Use Default Port Number (Utiliser le numéro de port par défaut) et indiquez le port TCP configuré qui doit être utilisé.

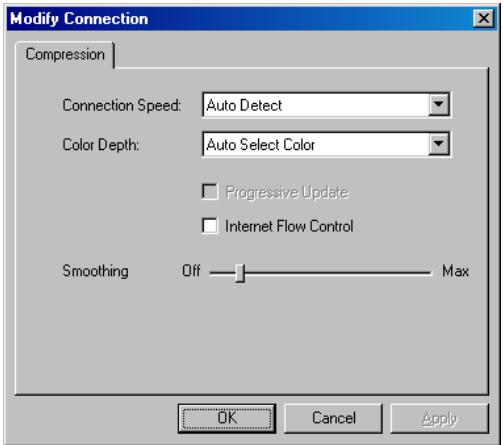

Onglet compression

Les paramètres de l'onglet Compression peuvent être définis par l'intermédiaire de RRC client. Ils ne sont donc pas nécessaires pour la configuration préalable dans la boîte de dialogue Connection Profile (Profil de connexion). Si vous souhaitez préconfigurer ces paramètres, reportez-vous à la section Connexion et propriétés video de ce chapitre.

Onglet security (sécurité)

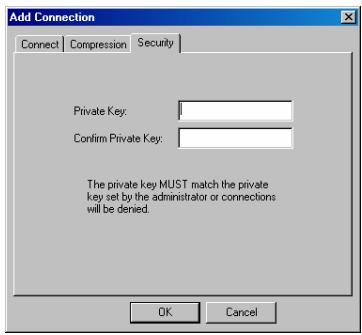

Si vous avez configuré votre unité IP-Reach de manière à ce qu'elle utilise une touche de groupe privée, saisissez cette touche ici afin d'être autorisé à établir une connexion avec cette unité IP-Reach. Une fois les champs remplis, cliquez sur [OK].

Une fois les écrans Connect (Connector) et Security (Sécurité) remplis, cliquez sur [OK] pour terminer la création de la connexion.

Définition d'une nouvelle connexion

Pour vous connecter à un dispositif Raritan mis en réseau, il vous suffit de double-cliquer sur son entrée dans le navigateur RRC. Vous devez alors authenticate le dispositif.

Remarque : le nom d'utilisateur et le mot de passe par défaut de IP-Reach pour la connexion sont respectivement et. Si vous vous connectez sous ce nom d'utilisateur et ce mot de passe, vous disposez des droits d'administrateur. Les mots de passe sont sensibles à la casse, ils doivent être saisis exactement de la même manière que lors de leur création. Le mot de passe par défaut doit être saisi uniquement en lettres minuscules. Pour garantir la sécurité du système, modifiez le nom d'utilisateur et le mot de passe par défaut dès que possible.

Si aucune entrée correspondant à votre unité IP-Reach ne figure dans le navigateur RRC, suivez les instructions de la section Création de nouveaux profils de ce chapitre pour créer un nouveau profil de connexion pour votre unité IP-Reach.

Si vous rencontrez des problèmes pour vous connecter à un dispositif Raritan, veillez à vérifier les éléments suivants :

• Nom d'utilisateur/Mot de passe : les noms d'utilisateur et mots de passe de Raritan sont sensibles à la casse.
• Port TCP : si vous avez configuré votre dispositif Raritan de manière à ce qu'il utilise un port TCP autre que le port par défaut, vous devez saisir cette information dans le profil de connexion du dispositif.
• Paramètres du pare-feu : si vous accédez au dispositif Raritan par l'intermédiaire d'un pare-feu, ce dispositif doit être configuré de manière à autoriser la communication bidirectionnelle sur le port TCP 5000 (ou le port personnalisé pour lequel votre dispositif Raritan a été configuré).
• Touche de sécurité : si vous avez configuré votre dispositif Raritan de manière à ce qu'une touche de sécurité de groupe soit exigée, cette touche doit être saisie dans le profil de connexion du dispositif.

Fermeture d'une connexion à distance

Pour permettre la fin d'une connexion à une unité IP-Reachilyou, il suffit de cliquer avec le bouton droit de la souris sur l'entrée du dispositif dans le navigateur RRC et de sélectionner Disconnect (Déconnecter).

Barre d'outils et raccourcis RRC

Barre d'outils Raritan Remote Client

La barre d'outils RRC permet d'accéder facilement et rapidement aux fonctions et paramètres de Raritan Remote Client les plus fréquemment utilisés :

BOUTON	NOM DU BOUTON	RACCOURCI-CLAVIER	FONCTION
	Nouveau profil	<Ctrl+Alt+C>	Nouveau profil <Ctrl+Alt+C> Permet de créé une nouvelle entrée dans le navigateur pour un dispositif Raritan (mêmes résultats que lors de la sélection de Connection (Connexion) → New Profile (Nouveau profil) dans la barre de menus).
	Propriétés de la connexion	<Ctrl+Alt+P>	Permet d'ouvoir la boîte de dialogue Modify Connection Properties (Modifier les propriétés de la connexion) dans laquelle vous poupez définit manuellement les options relatives à la bande passante (vitesse de connexion, profondeur de couleur, etc.).

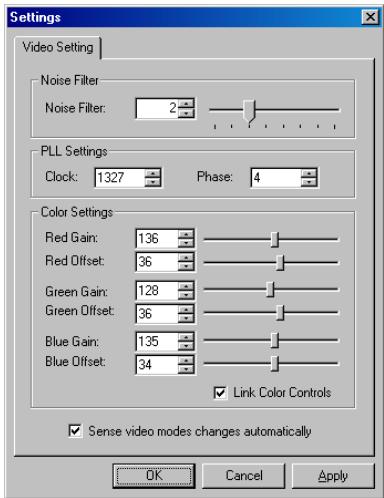

	Paramètres video	N/A	Permet d'ouvoir la boîte de dialogue Video Settings (Paramètres video) dans laquelle vous poupez définit manuellement les paramètres de conversion des signaux video.
	Synchroniser la souris	<Ctrl+Alt+S>	En mode souris double, permet de forcer le réalignment du pointeur de la souris du serveur cible sur le pointeur de la souris du Raritan Remote Client.
	Actualiser l'écran	<Ctrl+Alt+R>	Permet de forcer l'actualisation de l'écran video.
	Détection automatique des paramètres video	<Ctrl+Alt+A>	Permet de forcer l'actualisation des paramètres video (résolution, taux de rafraîchéusement).
	Accéder au menu à l'écran	N/A	Permet d'accéder à l'interface utilisateur à l'écran du switch KVM connecté.
	Fermer le menu à l'écran	ECHAP	Permet de désactiver l'interface utilisateur à l'écran du switch KVM connecté.
	Envoyer Ctrl+Alt+Suppr	<Ctrl+Alt+D>	Permet d'envoyer une macro Ctrl+Alt+Suppr au serveur cible.
	Modeuries simple	<Ctrl+Alt+X>	Permet d'accéder au modeuries simple dans lequel le pointeur de la souris de l'ordinateur local ne s'affiche plus à l'écran. Pour quitter ce mode, appuyez sur <Ctrl+Alt+X>.
	Mode plein écran	<Ctrl+Alt+F>	Permet d'agrandir la zone de l'écran afin d'afficher le Bureau du serveur cible.
	Masquer/Afficher le navigateur	N/A	Permet d'afficher ou de masquer le navigateur RRC.
	Actualiser le navigateur	N/A	Permet de forcer l'actualisation des données affichées par le navigateur RRC.
	Afficher/Masquer les dispositifs déetectés	N/A	Permet d'indiquer si le navigateur RRC doit afficher les dispositifs automatiquement identifiés sur le réseau (auquel chaque profil préconfigué n'est associé).
	A propos de	N/A	Permet d'afficher les informations relatives à la version de Raritan Remote Client.

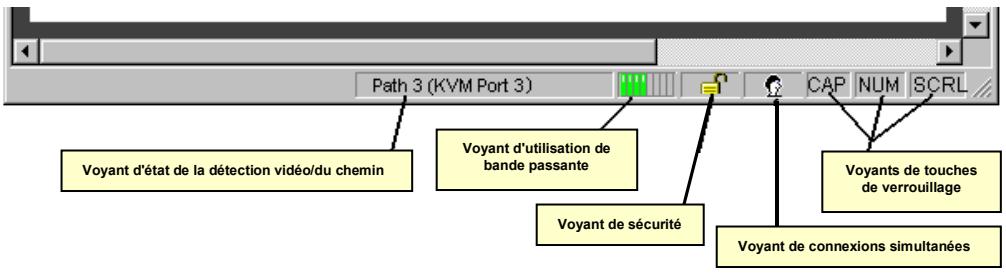

Barre d'état RRC

La barre d'état située au bas de la fenêtre Raritan Remote Client fournit des informations relatives à l'état de votre session de communication distante à IP-Reach.

Voyant d'état de la détection vidéo/de la voie

Indique si la détection video est active.

Voyant d'utilisation de bande passante

Indique le pourcentage de bande passante actuellement utilisée. Le paramètre de vitesse de connexion, situé sous l'onglet Compression de l'écran Connection Properties (Propriétés de la connexion) indique la quantité de bande passante disponible.

Voyant de sécurité

Indique si la connexion à distance actuellement en cours est protégée par un cryptage. La configuration de cryptage requise est définie lors de la configuration d'IP-Reach (reportez-vous au Chapitre 4). Lorsqu'un dispositif IP-Reach est configuré avec l'option No encryption (Pas de cryptage) ou SSL Authentication, NO data encryption (Authentication SSL, PAS de cryptage des données), l'indicateur de sécurité de la barre d'état est représenté sous la forme d'un cadenas ouvert. Lorsque l'option SSL authentication, data encryption (Authentication SSL, cryptage des données) ou SSL authentication, SSL encryption (Authentication SSL, cryptage SSL) est sélectionnée, l'indicateur de sécurité de la barre d'état est représenté sous la forme d'un cadenas fermé.

Voyant de connexions simultanées

Indique si plusieurs utilisateurs distants sont actuellement connectés à la même unité IP-Reach (si un seul utilisateur est connecté, une icône s'affiche, si deux utilisateurs ou plus sont connectés, deux icônes s'affichent).

Les options de connexions simultanées peuvent être définies globalement sous PC Share Mode (Mode PC-Share) dans l'écran Security Configuration (Configuration de la sécurité) (reportez-vous au Chapitre 4) ou pour chaque utilisateur à l'aide du paramètre Concurrent Access Mode (Mode d'accès simultané) dans l'écran User Account Settings (Paramètres des comptes utilisateur) (reportez-vous au Chapitre 4).

Voyants de touches de verrouillage

Indiquent l'état du serveur cible au regard de l'activation des touches de verrouillage des majuscules, de verrouillage numérique et de l'arrêt du défillement. Si ces touches sont activées sur le serveur cible affiché, cet état s'affiche sur la barre d'état comme indiqué.

Contrôle de la console KVM distante

Une fois le navigateur RRC utilisé pour établir une connexion avec une unité IP-Reach (reportez-vous à la section précédente : Définition d'une nouvelle connexion), l'entrée correspondant à l'unité IP-Reach dans le navigateur se développe de manière à afficher tous les ports d'IP-Reach permettant un accès à distance.

Pour établir une connexion avec la console KVM distante, il vous suffit de double-cliquer sur le port KVM que vous souhaitez contrôler.

Une fois connecté, IP-Reach affiche la sortie vidéo en temps réel du switch KVM ou du serveur connecté au port KVM d'IP-Reach. Ce signal vidéo est compressé et crypté selon les paramètres de configuration définis par l'administrateur (reportez-vous au Chapitre 4).

Une fois connecté à un switch KVM ou à un serveur, vous disposez d'un contrôle à faible niveau complet sur la console KVM, comme si vous vous trouviez physiquement à côté du switch KVM ou du serveur.

Lorsque le pointeur de votre souris se trouve dans la zone du Bureau distant de RRC, les mouvements et les clics de souris sont directement transmis au switch KVM ou au serveur distant connecté.

Mode souris simple/mode souris double

Lorsque vous affichez à distance un serveur cible qui utilise un dispositif de pointage, deux pointeurs de souris s'affichent par défaut dans le Bureau distant de la fenêtre Raritan Remote Client. Le pointeur de la souris de Raritan Remote Client, généré par le système d'exploitation sur lequel RRC est exécuté, dirige légèrement le pointeur de la souris du serveur cible lors des mouvements. Cette opération est le résultat nécessaire du retard numérique.

Avec les connections réseau local rapides, il arrive cependant que certains utilisateurs préfèrent désactiver le pointeur de la souris de Raritan Remote Client et afficher uniquement le pointeur de la souris du serveur cible lors des opérations. Pour passer d'un mode à l'autre, utilisez le raccourci-clavier <Ctrl+Alt+X> ou cliquez sur l'icône de mode Single Mouse Pointer (Pointeur de souris simple) dans la barre d'outils RRC.

Remarque : pour obtenir un meilleur alignement des deux pointeurs de souris en mode souris double, cliquez sur le bouton [Synchroniser la souris] de la barre d'outils RRC ou appuyez simultanément sur les touches < Ctrl + Alt + S >. Cette operation permet de forcer le realignment des deux pointeurs de souris. Si, après avoir suivi soigneusement les instructions de la section « Configuration des serveurs cible » du chapitre 2, vous ne parvenez always pas a synchroniser les pointeurs de souris, cliquez sur le bouton [Detection automatique des signaux video] de la barre d'outils RRC.

Mode plein écran

Le mode plein écran de Raritan Remote Client permet d’agrandir la zone d’écran RRC disponible de manière à afficher le Bureau distant en supprimant les bordures des fenêtres, les barres d’état et le navigateur RRC.

Cette option est particulièrement utile lors de l'affichage d'un serveur cible dont la résolution vidéo est égale ou supérieure au paramètre de résolution vidéo de l'ordinateur sur lequel RRC est exécuté, lors de l'affichage d'un serveur 1024 x 768 sur un ordinateur 1024 x 768, par exemple.

Affichage standard

Affichage en mode plein écran

Pour passer en mode plein écran, cliquez sur l'icône Mode plein écran de la barre d'outils RRC (ou appuyez sur les touches de raccourci-clavier <Ctrl+Alt+F>). Pour quitter le mode plein écran, appuyez sur les touches de raccourci-clavier <Ctrl+Alt+F>.

Sélection de serveurs avec un switch KVM

Deux boutons permettent aux utilisateurs d'accéder rapidement à l'interface utilisateur à l'écran mise à disposition par votre switch KVM. Les boutons [Activer l'interface utilisateur à l'écran] et [Quitter l'interface utilisateur à l'écran] de la barre d'outils RRC sont conçus pour simplifier l'utilisation d'IP-Reach en association avec des switch KVM.

F	Activer l'interface utiliser à l'écran
ESC	Quitter l'interface utiliser à l'écran

Les étapes ci-dessous permettent de configurer RRC de manière à activer et quitter les interfaces utilisateur des switch KVM utilisés en association avec RRC. Une fois IP-Reach configuré conformément au raccourci-clavier de votre switch KVM, vous pouvez sélectionner les serveurs cible à l'aide des deux boutons de la barre d'outils RRC mentionnés ci-dessus.

Remarque : pour accéder à l'interface utilisateur à l'écran KVM, les utilisateurs distants peuvent également saisir le raccourci-clavier du switch KVM sur le clavier de l'ordinateur distant. Ce principe s'applique aussi bien aux produits KVM Raritan qu'aux produits KVM d'autres marques.

Si vous souhaitez utiliser les icônes de commutation de RRC, IP-Reach doit être configuré de manière à déclencher le raccourci-clavier de l'interface utilisateur à l'écran du switch KVM connecté. Il s'agit d'une procédure d'installation unique qu'il n'est pas utile de répéter par la suite, à moins que la désignation du raccourci-clavier du switch KVM soit modifiée.

1. Vous pouvez utiliser la touche, ou en guise de raccourci-clavier de l'interface utilisateur à l'écran. Localisez le raccourci-clavier qui permet d'activer l'interface utilisateur à l'écran de votre switch KVM. S'il n'est aucun raccourci-clavier de ce type, vous pouvez créer une macro de clavier (reportez-vous à la section suivante) afin qu'elle accomplisse la même tâche.
2. Dans la barre de menus RRC, Sélectionnez Tools (Outils) → Options.

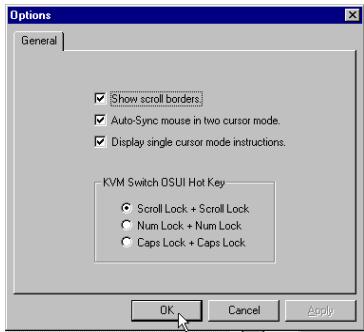

1. Sélectionnez le raccourci-clavier qui permet d'activer l'interface utilisateur à l'écran du switch KVM connecté.
2. Cliquez sur [OK] pour poursuivre.

Macros de clavier

RRC permit aux utilisateurs de creer des macros de clavier personalisées permettant d'envoyer des séquences de touches données au serveur distant ou au switch KVM connecté à IP-Reach. Cette fonction permet aux clients d'envoyer des frappes de touches aux serveurs distants. Sans elle, les frappes risqueraient d'être interpretées involontairement par l'ordinateur sur lequel RRC est executé.

La fonction de macros de clavier d'IP-Reach permet de garantir que les combinaisons de touches destinées au serveur cible sont bien envoyées et qu'elles sont interprétées par le serveur cible uniquement.

Macro ctrl+alt+suppr

Une macro Ctrl+Alt+Suppr a été, en raison de son utilisation fréquente, programmée au préalable dans Raritan Remote Client. Elle permet d'illustrer les possibilités des macros de clavier.

C REL

Envoyer Ctrl+Alt+Suppr

<Ctrl+Alt>D>

Permet d'envoyer une macro Ctrl+Alt+Suppr au serveur cible.

Lorsque vous cliquez sur l'icône Ctrl+Alt+Suppr de la barre d'outils RRC, cette séquence de touches est envoyée au serveur ou au switch KVM auquel vous êtes actuellement connecté. Par opposition, si vous appuyiez sur les touches Ctrl+Alt+Suppr de votre clavier lors de l'utilisation de RRC, la commande serait d'abord interceptée par votre propre ordinateur en raison de la structure du système d'exploitation Windows, au lieu d'être envoyée au serveur cible comme prévu.

Définition d'une macro de clavier

Les instructions suivantes détaillent les étapes nécessaires à la création d'une macro de clavier pour la commande Windows « Minimiser toutes les fenêtres/Bureau »

Sous Windows, si vous appuyez sur les touches, toutes les fenêtres du programme sont réduites. Cependant, lorsque vous êtes connecté au serveur cible à l'aide de RRC, la macro de clavier est le seul moyen d'effectuer cette tâche sur le serveur cible car, une fois encore, si vous appuyez sur les touches de votre clavier, votre propre ordinateur client intercepte et exécute la commande au lieu de l'envoyer au serveur cible comme prévu.

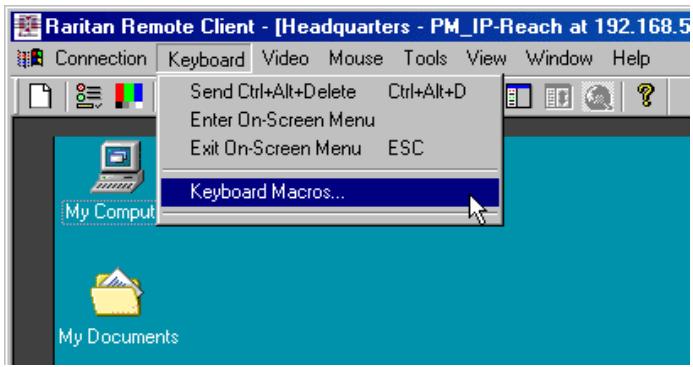

1. Dans la barre de menus RRC, sélectionnez Keyboard (Clavier) → Keyboard Macros (Macros de clavier).

1. Lorsque la boîte de dialogue Keyboard Macros (Macros de clavier) s'ouvre, cliquez sur [Add] (Ajouter).

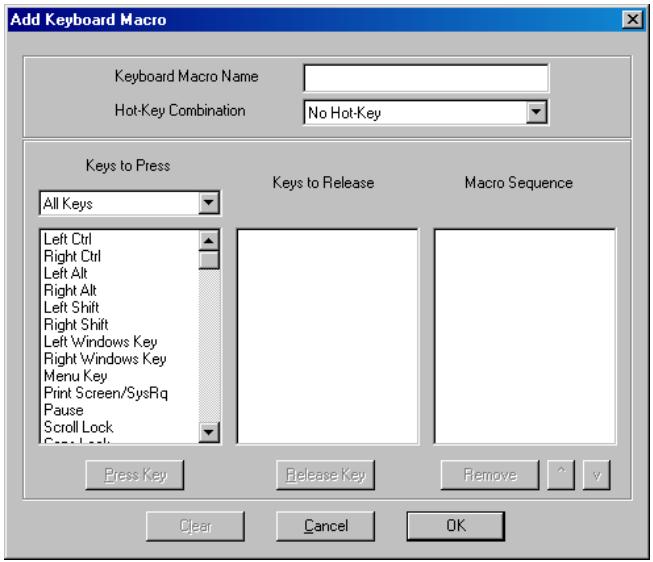

2. La boîte de dialogue Add Keyboard Macro (Ajouter une macro de clavier) s'ouvre.

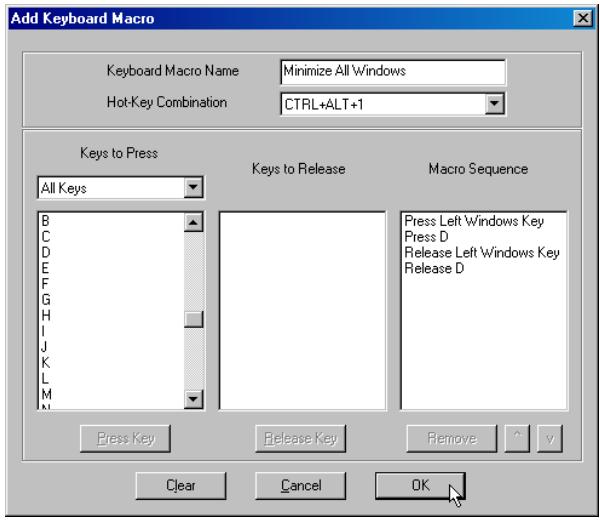

1. Définissez la macro de clavier en renseignant les champs de la fenêtre Add Keyboard Macro (Ajouter une macro de clavier) dans l'ordre indiqué ci-dessous. Cliquez sur [OK] lorsque vous avez terminé.

a. Saisissez un nom dans le champ Keyboard Macro Name (Nom de la macro de clavier). Une fois la macro de clavier créée, le nom saisi s'affichera dans la barre de menus RRC. Dans le cadre de notre exemple, « Minimiser toutes les fenêtres » b. Facultatif : dans le champ Hot-Key Combination (Raccourci-clavier), indiquez une association de touches qui permettra de lancer facilement la macro à partir du clavier lors de l'exécution de RRC. Dans le cadre de notre exemple « Minimiser toutes les fenêtres », nous avons sélectionné. c. Dans la zone de sélection Keys to Press (Touches à enforcer), sélectionnez les touches pour lesquelles vous souhaitez émuler des frappes de touches, dans l'ordre dans lequel les touches seront enforcées. Cliquez sur [Press Key] (Appuyer sur la touche) après chaque sélection. Une fois les touches sélectionnées, elles apparaissent dans la zone de sélection Keys to Release (Touches à relâcher), située au centre de la boîte de dialogue.

• Dans le cadre de notre exemple « Minimiser toutes les fenêtres », nous demandons la transmission de deux touches : la touche et la touche de la dette.

d. Dans la zone de sélection Keys to Release (Touches à relâcher), sélectionnez les touches pour lesquelles vous souhaitez émuler des frappes de touches, dans l'ordre dans lequel les touches seront relâchées. Cliquez sur [Release Key] (Relâcher la touche) après chaque sélection.

• Dans le cadre de notre exemple « Minimiser toutes les fenêtres », nous demandons à ce que les deux touches enfoncées soient également relâchées.

Vérifiez la zone de texte Macro Sequence (Sequençe de la macro), dont le contenu est généré automatiquement, afin de vous assurer que le déroulement de la macro est le reflet exact de la sequence de touches souhaitatione. Si nécessaire, ajustez le contenu et l'ordre de votre macro à l'aide du bouton [Remove] (Supprimer) et des boutons en forme de flèches.

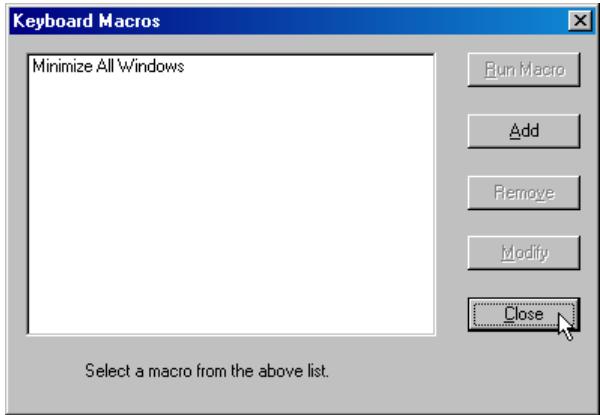

1. Cliquez sur [OK]. La boîte de dialogue Keyboard Macros (Macros de clavier), dans laquelle votre nouvelle macro de clavier est répertoriée, s'affiche alors.

1. Cliquez sur [Close] (Fermer) pour finir la procédure d'édition de la macro de clavier.

Lancement d'une macro de clavier

Une fois la macro créée, elle peut être exécutée par l'intermédiaire de la barre de menus RRC ou du raccourci-clavier défini lors de la création de la macro (le cas échéant).

Activation de la barre de menus

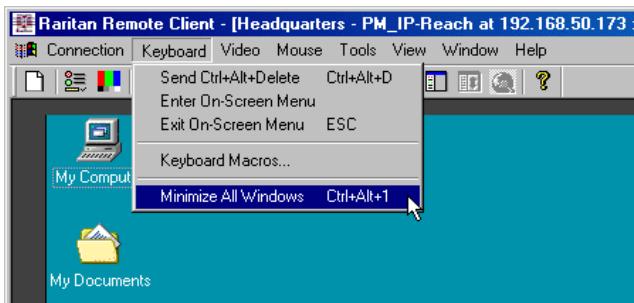

Une fois la macro créée, elle apparait dans le menu Keyboard (Clavier) de la barre de menus RRC. Il vous suffit de cliquer sur l'entrée de votre nouvelle macro de clavier pour exécuter cette dernière.

Activation du raccourci-clavier

Une fois la macro créée, elle peut également être exécutée, lors de l'utilisation de RRC, à l'aide du raccourci-clavier affecté (le cas échéant) à la macro. Dans le cadre de l'exemple « Minimiser toutes les fenêtres » détaillé ci-dessus, l'utilisateur peut, lors de l'utilisation de RRC, appuyer simultanément sur les touches pour envoyer l'association de touches au serveur cible.

Connexion et propriétés vidéo

Les algorithmes de compression vidéo dynamique d'IP-Reach maintiennent le caractère convivial des consoles KVM avec différents types de bande passante. À la différence des solutions concurrentes, IP-Reach optimise sa sortie KVM non seulement pour l'utilisation en réseau local mais également par l'intermédiaire du réseau étendu et de l'accès à distance. En ajustant de manière dynamique la profondeur de couleur et en limitant la sortie vidéo, IP-Reach offre l'équilibre idéal entre qualité vidéo et temps de réponse du système pour n'importe quel type de bande passante.

Les utilisateurs de RRC doivent comprendre les paramètres régulables suivants des boîtes de dialogue Connection Properties (Propriétés de la connexion) et Video Settings (Paramètres vidéo) et se familiariser avec leurs effets respectifs. Ils peuvent être optimisés selon vos besoins sous différents systèmes d'exploitation.

Propriétés de la connexion

Propriétés de la connexion

<Ctrl+Alt+P>

Permet d'ouvrir la boîte de dialogue Modify Connection Properties (Modifier les propriétés de la connexion) dans laquelle vous pouvez définir manuellement les options relatives à la bande passante (vitesse de connexion, profondeur de couleur, etc.).

Pour accéder à la boîte de dialogue Connection Properties (Propriétés de la connexion), sélectionnez Connection (Connexion) Connection Properties (Propriétés de la connexion) dans la barre de menus RRC ou cliquez sur [Propriétés de la connexion] dans la barre d'outils RRC.

La zone de sélection Connection Speed (Vitesse de connexion) permet aux utilisateurs de limiter manuellement l'utilisation de la bande passante réseau par IP-Reach selon une quantité définie. IP-Reach détecte normalement automatiquement la quantité de bande passante disponible. Le paramètre Connection Speed (Vitesse de connexion) permet aux utilisateurs d'informer manuellement IP-Reach d'une limitation de la bande passante : IP-Reach adapte alors son comportement et se contente d'utiliser la quantité de bande passante disponible.

Pour la plupart des tâches d'administration (surveillance de serveur, reconfiguration, etc.), les administrateurs de serveurs ne nécessitent pas l'ensemble du spectre de couleurs 24 bits ou 32 bits, disponible avec la plupart des cartes graphiques modernes. Si vous tentez de transmettre des images avec des profondeurs de couleur si élevées, vous risquez en effet de perdre une quantité importante de la précieuse bande passante réseau.

IP-Reach peut adapter de manière dynamique la profondeur de couleur transmise aux utilisateurs distants afin d'optimiser le caractère convivial pour n'importe quel type de bande passante.

• Option Progressive Update (Mise à jour progressive): La fonction Progressive Update (Mise à jour progressive) extrêmement novatrice d'IP-Reach permet d'accroître le niveau de convivialité dans les environnements dont la quantité de bande passante est limitée. Lorsque l'option Progressive Update (Mise à jour progressive) est activée, IP-Reach envoie d'abord une image à faible profondeur de couleur au Bureau distant. Il fournit ensuite des images avec une profondeur de couleur plus élevée, autorisée par la bande passante.

La philosophie de cette option est très similaire à la notion World Wide Web courante de fichiers « GIF interlacés ».

Remarque : lorsque le paramètre Color Depth (Profondeur de couleur) est défini sur Auto Select Color (Sélection automatique des couleurs) (valeur par défaut), l'option Progressive Update (Mise à jour progressive) est activée. IP-Reach active ou désactive l'option Progressive Update (Mise à jour progressive) selon la vitesse de connexion (il active l'option pour les connexions rapides et la désactive pour les connexions lentes).

Contrôle du flux internet

De nombreux réseaux étendus publics sont, de par leur nature même, instables. Les paquets envoyés sur l'Internet public ne parviennent pas nécessairement à destination dans l'ordre dans lequel ils ont été expédiés. Lors de l'utilisation d'IP-Reach sur un réseau étendu public instable (notamment dans les scénarios internationaux), l'activation de l'option Internet Flow Control (Contrôle du flux Internet) permet de garantir que les paquets transmis par IP-Reach sont reçus et réassemblés par RRC dans le bon ordre.

Lissage

Le niveau de lissage vidéo indique à IP-Reach le degré d'importance des changements de dégradés de couleurs pour la transmission. Des valeurs de couleur approximatives sont affectées aux pixels vidéo qui vagabondent à partir de la couleur majoritaire afin de réduire l'utilisation de bande passante et la transmission de bruit vidéo. Si les niveaux de lissage définis sont trop élevés, des inexactitudes peuvent se produire au niveau des couleurs. Le fait de définir des niveaux de lissage moins importants nécessite une bande passante plus large et une puissance de traitement plus élevée.

Paramètres vidéo

Paramètres videoo

N/A

Permet d'ouvrir la boîte de dialogue Video Settings (Paramètres videoo) dans laquelle vous pouvez définir manuellement les paramètres de conversion des signaux videoo.

Pour accéder à la boîte de dialogue Video Settings (Paramètres vidéo), Sélectionnez Video (Vidéo) → Video Settings (Paramètres vidéo) dans la barre de menus RRC ou cliquez sur le bouton Connection Properties (Propriétés de la connexion) dans la barre d'outils RRC.

Il est possible d'actualiser la plupart des paramètres de cette boîte de dialogue en procédant à un calibrage des couleurs, comme indiqué à la section suivante, ou en forçant manuellement IP-Reach à détecter automatiquement les paramètres video (dans la barre de menus RRC, Sélectionnez Video (Vidéo) → Auto-sense Video Settings (Détection automatique des paramètres video)). Il est néanmoins utile que les utilisateurs connaissent la signification et les implications des différents paramètres.

Filtre antiparasite

La sortie vidéo des cartes graphiques, transmise sous forme analogique, peut être soumise à des bruits provoqués par des interférences et à des bruits électriques. Le système avancé d'IP-Reach peut filtrer ces faibles variations, erronées et involontaires, des signaux de manière à optimiser la qualité des images et la quantité de bande passante utilisée.

Plus élevée : les paramètres Noise Filter (Filtre antiparasite) demandent à IP-Reach de transmettre un pixel vidéo de variante uniquement s'il existe une importante variation de couleurs par rapport à ses voisins.

Néanmoins, si vous définissez un seuil trop élevé, des modifications souhaitées au niveau de l'écran peuvent être filtrées de manière non intentionnelle.

Plus faible : les paramètres Noise Filter (Filtre antiparasite) demandent à IP-Reach de transmettre la plupart des modifications au niveau des pixels. Si le seuil défini est trop faible, l'utilisation de la bande passante risque d'être plus importante.

Remarque: les paramètres Noise Filter (Filtre antiparasite) plus faibles (de 1 à 4 environ) sont recommandés. Les paramètres plus élevés mettent fin à la transmission superflue de mauvaises variations de couleurs. Cependant, les petites modifications réelles et intentionnelles au niveau de l'image vidéo risquent de ne pas être transmises.

Paramètres analogue/numérique

Nous vous recommandons de laisser IP-Reach détecter automatiquement les paramètres suivants (dans la barre de menus RRC, sélectionnez Video (Vidéo) → Auto-sense Video Settings (Détection automatique des paramètres vidéo)). Une description relative à chacun des paramètres est néanmoins proposée ici.

• PLL Settings (Paramètres PPL) : si l'image vidéo est être ajustés jusqu'à ce qu'une image de bonne qualité s'affiche sur le serveur cible actif.
• Clock (Horloge) : diviseur de synchronisation horizontale permet éo sur l'écran vidéo. Les modifications apportées aux paramètres de l'horloge entraînent l'étirement ou la réduction de l'image vidéo sur le plan horizontal. Nous vous recommandons d'indiquer des nombres impairs.
• Phase : les valeurs de phase sont comprises entre 0 et 31 et s'affichent en boucle. Arrêtez le réglage sur la valeur de phase qui permet d'obtenir l'image vidéo de toute une quality pour le serveur cible actif.

Color Settings (Paramètres Couleur) : il est possible de définir le contrôle de gain comme un réglage du contraste. Il est possible de définir le contrôle du décalage comme un réglage de la luminosité.

• Red Gain (Gain du rouge) : contrôle l'amplification du signal rouge.
• Red Offset (Décalage du rouge) : contrôle l'inclinaison du signal rouge.
• Green Gain (Gain du vert) : contrôle l'amplification du signal vert.
• Green Offset (Décalage du vert) : contrôle l'inclinaison du signal vert.
• Blue Gain (Gain du bleu) : contrôle l'amplification du signal bleu.
• Blue Offset (Décalage du bleu): contrôle l'inclinaison du signal bleu.
• Link Color Controls (Lier les contrôles des couleurs): permet de déplacer l'ensemble des barres de défilament du gain lorsque la barre de défilament du gain d'une couleur est déplacée et de déplacer l'ensemble des barres de défilament du décalage lorsque la barre de défilament du décalage d'une couleur est déplacée.
• Sense video mode changes automatically (Détecter automatiquement les modifications du mode vidéo) : indique si IP-Reach doit actualiser automatiquement l'image vidéo envoyée à RRC lorsqu'il détecte une modification au niveau de la résolution vidéo ou des taux de rafraîchissement du serveur cible.

Calibrage des couleurs

Le calibrage automatique des couleurs ajuste les paramètres de couleur d'IP-Reach afin de réduire le bruit de couleur superflu et les données lors de la numérisation des images vidéo. Cette optimisation des données permet d'augmenter les performances opérationnelles d'IP-Reach et notamment la précision des couleurs.

Utilisez le calibrage des couleurs, une procédure très simple à réaliser, lorsque les niveaux de couleur (teinte, luminosité, saturation) des images vidéo transmises ne semblent pas corrects. Les paramètres de couleur d'IP-Reach ne subissant aucune modification lorsque vous passez d'un ordinateur cible à un autre. Le fait de procéder au calibrage des couleurs sur un serveur cible représentatif affecte donc l'ensemble des serveurs cible connectés.

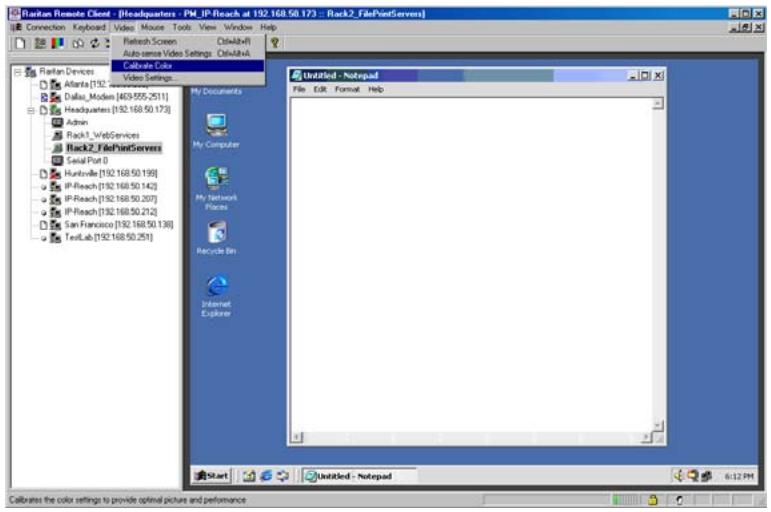

Pour procéder au calibrage des couleurs :

1. Etablissez une connexion KVM distante avec les serveurs exécutant une interface utilisateur graphique.
2. Assurez-vous que la couleur blanche solide recouvre environ 15% ou plus du Bureau du serveur cible. Il vous suffit pour cela d'ouvrir l'application Notepad et d'agrandir sa fenêtre à la taille de l'écran.

1. Dans la barre de menus RRC, sélectionnez Video (Vidéo) → Calibrate Color (Calibrer les couleurs) pour procéder au calibrage des couleurs.

Contrôle série à distance

Avec IP-Reach, les utilisateurs peuvent accéder aux consoles KVM distantes mais également aux consoles série à l'aide d'un navigateur Web. Les consoles série préalablement en charge l'émulation VT100 peuvent être connectées au port d'ENTREE SERIAL, situé sur le panneau arrière d'IP-Reach. L'accès est réalisé à l'aide de Raritan Remote Client.

Connexion physique

Le port d'ENTREE SERIE situé sur le panneau arrière d'IP-Reach est un connecteur mâle DB9 équipé d'une broche DTE RS-232 standard.

Lors de la connexion de votre dispositif série au port d'ENTREE SERIAL d'IP-Reach, veillez à utiliser :

• un câble série à brochage direct permettant la connexion des consoles DCE,
• un câble série null-modem permettant la connexion des consoles DTE.

Connexion à distance

Pour établir une connexion à distance avec la console série connectée au port d'ENTREE SERIE de votre unité IP-Reach, double-cliquez sur l'entrée du dispositif série dans le navigateur RRC. Les privilèges permettant d'autoriser ou de refuser l'accès au port série peuvent être définis dans les menus d'administration (reportez-vous au Chapitre 4).

Une fenêtre de terminal dans laquelle figure la sortie console du dispositif série connecté à IP-Reach s'affiche alors et l'icône située à côté de l'entrée du port série dans le navigateur RRC prend la couleur verte.

Remarque: l'accès aux consoles série d'IP-Reach prend uniquement en charge l'émulation de terminal VT100. Avant de procéder à la connexion à IP-Reach, veillez à ce que votre dispositif série soit correctement configuré.

Modification des paramètres série

Vous pouvez modifier les paramètres de terminal série utilisés par IP-Reach pour communiquer avec votre dispositif série (débit en bauds, parité, bits d'arrêt, etc.) en cliquant avec le bouton droit de la souris sur l'entrée du port série dans le navigateur RRC et en sélectionnant Serial Parameters (Paramètres série) dans le menu. Cliquez sur [OK] lorsque vous avez terminé.

Administration à distance du dispositif

Lorsque vous êtes connecté à l'unité IP-Reach en tant qu'utilisateur disposant de droits d'administrateur, IP-Reach vous permet d'effectuer à distance de nombreuses tâches d'administration du dispositif.

Menus de configuration

Les utilisateurs disposant de droits d'administrateur peuvent accéder aux menus de configuration de plus faible niveau d'IP-Reach (détaillés au Chapitre 4) en double-cliquant sur l'entrée du port « Admin » d'un dispositif IP-Reach figurant dans le navigateur RRC.

Mise à niveau de firmware

Les mises à niveau de firmware peuvent être réalisées à distance en Sélectionnant Tools (Outils) Update Device (Méttre à jour le dispositif) dans la barre de menus RRC. RRC vous demande de localiser le fichier de distribution du firmware Raritan (format *. RFP), que vous pouvez trouver, s'il est disponible, sur le site Web de Raritan (www. raritan. com). Veillez à lire toutes les instructions fournies avec les distributions des firmware avant de procéder à la mise à niveau.

Redémarrage du dispositif

Les utilisateurs disposant de droits d’administrateur peuvent redémarrer les unités IP-Reach en sélectionnant Tools (Outils) Restart Device (Redémarrer le dispositif) dans la barre de menus RRC.

Sauvegarde et restauration de la configuration du dispositif

Les utilisateurs disposant de droits d'administrateur peuvent télécharger des configurations IP-Reach complètes vers ou depuis leurs ordinateurs locaux en vue de l'archivage en sélectionnant Tools (Outils) Save Device Configuration (Enregistrer la configuration du dispositif) et Tools (Outils) Restore Device Configuration (Restaurer la configuration du dispositif) dans la barre de menus RRC.

Fichiers journaux

IP-Reach propose des journaux d'activité détaillés à des fins de dépannage. Ces journaux peuvent être téléchargés vers votre ordinateur local et être utilisés ensuite dans le cadre de l'affichage, de la création de rapports et de l'analyse. Dans la barre de menus RRC, sélectionnez Tools (Outils) Save Activity Log (Enregistrer le journal d'activité) ou Tools (Outils) Save Diagnostic Log (Enregistrer le journal de diagnostic).

Accès aux fonctions d'administration

Vous pouvez accéder aux fonctions d'administration et les lancer via la console d'administration locale ou l'administration à distance. Les menus d'administration d'IP-Reach sont uniquement accessibles aux administrateurs (utilisateurs disposant de droits d'administrateur).

Console d'administration locale

Mettez l'unité IP-Reach SOUS tension à l'aide de l'interrupteur d'alimentation situé sur la partie arrière de l'unité.

Remarque : le nom d'utilisateur et le mot de passe par défaut de IP-Reach pour la connexion sont respectivement et. Si vous vous connectez sous ce nom d'utilisateur et ce mot de passe, vous disposez des droits d'administrateur.

Les mots de passe sont sensibles à la casse, ils doivent être saisis exactement de la même manière que lors de leur création. Le mot de passe par défaut doit être saisi uniquement en lettres minuscules.

Pour garantir la sécurité du système, modifiez le nom d'utilisateur et le mot de passe par défaut dès que possible.

Console d'administration distante

Vous pouvez également accéder aux fonctions d'administration d'IP-Reach à distance, à l'aide de Raritan Remote Client.

Tous les utilisateurs disposant de droits d'administrateur connectés à IP-Reach depuis un ordinateur distant peuvent lancer à distance des fonctions d'administration permettant d'apporter des modifications au système dans la mesure où IP-Reach est configuré de manière à autoriser les droits d'administrateur distants (reportez-vous à l'option Allow Remote Administration (Autoriser l'administration à distance) de l'écran Security Configuration (Configuration de la sécurité)).

Remarque : seuls les utilisateurs disposant de droits d'administrateur peuvent accéder à la fonction d'administration à distance.

Pour accéder aux menus d'administration à partir de Raritan Remote Client, double-cliquez sur l'entrée du dispositif d'administration du navigateur RRC correspondant à l'unité IP-Reach que vous souhaitez configurer.

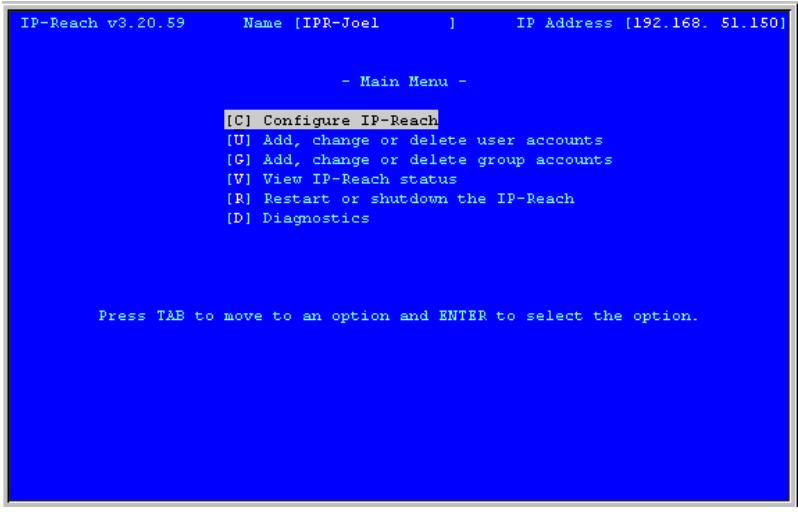

Navigation dans les menus d'administration

• Mettez la sélection Configure IP-Reach (Configurer IP-Reach) en surbrillance à l’aide de la touche <↑>, <↓> et appuyez sur la touche. Il est possible que vous deviez procéder à un redémarrage.
• Appuyez sur <Ctrl + S> pour enregistrer les modifications.
• Mettez la sélection Network Configuration (Configuration réseau) en surbrillance à l'aide de la touche, <↑>, <↓> et appuyez sur la touche.

Configuration réseau

Une fois la configuration réseau modifiée, appuyez sur Ctrl + S pour enregistrer les modifications. Une fois toutes les modifications effectuées, vous devez redémarrer pour activer les nouveaux paramètres.

• Nom (Nom) : indique le nom (unique) de l'unité IP-Reach, « Centre de données de Miami », par exemple. Le nom par défaut est IP-Reach.
• Enable Ethernet Interface (Activer l'interface Ethernet) : indique si IP-Reach doit activer son adaptateur Ethernet (valeur par défaut, YES (OUI)).

Remarque: les connexions réseau doivent être de type Ethernet 10BASE-T ou 100BASE-TX.

• Line Speed & Duplex (Vitesse de ligne & Duplex) : Auto detect 10 Mbps/Full Duplex (Détection automatique 10 Mbps/Full Duplex), 10 Mbps/Half Duplex, 100 Mbps/Full Duplex ou 100 Mbps/Half Duplex.
• Obtenir l'adresse IP automatiquement (DHCP):

YES (OUI): l'adressage IP dynamique d'IP-Reach est activé. À chaque redémarrage, IP-Reach demande une adresse IP auprès du serveur DHCP local. Notez que ce paramètre peut rendre l'accès à distance à IP-Reach difficile hors du réseau local. En effet, pour initier une connexion, l'adresse IP affectée de manière dynamique doit être connue. NO (NON) (valeur par défaut): une adresse IP fixe est attribuée à l'unité IP-Reach (recommandée).

• IP Address (Adresse IP) : saisissez l'adresse IP que votre administrateur réseau vous a donné pour IP-Reach.
• Masque de sous-réseau : saisissez le masque de sous-réseau fourni par votre administrateur réseau.
• Default Gateway (Passerelle par défaut) : saisissez la passerelle par défaut indiquée par votre administrateur réseau (le cas échéant).
• Enable Modem Interface (Activer l'interface modem) : le modem d'accès à distance est activé (valeur par défaut : YES (OUI)). Sur les modèles IP-Reach M Series, il est nécessaire qu'un modem série externe soit connecté pour que le fonctionnement de ce paramètre soit garanti (reportez-vous au Chapitre 2 : Installation, Connexions physiques M Series, Port modem dédie).
• Enable Web Browser Interface (Activer l'interface du navigateur Web) : l'accès à IP-Reach via le navigateur Web est activé (valeur par défaut : YES (OUI)).
• Utiliser le port TCP 5000 par défaut:
• YES (OUI) (valeur par défaut): le port TCP 5000 par défaut est utilisé.
• NO (NON): saisissez le numéro du port que vous souhaitez utiliser à la place.
• Enable IP Failover (Activer le basculement IP) (modèles TR Series uniquement)
• Lorsque ce paramètre est activé, IP-Reach vérifie la disponibilité de son port Ethernet primaire selon un intervalle constant, indiqué par le paramètre Ping Interval in seconds (Intervalle Ping en secondes).
• Lors des vérifications ping, effectuées à intervalles réguliers, si le port Ethernet n'est pas disponible pendant un délai supérieur à celui indiqué par le paramètre Failover Timeout in seconds (Délai de défaillance en secondes), IP-Reach désactive automatiquement son port Ethernet primaire et active son port Ethernet secondaire.

Configuration du chemin

Dans le menu principal, sélectionnez Configuration → Path Configuration (Configuration du chemin) pour attribuer un nom aux différents ports d'entrée KVM et pour demander aux modèles IP-Reach disposant de plusieurs ports de rediriger les nouvelles sessions de manière intelligente, en fonction de votre configuration. Si, par exemple, tous les ports d'entrée KVM d'un modèle IP-Reach disposant de plusieurs ports sont connectés au même switch KVM à utilisateurs multiples, IP-Reach peut rediriger automatiquement les sessions entrantes vers un des ports KVM disponibles, tous les ports étant reliés au même switch KVM.

Reportez-vous aux schémas suivants pour déterminer la valeur Path Configuration (Configuration du chemin) ajustée à votre configuration.

Un chemin vers tous les ports :

Valeur utilisée lorsque TOUS les ports KVM d'IP-Reach sont connectés à une configuration de switch KVM unique. Il existe un chemin principal vers la configuration KVM unique et quatre utilisateurs au maximum peuvent se connecter à la configuration KVM. IP-Reach affecte automatiquement aux utilisateurs le canal disponible suivant sur le chemin.

Un chemin vers tous les ports

Deux chemins - deux ports chacun :

Valeur utilisée lorsqu'IP-Reach est connecté à deux configurations de switch KVM. Il existe deux chemins principaux, un pour chaque configuration KVM. Les utilisateurs doivent sélectionner le chemin (ou la configuration KVM) auquel ils souhaitent accéder lors de l'ouverture de la session IP-Reach. Deux utilisateurs au maximum peuvent se connecter à chaque configuration KVM. IP-Reach affecte automatiquement aux utilisateurs le canal disponible suivant sur le chemin sélectionné.

Deux chemins, deux ports chacun

Deux chemins - trois ports, un port (3,1):

Les utilisateurs doivent sélectionner le chemin (ou la configuration KVM) auquel ils souhaitent accéder lors de l'ouverture de la session IP-Reach. Trois utilisateurs au maximum peuvent se connecter au premier chemin (ou à la première configuration KVM). IP-Reach affecte ensuite automatiquement aux utilisateurs le canal disponible suivant sur le chemin sélectionné. Seul un utilisateur peut se connecter au deuxième chemin (ou à la configuration KVM).

Deux chemins, trois ports et un port

Trois chemins - deux ports, un port, un port (2, 1, 1) :

Valeur utilisée lorsqu'IP-Reach est connecté à trois configurations de switch KVM. Il existe trois chemins principaux, un pour chaque configuration KVM. Les utilisateurs doivent sélectionner le chemin (ou la configuration KVM) auquel ils souhaitent accéder lors de l'ouverture de la session IP-Reach. Deux utilisateurs au maximum peuvent se connecter au premier chemin (ou à la première configuration KVM). IP-Reach affecte ensuite automatiquement aux utilisateurs le canal disponible suivant sur le chemin sélectionné. Seul un utilisateur peut se connecter à chacun des chemins restants (ou à chacune des configurations KVM restantes).

Trois chemins, deux ports, un port et un port

Quatre chemins :

Valeur utilisée lorsqu'IP-Reach est connecté à quatre configurations de switch KVM ou serveurs individuels. Il existe quatre chemins principaux, un pour chaque configuration KVM ou serveur. Les utilisateurs doivent sélectionner le chemin (ou la configuration KVM) auquel ils souhaitent accéder lors de l'ouverture de la session IP-Reach. Seul un utilisateur peut se connecter à chacun des chemins (ou à chacune des configurations KVM).

Quatre chemins - un port pour chaque chemin

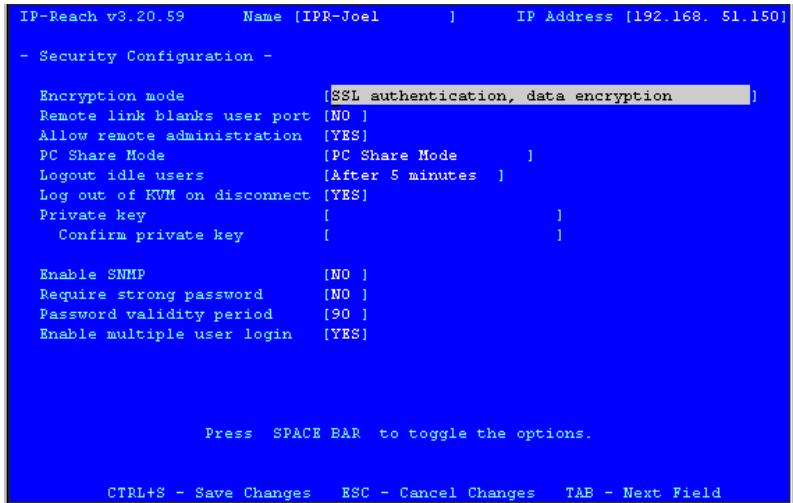

Configuration de la sécurité

• Encryption mode (Mode de cryptage) : parcourez les différentes options possibles et sélectionnez le niveau de cryptage souhaité pour l'authentification de la connexion initiale et le transfert de données vidéo de la session à distance.
• No encryption (Pas de cryptage) : pas de cryptage ou de sécurité. L'authentication de la connexion initiale et le transfert de données video à distance ne sont pas cryptés.
• SSL authentication, NO data encryption (Authentication SSL, PAS de cryptage des données) : ce mode permet de sécuriser les noms d'utilisateur et les mots de passe, mais pas Aucune sécurité de cryptage n'est appliquée lors du transfert de données KVM distances.
• SSL authentication, data encryption (Authentication SSL, cryptage des données) (valeur par défaut): ce mode permet de sécuriser les noms d'utilisateur, les mots de passe et près authentication, les données KVM sont également transmises avec un cryptage 128 bits mais à l'aide d'un protocole propriété bien plus efficace que le protocole SSL.
• SSL authentication, SSL data encryption (Authentication SSL, cryptage des données SSL) : ce mode permet de sécuriser les noms d'utilisateur et les mots de passe et d'assurer une sécurité des données KVM de niveau élevé Le cryptage SSL 128 bits est également appliqué lors du transfert des données KVM distances.

Remarque: le cryptage des données SSL augmente la quantité de données devant être expédiées via la connexion à distance, il n'est donc pas recommandé pour les connexions à l'aide d'un modem ou les connexions Internet très lentes. Le paramètre par défaut « SSL authentication, data encryption » (Authentication SSL, cryptage des données) offre le même niveau de sécurité avec un plus haut degré d'efficacité.

• Remote link blanks user port (le lien distant masque le port utilisateur): indique si le port utilisateur analogique direct doit être masqué localement lorsqu'un utilisateur distant accède au port KVM correspondant. Cette option permet d'éviter que les utilisateurs locaux ne voient ce que font les utilisateurs distants.
• NO (NON) (valeur par défaut): le port utilisateur peut être consulté localement lors de l'accès d'un utilisateur distant.
• YES (OUI) : le port utilisateur ne peut être consulté localement lors de l'accès d'un utilisateur distant. La console utilisateur analogique directe ou locale interrupt l'affichage video.

Remarque : il est possible de relier les consoles utilisateur aux ports 1 à 4. Chaque console utilisateur affiche le chemin du port KVM correspondant. La console utilisateur reliée au port utilisateur 1, par exemple, affiche le chemin KVM relié au port KVM 1. De même, la console utilisateur reliée au port utilisateur 2 affiche le chemin KVM relié au port KVM 2, etc.

• Autoriser l'administration à distance:
• NO (NON): l'accès à l'ensemble des fonctions administratives est uniquement possible à partir de la console d'administration d'IP-Reach, et non à partir d'un ordinateur distant.
• YES (OUI) (valeur par défaut): l'accès à distance à l'ensemble des fonctions administratives est possible pour tous les administrateurs connectés sur un ordinateur distant. Veuillez vous reférer au Chapitre 3: Raritan Remote Client, Administration à distance du dispositif pour toute information supplémentaire.
• PC Share Mode (Mode PC-Share) : définit l'accès distant simultané global. Permet à huit utilisateurs au maximum de se connecter simultanément à une unité IP-Reach et d'afficher et de contrôler
• Private Mode (Mode privé) (par défaut) : aucun partage entre ordinateurs. Seul un utilisateur à la fois peut accéder au chemin IP-Reach.
• PC Share Mode (Mode PC-Share) : plusieurs utilisateurs (administrateurs ou non) peuvent acceder simultanément à IP-Reach. Le contrôle est basé sur la première saisie de souris/clavier active. Il est donc possible que, si plusieurs utilisateurs distants effectuent une saisie au clavier ou déplacent la souris au même moment, le contrôle soit inégal.
• PC Share Admins Only (PC-Share administrateurs uniquement) : plusieurs utilisateurs (administrateurs uniquement) peuvent accé

Remarque : le paramètre PC Share Mode (Mode PC-Share) est un paramètre global. Pour les paramètres relatifs à l'accès des utilisateurs individuels, reportez-vous aux paramètres Keyboard and Mouse Control (Contrôle de la souris et du clavier) et Concurrent Access Mode (Mode d'accès simultané) de l'écran User Account Settings (Paramètres des comptes utilisateur). Les profils des utilisateurs peuvent être définis individuellement de manière à activer ou désactiver le contrôle de la souris et du clavier et l'accès simultané.

• Logout idle users (Déconnexion des utilisateurs inactifs) : permet à IP-Reach de déconnecter automatiquement les utilisateurs distants à l'issue d'intervalles de temps définis.
• Never (Jamais) (valeur par défaut) : les utilisateurs distants inactifs ne sont jamais déconnectés.
• After 5, 15, 30, 60, or 120 minutes (Après 5, 15, 30, 60 ou 120 minutes): les utilisateurs distants inactifs sont automatiquement déconnectés d'IP-Reach à l'issue de la période d'inactivité définie pour l'ordinateur distant.
• Log out of KVM on disconnect (Déconnexion du KVM lors de la déconnexion): active la déconnexion automatique de l'affichage à l'écran du KVM connecté.
• NO (NON) (valeur par défaut): aucune commande spécifique n'est envoyée à l'affichage à l'écran du switch KVM connecté lorsque l'utilisateur distant se déconnecté d'IP-Reach. Lors de la déconnexion de l'utilisateur distant, l'affichage à l'écran du switch KVM connecté reste sur l'écran affché en dernier à l'utilisateur.
• YES (OUI) : lorsqu'un utiliser distant de déconnecte d'IP-Reach, IP-Reach envoie automatiquement une commande de déconnexion ( ) au switch KVM connecté.

Remarque : en cas de connexions multiples, la commande de déconnexion est envoyée, le cas échéant, lorsque le dernier utilisateur connecté se déconnecte d'IP-Reach.

Remarque : pour garantir le fonctionnement correct de l'option de déconnexion du KVM, vous devez configurer IP-Reach conformément au raccourci-clavier du switch KVM de base (reportez-vous au Chapitre 3 : Raritan Remote Client, Administration à distance du dispositif).

• Restrict remote IP address (Limiter les adresses IP distantes) : indique quels emplacements d'adresses IP distantes peuvent accéder à IP-Reach.
• NO (NON) (valeur par défaut) : l'accès à distance à IP-Reach n'est pas limité.
• YES (OUI): IP-Reach autorise un accès à distance à quatre adresses IP ou niveaux d'adresses IP au maximum. Les administrateurs peuvent configurer IP-Reach de manière à ce que seules les requêtes émises par l'intranet de l'entreprise et/ou par quelques adresses IP extérieures soient autorisées. Les champs IP Mask (Masque IP) indiquent à quelles adresses IP distantes IP-Reach accorde un accès à distance. Un masque IP spécifique permet de demander à IP-Reach d'accorder uniquement un accès à distance à l'adresse IP distante spécifique donnée. Le masque 10.0.0.1, par exemple, permet

de demander à IP-Reach d'accorder uniquement un accès à distance pour l'emplacement d'adresse IP distante 10.0.0.1.

La valeur 255 sert de valeur de remplacement dans les emplacements d'adresses de masque IP. Le masque 10.0.0.255, par exemple, permet de demander à IP-Reach d'accorder un accès à distance pour les emplacements d'adresses IP distances compris entre 10.0.0.0 et 10.0.0.255. De même, le masque 192.255.255.255 permet de demander à IP-Reach d'accorder un accès à distance pour les emplacements d'adresses IP distances commençant par 192.

Remarque : une fois que la fonction de limitation des adresses IP distantes est activée, il est nécessaire de saisir un élément dans au moins un des champs IP Mask (Masque IP). En effet, 0.0.0.0 n'est pas une adresse IP valable.

• Private key (Clé privée): saisissez un mot de passe . Seuls les utilisateurs distants qui connaissent le mot de passe de la clé privée, en plus de leurs nom d'utilisateur et mot de passe, peuvent se connecter à IP-Reach.
• Confirm private key (Confirmer la clé privée) : saisissez à nouveau le mot de passer de la clé privée pour confirmation.

Remarque : les mots de passe des clés privées sont sensibles à la casse. Pour la connexion des utilisateurs distants, les mots de passe doivent être saisis par l'utilisateur avec la même combinaison de casse avec laquelle ils ont été créés.

Remarque : les mots de passe des clés privées doivent être composés de caractères alphanumériques. Les caractères spéciaux ne peuvent être utilisés.

• Enable SNMP (Activer SNMP) : indique si IP-Reach doit répondre aux demandes GET SNMP.
• Require strong password (Mot de passe sécurisé obligatoire) : les mots de passe des utilisateurs doivent composer un minimum de 6 caractères avec au moins un caractère alphabétique et un caractère non alphabétique (signe de ponctuation ou chiffre). Les quatre premiers caractères du mot de passe et du nom d'utilisateur ne peuvent être identiques.
• Password validity period (Période de validité du mot de passe): indiquez un nombre de jours dans ce champ afin de forcer les utilisateurs à modifier leur mot de passe à l'issue d'un délai défini.
• Enable multiple user login (Autoriser la connexion de plusieurs utilisateurs) : si cette règle est sélectionnée, une combinaison nom d'utilisateur/mot de passe donnée peut être connectée à IP-Reach à partir de plusieurs postes de travail client à la fois.

Paramètres des performances

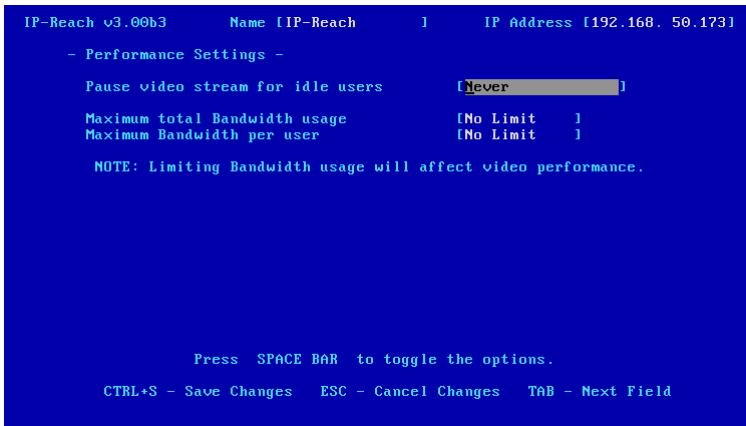

L'écran Performance Settings (Paramètres des performances) permet de configurer les paramètres relatifs à la bande passante et au transfert de données vidéo d'IP-Reach.

• Pause video stream for idle users (Interrompre le flux vidéo des utilisateurs inactifs) : l'interruption du flux de données vidé e par les utilisateurs inactifs.
• Never (Jamais) (valeur par défaut): le flux de données video envoyées à l'ordinateur distant n'est jamais interrompu. L'écran est régulièrement mis à jour, même si l'utilisateur distant est inactif. Aucune commande d'inactivité n'est envoyée à IP-Reach.
• After 5, 15, 30, 60, or 120 minutes (Après 5, 15, 30, 60 ou 120 minutes) : le flux de données video envoyées à l'ordinateur distant est interrompu à l'issue de la période d'inactivité définie pour l'ordinateur distant.

Utilisation totale maximale de la bande passante : définit la limite supérieure d'utilisation de la bande passante par cette unité IP-Reach.

• No Limit (Aucune limite) (valeur par défaut) : IP-Reach peut utiliser autant de bande passante que nécessaire. 10, 5, 2, or 1 megabit (10, 5, 2 ou 1 megabit(s)) ou 512, 256, 128 kilobit (512, 256 ou 128 kilobits) : la quantité totale de bande passante que peut utiliser cette unité IP-Reach est limitée à la quantité sélectionnée. Plus la quantité de bande passante autorisée est faible, plus les performances réalisantes risquent d'être lentes.

Maximum Bandwidth per user (Bande passante maximale par utilisateur) : définit la limite supérieure d'utilisation de la bande passante pour chaque utilisateur connecté à cette unité IP-Reach.

Remarque : la disponibilité de l'accès distant simultané est déterminée par le paramètre global PC Share Mode (Mode PC-Share) de l'écran Security Configuration (Configuration de la sécurité) ou par chacun des profils utilisateur définis à l'aide des paramètres Keyboard and Mouse Control (Contrôle de la souris et du clavier) et Concurrent Access Mode (Mode d'accès simultané) de l'écran User Account Settings (Paramètres des comptes utilisateur). Le contrôle d'IP-Reach et d'un serveur cible connecté est basé sur la première saisie de souris/clavier active. Il est donc possible que, si plusieurs utilisateurs distants effectuent une saisie au clavier ou déplacent la souris au même moment, le contrôle soit inégal.

• No Limit (Aucune limite) (valeur par défaut) : tous les utilisateurs actifs peuvent utiliser autant de bande passante que nécessaire. 10, 5, 2, or 1 megabit (10, 5, 2 ou 1 megabit(s)) ou 512, 256, 128 kilobit (512, 256 ou 128 kilobits) : la quantité de bande passante utilisée par chacun des utilisateurs actifs lors du fonctionnement de cette unité IP-Reach est limitée à la quantité sélectionnée. Plus la quantité de bande passante autorisée est faible, plus les performances résultantes risquent d'être lentes.

Appuyez sur <Ctrl+S> pour enregistrer les modifications ou sur <Echap> pour annuler les modifications et retourner au menu de configuration. Les modifications au niveau des paramètres de performances n'entrent en vigueur qu'après le redémarrage d'IP-Reach.

Important : les informations des deux prochains sections, Authentication à distance : utilisateurs, groupes et autorisations d'accès et Mise en application d'une authentication à distance ont subi d'importantes modifications depuis la version 3.1. Veuillez lire attentivement ces sections.

Présentation

IP-Reach conserve une liste interne des noms des utilisateurs et des groupes pour déterminer l'autorisation d'accès et les autorisations. Ces informations sont stockées de manière interne à l'aide d'un format haché/crypté.

Remarque à l'intention des utilisateurs de commandcenter

Si vous envisagez de configurer IP-Reach de manière à ce qu'il soit intégré à et contrôlé par l'application de gestion CommandCenter de Raritan, cette section du manuel d'utilisation ne s'applique pas à vous. Si l'unité IP-Reach est contrôlée par CommandCenter, CommandCenter détermine les utilisateurs et les groupes autorisés. Consultez notre guide d'utilisation CommandCenter.

Remarque à l'intention des clients raritan qui procédent à une mise à niveau à partir de versions antérieures du firmware

Si vous avez déjà configuré des produits Raritan tels que Dominion KSX et IP-Reach exécutant des versions de firmware propriétaires antérieures à la version 3.2, lisez attentivement l'ensemble de cette section. À compter de la version 3.2 du firmware, la mise en application des utilisateurs et des groupes a changé de manière importante afin de permettre la création de configurations puissantes et plus flexibles.

Relations entre les utilisateurs et les entrées des groupes

IP-Reach répartit l'ensemble des utilisateurs en groupes. La répartition des utilisateurs en groupes vous permet de : gérer les autorisations de l'ensemble des utilisateurs d'un groupe donné en une seule fois au lieu de gérer les autorisations utilisateur par utilisateur.

• Les informations relatives à l'utilisateur permettent de déterminer l'authentification utilisateur (i. e. l'utilisateur est-il autorisé à accéder à IP-Reach ?)
• Les informations relatives au groupe permettent de déterminer l'autorisation de l'ensemble des utilisateurs d'un groupe donné (i. e. à quel port d'IP-Reach les utilisateurs du groupe peuvent-ils accéder ?). Vous pouvez également désirer de ne pas associer certains utilisateurs à des groupes. L'utilisateur est alors classé par IP-Reach comme « Individuel ».

Groupes d'utilisateurs obligatoires

IP-Reach dispose de trois groupes d'utilisateurs par défaut. Ces groupes ne peuvent être supprimés.

ADMIN (ADMINISTRATEUR)	Groupe d'utilisateurs pour l'utilisateur d'administration original par défaut
NONE (AUCUN)	Les autorisations définies pour ce groupe sont utilisées pour les utilisateurs lorsque votre IP-Reach est configuré pour l'authentication à distance par l'intémédiaire de LDAP ou de RADIUS (reportez-vous à la section suivante), que la tentative de connexion se déroule de manière réussie et qu'aucun groupe d'utilisateurs n'est returné par le serveur d'authentication à distance.
UNKNOWN (INCONNU)	Les autorisations définies pour ce groupe sont utilisées pour les utilisateurs lorsque votre IP-Reach est configuré pour l'authentication à distance par l'intémédiaire de LDAP ou de RADIUS (reportez-vous à la section suivante), que la tentative de connexion se déroule de manière réussie et que le groupe d'utilisateurs returné par le serveur d'authentication à distance n'est pas localisé au niveau d'IP-Reach.

Création ou modification de comptes groupe

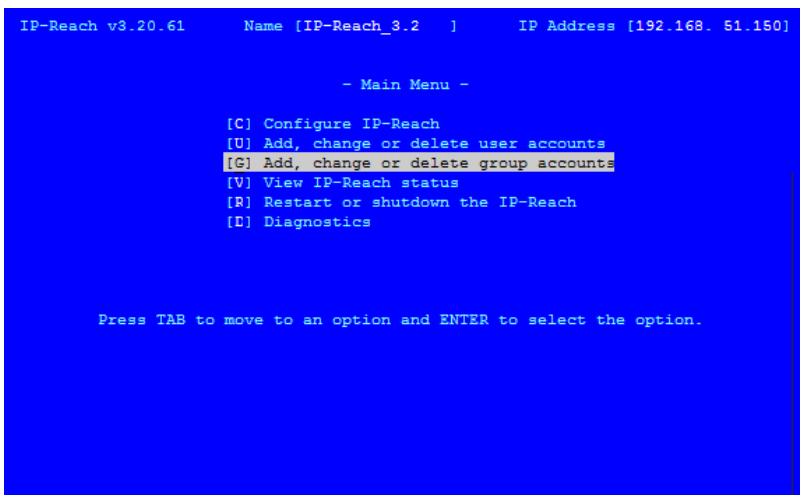

1. Dans le menu principal, saisissez la touche < G> pour ajouter ou modifier un compte groupe.

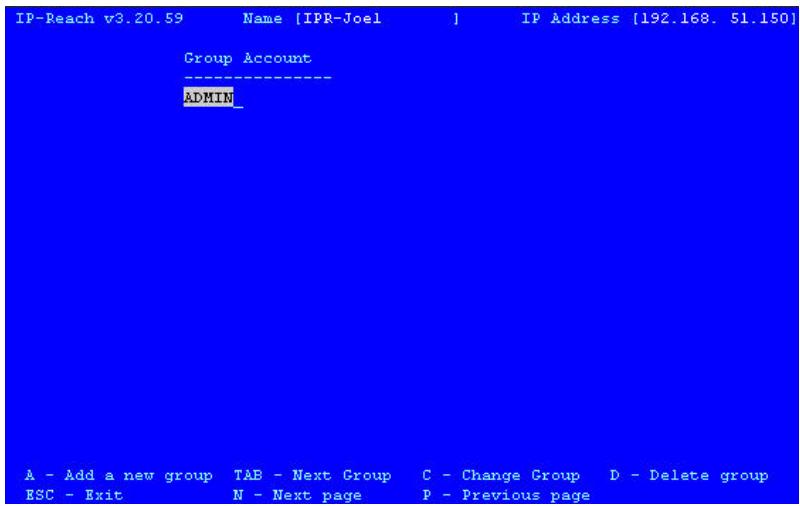

1. L'écran Compte groupe s'affiche.

a. Pour ajouter un nouveau compte groupe, saisissez la dette < A> b. Pour modifier les propriétés d'un compte groupe, utilisez la touche pour vous déplacer dans la liste et appuyez sur pour sélectionner le groupe que vous souhaitez modifier.

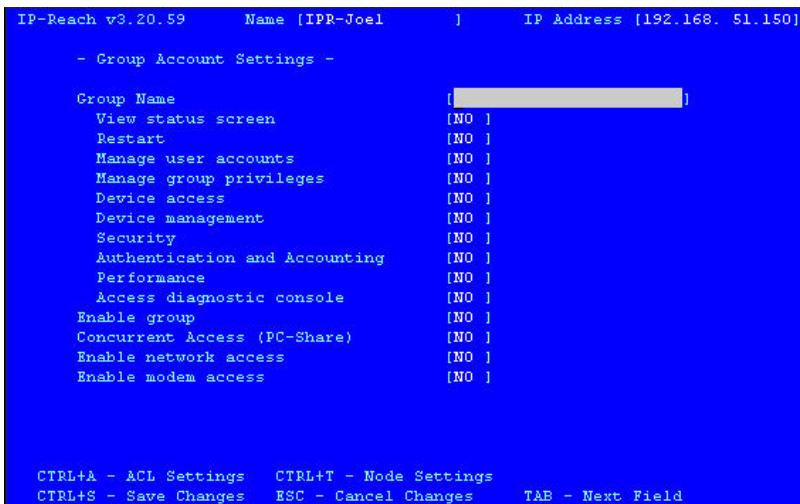

1. L'écran Group Account Settings (Paramètres du compte groupe) s'affiche.

a. Saisissez le nom du compte groupe dans le champ Group Name (Nom du groupe). Le nom peut être composé de 23 caractères alphanumériques au maximum. Le premier caractère ne peut pas être un chiffre. b. Utilisez les touches en forme de flèches, <↑> et <↓>, ou la touche pour vous déplacer entre les éléments des lignes et appuyez sur la touche pour passer de l'option YES (OUI) à l'option NO (NON). Une fois les modifications effectuées, appuyez sur + pour enregistrer les données ou sur pour fermer l'écran sans enregistrer les données.

1. Appuyez sur CTRL + S pour enregistrer les modifications.

Attribution des autorisations d'accès aux ports

Par défaut, les nouveaux groupes d'utilisateurs ne disposent d'aucun droit d'accès aux portes série et KVM d'IP-Reach. Vous devez attribuer des autorisations d'accès aux différents groupes d'utilisateurs.

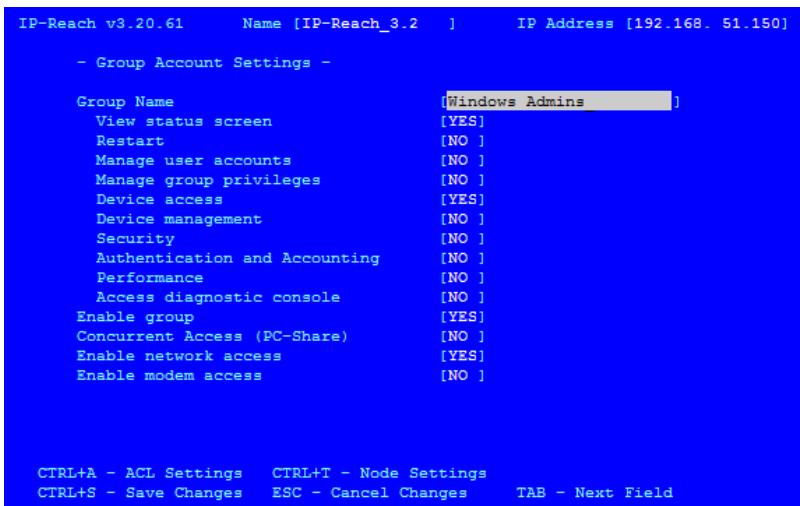

1. Lorsque l'écran Group Account Settings (Paramètres du compte groupe) correspondant à un groupe d'utilisateurs est affiché (lors de la création d'un groupe ou de l'édition d'un nouveau groupe), appuyez sur + pour sélectionner Node Settings (Paramètres du noeud).

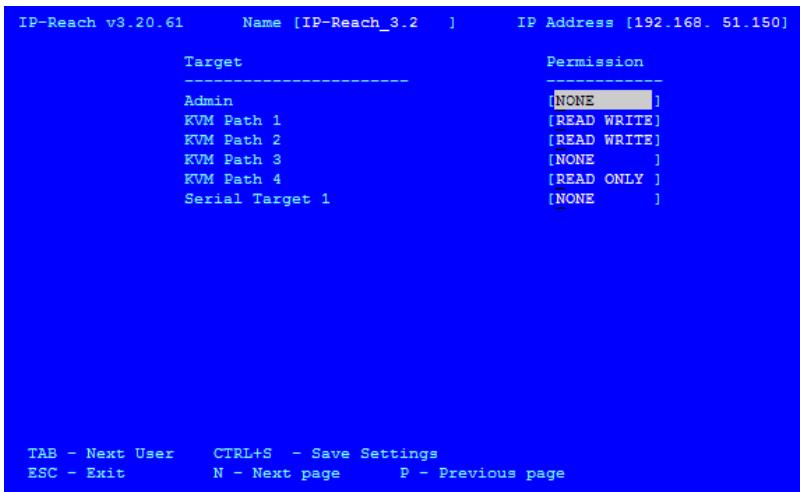

2. Le menu Node Settings (Paramètres du noeud), dans lequel l'ensemble des ports série et KVM configurés sur votre IP-Reach est répertorié, s'affiche.

1. Utilisez les touches en forme de flèches, <↑> et <↓>, pour naviguer entre les ports série et KVM configurés sur votre IP-Reach et appuyez sur la touche pour sélectionner une des options suivantes :

a. NONE (AUCUNE) - les utilisateurs de ce groupe ne sont pas autorisés à accéder à ce port série ou KVM. Le port n'est même pas affiché comme option disponible pour les utilisateurs de ce groupe. b. READ ONLY (LECTURE SEULEMENT) - les utilisateurs de ce groupe peuvent afficher ce port de console série ou KVM mais ne sont pas autorisés à le contrôler (saisie, déplacement de la souris, etc.). c. READ WRITE (LECTURE/ECRITURE) - les utilisateurs de ce groupe peuvent afficher ce port de console série ou KVM et sont autorisés à le contrôler.

1. Appuyez sur <CTRL>+<S> pour enregistrer les modifications.
2. Les modifications que vous avez apportées ne sont pas encore enregistrées. L'écran Group Account Settings (Paramètres du compte groupe) correspondant au groupe d'utilisateurs que vous éditez ou créez s'affiche.

1. Appuyez de nouveau sur <CTRL> + <S> lorsque vous vous trouvez dans cet écran pour enregistrer les paramètres d'autorisation du groupe d'utilisateurs donné.

Suppression de comptes groupe

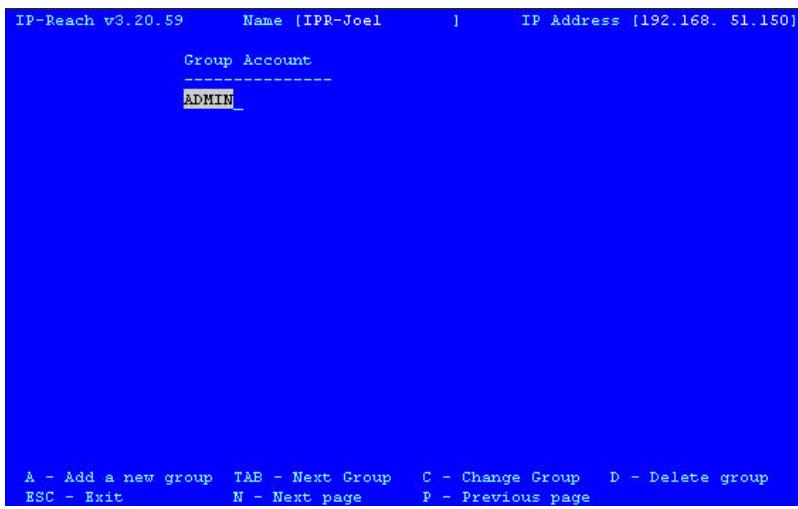

Pour supprimer un compte groupe existant, saisissez la dette <G> dans le menu principal. Lorsque l'écran Group Account (Compte groupe) s'affiche, appuyez sur pour sélectionner le compte groupe que vous souhaitez supprimer et appuyez ensuite sur la dette <D>. Avant de supprimer un groupe, assurez-vous qu'aucun utilisateur n'est affecté au groupe. Les utilisateurs affectés au groupe seront également supprimés.

Veuillez noter que vous ne pouvez pas supprimer ADMIN, le groupe par défaut.

Création ou modification de comptes utilisateur

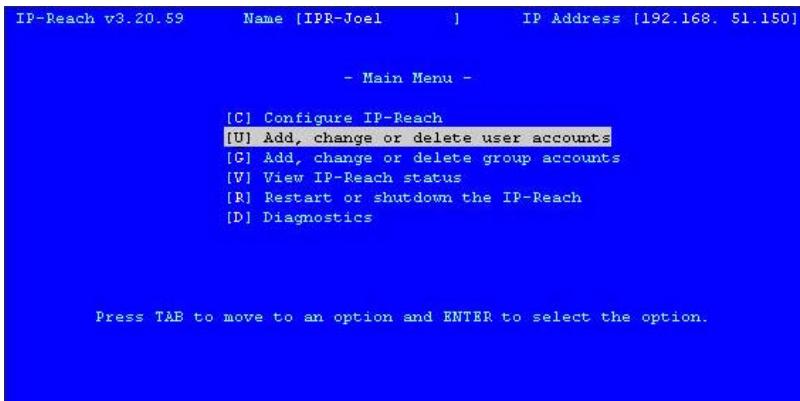

1. Dans le menu principal, saisissez la touche < U> pour ajouter ou modifier un compte utilisateur.

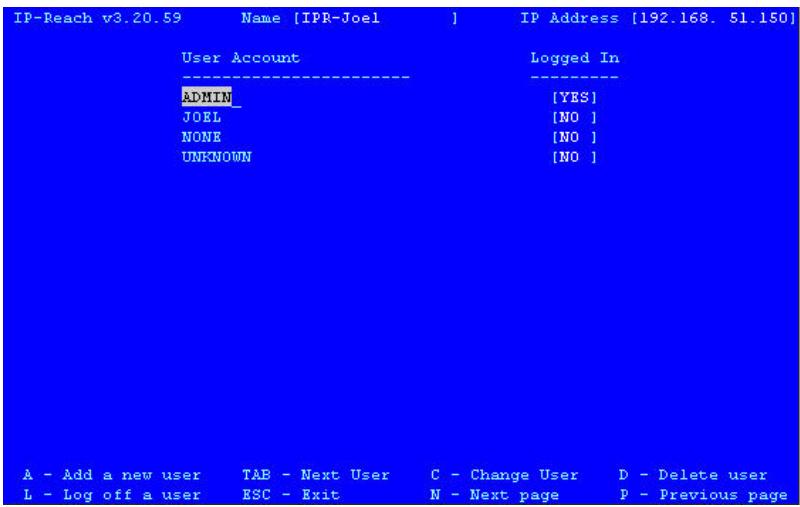

1. La fenêtre User Account (Compte utilisateur) s'affiche.

a. Pour ajouter un nouveau compte utilisateur, saisissez la touche < A> b. Pour modifier les propriétés d'un compte utilisateur, utilisez la touche pour vous déplacer dans la liste et appuyez sur pour sélectionner l'utilisateur que vous souhaitez modifier.

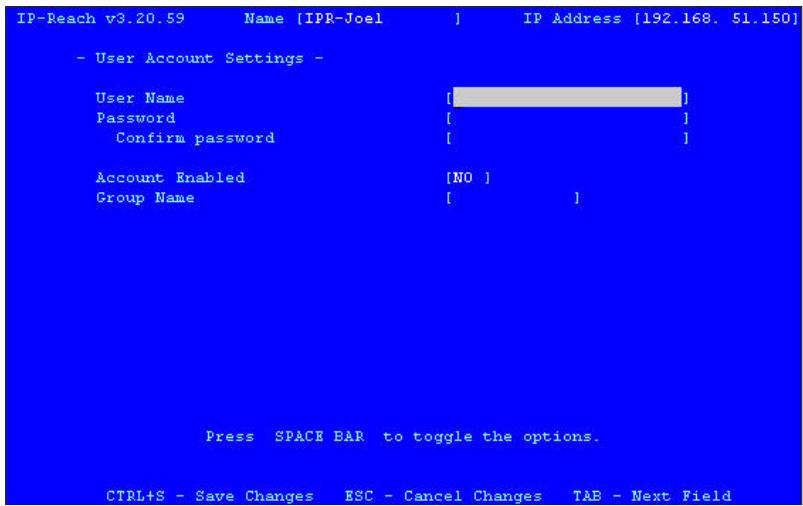

1. L'écran User Account Settings (Paramètres du compte utilisateur) s'affiche.

a. Saisissez le nom de l'utilisateur dans le champ User Name (Nom d'utilisateur). Le nom peut être composé de 23 caractères alphanumériques au maximum. Le premier caractère ne peut pas être un chiffre. b. Saisissez le mot de passe de l'utilisateur dans le champ Password (Mot de passe). Le mot de passe peut être composé de 23 caractères alphanumériques au maximum. c. Saisissez de nouveau le mot de passe pour vérification dans le champ Confirm password (Confirmer le mot de passe). d. Dans le champ Account Enabled (Compte activé), appuyez sur la touche pour passer de l'option YES (OUI) à l'option NO (NON) et activer ainsi le compte de cet utilisateur (valeur par défaut : NO (NON)). e. Saisissez le nom du groupe auquel cet utilisateur appartient dans le champ Group Name (Nom du groupe). f. Une fois les modifications effectuées, appuyez sur CTRL + S pour enregistrer vos données ou sur pour fermer l'écran sans enregistrer les données.

1. Appuyez sur CTRL + M pour retourner au menu principal.

Suppression de comptes utilisés

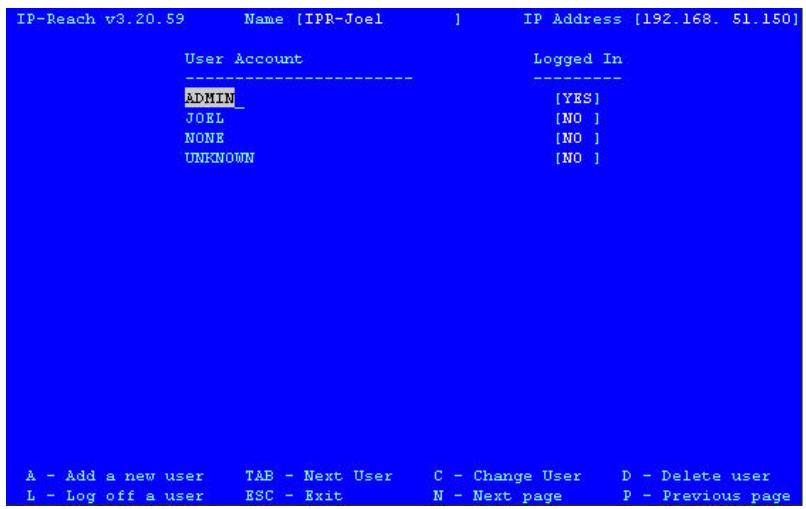

Pour supprimer un compte utilisateur existant, saisissez la dette dans le menu principal. Lorsque l'écran User Account (Compte utilisateur) s'affiche, appuyez sur pour sélectionner le compte utilisateur que vous souhaitez supprimer et appuyez ensuite sur la dette.

Veuillez noter que vous ne pouvez pas supprimer ADMIN, l'utilisateur par défaut.

Remarque à l'intention des utilisateurs de commandcenter

Si vous envisagez de configurer IP-Reach de manière à ce qu'il soit intégré à et contrôlé par l'application de gestion CommandCenter de Raritan, cette section du manuel d'utilisation ne s'applique pas à vous. Si l'unité IP-Reach est contrôlée par CommandCenter, CommandCenter détermine les utilisateurs et les groupes autorisés. Consultez notre guide d'utilisation CommandCenter.

Remarque à l'intention des clients raritan qui procédent à une mise à niveau à partir de versions antérieures du firmware

Si vous avez déjà mis en application l'authentification RADIUS sur des produits Raritan tels que Dominion KSX et IP-Reach exécutant des versions de firmware propriétaires antérieures à la version 3.2, lisez attentivement l'ensemble de cette section. À compter de la version 3.2 du firmware, la mise en application de l'authentification externe a changé de manière importante afin de permettre la création de configurations puissantes et plus flexibles.

Protocoles pris en charge

Afin de simplifier la gestion des noms des utilisateurs et des mots de passe, il est possible d'utiliser IP-Reach pour transférer les requêtes d'authentification vers un serveur d'authentification externe. IP-Reach prend en charge deux protocoles d'authentification externes : LDAP et RADIUS.

Remarque relative à microsoft active directory

Microsoft Active Directory utilise le protocole LDAP de manière native et peut être utilisé comme source d'authentification et serveur LDAP avec IP-Reach. Si le serveur Microsoft Active Directory dispose d'un composant IAS (serveur d'autorisation Internet), il peut également être utilisé comme source d'authentification RADIUS.

Priorité

Lorsqu'un utilisateur procède à l'authentification auprès d'une unité IP-Reach configurée pour l'authentification externe, IP-Reach vérifie d'abord si le nom de l'utilisateur figure dans sa base de données utilisateur propre. , la requête est transmise au serveur d'authentification externe.

Si le nom de l'utilisateur ne peut être localisé dans la base de données interne d'IP-Reach : la requête est transmise au serveur d'authentication externe afin de déterminer si la connexion est ou non autorisée. - Si le nom de l'utilisateur est localisé dans la base de données interne d'IP-Reach et que le mot de passe est correct : la connexion est autorisée. - et que le mot de passe n'est pas correct : la connexion est refusée et la requête n'est PAS transmise au serveur d'authentication externe.

Authentication et autorisation

Si votre unité IP-Reach est configurée de manière à permettre l'authentication à distance, le serveur d'authentication externe est essentiellement utilisé dans un but d'authentication et non d'autorisation.

L'autorisation est déterminée par IP-Reach selon les groupes d'utilisateurs. I.e. une fois qu'un utilisateur donné est autorisé à accéder au système IP-Reach en général (authentifié), l'autorisation spécifique de cet utilisateur est déterminée par IP-Reach selon le groupe auquel appartient l'utilisateur.

Le serveur d'authentification externe ne peut contribuer à l'autorisation en informant IP-Reach au sujet du groupe d'utilisateurs auquel appartient un utilisateur lorsque le serveur d'authentification approuve la requête de connexion d'un utilisateur donné. Les sections Mise en application de l'authentification à distance LDAP et Mise en application de l'authentification à distance RADIUS (dans la suite de ce manuel) expliquent ce phénomène plus en détail.

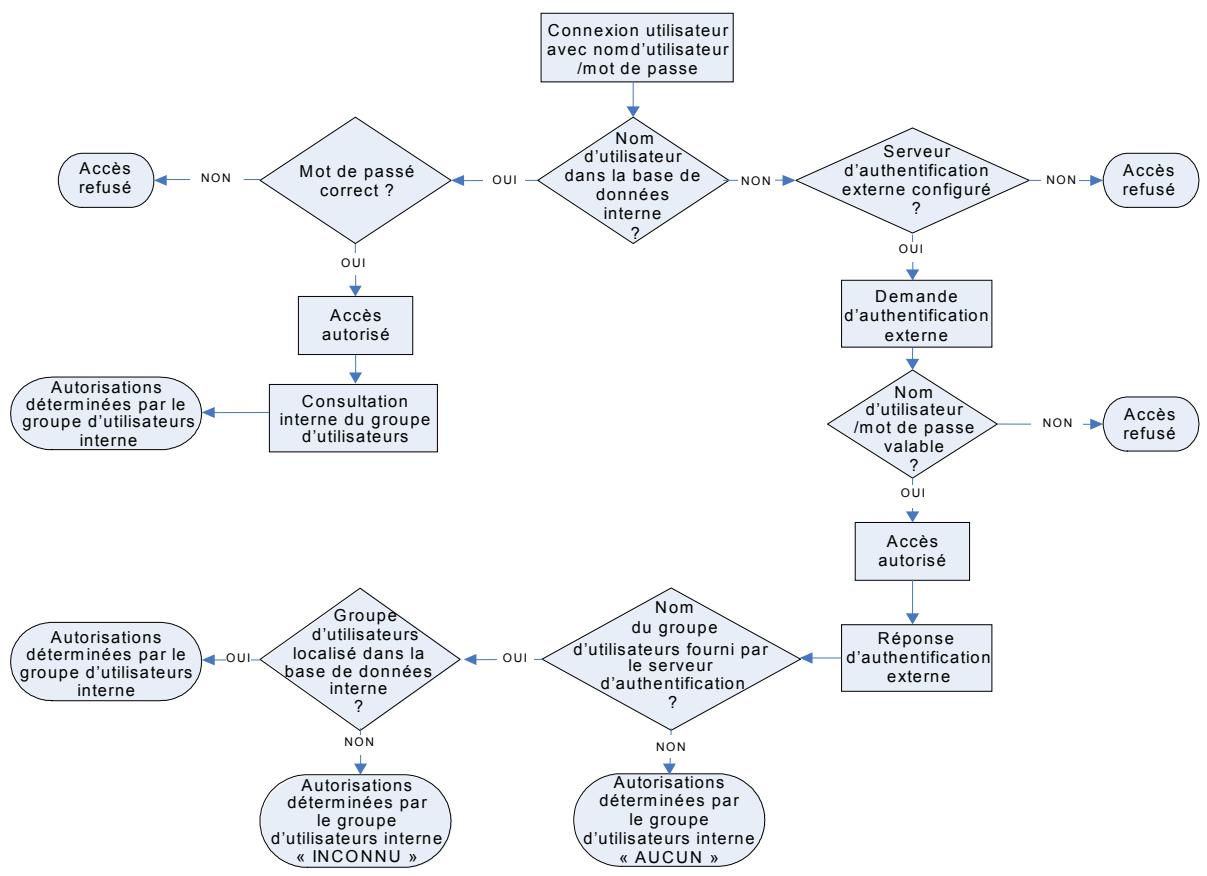

L'organigramme suivant illustre les différentes étapes nécessaires :

Notez l'importance du groupe auquel appartient un utilisateur donné ainsi que la nécessité de configurer les groupes appelés « UNKNOWN » (INCONNU) et « NONE » (AUCUN). Si le serveur d'authentification externe renvoie un nom de groupe qui n'est pas reconnu par IP-Reach, les autorisations de l'utilisateur sont déterminées par le groupe permanent appelé « UNKNOWN » (INCONNU). Si le serveur d'authentification externe ne renvoie aucun nom de groupe, les permissions de l'utilisateur sont déterminées par le groupe permanent appelé « NONE » (AUCUN).

Reportez-vous aux sections LDAP et RADIUS de ce chapitre pour savoir comment configurer votre serveur d'authentication de manière à ce qu'il renvoie les informations relatives au groupe d'utilisateurs à IP-Reach dans le cadre de sa réponse à une demande d'authentication.

Paramètres généraux pour l'authentification à distance

Pour définir les propriétés d'authentication, vous devez vous connecter à IP-Reach en tant qu'administrateur par défaut (nom d'utilisateur, mot de passe).

1. Dans le menu principal, appuyez sur la touche <C> pour configurer IP-Reach.

1. Lorsque le menu de configuration s'affiche, appuyez sur R pour configurer l'authentication à distance. L'écran Authentication and Accounting (Authentication et gestion) apparait.

1. Appuyez sur R pour activer les options du protocole d'authentication à distance que vous souhaitez utiliser et Sélectionnez RADIUS, LDAP ou LDAPS.

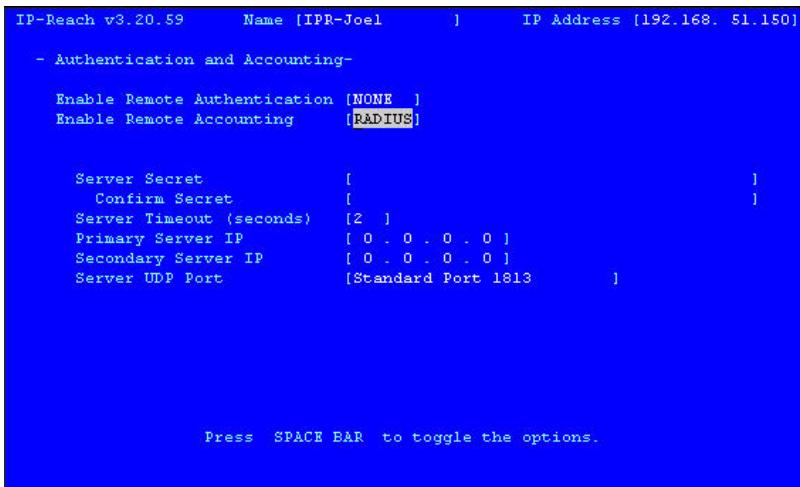

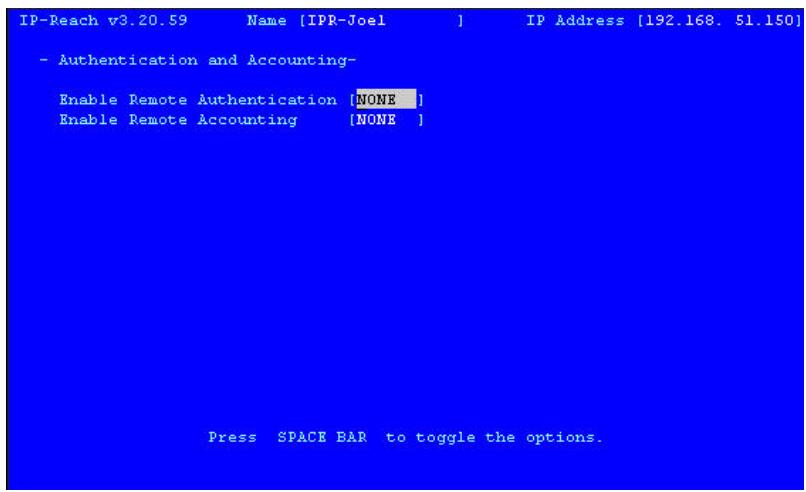

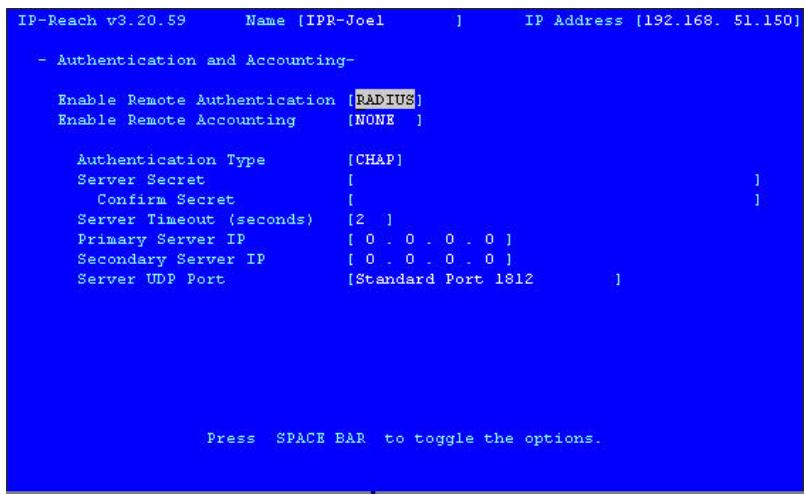

1. L'écran Authentication and Accounting (Authentication et gestion) du protocole que vous avez sélectionné apparait. Déplacez-vous entre les champs à l'aide de la touche.

a. Appuyez sur pour accéder au champ Authentication Type (Type d'authentication).

b. Saisissez le secret du serveur nécessaire à l'authentification de vos serveurs d'authentification à distance dans le champ Server Secret (Secret du serveur). Saisissez de nouveau le secret du serveur dans le champ Confirm Secret (Vérifier le secret). c. Dans le champ Server Timeout (seconds) (Expiration du serveur (en secondes)), saisissez le délai d'inactivité (en secondes) qui doit s'écouler avant expiration du serveur. d. Saisissez l'adresse IP des serveurs d'authentification à distance principal et secondaire que vous utilisez dans les champs Primary Server IP (IP du serveur principal) et Secondary Server IP (IP du serveur secondaire).

1. Si vous avez sélectionné le protocole LDAP comme protocole d'authentification à distance, passez à la section suivante, Mise en œuvre de l'authentification à distance LDAP, pour remplir les champs du panneau LDAP de la fenêtre Remote Authentication (Authentification à distance). Si vous avez sélectionné le protocole RADIUS, passez à la section Mise en œuvre de l'authentification à distance RADIUS pour remplir les champs du panneau RADIUS de la fenêtre.

1. Si vous souhaitez activer la gestion à distance, dans l'écran Authentication and Accounting (Authentication et gestion), accédez au champ Enable Remote Accounting (Activer la gestion à distance) à l'aide de la touche et appuyez sur pour activer l'option RADIUS.

1. Une fois les modifications effectuées, appuyez sur pour enregistrer les modifications ou sur pour fermer l'écran sans enregistrer la configuration d'authentification à distance.

Mise en application de l'authentification à distance LDAP

Rappel : Microsoft Active Directory fonctionne de manière native comme un serveur d’authentification LDAP.

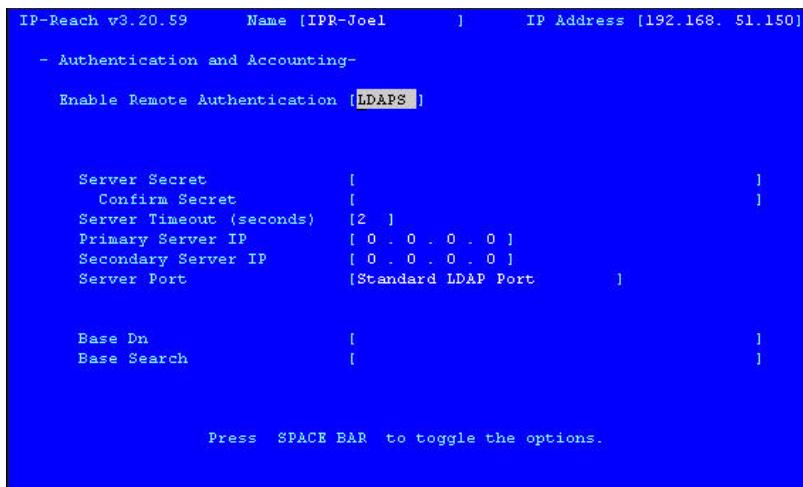

Si vous choisissez le protocole d'authentification LDAP, remplissez les champs LDAP de la manière suivante :

• Utiliser le LDAP sécurisé : appliquez cette règle pour activer LDAP-S qui permet de garantir que toutes les requêtes d'authentification et les réponses transmises sur le réseau sont cryptées.
• Default Port (Port par défaut)/User Defined Port (Port défini par l'utilisateur) : sélectionnez la case d'option vous permettant d'utiliser les ports TCP LDAP standard ou indiquez un port que vous avez vous-même défini.
• Base DN (Base DN), Base Search (Recherche de base) et Certificate File (Fichier du certificat) : consultez l'administrateur de votre serveur d'authentification pour obtenir les valeurs à saisir dans ces champs afin de Traiter les demandes d'authentification LDAP à partir d'IP-Reach.

Renvoi des informations relatives aux groupes d'utilisateurs par l'intermédiaire du LDAP

Lorsque la demande d'authentication LDAP est acceptée, IP-Reach détermine les autorisations accordées à un utilisateur donné selon les autorisations du groupe auquel appartient l'utilisateur. Notre serveur LDAP distant peut fournir ces noms de groupes d'utilisateurs en renvoyant un attribut désigné de la manière suivante :

usergroup attribute type: string

Il est possible que cette opération nécessite une extension de schéma sur votre serveur LDAP. Consultez l'administrateur de votre serveur d'authentification pour activer cet attribut.

Mise en application de l'authentification à distance RADIUS

Si vous installez le composant de serveur Windows Internet Authentication Server (Serveur d'authentication Internet), Microsoft Active Directory peut être utilisé comme source principale pour l'authentication RADIUS.

Si vous choisissez le protocole d'authentication RADIUS, remplissez les champs RADIUS de la manière suivante :

• Authentication Type (Type d'authentication) : cliquez sur la flèche de la liste déroulante pour sélectionner le protocole CHAP ou le protocole PAP.
• Server UDP Port (Port UDP du serveur)/Custom UDP Port (Port UDP personnelé) : cliquez sur la flèche de la liste déroulante pour indiquer si vous préférez utiliser le port TCP RADIUS 1812 standard, le port TCP RADIUS 1645 patrimonial ou saisissez le port que vous avez vous-même défini dans le champ Custom UDP Port (Port UDP personnelé).
• Remote Accounting (Gestion à distance)/Custom Accounting Port (Port de gestion personnalisé) : activez la case à cocher pour envoyer les événements d'authentification à un serveur de gestion RADIUS. Si vous activez la case à cocher, vous devez indiquer le port TCP qui doit être utilisé pour la transmission des événements dans le champ Custom Accounting Port (Port de gestion personnalisé).

Renvoi des informations relatives aux groupes d'utilisateurs par l'intermédiaire du RADIUS

Lorsque la demande d'authentification RADIUS est acceptée, IP-Reach détermine les autorisations accordées à un utilisateur donné selon les autorisations du groupe auquel appartient l'utilisateur.

Votre serveur RADIUS distant peut fournir ces noms de groupes d'utilisateurs en retournant un attribut, mis en application comme un FILTER-ID (ID FILTR) RADIUS. Le format du FILTER-ID (ID FILTR) doit être le suivant :

Raritan: G{GROUP NAME}

ou GROUP_NAME est une chaîne de caractères indiquant le nom du groupe auquel l'utilisateur appartient.

Spécifications des échanges de communication RADIUS

IP-Reach envoie les informations suivantes au serveur RADIUS dans une demande d'authentification :

ATTRIBUT	DONNEES
USER-NAME (NOM D'UTILISATEUR)	Nom d'utilisateur saisi dans l'écran de connexion
USER-PASSWORD (MOT DE PASSE UTILISATEUR)	En mode PAP, mot de passer crypté saisi dans l'écran de connexion
CHAP-PASSWORD (MOT DE PASSE CHAP)	En mode CHAP, réponse du protocole CHAP obtenue à partir du mot de salle et données relatives à la demande d'accès CHAP
NAS-IP-ADDRESS (ADRESSE IP NAS)	Adresse IP d'IP-Reach
NAS-IDENTIFIER (IDENTIFIANT NAS)	Nom de l'unité IP-Reach configuré dans « Network Configuration » (Configuration réseau) (reportez-vous à la section précédente)
NAS-PORT-TYPE (TYPE DE PORT NAS)	Valeur ASYNC (0) pour les connexions modem et ETHERNET (15) pour les connexions réseau
NAS-PORT (PORT NAS)	Toujours 0
STATE (ETAT)	Si la demande répond à un ACCESS-CHALLENGE (DEMANDE D'ACCES), les données d'état du paquet ACCESS-CHALLENGE (DEMANDE D'ACCES) sont renvoyées.
PROXY-STATE (ETAT DU PROXY)	Si la demande répond à un ACCESS-CHALLENGE (DEMANDE D'ACCES), les données d'état du proxy du paquet ACCESS-CHALLENGE (DEMANDE D'ACCES) sont renvoyées.

IP-Reach envoie les attributs RADIUS suivants au serveur RADIUS avec chaque requête de gestion :

ATTRIBUT	DONNEES
SESSION-TYPE (TYPE DE SESSION)	START (DEMARRER) (1) pour la connexion ou STOP (ARRETER) (2) pour la déconnexion
SESSION-ID (ID DE SESSION)	Chaîne de caractères comptant un nom de session unique. Le nom est au format «<IDENTIFICATEUR NAS>;<adresse IP de l'utilisateur>;<numéro de session unique>». Exemple : « IP-Reach:192.168.1.100:122 »
USER-NAME (NOM D'UTILISATEUR)	Comme ci-dessus
NAS-IP-ADDRESS (ADRESSE IP NAS)	Comme ci-dessus
NAS-IDENTIFIER (IDENTIFIANT NAS)	Comme ci-dessus
NAS-PORT-TYPE (TYPE DE PORT NAS)	Comme ci-dessus
NAS-PORT (PORT NAS)	Comme ci-dessus
FILTER-ID (ID FILTRÉ)	Les attributes FILTER-ID (ID FILTRE) returnés par le serveur RADIUS lors de l'authentication sont envoyés avec chaque requête de gestion.
CLASS (CLASSE)	Les attributs CLASS (CLASSE) returnés par le serveur RADIUS lors de l'authentication sont envoyés avec chaque requête de gestion.
ACCT-AUTHENTIC (AUTHENTICATION CPTE)	Méthode d'authentication de l'utilisateur. RADIUS (1) si l'utilisateur a été authentifié par le serveur RADIUS ou LOCAL (2) si l'utilisateur a été authentifié par la base de données nom d'utilisateur intégrée d'IP-Reach.
TERMINATE-CAUSE (CAUSE DE LA DECONNEXION)	S'il s'agit d'une requête STOP (ARRETER), la raison pour laquelle l'utilisateur a été déconnecté. USER_REQUEST (REQUESTE DE L'UTILISATEUR) (1), LOST_SERVICE (PERTE DU SERVICE) (3), SESSION_TIMEOUT (EXPRESSION DE LA SESSION) (5) ou ADMIN_RESET (REINITIALISATION DE L'ADMINISTRATEUR) (6).

Heure et date

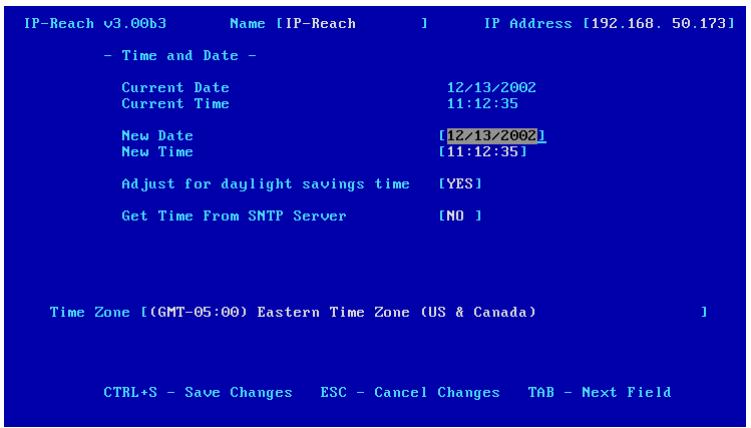

L'heure et la date actuellement configurées sur l'unité IP-Reach s'affichent sur cet écran. Une fois enregistrées, les modifications au niveau de la date et de l'heure n'entrent en vigueur qu'après le redémarrage d'IP-Reach.

• New Date (Nouvelle date)/New Time (Nouvelle heure) : permettent de modifier manuellement les valeurs sélectionnées pour la date et l'heure.
• Régler selon les changements d'heure (Adjust for daylight savings time) : activez l'option YES (OUI) ou NO (NON) selon que votre pays ou votre région respecte ou non les procédures de changement d'heure.
• Get Time From SNTP Server (Obtenir l'heure à partir du serveur SNTP) : indique si la date/l'heure d'IP-Reach doit être automatiquement synchronisée sur la date/l'heure d'un serveur SNTP externe.
• Primary Server IP Address (Adresse IP du serveur primaire) : adresse IP du premier serveur SNTP qui tente de procé
• User standard UDP port 123 (Port UDP 123 standard pour utilisateurs) : permet aux utilisateurs de modifier le port UDP utilisé pour la synchronisation de temps SNTP. Pour savoir si cette valeur doit être régée, consultez l'administrateur de votre serveur SNTP.
• Time Zone (Fuseau horaire) : sélectionnez le fuseau horaire correspondant à l'emplacement physique de votre unité IP-Reach.

Appuyez sur <Ctrl + S> pour enregistrer les modifications ou sur <Echap> pour annuler les modifications et retourner au menu de configuration. Les modifications apportées à la configuration Radius n'entrent en vigueur qu'après le redémarrage d'IP-Reach.

Déconnexion des utilisateurs

Utilisez la touche <↑> ou <↓> pour sélectionner un utilisateur de l ateur) actuellement connecté à IP-Reach (Logged in (Connecté) - YES (OUI)) et appuyez sur la touche pour déconnecter l'utilisateur sélectionné. IP-Reach vous demande alors si vous souhaitez également déconnecter l'utilisateur en question.

• Y: oui. L'utilisateur sélectionné est déconnecté d'IP-Reach et la session à distance prend fin. L n'apparait plus dans la liste des utilisateurs connectés.
• N : no ateur) d'IP-Reach, dans lequel tous les profils utilisateur sont répertoriés, s'affiche de nouveau. L'utilisateur sélectionné apparait encore dans la liste des utilisateurs connectés.

Affichage de l'état d'ip-reach

L'écran IP-Reach Event Log (Journal des événements d'IP-Reach) présente un fichier journal contenant des informations relatives aux ouvertures de session et aux activités de connexion d'IP-Reach. Le journal des événements regroupe les événements d'IP-Reach : connexion ou déconnexion des utilisateurs, échanges à la connexion, connexion et déconnexion des administrateurs au niveau de la console d'administration d'IP-Reach, modifications apportées par les administrateurs à la configuration du système, ajouts, modifications ou suppressions de profils utilisateur disposant de droits d'administrateur, activité du modem, démarrage et arrêt du système, erreurs survenues. L'heure et la date des différents événements sont également repertoriées. Pour connaître la liste des codes d'erreur ainsi que leur signification et la solution proposée, reportez-vous à l'Annexe D : Guide de dépannage. Un fichier journal peut contenir jusqu'à 2 048 événements.

IP-Reach procède également à une recapture automatique en cas d'erreur fatale. Lorsqu'une erreur fatale survient, elle est enregistrée et IP-Reach redémarre automatiquement. Lorsqu'une erreur de type autre qu'une erreur fatale survient, elle est enregistrée et IP-Reach attend que l'ensemble des utilisateurs se soit déconnecté du système pour redémarrer et veiller à ce que l'erreur qui était précédemment de type bénin ne devienne pas une erreur fatale.

Redémarrage ou arrêt d'ip-reach

Vous avez la possibilité de redémarrer R IP-Reach, d'arrêter S IP-Reach ou d'annuler la commande de redémarrage ou d'arrêt. R Redémarre l'unité IP-Reach et rétablit l'écran d'initialisation d'IP-Reach sur la console d'administration d'IP-Reach.

Diagnostics

Lorsque vous naviguez dans le menu principal de la console d'administration, vous pouvez activer les fonctions de diagnostic d'IP-Reach à l'aide des touches < D> et < Entree>.

Ces fonctions sont conçues pour permettre au support technique de Raritan de vous aider si vous rencontrez des problèmes avec votre unité IP-Reach. N'activez ces fonctions que si vous connaissez leur signification et leur utilisation recommandée. Si vous avez besoin de davantage d'informations, contactez le support technique de Raritan.

Annexe a : spécifications

ELEMENT	DIMENSIONS (LxPxAH)	POIDS	TENSION
IPR-TR361	Boîtier de montage en rack 2U de 19": 482 mm (L) x 540 mm (P) x 89 mm (H) 19" (L) x 21,25" (P) x 3,5" (H)	12,79 kg (28,2 lbs.)	Commutation automatique 110/220 V (Europe: 50/60 Hz)
IPR-TR362	Boîtier de montage en rack 2U de 19": 482 mm (L) x 540 mm (P) x 89 mm (H) 19" (L) x 21,25" (P) x 3,5" (H)	12,97 kg (28,6 lbs.)	Commutation automatique 110/220 V (Europe: 50/60 Hz)
IPR-TR364	Boîtier de montage en rack 2U de 19": 482 mm (L) x 540 mm (P) x 89 mm (H) 19" (L) x 21,25" (P) x 3,5" (H)	13,34 kg (29,4 lbs.)	Commutation automatique 110/220 V (Europe: 50/60 Hz)
IPR-M1	Boîtier de montage en rack 1U de 19": 431 mm (L) x 264 mm (P) x 44 mm (H) 17" (L) x 10,4" (P) x 1,75" (H)	3,8 kg (8,4 lbs.)	Commutation automatique 110/220 V (Europe: 50/60 Hz)
IPR-M2	Boîtier de montage en rack 1U de 19": 431 mm (L) x 264 mm (P) x 44 mm (H) 17" (L) x 10,4" (P) x 1,75" (H)	3,9 kg (8,6 lbs.)	Commutation automatique 110/220 V (Europe: 50/60 Hz)

Connexion à distance

Réseau : Ethernet 10BASE-T, 100BASE-TX

Logiciel raritan remote client (RRC)

Système d'exploitation requis : Windows XP/NT/ME/2000

Entrée KVM

Clavier: PS/2

Souris: PS/2

Védo : VGA

Résolutions prises en charge :

Modes texte

640x480a60Hz 1024× 768a60Hz

640× 480à 72Hz 1024× 768à 70Hz

640× 480à 75Hz 1024× 768à 75Hz

640× 480à 85Hz 1024× 768à 85Hz

800× 600 à 56Hz 1152× 864 à 60Hz

800 x 600 à 60 Hz 1152 x 864 à 75 Hz

800 × 600 à 72 Hz 1280 × 1024 à 60 Hz

800 x 600 à 75 Hz

800 × 600 à 85 Hz

Spécifications de câblage

Câble téléphonique RJ11 standard permettant de relier le modem à une ligne téléphonique (fourni)**

Câble UTP de catégorie 5 permettant la connexion au réseau

Modèles TR Series uniquement

Spécifications des switch KVM

Prend en charge les switch KVM qui utilisent une interface à l'écran ( gammes de produits Paragon, Z-Series, MasterConsole MX^4 et MasterConsole II de Raritan incluses).

Spécifications de sortie

Console d'accès locale : clavier PS/2, souris PS/2, video HD15

Console d'administration locale : clavier PS/2, vidéo HD15

Annexe b : fonctions SNMP

IP-Reach dispose d'un agent SNMP avec prise en charge MIB2 standard qui permet de contrôler facilement les systèmes de gestion réseau standard, tels que les solutions logicielles HP OpenView ou IBM Tivoli. IP-Reach répond aux requêtes d'obtention SNMP à l'aide de variables MIB2 standard. Cependant, pour des raisons de sécurité, seul un sous-ensemble de variables est fourni.

Annexe c : foire aux questions

QUESTION	REPONSE
Qu'est-ce que IP-Reach ?	IP-Reach représentée la plus simple, la plus rapide et la plus fiable des méthodes pour bénéficiaire de fonctions d'accès et de gestion sur plusieurs serveurs connectés à un switch KVM de Raritan - où que vous vous trouviez, et où que soient installés vos serveurs.
Comment IP-Reach fonctionne-t-il ?	IP-Reach se connecte aux ports clavier, video et souris d'un serveur ou d'un switch KVM. Grâce à la puissant technologie de capture d'image et de compression de Raritan, il capture, numérique et compressse le signal video avant de le transmettre à un ordinateur distant.
De quel niveau de contrôle dispose un utilisateur d'IP-Reach sur les serveurs cible connectés ?	L'utilitaire distant dispose d'un accès direct et d'un contrôle total des serveurs cible aux fins des opérations de maintenance, d'administration et de dépannage - de l'execution d'applications vie l'interface utiliseur aux interventions de niveau BIOS - et même de redémarrage.
Des logiciels d'accès à distance sont disponibles depuis longtemps. En quoi le système IP-Reach est-il différent ?	Avec IP-Reach, le logiciel IP-Reach s'exécute uniquement sur l'unité IP-Reach elle-même, et non sur chacun des serveurs cible. Les solutions logicielles d'accès à distance conventionnelles nécessitè le chargement et l'exéduction de logiciels sur chacun des serveurs cible, qui doitès lors disposer d'un système d'exploitation compatible. Cette situation peut creer des problèmes de compatibilité, de performances et de fiabilité sur les serveurs critiques.
Quelles sont les méthodes de connexion par accès distant utilisées par le dispositif IP-Reach ?	IP-Reach permet aux administrateurs reseau de besoin entre un accès distant via Internet, via un réseau local/étendu ou via un modem de connexion à distance. Cela signifie que les serveurs sont accessibles aussi bien sur la bande qu'en dehors de celle-ci et par conséquent, l'accès distant aux serveurs cible vitaux est toujours possible - même si le réseau n'est pas opérationnel.
Quels types d'ordinateurs IP-Reach peut-il contrôler à distance ?	IP-Reach fonctionne indépendamment de la configuration matérielle, du système d'exploitation ou du logiciel d'application du serveur cible pour acceder aux principaux dispositifs d'entrée/sortie du serveur cible - clavier, video et souris mouse. Par conséquent, tout équipement compatible avec les interfaces clavier PC standard, les interfaces souris PC standard et les interfaces video PC standard (VGA) peut être utilisé avec IP-Reach.
Un logiciel spécifique est-il requis pour l'ordinateur distant ?	Chaque IP-Reach est fourni avec une copie du logiciel de contrôle IP-Reach. Ce logiciel d'accès distant s'exécute sur tous les ordinateurs distants écipés d'un système d'exploitation Windows 98 ou ultérieur et communique avec le logiciel IP-Reach installé sur l'unité IP-Reach via Internet, un réseau local ou étendu ou un modem d'appe l'absence. Une fois le logiciel de contrôle IP-Reach installé, l'ordinateur distant se comporte de façon similaire à toute autre console utilisateur dans votre configuration KVM mais peut être situé n'importe où - dans la pièce à côté ou à l'autre bout du monde.
Quels sont les switch KVM de Raritan fonctionnant avec IP-Reach ?	IP-Reach prend actuellement en charge l'utilisation de l'ensemble des switch KVM de Raritan écipés d'un affichage à l'écran : Paragon, MasterConsole MX4 et MasterConsole II.
Les autres marques de switch KVM fonctionnement-elles avec IP-Reach ?	Rien ne complémente mistrés IP-Reach qu'un switch KVM de Raritan - particulièrement Paragon. En théorie toutes, IP-Reach peut être utilisé avec tout switch KVM disposant d'un menu d'interface utiliseur à l'écran permettant d'accéder aux fonctions de commutation.
Puis-je continuer à accéder à ma configuration KVM localement ?	Oui. IP-Reach dispose d'un port connexion analogueuse utiliseur spécial offrant un accès direct à la configuration KVM. Ce port de communication propose un point d'accès local supplémentaire, ce qui est particulièrement important pour les switch à utiliser unique ou pour disposer d'un accès critique aux serveurs lorsque le réseau est en panne.
IP-Reach peut-il être utilisé sans switch KVM ?	Oui. IP-Reach permet d'accéder directement à différents ordinateurs en se connectant aux port clavier, video et souris d'un ordinateur indépendant. Toutefois, ses aspects pratiques et sa valeur sont optimisés par l'utilisation d'un switch KVM.
IP-Reach est-il simple à installer ?	IP-Reach est très simple à installer. Il vous suffit de le connecter à un port utilisateur sur une configuration KVM existante et d'attribuer une adresse IP et/ou un numéro de téléphone pour les accès par modem.
Comment IP-Reach est-il administré ?	Les administrateurs accèdent à IP-Reach par l'intémédiaire d'une console d'administration d'IP-Reach connectée. Une interface de menus gérée depuis un simple clavier offre un accès direct aux options de configuration et de contrôle d'IP-Reach. Les profils utilisateur, paramètres de sécurité, options de configuration et diagnostics représentent quelques-unes seulement des options disponibles. La console d'administration d'IP-Reach peut être retiree de la salle de serveurs une fois la configuration initiale d'IP-Reach terminée. Par la suite, les configurations peuvent être définies à distance, via un navigateur Web.
Existe-t-il des fonctions de sécuritément potentiant de protégger mes serveurs cible d'une connexion à distance non autorisée ?	Oui. IP-Reach offre de nombreuses couches de sécurité. IP-Reach peut être configuré de façon à fournir une authnentication de connexion et des transferts de données video dotés d'un niveau de sécurité élevé au cours d'une session distante. Noms d'utiliser, mots de passer, clés privées et chiffrement Secure Socket Layer (SSL) 128 bits sont tous disponibles. IP-Reach peut également fonctionner en tant que client RADIUS. En outre, tous les switch KVM de Raritan Equipés d'une interface utilisateur à l'écran sont dotés d'un modele de sécurité intégral, nécessitant la saisie d'un nom d'utiliser et d'un mot de passée défiinis par l'administrateur lors d'accès aux serveurs.
Est-il possible de personnel IP-Reach pour optimier les performances spécifiques à ma configuration KVM ?	Oui. Différentes procédures d'ajustement précis de la configuration sont disponibles. Le calibrage automatique des couleurs, le réglage de l'affichage à l'écran du KVM et l'ajustement des pointeurs de souris de la cible contribuente tous à optimier les performances du système IP-Reach.
Est-il possible de personnel IP-Reach afin d'optimiser les performances du système en fonction de différentes méthodes et situations d'accès ?	Oui. IP-Reach propose différentes méthodes d'amélioration des performances, vous permettant d'optimiser la méthode de connexion de votre choix. Color Depth (Profondeur de couleur), Progressive Update (Mise à jour progressive) et Internet Flow Control (Contrôle du flux Internet) sont quelques-unes des options de réglage disponibles permettant de réduire les temps de reaction. L'option Color Depth (Profondeur de couleur), par exemple, peut même être réglée sur noir et blanc afin de réduire la charge des données au cours d'une connexion modem d'urgence de nuit avec des serveurs critiques par l'intémédiaire d'un réseau à bas débit.
Est-il possible d'utiliser IP-Reach sur un réseau VPN ?	Oui. Oui, IP-Reach est adaptable sur la plupart des configurations réseau utilisant le protocole TCP/IP. Il suffit à l'administrateur réseau d'ajouter IP-Reach en tant que noeud sur le réseau par l'intémédiaire de la console d'administration d'IP-Reach.
Quelle est la connexion la plus lente pouvant être générée par IP-Reach ?	IP-Reach offre des performances évolutives reposant sur la bande passante disponible, jusqu'à 20 kbps.
Est-il possible d'établier une connexion avec IP-Reach par le biais d'un modem d'accès à distance sur une ligne PBX ?	Non. Les modems nécessitent une ligne téléphonique analogique.
Est-il possible d'utiliser IP-Reach au sein de mon réseau local ?	IP-Reach peut être utilisé dans tous les réseauaux informatiques qui prenrent en charge le protocole TCP/IP.
Quand IP-Reach utiliser-t-il le protocole TCP ? le protocole UDP ?	IP-Reach utilise à la fois le protocole TCP et le protocole UDP. Le protocole TCP est cependant obligatoire alors que le protocole UDP est facultatif. Le protocole UDP est uniquement utilisé dans le cadre de la fonction IP-Reach de détction automatique (« navigation ») des unités IP-Reach dans un sous-réseau (reportez-vous au Chapitre 3 : Raritan Remote Client, Navigateur RRC). Si vous n'utilise pas la fonction de navigation (et donc, par extension, le protocole DHCP), IP-Reach procédera aux communications à l'aide du protocole TCP uniquement.

Problèmes et solutions proposées

PROBLEMES RELATIFS A LA CONNEXION A DISTANCE	SOLUTION
Je ne parviens pas à me connecter à IP-Reach via un modem d'accès à distance.	Assurez-vous que le modem sélectionné dans le champ correspondant de la fenêtre Add Connection (Ajouter une connexion) (connexion de type accès à distance) est le modem de votre ordinateur distant. Il est possible que les connexions multiples soient activées (globalement ou individuellement), le modem d'IP-Reach n'autorise cependant qu'une seule connexion à distance à la fois. Assurez-vous que personne n'est connecté via le modem. Assurez-vous que votre profil utilisateur autorise l'accès par l'intémidaire d'un modem et qu'IP-Reach est configuré de manière à autoriser une interface modem (écran Network Configuration (Configuration réseau)).Assurez-vous que le port de communication sélectionné par l'administration réseau au niveau de l'écran Network Configuration (Configuration réseau) correspond au port défini dans votre profil de connexion.
Je ne parviens pas à me connecter à IP-Reach via le réseau local/étendu ou Internet.	Vérifiez de nouveau les paramètres IP définis pour IP-Reach au niveau de la console d'administration d'IP-Reach ou de la fenêtre de la Admin Console (Console d'administration) distante. Accédez à l'écran Network Configuration (Configuration réseau) et assurez-vous que les adresses IP définies pour les paramètres relatifs à l'adresse IP, au masque de sous-réseaute et à la passerelle par défaut sont toujours correctes et conformes aux instructions de votre administrateur réseau. Assurez-vous que votre profil utilisateur autorise l'accès réseau et qu'IP-Reach est configuré de manière à autoriser une interface réseau. Assurez-vous que le port de communication sélectionné par l'administration réseau au niveau de l'écran Network Configuration (Configuration réseau) correspond au port défini dans votre profil de connexion. Assurez-vous que la configuration réseau est correcte en envoyant une commande PING de l'ordinateur distant vers IP-Reach.
Je ne parviens pas à me connecter à IP-Reach via un navigateur Web.	Vérifiez de nouveau les paramètres IP définis pour IP-Reach au niveau de la console d'administration d'IP-Reach ou de la fenêtre de la Admin Console (Console d'administration) distante. Accédez à l'écran Network Configuration (Configuration réseau) et assurez-vous que les adresses IP définies pour les paramètres relatifs à l'adresse IP, au masque de sous-réseaute and à la passerelle par défaut sont toujours correctes et conformes aux instructions de votre administrateur réseau. Assurez-vous que libre profil utilisateur autorise l'accès par l'intémidaire d'un navigateur Web et qu'IP-Reach est configuré de manière à autoriser les navigateurs Web.
Je ne parviens pas à me connecter à IP-Reach et l'affichage semble bloqué sur la fenêtre Login (Connexion).	Assurez-vous que vous utilisez un nom d'utilisateur et un mot de passer corrects et valables. Assurez-vous que vous saississez le nom d'utilisateur et le mot de passer en utilisant la même association de majuscules et de minuscules que lors de leur création. Faites glisser la fenêtre Login (Connexion) sur le (:oté et affichez la fenêtre Connection Status (Etat de la connexion), située en arrêté-plan La fenêtre Connection Status (Etat de la connexion) contient l'ensemble des détails relatifs à vos tentatives de connexion et offre parfoids des explications spécifiquees au problème rentré.
PROBLEMES RELATIFS A LA CONSOLE UTILISATEUR ANALOGIQUE DIRECTE	SOLUTION
La console utilisateur analogique directe ne fonctionne pas.	Assurez-vous que le switch KVM fonctionne correctement. Assurez-vous qu'IP-Reach est sous tension. IP-Reach doit être sous tension pour que la console utilisateur analogique directe fonctionne. Il est possible que le cable Situé à l'intérieur d'IP-Reach et utilisé pour la connexion avec le ou les ports de la console utilisateur analogique directe soit déconnecté. Contactez le support technique de Raritan pour obtenir de l'aide.
La console utilisateur analogique directe ne me permet pas d'obtenir un contrôle clavier/souris stable au niveau du serveur cible actif.	Le contrôle clavier/souris d'un serveur cible actif à l'aide d'une console utilisateur analogique directe est partagé entre les différents utilisateurs distants actuellément connectés, en fonction de la première saisie clavier/souris active. Assurez-vous qu'aucun des utilisateurs distants n'essaie de contrôle le serveur cible actif.
Je ne parviens pas à localiser le serveur cible que je recherche sur la console utilisateur analogique directe.	Assurez-vous que vous procédez à la recherche sur la console utilisateur analogique directe connectée au port utilisateur correct. Rappelez-vous, il est possible de relier les consoles utilisateur analogiques directes aux port 1 à 4. Chaque console utilisateur affiche le chemin du port KVM correspondant. La console utilisateur relié au port utilisateur 1, par exemple, affiche le chemin KVM relié au port KVM 1. De même, la console utilisateur relié au port utilisateur 2 affiche le chemin KVM relié au port KVM 2, etc.

PROBLEMES RELATIFS AU CLAVIER	SOLUTION
IP-Reach refuse les commandes de clavier émises par l'ordinateur distant.	La fenêtre permettant un contrôle clavier correct est la fenêtre IP-Reach du logiciel de contrôle IP-Reach. Assurez-vous que la fenêtre dans laquelle vous effectue la saisie est active. Effacez les signaux de clavier afin de vous assurer que le signal de relâchement ou de coupure a été reçu - procédez à plusieurs appuis répétés sur les touches <Ctrl>, <Maj> et <Tabulation> de votre clavier. Assurez-vous que l'utilisateur distant dispose de droits par rapport au clavier et à la souris. Fermez et redémarrez le logiciel IP-Reach.
J'ai appuyé sur la touche Verr. maj. sur mon ordinateur distant. Le repère CAPS apparait dans la barre d'état d'IP-Reach mais le voyant de verrouillage des majuscules du clavier de mon ordinateur distant ne s'allume pas.	Ceci est normal. Utilisez les indicateurs de la barre d'état pour déterminer l'état des touches CAPS au niveau du serveur cible. Si un utilisateur local a modifié, au niveau du clavier de la console utilisateur analogique directe, un des états de verrouillage des touches (Verr. maj., Verr num ou Arrêt défil) du serveur cible, il est alors possible que l'état du serveur ne corresponde pas à celui du clavier de l'ordinateur distant.
Le clavier ne fonctionne pas et le tímein vert d'au moins un des ports KVM, situé sur la partie arrêté d'IP-Reach, ne clignote pas mais resté allumé en permanence.	Réinitialisez les puce du clavier d'IP-Reach en procédant à une remise sous tension. Veillez àmettre IP-Reach et l'ensemble des switch KVM connectés hors tension, faute de quoi les puce KVM d'IP-Reach utiliseront les switch KVM comme source d'énergie et ne seront pas réinitialisées.
J'accède à IP-Reach via un navigator Web et le clavier ne fonctionne pas. Rien ne se produit lors de la saisie.	Cliquez dans la barre de titre de la fenêtre, sous la barre d'outils d'IP-Reach, pour activer l'affichage de la fenêtre. Le clavier ne fonctionne pas lorsque la fenêtre affichée n'est pas la fenêtre active.
PROBLEMES RELATIFS A L'INTERFACE UTILISATEUR A L'ECRAN KVM	SOLUTION
L'interface utiliser à l'écran du switch KVM connecté ne s'affiche pas lorsque je clique sur le bouton Enter On-Screen Menu (Accéder au menu à l'écran). Rien ne se produit.	Il est possible qu'IP-Reach ne soit pas configuré sur l'activateur de raccouci-clavier adapté au switch KVM. Le raccouci-clavier défini par défaut dans la fenêtre Options d'IP-Reach est <Arrêt défil> ou Arrêt défil+Arrêt défil. Assurez-vous que le raccouci-clavier défini dans la fenêtre Options est similaire à celui qui commande l'interface utilisé à l'écran du switch KVM de base connecté à IP-Reach. Dans le menu de la fenêtre IP-Reach, Sélectionnez Tools (Outils) > Options. La fenêtre Options s'affiche alors. Sélectionnez le raccouci-clavier qui permet d'activer l'interface utilisé à l'écran du switch KVM connecté. Arrêt défil+Arrêt défil = <Arrêt défil>, Verr num+Verr num = <Verr num> et Verr.maj.+Verr.maj. = <Verr.maj>. Cliquez sur [OK] pour poursuivre.
Un switch KVM est connecté à mon ordinateur distant. Lorsque je saisis <Arrêt défil> <Arrêt défil> (ou un autre raccouci-clavier pour l'interface utilisé à l'ordinateur distant, deux interfaces utilisé à l'écran sont activées : une pour le switch KVM connecté à mon ordinateur distant et un autre pour le switch KVM de base connecté à IP-Reach.	Sur la console utilisé de l'ordinateur distant, quitterez l'interface utilisé à l'écran du switch KVM correspondant à l'ordinateur distant en appuyant une fois sur la touche <Echap>. Patientez quelques secondes : l'interface utilisé à l'écran du switch KVM correspondant à l'ordinateur distant disparait. Pour éviter ce problème, réinitialisez le switch KVM connecté à l'ordinateur distant de manière à ce qu'il utilise un raccouci-clavier différent de celui du switch KVM de base connecté à IP-Reach. Vous pouvez également utiliser les commandes IP-Reach pour activer uniquement l'interface utilisé à l'écran du switch KVM de base connecté à IP-Reach - appuyez sur la touche Enter On-Screen Menu (Accéder au menu à l'écran).
La déconnexion du KVM lors de la déconnexion est activée dans l'écran Security Configuration (Configuration de la sécurité). Poutant, lorsque l'utilisateur distant se déconnecte, IP-Reach ne se déconnecte pas du KVM.	Assurez-vous que le raccouci-clavier défini dans la fenêtre Options est similaire à celui qui commande l'interface utilisé à l'écran du switch KVM de base connecté à IP-Reach.

PROBLEMES RELATIFS A LA SOURIS	SOLUTIONS
Le pointeur de la souris du serveur cible est trop lent en comparaison du pointeur de la souris d'IP-Reach. Lors de l'activation d'un nouveau canal du serveur cible, la souris s'arrête et/ou n'est plus synchronisée.	Lorsque vous travailliez depuis un ordinateur distant, il existe un léger décalage entre le pointeur de la souris d'IP-Reach, plus grand, et le pointeur de la souris du serveur cible, plus petit. Ce décalage est le résultat normal de variations incontrôlables au niveau de la vitesse de la connexion distante (Internet, modem d'accès direct ou réseau). Lors de l'affichage des images video, IP-Reach procède automatiquement à une resynchronisation et aligne les pointeurs des souris. Patientez quelques secondes après l'activation d'une nouvelle image video, le temps que le recalibrage automatique ait lieu et que les deux pointeurs de souris s'alignent. Si vous ne souhaitez pas attendre la fin de cette opération de calibrage automatique ou si les deux pointeurs de souris ne sont toujours pas synchronisés, cliquez sur Synchroniser la souris ou appuyez simultanément sur les touches <Ctrl-Alt-S>. Le réalignment manuel des deux pointeurs a alors lieu.
	Réglez le mouvement du pointeur de la souris du serveur cible. Pour les serveurs cible fonctionnant sous Windows 2000, réglez la vitesse de déplacement de la souris des serveurs cible sur le paramètre de vitesse moyenne, entre la vitesse rapide et la vitesse lente, et la vitesse d'accélération du mouvement de la souris des serveurs cible sur <Désactivé> ou <Aucune>. Pour les serveurs cible fonctionnant Windows 95, 98 ou NT, réglez la vitesse de déplacement de la souris des serveurs cible sur le paramètre le plus faible.Les paramètres de couleur ne sont pas calibrés de manière optimale. Procédex à un calibrage automatique des couleurs (Chapitre 3 : Raritan Remote Client, Calibrage des couleurs).
Le pointeur de la souris d'IP-Reach, plus grand, est trop lent ou n'est pas synchronisé (alignede) sur le pointeur de la souris du serveur cible, plus petit.	Cliquez sur Synchroniser la souris ou appuyez sur <Ctrl-Alt-S>.Assurez-vous que les serveurs cible utilisent un pilote de souris Windows standard.Pour les serveurs cible fonctionnant sous Windows 2000, réglez la vitesse de déplacement de la souris des serveurs cible sur le paramètre de vitesse moyenne, entre la vitesse rapide et la vitesse lente, et la vitesse d'accélération du mouvement de la souris des serveurs cible sur <Aucune>. Pour les serveurs cible fonctionnant Windows 95, 98 ou NT, réglez la vitesse de déplacement de la souris des serveurs cible sur le paramètre le plus faible possible.Cliquez sur Détction automatique des signaux video ou appuyez simultanément sur les touches <Ctrl-Alt-A>.
IP-Reach refuse ma souris.	IP-Reach ne prend pas en charge les souris de type série ou les pilotes de souris non standard. Il prend uniquement en charge les souris de type PS/2 et les pilotes de souris Windows standard. Il est possible que les autres pilotes de souris fonctionnent avec IP-Reach. De nombreuses modifications sont néanmoins nécessaires au niveau des paramètres de la souris pour trouver un ensemble de paramètres de déplacement acceptables. Si vous nevez utiliser un pilote de souris non pris en charge par IP-Reach sur un serveur cible, réglez l'accélération de la souris sur <Aucune> et la vitesse de la souris sur <Lente>.
Le pointeur de la souris d'IP-Reach, et le pointeur de la souris du serveur cible ne sont pas alignés dans certains écrans d'administration de Windows NT, tels que l'écran de connexion NT.	Les écrans de connexion ou d'administration de Windows NT peuvent rétablier les vitesse d'accélération/de déplacement par défaut du pointeur de la souris. Il est donc possible que la synchronisation de la souris ne soit pas optimale dans ces écrans. Si vous savez paramétrer le registrar du serveur cible Windows NT, vous pouvez obtenir un alignment de la souris IP-Reach deILAé IDEuteur de registre du serveur cible et en modifier les paramètres suivants : vitesse par défaut du pointeur de la souris utilisé = 0, seul de la souris 1 = 0, seul de la souris 2 = 0.
PROBLEMES RELATIFS AU SERVEUR CIBLE	SOLUTION
Lors du redémarrage d'un serveur cible depuis un ordinateur distant, via IP-Reach, je ne parviens pas à acceder au BIOS du serveur cible. Il semble qu'IP-Reach n'accepte pas la frappe de la commande de saisie BIOS.	Pour acceder au BIOS du serveur cible, commencez par désactiver temporairement la case à cocher Sense video mode changes automatically (Décteter automatiquement les modifications du mode video) de la fenêtre Video Settings (Paramètres video), à laquelle vous accédez à l'aide du bouton Paramètres video de la barre d'outils d'IP-Reach. La détection automatique des paramètres video réalentit l'affichage de la procédure de redémarrage et rend l'envoi de frappes d'accès au BIOS du serveur cible plus difficile pour l'ordinateur distant. En effet, la détection automatique exige un travail constant de la part d'IP-Reach en raison du changement rapide d'écrans video au niveau du serveur cible lors du redémarrage. La désactivation des cases à cocher de détection automatique permet à IP-Reach d'accepter et de transmettre les frappes d'accès au BIOS. Il intervient également dans l'interprétation immédiate des changements rapides d'écrans video. Une fois l'accès au BIOS réalisé, veillez à reactiver la case à cocher.

PROBLEMES RELATIFS A IP-REACH	SOLUTION
Aucune activités de contrôle ou de capture d'image n'a lieu. IP-Reach semble être verrouillé.	Il est possible qu'un cable interne de données série, qui reliée la carte de capture d'image à la carte mère d'IP-Reach, soit déconnecté. Contactez le support technique de Raritan pour obtenir de l'aide.
Je ne parviens pas à mesure IP-Reach hors tension.	L'interrupteur d'alimentation principal de l'unité IP-Reach est situé sur la partie arrêtée de l'unité. Pourmettre IP-Reach hors tension, maintenez l'interrupteur enforcé pendant quelques secondes. Pour remettre IP-Reach sous tension, appuyez de nouveau sur l'interrupteur.
Lors des coupures de courant, IP-Reach ne redémarre pas automatiquement une fois le courant rétabli.	Accédez au BIOS d'IP-Reach et assurez-vous que l'options « Power Lost Resume State » (Etat de reprise lors de coupures de courant) est réglée sur « Last State » (Dernier état). Une fois le courant rétabli, IP-Reach se remet SOUS tension uniquement s'il se trouvait SOUS tension lors de la coupure de courant.

PROBLEMES RELATIFS A LA VIDEO	SOLUTION
Lors de l'activation d'un nouveau canal du serveur cible, la réserve n'est pas nette. Une cordure noire apparait parfois sur le bord de l'écran du serveur cible.	Cliquez sur Détction automatique des signaux video ou appuyez simultanément sur les touches <Ctrl-Alt-A>. IP-Reach procèle alors aux régles des paramètres video. Si la video ne s'améliore pas, il peut être nécessaire de régler manuellement les paramètres video. Contactez le support technique de Raritan pour connaître les modifications à apporter à la fenêtre Video Settings (Paramètres video). Assurez-vous que les serveurs cible disposent de temps de passage en blanc standard. Les temps de passages en blanc horizontal et verticaux doivent être à peu près équivalent aux valeurs VESA standard.
Lors de l'affichage à distance d'un serveur cible, l'image videoe présente des blocs mobiles de	Les paramètres de couleur de l'onglet Video Settings (Paramètres video) de la fenêtre Video (Video) ne sont pas définis correctement. Procédez à un réglage manuel jusqu'à ce que les
couleurs incorrectes qui semble suivre le déplacement du pointeur de la souris.	blocs de couleur disparaissent ou procédez à un calibrage automatique des couleurs (reportez-vous au Chapitre 3 : Raritan Remote Client, Calibrage des couleurs).
L'écran présente un certain nombre de petites erreurs visuelles ou de grains dont les couleurs manquent et qui doivent être supprimés.	Cliquez sur Actualiser l'écran dans la barre d'outils d'IP-Reach ou appuyez simultanément sur les touches <Ctrl-Alt-R>.
La matériel semble bloquée en mode de détction automatique et le décompte du message de détention automatique, situé au centre de l'écran, est de plus en plus important.	Cliquez sur Détction automatique des signaux video lors de la détction automatique pour interrompre l'opération. Vérifiez la résolution de votre serveur cible afin de vous assurer qu'elle est prise en charge par IP-Reach.

PROBLEMES RELATIFS AU NAVIGATEUR WEB

SOLUTION

Je ne parviens pas à me connecter à IP-Reach via un navigateur Web.

Vérifiez de nouveau les paramètres IP définis pour IP-Reach au niveau de la console d'administration d'IP-Reach ou de la fenêtre de la Admin Console (Console d'administration) distante. Accédez à l'écran Network Configuration (Configuration réseau) et assurez-vous que les adresses IP définies pour les paramètres relatifs à l'adresse IP, au masque de sous-résseau et à la passerelle par défaut sont toujours correctes et conformes aux instructions de votre administrateur réseau.Assurez-vous que votre profil utilise autorise l'accès par l'intérimédiaire d'un navigateur Web et qu'IP-Reach est configuré de manière à autoriser les navigateurs Web.

Fichier du journal des événements et codes d'erreur à l'écran

Lorsqu'un problème survient, IP-Reach affiche ou enregistre un code d'erreur dans l'écran IP-Reach Event Log (Journal des événements d'IP-Reach). Les codes d'erreur sont des nombres hexadécimaux composés de huit chiffres et de deux parties : les quatre premiers chiffres se rapportent au type d'erreur et les quatre derniers chiffres se rapportent à l'emplacement de l'erreur.

Les quatre derniers chiffres des codes d'erreur d'IP-Reach contribuent souvent à déterminer l'origine de l'anomalie du système. Vous trouvez ci-dessous une liste de codes d'emplacement (quatre derniers chiffres du code d'erreur) ainsi que leur signification.

CODE D'ERREUR (QUATRE DERNIERS CHIFFRES)	SIGNIFICATION	RECOMMANDATION
0001 - 0003	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivo. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0004	Impossible de dire le fichier de configuration lors du démarrage. Il est possible que le fichier soit corrompu, le système de fichiers soit endommagé ou que le fichier de configuration soit issu d'une ancienne version d'IP-Reach.	Saisissez de nouveau les informations relatives à la configuration et procédez au redémarrage. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0005	Le fichier de configuration ne peut être localisé. Il est possible qu'il s'agisse du premier démarrage d'IP-Reach ou que le système de fichiers soit corrompu.	Saisissez de nouveau les informations relatives à la configuration et procédez au redémarrage. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0006	Le fichier de configuration ne peut être enregistré. Il est possible que le système de fichiers soit corrompu ou que le disque dur ne réponde pas.	Réessayez. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0007 - 0008	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivo. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
Supprimer	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivo. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0009	Impossible de localiser la carte de capture d'image	Mettez le système hors tension et assurez-vous que la carte de capture d'image est bien insérée. Si le problème persiste, il est possible que le matériel de votre unité IP-Reach présente une anomalie.
000A	La carte de capture d'image ne répond pas correctement.	Mettez le système hors tension et assurez-vous que la carte de capture d'image est bien insérée. Si le problème persististe, il est possible que le matériel de votre unité IP-Reach présente une anomalie.
000B	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
000C - 000F	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0011	Impossible de localiser le contrôleur Ethernet	Le matériel de votre unité IP-Reach présente une anomalie.
0012	Impossible de localiser le modem	Mettez le système hors tension et assurez-vous que la carte de capture d'image est bien insérée. Si le problème persistsente, il est possible que le matériel de votre unité IP-Reach présente une anomalie.
0013	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0014	L'adresse IP présente une anomalie.	Vérifiez la configuration de l'adresse IP et procédez au redémarrage.
0015	Le serveur DHCP ne répond pas. IP-Reach ne peut obtenir une adresse IP.	Assurez-vous que votre serveur DHCP fonctionne correctement et redémarrez IP-Reach.
0016 - 0019	Un des fichiers de démarrage d'IP-Reach présente une anomalie.	Réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
001A	Une erreur s'est produit lors de l'initialisation du point de connexion UDP.	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
001B	Une erreur s'est produit lors de l'initialisation du point de connexion en écriture TCP.	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
001C	Une erreur s'est produit lors de l'initialisation du point de connexion en lecture TCP.	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
001D - 001E	Erreur d'allocation ressources	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persistsente, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
001F	Impossible d'éçouter le point de connexion en écriture TCP	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0020	Impossible d'éçouter le point de connexion en lecture TCP	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0021	Echec de la procédure d'écoute TCP	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0022	Echec de la procédure d'écoute UDP	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0023	Echec de l'écriture SSL	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0024	Echec de la lecture SSL	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0025	Erreur d'allocation mémoire	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0026 - 0029	Erreur d'allocation ressources	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
002A - 002F	Erreur d'allocation ressources	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0030-0039	Erreur d'allocation ressources	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
003A - 003F	Erreur d'allocation ressources	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire viv. Si le problème persiste, réinstallé le logiciel et le système de fichiers à l'aide du CD-ROM de récapération.
0040	Erreur d'allocation ressources	Redémarrez IP-Reach. Assurez-vous que le test de mémoire BIOS localise au moins 64 Mo de mémoire vivie. Si le problème persististe, réinstallez le logiciel et le système de fichiers à l'aide du CD-ROM de récuppération.
