R210D - Amplificateur de voiture PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type d'enceinte	Subwoofer
Membrane	Aluminium plaqué
Type de suspension	Longue portée
Bobine mobile	Bobine en cuivre à haute température
Cadre	Cadre en aluminium rigide
Connecteurs	Bornes à vis plaquées cuivre
Conception	Design à haute excursion
Réponse en fréquence	Non précisé
Impédance	Non précisé
Puissance nominale	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Type de montage	Montage à grand battement
Utilisation recommandée	Subwoofer pour basses fréquences
Fabricant	Non précisé

FOIRE AUX QUESTIONS - R210D PHOENIX GOLD

Comment installer le PHOENIX GOLD R210D dans ma voiture ?

Pour installer le PHOENIX GOLD R210D, commencez par déconnecter la batterie de votre voiture. Suivez ensuite le schéma de câblage fourni dans le manuel pour connecter correctement l'amplificateur à votre système audio. Assurez-vous de respecter les polarités et de sécuriser tous les câbles.

Quels sont les réglages recommandés pour obtenir la meilleure qualité sonore ?

Pour une qualité sonore optimale, réglez le gain à environ 70 % de son maximum, ajustez le filtre passe-bas selon vos préférences d'écoute, et utilisez les réglages de fréquence pour adapter le son à votre système audio.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord si l'alimentation est correctement connectée et si la batterie de votre voiture est chargée. Assurez-vous également que le fusible de l'amplificateur n'est pas grillé. Si tout est en ordre et que l'amplificateur ne s'allume toujours pas, contactez le service client.

Comment résoudre les problèmes de surchauffe de l'amplificateur ?

Assurez-vous que l'amplificateur est installé dans un endroit bien ventilé. Évitez de bloquer les aérations. Si l'amplificateur chauffe toujours, réduisez le volume ou le gain, et vérifiez que les câbles ne sont pas trop longs, ce qui pourrait entraîner des pertes de puissance.

Comment régler les niveaux de basses ?

Utilisez le contrôle des basses sur votre autoradio ou réglez le filtre passe-bas sur l'amplificateur pour ajuster les niveaux de basses. Expérimentez avec différents réglages jusqu'à ce que vous trouviez le son qui vous convient.

L'amplificateur produit des distorsions. Que faire ?

Vérifiez d'abord les connexions des haut-parleurs pour vous assurer qu'il n'y a pas de court-circuit. Ensuite, réduisez le gain et le volume pour éviter la saturation de l'amplificateur. Si le problème persiste, il peut être nécessaire de faire vérifier l'appareil par un professionnel.

Puis-je utiliser le PHOENIX GOLD R210D avec des haut-parleurs de différentes impédances ?

Oui, mais assurez-vous que l'impédance totale des haut-parleurs connectés ne descend pas en dessous de la valeur minimale spécifiée dans le manuel de l'amplificateur. Cela peut endommager l'amplificateur.

Où trouver le manuel d'utilisation du PHOENIX GOLD R210D ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de PHOENIX GOLD sous la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI R210D PHOENIX GOLD

• Pare-poussière monopiece plaqué aluminium
• Enceinte d'ambiance avec contour en caoutchouc de longue portée
• Anneau de centrage plat à excursion linéaire
• Bobines acoustiques en cuivre exempt d'oxygène à haute température Panier rigide en aluminium moulé
• Bornes d'enceinte nickelées de calibre 12
• Modèle de moteur à grand battement

Les caissons d'extrêmes graves sont fabriqués en fonction de normes rigoureuses afin de fournir des années de plaisir acoustique. Il est important que l'enceinte du caisson des extrêmes graves soit construite en fonction de ces mêmes normes rigoureuses. L'enceinte doit comprendre au moins un RP d'au moins 3/4" de pouces. Les vis ou agrafeuses pneumatiques constituent d'excellentes pièces de fixation lorsqu'elles sont utilisées avec une colle force de couleur « jaune » pour le travail du bois qui peut combler les écarts de jointures. Assurez-vous que les panneaux de l'enceinte soient étanches au niveau de toutes les pièces de liaison. Le revêtement des murs à l'aide d'une nation en polyester épaissi de 1 à 3 pouces suffit.

Votre concessionnaire PG dispose de grandes connaissances, d'outils et d'expérience requise pour la conception et la construction de votre application de caisson d'extrêmes graves. Nous recommandons également de consulter votre concessionnaire afin d'obtenir une assistance technique spécifique se rapportant à votre installation. Les tableaux fournis devraient être utilisés comme référence au moment de construire une enceinte pour votre caisson aux extrêmes graves PG. Les tableaux présentent plusieurs types d'enceinte. L'enceinte de Qualité du son offre une sortie de musique qui est plus profonde, plus serrée et davantage de sortie sonore afin de reproduire véritablement le matériel source d'origine. L'enceinte SPL satisfait le besoin en «basshead» pour une sortie maximale tout en sacrifiant un peu de la qualité du son.

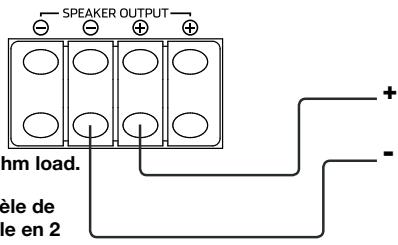

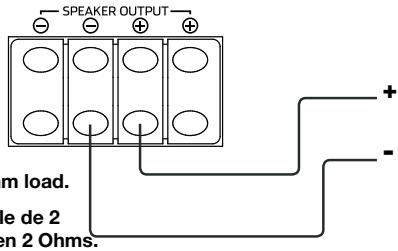

Toutes les bobines mobiles sont câblées en parallèle de 2

Ohms. R250.1 et R500.1 font puissance maximale en 2 Ohms

Dual 4 ohm Subwoofer

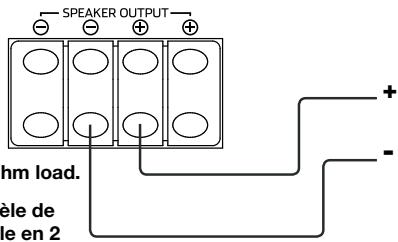

Toutes les bobines mobiles sont câblées en parallèle de 2 Ohms. R250.1 et R500.1 font puissance maximale en 2 Ohms.

Single 4 ohm Subwoofer

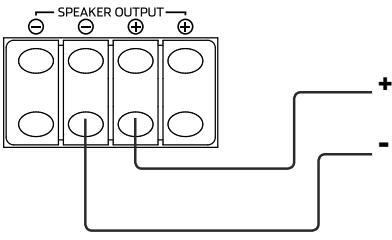

Toutes les bobines mobiles sont câblées en parallèle de 2 Ohms. R250.1 et R500.1 font puissance maximale en 2 Ohms.

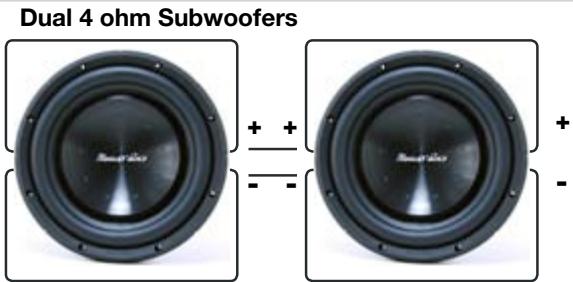

Dual 4 ohm Subwoofer

Toutes les bobines mobiles sont câblées en parallèle pour 1 Ohms. R1000.1 rend la puissance maximale de charge en 1 ohm.

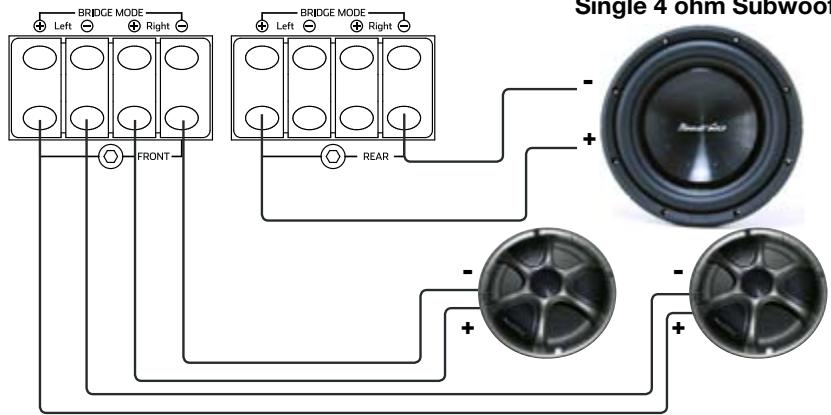

R300.4 et R500.4 font puissance maximale en 4 ohms charge combinée. 2 ohms bridged n'est pas recommandé.

T/S Parameter	R110	R110d	R112	R112d	R210	R210d	R212	R212d
Re (Dcr)	3.4	1.8	3.4	1.8	3.2	1.8	3.2	1.6
FS (Hz)	33.2	35.5	30.1	29.9	30.6	27.2	28.2	26.3
Sd (SqM)	0.033	0.033	0.05	0.05	0.033	0.033	0.05	0.05
BL TM	11.2	6.8	11.1	7.1	11.6	7.1	13	7.6
Qms	3	3.2	2.9	3.8	2.9	3.1	3.6	2.5
Qes	0.7	0.72	0.77	0.83	0.57	0.64	0.59	0.74
Qts	0.53	0.58	0.57	0.68	0.48	0.53	0.5	0.57
Vas (liters)	30.03	37.67	68.69	77.47	33.29	51.8	65.44	81.75
Cms (uM/N)	174.68	243.84	185.46	226.4	215.17	334.94	182.35	227.8
Mms (gms)	91.8	82.26	144.6	124.94	125.47	102.77	175.37	161.14
SPL	90dB	90dB	90dB	90dB	90dB	90dB	90dB	90dB
Impedance (ohms)	Single 4 ohm	Dual 4 ohm	Single 4 ohm	Dual 4 ohm	Single 4 ohm	Dual 4 ohm	Single 4 ohm	Dual 4 ohm
