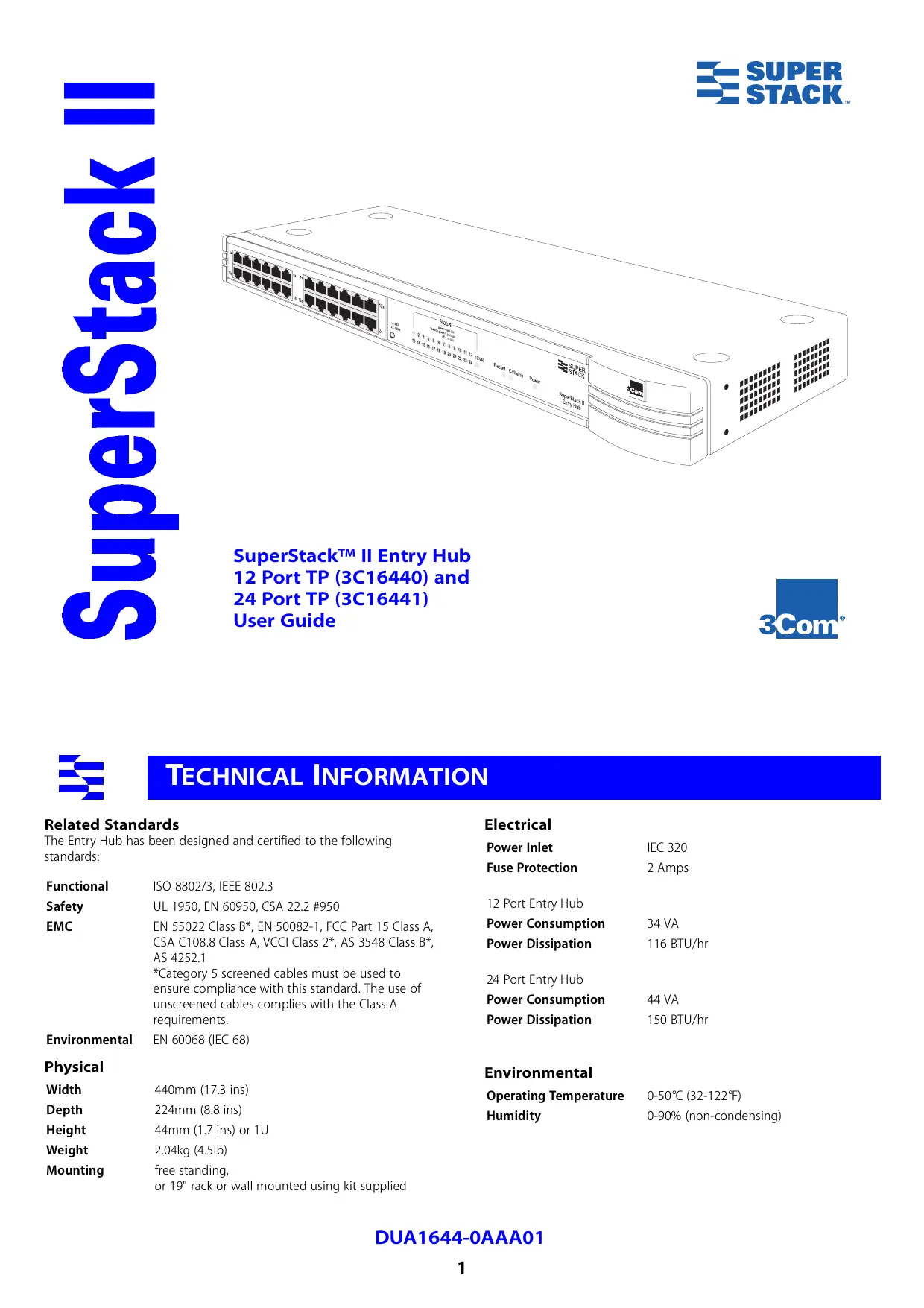

3C16441 - Commutateur réseau 3COM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (Hub SuperStack II)
Marque	3COM
Modèle	3C16441
Alimentation	100-240 V AC, 50-60 Hz
Consommation électrique	10 A max
Ports	Ports RJ45 protégés (données)
Nombre de ports	24 ports (estimation)
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 à 90 % sans condensation
Dimensions (L x P x H)	440 x 230 x 44 mm
Poids	2,5 kg
Certifications	UL, CSA, CE, SELV (IEC950)
Installation	Par personnel qualifié uniquement
Empilage	Installer l'unité en dessous des hubs plus étroits
Mise à la terre	Nécessaire pour la conformité sécurité
Réseaux IT	Ne pas brancher directement sur source IT sans transformateur d'isolement 1:1
Cordon d'alimentation	Surmoulé, approuvé pour le pays d'utilisation (USA/Canada : UL/CSA, 18 AWG)
Utilisation	Intérieur uniquement
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Réparabilité	Intervention par personnel qualifié uniquement
Pays d'utilisation	France, Pérou (alimentation spécifique)

FOIRE AUX QUESTIONS - 3C16441 3COM

Comment installer correctement le commutateur 3C16441 ?

L'installation doit être effectuée par un personnel qualifié. Branchez l'unité à une source de courant mise à la terre. Si vous empilez l'unité avec des hubs SuperStack II, placez-la en dessous des hubs plus étroits.

Quels types de câbles utiliser pour les ports RJ45 ?

Utilisez des câbles RJ45 de données standards (catégorie 5e ou supérieure). Ne branchez jamais de câbles téléphoniques dans les ports RJ45 protégés.

Le commutateur peut-il fonctionner sur un réseau électrique IT ?

Non, sauf si vous utilisez un transformateur d'isolement 1:1 avec le neutre relié à la terre. Branchez l'unité sur 230V (2P+T) via ce transformateur.

Quelle est la consommation électrique du 3C16441 ?

Le cordon d'alimentation doit supporter au moins 10 A. La tension d'entrée est de 100-240 V AC, 50-60 Hz.

Comment nettoyer le commutateur ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits liquides ou abrasifs.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise murale est alimentée. Assurez-vous que la fiche est bien enfoncée dans le connecteur de l'appareil.

Puis-je réparer moi-même le commutateur ?

Non, l'ouverture et la réparation doivent être effectuées uniquement par un personnel qualifié. Vous risqueriez d'endommager l'appareil ou de vous blesser.

Quelles sont les conditions d'utilisation recommandées ?

Température de 0 à 40 °C, humidité relative de 10 à 90 % sans condensation. Utilisez l'appareil en intérieur uniquement.

Le commutateur est-il conforme aux normes canadiennes ?

Oui, cet appareil numérique de classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Comment obtenir une notice traduite ?

Choisissez votre langue sur la page et indiquez votre adresse email pour recevoir une version traduite spécifiquement pour vous.

MODE D'EMPLOI 3C16441 3COM

Impédance à la terre

AVERTISSEMENT: L'installation et l'enlèvement de l'unité doivent être faits seulement par le personnel qualifié.

Si vous entassez l'unité avec les unités SuperStack II, l'unité doit être installée en dessous des unités Hub plus étroites. - Brancher l'unité à une source de courant mise à la terre pour assurer la conformité aux normes de sécurité. C'est essentiel que le socle soit installé près de l'unité et soit accessible. Vous pouvez seulement débrancher l'unité en enlevant la fiche d'alimentation de la prise de courant. - Cette unité marche sous les conditions SELV (Safety Extra Low Voltage) conformément à IEC950, ces conditions sont maintenues seulement si le matériel auquel elle est branchée est aussi en exploitation sous SELV. Le socle de connecteur, c'est-à-dire, le connecteur à l'appareil lui-même et non pas la prise murale, doit avoir une configuration pour le branchement avec une admission d'appareil EN60320/IEC320.

L'unité ne devrait pas être branchée à une prise de courant C. A. (source de courant) sous aucun prétexte sans un branchement mis à la terre (mis à la masse).

Seulement pour la france et le pérou

Cette unité ne peut pas être mise en marche des sources de courant IT (Impédance à la terre). Si vos sources de courant sont de type IT, cette unité doit être alimentée par 230V (2P + T) via un rapport de transformation d'isolement de 1:1, avec un point de connexion secondaire étiqueté Neutre, branché directement à la Terre (à la Masse).

Le cordon d'alimentation surmoulé

Celui-ci doit être approuvé pour le pays auquel il sera utilisé.

USA et le Canada:

Le cordon surmoulé doit être UL Certifié et CSA Certifié. - Les spécifications minimales pour le cordon sont : No. 18 AWG Type 5V ou SJ 3-conducteur. Le cordon surmoulé doit avoir une capacité de courant calculée d'au moins 10A. La fiche de fixation doit être un type mis à la terre avec une configuration NEMA 5-15P (15A, 125V) ou NEMA 6-15P (15A, 250V).

AVERTISSEMENT: Les ports RJ45. Ceux-ci sont les prises de données RJ45 protégées. Ils ne peuvent pas être utilisés comme prises de courant téléphoniques. Brancher seulement les connecteurs RJ45 de données à ces prises.

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
