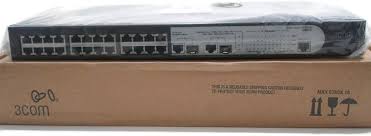

Type de produit	Commutateur réseau (switch) non géré
Modèle	Baseline Switch 2226 Plus
Marque	3COM
Nombre de ports	24 ports Ethernet 10/100 RJ-45 + 2 ports combo 10/100/1000 ou SFP
Débit des ports	10/100 Mbps (ports RJ-45), Gigabit (ports combo)
Dimensions (L x P x H)	Environ 440 x 200 x 44 mm (format rack 1U)
Poids	Environ 2,2 kg
Alimentation	100-240 V AC, 50-60 Hz, consommation max 20 W
Dissipation thermique	Environ 68 BTU/h
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Méthode de commutation	Store-and-forward
Table d'adresses MAC	8 192 entrées
Caractéristiques principales	Auto-négociation, Auto MDI/MDIX, Contrôle de flux IEEE 802.3x
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Conforme aux normes CE, UL, CSA ; mise à la terre obligatoire ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service technique 3COM agréé
Certifications	CE, FCC Classe A, VCCI Classe A, C-Tick, UL, CSA
Garantie	Garantie limitée à vie (selon conditions)

FOIRE AUX QUESTIONS - BASELINE SWITCH 2226 PLUS 3COM

Comment connecter le switch à mon réseau ?

Utilisez des câbles Ethernet RJ-45 pour relier vos appareils (PC, routeur, etc.) aux ports du switch. Assurez-vous que chaque câble est correctement enfiché jusqu'au déclic. Le switch détecte automatiquement la vitesse et le type de câble (droit ou croisé).

Que faire si les voyants d'alimentation ne s'allument pas ?

Vérifiez que le cordon d'alimentation est bien branché à la fois sur le switch et sur une prise secteur fonctionnelle. Essayez une autre prise. Si le problème persiste, le switch peut être défectueux ; contactez le support technique.

Le switch chauffe-t-il normalement ?

Un léger échauffement est normal. Assurez-vous que les orifices de ventilation (sur les côtés et le dos) ne sont pas obstrués. Ne placez pas le switch dans un espace confiné sans circulation d'air.

Puis-je utiliser des câbles de catégorie 5 avec ce switch ?

Oui, ce switch supporte les câbles de catégorie 5 (ou supérieur) pour des débits jusqu'à 100 Mbps. Pour des performances optimales sur les ports Gigabit, utilisez au minimum du câble Cat5e.

Comment réinitialiser le switch aux paramètres d'usine ?

Ce modèle est un switch non géré : il n'y a pas de paramètres à configurer. Il fonctionne immédiatement après mise sous tension. Aucune réinitialisation n'est nécessaire ni possible.

Quelle est la différence entre les ports combo et les ports normaux ?

Les ports combo (généralement 2 ports) permettent de connecter soit un câble Ethernet RJ-45 Gigabit, soit une fibre optique via un module SFP. Un seul des deux peut être utilisé à la fois sur un combo donné.

Le switch est-il compatible avec mon routeur ?

Oui, ce switch fonctionne avec tout routeur équipé de ports Ethernet. Branchez simplement un câble entre le routeur et un port du switch. Le commutateur agit comme un multiplicateur de ports.

Que signifie le clignotement des voyants LED ?

Le voyant vert fixe indique une liaison active. Le clignotement vert indique du trafic réseau. Un voyant orange peut signaler une liaison à 10 Mbps (selon modèle). Consultez la notice pour la signification exacte.

Puis-je monter le switch en rack ?

Oui, ce switch est conçu pour un montage en rack standard 19 pouces. Utilisez les supports de montage fournis et fixez-le solidement. Assurez-vous de laisser un espace de ventilation.

Comment nettoyer le switch ?

Débranchez toujours l'alimentation avant nettoyage. Utilisez un chiffon doux non pelucheux légèrement humidifié (pas mouillé). N'utilisez pas de produits chimiques, d'aérosols ou de nettoyants abrasifs.

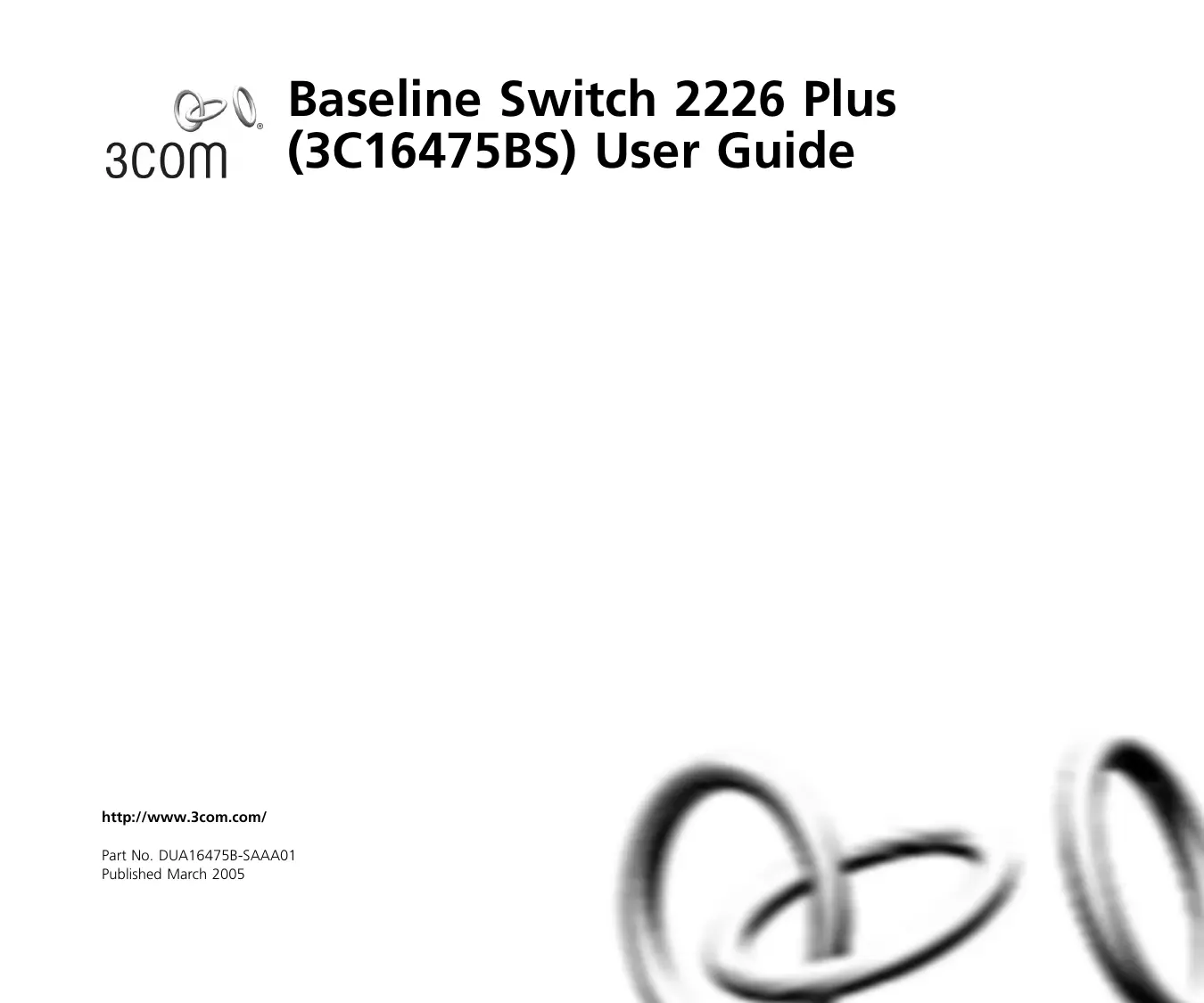

MODE D'EMPLOI BASELINE SWITCH 2226 PLUS 3COM

AVERTISSEMENT: Points d'accès RJ-45. Ceux-ci sont protégés par des prises de données. Ils ne peuvent pas être utilisés comme prises de téléphone conventionnelles standard, ni pour la connection de l'unité à un réseau téléphonique central privé ou public. Raccorder seulement connecteurs de données RJ-45, systèmes de réseaux de téléphonie ou téléphones de réseaux à ces prises.

Il est possible de raccorder des câbles protégés ou non protégés avec des jacks protégés ou non protégés à ces prises de données.

AVERTISSEMENT: Consignes de Sécurité. Avant d'installer ou d'enlever tout composant du Switch ou d'entamer une procédure de maintenance, lisez les informations relatives à la sécurité qui se trouvent dans l'Appendice B (Appendix B) de ce guide.

Impédance à la terre

Consignes importantes de sécurité

Veuillez lire à fond l'information de sécurité suivante avant d'installer le Baseline Switch 2226 Plus.

AVERTISSEMENT: L'installation et la dépose de ce groupe doivent être confiées à un personnel qualifié.

AVERTISSEMENT: Si vous entassez l'unité Switch avec les unités SuperStack 3 Hub, l'unité 2900 doit être installée en dessous des unités Hub plus étroites.

AVERTISSEMENT: Vous devez raccorder ce groupe à une sortie mise à la terre (mise à la masse) afin de respecter les normes internationales de sécurité.

AVERTISSEMENT: Le coupleur d'appareil (le connecteur du groupe et non pas la prise murale) doit respecter une configuration qui permet un branchement sur une entrée d'appareil EN60320/IEC 320.

AVERTISSEMENT: La prise secteur doit se trouver à proximité de l'appareil et son accès doit être facile. Vous ne pouvez mettre l'appareil hors circuit qu'en débranchant son cordon électrique au niveau de cette prise.

AVERTISSEMENT: L'appareil fonctionne à une tension extrêmement basse de sécurité qui est conforme à la norme IEC60950. Ces conditions ne sont maintenues que si l'équipement auquel il est raccordé fonctionne dans les mêmes conditions.

AVERTISSEMENT: France et Pérou uniquement Ce groupe ne peut pas être alimenté par un dispositif à impédance à la terre. Si vos alimentations sont du type impédance à la terre, ce groupe doit être alimenté par une tension de 230 V (2 P+T) par le biais d'un transformateur d'isolement à rapport 1:1, avec un point secondaire de connexion portant l'appellation Neutre et avec raccordement direct à la terre (masse).

Avertissement: cordon électrique

Il doit être agréé dans le pays d'utilisation.

Etats-Unis et Canada:	■ Le cordon doit avoir reçu l'homologation des UL et un certificat de la CSA.
	■ Le cordonouple doit respecter, à titre minimum, les specifications suivantes: calibre 18 AWG type SV ou SJ à 3 conducteurs
	■ Le cordon doit être en mesure d'acheminer un courant nominal d'au moins 10 A.
	■ La prise femelle de branchement doit être du type à mise à la terre (mise à la masse) et respecter la configuration NEMA 5-15P (15 A, 125 V) ou NEMA 6-15P (15 A, 250 V).
Danemark:	La prise mâle d'alimentation doit respecter la section 107-2 D1 de la norme DK2 1a ou DK2 5a.
Suisse:	La prise mâle d'alimentation doit respecter la norme SEV/ASE 1011.
Europe	■ La prise secteur doit être conforme aux normes CEE 7/7 ("SCHUKO")
	■ LE cordon secteur doit porter la mention <HAR> ou <BASEC> et doit être de type HO3VVF3GO.75 (minimum).

AVERTISSEMENT: Ports pour fibres optiques - sécurité sur le plan optique

Ne regardez jamais le laser tant qu'il est sous tension. Ne regardez jamais directement le port à fibres

optiques et les embouts de câbles à fibres optiques tant qu'ils sont sous tension.

AVERTISSEMENT: L'utilisation de contrôle, de réglages de performances ou de procédures autres que ceux qui sont spécifiés au sein du présent document risquent d'entraîner l'exposition à des rayonnements laser dangereux.

†Impédance à la terre.

†Impédance à la terre.

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
