MODE D'EMPLOI SS3 BASELINE SW 24X10/100 1X1000 3COM

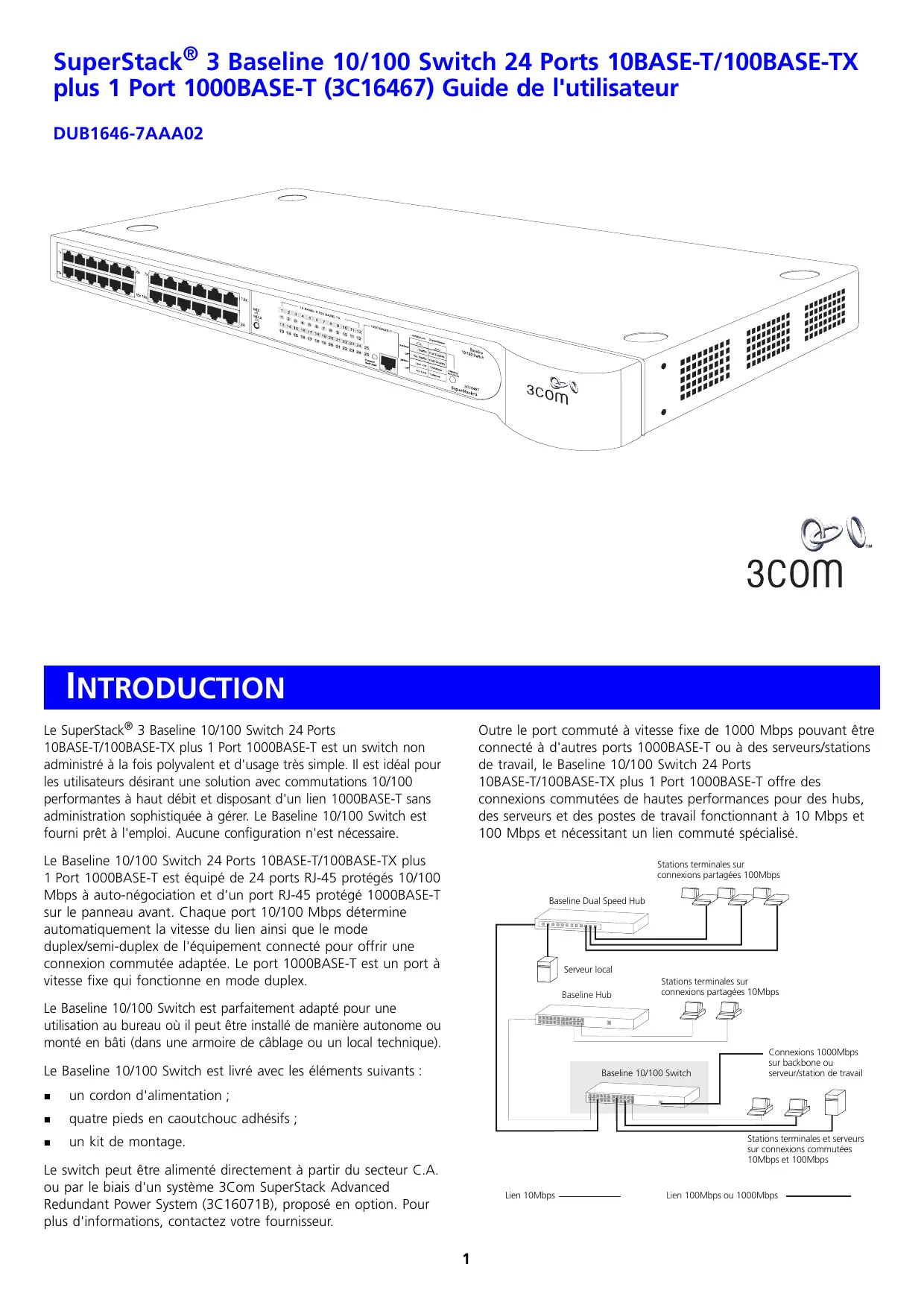

10BASE-T/100BASE-TX plus 1 Port 1000BASE-T offre des connexions commutées de hautes performances pour des hubs, des serveurs et des postes de travail fonctionnant à 10 Mbps et 100 Mbps et nécessitant un lien commuté spécialisé.

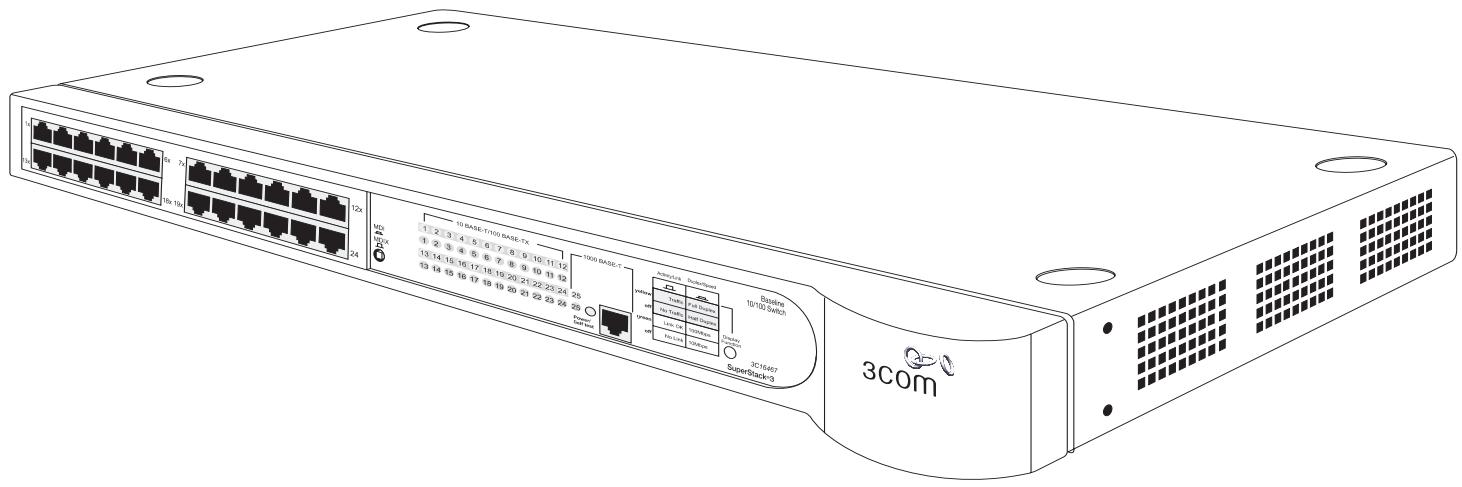

Le Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus

1 Port 1000BASE-T est équipé de 24 ports RJ-45 protégés 10/100 Mbps à auto-négociation et d'un port RJ-45 protégé 1000BASE-T sur le panneau avant. Chaque port 10/100 Mbps détermine automatiquement la vitesse du lien ainsi que le mode duplex/semi-duplex de l'équipement connecté pour offrir une connexion commutée adaptée. Le port 1000BASE-T est un port à vitesse fixe qui fonctionne en mode duplex.

Stations terminales sur connexions partagées 100Mbps

Baseline Dual Speed Hub

Redundant Power System (3C16071B), proposé en option. Pour plus d'informations, contactez votre fournisseur.

Pour connecter une unité au Baseline 10/100 Switch 24 Ports

10BASE-T/100BASE-TX plus 1 Port 1000BASE-T, utilisez un câble TP de 100 Ohms protégé ou non-protégé (blindé) de catégorie 5 (ou un câble de catégorie 3 pour une connexion à 10 Mbps). La longueur de câble maximale utilisable pour chaque connexion est de 100m (328 pieds). Branchez une des extrémités du câble sur un port RJ-45 du Baseline 10/100 Switch et l'autre sur le port RJ-45 approprié du dispositif de connexion.

24 Ports RJ-45 10/100 et 1 Port RJ-45 1000 Il est possible de brancher sur ces prises de données des câbles protégés ou non-protégés équipés des fiches de type correspondant.

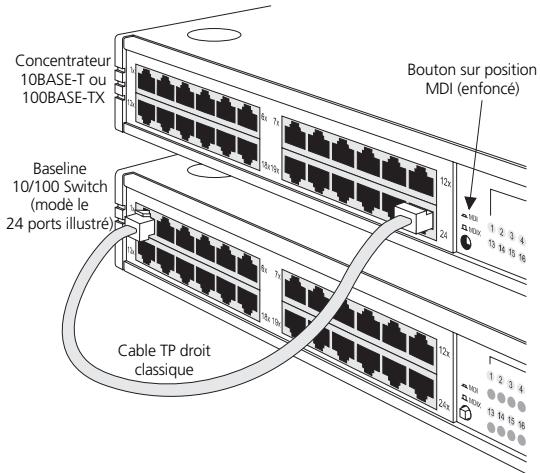

Connexion à un autre switch ou hub

Si vous raccordez deux unités Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T ensemble, 3Com vous recommande d'effectuer la liaison en utilisant les ports 1000BASE-T des deux unités. Vous devez utiliser un câble de catégorie 5 pour le raccordement des unités.

Ports 10BASE-T/100BASE-TX Connexion 1000BASE-T : Pour connecter un Baseline 10/100

Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T à un autre switch en utilisant un port 1000BASE-T, prenez un câble 'droit' classique et raccordez chacune de ses extrémités au port 1000BASE-T de chaque unité. Connexion 100BASE-TX : Pour connecter le Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T à un hub SuperStack 3 au moyen d'un câble 'droit' classique, raccordez n'importe quel port du Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T au port MDI/MDIX du hub, comme illustré ci-après. Assurez-vous que le bouton MDI du hub est sur la position IN (MDI).

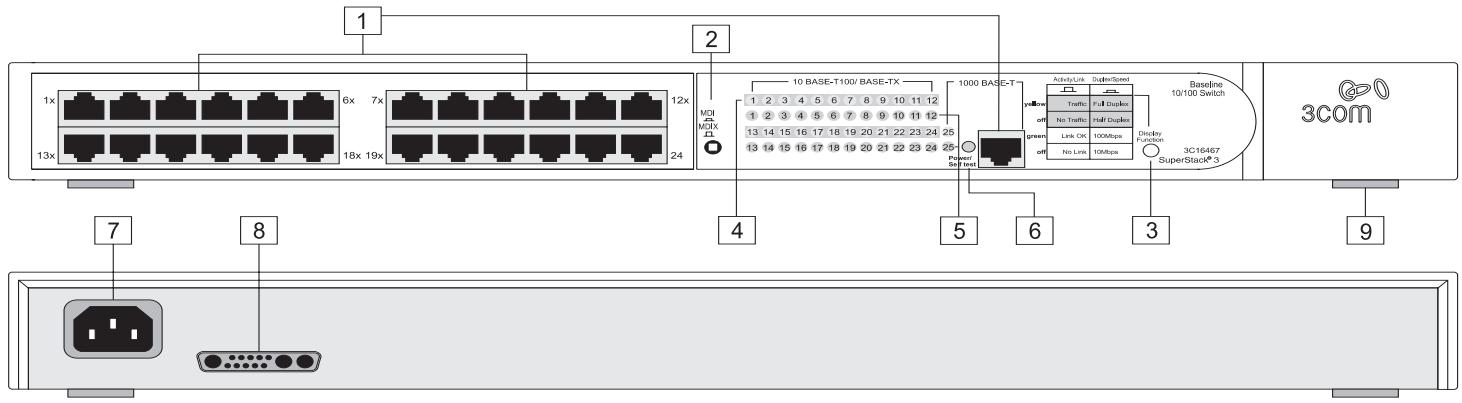

Le Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus

1 Port 1000BASE-T est équipé de 24 ports 10/100 Mbps à auto-négociation. Les ports 1 à 23 sont des ports MDIX. Chacun d'eux peut être raccordé à une unité dotée d'un port MDI (comme une poste de travail) au moyen d'un câble TP (à paires torsadées) 'droit' classique. Vous pouvez également vous connecter à une unité équipée de ports MDIX à l'aide d'un câble TP 'croisé'. Le switch MDI permet de sélectionner la commutation MDI/MDIX du port 24, comme l’explique la section 2. Grâce à ce port, il est possible de se connecter à une autre unité sans avoir besoin d'un câble 'croisé'. Les ports 1 à 24 sont à auto-négociation : leur vitesse et leur mode semi-duplex/duplex sont déterminés automatiquement en fonction des capacités du dispositif connecté. Chaque port peut être raccordé à un dispositif 10BASE-T ou à un dispositif 100BASE-TX.

Le port 25 est un port 1000BASE-T doté de capacités d'auto-négociation avec le port connecté afin de pouvoir fonctionner en mode 1000BASE-T duplex. Il détecte automatiquement une connexion MDI/MDIX et ne nécessite aucune configuration supplémentaire pour se connecter au port

1000BASE-T d'un autre switch ou à un serveur 1000BASE-T ou à un poste de travail équivalent.

(Activity) et du lien (Link) de chaque port.

Lorsque que le bouton est enfoncé, les In (enfoncé) DEL Status indiquent l'état semi-duplex/ duplex et la vitesse associée à chaque port. Le bouton revient à la position « out » lorsqu'il est relâché. Ce bouton est sans effet sur le port 25. 4

La DEL Power/Self test (alimentation/auto-test) est éclairée en vert lorsque l'unité est sous tension et prête à l'emploi.

N'utilisez que le cordon d'alimentation qui est fourni avec l'unité.

8 Prise pour un système d'alimentation redondant

(RPS = Redundant Power System)

Seul un système 3Com SuperStack 3 Advanced RPS (3C16070, 3C16071, 3C16071A, ou 3C16071B) peut être branché sur cette prise. Un module d'alimentation et un cordon appropriés sont nécessaires. Le connecteur du Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T est une prise de Type 2. Pour plus d'informations, suivez les instructions d'installation qui figurent dans les guides fournis avec le produit Advanced RPS et le module d'alimentation.

Allumé Le port fonctionne en mode duplex.

Éteint Ports 1 à 24 : Si la liaison est établie, le port fonctionne en mode semi-duplex. Port 25 : Aucune liaison n'est présente.

DEL Link/Speed Status (lien/vitesse)

Si ces contrôles ne permettent pas de déceler la cause d'un problème, il est probable que l'unité ou le dispositif connecté au port soit défectueux. Pour plus d'informations, contactez votre fournisseur. Lorsque le bouton Display Function est enfoncé in, ces DEL indiquent la vitesse de chacun des ports. Allumé Ports 1 à 24 : Le port fonctionne à 100 Mbps. Port 25 : Le port fonctionne à 1000 Mbps. Éteint Ports 1 à 24 : Si le lien est établi, les ports 1 à 24 fonctionnent à 10 Mbps. Port 25 : Le lien n'a pas été établi.

Bouton Display Function

Ce bouton n'agit que sur les DEL Status, décrites dans les sections 4 et 5.

Vérifiez que le type de câble utilisé est correct et n'est pas défectueux.

Il n'est pas nécessaire d'utiliser les pieds, si vous avez l'intention de monter l'unité en bâti.

Si l’unité doit être intégrée à une pile d’appareils non encastrés, fixez les pieds à chaque angle de son panneau inférieur. Placez l’unité au-dessus de l’autre unité, en vous assurant que le positionnement des pieds est correct par rapport au retrait de l’unité qui se trouve au-dessous.

Lorsque le bouton Display Function est relaché out (sa position normale), ces DEL indiquent l'état du lien de chacun des ports.

Allumé Le lien a été établi et le segment connecté au port est en service.

RECOMMANDATIONS D'INSTALLATION Choix de l'emplacement du switch

Le port d'un bracelet anti-statique relié à la terre s’avère très utile lors de l'installation de composants d'un réseau.

Si vous n'en avez pas à disposition, essayez dans la mesure du possible, de garder un contact avec un bâti relié à la terre et de ne pas toucher les ports et connecteurs de l'unité. Une décharge statique peut nuire à la fiabilité de votre équipement.

Lors du choix de l'emplacement du Baseline 10/100 Switch 24 Ports

10BASE-T/100BASE-TX plus 1 Port 1000BASE-T, assurez-vous : ! qu'il est accessible et que les câbles peuvent être raccordés facilement ; ! que les câbles sont éloignés des sources de bruit électrique. Ceci inclut les gaines d'ascenseurs, les fours à micro-ondes et les climatiseurs. Les interférences générées par des champs électromagnétiques peuvent agir sur les signaux véhiculés par les câblages de cuivre et générer des erreurs, ce qui se traduira par un ralentissement de votre réseau ; ! que le boîtier de l'unité soit à l’abri de l’eau et de l’humidité ; ! que la circulation de l'air autour de l’unité et au travers des aérations placées sur le côté du boîtier ne soit pas gênée (3Com recommande de respecter un écartement minimal de 25 mm) ; ! l'air doit, autant que possible, être pur (pas de poussières) ; ! veillez à ce que la température limite de fonctionnement ne soit pas dépassée. Il est recommandé d'installer l'unité dans un endroit propre et climatisé.

Montage en bâti ou emplacement autonome

Un kit de montage permet l'installation de l'unité sur un bâti 19". Reportez-vous à « Utilisation du kit de montage » à la page 4. Vous pouvez également poser l'unité dans un endroit. Ne placez aucun objet sur une unité ou une pile.

3 Les problèmes d'alimentation peuvent être à l'origine de pannes sérieuses et d’immobilisations du réseau. Assurez-vous que l'entrée d'alimentation de votre système est propre et à l’abri de toute variation de courant afin d'éviter des coupures imprévues du réseau. 3Com recommande l'installation d'un dispositif de protection et de régulation de l’alimentation, notamment dans les zones présentant des risques de pannes de courant, de baisses de tension et d'orages électriques.

Vérifications ponctuelles

Il convient d'opérer un contrôle visuel régulier du Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T. Ces vérifications périodiques peuvent vous avertir suffisamment tôt de l'éventualité d'une panne, il est alors possible d'anticiper les problèmes et de minimiser leurs effets sur les utilisateurs. Effectuez les contrôles suivants :

L’unité est prévue pour être mise à la terre. Vérifiez qu'elle est reliée à la terre lors de son utilisation. Une mise à la terre correcte permet d'éviter les dégâts de la foudre et des hausses de tension.

Branchez la fiche sur la prise d’alimentation secteur, puis activez l'alimentation au niveau de la prise. Si vous utilisez le système Advanced Redundant Power System, vérifiez qu'il est sous tension.

UTILISATION Vérifiez que toutes les connexions des câblages externes sont solidement fixées et qu'aucun câble n'est tendu.

Dans la mesure du possible, vérifiez le fonctionnement des ventilateurs en écoutant l'unité. Les ventilateurs sont placés sur le côté avant droit de l'unité (lorsque vous lui faites face).

En cas de problèmes de fonctionnement du Baseline 10/100 Switch

24 Port 10BASE-T/100BASE-TX plus 1-Port 1000BASE-T, reportez-vous à la section « Résolution des problèmes » à la page 4.

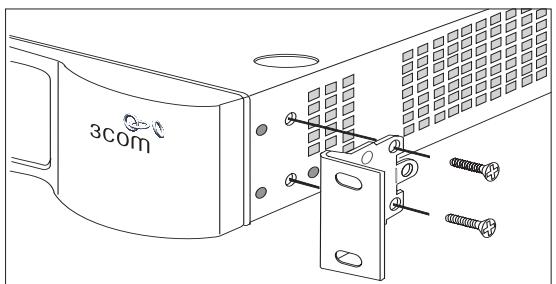

DU KIT DE MONTAGE Introduction

Le Baseline 10/100 Switch 24 Ports 10BASE-T/100BASE-TX plus 1 Port 1000BASE-T est fourni avec deux supports de fixation et quatre vis. Ces éléments servent au montage de l'unité en bâti. Lors de cette opération, l'utilisateur est invité à lire les directives données dans la section « Choix de l'emplacement du switch » de la page 3.

Insérez les deux vis fournies dans le kit de montage, puis serrez les complètement à l’aide d’un tournevis.

ATTENTION : Débranchez tous les câbles de l'unité avant de poursuivre. Retirez les pieds adhésifs éventuellement fixés au panneau inférieur de l'unité. 1

Posez l'unité à plat sur une surface dure et plane, en plaçant sa face avant vers vous.

Si les DEL s'éteignent après la déconnexion d'un port, il est fort possible que l'unité raccordée à ce dernier fasse entrer un volume excessif de trames de diffusions sur le réseau (certains composants du réseau fonctionnent en émettant régulièrement des trames de diffusions). Pour plus d'informations sur la mise hors fonction des opérations d'émission, reportez-vous à la documentation de l'unité.

La DEL Link Status (état du lien) ne s'allume pas pour un port ayant pourtant une connexion. Il s'agit d'un problème touchant cette connexion. Vérifiez que :

'croisé' autorisant le raccordement d'un port MDIX à un port MDIX ou d'un port MDI à un port MDI. le câble n'est pas endommagé ; si la connexion relie un poste de travail, vérifiez que l'interface réseau de celle-ci est installée et configurée correctement.

Si le problème persiste et que le fonctionnement de l'unité demeure insatisfaisant, contactez votre fournisseur en lui communiquant les informations suivantes avant de renvoyer l'unité :

Cette unité ne peut pas être alimentée par un dispositif à impédance à la terre. Si vos alimentations sont du type impédance à la terre, cette unité doit être alimentée par une tension de 230 V (2 P+T) par le biais d’un transformateur d’isolement à rapport 1:1, avec un point secondaire de connexion portant l’appellation Neutre et avec raccordement direct à la terre (masse). Cordon d'alimentation Il doit être agréé dans le pays d’utilisation. États-Unis et ■ Le cordon doit être homologué UL et certifié CSA. Canada : ■ Conditions minimales requises pour le cordon souple : calibre 18 AWG type SV ou SJ à 3 conducteurs ■ Le cordon doit être en mesure d’acheminer un courant nominal d’au moins 10 A. ■ La prise femelle de branchement doit être du type à mise à la terre (mise à la masse) et respecter la configuration NEMA 5-15P (15 A, 125 V) ou NEMA 6-15P (15 A, 250 V).

AVERTISSEMENT : L’installation et le démontage de cette unité doivent être confiés à un personnel qualifié.

! Ne branchez pas votre unité sur une prise secteur (alimentation électrique) lorsqu'il n'y a pas de connexion de mise à la terre (mise à la masse). Vous devez raccorder cette unité à une sortie mise à la terre (mise à la masse) afin de respecter les normes internationales de sécurité. Le coupleur d’unité (le connecteur de l’unité et non pas la prise murale) doit respecter une configuration qui permet un branchement sur une entrée d’unité EN60320/IEC 320. La prise secteur doit se trouver à proximité de l’unité et être facilement accessible. Vous ne pouvez mettre l’unité hors circuit qu’en débranchant son cordon électrique au niveau de cette prise. L’appareil fonctionne dans des conditions de sécurité prévoyant une tension extrêmement faible, conformément à la norme IEC60950. Ces conditions ne sont maintenues que si l’équipement auquel elle est raccordée fonctionne dans les mêmes conditions. Branchez uniquement un système Advanced Redundant Power System (3C16070, 3C16071, 3C16071A ou 3C16071B) ou un système Redundant Power System (3C565047) sur la prise femelle du Redundant Power System.

INFORMATIONS La prise mâle d’alimentation doit respecter la section 107-2 D1 de la norme DK2 1a ou DK2 5a.

Pour répondre aux normes d’émission FCC, cet équipement ne doit être utilisé qu'avec des câbles conformes aux spécifications du comité 802.3 de l'IEEE.

Cet équipement a été testé et reconnu conforme aux limites d'un dispositif numérique de Classe A, suivant la partie 15 des règles FCC. Ces limites ont été définies afin d'apporter une protection suffisante contre des interférences nuisibles pouvant survenir lors du fonctionnement de l'équipement dans un environnement commercial. Cet équipement génère, utilise et peut émettre des radiations d'énergie sous la forme de fréquences radio et s'il n'est pas installé ni utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. L’utilisation de cet équipement en zone résidentielle est susceptible de provoquer des interférences sérieuses dans les communications radio ; dans ce cas, l'utilisateur devra corriger ces dernières à ses frais.

Conformité CE (Europe)

Recommandations à l'utilisateur

Ce produit répond aux exigences normatives, conformément à la directive européenne 73/23/EEC relative aux basses tensions et à la directive ETIC 89/336/EEC telle qu'elle a été amendée par la directive européenne 93/68/EEC/.

Si cet équipement provoque des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en allumant l'équipement puis en l'éteignant, il est recommandé d’appliquer tout ou partie des méthodes de correction suivantes :

■ Réorientez l'antenne de réception. ■

Déplacez l'équipement en tenant compte du récepteur.

Cette unité numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Merci d'inclure les informations suivantes dans vos commentaires : le titre du document, le numéro de pièce (indiqué au bas de la page 8) ainsi que le numéro de page, le cas échéant.

Conformité environnementale

3Com Corporation applique une politique de respect de l'environnement dans toutes ses activités. Pour cela, nous nous sommes engagés à : ■ Établir des normes de performance écologique répondant aux dispositions légales et réglementaires de tous les pays ■ Ménager l'énergie, les matières et les ressources naturelles dans toutes nos activités ■ Réduire la quantité de déchets générés par toutes nos activités ■ Garantir que tous nos déchets sont en conformité avec les normes écologiques admises ■ Optimiser l'usage de produits recyclables et réutilisables ■ Assurer que tous les produits peuvent être recyclés, réutilisés et mis au rebut en toute sécurité ■ Certifier que l'étiquetage de tous les produits est effectué conformément aux normes écologiques admises

Enregistrement du produit

Vous pouvez enregistrer dès maintenant votre switch SuperStack 3 sur le site Web de 3Com, ce qui vous permettra d'obtenir les informations les plus récentes concernant votre produit : http://www.support.3com.com/warrantyregistration/register.pl

Vos suggestions nous sont d’une très grande utilité. Elles nous permettent de publier une documentation toujours plus pertinente. N'hésitez pas à envoyer à 3Com, par e-mail (courrier électronique), vos remarques concernant cette documentation : pddtechpubs_comments@3Com.com

+44 (0) 1442 436722 pour envoyer une télécopie

Europe et Afrique du Sud : Les numéros d'appel gratuits sont accessibles à partir des pays suivants : Autriche Belgique Danemark 3Com Technologies se réserve le droit de réviser et modifier périodiquement cette documentation sans préavis. 3Com Technologies propose cette documentation sans garantie d'aucune sorte, tacite ou expresse, y compris, mais non limitée aux garanties tacites de qualité de marchandise et d'adaptation à un besoin particulier. 3Com s'autorise à apporter à tout moment des améliorations ou des modifications aux produits et/ou aux programmes décrits dans cette documentation. MENTIONS D’ATTRIBUTION SPÉCIALE AU GOUVERNEMENT DES ÉTATS-UNIS Si l'utilisateur est un organisme gouvernemental des États-Unis, cette documentation et le logiciel décrits ici sont soumis aux droits limités suivants : Pour les unités du Department of Defense : Mention de droits limités : L'utilisation, la reproduction ou la publication par un organisme d’état est sujette à des restrictions énoncées à l'alinéa (c) (1) (ii) relatif aux limitations de droits 48 C.F.R. 52.227-7013 figurant dans l'avenant Technical Data and Computer Software (données techniques et de logiciels informatiques). 3Com Centre, Boundary Way, Maylands Park South, Hemel Hempstead, Herts, HP2 7YU, G.B.

Pour des organismes civils :

Mention de droits limités : L'utilisation, la reproduction ou la publication est sujette à des restrictions énoncées aux alinéas (a) à (d) inclus du Commercial Computer Software – avenant relatif aux limitations de droits 48 C.F.R. 52.227-19 et à des limitations énoncées dans l'accord commercial standard de 3Com Corporation relatif aux logiciels. Droits non publiés acceptés conformément aux lois du copyright des États-Unis. Si cette documentation contient la description d'un logiciel associé à un support amovible, cette description est fournie, selon une convention de droits d'utilisation, avec le produit sous la forme d'un document distinct qui figure dans la documentation imprimée ou sur le support amovible dans un fichier nommé LICENCE.TXT. Si vous êtes dans l'incapacité de retrouver ce document, contactez 3Com pour en demander une copie. Sauf indication contraire, les marques déposées de 3Com sont enregistrées aux États-Unis et peuvent ou non être enregistrées dans d'autres pays. 3Com et SuperStack sont des marques commerciales déposées de 3Com Corporation. Les autres marques et noms de produits peuvent être des marques déposées ou des marques commerciales de leurs détenteurs respectifs.

Numéro de pièce : DUB1646-7AAA02

Date de publication : août 2000
