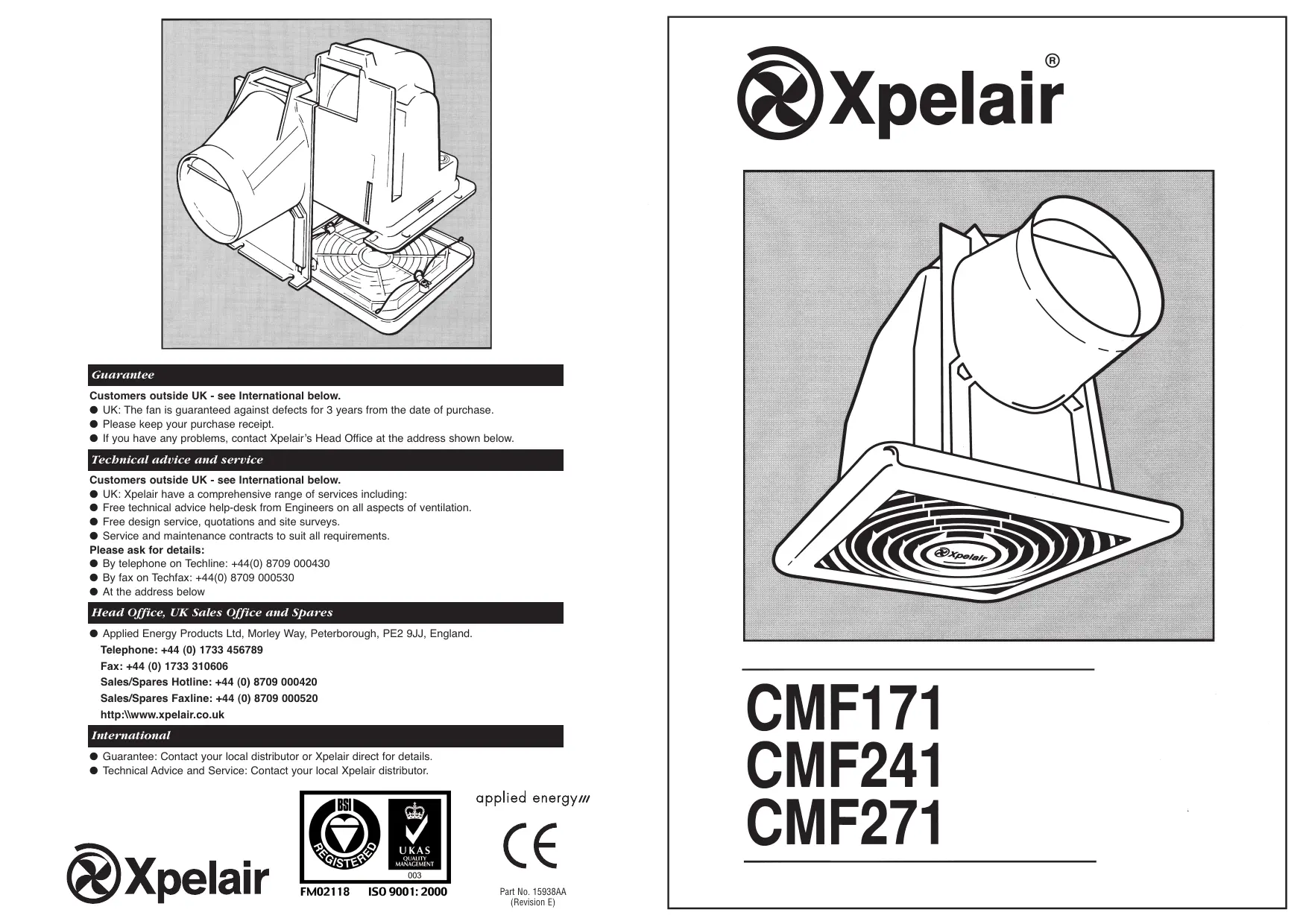

MODE D'EMPLOI CMF 271 APPLIED ENERGY

Une seule vitesse de fonctionnement. Position affleurante. Possède une grille de plafond autoréglable. Peut se commander automatiquement à condition d'être équipé des accessoires Xpelair appropriés. Gaine nécessaire pour évacuer vapeur et fumées à l'extérieur. Livre avec une trappe de retenue pneumatique et un cadre de fixation. Toutes les installations doivent se faire sous la supervision d'un électricien qualifié.

2 Ce qu'il vous faut

Câble à trois fils approprié. Un interrupteur isolant bipolaire avec un écartement minimum des contacts de 3 mm. Un tournevis de guidage Pozidriv-2. Un tournevis électrique de 4". Un interrupteur de marche/arrêt supplémentaire pour mur ou plafond. Une tige nature suffisamment longue pour relier l'extracteur au point d'évacuation, avec un diamètre intérieur de: CMF171:100mm CMF241:100mm F271: 150mm

Si l'office d'évacuation de l'extracteur se fait à travers un mur, une grille murale Xpelair de mêmes dimensions que le diamètre de la gaine sera également nécessaire.

Gamme de grille C. F. W. G.

3 Emplacement

Hauteur minimum de montage de 2,3 mètres. Le plus loin possible de la principale source de renouvellement de l'air afin d'assurer une bonne circulation de l'air à travers le local (en face d'une porte intérieure par exemple). À proximité de la source de vapeur ou de fumées. - Ne pas installer dans les locaux où la température ambiantes est susceptible de dépasser 50°C, ou au-dessus d'une plaque de cuisinière ou d'une grille au niveau des yeux. Si l'installation est réalisée dans un local doté d'un appareil combinable à tirage non équilibré, il appartient à l'installateur de veiller à ce que le volume d'air renouvelé est suffisant pour empêcher les fumées d'être aspirées dans le tuyau d'évacuation, lorsque l'extracteur fonctionne à débit maximum. L'air d'évacuation ne doit pas être déchue dans un tuyau d'évacuation qui sert à évacuer les fumées à partir d'équipements fonctionnant à partir d'une énergie autre qu'électricité. Il est nécessaire d'observer les exigences de toutes les autorités concernées pour la décharge d'air d'évacuation. Lorsqu'il est prévu de l'utiliser en atmosphère chimiquement corrosive, prière de consulter le service technico-commercial d'Xpelair pour obtenir des conseils. Si une gaine verticale est installée, un piège à condensation doit être mis en place. Lors de l'installation d'une gaine horizontale, prière de s'assurer qu'il part en pente à partir de l'extracteur. L'emplacement d'un produit électrique dans une salle de bain ou dans une douche doit être tel que celui-ci est hors de portée des personnes utilisant la baignoire ou la douche.

4 Préparation des trous

1. De l'extérieur/intérieur, découvrez un trou dans le mur ou dans le toit suffisamment grand pour installer la gaine.
2. Se rend à l'intérieur. Vérifier qu'il n'y a pas de solive, tuyau ou câble au-dessus du plafond où l'extracteur sera installée.
3. Se servir du cadre de fixation comme gabarit pour découvrer un trou dans le plafond.
4. Tenir le bord de sorte que les quatre trous de vis soient orientés vers la gaine, et utiliser la bride comme guide pour repérer etencer dix trous de vis de 5mm de diamètre.

Dans certains cas, il est possible qu'il faille prévoir un support supplémentaire pour l'extracteur, au-dessus du plafond.

5 Installation du cadre

Si un appelé auxiliaire est installé avec l'extracteur, suivre les instructions fournies avec celle-ci. 1. Vérifier que la tension indiquée à l'intérieur de l'extracteur correspond à l'alimentation du secteur. 2. Isoler l'alimentation secteur. 3. Poser le câble en partant de l'interrupteur isolant bipolaire jusqu'à l'interrupteur de marche/arrêt.

1. Poser le câble en partant de l'interrupteur marche/arrêt jusqu'à l'emplacement de l'extracteur. Laisser l'autre extrémité libre en vue de le raccorder à l'extracteur. Toutes les installations et les branchements doivent être conformes aux réglementations IEE en vigueur (Grande-Bretagne), aux réglementations locales ou appropriées en vigueur (autres pays).

Attention: ces installations doivent etre reliees a la TERRE.

Pour l'Australie seulement:

La connexion à l'alimentation peut être réalisée par un câble souple à trois fils équipé d'un dessus à trois broches pour être inséré dans un GPO approuvé à 10 ampères, ou branché directement à un interrupteur de 110A monté sur un mur avec un écartement de 3mm au minimum entre les contacts.

Installation du carter de trappe de retenue

Monter les écrous imperdables fournis sur la bride de plafond (Fig.1) Introduire la bride dans le trou du plafond et la positionner au-dessus du trou. Si la gaine installée est rigide, retirer la protection de la bande de mousse autocollante et la placer sur le pourtour du carter de trappe de retenue. Mettre la gaine en contact avec le pourtour en appuyant bien pour assurer leur bon assujettissement. Si la gaine installée est Souple, utiliser une courroie de fixation appropriée pour l'assujettir au pourtour du carter de trappe de retenue. Du dessous du plafond, enfoncer le carter de trappe de retenue dans le trou, de sorte que le rebord intérieur soit contre le plafond, du côté percé de quatre trous de vis. (Fig.2). A l'aide des vis fournies, fixer le carter de trappe de retenue à la bride de plafond. Si l'évacuation est située dans le mur, installer une grille sur la gaine à partir de l'extérieur. Gamme de grille C. F. W. G

Pose de l'extracteur

Défaire la grille frontale. Déposer la vis de fixation du cache-bornes de l'extracteur et laisser celui-ci se dégager (Fig.3). Faire passer le câble par le trou d'admission de câble. Introduire l'extracteur dans le trou en faisant coïncider les fentes de l'extracteur aux crochets du carter de trappe de retenue (Fig.4). Poussez l'extracteur vers le haut jusqu'à ce qu'il s'encliche dans la fente de la partie supérieure du carter de trappe de retenue. Fixer l'extracteur à la bride de plafond à l'aide des vis fournies (Fig.5).

Réalisation des connexions électriques (fig.6)

Faire passer le câble au travers du serre-câble et réaliser les connexions selon les indications du schéma. Si un appareil auxiliaire est installé avec l'extracteur, suivre les instructions de branchement fournies avec celui-ci. Pour les circuits de branchement fixés, le fusible de protection de l'appareil ne doit pas excéder 5A.

Pose de la grille de plafond

Rémettre le cache-bornes et serrer la vis de fixation. Compresser les clips à ressort de part et d'autre de la grille de plafond et faire passer les extrémités à travers les fentes du corps de l'extracteur. Relâcher les clips et pousser la grille vers le haut jusqu'à ce qu'elle s'encastre contre le plafond.

Fonctionnement de l'extracteur

Permettre l'extracteur en marche et l'arrêter, utiliser:

Un interrupteur au mur ou au plafond (non fourni).

Entretien de l'extracteur

1. Avant de procéder au nettoyage, mettre l'interrupteur isolant de l'extracteur en position d'arrêt.
2. Dégager la grille de plafond en la tirant vers le bas et décrocher les clips à ressort. Retirer la grille.

La nettoyer en la plongeant dans de l'eau chaude savonneuse. Essuyer les autres parties de l'extracteur avec un chiffon humide. Les roulements de l'extracteur sont lubrifiés et scellés à la fabrication et ne requièrent aucun entretien supplémentaire. Ne jamais utiliser de solvants puissants pour nettoyer l'extracteur.
