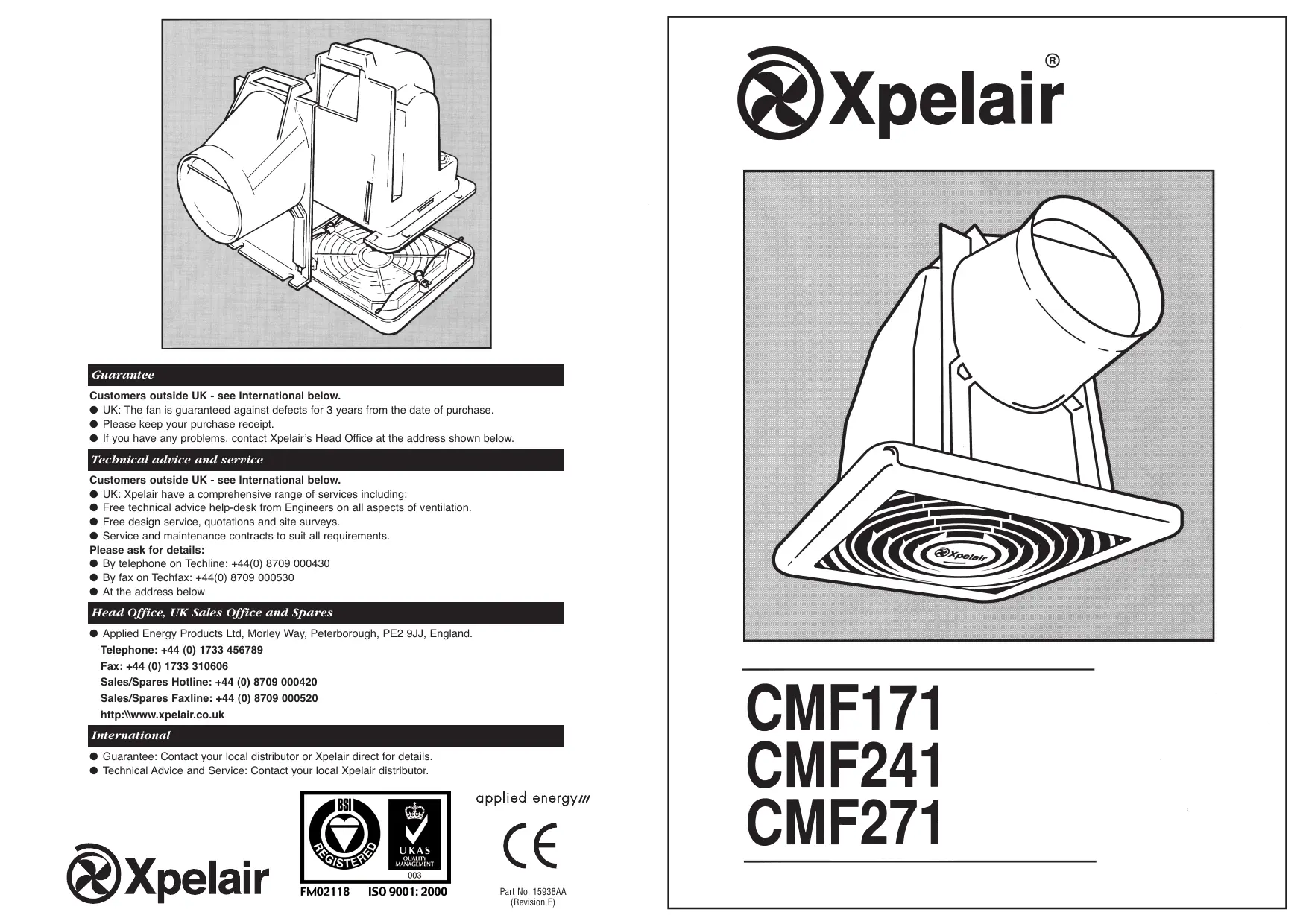

Notice APPLIED ENERGY CMF 241 - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type d'appareilVentilateur d'extraction
ModèlesCMF171, CMF241, CMF271
Garantie3 ans contre les défauts
NormesISO 9001:2000, CE
Service techniqueAssistance gratuite par ingénieurs ventilation
Service de conceptionDevis et études de site gratuits
Contrats de maintenanceDisponibles selon besoins
Contact téléphoniqueDisponible pour support technique
Contact faxDisponible pour support technique
FabricationNon précisé
Matériau du boîtierNon précisé
Type de moteurNon précisé
Alimentation électriqueNon précisé
Débit d'airNon précisé
Niveau sonoreNon précisé
InstallationNon précisé
DimensionsNon précisé
PoidsNon précisé

FOIRE AUX QUESTIONS - CMF 241 APPLIED ENERGY

Comment installer l'APPLIED ENERGY CMF 241 ?
Pour installer l'APPLIED ENERGY CMF 241, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les recommandations concernant l'emplacement et les connexions électriques.
Quels sont les signes d'un dysfonctionnement de l'APPLIED ENERGY CMF 241 ?
Les signes d'un dysfonctionnement peuvent inclure des bruits étranges, des fuites de liquide, ou un affichage d'erreur sur le panneau de contrôle. Si vous rencontrez ces problèmes, consultez le manuel pour des solutions.
Quelle est la capacité de l'APPLIED ENERGY CMF 241 ?
L'APPLIED ENERGY CMF 241 a une capacité de 241 litres, ce qui le rend adapté pour une utilisation dans des environnements résidentiels et commerciaux.
Comment nettoyer l'APPLIED ENERGY CMF 241 ?
Pour nettoyer l'APPLIED ENERGY CMF 241, débranchez l'appareil et utilisez un chiffon doux et de l'eau savonneuse. Évitez d'utiliser des produits chimiques agressifs.
Où puis-je trouver des pièces de rechange pour l'APPLIED ENERGY CMF 241 ?
Les pièces de rechange pour l'APPLIED ENERGY CMF 241 peuvent être commandées auprès du service client d'Applied Energy ou auprès de revendeurs agréés.
Quelle est la garantie de l'APPLIED ENERGY CMF 241 ?
L'APPLIED ENERGY CMF 241 est généralement couvert par une garantie de deux ans, mais vous devez vérifier les détails spécifiques dans votre manuel ou sur le site web du fabricant.
Comment réinitialiser l'APPLIED ENERGY CMF 241 ?
Pour réinitialiser l'APPLIED ENERGY CMF 241, débranchez l'appareil pendant au moins 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.
L'APPLIED ENERGY CMF 241 consomme-t-il beaucoup d'énergie ?
L'APPLIED ENERGY CMF 241 est conçu pour être économe en énergie, mais la consommation peut varier en fonction de l'utilisation. Vérifiez l'étiquette énergétique pour plus de détails.
Que faire si l'APPLIED ENERGY CMF 241 ne s'allume pas ?
Si l'appareil ne s'allume pas, vérifiez d'abord la connexion électrique et assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Questions des utilisateurs sur CMF 241 APPLIED ENERGY

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Ventilateur d'extraction au format PDF gratuitement ! Retrouvez votre notice CMF 241 - APPLIED ENERGY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CMF 241 de la marque APPLIED ENERGY.

MODE D'EMPLOI CMF 241 APPLIED ENERGY

Une seule vitesse de fonctionnement. Position affleurante. Possède une grille de plafond autoréglable. Peut se commander automatiquement à condition d'être équipé des accessoires Xpelair appropriés. Gaine nécessaire pour évacuer vapeur et fumées à l'extérieur. Livre avec une trappe de retenue pneumatique et un cadre de fixation. Toutes les installations doivent se faire sous la supervision d'un électricien qualifié.

2 Ce qu'il vous faut

Câble à trois fils approprié. Un interrupteur isolant bipolaire avec un écartement minimum des contacts de 3 mm. Un tournevis de guidage Pozin-2. Un tournevis électrique de 4". Un interrupteur de marche/arrêt supplémentaire pour mur ou plafond. Uneige nature suffisamment longue pour relier l'extracteur au point d'évacuation, avec un diamètre d'intérieur de: CMF171:100mm CMF241:100mm F271: 150mm

Si l'office d'évacuation de l'extracteur se fait à travers un mur, une grille murale Xpelair de mêmes dimensions que le diamètre de la gaine sera également nécessaire.

Gamme de grille C. F. W. G.

3 Emplacement

Hauteur minimum de montage de 2,3 mètres. Le plus loin possible de la principale source de renouvellement de l'air afin d'assurer une bonne circulation de l'air à travers le local (en face d'une porte intérieure par exemple). À proximité de la source de vapeur ou de fumées. - Ne pas installer dans les locaux où la température ambiantes est susceptible de dépasser 50°C, ou au-dessus d'une plaque de cuisinière ou d'une grille au niveau des yeux. Si l'installation est réalisée dans un local doté d'un appareil combinable à tirage non équilibré, il appartient à l'installateur de veiller à ce que le volume d'air renouvelé est suffisant pour empêcher les fumées d'être aspirées dans le tuyau d'évacuation, lorsque l'extracteur fonctionne à débit maximum. L'air d'évacuation ne doit pas être déchue dans un tuyau d'évacuation qui sert à évacuer les fumées à partir d'équipements fonctionnant à partir d'une énergie autre qu'électricité. Il est nécessaire d'observer les exigences de toutes les autorités concernées pour la décharge d'air d'évacuation. Lorsqu'il est prévu de l'utiliser en atmosphère chimiquement corrosive, prière de consulter le service technico-commercial d'Xpelair pour obtenir des conseils. Si une gaine verticale est installée, un piège à condensation doit être mis en place. Lors de l'installation d'une gaine horizontale, prière de s'assurer qu'il part en pente à partir de l'extracteur. L'emplacement d'un produit électrique dans une salle de bain ou dans une douche doit être tel que celui-ci est hors de portée des personnes utilisant la baignoire ou la douche.

4 Préparation des trous

  1. De l'extérieur/intérieur, découvrez un trou dans le mur ou dans le toit suffisamment grand pour installer la gaine.
  2. Se rend à l'intérieur. Vérifier qu'il n'y a pas de solive, tuyau ou cable au-dessus du plafond où l'extracteur sera installée.
  3. Se servir du cadre de fixation comme gabarit pour découvrer un trou dans le plafond.
  4. Tenir le bord de sorte que les quatre trous de vis soient orientés vers la gaine, et utiliser la bride comme guide pour repérer etencer dix trous de vis de 5mm de diamètre.

Dans certains cas, il est possible qu'il faille prévoir un support supplémentaire pour l'extracteur, au-dessus du plafond.

5 Installation du cadre

Si un appelé auxiliaire est installé avec l'extracteur, suivre les instructions fournies avec celle-ci. 1. Vérifier que la tension indiquée à l'intérieur de l'extracteur correspond à l'alimentation du secteur. 2. Isoler l'alimentation secteur. 3. Poser le cable en partant de l'interrupteur isolant bipolaire jusqu'à l'interrupteur de marche/arrêt.

  1. Poser le câble en partant de l'interrupteur marche/arrêt jusqu'à l'emplacement de l'extracteur. Laisser l'autre extrémité libre en vue de le raccorder à l'extracteur. Toutes les installations et les branchements doivent être conformes aux réglementations IEE en vigueur (Grande-Bretagne), aux réglementations locales ou appropriées en vigueur (autres pays).

Attention: ces installations doivent etre reliees a la TERRE.

Pour l'Australie seulement:

La connexion à l'alimentation peut être réalisée par un câble souple à trois fils équipé d'un dessus à trois broches pour être inséré dans un GPO approuvé à 10 ampères, ou branché directement à un interrupteur de 110A monté sur un mur avec un écartement de 3mm au minimum entre les contacts.

Installation du carter de trappe de retenue

Monter les écrous imperdables fournis sur la bride de plafond (Fig.1) Introduire la bride dans le trou du plafond et la positionner au-dessus du trou. Si la gaine installée est rigide, retirer la protection de la bande de mousse autocollante et la placer sur le pourtour du carter de trappe de retenue. Mettre la gaine en contact avec le pourtour en appuyant bien pour assurer leur bon assujettissement. Si la gaine installée est souple, utiliser une courroie de fixation appropriée pour l'assujettir au pourtour du carter de trappe de retenue. Du dessous du plafond, enfoncer le carter de trappe de retenue dans le trou, de sorte que le rebord intérieur soit contre le plafond, du côté percé de quatre trous des vis. (Fig.2). A l'aide des vis fournies, fixer le carter de trappe de retenue à la bride de plafond. Si l'évacuation est située dans le mur, installer une grille sur la gaine à partir de l'extérieur. Gamme de grille C. F. W. G

Pose de l'extracteur

Défaire la grille frontale. Déposer la vis de fixation du cache-bornes de l'extracteur et laisser celui-ci se dégager (Fig.3). Faire passer le câble par le trou d'admission de câble. Introduire l'extracteur dans le trou en faisant coïncider les fentes de l'extracteur aux crochets du carter de trappe de retenue (Fig.4). Poussez l'extracteur vers le haut jusqu'à ce qu'il s'engage dans la fente de la partie supérieure du carter de trappe de retenue. Fixer l'extracteur à la bride de plafond à l'aide des vis fournies (Fig.5)

Réalisation des connexions électriques (fig.6)

Faire passer le câble au-travers du serre-câble et réaliser les connexions selon les indications du schéma. Si un appareil auxiliaire est installé avec l'extracteur, suivre les instructions de branchement fournies avec celui-ci. Pour les circuits de branchement fixés, le fusible de protection de l'appareil ne doit pas excéder 5A.

Pose de la grille de plafond

Rémettre le cache-bornes et serrer la vis de fixation. Comprimer les clips à ressort de part et d'autre de la grille de plafond et faire passer les extrémités à travers les fentes du corps de l'extracteur. Relâcher les clips et pousser la grille vers le haut jusqu'à ce qu'elle s'encastre contre le plafond.

Fonctionnement de l'extracteur

Permettre l'extracteur en marche et l'arrêter, utiliser:

Un interrupteur au mur ou au plafond (non fourni).

Entretien de l'extracteur

  1. Avant de procéder au nettoyage, mettre l'interrupteur isolant de l'extracteur en position d'arrêt.
  2. Dégager la grille de plafond en la tirant vers le bas et décrocher les clips à ressort. Retirer la grille.

La nettoyer en la plongeant dans de l'eau chaude savonneuse. Essuyer les autres parties de l'extracteur avec un chiffon humide. Les roulements de l'extracteur sont lubrifiés et scellés à la fabrication et ne requièrent aucun entretien supplémentaire. Ne jamais utiliser de solvants puissants pour nettoyer l'extracteur.
