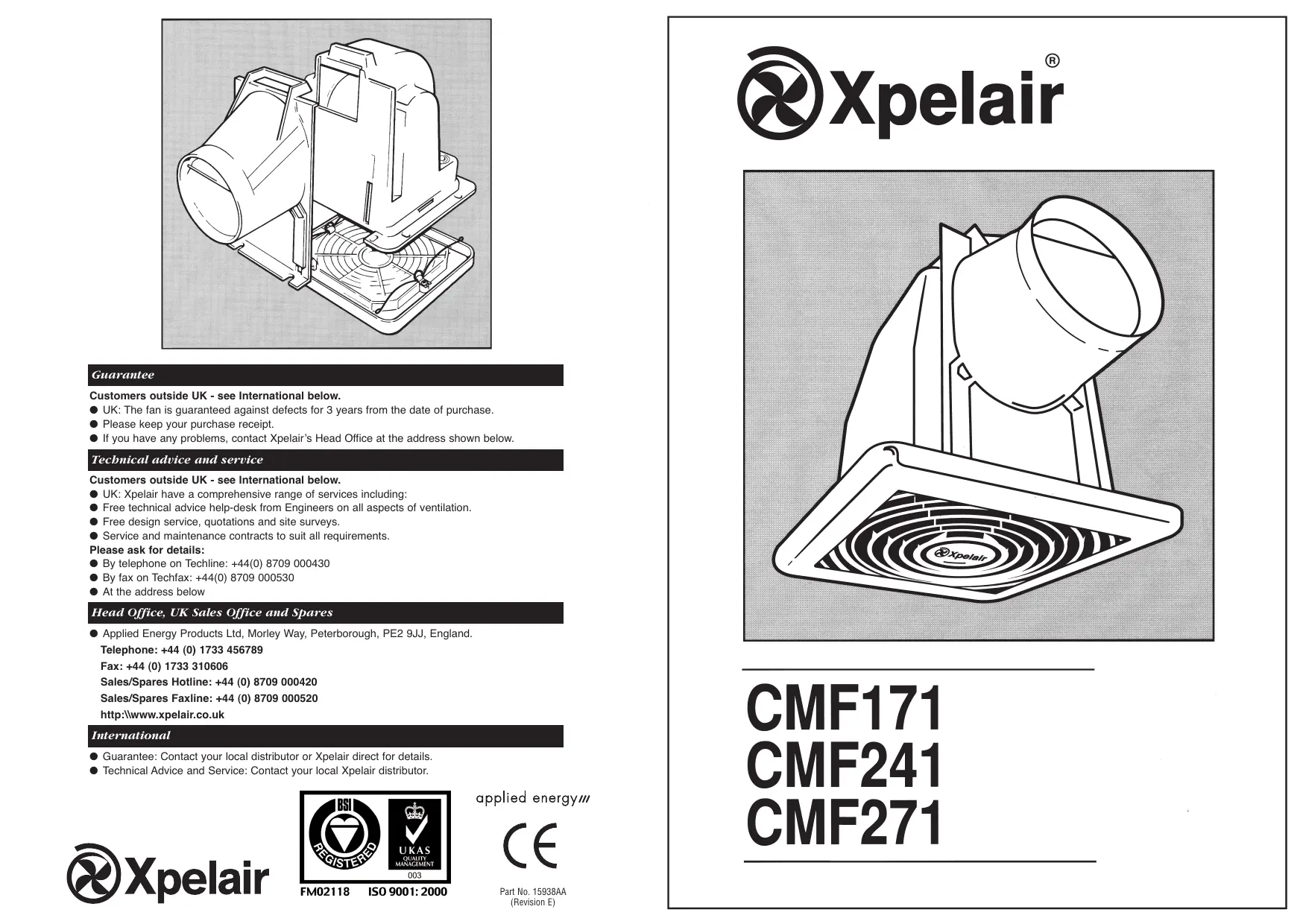

CMF 171 - Ventilateur d'extraction APPLIED ENERGY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Ventilateur d'extraction
Modèles	CMF171, CMF241, CMF271
Usage	Extraction d'air intérieur
Installation	Murale ou plafond
Matériau du boîtier	Plastique robuste
Type de moteur	Électrique, à induction
Alimentation	230 V, 50 Hz
Débit d'air	Non précisé
Niveau sonore	Non précisé
Protection	Indice IP non précisé
Normes	CE, ISO 9001:2000
Garantie	3 ans (selon conditions)
Fonctionnalités supplémentaires	Grille de protection intégrée
Poids	Non précisé
Dimensions	Non précisées
Consommation électrique	Non précisée
Accessoires inclus	Non précisés
Service après-vente	Disponible via distributeur local

FOIRE AUX QUESTIONS - CMF 171 APPLIED ENERGY

Comment puis-je configurer le produit APPLIED ENERGY CMF 171 ?

Pour configurer le produit, suivez le manuel d'utilisation fourni. Assurez-vous de respecter les étapes de connexion et de configuration initiale.

Que faire si le produit ne s'allume pas ?

Vérifiez que le produit est correctement branché à une source d'alimentation. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment réinitialiser le APPLIED ENERGY CMF 171 ?

Pour réinitialiser le produit, maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant 10 secondes jusqu'à ce que le voyant clignote.

Le produit émet un bruit anormal, que faire ?

Si vous entendez un bruit anormal, éteignez immédiatement le produit et vérifiez s'il y a des objets obstruant le ventilateur ou d'autres composants. Si le problème persiste, contactez le service client.

Quelle est la température de fonctionnement idéale pour le APPLIED ENERGY CMF 171 ?

La température de fonctionnement idéale se situe entre 10°C et 35°C. Évitez de l'exposer à des températures extrêmes.

Comment entretenir le APPLIED ENERGY CMF 171 ?

Pour l'entretien, nettoyez régulièrement les filtres et les grilles d'aération. Consultez le manuel pour des instructions détaillées sur l'entretien.

Où puis-je trouver des pièces de rechange pour le produit ?

Les pièces de rechange peuvent être commandées directement sur le site du fabricant ou chez des revendeurs agréés. Assurez-vous de spécifier le modèle exact.

Le produit ne se connecte pas au réseau, que faire ?

Vérifiez que le réseau Wi-Fi fonctionne correctement et que le produit est dans la portée du signal. Redémarrez le produit et essayez de le reconnecter.

Quel est le délai de garantie pour le APPLIED ENERGY CMF 171 ?

Le produit est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

MODE D'EMPLOI CMF 171 APPLIED ENERGY

Une seule vitesse de fonctionnement. Position affleurante. Possède une grille de plafond auto-réglable. Peut se commander automatiquement à condition d'être équipé des accessoires Xpelair appropriés. Gaine nécessaire pour évacuer vapeur et fumées à l'extérieur. Livré avec une trappe de retenue pneumatique et un cadre de fixation. Toutes les installations doivent se faire sous la supervision d'un électricien qualifié.

2 Ce qu'il vous faut

Câble à trois fils approprié. Un interrupteur isolant bipolaire avec un écartement minimum des contacts de 3 mm. Un tournevis de guidage Pozi n°2. Un tournevis électrique de 4". Un interrupteur de marche/arrêt supplémentaire pour mur ou plafond. Une gaine suffisamment longue pour relier l'extracteur au point d'évacuation, avec un diamètre intérieur de: CMF171:100mm CMF241:100mm CMF271: 150mm

Si l'orifice d'évacuation de l'extracteur se fait à travers un mur, une grille murale Xpelair de mêmes dimensions que le diamètre de la gaine sera également nécessaire.

Gamme de grille C. F. W. G.

3 Emplacement

Hauteur minimum de montage de 2,3 mètres. Le plus loin possible de la principale source de renouvellement de l'air afin d'assurer une bonne circulation de l'air à travers le local (en face d'une porte intérieure par exemple). À proximité de la source de vapeur ou de fumées. - Ne pas installer dans les locaux où la température ambiantes est susceptible de dépasser 50°C, ou au-dessus d'une plaque de cuisinière ou d'une grille au niveau des yeux. Si l'installation est réalisée dans un local doté d'un appareil combustible à tirage non équilibré, il appartient à l'installateur de veiller à ce que le volume d'air renouvelé est suffisant pour empêcher les fumées d'être aspirées dans le tuyau d'évacuation, lorsque l'extracteur fonctionne à débit maximum. L'air d'évacuation ne doit pas être déchargé dans un tuyau d'évacuation qui sert à évacuer les fumées à partir d'équipements fonctionnant à partir d'une énergie autre qu'électrique. Il est nécessaire d'observer les exigences de toutes les autorités concernées pour la décharge d'air d'évacuation. Lorsqu'il est prévu de l'utiliser en atmosphère chimiquement corrosive, prière de consulter le service technique-commercial d'Xpelair pour obtenir des conseils. Si une gaine verticale est installée, un piège à condensation doit être mis en place. Lors de l'installation d'une gaine horizontale, prière de s'assurer qu'elle parte en pente à partir de l'extracteur. L'emplacement d'un produit électrique dans une salle de bain ou dans une douche doit être tel que celui-ci est hors de portée des personnes utilisant la baignoire ou la douche.

4 Préparation des trous

1. De l'extérieur/intérieur, découvrez un trou dans le mur ou dans le toit suffisamment grand pour installer la gaine.
2. Se rendre à l'intérieur. Vérifier qu'il n'y a pas de solive, tuyau ou câble au-dessus du plafond où l'extracteur sera installé.
3. Se servir du cadre de fixation comme gabarit pour découvrir un trou dans le plafond.
4. Tenir le bord de sorte que les quatre trous de vis soient orientés vers la gaine, et utiliser la bride comme guide pour repérer et percer dix trous de vis de 5mm de diamètre.

Dans certains cas, il est possible qu’il faille prévoir un support supplémentaire pour l’extracteur, au-dessus du plafond.

5 Installation du cadre

Si une auxiliaire est installée avec l'extracteur, suivre les instructions fournies avec celle-ci. 1. Vérifie que la tension indiquée à l'intérieur de l'extracteur correspond à l'alimentation du secteur. 2. Isoler l'alimentation secteur. 3. Pose le câble en partant de l'interrupteur isolant bipolaire jusqu'à l'interrupteur de marche/arrêt.

1. Poser le câble en partant de l'interrupteur marche/arrêt jusqu'à l'emplacement de l'extracteur. Laisser l'autre extrémité libre en vue de le raccorder à l'extracteur. Toutes les installations et les branchements doivent être conformes aux réglementations IEE en vigueur (Grande-Bretagne), aux réglementations locales ou appropriées en vigueur (autres pays).

Attention: ces installations doivent etre reliees a la TERRE.

Pour l'Australie seulement:

La connexion à l'alimentation peut être réalisée par un câble souple à trois fils équipé d'un dessus à trois broches pour être inséré dans un GPO approuvé à 10 ampères, ou branché directement à un interrupteur de 110A monté sur un mur avec un écartement de 3mm au minimum entre les contacts.

Installation du carter de trappe de retenue

Monter les écrous imperdables fournis sur la bride de plafond (Fig.1) Introduire la bride dans le trou du plafond et la positionner au-dessus du trou. Si la gaine installée est rigide, retirer la protection de la bande de mousse autocollante et la placer sur le pourtour du carter de trappe de retenue. Mettre la gaine en contact avec le pourtour en appuyant bien pour assurer leur bon assujettissement. Si la gaine installée est Souple, utiliser une courroie de fixation appropriée pour l'assujettir au pourtour du carter de trappe de retenue. Du dessous du plafond, enfoncer le carter de trappe de retenue dans le trou, de sorte que le rebord intérieur soit contre le plafond, du côté percé de quatre trous des vis. (Fig.2). A l'aide des vis fournies, fixer le carter de trappe de retenue à la bride de plafond. Si l'évacuation est située dans le mur, installer une grille sur la gaine à partir de l'extérieur. Gamme de grille C. F. W. G

Pose de l'extracteur

Défaire la grille frontale. Déposer la vis de fixation du cache-bornes de l'extracteur et laisser celui-ci se dégager (Fig.3). Faire passer le câble par le trou d'admission de câble. Introduire l'extracteur dans le trou en faisant coïncider les fentes de l'extracteur aux crochets du carter de trappe de retenue (Fig.4). Poussez l'extracteur vers le haut jusqu'à ce qu'il s'échanche dans la fente de la partie supérieure du carter de trappe de retenue. Fixer l'extracteur à la bride de plafond à l'aide des vis fournies (Fig.5)

Réalisation des connexions électriques (fig.6)

♠ Faire passer le câble au travers du serre-câble et réaliser les connexions selon les indications du schéma. ♣ Si un appareil auxiliaire est installé avec l'extracteur, suivre les instructions de branchement fournies avec celui-ci. ♠ Pour les circuits de branchement fixés, le fusible de protection de l'appareil ne doit pas excéder 5A.

Pose de la grille de plafond

Rémettre le cache-bornes et serrer la vis de fixation. Compresser les clips à ressort de part et d'autre de la grille de plafond et faire passer les extrémités à travers les fentes du corps de l'extracteur. Relâcher les clips et pousser la grille vers le haut jusqu'à ce qu'elle s'encastre contre le plafond.

Fonctionnement de l'extracteur

Permettre l'extracteur en marche et l'arrêter, utiliser:

Un interrupteur au mur ou au plafond (non fourni).

Entretien de l'extracteur

1. Avant de procéder au nettoyage, mettre l'interrupteur isolant de l'extracteur en position d'arrêt.
2. Dégager la grille de plafond en la tirant vers le bas et décrocher les clips à ressort. Retirer la grille.

La nettoyer en la plongeant dans de l'eau chaude savonneuse. Essuyer les autres parties de l'extracteur avec un chiffon humide. Les roulements de l'extracteur sont lubrifiés et scellés à la fabrication et ne requièrent aucun entretien supplémentaire. Ne jamais utiliser de solvants puissants pour nettoyer l'extracteur.
