Marque	HECO
Modèle	METAS XT 301
Catégorie	Enceinte audio
Type d'enceinte	Bass reflex 2 voies
Puissance nominale	90 W
Puissance maximale	150 W
Impédance	4 – 8 Ohms
Bande passante	32 – 42 000 Hz
Puissance amplificateur recommandée	30 – 150 W
Efficacité (1W/1m)	90 dB
Dimensions (L x H x P)	200 x 355 x 290 mm
Accessoires fournis	Pointes en caoutchouc dur, câbles non inclus
Options de connexion	Bi-wiring, Bi-amping, +2dB treble ajustable
Nombre de bornes	5 (2 paires + 1 réglage aigus)
Distance minimale au mur arrière	10 cm
Distance minimale aux murs latéraux	10 cm
Garantie	5 ans (premier propriétaire)
Entretien	Nettoyer avec un chiffon doux et sec, éviter solvants
Sécurité	Ne pas surcharger l'amplificateur, utiliser des câbles de section adéquate

FOIRE AUX QUESTIONS - METAS XT 301 HECO

Quelle est la distance idéale entre les enceintes Metas XT 301 et le mur ?

Pour un placement optimal, respectez une distance d'au moins 10 cm du mur arrière et des murs latéraux afin d'éviter un renforcement excessif des basses.

Comment brancher les enceintes en mode Bi-wiring ?

Retirez les ponts métalliques reliant les bornes supérieures et inférieures. Utilisez des câbles séparés pour les sections graves et aiguës/médiums, et connectez-les aux bornes correspondantes de l'amplificateur ou des amplificateurs. Reportez-vous à la figure 3 de la notice.

Quelle est la fonction du réglage +2dB des aigus ?

Ce réglage permet d'augmenter le niveau des fréquences aiguës de 2 dB. Il est conseillé dans les pièces qui absorbent le son (tapis, rideaux épais). En position linéaire, le pont doit être retiré.

Puis-je utiliser un amplificateur de faible puissance avec ces enceintes ?

Oui, mais veillez à ne pas saturer l'amplificateur. Un amplificateur sous-dimensionné peut produire des distorsions dangereuses pour les haut-parleurs à volume modéré. La puissance recommandée est de 30 à 150 W.

Comment éviter d'endommager les haut-parleurs ?

Ne poussez pas les commandes de tonalité à l'extrême, surtout à fort volume. Écoutez les distorsions et baissez immédiatement le volume si vous en entendez. Utilisez un amplificateur dont la puissance correspond aux enceintes.

Le subwoofer Metas XT Sub 251A est-il compatible ?

Oui, les enceintes Metas XT 301 peuvent être combinées avec le subwoofer actif Metas XT Sub 251A. Suivez les instructions de la notice (figure 5) pour le branchement.

Quelle est la garantie offerte par HECO ?

HECO offre 5 ans de garantie sur tous ses produits, valable pour le premier propriétaire. La garantie couvre les défauts de matériel et de fabrication. Conservez votre ticket d'achat.

Comment nettoyer les enceintes Metas XT 301 ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact liquide avec les haut-parleurs.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de haut-parleur de qualité, de section au moins 2,5 mm² pour des longueurs inférieures à 3 m, et 4 mm² pour des longueurs supérieures. Dénudez 10 à 15 mm, torsadez les brins et serrez bien les vis.

Puis-je placer les enceintes sur une étagère ?

Oui, les Metas XT 301 sont conçues pour une utilisation sur étagère. Utilisez les pointes en caoutchouc dur fournies pour les isoler de la surface. Placez les tweeters à hauteur d'oreille si possible.

MODE D'EMPLOI METAS XT 301 HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D	3
GB	6
F	9
NL	12
I	15
E	18
P	21
S	24
RUS	27
CHN	30
J	33
Abbildungen/Illustrations	36

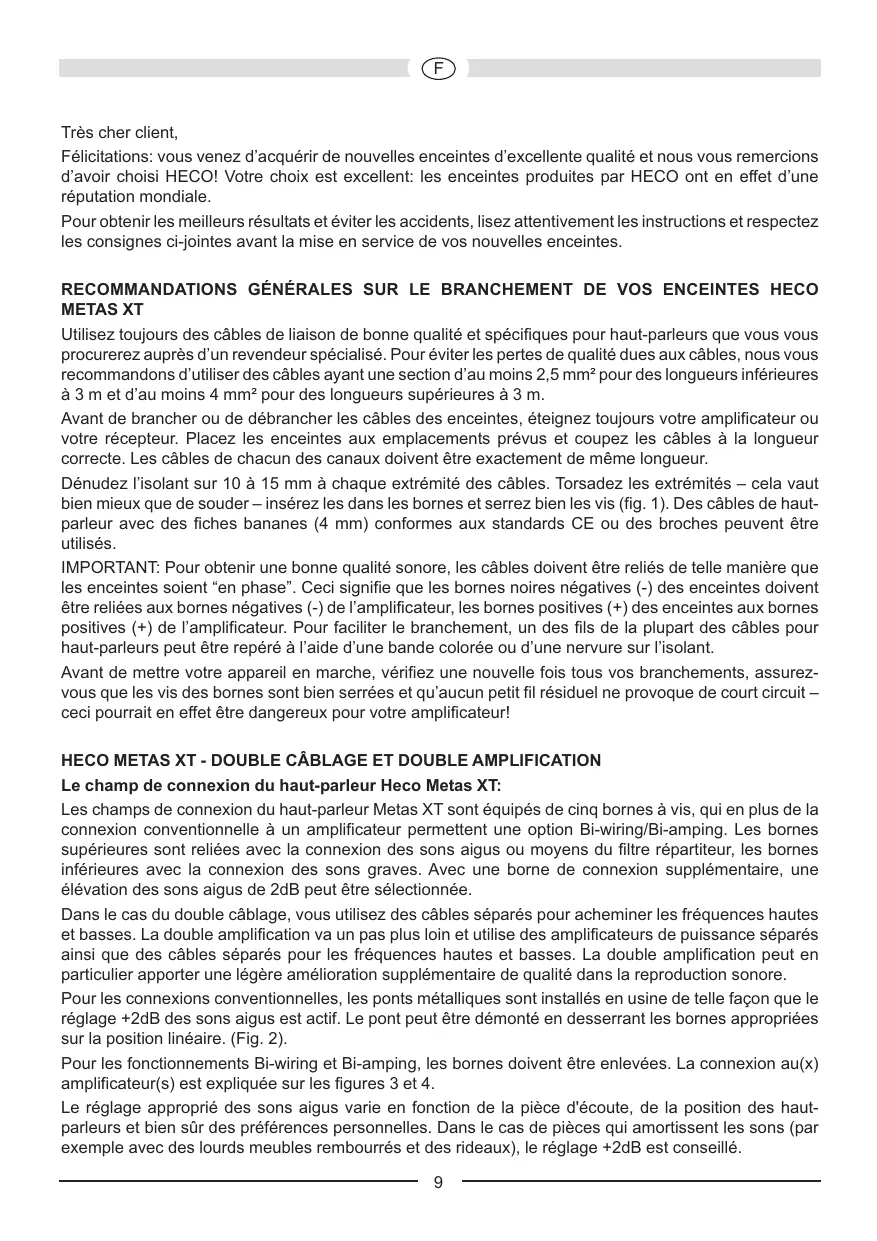

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d'une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO METAS XT

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 2,5 mm² pour des longueurs inférieures à 3 m et d'au moins 4 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis (fig. 1). Des câbles de haut-parleur avec des fiches bananes (4 mm) conformes aux standards CE ou des broches peuvent être utilisés.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

HECO METAS XT - DOUBLE CÂBLAGE ET DOUBLE AMPLIFICATION

Le champ de connexion du haut-parleur Heco Metas XT:

Les champs de connexion du haut-parleur Metas XT sont équipés de cinq bornes à vis, qui en plus de la connexion conventionnelle à un amplificateur permettent une option Bi-wiring/Bi-amping. Les bornes supérieures sont reliées avec la connexion des sons aigus ou moyens du filtre répartiteur, les bornes inférieures avec la connexion des sons graves. Avec une borne de connexion supplémentaire, une élévation des sons aigus de 2dB peut être sélectionnée.

Dans le cas du double câblage, vous utilisez des câbles séparés pour acheminer les fréquences hautes et basses. La double amplification va un pas plus loin et utilise des amplificateurs de puissance séparés ainsi que des câbles séparés pour les fréquences hautes et basses. La double amplification peut en particulier apporter une légère amélioration supplémentaire de qualité dans la reproduction sonore.

Pour les connexions conventionnelles, les ponts métalliques sont installés en usine de telle façon que le réglage +2dB des sons aigus est actif. Le pont peut être démonté en desserrant les bornes appropriées sur la position linéaire. (Fig. 2).

Pour les fonctionnements Bi-wiring et Bi-amping, les bornes doivent être enlevées. La connexion au(x) amplificateur(s) est expliquée sur les figures 3 et 4.

Le réglage approprié des sons aigus varie en fonction de la pièce d'écoute, de la position des haut-parleurs et bien sûr des préférences personnelles. Dans le cas de pièces qui amortissent les sons (par exemple avec des lourds meubles rembourrés et des rideaux), le réglage +2dB est conseillé.

HECO METAS XT 301, 501 ET 701 EN FONCTIONNEMENT STEREO

Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, les sons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse.

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de réfléchir le son déformera les sons.

De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes :

Metas XT 501, 701: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses.

Metas XT 301: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d'au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d'écoute.

Pour l'installation, il est conseillé d'utiliser les pointes fournies avec les enceintes. Ceci isole les enceintes de la surface d'appui et évite ainsi des effets de résonance déplaisants. Pour les enceintes, vous pouvez choisir entre les pointes métallisées et les pointes en caoutchouc dur. Pour les haut-parleurs d'étagère, vous utiliserez les pointes fournies en caoutchouc dur. Les pointes doivent être vissées dans les douilles filetées qui se situent au dessous de l'enceinte.

Les enceintes HECO Metas XT peuvent être combinées de façon idéale avec le subwoofer (caisson de graves) actif Metas XT Sub 251A. Sur la figure 5, une façon de faire vos branchements est représentée. Veuillez s'il vous plaît suivre les instructions d'utilisation du subwoofer et de votre amplificateur.

HECO METAS XT 301, 501 ET 701 COMME HAUT-PARLEUR FRONTAL OU ARRIERE

Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d'écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d'écoute, ou légèrement au-dessus.

Metas XT 301: Pendant l'installation du récepteur AV, la fréquence de recouvrement des canaux frontaux et arrières devrait être positionnée, si possible, sur environ 80 Hz.

Pour le reste, les conseils donnés dans le chapitre précédent sont valables.

HECO METAS XT CENTER 31

Le haut-parleur central Metas XT Center 31 est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série Metas XT. Le haut-parleur doit être directement installé sur ou sous la télévision.

Pour le reste veuillez aussi s'il vous plaît suivre les conseils généraux donnés dans les chapitres précédents.

HECO METAS XT SUB 251A

Le subwoofer actif Metas XT Sub 251A est réglé de façon optimale optiquement et acoustiquement pour le reste des haut-parleurs de la série Metas XT. Veuillez s'il vous plaît suivre les conseils donnés séparément dans le manuel d'utilisation qui est fourni avec ce produit.

BRANCHEMENT A UN RECEPTEUR AV

Sur les figures 6 et 7, deux façons de brancher le récepteur AV sont représentées:

Figure 6: Récepteur AV sans sortie subwoofer

Figure 7: Récepteur AV avec sortie subwoofer

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement!

Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

	Metas XT 701	Metas XT 501
Type :	enceinte bass reflex à 3 voies	enceinte bass reflex à 2 1/2 voies
Puissance nominale :	180 / 300 W	160 / 280 W
Impédance :	4 – 8 Ohms	4 – 8 Ohms
Bande passante :	25 – 42 000 Hz	26 – 42 000 Hz
Puissance recommandée en sortie de l'amplificateur:	30 – 300 W	30 – 280 W
Efficacité (1W/ 1m) :	91 dB	91 dB
Dimensions (L x H x P) :	200 x 1080 x 310 mm	200 x 990 x 310 mm
Accessoires :	Pointes métalliques	Pointes métalliques
	Metas XT 301	Metas XT Center 31
Type :	enceinte bass reflex à 2 voies	enceinte bass reflex à 2 voies
Puissance nominale :	90 / 150 W	100 / 160 W
Impédance :	4 – 8 Ohms	4 – 8 Ohms
Bande passante :	32 – 42 000 Hz	34 – 42 000 Hz
Puissance recommandée en sortie de l'amplificateur:	30 – 150 W	30 – 160 W
Efficacité (1W/ 1m) :	90 dB	90 dB
Dimensions (L x H x P) :	200 x 355 x 290 mm	460 x 180 x 275 mm

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Geachte HECO klant,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits HECO.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil HECO veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
