VISIONMOUNT FLAT PANEL WALL MOUNT-VMPL3 - Support mural pour écran plat SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	SANUS
Modèle	VISIONMOUNT VMPL3
Compatibilité	Téléviseurs à écran plat LCD ou plasma de 27" à 84"
Poids maximal supporté	127 kg
Dimensions plaque murale (réglable)	Largeur de 68,6 à 106,7 cm
Matériau	Acier
Fonctions	Inclinaison, montage à profil bas, extensions réglables, verrouillage de sécurité
Fixation	Sur ossature bois (3 montants recommandés pour >56,7 kg), béton, brique, parpaings
Contenu du colis	Plaque murale, supports de moniteur (inclinaison et profil bas), extensions, visserie complète, outil Allen
Outils nécessaires	Perceuse, mèche 3/16" (bois), mèche à maçonnerie 1/2" (béton/brique), jeu de clés, tournevis cruciforme
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation impérative sur mur solide. Ne pas dépasser le poids max. Vérifier régulièrement la fixation.

FOIRE AUX QUESTIONS - VISIONMOUNT FLAT PANEL WALL MOUNT-VMPL3 SANUS

Quels types de téléviseurs ce support peut-il accueillir ?

Ce support mural SANUS VISIONMOUNT VMPL3 est conçu pour les téléviseurs à écran plat LCD ou plasma de 27 à 84 pouces et pesant jusqu'à 127 kg. Assurez-vous que la configuration des trous de montage est compatible avec les supports fournis.

Comment installer le support sur un mur en placoplâtre ?

Le support n'est pas adapté aux cloisons à charpente métallique ni aux anciennes cloisons en briques de mâchefer. Pour une installation sur placoplâtre, vous devez impérativement fixer la plaque murale sur des montants en bois ou utiliser des chevilles adaptées. Consultez un professionnel si vous avez un doute.

Comment ajuster la largeur de la plaque murale ?

La plaque murale (A) est réglable en largeur entre 68,6 et 106,7 cm. Pour l'ajuster, retirez les écrous et rondelles, détachez la plaque centrale, séparez les extensions gauche et droite, puis repositionnez la plaque centrale de sorte que les dents s'encastrent dans les fentes. Revissez les écrous.

Puis-je installer le support seul ou faut-il être à deux ?

Il est recommandé d'être à deux personnes, surtout pour soulever le téléviseur lors de l'accrochage sur la plaque murale. Sanus Systems recommande l'aide d'une autre personne pour éviter les blessures.

Comment fixer les supports de moniteur sur un téléviseur à dos courbe ?

Suivez l'étape 3 ou 5 selon le type de support. Utilisez des vis plus longues (M4/M5/M6/M8 x 35 ou 40 mm) et des entretoises (AA ou BB) pour compenser la courbure. Serrez sans forcer.

Quelles vis utiliser pour mon téléviseur ?

Le colis contient une gamme de vis de différents diamètres (M4, M5, M6, M8) et longueurs (16 mm et 35/40 mm). Testez les vis à la main dans les inserts filetés de votre téléviseur pour trouver la bonne taille. Utilisez les rondelles de blocage et les entretoises si nécessaire.

Comment fonctionne le dispositif de verrouillage de sécurité ?

Pour les supports inclinables, serrez les vis de sécurité (I) après accrochage afin qu'elles reposent derrière la patte inférieure de la plaque murale. Pour les supports à profil bas, faites pivoter le dispositif de verrouillage vers le bas. Cela empêche le téléviseur de se décrocher accidentellement.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'une mèche de 3/16 pouce (ou mèche à maçonnerie de 1/2 pouce pour béton/brique), d'un jeu de clés et d'un tournevis cruciforme. Des clés Allen sont fournies.

Le support peut-il être incliné ?

Oui, les supports de moniteur pour inclinaison (D et E) permettent d'ajuster l'angle une fois installés. Servez-vous des boutons de tension pour régler l'inclinaison sans avoir à resserrer.

Comment entretenir le support mural ?

Nettoyez régulièrement avec un chiffon doux et sec. Vérifiez périodiquement la fixation des vis et tire-fonds pour vous assurer qu'ils sont bien serrés. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI VISIONMOUNT FLAT PANEL WALL MOUNT-VMPL3 SANUS

Instructions de montage pour le modèle : VMPL3

Nous vous remercions d'avoir choisi un montant mural VisionMountTM de Sanus Systems. Le modèle VMPL3 est conçu pour soutenir des téléviseurs à écran plat à affichage LCD ou à plasma de 27 à 84 pouces et pesant jusqu'à 127 kg.

ATTENTION : la taille et le poids de votre téléviseur grand écran ne doivent pas dépasser 84 pouces (mesurés en diagonale) et 127,3 kg, la capacité de charge maximale du support. N'utilisez jamais de pièces défectueuses. Une installation incorrecte peut entraîner des dommages ou des blessures graves. Ce produit ne doit être utilisé que pour des usages explicitement spécifiques par Sanus Systems.

Si vous ne comprenez pas ces instructions ou si vous avez un doute quant à la sécurité de cette installation, veuillez faire appel à un technicien qualifié ou communiquer avec Sanus en composant le 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi visiter notre site Web à www.sanus.com. Les représentants de notre service à la clientèle peuvent répondre rapidement à toute question concernant l'installation ou des pièces manquantes ou endommagées. Les pièces de rechange de produits achetés auprès de distributeurs agréés vous seront livrées directement. Vérifiez soigneusement qu'il n'y a aucune pièce manquante ou défectueuse. Sanus Systems ne pourra être tenu responsable de dommages ou de blessures dus à un montage incorrect, un assemblage incorrect ou un usage incorrect. Veuillez contacter Sanus Systems avant de renvoyer des produits au point de vente.

REMARQUE: le matériel pour montage mural fourni n'est pas adapté aux cloisons à charpente métallique ni aux anciennes cloisons en briques de mâchefer. Si vous n'êtes pas certain de la nature de votre cloison, veuillez consulter un entrepreneur. Sanus Systems prend soin d'inclure toute la visserie nécessaire au montage d'un téléviseur. Si toutefois la visserie dont vous avez besoin n'est pas incluse, consultez une quincaillerie locale ou contactez directement Sanus Systems.

Outils nécessaires : perceuse, mèche de 3/16 pouce (mèche à maçonnerie de 1/2 pouce permettant de percer les surfaces en béton, les briques ou les parpaings), jeu de clés, tournevis cruciforme.

Pièces et matériel fournis : (toutes les fixations filétées sont illustrées grandeur nature.)

Extension du support de moniteur - B Qté 4

Extension du dispositif de verrouillage - C Qté 2

Support de moniteur pour inclinaison à droite - D Qte 1

Support de moniteur pour inclinaison à gauche - Éqte 1

Support de moniteur fin - F Qté 2

Rondelle en nylon - G Quantité 8

Écrou à embase - H Qte 8

Vis de sécurité - I. Qte 2

Tire-fond - K Qté 6

Rondelle de tire-fond - Lot 6

Vis d'ancrage pour béton - M6

Vis 10-32 - N° Qte 4

Vis M4 x 16 mm - Quantité 4

Vis M5 x 16 mm - P Qtré 4

Vis M6 x 16 mm - Qté 4

Vis M8 x 16 mm - R Qte 4

Vis M4 x 35 mm - S Qte 4

Vis M5 x 35 mm - Tête carrée 4

Vis M6 x 40 mm - U. Qte 4

Vis M8 x 40 mm - Quantité 4

Rondelle de blocage M4 - W Qte 4

Rondelle de blocage M5 - Qté 4

Rondelle de blocage M6 - Ø Qté 4

Rondelle de blocage M8 - Qté 4

Entretoise M4/M5 - AA Qté 4

Entretoise M6/M8 - BB Qté 4

Rondelle M4/M5 - CC Qte 8

Rondelle M6/M8 - DD Qté 4

Étape 1: configuration des supports du moniteur

Si la configuration des trous de montage à l'arrière du téléviseur s'insère verticalement dans les supports de moniteur (D, E ou F), vous n'aurez pas à installer les extensions du support de moniteur (B). Si la configuration des trous dépasse les supports de moniteur, il faudra monter les extensions du support.

REMARQUE : si les supports d'extension du moniteur (B) s'avèrent nécessaires, les deux supports doivent être installés.

ATTENTION : les deux montants filetés sur chaque extension du support de moniteur (B) doivent passer par le support du moniteur (D, E ou F) pour assurer une installation sans risque.

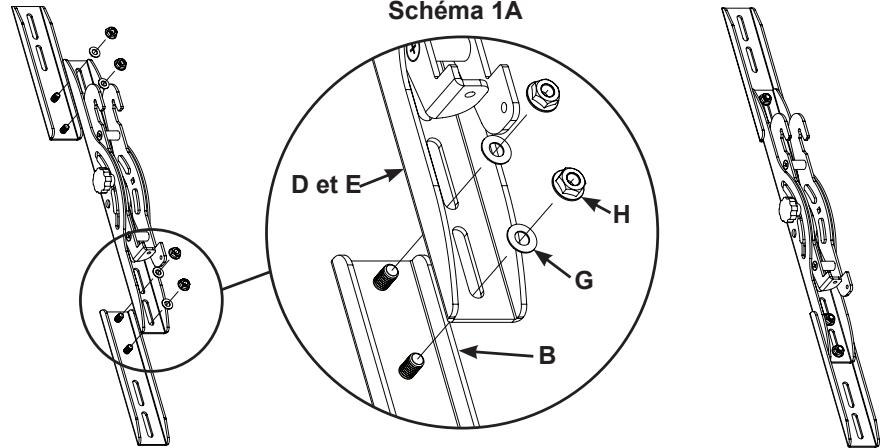

Supports pour inclinaison du moniteur - voir le schéma 1A

Pour installer les extensions du support de moniteur (B), insérez le montant fileté dans le support pour inclinaison du moniteur (D, E), puis enfilez une rondelle en nylon (G) sur le montant.

REMARQUE : les extensions du support de moniteur peuvent être réglées à la hauteur voulue.

Fixez l'extension du support de moniteur (B) en enfilant et en serrant un écrou à embase (H) sur chaque montant filé de l'extension de support (B).

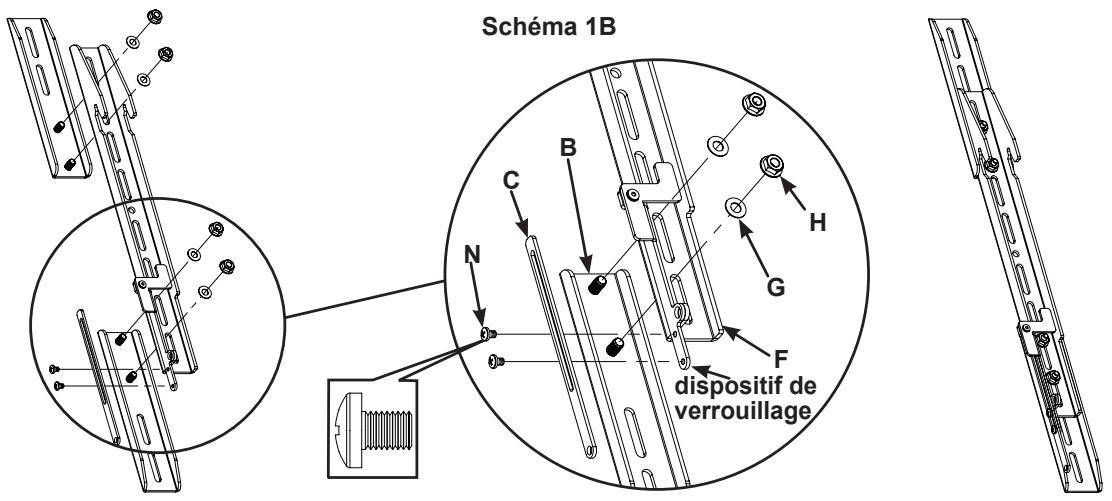

Supports de moniteur fin - voir le schéma 1B

Pour installer les extensions du support de moniteur (B), insérez le montant filtre dans le support de moniteur fin (F), puis enfilez une rondelle en nylon (G) sur le montant.

REMARQUE : les extensions du support de moniteur peuvent être réglées à la hauteur voulue.

Fixez l'extension du support de moniteur (B) en enfilant et en serrant un écrou à embase (H) sur chaque montant fileté de l'extension.

REMARQUE: si le dispositif de verrouillage est à une distance correcte de la partie inférieure du téléviseur, l'extension (C) du dispositif de verrouillage n'est pas nécessaire.

L10-32 (N), fixez l'extension (C) sur le dispositif de verrouillage des deux supports de moniteur fins (F).

REMARQUE: si vous utilisez les supports de moniteur fins (F), passez directement à l'étape 4 pour les téléviseurs à panneau arrière plat et à l'étape 5 pour les téléviseurs à panneau arrière courbé.

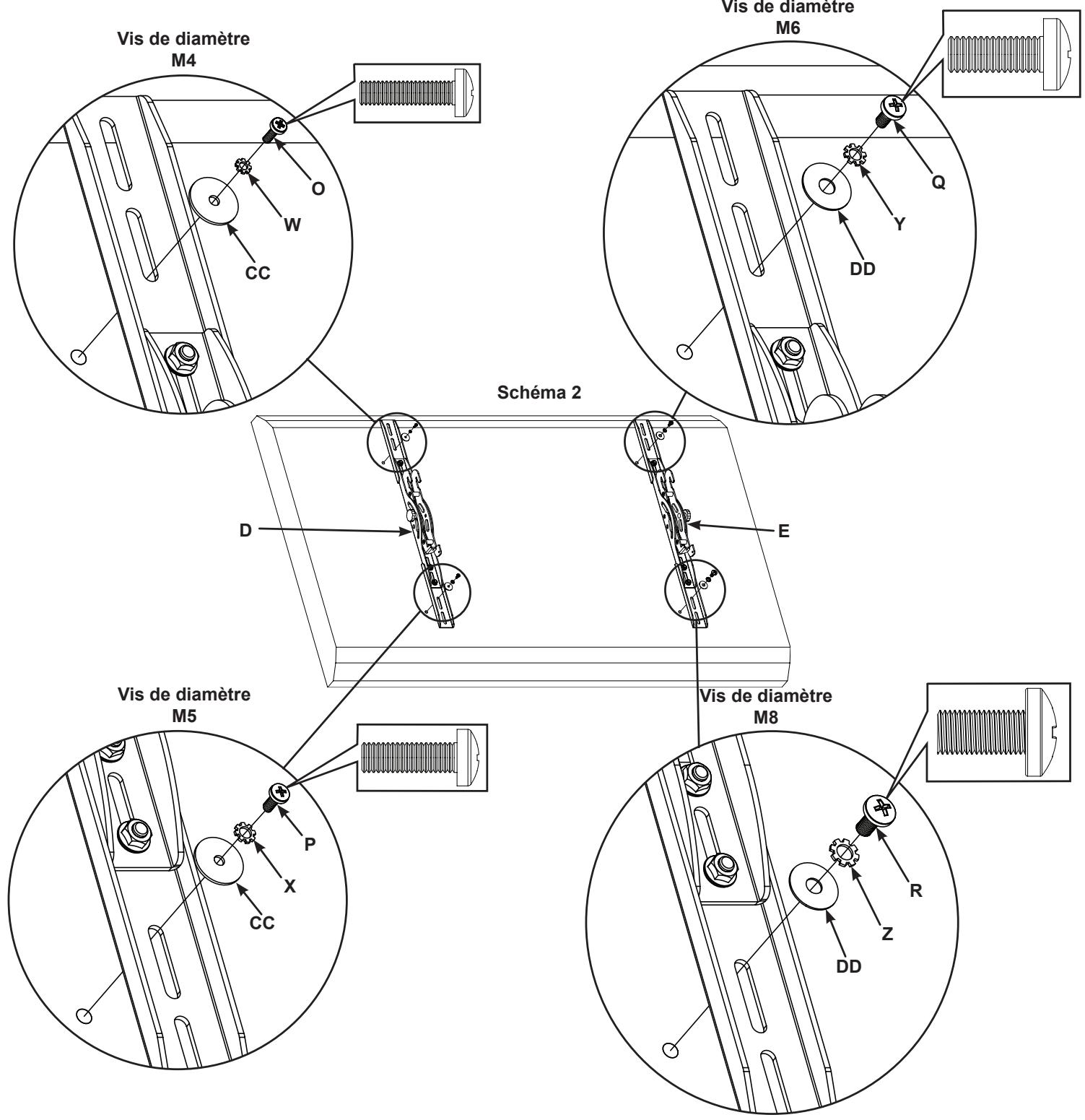

Étape 2 : Fixation des supports pour inclinaison du moniteur sur un téléviseur à panneau arrêté plat

REMARQUE : pour les téléviseurs à panneau arrêté courbé ou ceux dont l'insert filtre est difficilement accessible, passez directement à l'étape 3.

Déterminez le diamètre de la vis (O, P, Q, R) dont votre téléviseur a besoin en les vissant à la main dans l'insert filtré du panneau arrêté du téléviseur. Si vous ressentez une résistance, arrêtez immédiatement.

Dès que vous avez trouvé la vis qui convient (O, P, Q, R), reportez-vous au schéma correspondant ci-dessous et enfilez la vis dans la rondelle de blocage appropriée (W, X, Y, Z), la rondelle correspondante (CC, DD), le support pour inclinaison du moniteur (D, E) ou l'extension du support de moniteur (B) et finalement le téléviseur.

Assurez-vous que les supports pour inclinaison du moniteur (D, E) sont centrés verticalement et au même niveau l'un par rapport à l'autre.

Serrez les vis (O, P, Q, R) afin de fixer solidement les supports pour inclinaison du moniteur (D, E) au téléviseur.

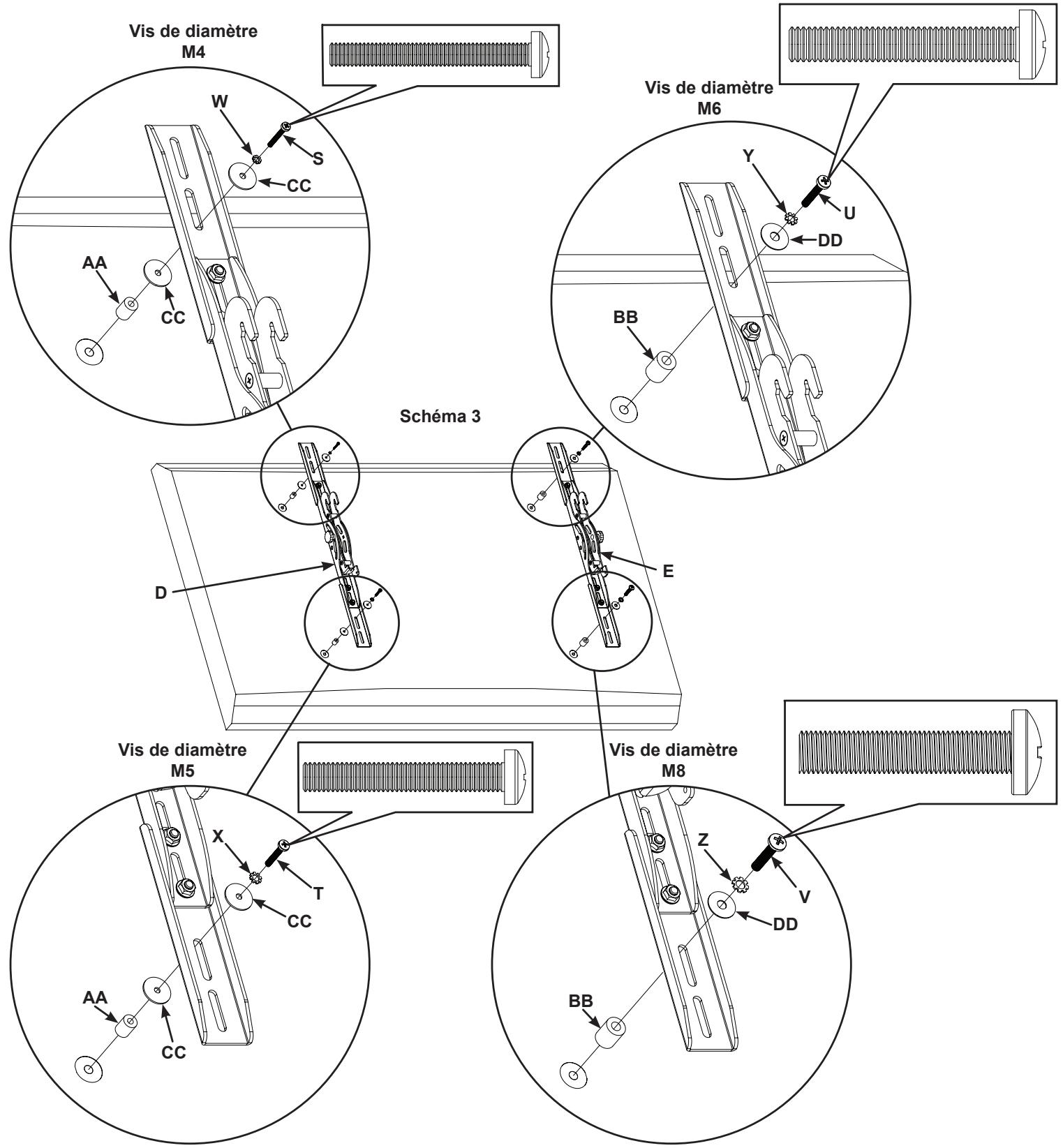

Étape 3 : Montage des supports pour inclinaison du moniteur sur un téléviseur à panneau arrondi courbé ou dont l'insert filtré est difficilement accessible

Remarque : après avoir terminé l'étape 3, passez directement à l'étape 6.

Déterminez le diamètre de la vis (S, T, U, V) dont votre téléviseur a besoin en les vissant à la main dans l'insert filtre du panneau arrière du téléviseur. Si vous ressentez une résistance, arrêtez immédiatement.

Dès que vous aurez trouvé la vis qui convient (S, T, U, V), reportez-vous au schéma correspondant ci-dessous et enfilez la vis dans la rondelle de blocage appropriée (W, X, Y, Z), la rondelle correspondante (CC, DD), le support pour inclinaison du moniteur (D, E) ou l'extension du support de moniteur (B), une deuxième rondelle (CC, de diamètres M4/M5 uniquement), une entretoise (AA, BB) et finalement le téléviseur.

Assurez-vous que les supports pour inclinaison du moniteur (D, E) sont centrés verticalement et au même niveau l'un par rapport à l'autre. Serrez les vis (S, T, U, V) afin de fixer solidement les supports pour inclinaison du moniteur (D, E) au téléviseur.

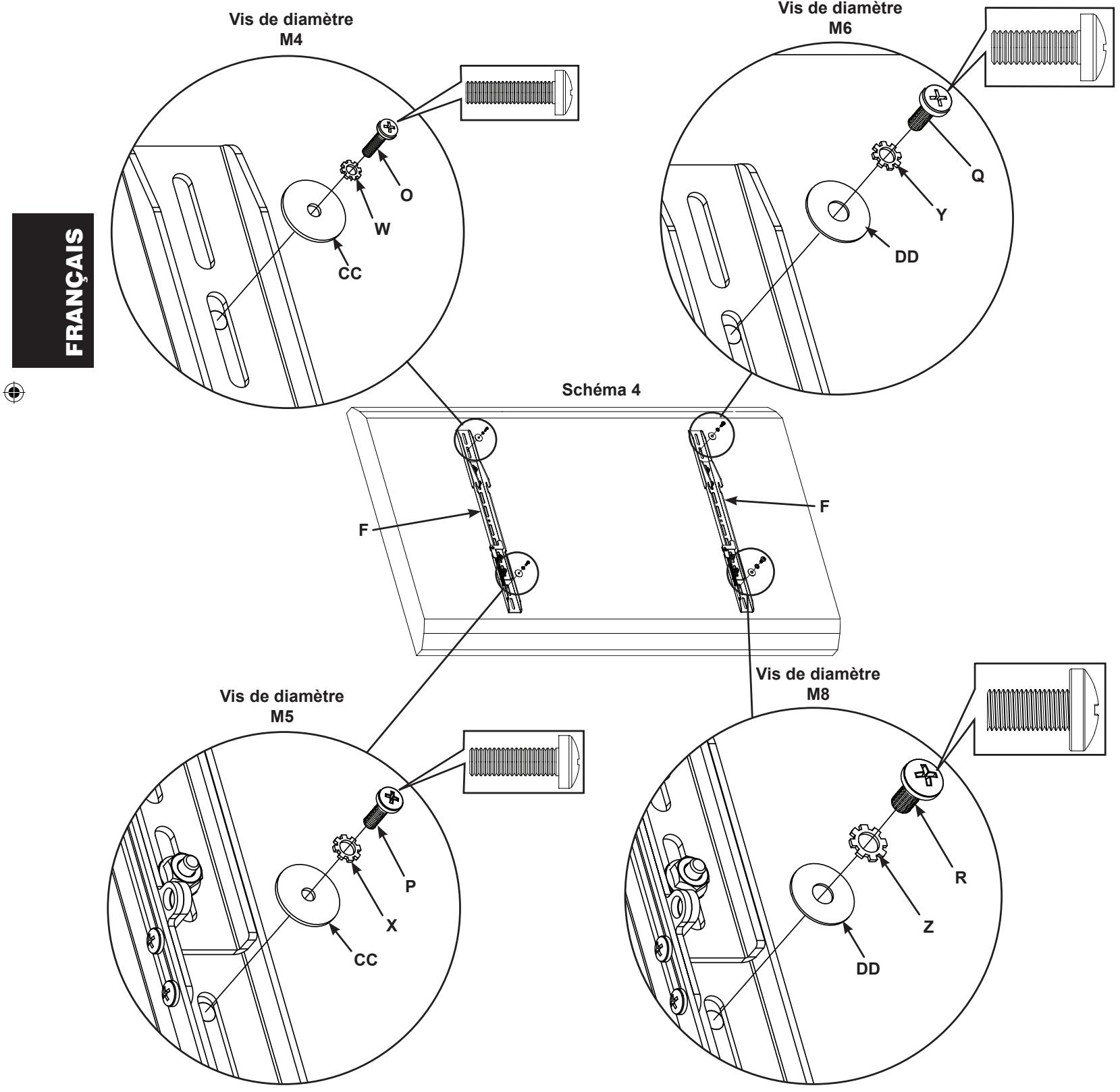

Étape 4 : montage des supports de moniteur fins sur un téléviseur à panneau arrêté plat

REMARQUE : pour les téléviseurs à panneau arrêté courbé ou ceux dont l'insert filtre est difficilement accessible, passez directement à l'étape 5.

Déterminez le diamètre de la vis (O, P, Q, R) dont votre téléviseur a besoin en les vissant à la main dans l'insert filtré du panneau arrière du téléviseur. Si vous ressentez une résistance, arrêtez immédiatement.

Dès que vous aurez trouvé la vis qui convient (O, P, Q, R), reportez-vous au schéma correspondant ci-dessous et enfilez la vis dans la rondelle de blocage appropriée (W, X, Y, Z), la rondelle correspondante (CC, DD), le support de moniteur fin (F) ou l'extension du support de moniteur (B) et finalement le téléviseur.

Assurez-vous que les supports de moniteur fins (F) sont centrés verticalement et au même niveau l'un par rapport à l'autre.

Serrez les vis (O, P, Q, R) afin de fixer solidement les supports de moniteur fins (F) au téléviseur.

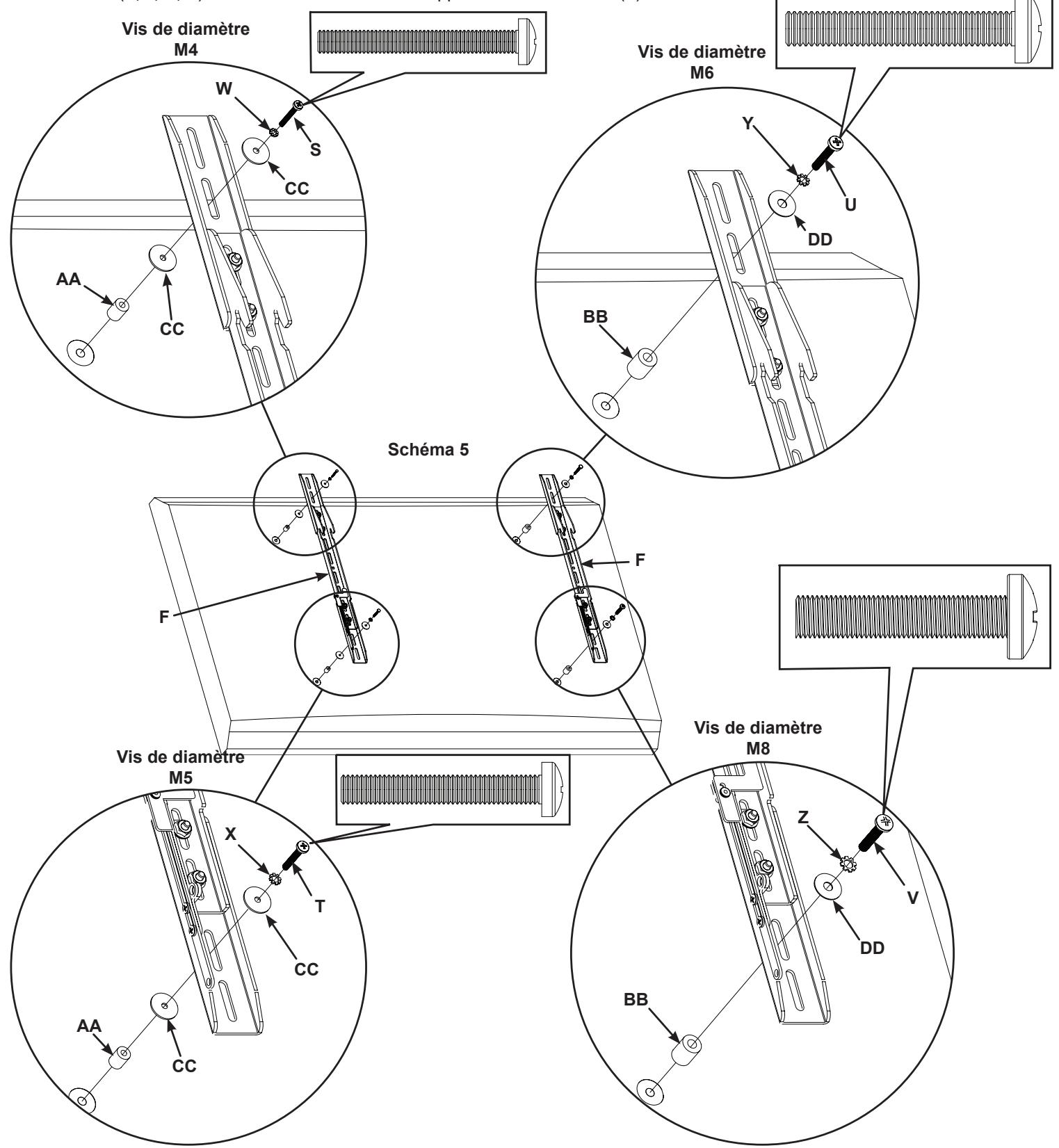

Étape 5 : montage des supports de moniteur fins sur un téléviseur à panneau arrêté courbé ou dont l'insert filtré est difficilement accessible

Déterminez le diamètre de la vis (S, T, U, V) dont votre téléviseur a besoin en les vissant à la main dans l'insert filtré du panneau arrière du téléviseur. Si vous ressentez une résistance, arrêtez immédiatement.

Dès que vous avez trouvé la vis qui convient (S, T, U, V), reportez-vous au schéma correspondant ci-dessous et enfilez la vis dans la rondelle de blocage appropriée (W, X, Y, Z), la rondelle correspondante (CC, DD), le support de moniteur à profil bas (F) ou l'extension du support de moniteur (B), une deuxième rondelle (CC, de diamètres M4/M5 uniquement), une entretoise (AA, BB) et finalement le téléviseur.

Assurez-vous que les supports de moniteur fins (F) sont centrés verticalement et au même niveau l'un par rapport à l'autre.

Serrez les vis (S,T,U,V) afin de fixer solidement les supports de moniteur fins (F) au téléviseur.

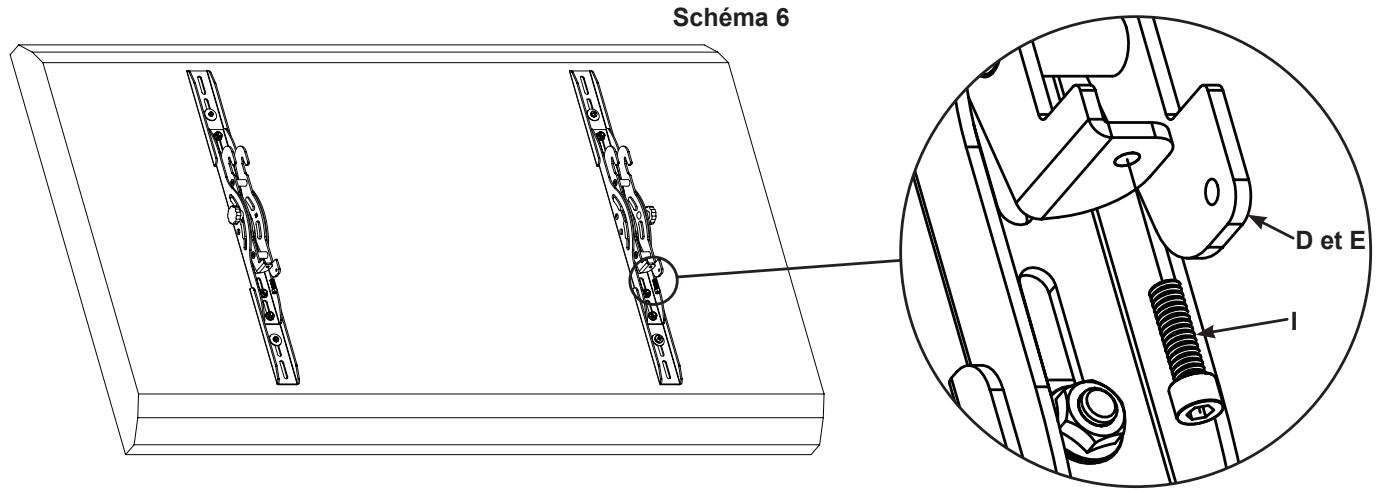

Étape 6 : ajout des vis de sécurité (supports pour inclinaison du moniteur uniquement)

Vissez une vis de sécurité (I) dans la partie inférieure de chaque support pour inclinaison du moniteur (D et E) à une distance d'environ 0,6 cm, comme indiqué sur le schéma 6.

REMARQUE: ne serrez pas la vis de sécurité (I). La vis de sécurité est resserrée une fois que le téléviseur et les supports pour inclinaison du moniteur (D et E) ont été fixés à la plaque murale (A).

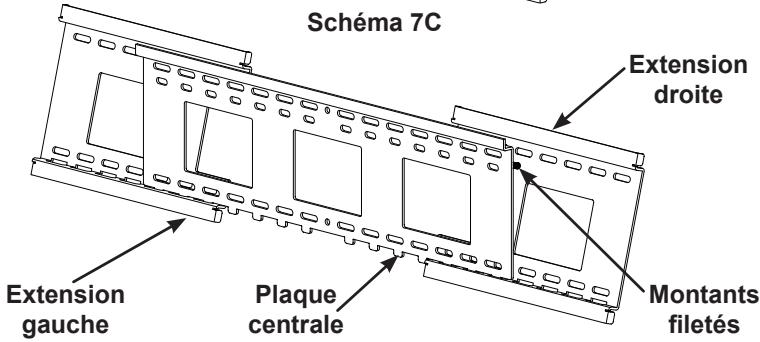

Étape 7: configuration de la plaque murale

La plaque murale (A) peut être ajustée en largeur entre 68,6 et 106,7 cm. Déterminez la largeur de la plaque murale selon les critères suivants :

Largeur du téléviseur (la plaque murale devrait être configurée de manière à ce que sa largeur totale soit inférieure à la largeur hors tout du téléviseur) Largeur de la configuration des trous de montage du téléviseur (la plaque murale doit dépasser d’au moins 5,1 cm la distance horizontale entre les inserts filetés à l’arrière du téléviseur) - Espacement des montants (Sanus Systems recommande de fixer la plaque murale à trois montants pour les téléviseurs de plus de 56,7 kg)

Pour modifier la largeur de la plaque murale (A) :

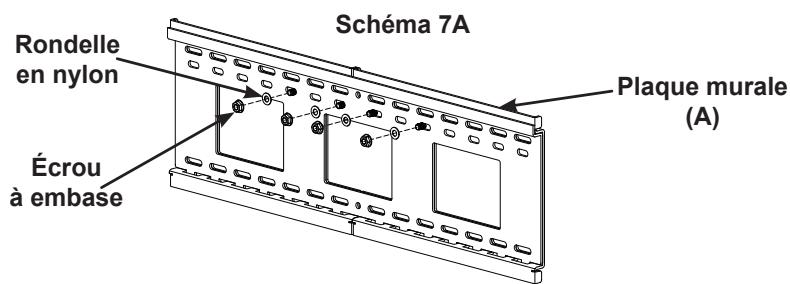

Retirez tous les écrous à embase et les rondelles en nylon, comme indiqué sur le schéma 7A

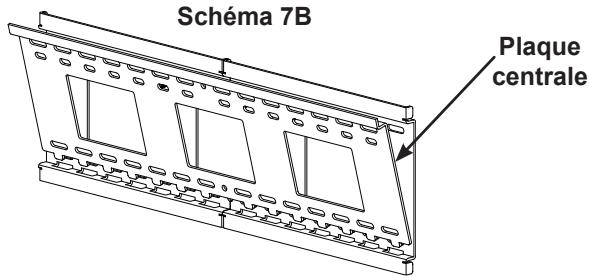

Détachez la plaque centrale de la plaque murale (A), comme indiqué sur le schéma 7B.

Séparez les extensions gauche et droite de la plaque murale (A) et fixez-les de manière à ce que la distance entre les rebords extérieurs corresponde à la largeur désirée ; puis insérez la plaque centrale de sorte que les dents en partie inférieure s'encastrent dans les fentes des extensions gauche et droite, en veillant à ce que les montants filétés s'emboitent dans les trous de la rangée centrale de la plaque centrale, comme indiqué sur le schéma 7C.

À l'aide des écrous à embase et des rondelles en nylon précédemment retirés, fixez les extensions droite et gauche à la plaque centrale, comme indiqué sur le schéma 7D et resserrez solidement les écrous.

Étape 8 : Montage de la plaque murale ; les options suivantes sont fournies : ossature de bois, brique, béton monolithe et parpaings.

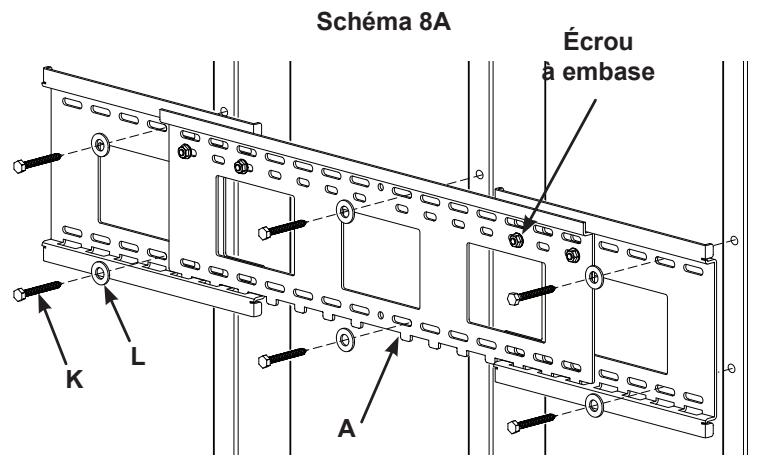

Montage sur ossature de bois :

ATTENTION: ne serrez pas excessivement les tire-fond (K). Serrez seulement les tire-fond jusqu'à ce que la rondelle (L) soit tirée fermement contre la plaque murale (A).

REMARQUE : la plaque murale (A) doit être fixée sur deux ou trois montants séparés d'au moins 30,5 cm et il est recommandé d'utiliser trois montants pour les téléviseurs de plus de 56,7 kg.

Utilisez un détecteur de montants de haute qualité pour localiser deux ou trois montants adjacents ; puis, en vous servant de la plaque murale (A) comme gabarit, marquez un repère sur chaque montant à l'aide de la rangée supérieure des fentes de la plaque murale et de la fente correspondante dans la rangée inférieure.

Percez un avant-trou de 2,5 pouces dans les montants à l'aide d'une mèche de 3/16 pouce. Placez la plaque murale (A) de manière à orienter la surface plate contre le mur et les écrous à embase vers le haut; puis fixez la plaque à l'aide des tirefonds (K) et des rondeilles de tirefond (L), comme indiqué sur le schéma 8A.

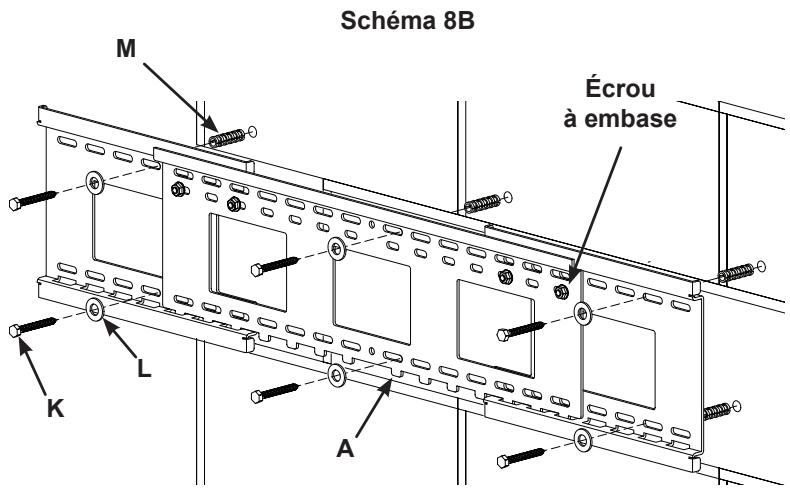

Montage sur brique, béton monolithe et parpaings :

Utilisez la plaque murale (A) comme gabarit pour marquer six repères sur le mur. Trois dans la rangée supérieure des fentes et les trois autres directement au-dessous dans la rangée inférieure.

Attention: ne percez jamais dans le mortier situé entre les parpaings.

Percez soigneusement un avant-trou de 2,5 pouces de profondeur avec une mèche à maçonnerie de 1/2 pouce.

Insérez une vis d'ancrage pour béton (M) dans chacun des avant-trous de manière à ce qu'elle affleure la surface du béton, de la brique ou du parpaing, même si celle-ci est recouverte d'une cloison sèche ou d'un autre matériel.

Placez la plaque murale (A) de manière à orienter la surface plate contre le mur et les écrous à embase vers le haut ; puis fixez la plaque sur le mur à l'aide des six tire-fond (K) et des rondelles de tire-fond (L), comme indiqué sur le schéma 8B.

Étape 9 : Suspension du téléviseur sur la plaque murale

ATTENTION : dans certains cas, l'intervention de deux personnes est nécessaire pour soulever le téléviseur ! Sanus Systems n'assume aucune responsabilité quant aux blessures corporelles ou aux dommages matériels.

ATTENTION : les supports du moniteur doivent être accrochés aux panneaux d'extension gauche et droit de la plaque murale. Ils ne doivent pas être fixés directement sur la plaque centrale.

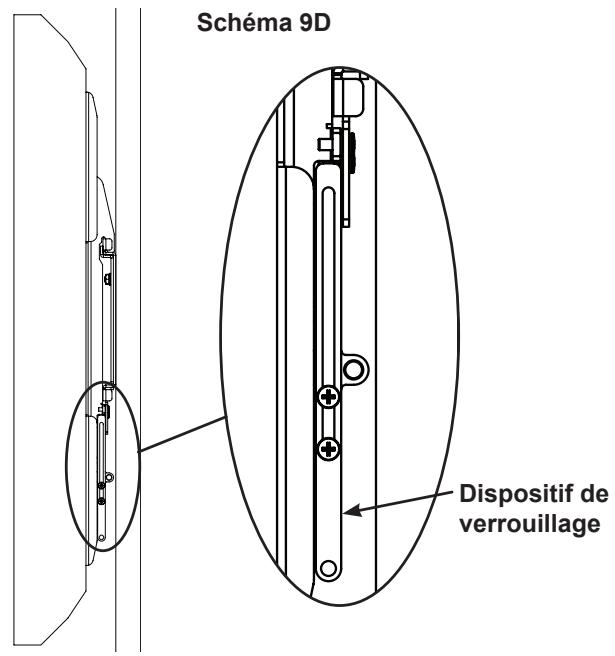

REMARQUE : pour le support de moniteur fin, assurez-vous que le dispositif de verrouillage est en position ouverte.

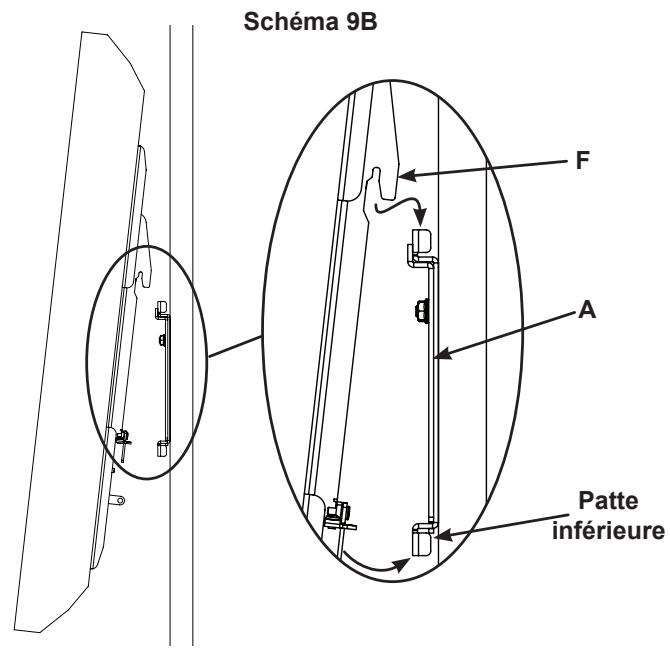

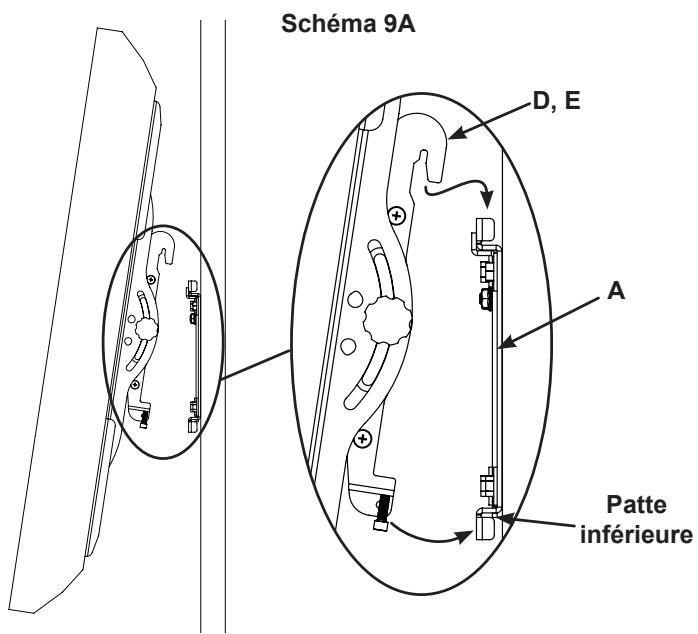

Accrochez les supports pour inclinaison du moniteur (D, E), comme indiqué sur le schéma 9A, ou les supports de moniteur fins (F), comme indiqué sur le schéma 9B, par-dessus la partie supérieure de la plaque murale (A) ; puis laissez le bas des supports du moniteur s'encastrer dans la partie inférieure de la plaque murale.

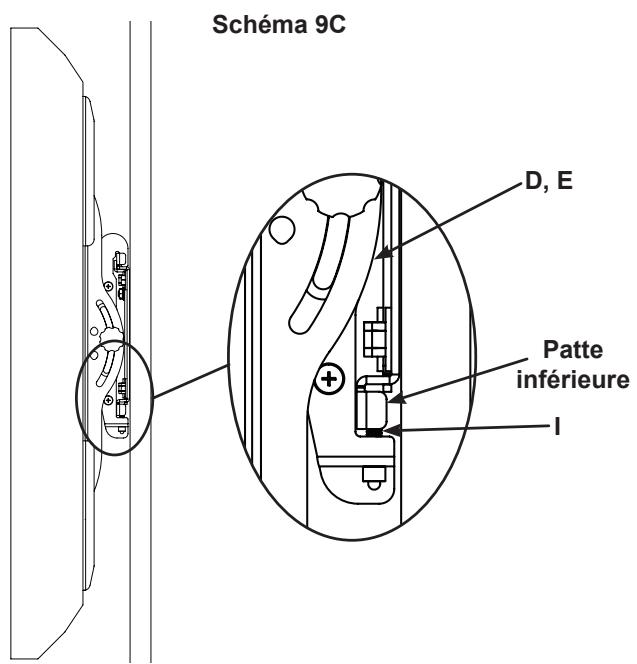

Sur les supports pour inclinaison du moniteur (D, E), serrez les vis de sécurité (I) à l'aide de la clé Allen (J) de manière à ce qu'elles reposent derrière la patte inférieure de la plaque murale (A), comme indiqué sur le schéma 9C ou faites pivoter le dispositif de verrouillage vers le bas sur les supports de moniteurs (F), comme indiqué sur le schéma 9D.

Sur les supports pour inclinaison du moniteur (D, E) uniquement, régalez la tension des boutons et vous pourrez désormais ajuster votre nouveau téléviseur à écran plat sans avoir à resserrer les boutons.
