Marque	MB QUART
Modèle	DKG113
Catégorie	Enceinte de voiture
Type	Haut-parleur Hi-Fi pour voiture
Configuration	Système 2 voies
Composants	Tweeter, Woofer, Filtre passif
Diamètre du grave	16,5 cm (6,5 pouces)
Diamètre de l'aigu	2,5 cm (1 pouce)
Puissance nominale (RMS)	50 W
Puissance maximale	150 W
Impédance	4 ohms
Sensibilité	90 dB
Matériau de la membrane	Polypropylène
Dimensions de découpe	14,5 cm
Profondeur de montage	6,5 cm
Poids	1,2 kg (par paire)
Accessoires fournis	Grilles de protection, Anneaux de montage, Filtre, Vis
Alimentation	Passive (nécessite amplificateur externe)
Fonctions	Reproduction sonore Hi-Fi, Filtrage intégré
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Débrancher la batterie avant montage, ne pas toucher la membrane
Pièces détachées	Grilles avant, joints d'étanchéité
Garantie	Conserver le reçu de caisse

FOIRE AUX QUESTIONS - DKG113 MB QUART

Comment installer les haut-parleurs DKG113 ?

Lisez soigneusement la notice d'installation. Débranchez la borne moins de la batterie pour éviter les courts-circuits. Assurez-vous qu'aucun mécanisme (vitre, etc.) ne gêne derrière le support. Utilisez les anneaux de montage et grilles fournis.

Quel est le diamètre de découpe nécessaire pour le woofer ?

Le diamètre de découpe typique est d'environ 14,5 cm. Vérifiez l'espace libre derrière le panneau avant de percer.

Comment brancher le filtre de fréquence ?

Le filtre passif se connecte entre l'amplificateur et les haut-parleurs : l'entrée du filtre reçoit le signal amplifié, puis les sorties tweeter et woofer sont reliées aux bornes correspondantes. Respectez la polarité (+/-).

Puis-je installer ces enceintes sans amplificateur ?

Non, ces haut-parleurs sont passifs et nécessitent un amplificateur externe pour fonctionner correctement. Une connexion directe à l'autoradio peut endommager l'enceinte ou fournir une puissance insuffisante.

Quelle est la puissance recommandée de l'ampli ?

Pour des performances optimales, utilisez un ampli délivrant entre 25 et 75 watts RMS par canal sous 4 ohms. La puissance nominale des enceintes est de 50 W RMS.

Comment protéger les membranes lors du montage ?

Ne touchez pas la surface sensible de la membrane des aigus et des graves. Évitez de couper ou pincer sur le châssis du haut-parleur. Utilisez les grilles de protection fournies.

Que faire si le son est distordu ?

Vérifiez la puissance de l'amplificateur : une distorsion peut provenir d'un ampli saturé (trop faible puissance). Assurez-vous que le filtre est correctement branché et que les haut-parleurs ne sont pas en court-circuit avec la carrosserie.

Comment nettoyer les haut-parleurs ?

Nettoyez les grilles et la surface extérieure avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau qui pourraient endommager la membrane.

Où trouver les pièces de rechange ?

Contactez le service client MB QUART par email ([e-mail]) ou téléphone ([phone]) pour commander des grilles avant, joints d'étanchéité ou autres accessoires.

Quelle est la garantie ?

Conservez le reçu de caisse pour faire valoir la garantie. La durée exacte n'est pas spécifiée dans la notice, contactez MB QUART pour plus d'informations.

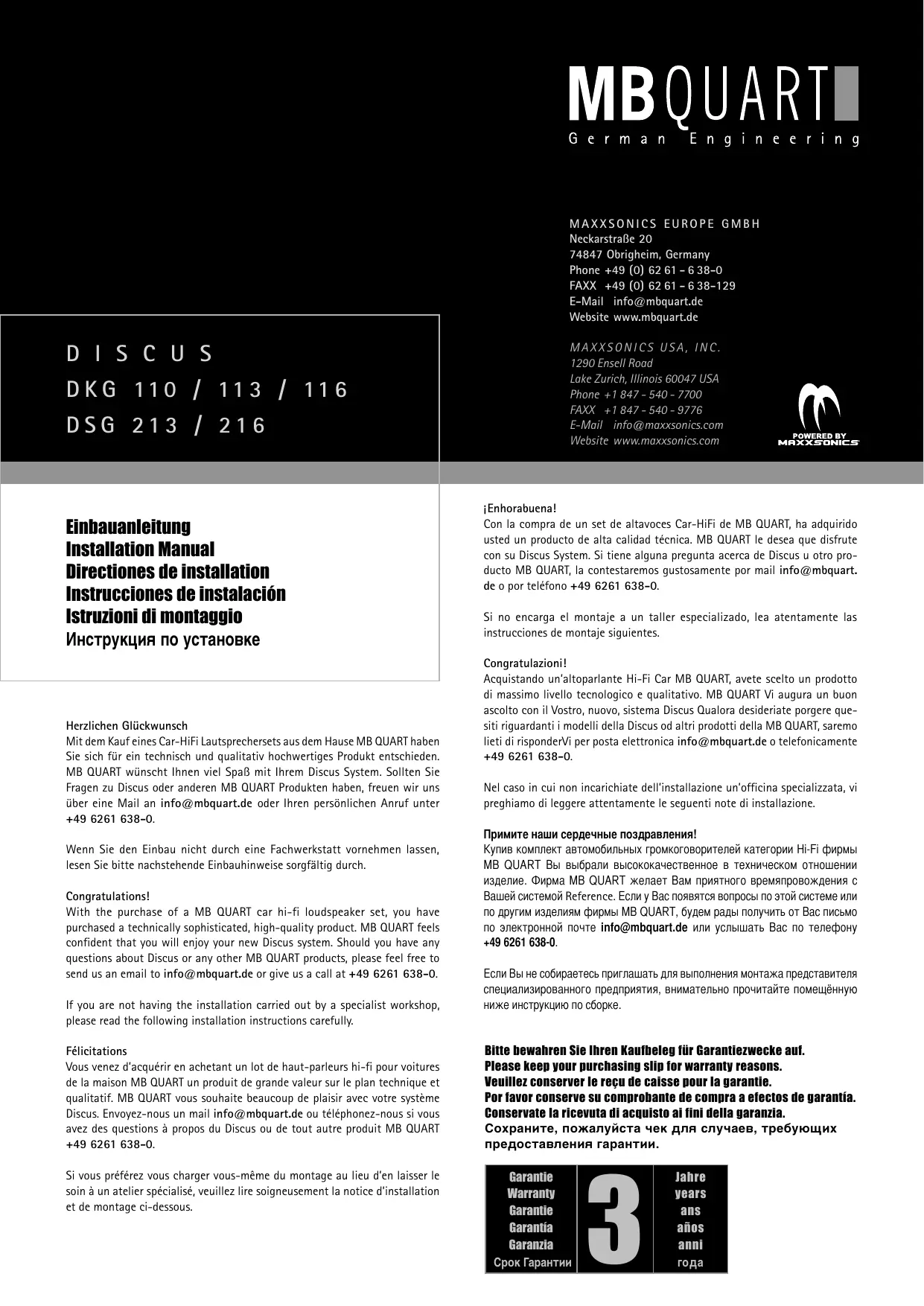

MODE D'EMPLOI DKG113 MB QUART

Vous venez d'acquérir en achetant un lot de haut-parleurs hi-fi pour voitures de la maison MB QUART un produit de grande valeur sur le plan technique et qualitatif. MB QUART vous souhaite beaucoup de plaisir avec votre système Discus. Envoyez-nous un mail [e-mail] ou téléphonez-nous si vous avez des questions à propos du Discus ou de tout autre produit MB QUART [phone].

Si vous préférez vous charger vous-même du montage au lieu d'en laisser le soin à un atelier spécialisé, veuillez lire soigneusement la notice d'installation et de montage ci-dessous.

Veuillez conserver le reçu de caisse pour la garantie.

Respectez lors du montage et de l'utilisation du haut-parleur les directives de sécurité concernant les pièces de carrosserie porteuses, les spécifications du Service des Mines ainsi que les consignes du constructeur automobile. Protégez vos haut-parleurs lors du montage et de l'utilisation de toute dégradation, projection d'eau et surcharge. Débranchez pendant le montage la borne moins de la batterie du véhicule afin d'éviter tout court-circuit éventuel. Veuillez ne pas toucher la surface sensible de la membrane des aigus et des graves. N'utilisez jamais le châssis du haut-parleur pour couper ou pincer dessus.

Veillez, avant de monter les composants des haut-parleurs, à ce qu'il n'y ait rien derrière le support, comme par exemple le mécanisme de vitre. Veillez également à ce que la distance entre la grille frontale et les éléments fonctionnels comme par exemple le lève-vitre ou la poignée de portière soit suffisante.

Possibilités de montage des aigües

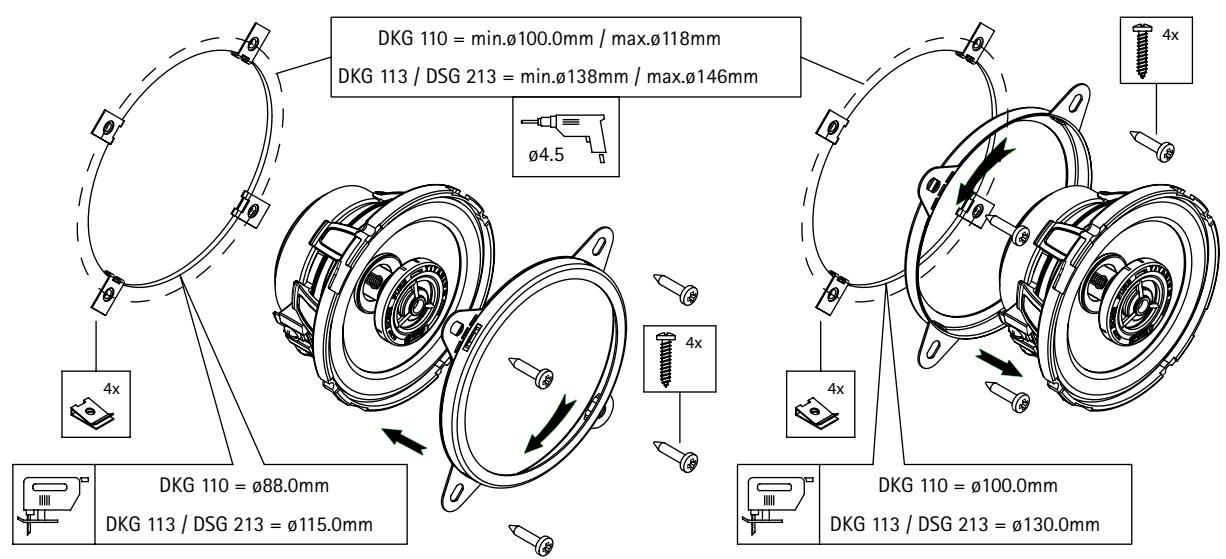

DKG 110 / DKG 113 / DSG 213

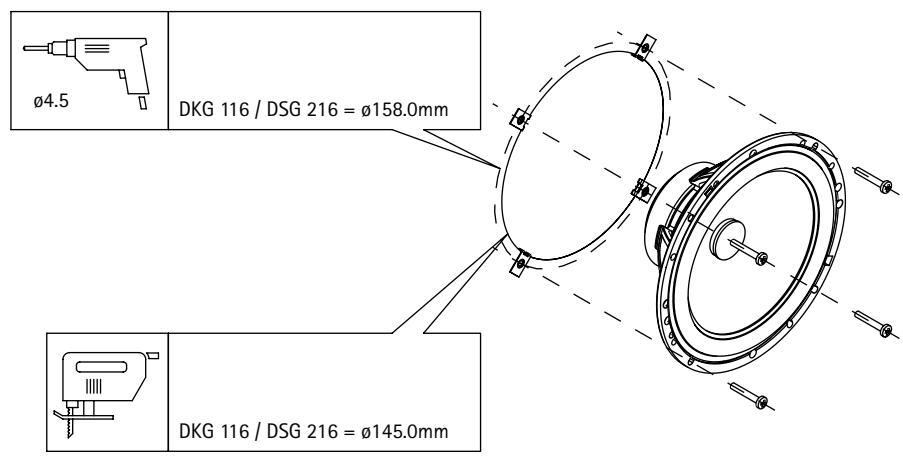

DKG 116 / DSG 216

Einbauhinweise Tieftöner mit Einbauring und Gitter Mounting instructions - woofer with mounting ring and grille Instructions de montage des graves avec anneau de encastrement grille Indicaciones de montaje del altovoz de graves con marco interior y revilla Istruzioni di montaggio di un altoparlante per basse frequenze con l'impiego dell'anello adattatore e della rete di protezione

Consignes de branchement du filtrage de fréquence
