Type de produit	Réfrigérateur avec compartiment congélateur 4 étoiles
Marque	BORETTI
Modèle	BRV88
Dimensions (L x P x H)	560 x 550 x 880 mm
Classe climatique	SN (10°C à 32°C), N (16°C à 32°C), ST (18°C à 38°C), T (18°C à 43°C)
Tension / Fréquence	220-240 V / 50 Hz
Réfrigérant	Hydrocarbures (écologique, sans CFC)
Dégivrage réfrigérateur	Automatique (eau évacuée vers bac arrière)
Dégivrage congélateur	Manuel (à effectuer quand couche de givre ≈ 4 mm)
Éclairage intérieur	Ampoule (puissance max indiquée sur diffuseur)
Thermostat	Réglage continu de la température (arrêt à position « O »)
Capacité de congélation	Indiquée sur la plaque signalétique (pouvoir max / 24h)
Tablettes	Amovibles et réglables en hauteur (glissières latérales)
Balconnets de contre-porte	Repositionnables en hauteur
Contrôle d'humidité	Fentes réglables sur clayette en verre (bac à légumes)
Sens d'ouverture de porte	Réversible (livrée ouverture droite)
Installation	Encastrable (instructions fournies)
Matériaux recyclables	Oui (emballages et composants marqués)
Entretien	Nettoyage à l'eau tiède savonneuse, sans abrasifs
Service après-vente	Contacter le SAV le plus proche, pièces originales

FOIRE AUX QUESTIONS - BRV88 BORETTI

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position « O » (arrêt). Pour plus de froid, tournez vers les chiffres élevés ; pour moins de froid, vers les chiffres bas. La position moyenne est généralement recommandée.

Que faire en cas de coupure de courant ?

Évitez d'ouvrir la porte. Si la coupure dure moins de 6 à 8 heures et que le congélateur est plein, les aliments ne risquent pas d'être altérés. Sinon, consommez-les rapidement.

Comment dégivrer le congélateur ?

Placez le thermostat sur « O » ou débranchez l'appareil. Sortez les aliments et maintenez la porte ouverte. Placez un récipient sous l'ouverture de vidange et retirez le bouchon. Une fois le dégivrage terminé, épongez et remettez le bouchon. Rebranchez et attendez 2-3 heures avant de remettre les aliments.

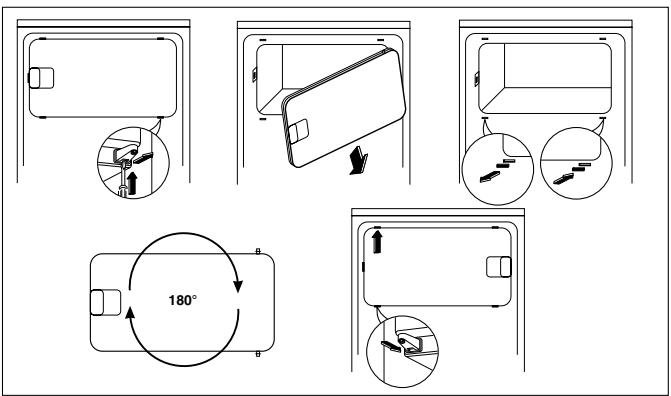

Puis-je changer le sens d'ouverture de la porte ?

Oui, la porte est réversible. Dévissez le pivot supérieur et inférieur, repositionnez-les du côté opposé, puis remettez la porte en place. Suivez les instructions détaillées dans la notice.

Comment nettoyer l'intérieur de l'appareil ?

Utilisez de l'eau tiède avec un peu de bicarbonate de soude. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs, de poudre à récurer ni d'éponge métallique.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

L'orifice d'évacuation de l'eau de dégivrage est probablement bouché. Nettoyez-le périodiquement à l'aide du bâtonnet fourni, situé dans l'orifice central de la gouttière.

Que faire si l'ampoule d'éclairage ne s'allume pas ?

Vérifiez d'abord qu'elle est bien vissée. Si le problème persiste, remplacez-la par une ampoule de même puissance (maximale indiquée sur le diffuseur). Débranchez l'appareil avant toute manipulation.

Comment congeler des aliments frais ?

Placez les aliments en portions dans le compartiment congélateur. Il n'est pas nécessaire de modifier le réglage du thermostat, mais pour une congélation plus rapide, tournez-le vers une position plus froide. Veillez à ne pas descendre sous 0°C dans le réfrigérateur.

Quels aliments ne faut-il pas mettre au réfrigérateur ?

Les bananes, pommes de terre, oignons et ail ne doivent pas être placés dans le réfrigérateur, sauf s'ils sont conditionnés. Évitez aussi les bouteilles et boissons gazeuses dans le congélateur.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE). Le symbole de poubelle barrée sur l'étiquette le rappelle.

MODE D'EMPLOI BRV88 BORETTI

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs. Si cet appareil, muni de fermeture magnétique, doit être employé pour en replacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté. Cela dans le but d'éviter que des enfants puissent s'y renfermer et se mettre ainsi en danger de mort.

Ces avertissements sont disponibles pour votre sûreté et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil.

Sûreté

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Débranche toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les batonnets glacés à leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide. L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Évitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés) : un emplacement optimal est la cave.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple), à moins que le fabricant ne les ait approuvés.

Service/réparation

• Une éventuelle modification à l'installation électrique de votre maison qui aurait été nécessaire pour l'installation de l'appareil ne devra être

effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.

Installation

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important : en cas de dommage au câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente. L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation. - À cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Utilisation

• Les réfrigerateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons. Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiantes descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et condensation, il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement. N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que une spatule en plastique.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrêt de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériels utilisés dans cet appareil identifiés par le symbole sont recyclables.

Élimination des vieux appareils

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Renseignements pour l'elimination des matériaux d'emballage

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer. Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par exemple :

Les exemples portent les symboles suivants:

PE pour polyéthylène** 02 = PE-HD; 04 = PE-LD

PP pour le polypropylène

PS pour le polystyrène

Pièces en matière plastique

Pour faciliter l'élimination et : ou le recyclage des matériaux, la plupart des pièces de l'appareil ont une contre-marque qui en facilite l'identification.

Sommaire

Avertissements et conseils importants 13

Renseignements pour l'élimination des matériaux d'emballage 14

Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération - Congélation 15

Utilisation - Conservation des produits surgelés - Décongélation - Glaçons - Tablettes amovibles...

Positionnement des balconnets de la contre-porte - Contrôle de l'humidité 16

Conseils - Conseils pour la réfrigeration - Conseils pour la congélation - Conseils pour la surgélation 17

Entretien - Nettoyage - Arrêt prolongé - Changement de l'ampoule 18

Entretien - Dégivrage - Anomalie de fonctionnement 19

Installation - Emplacement - Branchement électrique 20

Installation - Instructions pour l'encastrement 21

Installation - Reversibilité de la porte 23

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonnée, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique.

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est régée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les nombres les plus bas ou bien diminuée (plus froid) en le tournant vers les nombres les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

température ambiante; fréquence d'ouverture des portes; - quantité d'aliments conservés; - emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance avec le symbole «O».

Important

Si le thermostat est réglé sur la position de froid

maximum, lorsque la température ambiantes est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve; - couvrez les aliments, surtout s'ils sont aromatiques; - placez les denrées de façon à ce que l'air puisse circuler tout autour.

Congélation

Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps. Pour congeler les aliments frais, il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel. Toutefois, si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur.

Dans ce cas, il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

Attention

En cas de coupure de courant, abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le congélateur est rempli, il n'y a pas de risque d'altération pour les aliments. En cas contraire, vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Tabletes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets.

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Contrôle de l'humidité

Un dispositif muni de fentes (réglables au moyen d'un levier coulissant) a été assemblé à la clayette en verre de manière à pouvoir régler la température dans le tiroir des fruits et légumes.

Avec les fentes fermées, la température et l'humidité seront plus élevées.

Avec les fentes ouvertes, la température et l'humidité seront plus basses.

Décongélation

Avant d'être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire : dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur.

N'employez pas d'objet métallique pour décoller les bacs à glace.

Où placer les denrées?

Viandes (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps; les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
• préparé de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire; enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congeler en contact avec des denrées déjà congelées, pour éviter d'enlever la température;
• les aliments maigrés se conservent moins bien et plus longtemps que les gras; le sel réduit la durée de conservation;
• Ne consommez pas les batonnets glacés tout de suite après les avoir sortis du congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures : indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
• sur la contre-porte ou sur la fiche (lorsqu'il y en a une), il y a des dessins d'animaux et de denrées alimentaires auxquels correspondent des mois (en chiffres), indiquant le temps de conservation à partir du moment de la congélation;
• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la surgélation

Comment utiliser ce compartiment au maximum :

• vérifie que les alimentés aient bien été conservés en magasin ; assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartment, dure le moins longtemps possible ;
• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les aliments dégelés ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.

Débranchez l'appareil avant toute opération.

Attention: Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes : débranchez la prise de courant ; videz l'appareil ; dégivrez-le et nettoyez-le à fond ; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée ; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance. L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations voir dans la figure.

La puissance maximale est indiquée sur le diffuseur.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

Dépoussièrez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Dégivrage

Le dégivrage du compartiment réfrigerateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

Nous recommandons de nettoyer périodiquement l'orifice d'évacuation de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigerateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu’il y a une couche épaisse qui s’est formée (de 4 mm environ), en se servant d’une spatule en plastique. Pendant que l’on effectue cette opération, il n’est pas nécessaire de couper le courant ou d’enlever les denrées qui se trouvent dans le compartiment.

Pour effectuer un dégivrage complet, procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure.
4. une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place;
5. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. Après 2-3 heures de fonctionnement, l'appareil est à nouveau prêt pour la conservation des produits surgelés.

Important:

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L'élevation de température des denrées congélées peut diminuer leur durée de conservation.

Anomalie de fonctionnement

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement continue, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, four ou rayons solaires trop intenses).

Pour l'encastrement, rapportez-vous aux instructions relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau.

Tolerance admise: ± 6%

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise de terre qui marche.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu expressément. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Réversibilité de la porte

L'appareil est livré avec l'ouverture à droite.

Pour changer le sens d'ouverture de la porte, suivez les indications ci-dessous avant l'installation.

1. Dévissez le pivot supérieur et enlevez l'entretoise
2. Dégagez la porte
3. Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.
4. Remettez la porte en place, insérez la pièce d'écartement et revissez le pivot supérieur sur le côté opposé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 87/308 CEE du 2.6.87 concernant la suppression des interférences radioélectriques
• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

Important: L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Dimensions de la niche

Hauteur (1) 880 mm 1225 mm

Profondeur (2) 550 mm 550 mm

Largeur (3) 560 mm 560 mm

La porte de l'appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Veillez à maintenir une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.

Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le câble d'alimentation.

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

Appliquez le joint à pression, entre l'appareil et le meuble.

Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.

Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche.

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez la grille d'aération (B) et le couvre-charnière (E).

Séparer les pièces Ha, Hb, Hc, Hd comme l'indique la figure.

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliqueture le couvercle (Hc) sur la glissière (Ha).

Ouvrir la porte de l'appareil et celle du meuble à environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).
