Type d'appareil	Poêle à bois
Puissance nominale	Non précisé
Rendement	Non précisé
Capacité du foyer	Non précisé
Matériau principal	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type de vitre	Vitre résistante à la chaleur
Type de combustion	Combustion bois
Sortie de fumée	Non précisé
Installation	Fixe, encastrable
Accessoires	Non précisé
Normes et certifications	Non précisé
Garantie	Non précisé
Utilisation	Intérieur
Entretien	Nettoyage régulier recommandé

FOIRE AUX QUESTIONS - H26K HANDOL

Comment allumer le HANDOL H26K ?

Pour allumer le HANDOL H26K, appuyez sur le bouton d'alimentation situé sur le panneau avant pendant quelques secondes jusqu'à ce que le voyant lumineux s'allume.

Que faire si le HANDOL H26K ne charge pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de réinitialiser l'appareil en le débranchant pendant 10 secondes avant de le rebrancher.

Comment régler la température sur le HANDOL H26K ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée. Chaque pression augmentera ou diminuera la température de 1 °C.

Le HANDOL H26K fait un bruit inhabituel, que faire ?

Si vous entendez un bruit inhabituel, vérifiez que l'appareil est sur une surface plane et stable. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Comment nettoyer le HANDOL H26K ?

Pour nettoyer le HANDOL H26K, débranchez l'appareil et utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et n'utilisez pas de produits abrasifs.

Est-il normal que le HANDOL H26K chauffe à l'extérieur ?

Oui, il est normal que le boîtier extérieur du HANDOL H26K chauffe pendant son utilisation, mais il ne doit pas devenir brûlant au toucher. Si c'est le cas, éteignez l'appareil et laissez-le refroidir.

Où puis-je trouver des pièces de rechange pour le HANDOL H26K ?

Vous pouvez trouver des pièces de rechange pour le HANDOL H26K sur le site officiel de HANDOL ou chez des revendeurs agréés.

Quelle est la garantie du HANDOL H26K ?

Le HANDOL H26K est généralement livré avec une garantie de deux ans. Veuillez consulter le manuel d'utilisation pour des détails spécifiques sur les conditions de garantie.

MODE D'EMPLOI H26K HANDOL

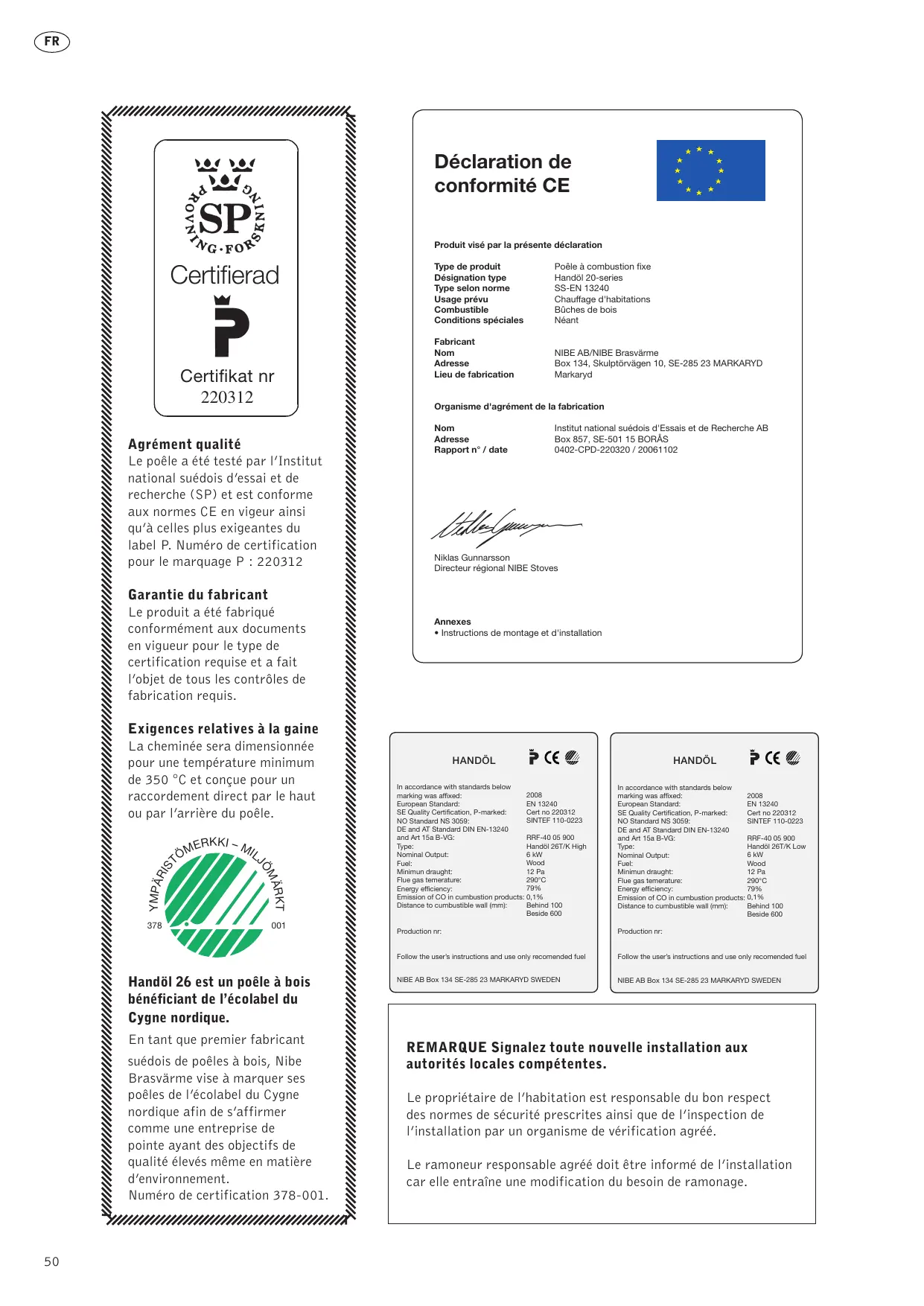

Le poêle a été testé par l'Institut national suédois d'essai et de recherche (SP) et est conforme aux normes CE en vigueur ainsi qu'à celles plus exigeantes du label P. Numéro de certification pour le marquage P : 220312

Garantie du fabricant

Le produit a été fabriqué conformément aux documents en vigueur pour le type de certification requise et a fait l'objet de tous les contrôles de fabrication requis.

Exigences relatives à la gaine

La cheminée sera dimensionnée pour une température minimum de 350°C et donc pour un raccordement direct par le haut ou par l'arrière du poêle.

Handol 26 est un poèle à bois bénéficiant de l'écolabel du cygne nordique.

En tant que premier fabricant suédois de poêles à bois, Nibe Brasvärme vise à marquer ses poêles de l'écolabel du Cygne nordique afin de s'affirmer comme une entreprise de pointe ayant des objectifs de qualité élevés même en matière d'environnement. Numéro de certification 378-001.

Produit visé par la présente déclaration

Type de produit

Désignation type

Type selon norme

Usage prévu

Combustible

Conditions spéciales

Poêle à combustion fixe

Handol 20-series

SS-EN 13240

Chauffage d'habitations

Buches de bois

Néant

Fabricant

Nom

Adresse

Lieu de fabrication

Organisme d'agrément de la fabrication

Nom

Adresse

Rapport n°/date

Institut national suédois d'Essais et de Recherche AB

Box 857, SE-501 15 BORAS

0402-CPD-220320 / 20061102

Niklas Gunnarsson

Directeur régional NIBE Stoves

Annexes

• Instructions de montage et d'installation

Remarque signalez toute nouvelle installation aux autorités locales compétentes.

Le propriétaire de l'habitation est responsable du bon respect des normes de sécurité prescrites ainsi que de l'inspection de l'installation par un organisme de vérification agréé.

Le ramoneur responsable/agréé doit être informé de l'installation car elle entraîne une modification du besoin de ramonage.

Bienvenue dans la famille Handöl. Nous espérons que votre poêle vous donnera entière satisfaction. Notre choix témoigne d'un grand souci de la qualité et de l'esthétique. Notre nouveau poêle Handöl est doté d'un design intemporel qui sera apprécié pendant toute sa longue durée de vie.

C'est aussi un mode de chauffage efficace et respectueux de l'environnement.

Avant de procéder à son installation, veuillez lire attentivement les instructions fournies. Veuillez également lire préalablement le document relatif à la première flambée et à l'utilisation du poêle.

Le poêle devient très chaud lorsqu'il

fonctionne. Certaines surfaces du poêle deviennent très chaudes et peuvent provoquer des brûlures. Une importante quantité de chaleur rayonne par la vitre du poêle. Éloigner les matériaux inflammables à une distance de sécurité suffisante. Un feu qui couve peut entraîner un rapide embrasement des gaz, susceptible de causer des dommages matériels et corporels.

TABLE des matières

Généralités 52

Distance d'installation par rapport

aux murs et au plafond 53

Arrivée d'air 55

Plaque de fond, ramonage 56

Raccordement à la cheminée 57

Montage du parement 58

Montage des pierres oliaires/carrelage, modèle bas 60

Montage des pierres oliaires/carrelage, modèle haut 64

Montage des accessoires - four de cuisson 70

Montage des accessoires - réservoir de chaleur 72

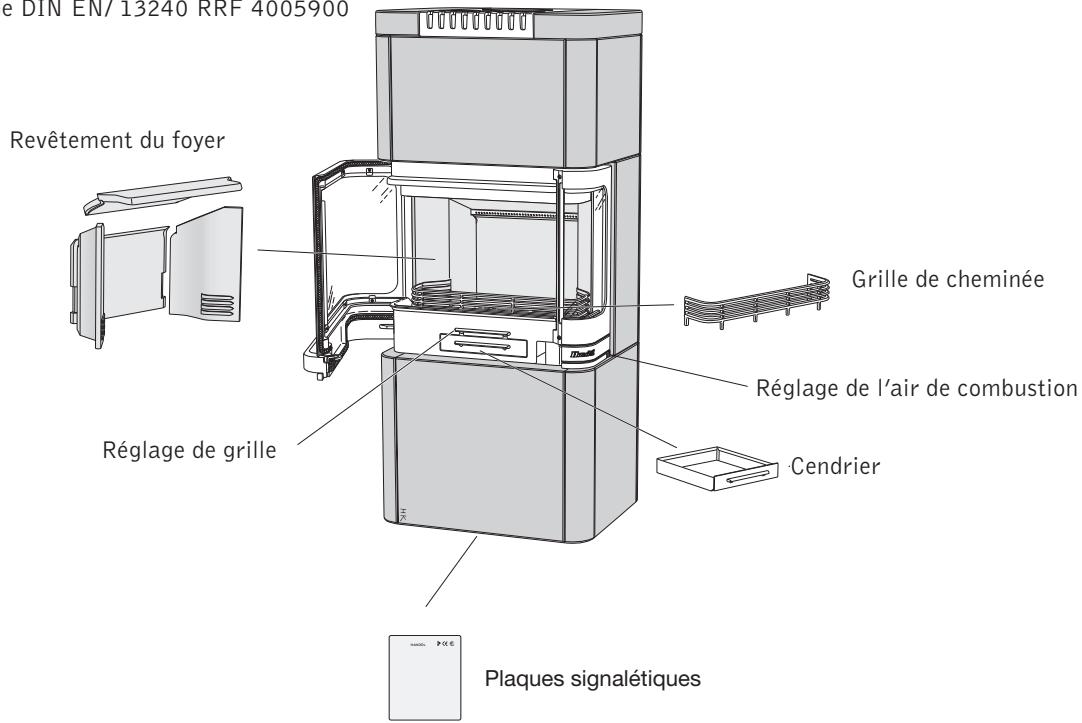

Généralités

Cette notice contient les instructions de montage et d'installation de la gamme de poêles Handöl 20. Pour garantir le

fonctionnement et la sécurité du poêle, il est recommandé de le faire installer par un professionnel. Consultez sur notre site www.handöl.eu les informations sur nos revendeurs afin qu'ils vous indiquent un monteur/agréé.

Des instructions d'allumage et d'utilisation sont également fournies avec le poèle. Lisez-les attentivement et conservez-les pour les consulter ultérieurement.

Le poèle est de type agréé et doit être raccordé à une cheminée dimensionnée pour une température minimale de 350°C dont le diamètre externe est de 150mm. L'air de combustion doit provenir de l'extérieur.

Caractéristiques techniques

Puissance	3-9 kW
Puissance nominale	6 kW
Rendement	jusqu'à 80 %

Modèle	H26T Haut	H26T Bas	H26K Haut	H26K Bas
Poids (kg)	470	420	240	240
Largeurd (mm)	580	580	580	580
Profondeur (mm)	462	462	462	462
Hauteur (mm)	1622	1312	1622	1312

Poids H26T avec four de cuisson : 480 kg

Poids H26K avec four de cuisson : 265 kg

Poids Réserveau de chaleur (Option pour H26 T/K Haut) : 120 kg

Diamètre externe du manchon de raccordement 150mm

Certificat de type conforme à :

Norme européenne EN-13240

Label P décerné par l'Institut suédois de qualité et

d'environnement. Numéro de certification 220312

Norme norvégienne NS 3059, SINTEF 110-0223

Norme allemande DIN EN/13240 RRF 4005900

Déclaration de construction

L'installation du foyer et la réalisation de la cheminée exigent le dépôt d'une déclaration de construction aux autorités compétentes. Pour obtenir des conseils et des instructions sur cette déclaration, nous vous incitons à prendre contact avec votre administration communale responsable de l'urbanisme.

Structure portante

Vérifiez que le solivage en bois du plancher supporte la charge du poêle et de la cheminée. Le poêle et la cheminée s'installent en général sans problème dans une habitation unifamiliale lorsque leur poids ne dépasse pas 400 kg.

Plaque de sol

Protégez le sol contre les projections de braises en posant une plaque sous le poêle. Lorsque le sol sous le poêle est inflammable, le protéger à l'aide d'un matériel ininflammable dépassant au minimum de 300 mm à l'avant et 100 mm de chaque côté.

La plaque de sol pourra être constituée d'une pierre naturelle, d'une chape en béton ou d'une plaque métallique de 0,7 mm d'épaisseur. Une plaque de sol en acier peint ou en verre est disponible comme accessoire.

Cheminée

Le poêle exige un tirage de minimum -12 Pa dans la cheminée. Le tirage est influencé par la longueur de la cheminée ainsi que par sa section et son étanchéité. La longueur minimale recommandée pour une cheminée est de 3,5 m et la section transversale de 150 - 200 cm² (140-160 mm de diamètre). Vérifiez soigneusement que la cheminée est étanche et qu'il n'y a pas de fuites au niveau des trappes de ramonage et des raccordements.

Notez qu'une gaine fortement courbée et comportant des sections horizontales réduit fortement le tirage de la cheminée. Ne pas dépasser 1 m de gaine horizontale, pour autant que l'on dispose d'une longueur verticale d'au moins 5 m. Il doit être possible de ramoner la gaine sur toute sa longueur et les trappes à suie doivent être aisément accessibles.

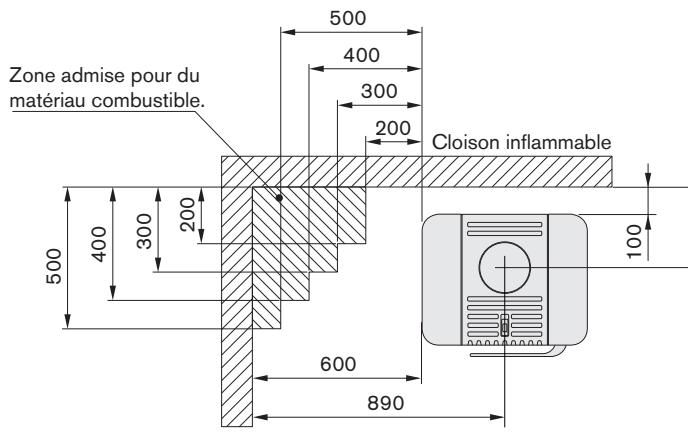

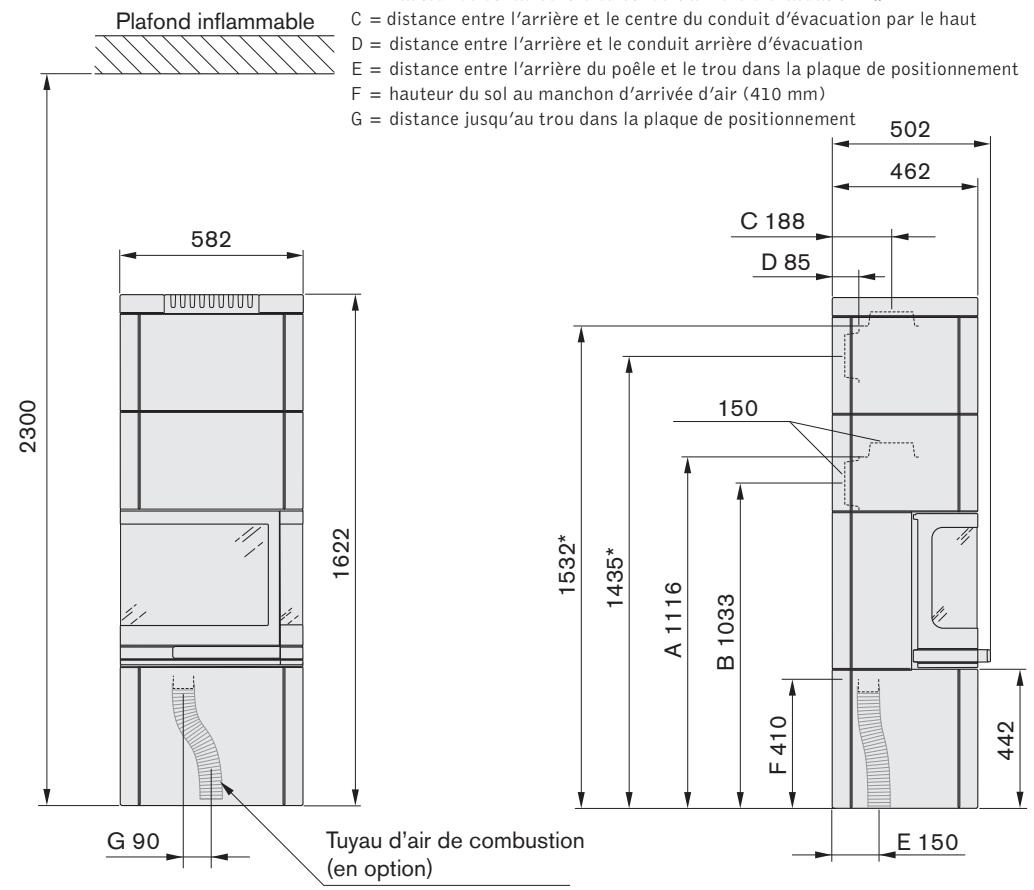

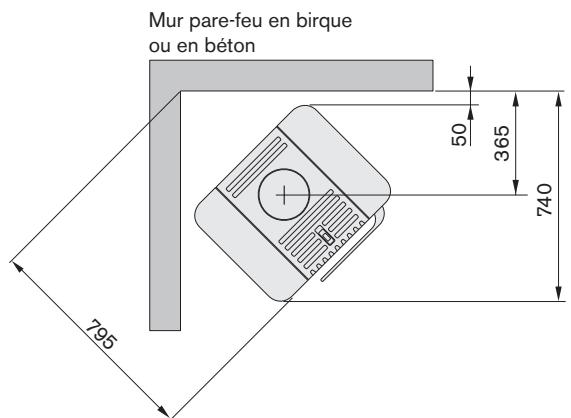

H26T/K haut

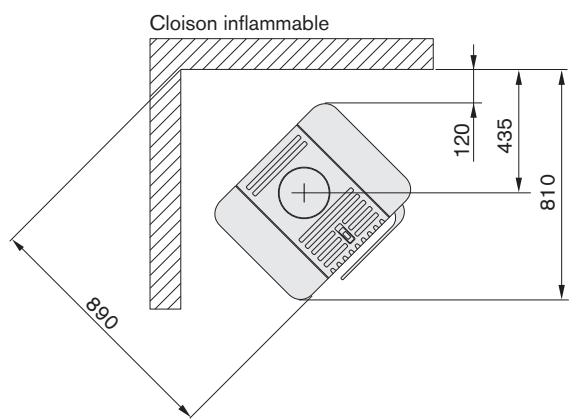

Installez le poêle sur une plaque de fond et vérifiez que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poêle et les éléments inflammables du BATIMENT ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poèle, voir les instructions d'installation correspondantes. Respecter les distances de sécurité qu'exige une cheminée par rapport aux éléments combustibles.

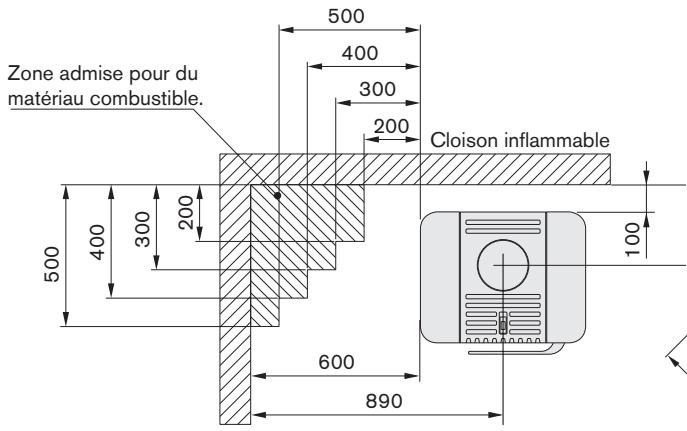

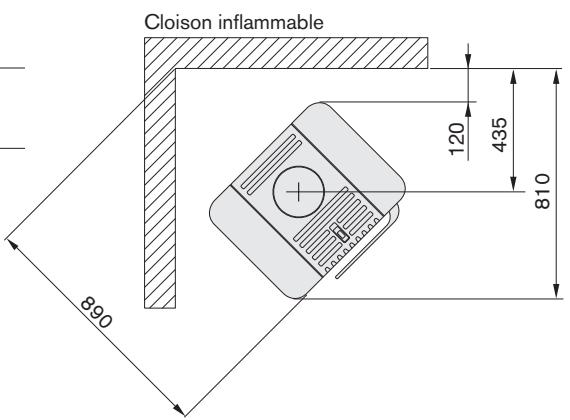

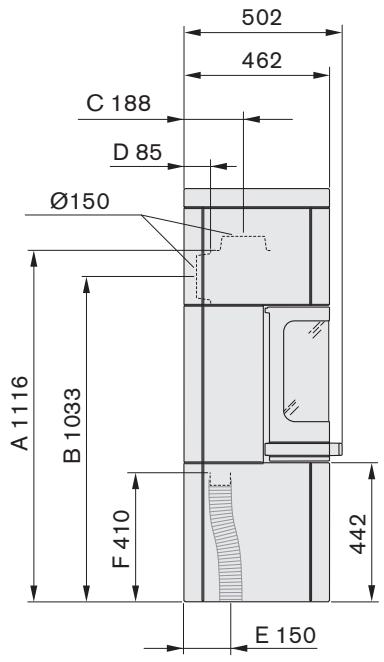

H26T/K bas

Plafond inflammable

A = hauteur du sol jusqu'au raccordement de cheminée par le haut B = B = hauteur du sol au centre du conduit arrêt d'évacuation C = distance entre l'arrière et le centre du conduit arrière d'évacuation par le haut D = distance entre l'arrière et le conduit arrière d'évacuation E = distance entre l'arrière du poêle et le centre de la plaque de positionnement F = hauteur du sol au manchon d'arrivee d'air (410mm) G = distance jusqu'au trou dans la plaque de positionnement

Installez le poêle sur une plaque de sol et vérifiez que les distances d'installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l'ouverture du poêle et les éléments inflammables du bâtiment ou du décor.

Pour un raccordement de la gaine d'évacuation par le haut du poêle, voir les instructions d'installation correspondantes.

Respecter les distances de sécurité applicables aux gaines en acier par rapport aux éléments combustibles.

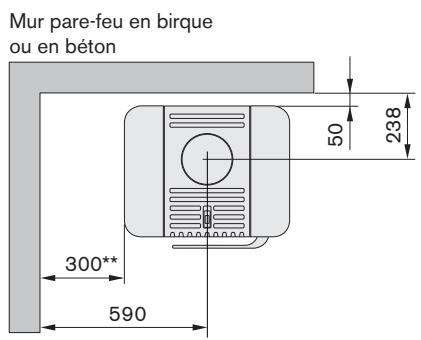

Mur pare-feu en brique ou en béton

Mur pare-feu en brique ou en béton

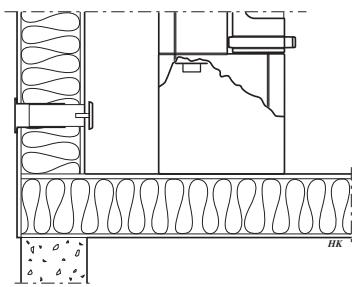

Arrivée d'air

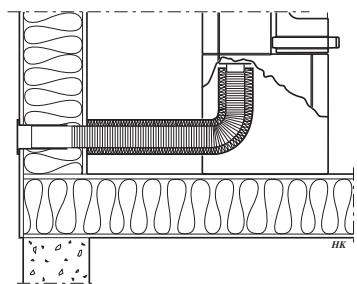

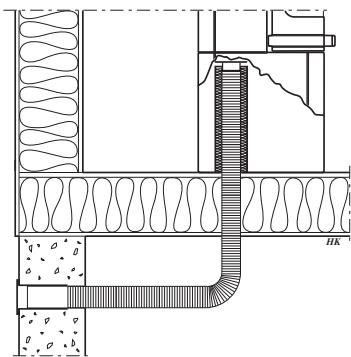

L'air de combustion peut venir directement par une gaine connectée à l'extérieur. Il peut également venir de manière indirecte via un événement pratiqué dans le mur extérieur de la pièce où est installé le poèle. La combustion consomme environ 25 m^3 d'air par heure.

Ci-contre, à droite, quelques exemples d'installation.

Le diamètre extérieur du manchon de raccordement au poêle est de 64 mm.

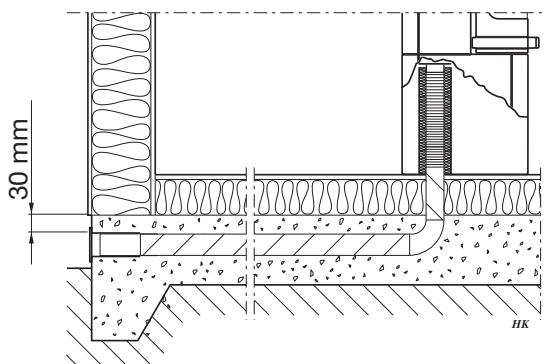

Dans les zones chaudes, la gaine doit être calorifugée à l'aide de 30 mm de laine minérale recouverte d'un pare-vapeur (en plastique).

Utiliser un joint composé pour étancher le raccord entre la gaine et le mur (ou le sol). Lorsque la gaine se branchant sur la cheminée mesure plus de 1 mètre de long, augmenter son diamètre à 100 mm et utiliser un évén mural plus large.

Une gaine d'arrivée d'air de 1 mètre avec calorifugeage anticondensation est disponible en accessoire.

Pour ce type de raccordement, dégazez d'abord le cache situé sur la bouche d'admission d'air à l'arrête du poêle.

En cas de raccordement à travers le sol, dégagez d'abord le cache à défoncer de la plaque de positionnement et éventuellement de la plaque de sol.

Plaque de sol pour la gamme handöl 20 (en option)

La plaque de sol préfabriquée en métal de la gamme Handöl 20 comporte un trou pour le passage du conduit d'air comburant. Notez que les illustrations ci-dessous montrent l'emplacement du trou dans la plaque de sol et non le manchon d'admission d'air du poêle. En cas de raccordement d'une arrivée d'air par le sol, une gaine flexible devra être utilisée comme l'indique les illustrations des pages 53 et 54.

Plaque de sol en verre

Plaque de sol en acier

Ramonage

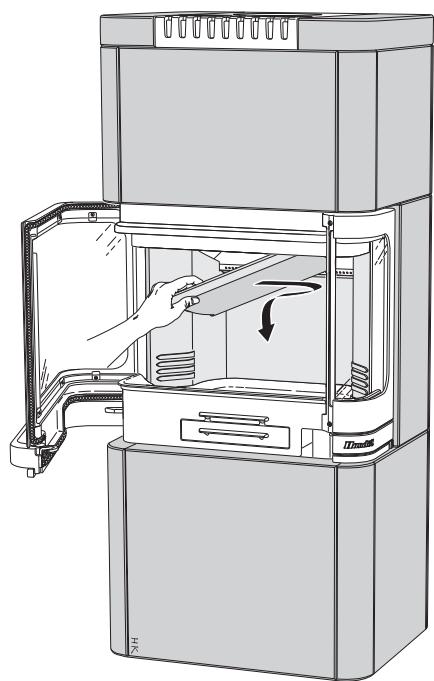

Le déflecteur de fumée doit être déposé pour le ramonage. Sur le poèle Handöl 20, il suffit de soulever le déflecteur et de retirer l'élément latéral.

Avant d'utiliser le poêle pour la première fois, l'installation devra être inspectée par un ramoneur habilité.

Lisez attentivement les « Instructions d'allumage et le mode d'emploi » du Handöl série 20 avant d'allumer le poèle.

Raccordement à la cheminée

Pour l'installation de la cheminée, nous recommandons de consulter les instructions d'installation de cette dernière. Les méthodes de raccordement à la cheminée sont décrites ci-après.

À la livraison, le poêle est préparé pour un raccordement par le haut. Lorsque le poêle est raccordé par l'arrière, il suffit d'intervertir le manchon et le couvercle.

Raccordement par le haut de la cheminée

En cas de raccordement du poèle par le haut, tout le parement devra être monté avant de procéder au montage de la cheminée.

Emboîtez le tube de raccord sur le poèle. Contrôlez que le joint du connecteur est intact et correctement positionné. Montez la rondelle de butée sur le collier du raccord. Montez les parties restantes selon les instructions relatives à la cheminée.

Raccordement par l'arête à une cheminée en maçonnerie

Repérez l'endroit où sera percé le mur pour installer la gaine. Vérifiez que la hauteur de raccordement dans le corps de cheminée correspond à la hauteur de sortie de la gaine dans le poêle.

Important ! En cas de raccordement par le haut, veillez à bien monter la grille d'air chaud avant le raccordement à la cheminée.

Pratiquez un trou d'environ 180 mm de diamètre.

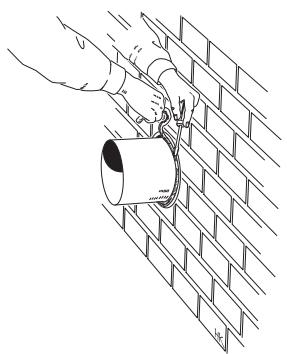

Cimentez ensuite le raccord mural à l'aide de mortier réfractaire (non fourni).

Laissez sécher le mortier avant de raccorder le poêle à la cheminée.

Insérez le conduit de raccordement dans le manchon de maçonnerie puis calfatez avec une laine d'étanchéité. Défoncez au marteau le cache sur la face arrière du poêle. Accrochez la plaque arrière en place sur les profilés latéraux selon la description fournie plus haut dans la présente notice.

Remettez le poêle en place. Veillez à ce que le joint reste bien à sa place. Pour plus d'étanchéité, un mastic pour chaudière peut être utilisé.

Montage du parement

Détachez le poêle de l'emballage et déballez le jeu de parements. Lisez tout le chapitre concernant le montage du parement. Assurez-vous à la livraison que toutes les pièces ont été livrées et qu'elles sont intactes.

Marquage du centre de la cheminée

Positionner la plaque guide conformément aux cotes d'installation et vérifier son horizontalité. ATTENTION : l'arrière de la plaque guide doit s'introduire de 5 mm dans l'arrière du poêle.

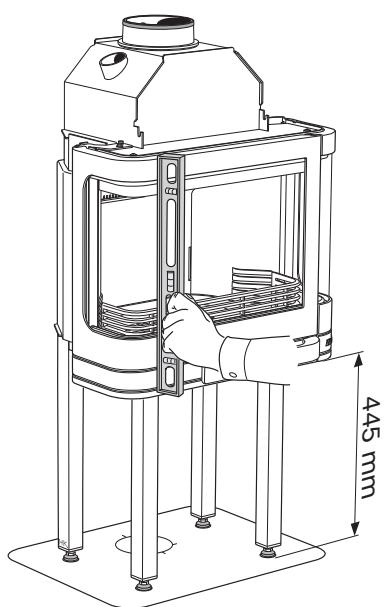

Positionner l'insert et régler les pieds pour obtenir un espace de 445 mm entre la plaque guide et l'arrière de la porte. Vérifiez que le poêle est en position verticale

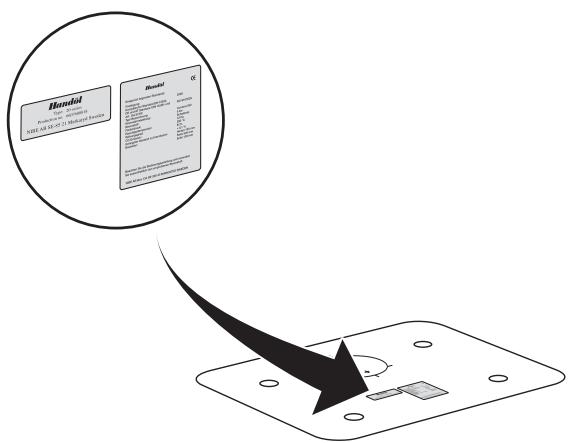

Plaques signalétiques

À la livraison, le poêle est fourni avec deux plaques signalétiques. L'une pour le poêle et l'autre pour le jeu de parement. Placer ces plaques contre la plaque guide (voir illustration).

Haut

Bas Montez les profilés latéraux arrêtés avec deux vis pour chacun (M6x20). Vérifiez que les profilés reposent contre la plaque de positionnement et qu'ils sont bien verticaux. Utilisez si besoin des rondelles entre le poèle et les profilés latéraux pour les mettre de niveau.

Haut Bas

Montez la plaque arrêté en l'accrochant dans les trous des profilés latéraux. En cas de raccordement du poêle par l'arrière, raccordez-le maintien. Pour le modèle haut, n'utilisez la sortie supérieure qu'avec le four de cuisson fourni en option, sinon utilisez la sortie inférieure.

Montage

Le montage des pierres ollaires et du carrelage s'opère de manière similaire. Les illustrations représentent ici le montage du modèle à pierres ollaires, ainsi que quelques images plus petites montrant l'aspect des carreaux et des profilés correspondants.

Montage des pierres ollaires

Montage du carrelage

Généralités

Le poèle exige une surface de placement plane et horizontale afin que les rangées ne se retrouvent pas disposées irrégulièrement et de travers, ce qui entraînerait des interstices anormalement grands et des lignes irrégulières. Vérifiez pendant le montage que toutes les pierres/carreaux sont verticales et que tous les éléments d'une rangée sont à la même hauteur.

Veillez à manipuler les pierres olaires/les carreaux avec précaution. Les pierres se rayent facilement et leurs arêtes sont sensibles aux chocs. Faites aussi attention en serrant les vis à ne pas provoquer la formation de fentes.

Vérifiez que les profilés latéraux arrêtés sont bien verticaux. Insérez les pierres latérales inférieures par le devant de sorte que leurs plaques d'accrochage s'accrochent dans les trous verticaux des profilés latéraux. Vérifiez qu'un espace de 5 mm existe entre la pierre et le bord inférieur de la porte.

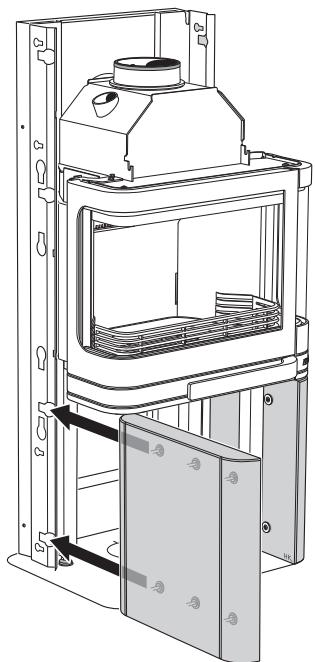

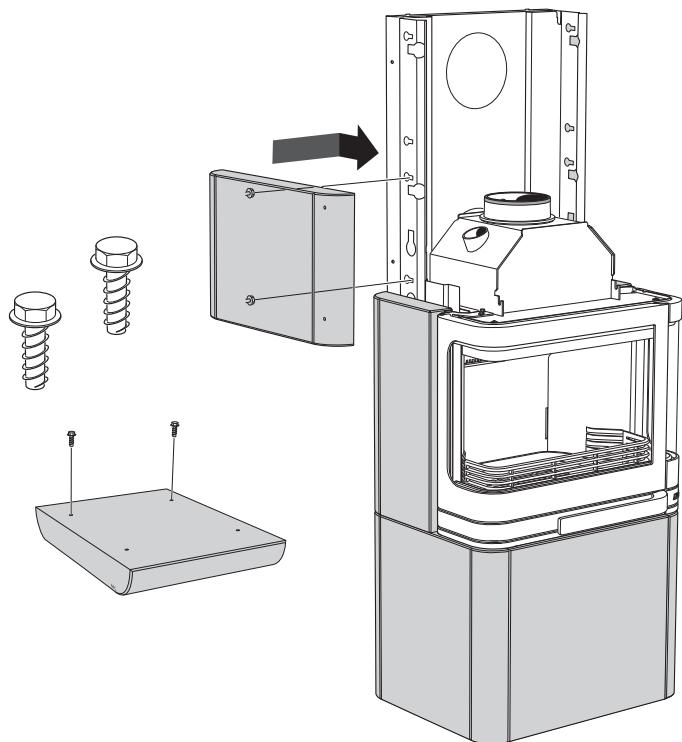

Pierre latérale inférieure

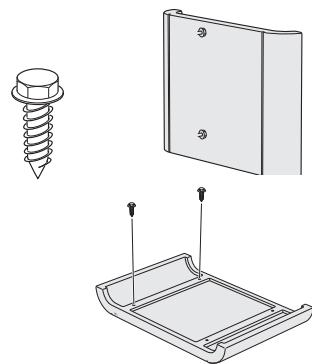

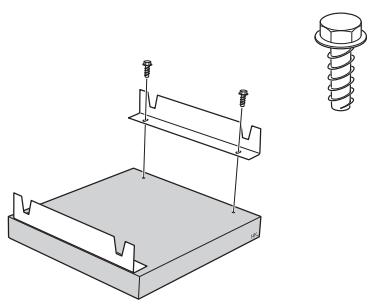

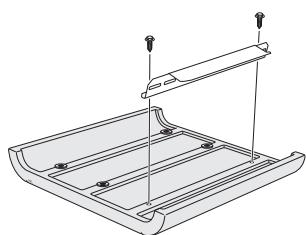

Sur le modèle avec carrelage, vissez d'abord les deux profilés dans les plaques latérales inférieures. Insérez-les ensuite de la même manière que pour la pierre ollaire.

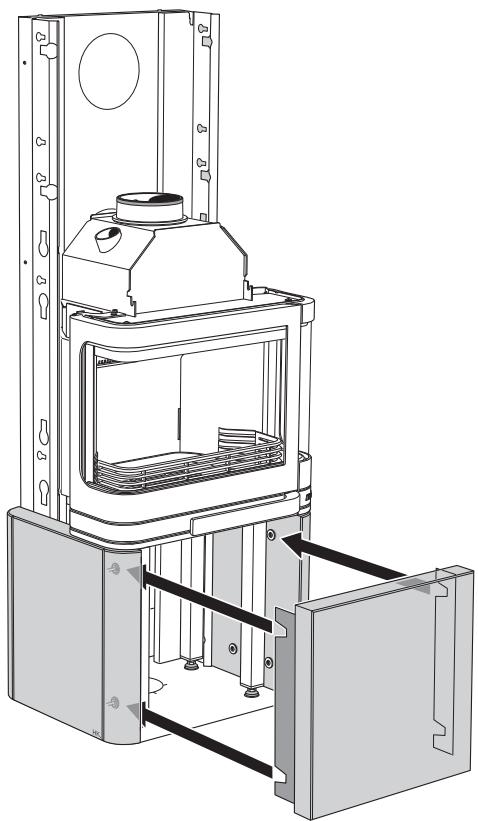

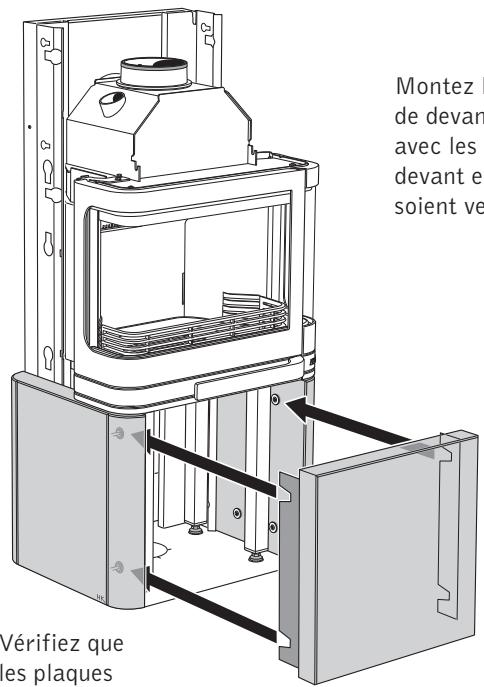

Montez les deux profilés inférieurs du devant sur la pierre de devant inférieure afin qu'ils se trouvent bord à bord avec les côtés courts de la pierre. Insérez la pierre de devant entre les pierres latérales inférieures afin qu'elles soient verrouillées par les profilés de la pierre de devant.

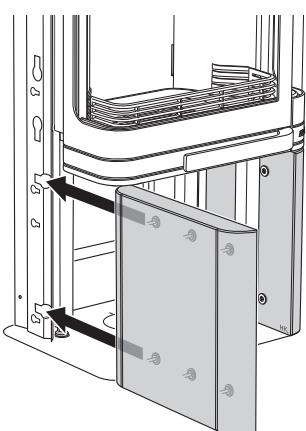

Pierre frontale inférieure

Vérifiez que les plaques signalétiques sont à leur place.

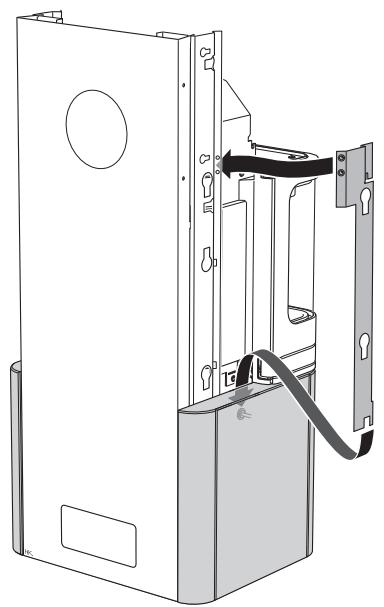

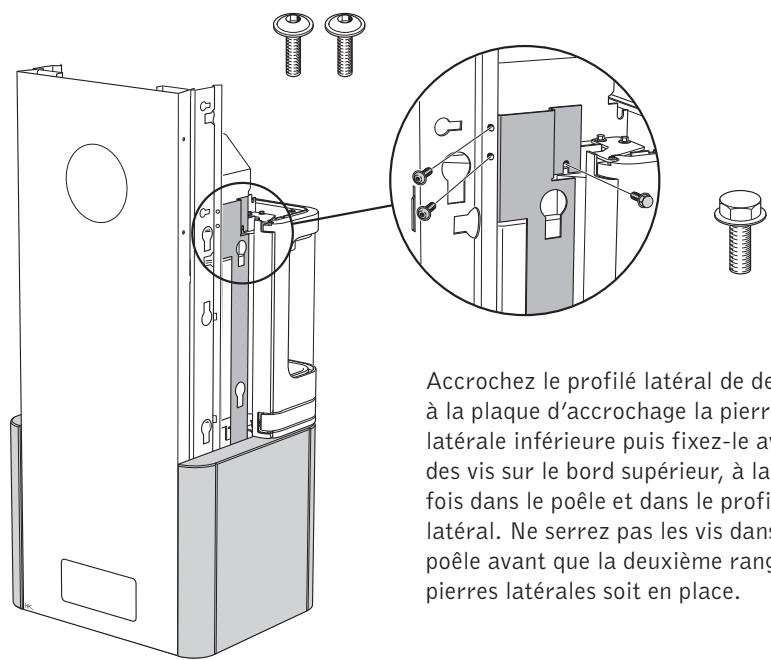

Accrochez le profilé latéral de devant à la plaque d'accrochage la pierre latérale inférieure puis fixez-le avec des vis sur le bord supérieur, à la fois dans le poêle et dans le profilé latéral. Ne serrez pas les vis dans le poêle avant que la deuxième rangée de pierres latérales soit en place.

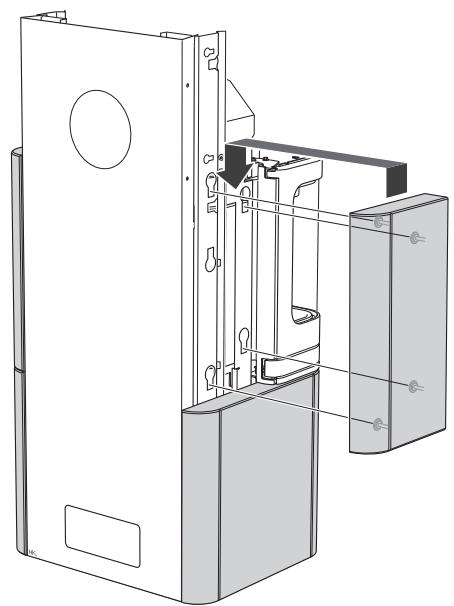

Accrochez les pierres latérales du milieu à l'aide des trous de suspension des profilés latéraux. Serrez ensuite la vis qui fixe le profilé latéral de devant au poêle.

Pierre latérale du milieu

Mettez des vis dans les pierres latérales supérieures en ménageant un espace d'environ 4-5 mm entre la collerette de la vis et la pierre. Insérez-les ensuite dans les petits trous de suspension des profilés latéraux et vérifiez horizontalement avant de serrer les vis à fond.

Pierre latérale supérieure

Profilé de devant supérieur

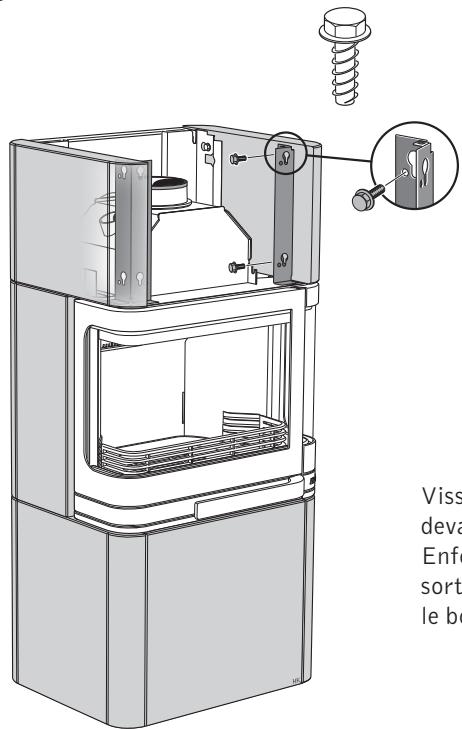

Vissez les profilés supérieurs de devant dans les pierres latérales. Enonceze le profilé vers le haut de sorte que le bord courbé repose contre le bord inférieur de la pierre latérale.

Mettez des vis dans la pierre latérale supérieure en ménageant un espace d'environ 4-5 mm entre la collerette de la vis et la pierre ollaire. Accrochez la pierre à sa place dans le trou en la faisant reposer sur le bord courbé du profilé latéral. Vérifiez qu'elle est à la même hauteur que les pierres du côté puis serrez ensuite les vis.

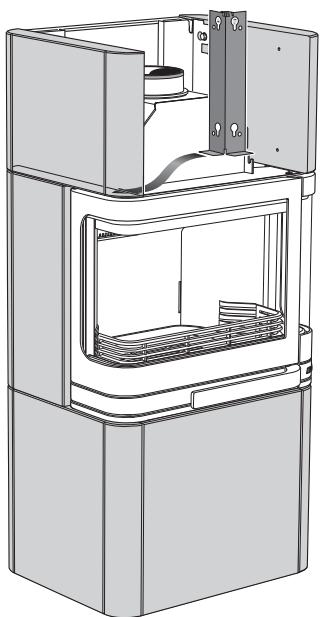

Pierre frontale supérieure

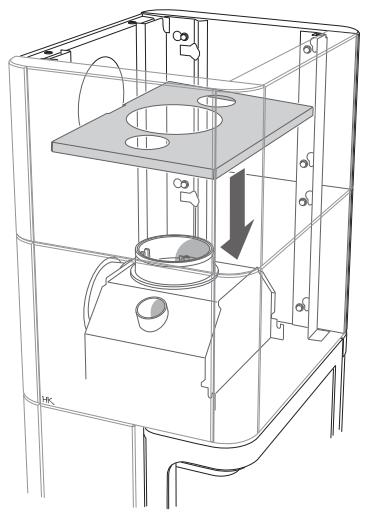

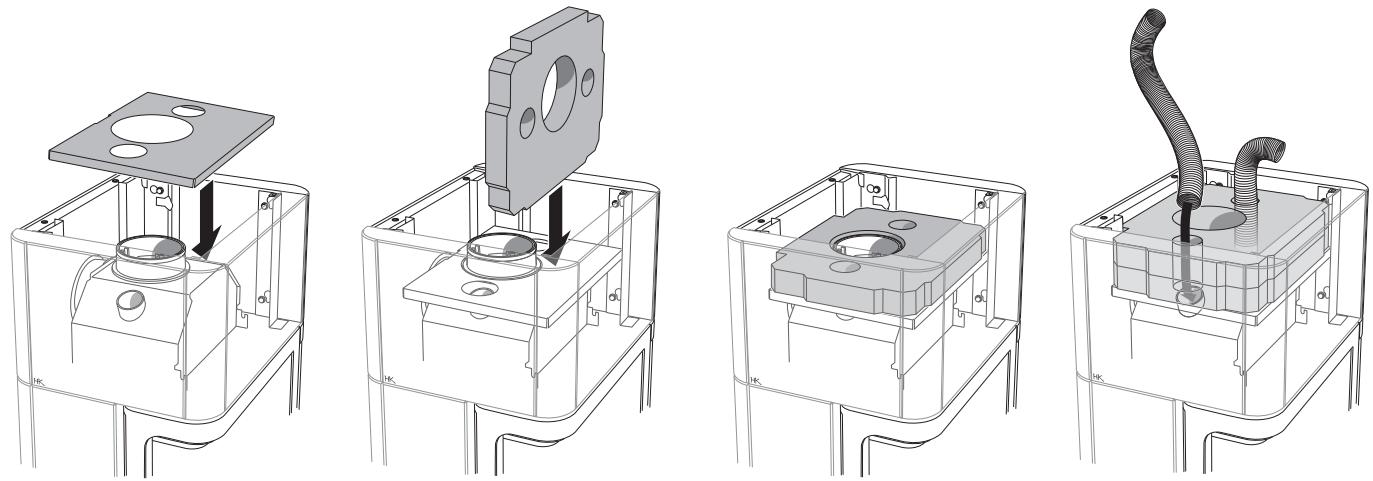

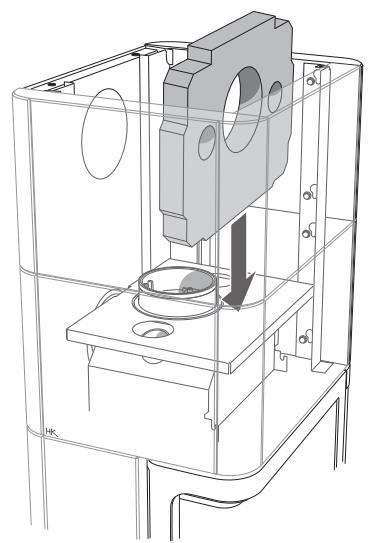

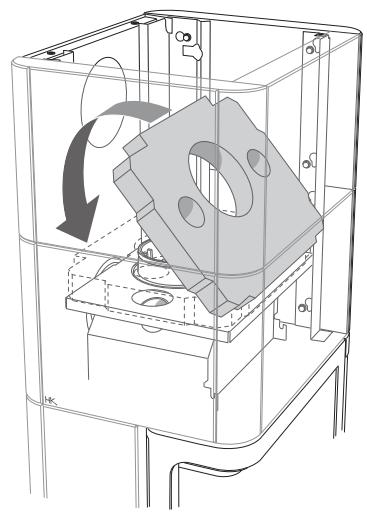

Placez la plaque de fond du réservoir de chaleur sur le dessus du poèle. Placez ensuite les pierres du réservoir selon l'illustration, puis faites passer les gaines en aluminium à travers les trous de la pierre du réservoir, puis dans le conduit de convection sur le dessus du poèle. Manipulez les gaines avec précaution afin d’éviter qu’elles ne se fendent.

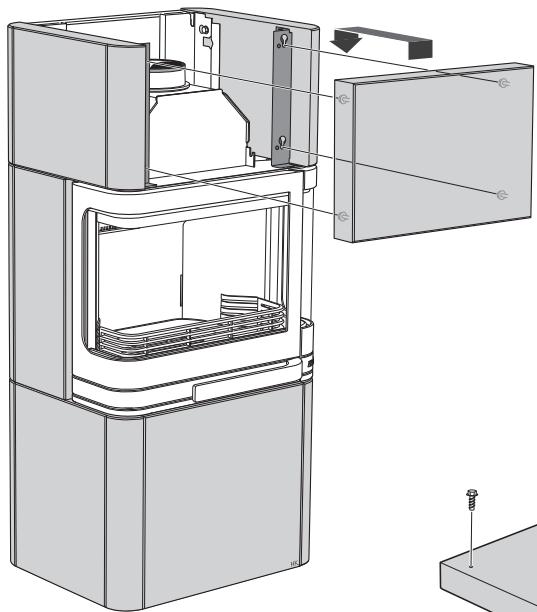

Placez les pierres du dessus tout en haut du poèle. Montez des goupilles cannelées dans la plaque supérieure en pierre oillaire sur lesquelles la grille viendra reposer.

Pierre du dessus

Applique des petits points de silicone sous la partie supérieure du carrelage pour le maintenir en place.

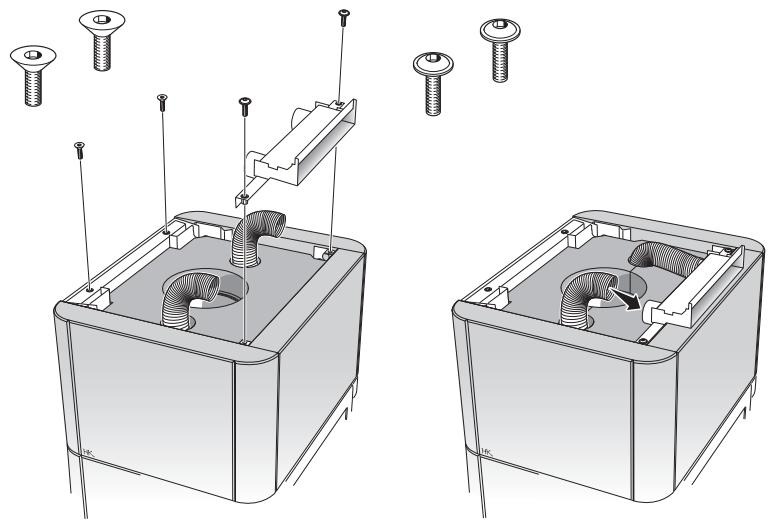

Placez les vis de réglage sur le côté supérieur de la plaque arrière et vissez-les de sorte qu'elles soient au niveau des pierres latérales supérieures.

Vissez le caisson de convection dans les profilés supérieurs de devant. Raccordez les gainds d'aluminium dans le caisson de convection.

Placez la grille avec précaution de sorte qu'elle repose sur les goupilles cannelées ou sur le bord moulé de la plaque supérieure en carrelage. Vérifiez que le clapet s'ouvre et se ferme sans difficulté.

Clapet

Le clapet de la grille se règle à l'aide de la commande du dessus. Quand le clapet est ouvert, l'air chaud se répand dans la pièce et la chauffe et quand il est fermé une grande quantité de chaleur s'accumule dans les pierres calorifères pour fournir une diffusion plus lente et plus longue de la chaleur.

Montage

Le montage des pierres ollaires et du carrelage s'opère de manière similaire. Les illustrations présentent ici le montage du modèle à pierres ollaires ainsi que quelques images plus petites montrant l'aspect des carreaux et des profilés correspondants.

Montage des pierres olaires

Montage du carrelage

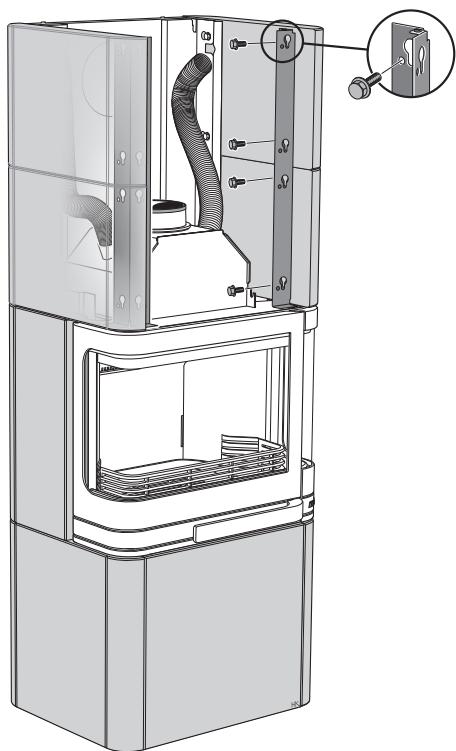

Généralités

Le poèle exige une surface de placement plane et horizontalement afin que les rangées ne se retrouvent pas disposées irrégulièrement et de travers, ce qui entraînerait des interstices anormalement grands et des lignes irrégulières. Vérifiez pendant le montage que toutes les pierres/carreaux sont horizontales et que tous les éléments d'une rangée sont à la même hauteur.

Veillez à manipuler les pierres olaires/les carreaux avec précaution. Les pierres se rayent facilement et leurs arêtes sont sensibles aux chocs. Faites aussi attention en serrant les vis à ne pas provoquer la formation de fentes.

Vérifiez que les profilés latéraux arrière sont bien verticaux. Insérez les pierres latérales inférieures par le devant de sorte que leurs plaques d'accrochage s'accrochent dans les troughs verticaux des profilés latéraux. Vérifiez qu'un espace de 5 mm existe entre la pierre et le bord inférieur de la porte.

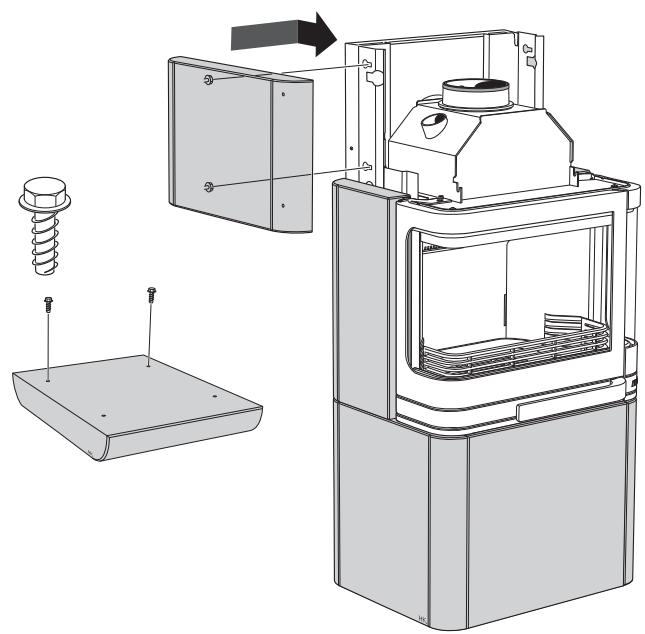

Pierre latérale inférieure

Sur le modèle avec carrelage, vissez d'abord les deux profilés dans les plaques latérales inférieures. Insérez-les ensuite de la même manière que pour la pierre oliaire.

Pierre frontale inférieure

Montez les deux profilés inférieurs du devant sur la pierre inférieure de la façade pour qu'ils se trouvent bord à bord avec les côtés courts de la pierre.

Insérez la pierre de devant entre les pierres latérales inférieures afin que celles-ci soient verrouillées par les profilés de la pierre de devant.

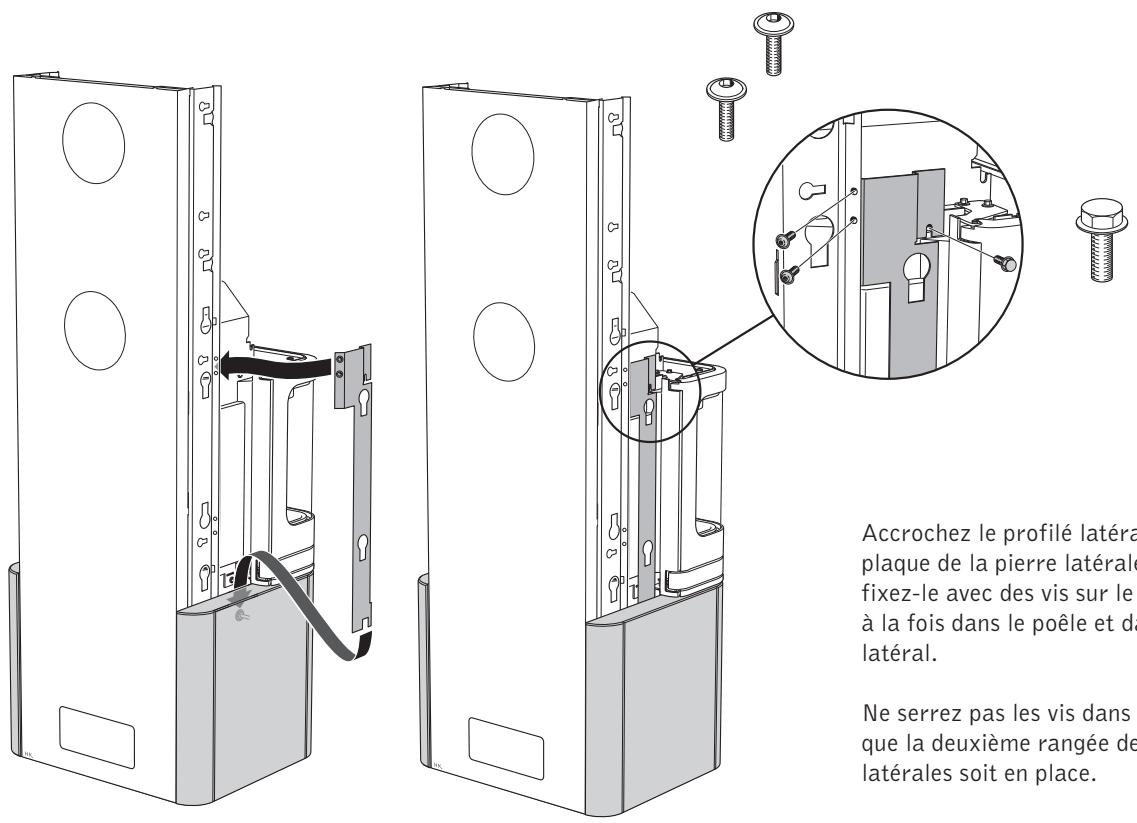

Accrochez le profilé latéral de devant à la plaque de la pierre latérale inférieure puis fixez-le avec des vis sur le bord supérieur, à la fois dans le poêle et dans le profilé latéral.

Ne serrez pas les vis dans le poèle avant que la deuxième rangée de pierres latérales soit en place.

Accrochez les pierres latérales du milieu à l'aide des trous de suspension des profilés latéraux. Serrez ensuite la vis qui fixe le profilé à l'avant au poêle.

Pierre latérale du milieu

Pierre latérale supérieure

Mettez deux vis dans les pierres latérales supérieures en maintenant un espace d'environ 4-5 mm entre la collerette de la vis et la pierre.

Insérez-les ensuite dans les petits trous de suspension des profilés latéraux et vérifiez leur horizontalité avant de serrer les vis à fond.

Montez le reste des pierres latérales supérieures de la même façon.

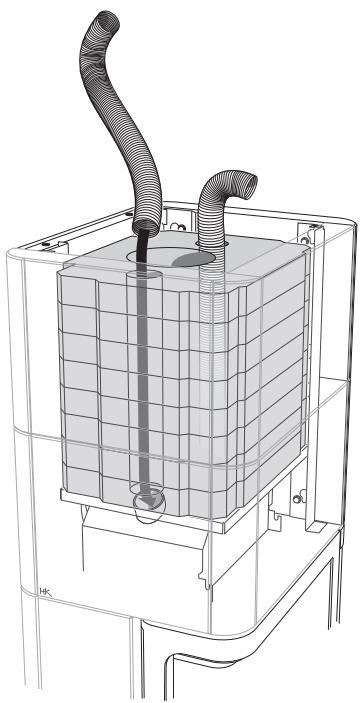

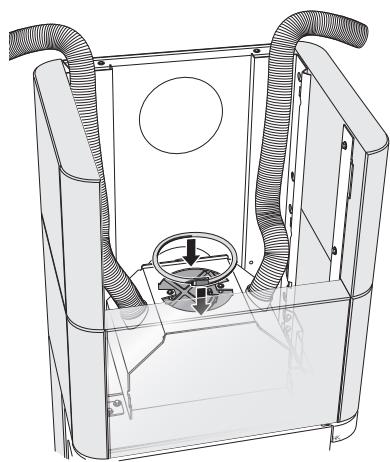

Introduisez l'extrémité des gaines d'aluminium flexibles dans le conduit de convection sur le dessus du poêle. (Pas dans le cas du convecteur de chaleur en option)

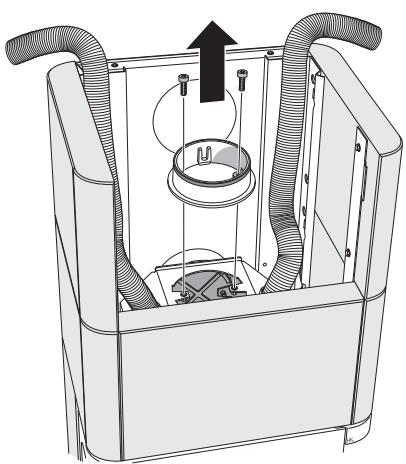

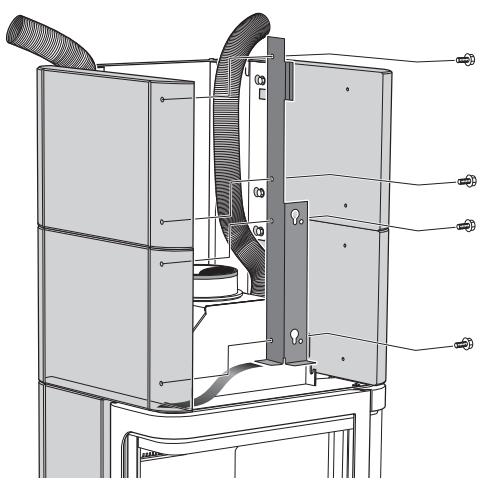

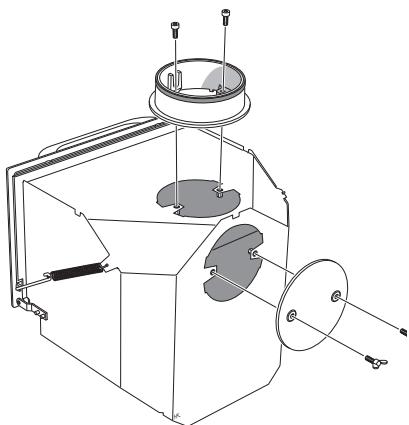

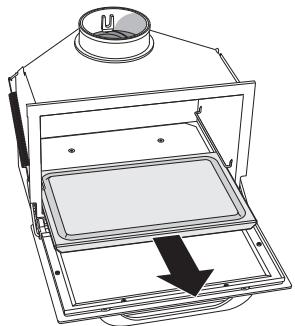

Pour l'option du four de cuisson, allez à la page 70.

CARRELAGE Profilé de devant supérieur

Vissez les profilés supérieurs de devant dans les pierres latérales. Enforcez le profilé vers le haut de sorte que le bord coudé repose contre le bord inférieur de la pierre latérale.

CARRELAGE

Pierre frontale supérieure

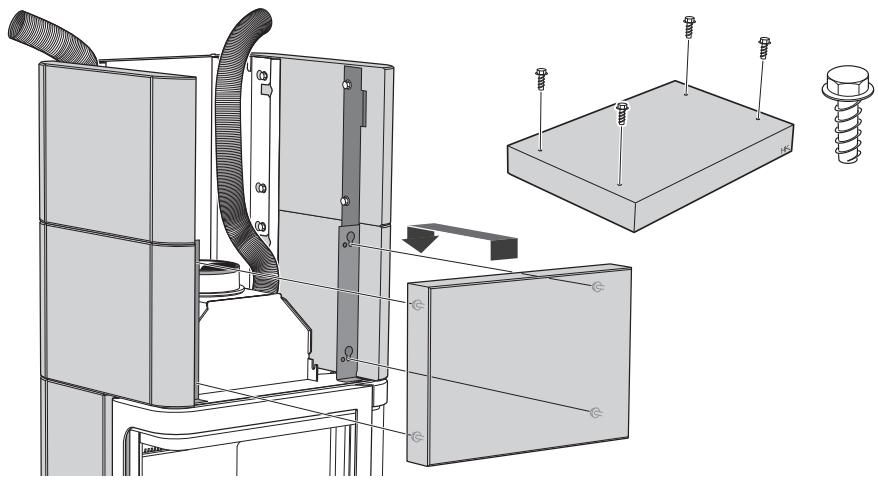

Mettez des vis dans la pierre latérale supérieure en ménageant un espace d'environ 4-5 mm entre la collerette de la vis et la pierre ollaire.

Accrochez la pierre à sa place dans le trou de suspension en la faisant reposer contre le bord courbe du profilé latéral.

Vérifiez qu'elle est à la même hauteur que les pierres du côté puis serrez ensuite les vis.

Pour l'option du réservoir de chaleur, allez à la page 72.

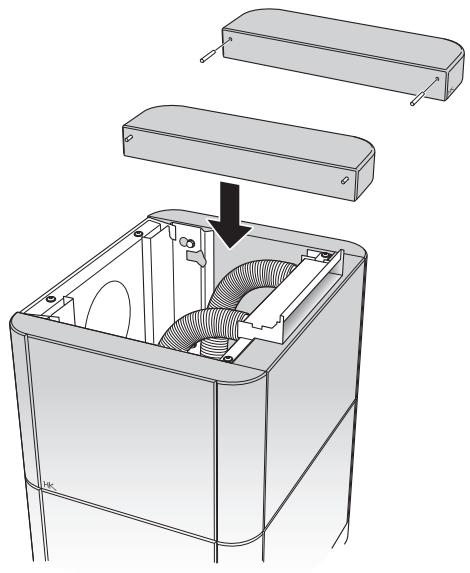

H26T haut / H26K haut

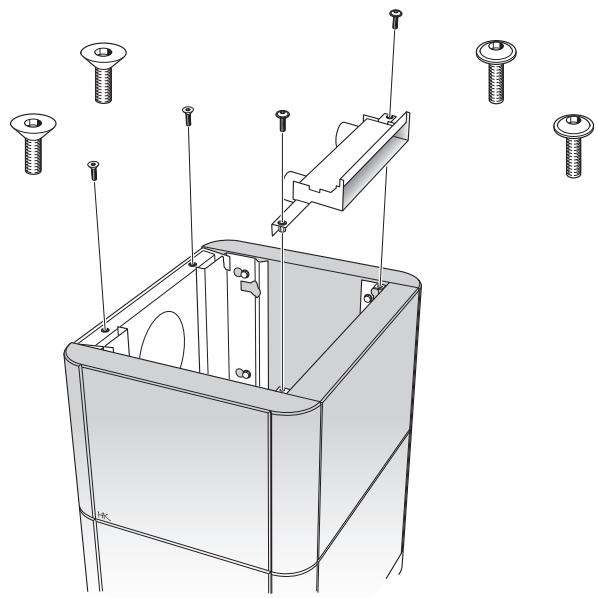

Placez les pierres du dessus tout en haut du poêle. Montez des goupilles cannelées dans la plaque supérieure en pierre ollaire sur lesquelles la grille viendra reposer.

Placez les vis de réglage sur le côté supérieur de la plaque arrière et vissez-les de sorte qu'elles soient au niveau des pierres latérales supérieures. Desserrez légèrement les vis supérieures des profilés d'angle. Placez le cache de sorte qu'il repose sur les profilés d'angle puis resserrez les vis pour bloquer le cache. Montez ensuite le caisson de convection sur le cache. Vissez le caisson de convection dans les profilés supérieurs de devant.

Raccordez les gaines

d'aluminium dans le caisson de convection.

Clapet

Le clapet de la grille se règle à l'aide de la commande du dessus. Lorsque le clapet est ouvert, l'air chaud se répand dans la pièce et la chauffe. Lorsqu'il est fermé, une grande quantité de chaleur s'accumule dans les pierres calorifiques pour être restituée plus lentement et plus longuement par la suite.

Montez de la même manière la dernière pierre de devant.

Placez la grille avec précaution de sorte qu'elle repose sur les goupilles cannelées ou sur le bord moulé de la plaque supérieure en carrelage.

Vérifiez que le clapet s'ouvre et se ferme sans difficulté.

Montage du four de cuisson (option)

1 Vissez les profilés d'angle supérieurs emballés avec le four dans les pierres supérieures du côté. Enforcez le profilé vers le haut de sorte que le bord coudé repose contre le bord inférieur de la pierre latérale.

Profilé frontal supérieur

2 Mettez des vis dans la pierre supérieure de devant en ménageant un espace d'environ 4-5 mm entre la collerette de la vis et la pierre latérale.

Accrochez la pierre à sa place dans le trou en la faisant reposer sur le bord courbe du profilé latéral. Vérifiez qu'elle est à la même hauteur que les pierres du côté puis serrez les vis.

CARRELAGE Pierre frontale

3 Dévissez le manchon du dessus du poèle et fixez-le à la place à l'arrête du four ou sur le dessus, selon que la cheminée sera raccordée par l'arrête ou par le haut.

4 Centrez la bague d'étanchéité sur le trou du dessus du poèle. Enoncez les gains en aluminium dans les coins arrêtere, afin qu'elles n'empiètent pas sur le four.

5 En cas de raccordement par le haut, déplacez d'abord l'obturateur prémonté du dessus à l'arrière du four.

Montage du four de cuisson (option)

6 Retirez l'obturateur du fond du four.

7 Soulevez ensuite le four avec précaution et placez-le sur le poèle. Vérifiez que la bague d'étanchéité est restée bien en place.

8 Vissez le four sur le poêle à l'aide des vis et des rondelles fournies. L'espace entre le bord inférieur de la porte et la pierre frontale devra être d'environ 6 mm. Vérifiez que le four est bien droit et utilisez si besoin les quatre vis de réglage pour permettre de niveau. (Revissez l'obturateur au fond du four et placez le trou du four par-dessus).

Placez le cache de sorte qu'il repose sur les profilés d'angle. Desserrez légèrement les vis supérieures des profilés d'angle puis fixez le cache dans celles-ci. Vissez le caisson de convection dans le cache et raccordez les gaines en aluminium.

Dalles

Les dalles placées sur le fond du four peuvent être enlevées et lavées. Leur surface peut être rafraîchie si besoin à l'aide d'un papier de verre fin. Les dalles peuvent être utilisées sur les deux faces. Lors de l'utilisation des dalles, songez que celles-ci sont sensiblement plus chaudes que l'air du four. En cas de projections alimentaires sur les parois en aluminium du four, nettoyez-les immédiatement afin d'éviter qu'elles ne brûlent et n'attache.

Montage du réservoir de chaleur (option)

Placez la plaque de fond du réservoir de chaleur sur le dessus du poêle. Placez ensuite les pierres du réservoir selon l'illustration, puis faites passer les gaines en aluminium à travers les trous de la pierre du réservoir, puis dans le conduit de convection sur le dessus du poêle. Manipulez les gaines avec précaution, afin d'éviter qu'elles ne se fendent.

Aller à la page 69 pour le montage final

IAV EX 0841-2 811013
