MODE D'EMPLOI H21 HANDOL

DK Monteringsvejledning 2 IT Istruzioni per l'installazione 18 FR Instructions d'installation 36 NL Installatievoorschriften 54 FI Asennusohjeet 72

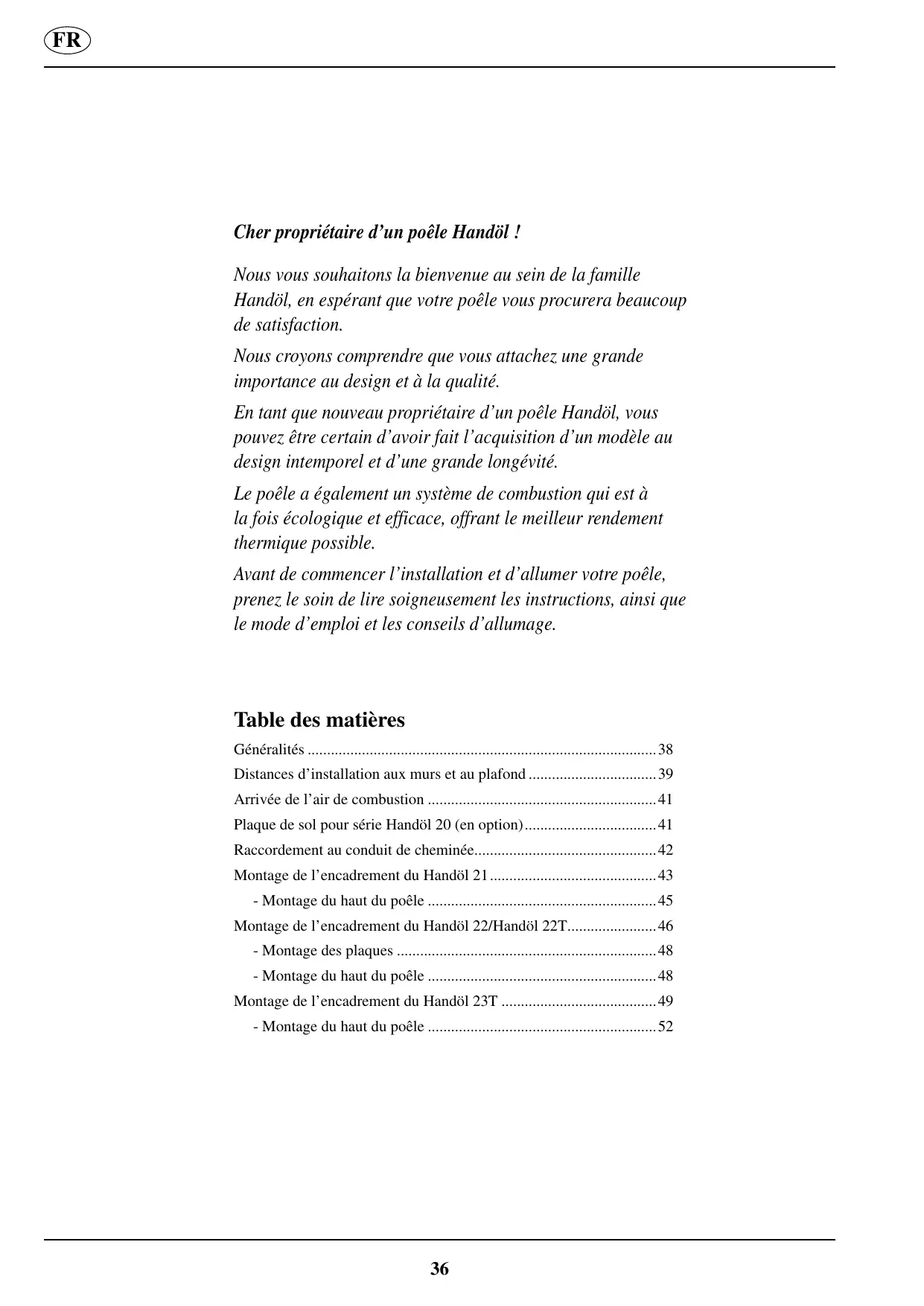

Cher propriétaire d'un poêle handol!

Nous vous souhaitons la bienvenue au sein de la famille Handöl, en espérant que votre poèle vous procurera beaucoup de satisfaction.

Nous croyons comprendre que vous attachez une grande importance au design et à la qualité.

En tant que nouveau propriétaire d'un poèle Handol, vous pouvez être certain d'avoir fait l'acquisition d'un modèle au design intemporel et d'une grande longévité.

Le poêle a également un système de combustion qui est à la fois écologique et efficace, offrant le meilleur rendement thermique possible.

Avant de commencer l'installation et d'allumer votre poèle, prenez le soin de lire soigneusement les instructions, ainsi que le mode d'emploi et les conseils d'allumage.

Table des matières

Généralités 38

Distances d'installation aux murs et au plafond 39

Arrivée de l'air de combustion 41

Plaque de sol pour série Handöl 20 (en option). 41

Raccordement au conduit de cheminée 42

Montage de l'encadrement du Handol 21. 43

• Montage du haut du poêle 45

Montage de l'encadrement du Handol 22/Handol 22T. 46

• Montage des plaques 48
• Montage du haut du poêle 48

Montage de l'encadrement du Handol 23T 49

• Montage du haut du poêle 52

Déclaration du fabricant

La fabrication du produit s'est déroulée conformément aux documents qui sont à la base de la certification du produit et aux exigences en matière de contrôle de la fabrication.

Exigences concernant le conduit de cheminée

Que le raccordement ait lieu directement par l'arrière ou par le haut du poêle, la cheminée doit être dimensionnée pour une température de 350°C au moins.

Mise en garde!

En service, certaines surfaces du poêle s'échauffent très fortement et peuvent provoquer des brûlures au toucher.

Veiller également au puissant rayonnement de chaleur à travers la porte vitrée.

Si une matière inflammable est placée plus près que la distance de sécurité indiquée, cela peut déclencher un feu.

Un feu qui couve peut provoquer l'allumage soudain des gaz et occasionner des dégâts matériels et des blessures corporelles.

Toute installation d'un nouveau foyer doit être signalée à l'autorité locale chargée des permis de construire. La propriété de la maison est seule responsable du respect des prescriptions de sécurité imposées et de l'inspection de l'installation par un professionnel qualifié. Le ramoneur responsable/agréé doit être informé de l'installation car elle entraîne une modification du besoin de ramonage.

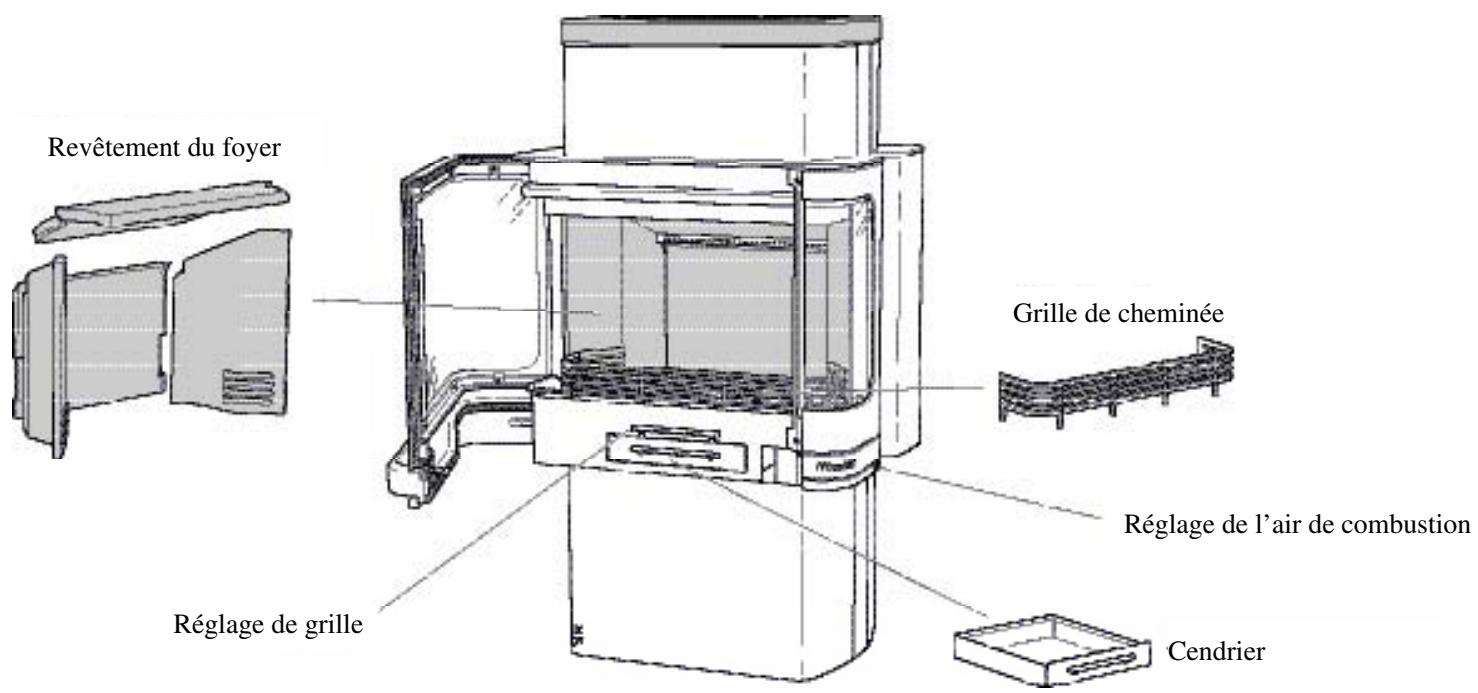

Généralités

Ces instructions concernent le mode d'assemblage et d'installation des modèles Handöl 21, 22 et 23T. Le poèle est livré avec des instructions d'allumage et un mode d'emploi. Nous vous engageons à ouvrir ne donnons pas le contrôle sur les documents et à les conserver pour une évènementielle consultation future.

Le poêle est homologué et peut être raccordé à une cheminée dimensionnée pour des températures de gaz de fumée de 350°C, avec manchon de raccordement de 150mm de diamètre extérieur.

Un apport d'air extérieur doit être prévu pour l'air de combustion.

Caractéristiques techniques

Puissance		3-9 kW
Puissance nominale		6 kW (ca 1,8 kg/hevre)
Taux de rendement maximum		80 %
Modèles	21	22	22T
Poids (kg)	125	130	180
Largeur (mm)	580	580	580
Profondeur (mm)	455	455	455
Hauteur (mm)	1035	1035	1035

Diamètre ext. du manchon de raccordement 150mm Agrée selon: Norme européenne EN-13240 classe 1 Marquage suédois environnement et qualité, marquage P, n° cert. 22 03 12 Norme norvégienne NS 3059, Certif. N° xxx-xxx Norme allemande DIN 18.891, RO-xx xx xxx Norme danoise 887-1, n° id. xxx

Permis de construire

Un permis de construire est parfois exigé pour l'installation d'un foyer et la construction d'une cheminée. Avant de commencer l'installation, nous vous recommandons donc de vous renseigner auprès du service local compétent.

Support porteur

Contrôler et s'assurer que le sol a une portance suffisante pour le poêle et la cheminée. Si le poêle à bois doit être placé sur un solivage en bois, la portance de celui-ci doit être contrôlée par un professionnel du bâtiment.

Si le poids total ne dépasse pas 400kg, il n'est pas nécessaire de renforcer le solivage en bois.

Plaque de sol

Afin de protégerr le sol contre les projections de braises, le poèle doit toujours être posé sur un support ininflammable. Si le sol est inflammable, il doit être protégé par un matériel ininflammable qui dépasse d'au moins 300mm devant le poèle et 100mm sur les côtés. D'autres exigences sont parfaitement imposées au niveau national, nous vous recommandons donc de vous renseigner auprès du ramoneur/agréé de votre lieu de résidence.

Cheminée

Le poêle requiert un tirage de cheminée d'au moins -12Pa. Le tirage est essentiellement fonction de la longueur et de la section de la cheminée, mais également de l'herméticité de celle-ci à la pression. La longueur minimale recommandée de la cheminée est de 3,5m et la section conseillée est de 150-200cm² (140-160mm de diamètre).

Veillez à vérifier soigneusement que la cheminée est hermétique et qu'il n'y a pas de fuite autour des plaques de ramonage et aux raccords des tubes.

Remarquez qu'un conduit de fumée représentant des coudes à angle aigu et des parties horizontales réduit le tirage dans la cheminée. La longueur horizontale maximale est de 1m, à condition que la longueur verticale soit d'au moins 5m.

Le conduit de fumée doit pouvoir être ramonné sur toute sa longueur et les plaques de ramonage doivent être facilement accessibles.

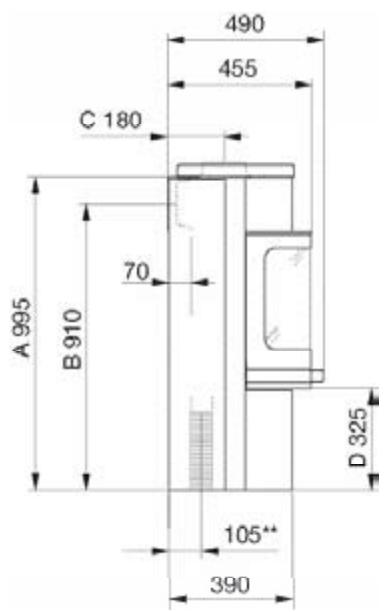

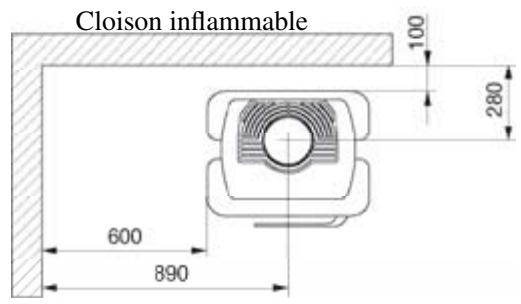

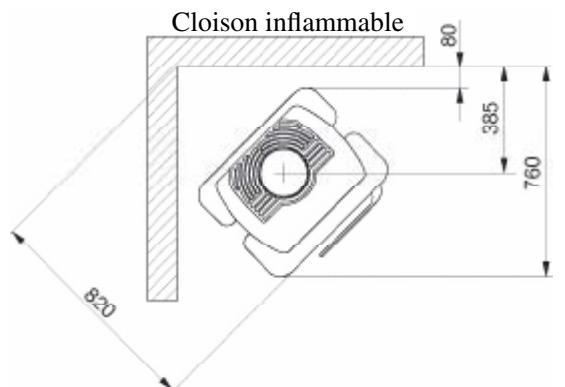

Distances d'installation aux murs et au plafond

Placer le poêle sur la plaque de sol et vérifier que les distances d'installation des figures sont respectées. En cas de raccordement par le haut à une cheminée en acier, nous recommandons de consulter les instructions d'installation des différents constructeurs concernés.

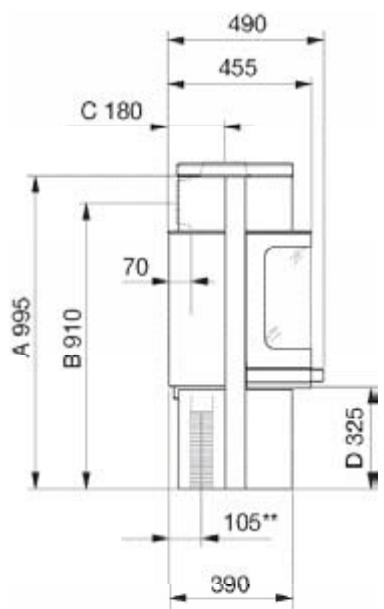

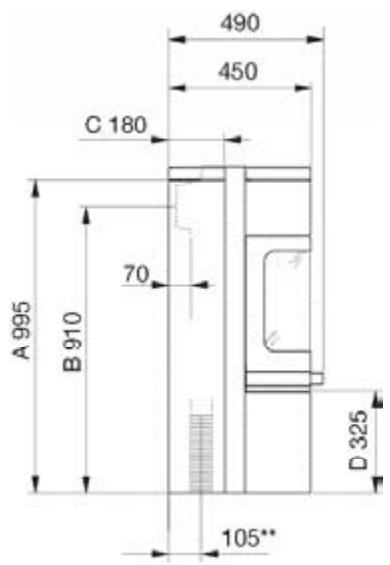

A = hauteur du sol au raccordement de la cheminée. B = hauteur du sol au centre du raccord du conduit de fumée vers l'arrête

Prendre en compte les exigences concernant les distances de sécurité aux matériaux inflammables qui sont spécifiques à la cheminée en acier.

La distance minimale devant l'ouverture du poêle à un élément de construction ou d'aménagement intérieur inflammable doit être de 1m.

C = distance de l'arrête au centre c/c du raccord du conduit de fumée vers le haut D = hauteur du sol au bord inférieur de la porte

Mur pare-feu en brique ou en béton

Mur pare-feu en brique ou en béton

Pour éviter toute décoloration des cloisons ininflammables peintes, nous recommandons la même distance latérale que pour les cloisons inflammables.

Handol 21 Pour l'utilisation d'une plaque de sol préfabriquée pour la série Handol 20, voir les données dimensionnelles de la page 41.

Handol 22/22T

Handol 23T

Arrivée de l'air de combustion

L'air de combustion peut être raccordé directement depuis l'extérieur via un conduit, ou indirectement via une prise d'air placée dans le mur extérieur de la pièce où est placé le poêle.

Nous proposons ci-dessous quelques alternatives d'installation. Dans les installations où l'air extérieur est amené par le mur placé derrière le poêle, il suffit de découvrir une plaque métallique pour faire passer le conduit d'air de combustion. Utiliser un marteau pour extraire la plaque.

Le manchon de raccordement du poêle a un diamètre extérieur de 64 mm.

Dans les passages chauffés, le conduit doit être isolé contre la condensation à l'aide d'une épaisseur de 30 mm de laine minérale, recouverte extérieurement d'une barrière antihumidité (plastique de construction). Dans le passage, il est important d'étanchéifier entre le tube et le mur (ou le sol) à l'aide d'un mastic à joint. Pour les passages de conduits de longueur supérieure à 1 m, le diamètre du tube doit être porté à 100 mm et il faut désigner une prise d'air de taille supérieure.

Un tuyau d'air de combustion isolé contre la condensation de 1m est disponible en option.

Passage indirect par mur extérieur

Passage par mur extérieur

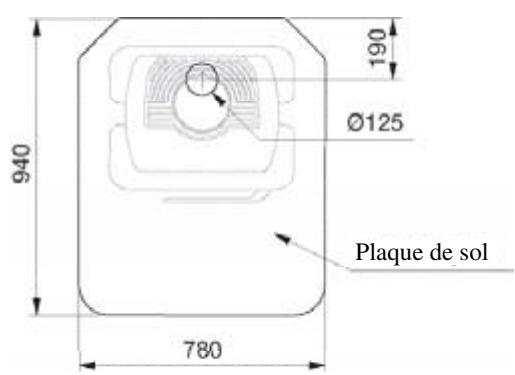

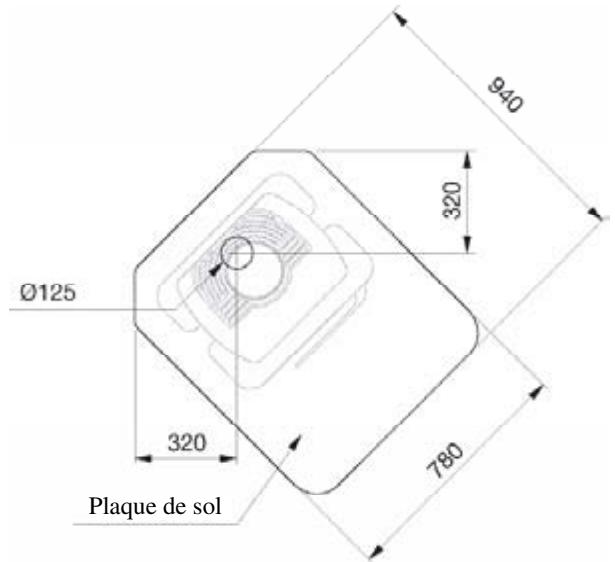

Plaque de sol pour série handöl 20 (en option)

Sur les plaques de sol préfabriquées de la série Handöl 20, un trou est prévu pour permettre le passage du tuyau d'air de combustion. Prière de noter que les images ci-dessus illustrent l'emplacement du trou sur la plaque de sol et non le manchon de raccordement au poêle. Pour le raccordement de l'air admis par le trou de la plaque de sol, un tuyau flexible doit être utilisé, ce qui ressort des images des pages 39 et 40.

Raccordement au conduit de cheminée

Pour l'installation de la cheminée, nous vous prions de consulter les instructions d'installation de la cheminée. Nous vous proposons ci-dessous une description du mode de raccordement de la cheminée au poêle.

À la livraison, l'insert est prévu pour raccordement par le haut. En cas de raccordement par l'arrière, par le dos du poêle, le manchon et le couvercle doivent changer de place.

Important!

Avant de mettre en place le poêle et de le raccorder à la cheminée, les éléments de l'encadrement qui doivent être fixés à l'arrière du poêle doivent être montés.

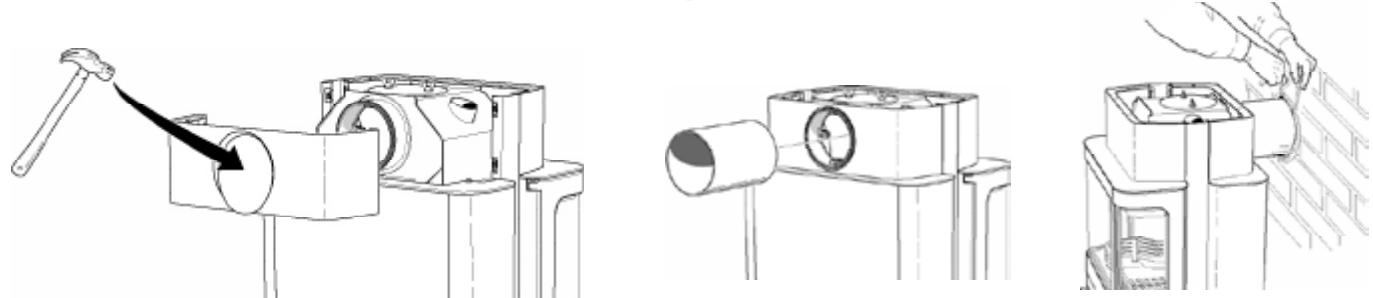

Raccordement au conduit de cheminée de maçonnerie

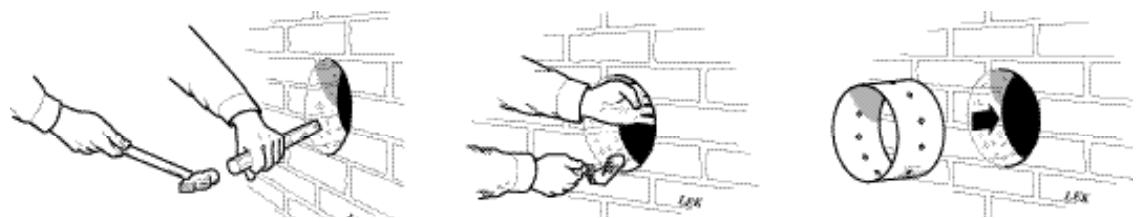

Repérer le centre du trou dans le mur, prévu pour le conduit de fumée. Vérifier que la hauteur de raccordement du conduit correspond à la hauteur du tube de raccordement du poêle.

Percer un trou d'environ 180 mm de diamètre et cimenter le manchon à l'aide d'un mortier réfractaire (non compris dans la livraison). Laisser bien sécher le mortier avant de raccorder le poêle à la cheminée.

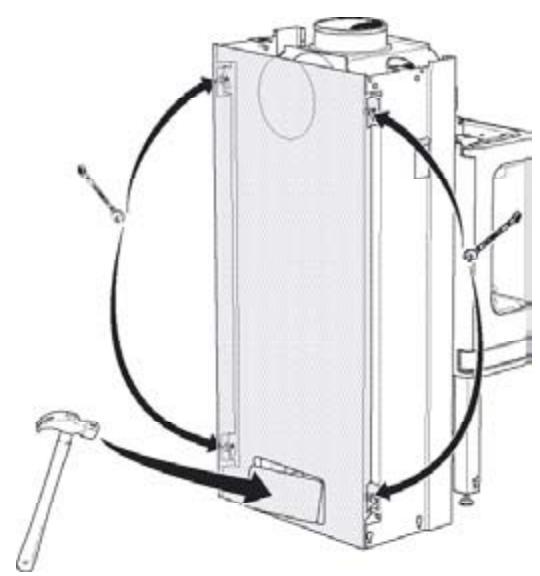

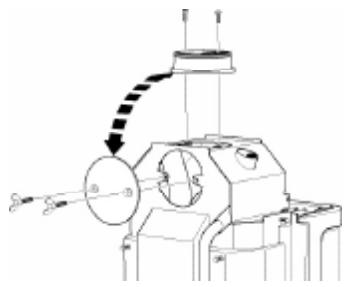

Fraper sur le couvercle à détacher qui recouvre le manchon de raccordement à l'aide d'un marteau. Enfiler le tube de raccord sur le manchon. Veiller à ce que le joint ne roule pas de sa position. Étanchéifier avec de l'étoupe entre le manchon à cimenter et le tube de raccord. Pour améliorer l'étanchéité, il est possible d'utiliser du mastic à chaudière.

Raccordement par le haut

Enfiler le premier tube sur le manchon. Veiller à ce que le joint du manchon ne roule pas de sa position. Pour améliorer l'étanchéité, il est possible d'utiliser du mastic à chaudière.

Important!

Pour le raccordement par le haut, il est important que la grille à air chaud soit montée avant la cheminée.

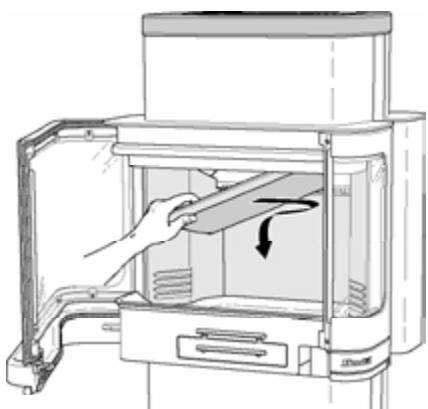

Lors du ramonage, le déflecteur de fumée doit être démonté ; sur la série Handöl 20, le plus simple est de lever puis de pousser la plaque sur le côté.

Montage de l'encadrement du handol 21

Sortir l'insert de l'emballage et déballer le kit d'encadrement. Bien lire tout le chapitre consacré au montage de l'encadrement. S'assurer qu'aucune pièce ne manque ou n'est déficiente à la livraison. Veiller à manipuler les pierres angulaires (en option) avec beaucoup de précaution, car les arêtes franches sont particulièrement sensibles aux coups.

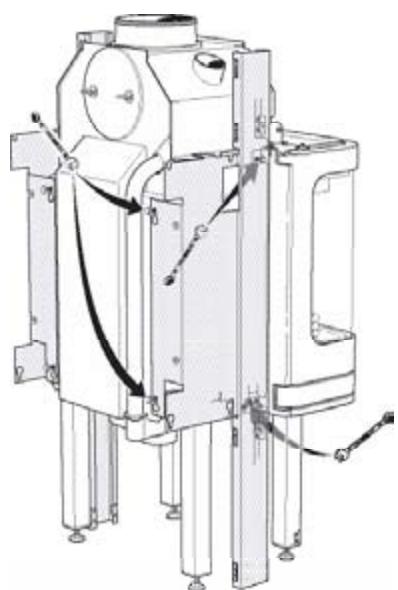

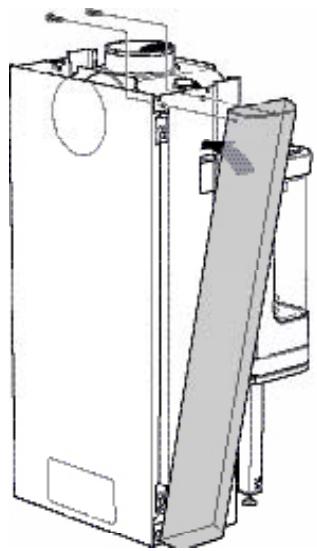

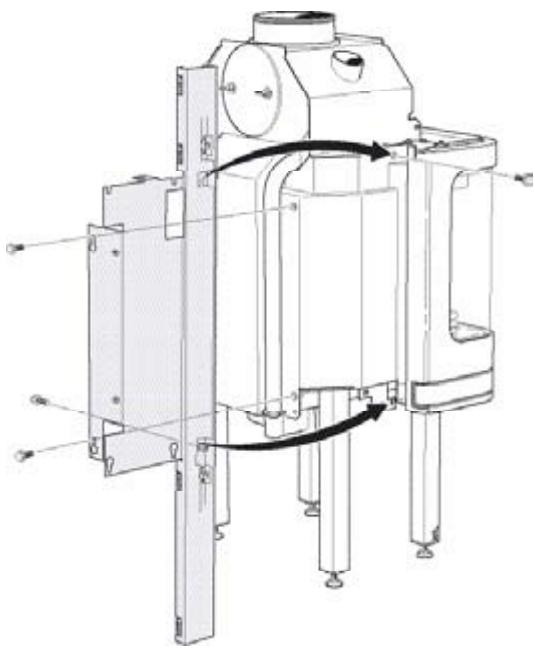

Prémonter une vis sur le profilé latral gauche et 3 vis sur l'insert. Accrocher ensuite le profilé latral sur l'insert. Procéder de même pour le profilé latral droit.

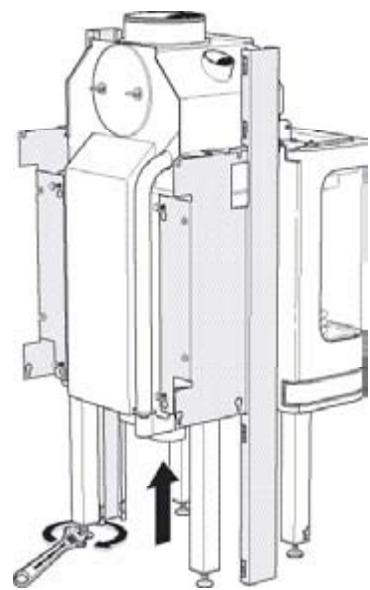

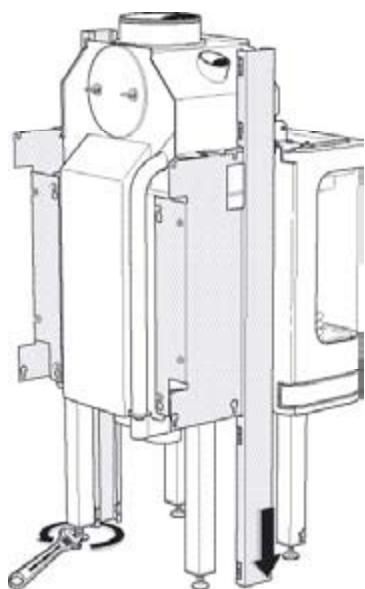

Avant de serrer les profilés latéraux, s'assurer que ceux-ci pendent librement au-dessus du sol. L'insert devra éventuellement être relevé en ajustant les pieds. Serrer ensuite les vis et abaisser l'insert de sorte que les profilés latéraux touchent exactement le support - un ajustement ultérieur sera peut-être nécessaire une fois que le poêle aura été placé sur la plaque de sol.

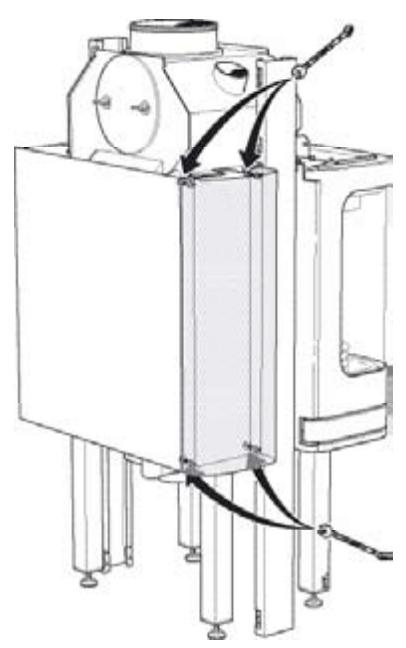

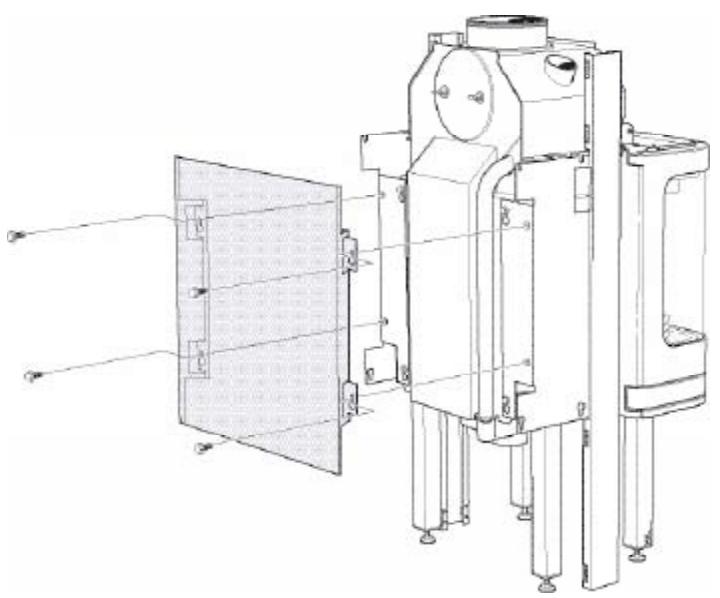

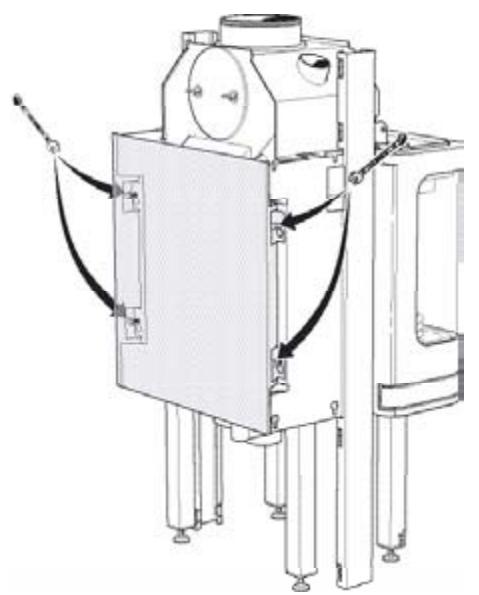

Prémonter 2 vis sur chaque profilé latéral et accrocher la plaque arrière, serrer les vis.

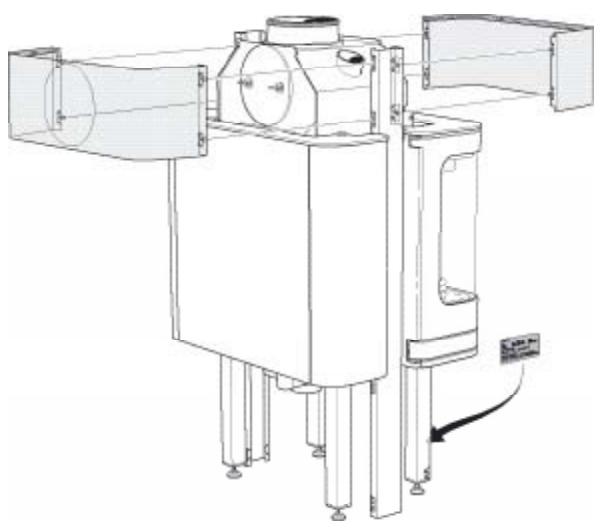

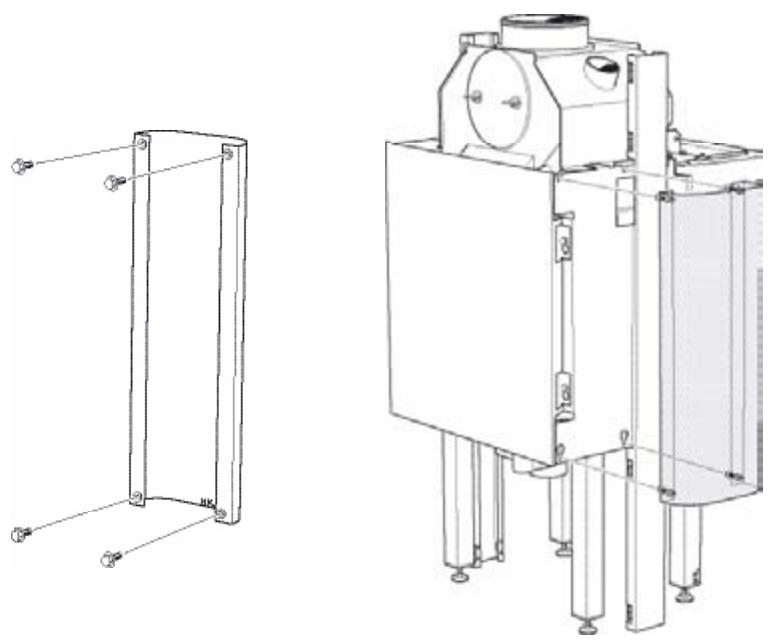

Monter les plaques latérales de sorte que le plus grand rayon des deux soit dirigé vers l'arrière du poêle. Avant de serrer les vis, vérifier que les plaques latérales sont alignées avec le bord supérieur de la plaque arrière. Mettre en place la plaque de convection avant de visser les plaques avant et arrière.

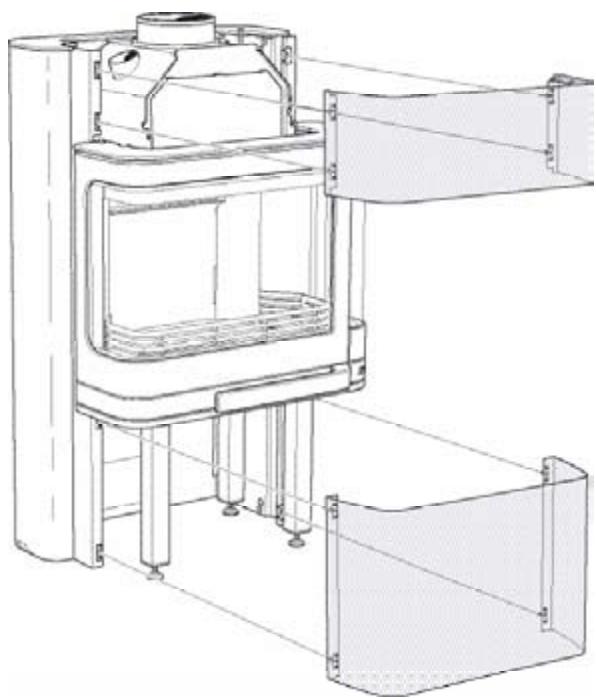

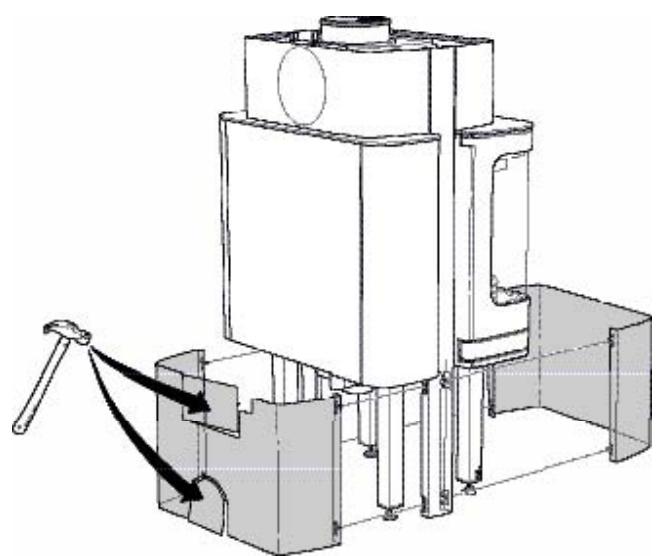

Monter capots et socles, en veillant à ne pas rayer les plaques en montant les capots supérieurs. Dans les installations où l'air extérieur est amené par le mur placé derrière le poêle, il suffit de découvrir la plaque métallique inférieure pour faire passer le tuyau d'air de combustion. Si un ventilateur

(en option) doit être monté, les deux couvercles à détacher doivent être retirés. La plaquette de désignation, fournie avec le kit d'encadrement, doit être fixée sur le pied place à côté de la plaquette portant le numéro de production.

Montage du haut du poêle

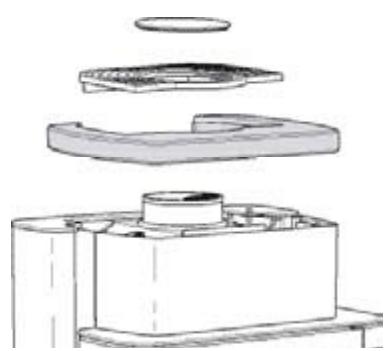

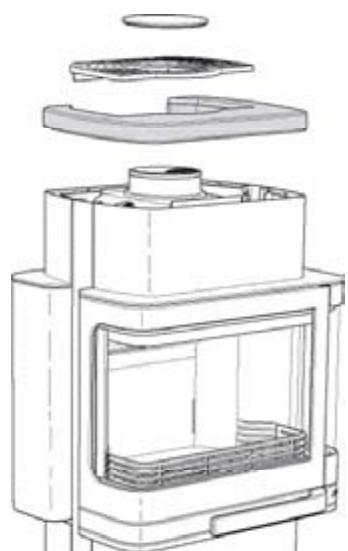

Monter le haut du poêle, terminer en plaçant la grille à air chaud et le couvercle sur le haut.

Important!

Avant de mettre en service le poèle, l'installation doit être inspectée par un ramoneur agréé. Avant d'allumer le feu pour la première fois, bien lire les « Instructions d'allumage et d'utilisation de la série Handöl 20 »

Montage de l'encadrement du Handöl 22/handöl 22T

Sortir l'insert de l'emballage et déballer le kit d'encadrement. Bien lire tout le chapitre consacré au montage de l'encadrement. S'assurer qu'aucune pièce ne manque ou n'est déficiente à la livraison. Veiller à manipuler les pierres angulaires (en option) avec beaucoup de précaution, car les arêtes franches sont particulièrement sensibles aux coups.

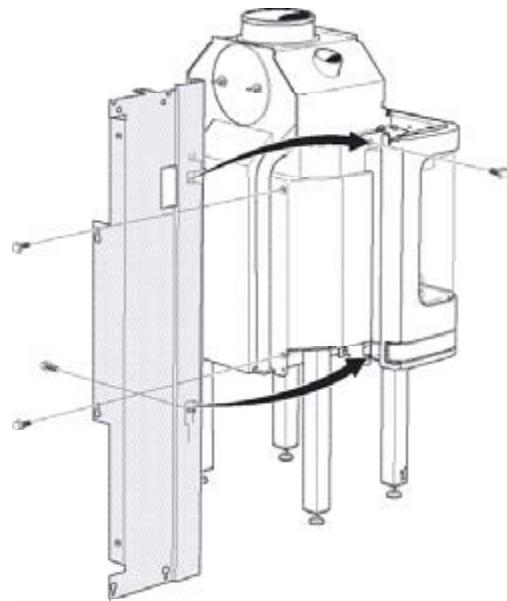

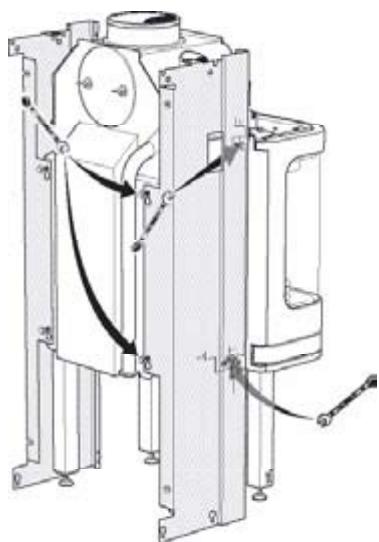

Prémontoir une vis sur le profilé laterale gauche et 3 vis sur l'insert. Accrocher ensuite le profilé lateral sur l'insert. Procéder de même pour le profilé lateral droit.

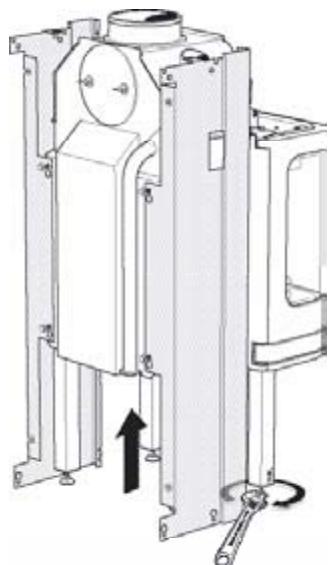

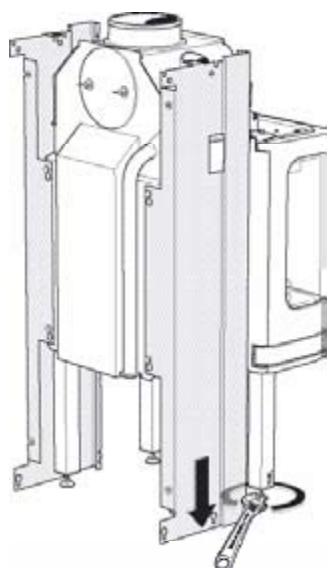

Avant de serrer les profilés latéraux, s'assurer que ceux-ci pendent librement au-dessus du sol. L'insert devra éventuellement être relevé en ajustant les pieds. Serrer ensuite les vis et abaisser l'insert de sorte que les profilés latéraux touchent exactement le support - un ajustement ultérieur sera peut-être nécessaire une fois que le poêle aura été placé sur la plaque de sol.

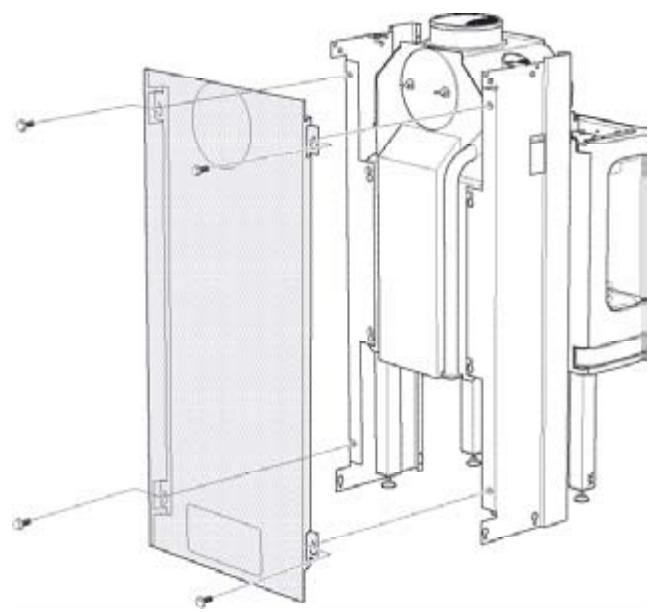

Prémontoir 2 vis sur chaque profilé latéral et accrocher la plaque arrêté, serrer les vis. Dans les installations où l'air extérieur est amené par le mur placé derrière le poêle il suffit de découvrir la plaque métallique inférieure pour faire passer le tuyau d'air de combustion; ceci est également valable pour le montage d'un ventilateur (en option).

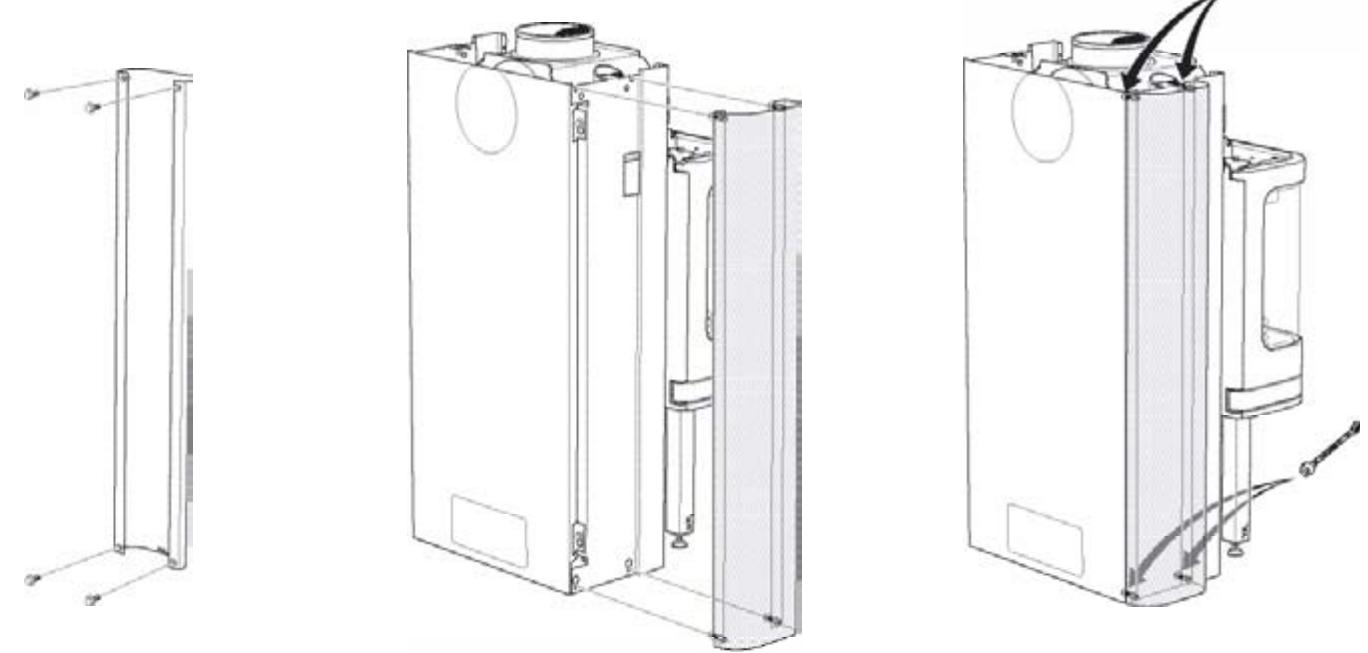

Handol 22

Monter les plaques latérales de sorte que le plus grand rayon des deux soit dirigé vers l'arête du poêle. Avant de serrer les vis, vérifier que les plaques latérales sont alignées avec le bord supérieur de la plaque arrière. Continuer avec le chapitre « Montage des plaques », page 48.

Handol 22T

Monter au sol les côtés en pierres ollaires à côté du bas du profilé latéral, de sorte que le plus grand rayon des deux soit dirigé vers l'arrête du poêle. Utiliser les vis à béton fournies pour fixer les côtés en pierres ollaires sur le haut de ceux-ci, par les trous du profilé latéral, 2 vis de chaque côté. Il est important d'exercer une pression sur les vis pour que les filetages s'engagent rapidement dans la pierre.

Un conseil!

Si le sol est irrégulier, il sera peut-être nécessaire de placer des cales ou des rondelles sous la pierre ollaire, afin de mettre à niveau pierre ollaire et plaque arrière.

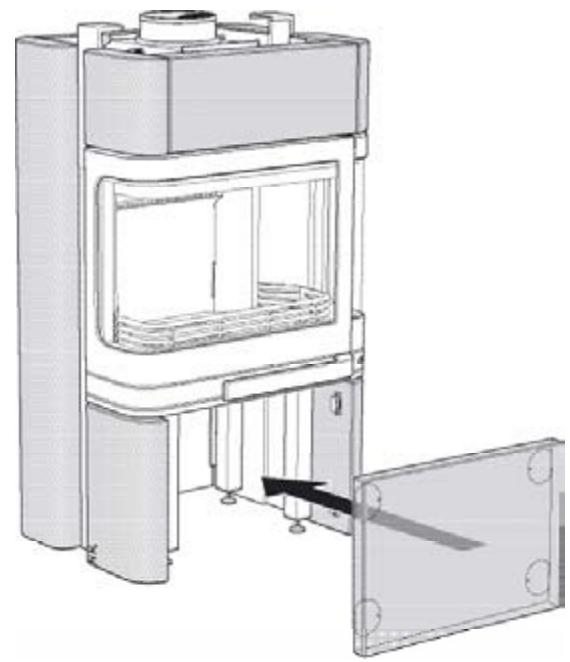

Montage des plaques

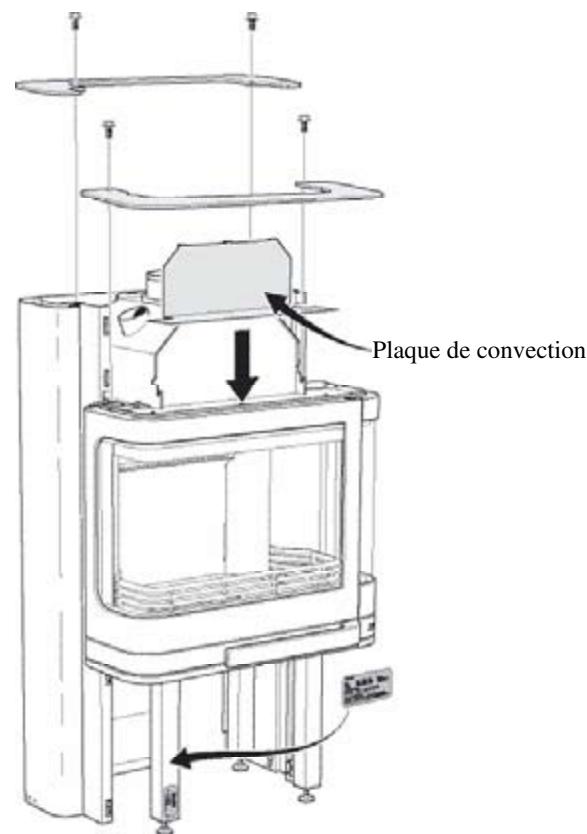

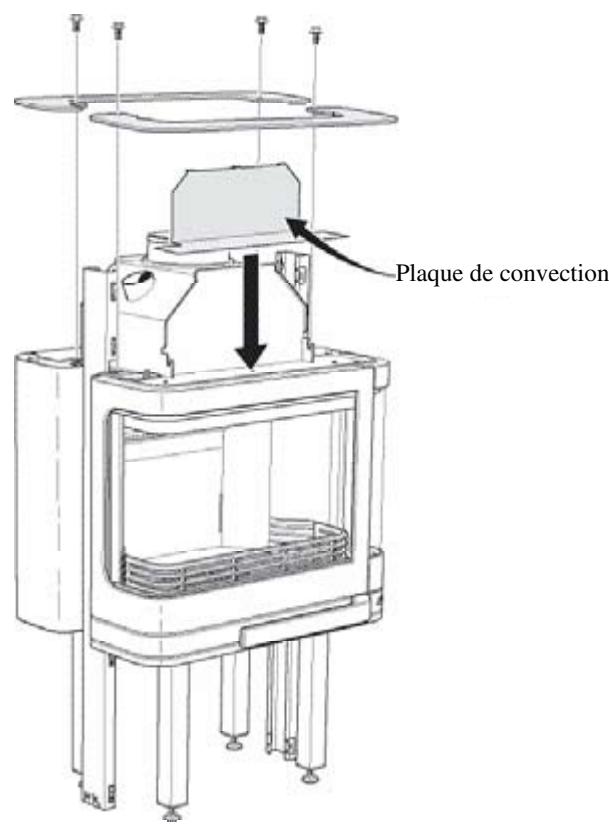

Mettre en place la plaque de convection avant de visser les plaques avant et arrêter. La plaquette de désignation, fournie avec le kit d'encadrement, doit être fixée sur le pied placé à côté de la plaquette portant le numéro de production.

Montage du haut du poêle

Monter le haut du poêle, terminer en plaçant la grille à air chaud et le couvercle sur le haut.

Monter le capot et le socle, en veillant à ne pas rayer la plaque avant en montant le capot.

Important!

Avant de mettre en service le poèle, l'installation doit être inspectée par un ramoneur/agréé. Avant d'allumer le feu pour la première fois, bien lire les « Instructions d'allumage et d'utilisation de la série Handöl 20 »

Montage de l'encadrement du handol 23T

Sortir l'insert de l'emballage et déballer le kit d'encadrement. Bien lire tout le chapitre consacré au montage de l'encadrement. S'assurer qu'aucune pièce ne manque ou n'est déficiente à la livraison. Veiller à manipuler les pierres angulaires avec beaucoup de précaution, car les arêtes franches sont particulièrement sensibles aux coups.

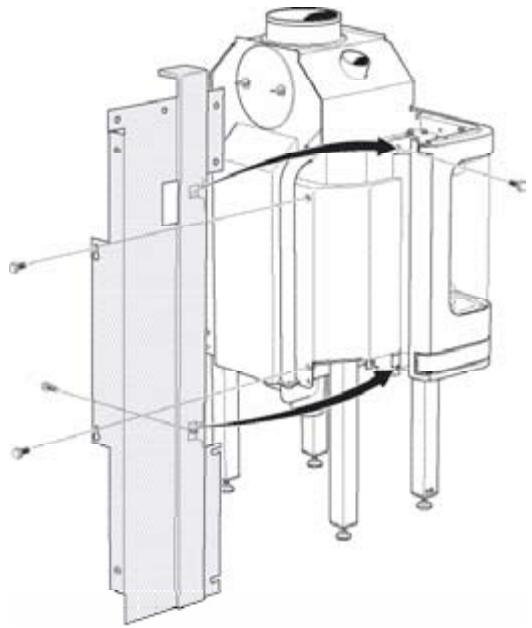

Prémonter une vis sur le profilé latéral gauche et 3 vis sur l'insert. Accrocher ensuite le profilé latéral sur l'insert. Procéder de même pour le profilé latéral droit.

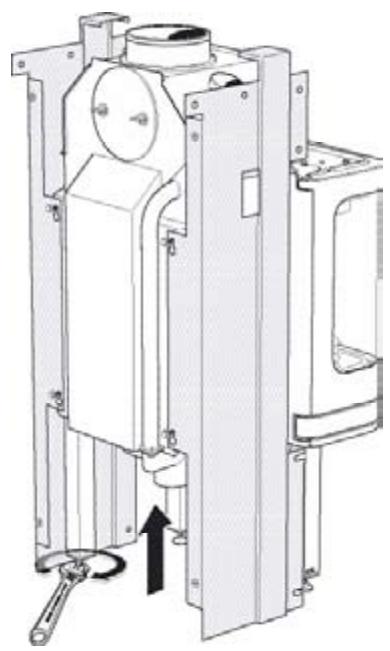

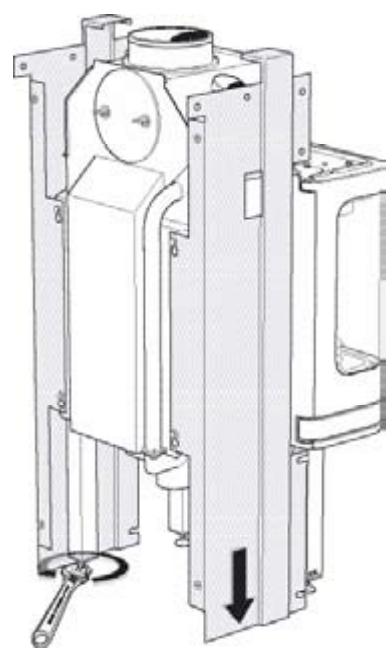

Avant de serrer les profilés latéraux, s'assurer que ceux-ci pendent librement au-dessus du sol. L'insert devra éventuellement être relevé en ajustant les pieds. Serrer ensuite les vis et abaisser l'insert de sorte que les profilés latéraux touchent exactement le support - un ajustement ultérieur sera peut-être nécessaire une fois que le poêle aura été placé sur la plaque de sol.

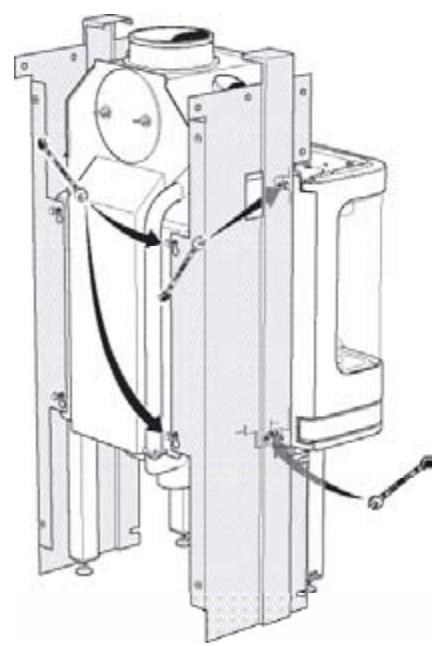

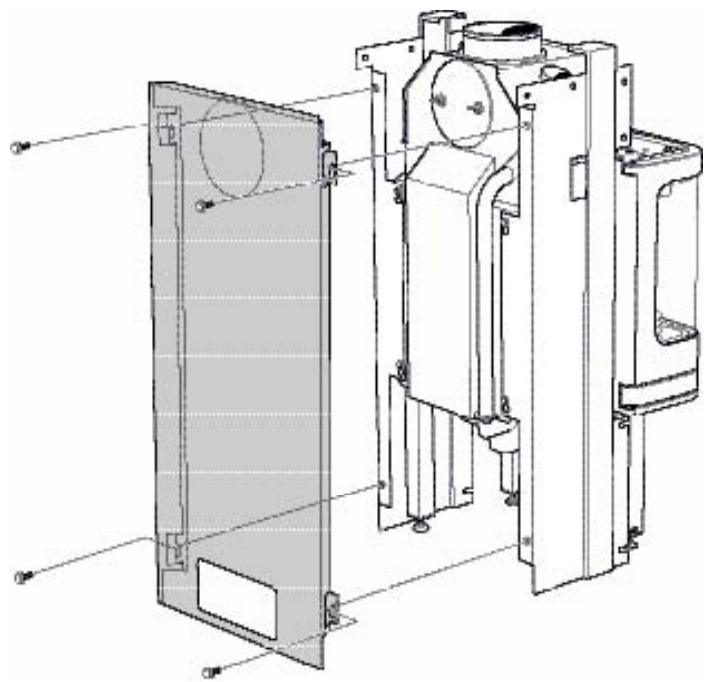

Prémonter 2 vis sur chaque profilé latéral et accrocher la plaque arrête, serrer les vis.

Monter au sol les côtés en pierres ollaires à côté du bas du profilé latéral, de sorte que le plus grand rayon des deux soit dirigé vers l'arrête du poêle. Utiliser les vis à béton fournies pour fixer les côtés en pierres ollaires sur le haut de ceux-ci, par les trous du profilé latéral, 2 vis de chaque côté. Il est important d'exercer une pression sur les vis pour que les filetages s'engagent rapidement dans la pierre.

Un conseil!

Si le sol est irrégulier, il sera peut-être nécessaire de placer des cales ou des rondelles sous la pierre ollaire, afin de mettre à niveau pierre ollaire et plaque arrière.

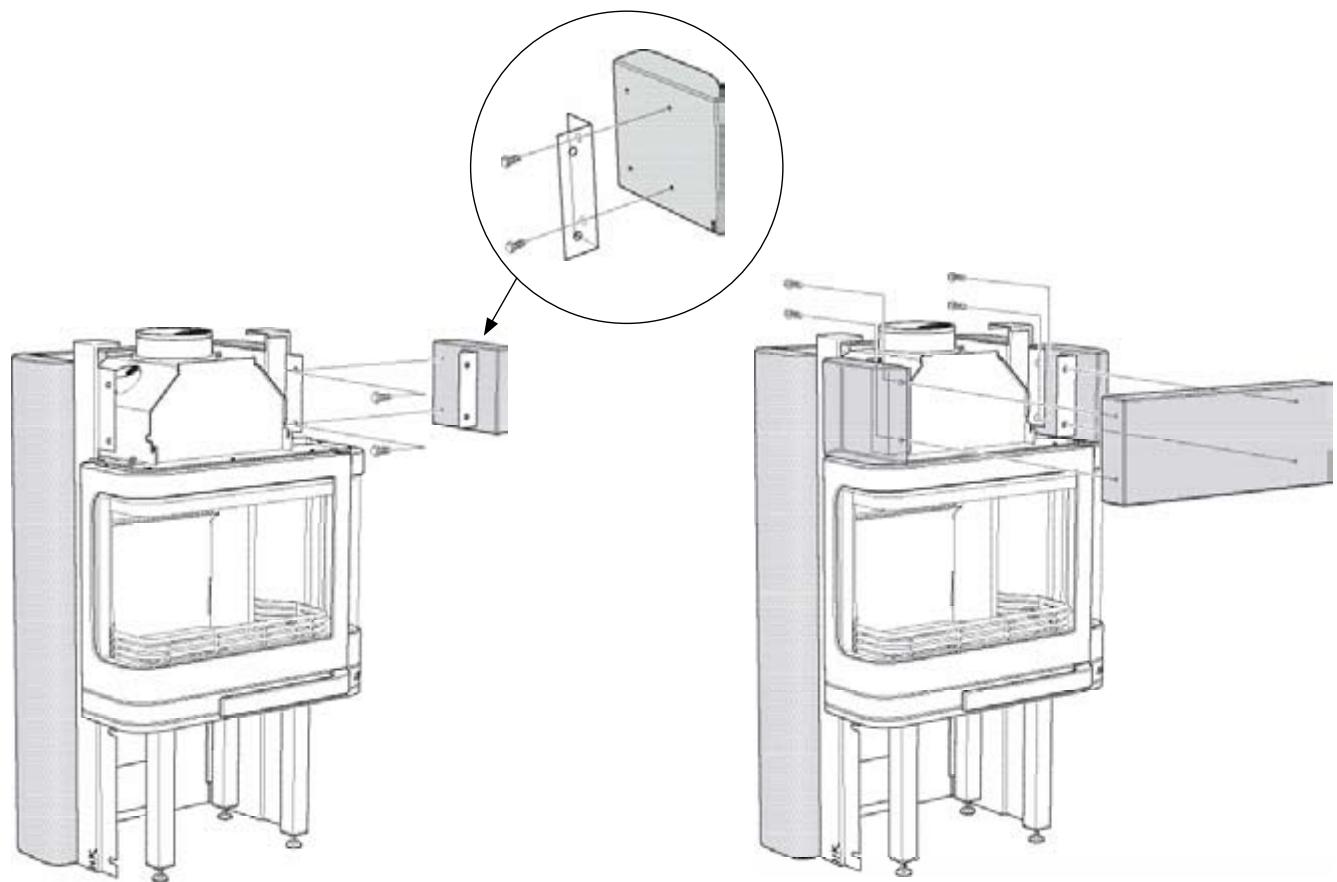

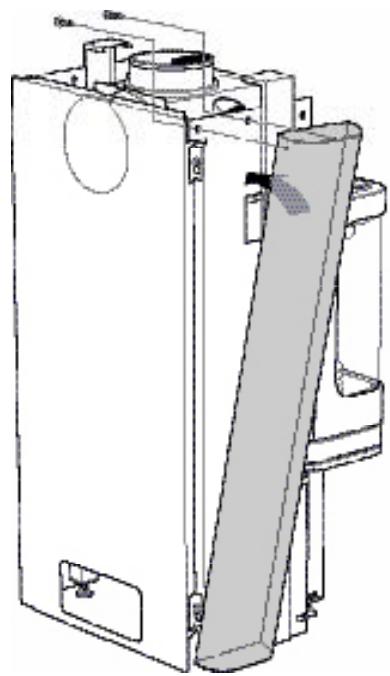

Avant de monter les côtes supérieurs sur le profilé lésral, les équerres doivent être fixées à l'aide de vis à béton selon l'image, ne pas serrer les vis à béton tant que toute la partie

Frontale n'est pas ajustée. Utiliser des vis à béton pour fixer les côtes supérieurs sur le profilé lésral. La pierre frontale supérieure se fixe sur les équères à l'aide de vis à béton.

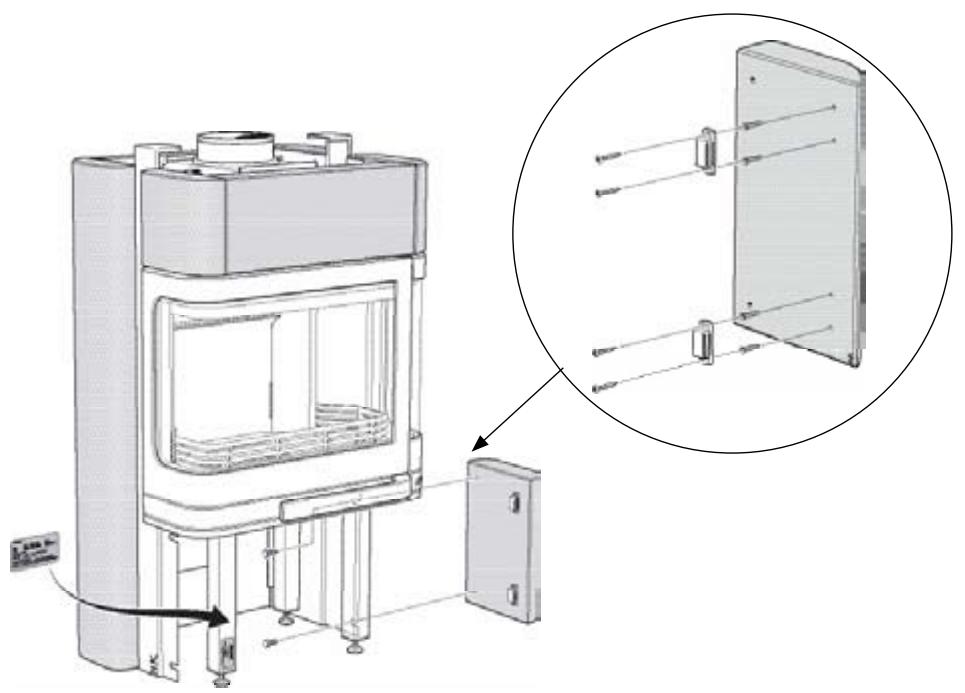

La plaquette de désignation, fournie avec le kit d'encadrement, doit être fixée sur le pied place à côté de la plaquette portant le numéro de production. Monter la fermeture magnétique sur les pierres latérales inférieures, utiliser la cheville et la vis fournies. Fixer ensuite les pierres latérales sur le profilé lésral au moyen de vis à béton.

Engager la plaque de fixation sur les fermetures magnétiques de la pierre frontale inférieure, puis les fixer avec une silicone. Laisser sécher la silicone avant de mettre en place la pierre frontale.

Montage du haut du poêle

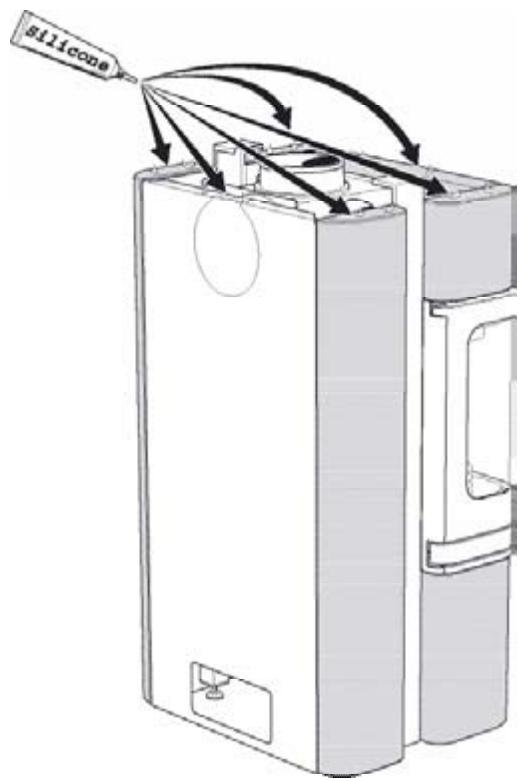

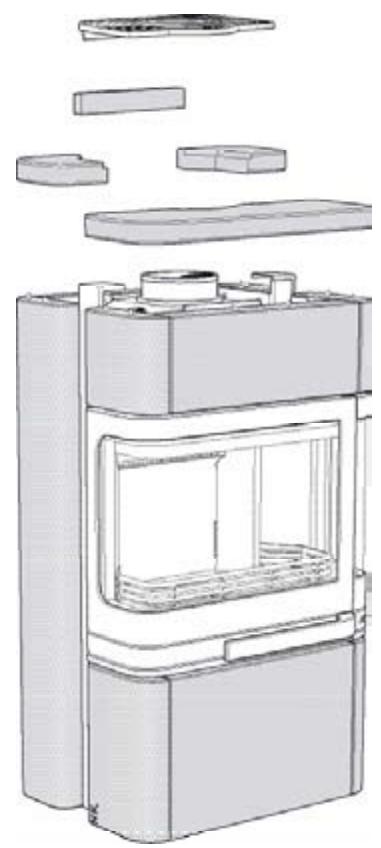

Fixer les pierres supérieures avec quelques points de silicone, ajuster les pierres ainsi que la grille d'air chaud. Terminer en mettant en place le couvercle.

Important!

Avant de mettre en service le poèle, l'installation doit être inspectée par un ramoneur/agré. Avant d'allumer le feu pour la première fois, bien lire les « Instructions d'allumage et d'utilisation de la série Handöl 20 »
