FOIRE AUX QUESTIONS - XM200T TRAYNOR

Comment puis-je résoudre un problème de son faible sur le TRAYNOR XM200T ?

Vérifiez d'abord que le volume principal et le volume des canaux sont réglés correctement. Assurez-vous que les câbles sont bien connectés et en bon état. Testez avec une autre source audio pour exclure un problème de l'équipement source.

Que faire si le TRAYNOR XM200T ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous que le fusible n'est pas grillé. Si le problème persiste, il pourrait être nécessaire de contacter un technicien qualifié.

Comment régler la tonalité sur le TRAYNOR XM200T ?

Utilisez les contrôles des aigus, des médiums et des basses sur le panneau avant pour ajuster la tonalité selon vos préférences. Faites des ajustements progressifs et écoutez les changements en temps réel.

Le TRAYNOR XM200T émet un bruit de fond, que faire ?

Vérifiez que tous les câbles sont correctement connectés et en bon état. Éloignez les sources d'interférences potentielles, telles que les appareils électroniques ou les lignes électriques. Si le bruit persiste, essayez de réduire le gain d'entrée.

Comment connecter un instrument au TRAYNOR XM200T ?

Utilisez un câble jack 6,35 mm pour connecter votre instrument à l'une des entrées du panneau avant. Assurez-vous que le volume est à un niveau bas avant d'allumer l'amplificateur pour éviter d'endommager les haut-parleurs.

Le TRAYNOR XM200T fonctionne-t-il avec des haut-parleurs externes ?

Oui, le TRAYNOR XM200T peut être connecté à des haut-parleurs externes. Assurez-vous que les haut-parleurs sont compatibles avec la puissance de l'amplificateur et respectez les connexions appropriées.

Comment mettre à jour le firmware du TRAYNOR XM200T ?

Le TRAYNOR XM200T ne nécessite pas de mise à jour de firmware. Pour toute mise à jour ou information sur les améliorations, consultez le site web du fabricant ou contactez le support technique.

Que faire si les effets intégrés ne fonctionnent pas ?

Vérifiez que le bouton d'effet est activé et que les niveaux de mixage sont réglés correctement. Assurez-vous que les effets ne sont pas désactivés à partir de l'interface de l'appareil.

MODE D'EMPLOI XM200T TRAYNOR

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque:

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouts d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

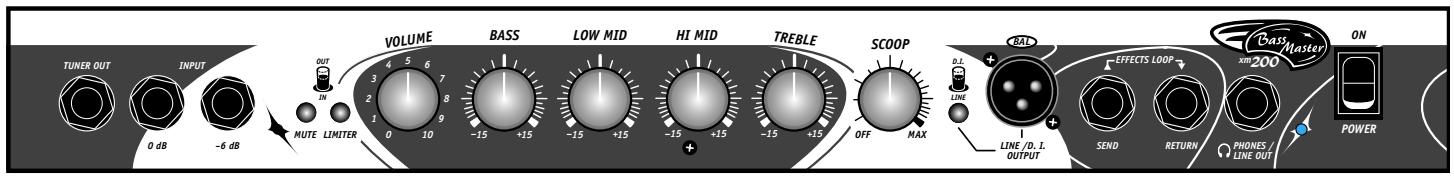

Les amplificateurs Yorkville Bass Master xm200 et xm200T ont été conçus pour satisfaire aux besoins du bassiste professionnel. Nous croyons que notre Yorkville Bass Master xm200 ou xm200T sera un outil de travail fiable et polyvalent pour plusieurs années à venir.

Prise de sortie pour accordeur

Cette sortie de niveau instrument est idéale pour le branchement d'un accordeur électronique pourasse/guitare.

Entre 0DB et -6DB

Ces entrées sont pour instruments. Utilisez l'entrée 0dB pour les guitares basses avec circuit électronique passif normal, comme sur les basses dotées de micro à bobine simple ou micro type humbucking. Utilisez l'entrée -6dB pour les basses avec micro à sortie élevée ou celles avec micros actifs. Ne branchez pas plus d'un instrument à la fois.

Bouton mute

Le bouton Mute permet de couper tout signal audible, à part celui présent à la sortie pour accorder. Cela vous permet ainsi d'accorder votre instrument sans changer les réglages sur votre instrument ou votre xm200 (et votre audience ne vous entendra pas durant l'accordage).

Liminateur

Lorsque engagé, le limiteur du xm200 prévient l’échéage audible à la section d’amplificateur de puissance (distorsion). Contrairement aux limiteurs d’entrée, il n’affecte aucunement la section de préamplificateur. Au lieu, ce Limiteur assure que l’échéage à l’étage de sortie n’endommagera pas le haut-parleur ou le tweeter. D’une façon unique et complète, le limiteur compare la sortie avec la puissance CA disponible (en terme technique, il lit la tension CC de rail) ensuite, juste avant que l’échéage se produise à l’étage de sortie, le Limiteur réduit les niveaux de signal suffisamment pour prévenir la distorsion d’amplificateur de puissance. Cela permet au xm200 de garder un son plus clair à des niveaux de sortie plus élevés, même lorsque la tension d’alimentation CA baisse en dessous de la normale.

Conseil: Avec le Limiteur engagé, la seule façon d'obtenir un son avec distorsion avec votre xm200 est de surcharger le préamplificateur. Ceci est très acceptable pour certains styles. Cela n'abimera pas vos drivers pourvu que vous vous assuriez de bien garder le limiteur engagé.

Volume

Réglez le contrôle de Volume pour obtenir le niveau désiré. Si une distorsion non-désirée est présente, réduisez le réglage du volume et/ou le niveau des contrôles de tonalité (en particulier le niveau des graves).

Contrôles de tonalité

Chaque contrôle de tonalité offre une gamme d'ajustement étendu. Les quatre contrôles à chevauchement couvrent entièrement la bande audio. Le contrôle Bass ajuste le niveau des fréquences graves, le contrôle Low Mid ajuste le niveau de la gamme juste au-dessus des graves, le contrôle Hi Mid couvre les notes les plus aigues et les harmoniques médianes. Le contrôle Treble ajuste la gamme des harmoniques supérieures. Un réglage central sur ces contrôles correspond approximativement à un réglage neutre.

Conseil: il est parfois désirable de commencer avec les contrôles à la position centrale pour ensuite les ajuster tout en jouant jusqu'à l'obtention du son désiré.

Scoop

Le contrôle Scoop vous permet de mélanger un son alternatif unique pour offrir une gamme de tonalités grandement étendue. Un réglage à la position 0 n'affecte pas le son alors qu'un réglage à la position 10 maximise l'effet du Scoop.

Conseil: Pour de meilleurs résultats avec un réglage élevé du Scoop, les contrôles de tonalités devraient être réglés près du point central.

Prises d'envoi et de retard d'effets

Le signal de niveau ligne à la prise Effects Send est post-fader et post-EQ (le signal est affecté par le volume et tous les contrôles de tonalité). La prise Effects Send serait normalement branchée à l'entrée de l'appareil d'effet avec un câble blindé de raccordement. Lorsqu'une fiche est insérée à la prise Effects Return, le signal est acheminé directement à la section interne d'amplificateur de puissance du xm200. En termes techniques, en insérant une fiche ¼" à la prise Effects Return, vous débranchez le signal du préamplificateur interne normalement acheminé à l'étage d'amplification de puissance. L'amplificateur de puissance ne peut que recevoir les signaux acheminés par ici (cette prise isole la section d'amplificateur de puissance). Utilisez un câble blindé de raccordement pour toutes les connections.

Conseil: Vous pouvez raccorder votre xm200 à un autre amplificateur. Par exemple, si vous puissez utiliser deux amplificateurs de basse pour un concert important, vous pouvez simplement brancher un câble blindé de raccordement à partir de la sortie ligne de l'autre amplificateur (possiblement un autre xm200) à la prise Effects Return de votre xm200.

Sortie XLR ligne/id

Cette prise sert d'interface pour la sono ou la console d'enregistrement. À l'aide d'un câble pour microphone avec prises XLR ou d'un câble blindé de raccordement avec prise femelle XLR à une extrémité (symétrique ou asymétrique, -ex.: câble pour microphone à basse ou haute impédance) branchez la sortie Line/DI à l'entrée du mixeur. Le circuit d'équilibrage électronique minimise la possibilité de bourdonnement ou de bruit lorsque la sortie Line/DI est branchée à un mixeur, même si le mixeur n'est pas équipé d'entrées symétriques. De plus, cette sortie peut être pré-EQ ou post-EQ suivant le réglage du bouton sélecteur décrit dans la section qui suit.

Bouton sélecteur pré/post

Le sélecteur Pré-EQ / Post-EQ vous permet de configurer la sortie Line/DI.

• À la position Pre-EQ, le bouton connecte la sortie Line/DI directement à la section d'entrée contournant ainsi le contrôle de Volume, les contrôles de tonalité, le circuit d'envoi et retour d'effet. Utilisez le réglage Pre-EQ lorsque vous enregistrez ou avec un système sono ou le technicien en charge du mélange requiert un signal totalement dépourvu d'effet, comme si le signal provenait d'une boîte pour injection directe.
• À la position Post-EQ, le bouton connecte la sortie Line/DI à l'étage final de pré-amplification de façon à ce que le contrôle de Volume, les contrôles de tonalité et les effets branchés à la boucle affectent tous le signal. Utilisez le réglage Post-EQ lorsque vous branchez la sortie Line/DI à l'entrée d'un autre amplificateur lorsque nécessaire, ou lors d'enregistrement ou avec une sono quand un signal dépourvu d'effet n'est pas requis.

Conseil: Dans la plupart des situations dans les boîtes de nuit, ou lorsque vous enregistrez à la maison, il est généralement préférible d'utiliser le réglage POST.

Casque d'écoute

Quand une fiche de casque d'écoute est branchée à la prise PHONES, le haut-parleur intégré et la prise de sortie Extension Speaker sont tous les deux déconnectés, permettant ainsi de pratiquer en silence.

Alimentation

La DEL bleue près du sélecteur d'alimentation s'illumine lorsque l'appareil est mis en marche.

Sortie pour haut-parleur supplémentaire (panneau arrière)

Un ou deux haut-parleurs supplémentaires peuvent être branchés sur la prise de sortie Extension Speaker située au panneau arrière. L'impédance minimum de la charge de haut-parleur externe est 4-ohms (un haut-parleur supplémentaire de 4-ohms ou deux haut-parleurs supplémentaires de 8-ohms). La prise pour haut-parleur supplémentaire est branchée en parallèle avec le haut-parleur interne pour permettre l'utilisation du haut-parleur interne (4-ohms) lorsqu'un haut-parleur supplémentaire est utilisé.

Conseil: L'amplificateur de puissance est doté d'une protection thermique et électronique, qui le protège des charges trop basses. L'amplificateur cessera de fonctionner (au lieu de s'endommager) si la charge est trop BASSE. Si l'amplificateur cesse de fonctionner, débranchez le haut-parleur supplémentaire et coupez l'alimentation. Le xm200 sera capable d'être mis à nouveau en marche après quelques minutes lorsqu'il aura refroidi.

XM200T

Puissance avec impédance min. (watts) 200

Impédance minimum (ohms) 2

Puissance d'impulsion - 2 cycles 250 W

Configuration de HP-grave (grosseur/puissance)

Configuration de HP-aigus (grosseur/puissance)

Bruit et bourdonnement (dB)

Canaux d'entrée 1

Enters - Canal 1 1

Contrôles - Canal 1

Sélecteurs - Canal 1

Sensibilité d'entrée (mV)

Sortie ligne (type / configuration)

Sensibilité de la sortie ligne (Vrms)

Boucle d'effet / Emplacement

Sensibilité - d'effet (Vrms)

DEL indicatrices

Protection

Limiteur / commutable

Sortie pour HP supplémentaire / emplacement

Prise pour casque d'écoute

Dimensions (PLH, pouces)

Dimensions (PLH, cm)

Poids (livres / kg)

xm200: 1x 15 pouces; xm200T: 2x 10 pouces

Piezo Tweeter / 30 Watts

-90dB non-pondéré / -94 pondéré

Mute, Limiter, Line / D. I. Sélecteur de sortie

<25

Symétrique / Avant

Oui / Avant

Bleue / Alimentation

Thermique. Court-circuit

Oui/Oui

Arrière

Oui

xm200: 14 × 21 × 23.5; xm200T: 14 × 22 × 23

xm200: 37 × 54 × 60; xm200T: 36 × 56 × 55.8

57/26
