KG 4 - Enceintes acoustiques KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes acoustiques
Marque	KLIPSCH
Modèle	KG 4
Dimensions (H x L x P)	90,2 x 60,3 x 72,5 cm
Poids	Non spécifié dans la notice, estimation ~20 kg
Sensibilité	104 dB SPL
Puissance maximale admissible	100 watts
Impédance	4 ou 6 Ω (compatible ampli 8 Ω)
Amplificateur recommandé	20 watts minimum par canal
Placement	Près des coins, à au moins 7,6 cm du mur pour les modèles avec sub-bass arrière
Connexion	Bornes à vis, fil de section suffisante, respecter la polarité
Finition	Bois de placage huilé, laqué ou brut
Entretien du bois	Huile fine pour placage huilé, chiffon doux pour laqué, traitement rapide pour brut
Sécurité	Ne pas brancher sur prise électrique directe, éviter humidité et températures extrêmes, ne pas utiliser volume max pour éviter distorsion
Réparabilité	Consulter un spécialiste audio-HiFi

FOIRE AUX QUESTIONS - KG 4 KLIPSCH

Quelle est la puissance d'amplification recommandée pour les KLIPSCH KG 4 ?

Il est recommandé d'utiliser un amplificateur d'une puissance de sortie d'au moins 20 watts par canal. Vous pouvez utiliser un amplificateur de puissance supérieure (jusqu'à 200 watts) même si les enceintes supportent 100 watts en continu.

Comment brancher les enceintes KG 4 à l'amplificateur ?

Utilisez des câbles de bonne qualité. Dénudez les fils sur 2,5 cm. Raccordez le fil marqué (ou lisse) à la borne noire (négative) de l'enceinte et à la borne négative de l'amplificateur. L'autre fil (avec repère) à la borne rouge (positive). Serrez bien les bornes à vis.

Où placer les enceintes KLIPSCH KG 4 pour un son optimal ?

Placez-les près des coins de la pièce, avec les woofers verticalement au sol. La distance entre les enceintes doit être inférieure ou égale à la distance de chaque enceinte à la position d'écoute. Si elles ont un sub-bass arrière, maintenez au moins 7,6 cm du mur.

Quelle est la sensibilité des KG 4 ?

La sensibilité est de 104 dB SPL, ce qui les rend très efficaces et adaptées à des amplificateurs de puissance modérée.

Comment entretenir la finition en bois des enceintes ?

Pour le placage huilé, appliquez une fine couche d'huile d'ameublement sans cire plusieurs fois par an. Pour le laqué, un chiffon doux et sec suffit. Le bois brut doit être traité rapidement selon la finition choisie.

Quelles précautions de sécurité dois-je prendre ?

Ne branchez jamais l'enceinte directement sur une prise électrique. Évitez l'humidité, les températures extrêmes et la lumière directe du soleil. Ne poussez pas le volume de l'amplificateur au maximum pour éviter la distorsion.

Puis-je utiliser un amplificateur 8 Ω avec ces enceintes ?

Oui, les enceintes KG 4 ont une impédance de 4 ou 6 Ω, mais elles peuvent être utilisées avec un amplificateur prévu pour 8 Ω sans problème.

Quels types de câbles utiliser pour le branchement ?

Utilisez de préférence des câbles spéciaux pour enceintes, ou à défaut du cordon électrique ordinaire de section suffisante. Évitez les câbles de qualité médiocre.

Que faire si je n'entends pas assez de basses ?

Essayez de rapprocher les enceintes du mur (mais en respectant la distance minimale de 7,6 cm pour les modèles avec sub-bass arrière). Vous pouvez aussi ajuster le placement dans la pièce.

Où puis-je trouver la notice complète des KLIPSCH KG 4 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour le modèle KG 4 de KLIPSCH.

MODE D'EMPLOI KG 4 KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes". N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

Dans les conditions normales, toutes les enceintes doivent le meilleur résultat lorsqu'elles sont placées à proximité des coins d'une pièce avec les éléments woode.r placés verticalement sur le sol. Les enceintes devraient idéalement être placées de telle manière que la distance entre elles soit inférieure ou égale à la distance de chacune des enceintes à la.

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chaque des enceintes à la position d'écoute devrait être de 3 m ou plus. La sonorité est généralement la meilleure lorsque les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d'éléments sub-bass à l'arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l'enceinte soit située au moins 7,6 cm du mur. Selon l'acoustique de la pièce, on pourrait obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférible de faire quelques essais pour trouver l'emplacement qui donne le meilleur effet sonore.

Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts. Il est possible d'utiliser une paire d'enceintes d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De bons câbles et un bon raccordement améliorent sensiblement le son de vos enceintes KLIPSCH. Consultez votre spécialiste audio-HFi pour connaître les meilleures câbles disponibles dans toute région et suivez les instructions d'installation propres aux câbles choisis.

Le cordon électrique ordinaire qui donne un résultat décevant et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et suivez les instructions ci-dessus pour le branchement.

1. Éteindre l'installation.
2. Couper deux longueurs approximativement égales de fil, ainsi dépasser la longueur nécessaire. Le cordon électrique ordinaire contient deux faisceaux de fil tournés qui se distinguent par l'aspect extérieur de la gaine isolante. Celle-ci est en effet

lisse pour um des fils et presente une "pingure" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chaque des extrémises sur une longueur de 7,6 cm en ayant son de ne pas endommager la gaine isolante. 4. Denuider les fils sur 2,5cm à chaque des extrémités. 5. Racorridanusdsfahlorbore d'entree noire au dos l'encente de gauche. Pour realiser ce racconlement, devisser la tete de la borne en la tournant dans le sens contraire de aiguilles d'une montre de plusieurs tours. Enrouler le fil dedué sur la borne puis revisser et serrer la tete en la tournant dans le sens des aiguilles d'une montre. 6. Sur l' amplificateur, raccorder l'autre extrémite de ce même fil à la borne négative de sortie pour l'enceinte de gauche. (Cette sortie négative est marquee ), "common" ou "ground" ou est de valeur noire.) Survenir les instructions du fabricant de l' amplificateur pour réaliser au moins le recordement. 7. Au dos de l'enceinte de gauche, raccorder erruante l'autre fil toroné du cordon électricque à la borne d'entrie de couleur rouge. Proceder de la mème manière que celle désrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrémité de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est manquee " " ou " 8 ou est de couleur rouge.) Suivre les instructions du fabricant be l'amplificateur pour réal- ser au moins le raccordement. 9. Verifie l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie negative de gauche de l'amplificateur est bien raccordée à l'entree noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivez la même procédure et veillez à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, avec un applicateur, appliquer une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la cire.

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre de leur donner la finition souhaitée assortie à un meuble donné. Ce bois brut doit être traité aussitôt que possible en suivant scrupuleusement les instructions se rapportant à la finition de votre choix.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou des places dans un endro particulierément humide.

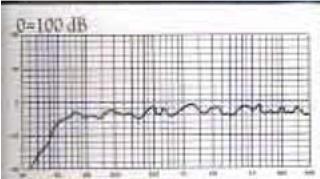

0-100dB

Profondeur (du centre devant)

jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur: 90.2 cm (35-1/2")

Langeur:60.3cm(23-3/4)

Profondeur: 62.2 cm (24-1/2")

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur (la base incluse) 90.5 cm

(35-5/18°)

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

0=100dB

Largeur:47cm(18-1/2")

Profondeur: 39.4 cm (15-1/2")

Sensibilité: 90 dB SPL

Relèvement maximum: 100 watts

Hauteur:89.9cm(35-3/8)

Largeur: 41.9 cm (16-1/2")

Profondeur: 30.4 cm (12")

Sensibilité: 97,5 dB SPL

Rendement maximum: 100 watts

Hauteur: 79.1 cm (31-1/8")

Langean 40.3 cm (15.7/8")

Profondeur: 31.1 cm (12-1/4")

Hauteur:54.3cm(21-3/8°)

Largeur 39.4cm (15-1/2")

Profondeur: 33.4 cm (13-1/8")

Sensibilité: 94 dB SPL

Rendement maximum: 65 watts

Hauteur:70.2cm(27-5/8")

Largeur: 40 cm (15.3/4")

Profondeur: 27.3 cm (10-34")

Hauteur: 33 cm (13")
