KG 3 - Enceintes acoustiques KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique passive
Marque	Klipsch
Modèle	KG 3
Dimensions (H x L x P)	79,1 cm x 40,3 cm x 31,1 cm
Sensibilité	97,5 dB SPL
Puissance maximale admissible	100 watts
Impédance nominale	4 ou 6 ohms
Réponse en fréquence	Non spécifiée
Alimentation	Raccordement à un amplificateur audio (ne pas brancher sur secteur)
Fonctions principales	Reproduction sonore stéréo haute fidélité
Placement recommandé	Près des coins de la pièce, à au moins 7,6 cm du mur pour les modèles avec sub-bass
Entretien et nettoyage	Bois huilé : appliquer de l'huile fine d'ameublement plusieurs fois par an ; bois laqué : chiffon doux et sec ; éviter lumière directe du soleil et humidité
Sécurité	Ne jamais brancher directement sur prise électrique ; ne pas utiliser en conditions d'humidité ou température extrêmes ; éviter fonctionnement à volume maximum de l'amplificateur
Pièces détachées et réparabilité	Non spécifié
Informations générales	Notice d'utilisation et mode d'emploi gratuit disponible en téléchargement

FOIRE AUX QUESTIONS - KG 3 KLIPSCH

Comment brancher les enceintes Klipsch KG 3 à un amplificateur ?

Utilisez des câbles de bonne qualité. Coupez deux longueurs de fil, dénudez les extrémités sur 2,5 cm. Raccordez le fil de la borne noire de l'enceinte gauche à la borne négative (noire ou 'common') de l'amplificateur pour le canal gauche. Raccordez le fil de la borne rouge à la borne positive (rouge) de l'amplificateur. Répétez pour l'enceinte droite en veillant à respecter les canaux.

Quelle puissance d'amplificateur est recommandée pour les KG 3 ?

Un amplificateur d'au moins 20 watts par canal est recommandé. Vous pouvez utiliser un amplificateur de puissance supérieure à la charge nominale des enceintes (100 watts), par exemple 200 watts, sans risque si vous évitez la distorsion.

Puis-je brancher les enceintes directement sur une prise électrique ?

Non, ne jamais brancher une enceinte directement sur une prise électrique. Les enceintes doivent être raccordées uniquement à un amplificateur audio ou un appareil équivalent.

Où placer les enceintes KG 3 pour un son optimal ?

Placez les enceintes près des coins de la pièce, avec les woofers verticaux au sol. La distance entre les enceintes doit être inférieure ou égale à la distance de chaque enceinte à la position d'écoute. Pour les modèles avec sub-bass à l'arrière, maintenez un espace d'au moins 7,6 cm du mur.

Comment entretenir le bois des enceintes Klipsch ?

Pour le bois huilé, appliquez une couche d'huile fine d'ameublement plusieurs fois par an. Pour le bois laqué, utilisez un chiffon doux et sec, légèrement humide si nécessaire. Évitez l'exposition directe au soleil et l'humidité excessive.

Quelle est la sensibilité des enceintes KG 3 ?

La sensibilité est de 97,5 dB SPL, ce qui signifie qu'elles produisent un son élevé avec relativement peu de puissance.

Que faire si l'enceinte produit un son distordu ?

Réduisez immédiatement le volume de l'amplificateur. Une distorsion importante peut endommager les enceintes. Assurez-vous que l'amplificateur n'est pas poussé à son maximum et que les connexions sont correctes.

Les enceintes KG 3 sont-elles compatibles avec un amplificateur 8 ohms ?

Oui, elles peuvent être utilisées avec un amplificateur 8 ohms. L'impédance nominale des enceintes est de 4 ou 6 ohms, ce qui est compatible.

Comment nettoyer les câbles d'enceinte ?

Débranchez les câbles avant tout nettoyage. Essuyez-les avec un chiffon sec. Vérifiez régulièrement qu'ils ne sont pas endommagés et remplacez-les si nécessaire.

Puis-je utiliser un amplificateur de puissance supérieure à 100 watts ?

Oui, vous pouvez utiliser un amplificateur de puissance supérieure, par exemple 200 watts, tant que vous ne dépassez pas la puissance maximale admissible des enceintes en continu (100 watts). Évitez la distorsion en réglant le volume modérément.

MODE D'EMPLOI KG 3 KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes".
• N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

Dans les conditions normales, toutes les enceintes doivent le meilleur résultat lorsqu'elles sont placées à proximité des coins d'une pièce avec les éléments woode places verticalement sur le sol. Les enceintes devraient idéalement être placées de telle manière que la distance entre elles soit inférieure ou égale à la distance de chacune des enceintes à la

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chaque des enceintes à la position d'écoute devrait être de 3 m ou plus. La sonorité est généralement la meilleure lorsque les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d'éléments sub-bass à l'arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l'enceinte soit située au moins 7,6 cm du mur. Selon l'acoustique de la pièce, on pourrait obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférible de faire quelques essais pour trouver l'emplacement qui donne le meilleur effet sonore.

Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts. Il est possible d'utiliser une puissance d'enceintes d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De bons câbles et un bon raccordement améliorent sensiblement le son de vos enceintes KLIPSCH. Consultez votre spécialiste audio-HFi pour connaître les meilleures câbles disponibles dans toute région et suivez les instructions d'installation propres aux câbles choisis.

Le cordon électrique ordinaire qui donne un résultat décevant et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et suivez les instructions ci-dessus pour le branchement.

1. Éteindre l'installation
2. Couper deux longueurs approximativement égales de fil, ainsi dépasser la longueur nécessaire. Le cordon électrique ordinaire contient deux faisceaux de fil tournés qui se distinguent par l'aspect extérieur de la gaine isolante. Celle-ci est en effet

lisse pour un des fils et presente une "pingure" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chacune des extrémises sur une longueur de 7,6 cm en ayant soin de ne pas endommager la gaine isolante. 4. Denuider les fils sur 2,5cm à chaque des extrémités. 5. Racorridanusdsfahlorbore d'entree noire au dos l'encente de gauche. Pour realiser ce racconlement, devisser la tete de la borne en la tournant dans le sens contraire de aiguilles d'une montre de plusieurs tours. Enrouler le fil dedué sur la borne puis revisser et serrer la tete en la tournant dans le sens des aiguilles d'une montre. 6. Sur l' amplificateur, raccorder l'autre extrémité de ce même fil à la borne négative de sortie pour l'enceinte de gauche. (Cette sortie négative est marquee ), "common" ou "ground" ou est de valeur noire.) Survenir les instructions du fabricant de l' amplificateur pour réaliser au moins le recordement. 7. Au dos de l'enceinte de gauche, raccorder erruante l'autre fil toroné du cordon électricque à la borne d'entrie de couleur rouge. Proceder de la mème manière que celle désrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrément de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est manquee " " ou " 8 ou est de couleur rouge.) Suivre les instructions du fabricant be l'amplificateur pour réal- ser au moins le raccordement. 9. Verifie l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie négative de gauche de l'amplificateur est bien raccordée à l'entree noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivre la même procédure et veiller à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, un applicateur au BOITIER une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la sir

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre de leur donner la finition souhaitée assortie à un meuble donné. Ce bois brut doit être traité soigneusement en suivant scrupuleusement les instructions se rapportant à la finition de ce choix.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou des places dans un endro particulierément humide.

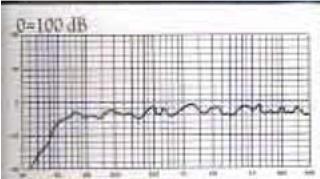

0-100dB

Profondeur (du centre devant)

jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Langeur:60.3cm(23-3/4)

Profondeur: 62.2 cm (24-1/2")

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur (la base incluse) 90.5 cm

(35-5/18°)

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

0=100dB

Largeur:47cm(18-1/2")

Profondeur: 39.4 cm (15-1/2")

Sensibilité: 90 dB SPL

Relèvement maximum: 100 watts

Hauteur:89.9cm(35-3/8)

Largeur: 41.9 cm (16-1/2")

Profondeur: 30.4 cm (12")

Sensibilité: 97,5 dB SPL

Rendement maximum: 100 watts

Hauteur: 79.1 cm (31-1/8")

Langean 40.3 cm (15.7/8")

Profondeur: 31.1 cm (12-1/4")

Hauteur:54.3cm(21-3/8°)

Largeur 39.4cm (15-1/2")

Profondeur: 33.4 cm (13-1/8")

Sensibilité: 94 dB SPL

Rendement maximum: 65 watts

Hauteur:70.2cm(27-5/8")

Largeur: 40 cm (15.3/4")

Profondeur: 27.3 cm (10-34")

Hauteur:61.6cm(24-14*)

Hauteur: 33cm (13")
