CHORUS II - Enceintes acoustiques KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes acoustiques colonne
Marque	Klipsch
Modele	Chorus II
Sensibilite	104 dB SPL
Puissance maximale admissible	100 watts
Impedance nominale	8 ohms (compatible 4-6 ohms)
Dimensions (H x L x P)	90,5 x 76,5 x 47,6 cm
Profondeur (avec coin)	72,5 cm
Finition	Bois de placage (huile, laque ou brut selon version)
Amplificateur recommande	Puissance minimum 20 W par canal
Placement	A proximite des coins, distance entre enceintes <= distance d'ecoute, au moins 7,6 cm du mur
Entretien du bois	Huile fine pour finition huilee, chiffon doux sec ou legerement humide pour laque, traitement selon finition pour brut
Securite	Ne pas brancher directement sur prise electrique, eviter humidite et temperatures extremes, ne pas utiliser a volume maximum
Cablage recommande	Fil de section suffisante, connexion borne noire (-) et rouge (+), respecter polarite

FOIRE AUX QUESTIONS - CHORUS II KLIPSCH

Comment brancher les enceintes KLIPSCH CHORUS II ?

Eteignez l'amplificateur. Coupez deux longueurs de fil identiques. Denudez les extremites sur 2,5 cm. Raccordez un fil a la borne noire (negatif) a l'arriere de l'enceinte et a la borne negative de l'amplificateur. Raccordez l'autre fil a la borne rouge (positif) et a la borne positive de l'amplificateur. Respectez la polarite pour chaque canal.

Quelle puissance d'amplificateur est recommandee pour les CHORUS II ?

Utilisez un amplificateur d'au moins 20 watts par canal. Vous pouvez utiliser un amplificateur de puissance superieure (jusqu'a 200 watts) sans risque, tant que le volume n'est pas pousse a fond pour eviter la distorsion.

Ou placer les enceintes pour obtenir le meilleur son ?

Placez les enceintes pres des coins de la piece, avec les woofers verticaux au sol. La distance entre les enceintes doit etre inferieure ou egale a la distance de chaque enceinte a la position d'ecoute. Pour les modeles avec sub-bass arriere, laissez au moins 7,6 cm entre l'enceinte et le mur.

Puis-je utiliser du cable electrique ordinaire pour brancher mes enceintes ?

Oui, le cordon electrique ordinaire est une alternative satisfaisante. Choisissez un fil de section suffisante et separez les conducteurs sur 7,6 cm. Denudez 2,5 cm et raccordez en respectant la polarite (noir/blanc ou autre marquage).

Comment entretenir le bois des enceintes CHORUS II ?

Pour le bois huile, appliquez plusieurs fois par an une huile fine d'ameublement avec un bouchon, sans cire. Pour le bois laque, utilisez un chiffon doux et sec, eventuellement legerement humide. Pour le bois brut, suivez les instructions de finition souhaitees.

Que faire si le son est distordu ?

La distorsion peut provenir d'un amplificateur pousse a fond. Ne depassez jamais le volume maximum de l'amplificateur. Verifiez aussi les connexions et assurez-vous que les enceintes ne sont pas endommagees.

Les enceintes peuvent-elles etre utilisees en exterieur ?

Non, les enceintes CHORUS II ne doivent pas etre utilisees dans des conditions d'humidite ou de temperature extremes. Evitez l'exposition directe au soleil ou a l'humidite.

Quelle est l'impedance des enceintes CHORUS II ?

Les enceintes ont une impedance nominale de 8 ohms, mais elles sont compatibles avec des amplificateurs prevus pour 4 ou 6 ohms.

Comment nettoyer les enceintes ?

Pour le bois laque, utilisez un chiffon doux et sec. Si necessaire, mouillez legerement le chiffon. Pour le bois huile, appliquez de l'huile fine. Ne jamais utiliser de produits abrasifs ou de cire sur le bois huile.

Puis-je utiliser un amplificateur 8 ohms avec ces enceintes ?

Oui, vous pouvez utiliser un amplificateur prevu pour 8 ohms. Les enceintes CHORUS II ont une impedance de 8 ohms nominale et peuvent etre utilisees avec des amplificateurs 8 ohms sans probleme.

MODE D'EMPLOI CHORUS II KLIPSCH

Consignes de sécurité

• Ne raccorder JAMAIS une enceinte directement à une prise électrique. Le raccordement ne peut se faire qu'à un amplificateur audio ou un appareil équivalent en respectant les instructions reprises dans la section "Comment brancher vos enceintes". N'utilisez JAMAIS vos enceintes dans des conditions d'humidité ou de température extrêmes.
• Quelle que soit la puissance de votre amplificateur, ne faites JAMAIS fonctionner vos enceintes en réglant le volume de l'amplificateur à son maximum. Lorsqu'ils fonctionnent à pleine puissance, les amplificateurs engendrent en effet des distorsions très importantes qui risqueraient d'endommager vos enceintes.
• Placer les câbles de connexion des enceintes de telle manière qu'ils ne constituent aucun danger.

Placement des enceintes acoustiques

Une bonne orientation de vos enceintes acoustiques est importante pour obtenir un son de qualité.

Dans les conditions normales, toutes les enceintes doivent le meilleur résultat lorsqu'elles sont placées à proximité des coins d'une pièce avec les éléments woofer placés verticalement sur le sol. Les enceintes devraient idéalement être placées de telle manière que la distance entre elles soit inférieure ou égale à la distance de chaque enceinte à la position d'écoute.

position d'écoute. Si la distance entre les enceintes est de 3 m, par exemple, la distance de chacune des enceintes à la position d'écoute devraient être de 3 m ou plus. La sonorité est généralement la meilleure lorsque les enceintes sont placées de telle manière que le son est dirigé vers un point se situant juste devant la position d'écoute.

Le figures illustrant les emplacements idéaux pour obtenir le meilleur effet stéréo. Il est donc conseillé de réaliser des arrangements similaires.

De nombreux modèles KLIPSCH sont équipés d’éléments sub-bass à l’arrière du boîtier. Pour obtenir le rendement optimal, ces modèles doivent être placés de telle sorte que l’enceinte soit située au moins 7,6 cm du mur. Selon l’acoustique de la pièce, on pourrait obtenir différents degrés de présence des basses en augmentant la distance des enceintes par rapport au mur. Il est préférable de faire quelques essais pour trouver l’emplacement qui donne le meilleur effet sonore.

Utiliser un amplificateur d'une puissance de sortie par canal de 20 watts minimum. Il est possible d'utiliser un amplificateur d'une puissance de sortie supérieure à la charge nominale efficace de vos enceintes. Vous pouvez des lors utiliser un amplificateur d'une puissance de sortie de 200 watts alors que les enceintes ont une charge nominale en continu de 100 watts. Il est possible d'utiliser une puissance d'enceintes d'une impédance de 4 ou 6Ω avec un amplificateur 8Ω.

Comment brancher vos enceintes?

De bons câbles et un bon raccordement améliorent sensiblement le son de vos enceintes KLIPSCH. Consultez votre spécialiste audio-Hi-Fi pour connaître les valeurs de câbles disponibles dans toute région et suivez les instructions d'installation propres aux câbles choisis.

Le cordon électrique ordinaire qui donne un résultat assez satisfaisant et que l'on trouve facilement partout offre une alternative satisfaisante aux câbles spéciaux. Si vous optez pour cette solution, choisissez du fil de section suffisante et suivez les instructions ci-dessus pour le branchement.

1. Éteindre l'installation.
2. Couper deux longueurs approximativement égales de fil, sans dépasser la longueur nécessaire. Le cordon électrique ordinaire contient deux faisceaux de fil torsadés qui se distinguent par l'aspect extérieur de la gaine isolante. Ceci est en effet

lisse pour un des fils et présente une "pince" ou d'autres marques pour l'autre fil. 3. Séparer les fils à chacune des extrémités sur une longueur de 7,6 cm en ayant soin de ne pas endommager la gaine isolante. 4. Déssiner les fils sur 2,5 cm à chaque des extrémités 5. Raccorder un des fils à la borne d'entrée noire au dos de l'enceinte de gauche. Pour réaliser ce raccordement, dévisser la tête de la borne en la tournant dans le sens contraire des aiguilles d'une montre de plusieurs tours. Enrouler le fil dessous sur la borne puis revisser et serrer la tête en la tournant dans le sens des aiguilles d'une montre. 6. Sur l'amplificateur, raccorder l'autre extrémité de ce même fil à la borne négative de sortie pour l'enceinte de gauche. (Cette sortie négative est marquée "-", "common" ou "ground" ou est de couleur noire.) Suivre les instructions du fabricant de l'amplificateur pour réaliser au moins le raccordement. 7. Au dos de l'enceinte de gauche, raccorder ensuite l'autre fil toronné du cordon électrique à la borne d'entrée de couleur rouge. Procéder de la même manière que celle décrite au point 5 pour réaliser le raccordement. 8. Raccorder l'autre extrémité de ce fil à la borne positive de sortie pour l'enceinte de gauche sur l'amplificateur. (Cette sortie positive est marquée "+" ou "8Ω" ou est de couleur rouge.) Suivre les instructions du fabricant de l'amplificateur pour réaliser au moins le raccordement. 9. Vérifier l'aspect extérieur de la gaine isolante du cordon électrique pour s'assurer que la sortie négative de gauche de l'amplificateur est bien raccordée à l'entrée noire de l'enceinte de gauche et que la sortie positive de

L'enceinte de gauche. 10. Pour raccorder l'enceinte de droite, suivre la même procédure et veiller à ce que les fils de l'enceinte droite soient bien raccordés aux bornes de sortie de droite de l'amplificateur.

Entretien du bois

Suivez les instructions ci-dessous pour les différentes finitions

Bois de placage huilé.

Plusieurs fois par an, appliquez au bouchon une couche d'huile fine d'ameublement en respectant les instructions du fabricant. Ne jamais employer d'huile contenant de la cire.

Bois de placage laqué. Un chiffon doux et sec suffit pour l'entretien de routine. Si nécessaire, mouillez légèrement le chiffon.

Bois de placage brut. Certaines enceintes KLIPSCH sont livrées en bois brut pour permettre d'en leur donner la finition souhaitée assortie à un inférieur donné. Ce bois brut doit être traité aussi soigneusement que possible en suivant scrupuleusement les instructions se rapportant à la finition de toute choise.

Precautions speciales. Il faut évier d'exposer les enceintes KILPSCH à la lumière directe du soleil ou des places dans un endro particulierément humide.

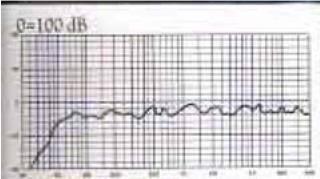

0-100dB

Profondeur (du centre devant)

jusqu'au coin) 72.5 cm (28

Sensibilité: 104 dB SPL

Sensibilité: 104 dB SPL

Rendement maximum: 100 watts

Hauteur (la base incluse) 90.5 cm

(35-5/18°)

Largeur:76.5cm(30-1/8")

Profondeur: 47.6 cm (18-3/4")

0=100dB

Largeur:47cm(18-1/2")

Profondeur: 39.4 cm (15-1/2")

Sensibilité: 90 dB SPL

Relèvement maximum: 100 watts

Hauteur:89.9cm(35-3/8)

Largeur: 41.9 cm (16-1/2")

Profondeur: 30.4 cm (12")

Sensibilité: 97,5 dB SPL

Rendement maximum: 100 watts

Hauteur: 79.1 cm (31-1/8")

Langean 40.3 cm (15.7/8")

Profondeur: 31.1 cm (12-1/4")

Hauteur:54.3cm(21-3/8°)

Largeur 39.4cm (15-1/2")

Profondeur: 33.4 cm (13-1/8")

Sensibilité: 94 dB SPL

Rendement maximum: 65 watts

Hauteur:70.2cm(27-5/8")

Largeur: 40 cm (15.3/4")

Profondeur: 27.3 cm (10-34")

Hauteur: 33cm (13")
