Type de produit	Enceinte encastrable ambiophonique
Marque	Klipsch
Modèle	KS-7800-THX
Utilisation	Enceinte surround avant, centrale, latérale ou arrière pour home-cinéma THX Ultra2
Technologie	Pavillon Tractrix® à double haut-parleur d'aigu avec technologie WDST™ (Wide Dispersion Surround Technology)
Configuration	2 voies, 2 haut-parleurs d'aigus orientés opposés
Impédance nominale	8 ohms (estimation standard)
Réponse en fréquence	Non spécifiée (typiquement 50 Hz - 20 kHz)
Puissance admissible	Non spécifiée (estimation 75-150 W RMS)
Sensibilité	Non spécifiée (estimation 90 dB)
Matériaux	Châssis en acier, grille peignable
Montage	Encastré mural, nécessite découpe (épaisseur minimale de la cloison : 13 mm)
Outillage nécessaire	Tournevis cruciforme n°2, pince à dénuder, niveau à bulle, détecteur de montants, scie
Alimentation	Passive (nécessite amplificateur externe)
Entrée	Bornes à vis (polarité marquée)
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec. Peindre la grille avant fixation.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Débrancher en cas d'orage. Aucune pièce réparable par l'utilisateur.
Pièces détachées et réparabilité	Pas de pièces accessibles ; toute réparation doit être effectuée par un professionnel agréé.
Garantie	5 ans (États-Unis et Canada) ; 2 ans pour les composants électroniques (si présents)
Accessoires inclus	Grille, écran protecteur pour peinture, vis de montage
Dimensions	Non spécifiées (consulter le gabarit de découpe fourni)

FOIRE AUX QUESTIONS - KS-7800-THX KLIPSCH

Quel type d'amplificateur est recommandé pour le KS-7800-THX ?

Utilisez un amplificateur home-cinéma compatible THX Ultra2 pour des performances optimales. L'enceinte a une impédance de 8 ohms et nécessite une puissance d'au moins 75 W RMS par canal.

Comment installer l'enceinte dans un mur existant ?

Découpez une ouverture aux dimensions indiquées dans le gabarit (non fournies ici, mais généralement autour de 340 x 240 mm). Passez les câbles, connectez les bornes en respectant la polarité, insérez l'enceinte et serrez les six vis pour actionner les griffes de fixation.

Puis-je peindre la grille de l'enceinte ?

Oui, retirez délicatement le tissu intérieur de la grille avant de peindre. Utilisez l'écran protecteur fourni pour protéger les haut-parleurs. Évitez de boucher les trous de la grille.

Quelle est la différence entre les modèles KL-7800-THX et KS-7800-THX ?

Le KL-7800-THX est une enceinte unipolaire utilisée pour les canaux avant ou arrière, tandis que le KS-7800-THX utilise la technologie WDST avec deux pavillons opposés pour une dispersion large, idéale pour les canaux ambiophoniques.

Cette enceinte est-elle adaptée à une utilisation en extérieur ?

Non, elle est conçue pour un usage intérieur uniquement. Ne pas exposer à la pluie, à l'humidité ou à des températures extrêmes.

Comment nettoyer l'enceinte encastrée ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Pour la grille, vous pouvez la dépoussiérer avec un aspirateur à faible puissance.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, la polarité, et assurez-vous que l'amplificateur est allumé et que le canal correspondant est actif. Testez avec une autre source ou un autre câble.

La garantie couvre-t-elle les dommages causés par une installation incorrecte ?

Non, la garantie ne couvre que les vices de fabrication. Les dommages dus à une installation, une utilisation ou un entretien incorrects ne sont pas pris en charge.

Puis utiliser cette enceinte comme canal central dans un système 5.1 ?

Oui, elle peut être utilisée comme enceinte centrale, mais elle est optimisée pour les ambiophoniques. Pour un canal central, le modèle KL-7800-THX est souvent préféré pour sa directivité contrôlée.

Quel type de câble est recommandé pour le raccordement ?

Utilisez un câble d'enceinte de calibre 18 AWG minimum, avec des bornes à vis. Respectez la polarité (fil marqué + vers borne rouge).

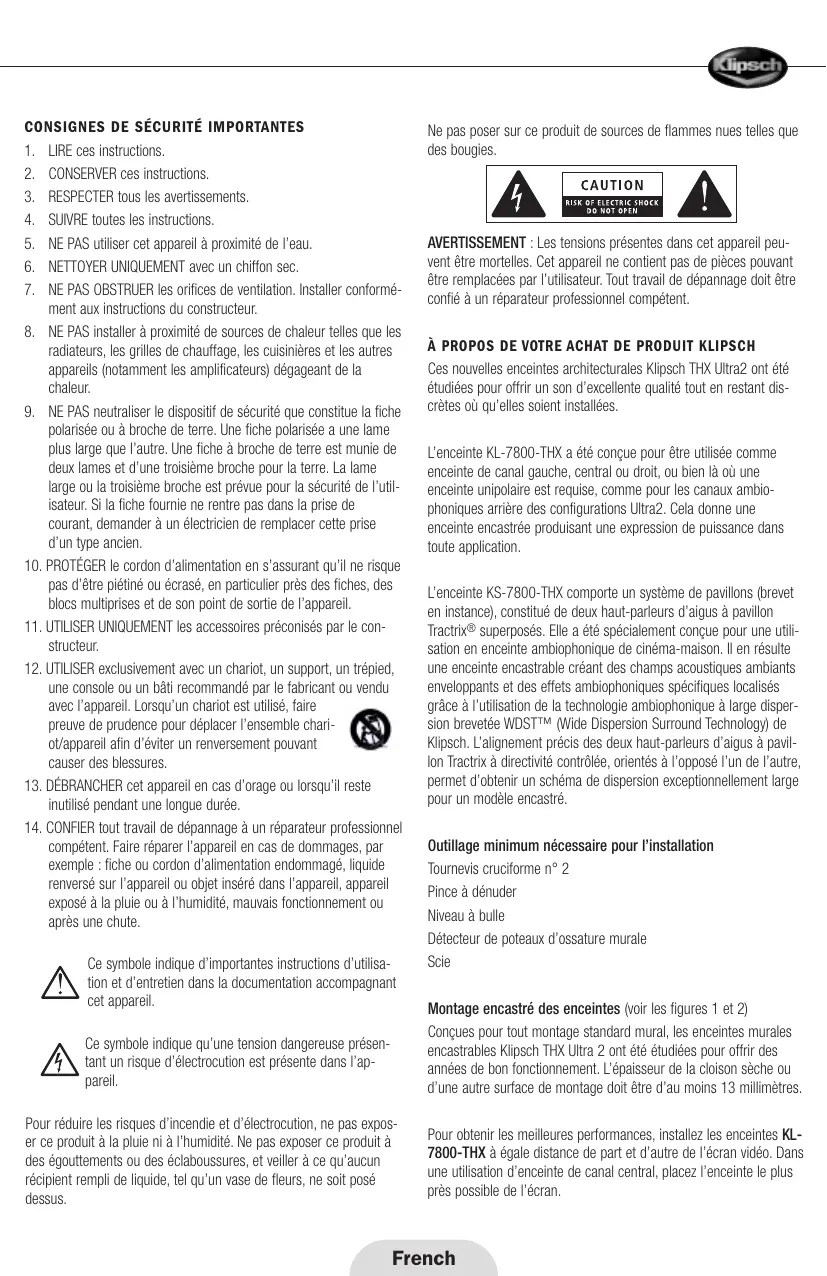

MODE D'EMPLOI KS-7800-THX KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée a une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de remplacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrabouillé, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il resté inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.

Pour réduire les risques d'incendie et d'électrocution, ne pas exposer ce produit à la pluie ni à l'humidité. Ne pas exposer ce produit à des égouttements ou des éclaboussures, et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase de fleurs, ne soit posé dessus.

Ne pas poser sur ce produit des sources de flammes nues telles que des bougies.

AVERTISSEMENT : Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Ces nouvelles enceintes architecturales Klipsch THX Ultra2 ont été étudiées pour offrir un son d'excellente qualité tout en restant discrètes où qu'elles soient installées.

L'enceinte KL-7800-THX a été conçue pour être utilisée comme enceinte de canal gauche, central ou droit, ou bien là où une enceinte unipolaire est requise, comme pour les canaux ambiophoniques arrière des configurations Ultra2. Cela donne une enceinte encastrée produisant une expression de puissance dans toute application.

L'enceinte KS-7800-THX compte un système de pavillons (brevet en instance), constitué de deux haut-parleurs d'aigus à pavillon Tractrix® superposés. Elle a été spécialement conçue pour une utilisation en enceinte ambiophonique de cinéma-maison. Il en résulte une enceinte encastree créant des champs acoustiques ambiants enveloppants et des effets ambiophoniques spécifiques localisés grâce à l'utilisation de la technologie ambiophonique à large dispersion brevetée WDST™ (Wide Dispersion Surround Technology) de Klipsch. L'alignement précis des deux haut-parleurs d'aigus à pavillon Tractrix à directivité contrôlée, orientés à l'opposé l'un de l'autre, permet d'obtenir un schéma de dispersion exceptionnellement large pour un modèle encastré.

Outilage minimum nécessaire pour l'installation

Tournevis cruciforme n°2

Pince à dénuder

Niveau à bulle

Détecteur de poteaux d'ossature murale

Scie

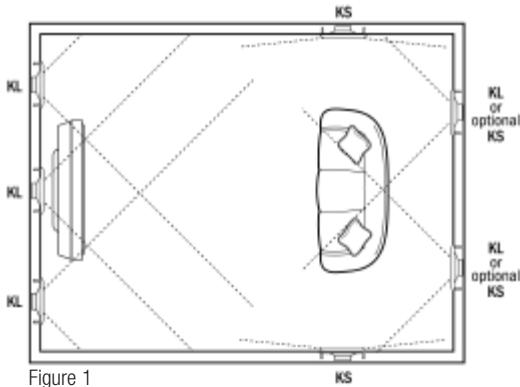

Montage encastre des enceintes (voir les figures 1 et 2)

Conçues pour tout montage standard mural, les enceintes murales encastrables Klipsch THX Ultra 2 ont été étudiées pour offrir des années de bon fonctionnement. L'épaisseur de la cloison sèche ou d'une autre surface de montage doit être d'au moins 13 millimètres.

Pour obtenir les excellentes performances, installez les enceintes KL-7800-THX à égale distance de part et d'autres de l'écran video. Dans une utilisation d'enceinte de canal central, placez l'enceinte le plus près possible de l'écran.

Dans la mesure du possible, installez les enceintes KS-7800-THX de chaque côté et à égale distance de la position d'écoute. Vous pouvez aussi obtenir de bons résultats en les installant derrière la position d'écoute.

Figure 2

Les systèmes ambiophoniques THX Ultra2 7.1 utilisent un canal arrière ambiophonique en plus des enceintes ambiophoniques latérales traditionnelles. Pour la configuration d'un tel système, il est conseillé de mesurer les enceintes KL-7800 aux emplacements ambiophoniques arrière.

Installation des enceintes (pour une construction neuve, passer à l'étape 3)

1. klipsch.com. Ces dimensions sont des valeurs minimales. Si une précision suffisante de la découpe ne peut pas être obtenue, ajoutez 6 mm à chaque dimension. Veillez à ne pas couper le câblage ou la tuyauterie déjà en place. Évitez de dégrader les coupe-feu entre poteaux d'ossature murale.
2. Faites passer les fils de l'enceinte (calibre 18 minimum) par les ouvertures. Respectez tous les codes du bâtiment en vigueur dans votre région.
3. Raccordez chaque cable à son enceinte en vous aidant du marquage de couleur ou des repères de chaque fil pour respecter la polarité.
4. Insérez l'enceinte dans l'ouverture et fixez-la en serrant les six vis cruciformes (voir l'illustration). Les six griffes du châssis pivotent et leur serrage permet de maintenir ensemble le mur et le châssis. Si vous utilisez un tournevis électrique pour le serrage des vis, choisissez une faible valeur de couple afin de ne pas endommager l'enceinte (voir la figure 3).

Figure 3

1. Vous pouvez à présent peindre la grille avant de la fixer à l'enceinte. Les enceintes et grilles Klipsch ont été conçues pour être compatibles avec la plupart des types de peintures. Avant de peindre le cadre de l'enceinte, protégez l'écran acoustique et les haut-parleurs à l'aide de l'écran protecteur transparent. Évitez l'accumulation excessive de peinture dans les ouvertures des grilles. Avant de peindre, retirez le tissu de la surface interne de la grille en le décollant soigneusement, puis remettez-le en place lorsque la peinture de la grille est sèche.
2. Appuyez sur la grille pour la mettre en place.

Garantie (états-unis et CANADA uniquement)

La garantie ci-dessous n'est valide que pour la vente aux particuliers aux États-Unis et au Canada.

KLIPSCH, L. L. C. (« KLIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis ci-dessous) pendant une période de cinq ans à partir de la date d'achat. Pendant la période de garantie, KLIPSCH réparera ou remplacera (son choix) ce produit ou toute pièce défectueuse (à l'exception des composants électroniques et des amplificateurs). Pour les produits contenant des composants électroniques ou des amplificateurs, la garantie sur ces pièces est d'une durée de deux ans à compter de la date d'achat.

Pour obtenir une réparation sous garantie, adressez-vous au détaillant agréé KLIPSCH qui vous a vendu ce produit. Si ce détaillant n'est pas équipé pour effectuer la réparation de votre produit KLIPSCH, celui-ci peut être retourné à KLIPSCH, en port payé, pour être réparé. Veuillez téléphoner à KLIPSCH au 1-800-KLIPSCH pour connaître les instructions.

Ce produit doit être expédie dans son emballage d'origine ou dans un emballage assurant un niveau de protection identique.

Une preuve d'achat telle qu'une facture ou un reçu, attestant que le produit est toujours couvert par la garantie d'un an, doit être présentée ou incluse pour que la garantie puisse s'appliquer.

Cette garantie est nulle dans les cas suivants : (a) le numéro de série apposé en usine a été modifié ou retiré de ce produit; (b) ce produit n'a pas été acheté auprès d'un détaillant agréé KLIPSCH. Pour vérifier que votre produit a été acheté auprès d'un détaillant agréé KLIPSCH et que son numéro de série n'a pas été modifié, téléphonez au 1-800-KLIPSCH.

Cette garantie ne couvre que l'acheteur initial et se termine automatiquement avant expiration si ce produit est vendu ou cédé à un tiers.

Cette garantie ne couvre pas les dommages esthétiques ou les dégâts résultant d'une utilisation abusive, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dégâts résultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou un détaillant KLIPSCH autorisé par KLIPS IPSCH à effectuer une réparation sous garantie. Toute réparation non autorisée annule la présente garantie. Cette garantie ne couvre pas les produits vendus EN L'ÉTAT.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE RÉPARATION SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR TODT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TODTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LÉSISSION L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADECUATION À UN USAGEPARTICULAR.

Certaines juridictions ne permettent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects. Il est donc possible que dans certains cas, les exclusions ci-dessus ne s'appliquent pas. Cette garantie vous confère des droits spécifiques, et vous pouvez également bénéficier d'autres droits variant suivant la juridiction.

Garantie dans les PAYS AUTRES que les etats-unis et le CANADA

Si ce produit est vendu dans des pays autres que les États-Unis et le Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur ayant fourni le produit.
