TSE 5002 - Serrure électronique BURG WACHTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serrure électronique à reconnaissance d'empreinte digitale
Marque	BURG WACHTER
Modèle	TSE 5002
Alimentation	4 piles MIGNON LR6 AA ALKALINE (bouton intérieur)
Nombre d'utilisateurs max.	48
Nombre d'empreintes max.	24
Code administrateur usine	1-2-3-4-5-6 (à modifier impérativement)
Temps de blocage après erreur	1 minute après 3 fausses entrées, puis 3 minutes chaque fois
Affichage	Réglable sur 12 langues
Température de fonctionnement	-15 °C à +40 °C (optimale), -20 °C à +50 °C (autorisée)
Humidité admissible	Jusqu'à 95 % sans condensation
Mémoire d'événements	600 derniers événements
Médiums d'identification	Empreinte digitale, code à 6 chiffres (optionnel), E‑Key radio (optionnel)
Ouverture permanente	Activable/désactivable via menu
Clé de secours mécanique	Oui, intégrée dans le bouton extérieur
Épaisseur de porte compatible	Jusqu'à 120 mm (avec adaptateurs)
Montage	Sans perçage ni câble, sur serrure à cylindre profilé
Nettoyage du capteur d'empreintes	Chiffon légèrement humide, pas de produit nettoyant
Entretien	Ne pas huiler ni graisser la serrure

FOIRE AUX QUESTIONS - TSE 5002 BURG WACHTER

Comment changer les piles de la serrure TSE 5002 ?

Desserrez la vis sans tête supérieure sur le couvercle du cylindre (côté intérieur) avec la clé six pans. Ouvrez le couvercle, remplacez les 4 piles MIGNON LR6 AA ALKALINE en respectant la polarité indiquée, puis remontez le couvercle. Testez le fonctionnement.

Que faire si l'empreinte digitale n'est pas reconnue ?

Assurez-vous que le doigt est placé au centre du capteur et qu'il est propre. Si le problème persiste, vous pouvez réenregistrer l'empreinte via le menu administrateur. En cas d'erreurs répétées, utilisez le sous-menu FS-Reset pour effacer toutes les empreintes et réenregistrer.

Comment ajouter un nouvel utilisateur avec empreinte digitale ?

Connectez le clavier avec ON/Enter, appuyez sur Fonction, naviguez jusqu'à 'Menu Administrateur' > 'Créer util.' > 'Fingerscan'. Entrez le code administrateur, puis passez le doigt 5 fois sur le capteur. Le doigt est enregistré et un numéro d'utilisateur (par ex. USER_XXX_FP) est créé.

Comment utiliser la clé de secours mécanique ?

Ouvrez l'articulation de la clé de secours et insérez-la dans la fente du cache extérieur. Tournez la clé dans le sens horaire tout en tournant légèrement le bouton extérieur pour débloquer. Tournez le bouton pour ouvrir la porte. Pour verrouiller, tournez la clé en sens inverse et retirez-la.

Comment réinitialiser la serrure aux paramètres d'usine ?

Il n'y a pas de réinitialisation globale décrite. Cependant, vous pouvez effacer des utilisateurs via le sous-menu 'Effacer' et utiliser 'FS-Reset' pour les empreintes. Le code administrateur par défaut est 1-2-3-4-5-6 ; si vous l'avez modifié, vous devez le connaître pour toute opération.

Que signifient les différents clignotements de la diode ?

1 clignotement court : serrure s'ouvre ; 2 clignotements courts : serrure se ferme ; 1 clignotement toutes les 5 secondes : ouverture permanente activée ; 1 court, 1 long, pause de 2 secondes, répétition : mode programmation ; 5 clignotements courts, pause de 2 secondes, répétition pendant 20 secondes : piles épuisées.

Comment modifier le code administrateur ?

Connectez le clavier avec ON/Enter, appuyez sur Fonction, sélectionnez 'Menu modific. code'. Validez, entrez l'ancien code administrateur, puis deux fois le nouveau code. Si correct, l'affichage 'Données enregistrées' apparaît.

Peut-on utiliser une télécommande E-Key avec le TSE 5002 ?

Oui, la télécommande TSE 5103 E-Key est optionnelle. Elle peut être attribuée à un utilisateur existant via le menu 'Attribuer E-KEY'. Portée d'environ 3 mètres. Pour programmer la télécommande, suivez les instructions du mode d'emploi.

Quel est le nombre maximal d'utilisateurs et d'empreintes ?

La serrure peut gérer jusqu'à 48 utilisateurs au total, mais seulement 24 empreintes digitales peuvent être enregistrées. Chaque utilisateur peut se voir attribuer un code, une empreinte ou une E-Key.

Comment nettoyer le capteur d'empreintes ?

Utilisez uniquement un chiffon légèrement humide pour essuyer le capteur. N'utilisez aucun produit de nettoyage, car ils pourraient endommager le capteur. Évitez également l'exposition directe à la pluie.

MODE D'EMPLOI TSE 5002 BURG WACHTER

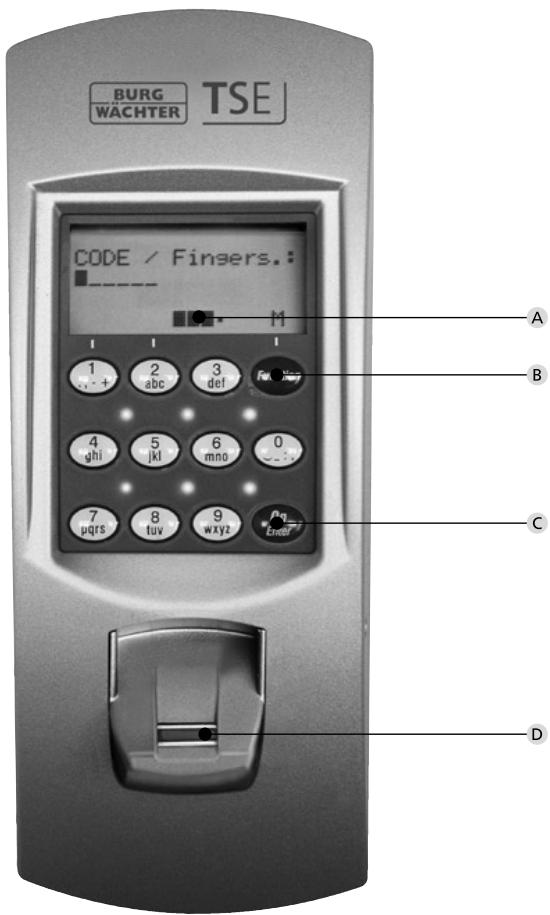

Batterie

Batterie épuisée

Entrée dans le menu pour programmation. Le menu a une fonction de déroulement au moyen des touches « 1 » et « 2 ». De plus, cette touche vous ramène toujours à l'étape précédente.

Connecter le clavier pour entrer le code ou pour arriver au menu.

Pour ouverture par les doigts autorisés respectivement pour enregistrement des doigts autorisés

Cher client,

Merci d'avoir choisi le système de fermeture électronique TSE de la série 5000 de BURG-WACHTER. Ce système a été conçu et fabriqué avec les moyens techniques les plus récents et satisfait les exigences de sécurité les plus hautes.

Le montage du cylindre électronique ne pose aucun problème. On l'installe sans perçage ni pose de câbles sur toute porte ayant une serrure à perçage pour cylindre profilé jusqu'à une épaisseur de porte de 120mm. Le cylindre électronique est parfait tant pour une nouvelle installation que pour un équipement ultérieur. Le TSE série 5000 de BURG-WACHTER vous permet d'utiliser différents médiums d'identification. Pour informations plus détaillées, veuillez consulter le mode d'emploi.

Important: Veuillez lire le mode d'emploi en entier avant de commencer la programmation. Nous vous souhaitons de profiter pleinement de votre nouveau système de fermeture.

TSE set 5001 PINCODE

L'utilisateur peut commander le cylindre au moyen d'un code à 6 chiffres. En option, on peut aussi utiliser la télécommande TSE 5103 E-Key.

TSE 5001 PINCODE fonctions (standard)

• Nombre total d'utilisateurs : jusqu'à 48
• Possibilité d'attribuer une E-Key à chaque utilisateur pincode (sauf Administrateur)

Médiums de fermeture optionnels

• Télécommande TSE 5103 E-Key

Fonctions de temps

• User-Timer (jusqu'à 24 créneaux horaires différents) *
• Permanent-Timer (jusqu'à 16 créneaux horaires différents) *
• (seulement en corrélation avec le logiciel TSE correspondant)

Fonctions historique

• Enregistrement des 600 derniers événements (lisible au moyen d'un logiciel TSE optionnel)

Code administrateur

code usine 1-2-3-4-5-6 (à modifier absolument)

Tension d'alimentation

• 4 × MIGNON LR6 AA ALKALINE

Signalisation optique

Sur le bouton de porte, côté intérieur, se trouve une signalisation optique sous forme de diode. Cette diode vous fournit les informations suivantes :

• 1 × court: Serrure s'ouvre
• 2 × court: Serrure se ferme
• toutes les 5 sec. 1 x brièvement: ouverture permanente activée
• 1 × court, 1 × long, 2 sec. pause, répétition: Serrure en mode programmation
• 5 × court, 2 sec. pause, répétition pendant 20 sec. batterie épuisée

Données techniques

Temps de blocage	Après 3 fausses entrées 1 minute, ensuite trois minutes chaque fois
Display	réglable sur 12 langues
Alimentation électrique	4 × MIGNON LR6 AA ALKALINE
Conditions ambientes optimes	-15°C/+40°C/Humidity relative de l'air jusqu'à 95% (sans condensation)Zone de température autorisée : -20°C/+50°CLe display peut réagir lentement en présence de changements extrêmes de température.

TSE set 5002 FINGERSCAN

L'utilisateur peut commander le cylindre au moyen d'un doigt qui a été programmé. En option, on peut commander le cylindre au moyen d'un code à 6 chiffres.

24 doigts différents peuvent être programmés en passant par le clavier. On établit les utilisateurs séparément (USER XXX_FP). Si on veut attribuer aussi un code et/ou E-Key à un utilisateur, il faut l'établir séparément.

Attention! Ne pas nettoyer le Fingerscan avec des produits de nettoyage. N'utilisez qu'un linge légèrement humide. Assurez-vous que le Fingerscan n'est pas exposé directement à la pluie.

TSE 5002 FINGERSCAN fonctions (standard)

• Nombre total d'utilisateurs : jusqu'à 48, nombre de Fingerscans : jusqu'à 24
• Possibilité d'attribuer une E-Key à chaque utilisateur pincode (sauf Administrateur).

Médiums de fermeture optionnels

TSE 5103 E-KEY

Fonctions de temps

• User-Timer (jusqu'à 24 créneaux horaires différents) *
• Permanent-Timer (jusqu'à 16 créneaux heures différents) *
• (seulement en corrélation avec le logiciel TSE correspondant)
• Probabilité à p. d. décembre 2009 la programmation d'un fingerprints sera possible compte tenu des fonctions de temps

Fonctions historique

Enregistrement des 600 derniers événements (lisible au moyen d'un logiciel TSE optionnel)

Code administrateur

code usine 1-2-3-4-5-6 (à modifier absolument)

Tension d'alimentation

• 4 × MIGNON LR6 AA ALKALINE

Signalisation optique

Sur le bouton de porte, côté intérieur, se trouve une signalisation optique sous forme de diode. Cette diode vous fournit les informations suivantes:

• 1 × court: Serrure s'ouvre
• 2 × court: Serrure se ferme
• toutes les 5 sec. 1 × brièvement : ouverture permanente activée
• 1 × court, 1 × long, 2 sec. pause, répétition : Serrure en mode programmation
• 5 × court, 2 sec. pause, répetition pendant 20 sec. batterie épuisée

Données techniques

Temps de blocage	Après 3 fausses entrées 1 minute, ensuite trois minutes chaque fois
Display	réglable sur 12 langues
Alimentation électrique	4 × MIGNON LR6 AA ALKALINE
Conditions ambantes optimes	-15°C/+40°C/Humidité relative de l'air jusqu'à 95% (sans condensation)Zone de température autorisée : -20°C/+50°CLe display peut réagir lentement en présence de changements extrêmes de température.

TSE set 5003 E-KEY

Le E-Key sert d'émetteur radio pour libérer le cylindre. Le principe de fonctionnement est semblable à celui du système de fermeture d'une voiture. Pour actionner le cylindre, il suffit d'appuyer une fois sur le bouton. On peut programmer le E-Key ultérieurement au moyen d'un Keypad ou d'un logiciel TSE. La portée du E-Key est de 3 m.

TSE 5003 E-Key fonctions (standard)

• Nombre total d'utilisateurs : jusqu'à 48

Médiums de fermeture optionnels

TSE 5103 E-KEY TSE 6101 Keypad PIN - TSE 6102 Keypad FS (jusqu'à 24 fingerscans possible)

Fonctions de temps

• User-Timer (jusqu'à 24 créneaux horaires différents) *
• Permanent-Timer (jusqu'à 16 créneaux horaires différents) *
• (seulement en corrélation avec le logiciel TSE correspondant)

Fonctions historique

• Enregistrement des 600 derniers événements (lisible au moyen d'un logiciel TSE optionnel)

Code administrateur

Le code sera livré sur un autocollant particulier. Celui-ci est à ér soignement. Attention: à perte il n'est plus possible de changer la programmation ou d'utiliser les fonctions d'administrateur.

Tension d'alimentation cylindre

• 2 × MIGNON LR6 AA ALKALINE

Tension d'alimentation e-key

-1×CR2032

Signalisation optique

Sur le bouton de porte, côté intérieur, se trouve une signalisation optique sous forme de diode. Cette diode vous fournit les informations suivantes:

• 1 × court: Serrure s'ouvre
• 2 × court: Serrure se ferme
• toutes les 5 sec. 1 × brièvement: ouverture permanente activée
• 1 × court, 1 × long, 2 sec. pause, répétition: Serrure en mode programmation
• 5 × court, 2 sec. pause, répétition pendant 20 sec. batterie épuisée

Description des fonctions du menu

Ci-après les fonctions pour les produits TSE 5001 et TSE 5002 sont détaillées :

Menu modific. code

Modification du code administrateur ainsi que du code utilisateur

• Connectez le clavier avec la touche ON/Enter
• Appuyez sur fonction. L'affichage « menu/modification du code » apparait
• valider avec ON/Enter. Avec la touche 1 ou 2 vous pouvez dérouler jusqu'à l'affichage de l'utilisateur dont vous pouvez changer le code
• Valider avec ON/Enter
• Entrer le code (ancien) en vigueur jusqu'à présent et appuyez sur ON/Enter
• Entrer le nouveau code et valider avec ON/Enter
• Entrer encore une fois le nouveau code et valider avec ON/Enter. Si l'entrée est correcte apparait l'affichage « les données ont été enregistrées »

Réglage de langue

• Connectez le clavier avec la touche ON/Enter
• Appuyez ensuite sur fonction. L'affichage « Menu Modific. Code »
• Déroulez avec la touche 2 jusqu'à l'apparition du menu mentionné ci-dessus
• Valide avec ON/Enter
• Déroulez avec la touche 1 ou 2 jusqu'à apparition de la langue souhaitée
• Validez avec ON/Enter

Menu administrateur

Plusieurs sous-menus sont à votre disposition au menu administrateur.

• Connectez le clavier avec la touche ON/Enter
• Appuyer ensuite sur fonction. L'affichage « menu/modification du code »
• Déroulez avec la touche 2 jusqu'au point de menu ci-dessus
• Valide avec ON/Enter
• Vous pouvez en déroulant sélectionner l'un des sous-menus suivants:

Sous-menu créer util.

• Validatez avec ON/Enter. Vous pouvez maintenant soit attribuer un code utilisateur, soit programmer un E-Key, soit un Fingerscan (seulement en relation avec TSE 5002 ou avec Keypad TSE 6102 FS) soit programmer un transpondeur (seulement disponible avec série TSE 6000)
• Dérouler jusqu'à la fonction correspondante et valider avec ON/Enter

- Créer util... code

• Entrer le code administrateur pour obtenir l'autorisation de programme
• La case mémoire la plus proche s'affiche (par ex. USER.003)
• Entrer le code à 6 chiffres et valider 2 × avec ON/Enter. L'affichage « les données ont été enregistrées » apparait.

- Créer util... e-key

• Entrer le code administrateur pour obtenir l'autorisation de programme.
• La case mémoire la plus proche s'affiche (par ex. UTILISATEUR.003)
• Mettre le E-Key en mode de programmation (voir instructions E-Key) - Valider 2× avec ON/Enter L'affichage « les données ont été enregistrées » apparait

(Fingerscan seulement en relation avec TSE 5002 ou avec keypad TSE 6102 FS)

• Entrez le code administrateur pour obtenir l'autorisation de programme
• Le display affiche « enregistrer un doigt »
• Passez le doigt à enregistrer 5 fois sur le milieu du capteur (le nombre de fois s'affiche sur le display)
• Le display affiche « User_XXX_FP créé avec succès »

- Créer util... transponder

Cette fonction est seulement disponible avec la série TSE 6000 System.

Sous-menu attribuer E-KEY

Cette fonction vous permet d'attribuer ultérieurement une clé-radio E-Key à un utilisateur déjà existant. Faire comme suit:

• Entrer le code administrateur pour obtenir l'autorisation de programme
• Dérouler jusqu'à l'utilisateur auquel vous désirez attribuer un E-Key et valider 2 × avec ON/Enter
• Mettre le E-Key en mode de programmation (voir instructions E-Key), valider 2 × avec ON/Enter
• Dès que le E-Key est en mode de programmation, valider avec ON/Enter
• L'affichage "Données ont été sauvegardées !" apparait

Sous-menu effacer

Ce menu vous permet d'effacer un utilisateur.

• Dérouler jusqu'au menu correspondant et valider avec ON/Enter
• Entrez le code administrateur
• Déroulez jusqu'à l'utilisateur ou le médium d'identification que vous pouvez effacer et valider 2 × avec ON/Enter. L'affichage « bloc de données effacé » apparait.

Sous-menu fonctions temps

Ici vous pouvez régler l'heure et la date

Réglage de l'heure:

• Choix de la fonction avec ON/Enter
• Entrez l'heure (2 chiffres), validez avec ON/Enter
• Entrez la minute (2 chiffres), validez avec ON/Enter
• Les données sont enregistrées

Réglage de la date:

• Choix de la fonction avec ON/Enter
• Entrez le jour (2 chiffres), validez avec ON/Enter
• Entrez le mois (2 chiffres), validez avec ON/Enter
• Entrez l'année (2 chiffres), validez avec ON/Enter
• Les données sont enregistrées

Sous-menu TSE-Setup

Réglages généraux du système

- Canal radio

Ici on peut régler le canal radio (12 canaux sont disponibles). Ceci peut s'avérer nécessaire quand le canal radio est déjà occupé par une autre application, par ex. W-Lan, ce qui pourrait causer des dérangements. Dans ce cas, veuillez choisir un autre canal éloigné d'au moins 3 canaux.

Priorité

Si après plusieurs actionnements du E-Key la porte en question ne se débloque pas, cette fonction peut augmenter la priorité de la porte. Inversement, il peut, dans un cas semblable, être recommendable de réduire la priorité des portes en voisinage direct.

Réorganiser

Il est recommandé d'appeler cette fonction après avoir effacé plusieurs utilisateurs.

Identification

Après avoir remplacé le cylindre ou le clavier, les deux unités doivent être accordées l'une à l'autre pour que la communication soit possible.

Enregistrer un clavier

• Connectez le clavier avec la touche ON/Enter
• Appuyez sur la touche fonction. L'affichage « menu / modification du code » apparait
• Avec la touche 1 ou 2 vous pouvez dérouler pour accéder au menu administrateur - Validez avec ON/Enter
• Avec la touche 1 ou 2 vous pouvez dérouler pour accéder au menu Administrateur/Réglages TSE Setup
• Validez avec ON/Enter
• Avec la touche 1 ou 2 vous pouvez dérouler pour accéder au menu administrateur. enregistrer Setup
• Entrez le code administrateur de l'unité à enregistrer
• Après l'enregistrement, s'affiche le message

Données ont été sauvegardées!

Attention: Assurez-vous lors de l'enregistrement d'un nouveau clavier ou d'un nouveau cylindre qu'il n'y a au voisinage immédiat aucune autre unité TSE sous tension car celles-ci pourraient réagir par erreur. En cas de doute, mettez auparavant toutes ces unités hors tension.

Sous-menu FS-Reset

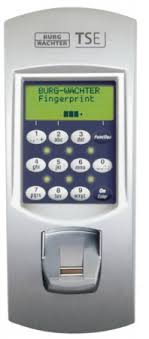

(seulement conjointement avec TSE 5002 ou avec Keypad TSE 6102 FS) Tous les Fingerscans enregistrés sont effacés, les utilisateurs correspondants sont cependant conservés. En cas d'erreurs répétées lors de l'utilisation du Fingerscan, sélectionnez ce menu et suivez les indications affichées sur le display.

Menu synchron. E-Key

Sur ce point de menu, le canal radio du E-Key peut être adapté à celui de l'unité d'entrée. Cette fonction devient nécessaire dès que le canal radio du cylindre est changé, bien qu'il y ait encore des E-Keys qui fonctionnent sur l'ancien réglage de canal radio.

• Appuyez sur ON/Enter
• Mettez la clé-radio en mode de programmation (voir instructions E-Key)
• L'affichage «Données ont été sauvegardées!» apparait

Menu info

Cette fonction permet d'afficher la version et le nombre de série du système.

Mode d'utilisation

Le E-Key sort d'émetteur radio pour libérer le cylindre. On peut programmer le E-Key ultérieurement au moyen d'un Keypad ou d'un logiciel TSE. La portée du E-Key est de 3m. Le principe de fonctionnement est semblable à celui du système de fermeture d'une voiture. Pour actionner le cylindre il suffit d'appuyer une fois sur le bouton.

Ouverture de la porte:

• Appuyer 1 × brièvement, la diode verte clignote
• Fonction automatique (seulement conjointement avec Keypad) Appuyer sur le bouton pendant 6 sec. La diode verte clignote brièvement 2 fois consécutives.

En mode automatique il est possible d'ouvrir la porte rien qu'en appuyant sur la touche On/Enter du Keypad. Pour cela le E-Key doit se couvrir à proximité. Après 15 minutes cette fonction se désactive automatiquement.

Mode de programmation:

Le mode de programmation a trois fonctions:

• Enregistrement des E-Keys au moyen d'un Keypad ou d'un logiciel TSE
• Synchronisation du réglage de canal radio du E-Key avec celui dans la serrure
• Recherche du E-Key dans le logiciel TSE

Programmation du e-key

Lors de la première programmation du E-Key, veuillez, après y avoir été invité par le Keypad ou le logiciel, appuyer une fois sur le bouton (la diode verte clignote).

Pour les programmations ultérieures du E-Key veuillez appuyer chaque fois sur le bouton pendant 1 0 sec. jusqu'à ce que la diode verte ait clignoté 3 fois consécutives. Ensuite relâcher le bouton.

Informations

Si, après avoir appuyé une fois sur le bouton du E-Key, vous constatez que la porte ne s'ouvre qu'après 3 à 7 secondes et que simultanément la diode rouge clignote, il faut changer immédiatement la batterie (CR2032).

Si, après avoir appuyé une fois sur le bouton du E-Key, vous constatez que la porte ne s'ouvre qu'après 3 à 7 secondes sans clignotement de la diode rouge, il faut changer les batteries dans le cylindre (2 × 1,5V LR06 Alcaline).

Changement de batterie

1 Ouvrez le couvercle du boîtier en levant prudemment le mécanisme d'enclenchement. 2 Soulevez la natation de silicone et changez la batterie. 3 Rabattez la natation de silicone et refermez le boîtier.

Instructions de montage cylindre TSE 5000

Nous allons expliquer le montage du cylindre TSE.

Veuillez lire ces instructions de montage attentivement jusqu'au bout avant de procéder au montage. Conservez ces instructions.

Le cylindre a un système spécial d'enclenchement qui vous permet de l'utiliser pour des portes d'une épaissure allant jusqu'à 120 mm (60/60, mesure à partir de la vis de fixation du cylindre). Il n'est pas nécessaire de mesurer au préalable.

La fixation du bouton s'effectue chaque fois par une vis sans tête.

Côté extérieur

Bouton extérieur Cache Adapteur 2 Adapteur 1 Vis de fixation du cylindre

Information

La dimension de base du cylindre est de 30 mm de chaque côté. À la livraison, le cylindre est complètement resserré (pour la plus petite épaissur de porte). Avant de monter le cylindre sur la porte, il faut l'ajuster à l'épaissur de la porte.

Pour le montage procéder ainsi:

1 Détermination approximative de l'épaisseur de la porte (y compris ferrures). 2 Tirer le bouton extérieur de l'axe, pousser le bouton interieur sur le système d'enclenchement (distances 2,85 mm) jusqu'à la dimension souhaitée.

Attention: Ne pas retirer le bouton interieur complètement de l'axe, cela peut endommager l'électronique.

Figure déplacement du bouton interne

3 Selon l'épaisseur de la porte, vous pouvez poser des adaptateurs sur la face extérieure pour obtenir un meilleur guidage de la clé de secours.

Les combinaisons suivantes sont possibles :

Distance vis de fixation / ferrure (mm) côte extérieur	Adapteur 1	Adapteur 2
< 43	-	-
44–53	X	-
54–60	X	X

X: Choix

: non prévu

Tableau : Distance vis de fixation / ferrure (mm) côté extérieur et adaptateurs requis

4 Pousser le cylindre TSE de l'intérieur vers l'extérieur dans la serrure encastrée dans la porte et visser la vis de fixation.

5 Pousser le bouton intérieur pour atteindre la distance souhaitée. S'assurer que la distance bouton/ferrure est d'au moins 1 mm. Fixer ensuite le bouton au-dessus de la vis encastrée. 6 Avant de fixer le bouton extérieur, veuillez décider si vous allez utiliser le cache prévu pour masquer la découverte du cylindre profilé qui fait partie de la livraison. Dans ce cas retirer la feuille de protection et fixer le cache dans l'ouverture de la serrure.

7 Pousser le bouton extérieur sur l'axe pour obtenir la position souhaitée et le fixer à une distance d'au moins 1 mm de la ferrure avec la vis inbus.

8 Enlever la bande de sécurité de batterie sur le bouton intérieur. 9 Le test de fonctionnement doit être fait quand la porte est en position ouverte.

Changer la batterie bouton (côté intérieur)

1 Desserrez la vis sans tête supérieure sur le couvercle du cylindre avec la clé six pans. On ne peut la tourner que jusqu'à ouverture du couvercle, elle ne tombe pas.

2 Ouvrir le couvercle

3 Changer les batteries. Respecter la polarité représentée sur le boîtier.

4 Remonter le couvercle.

Fonction de la clé de secours (à l'extérieur)

La clé de secours mécanique vous donne accès en cas de dérangements du système.

1 Ouvrir l'articulation de la clé de secours et introduire la clé dans la fente qui se trouve sur le cache.

2 Tourner la clé dans le sens des aiguilles d'une montre. Tourner en même temps légèrement le bouton extérieur de la porte vers la droite et vers la gauche pour débloquer le mécanisme. 3 Tourner le bouton extérieur de la porte. La porte s'ouvre au plus tard après un tour complet.

Tourner la clé en sens inverse et la retirer. Pour fermer la serrure de secours, tourner le bouton de porte deux fois dans les deux directions.

Attention: La serrure ne peut être ni huilée ni graissée!

Sous réserve d'erreur et de modifications.

• batterie voll [ ] batterie leer
