MODE D'EMPLOI PRO 7000D MAXDATA
Manuel d'utilisation -
Ordinateur portable multimédia
MANUEL D'UTILISATION - 87
REMARQUE 91
CONSIGNES DE SÉCURITÉ IMPORTANTES 94
Réseau local sans fil 96
Sécurité supplémentaires applicables aux appareils à réseau local sans fil (Wireless LAN) 97
Homologation européenne CE applicable aux appareils à réseau local sans fil.98
trictions 99
Fréquences des appareils à réseau local sans fil 100
Fréquences 100
Dispositions légales : clauses de non-responsabilité applicables à des appareils à réseau local sans fil 101
EQUIPMENT 102
LA PREPARATION 103
Installation de la batterie 104
Retrait de la batterie 104
Alimentation 105
Mise sous tension de l'ordinateur 106
Gestion de l'alimentation 107
APERCU DU SYSTEME 108
Vues de gauche et de droite 108

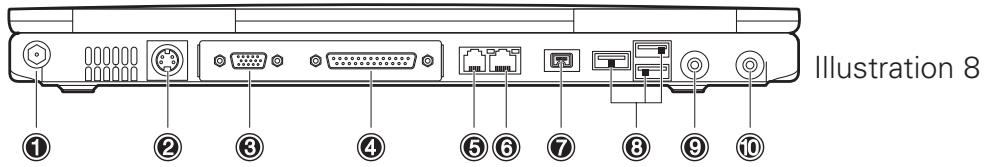

Vue arrière 109
Vue de dessous 109

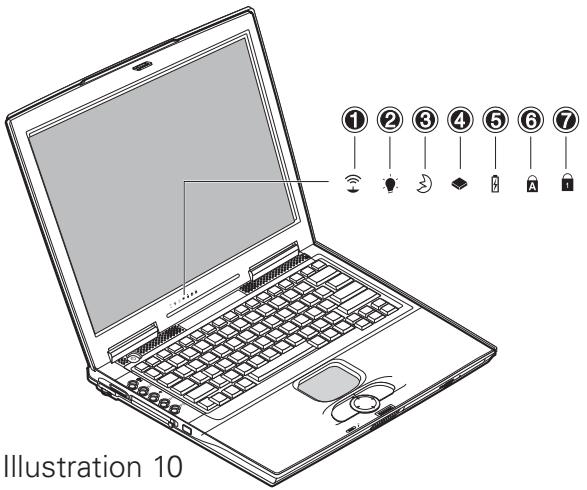

Explication des voyants DEL 110
Touches de raccourci 111
Touches d'accès direct 112
Clavier 113
Pavé tactile 114

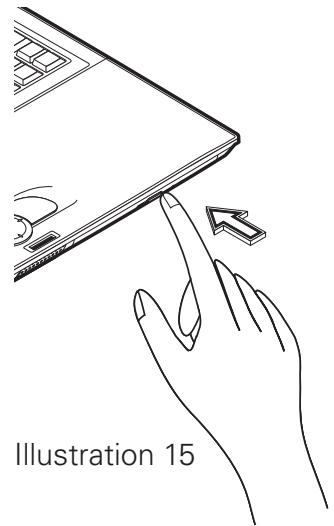

Lecteur de CD-Rom / DVD 115
Commande audio de gain 116
Fente d'insertion de la carte PC 117
Fente d'insertion de la barrette mémoire et des cartes SD / MMC 117
Modem de données / Fax 118
Raccordement au réseau LAN 118
CONSIGNES D'INSTALLATION 119
RESTAURATION DES PILOTES 119
Le CD des utilisateurs 119
Configuration de la résolution 120
CHARACTERISTIQUES TECHNIQUES 121
LOCALISATION DES PANNES ET RÉPARATION 125
Remarque
La société se réserve le droit de modifier le présent document sans préavis. Les informations qui y sont contenues seront uniquement de référence et ne peuvent servir de base en vue d'invoquer les obligations du fabricant ou de l'intermédiaire. Le fabricant et l'intermédiaire n'encourent aucune responsabilité pour les erreurs ou imprécisions eventuelles contenues dans le présent document. La responsabilité est également nulle en cas de dommages ou de pertes liées à l'utilisation incorrecte du présent manuel. Aucune partie de ce document et des logiciels correspondants ne doit être copiée, traduite ou diffusée sans l'autorisation préalable du revendeur spécialisé, du fabricant ou des auteurs. À l'exception de ce règlement, les copies de sécurité sont destinées à un usage personnel. Les noms de marque et de produit mentionnés dans le présent document peuvent être des noms et des marques déposés par des sociétés externes faisant l'objet d'un droit de propriété. Ils sont mentionnés uniquement à titre indicatif et n'ont aucun caractère de recommandation en ce qui concerne le produit ou le fabricant.
© MAXDATA 2004
Remarques d'ordre juridique
Vous trouverez des remarques et des dispositions juridiques complémentaires dans les fichiers de textes du CD-ROM des pilotes et des utilisateurs (Utility-CD).
Acrobat et le logo Acrobat sont des marques de fabrique de Adobe Systems Incorporated ou de ses filiales. Dans certaines juridictions, les marques peuvent être déposées.
Intel et Pentium sont des marques déposées de Intel Corporation. MS-DOS, Windows, Windows 95, Windows 98, Windows Me, Windows 2000, Windows XP et Windows NT sont des marques déposées de Microsoft.
Utilisation et références
Ce manuel d'utilisation vous présente et vous initie aux premières étapes d'utilisation de votre nouvel ordinateur. Si vous souhaitez utiliser un système d'exploitation qui n'est pas mentionné dans ce document, veuillez vous reporter aux informations concernées dans les fichiers
« ReadMe » qui se trouvent sur le CD-ROM. Veuillez vous adresser en outre au revendeur spécialisé afin de vous assurer que le système d'exploitation souhaité peut être utilisé sur votre portable. Le système d'exploitation ne se trouve pas sur le CD-ROM des pilotes et des utilisaires.
Remarque : Toutes les configurations système ou une partie de celles-ci au moins ont déjà été réalisées. Si tel n'est pas le cas ou si des parties du système doivent être de nouveau configurées, veuillez vous reporter aux remarques requises à cet effet dans le CD-ROM des pilotes et des utilisaires.
Explication :
Cet appareil est conforme à la norme des produits sur les émissions parasites EN 55022, à la norme de base sur les influences des parasites EN 50082-1 et à la norme EN 60950 relative à la directive sur les basses tensions.
En cas de modification de l'appareil non agréée par le fabricant, le respect de ces normes n'est plus garanti.
Afin de garantir la compatibilité électromagnétique (CEM), veillez à observer les instructions qui figurent dans le manuel.
Niveau sonore
Le niveau sonore relatif au poste de travail est inférieur à 55dB A
Remarque relative à la federal communications commission (FCC)
Cet appareil a été testé et déclaré conforme aux conditions d'un appareil numérique de la classe B conformément à la section 15 des directives FCC.
Remarque à l'attention de l'utilisateur :
Cet appareil a été soigneusement déparasité et contrôlé du point de vue des réceptions radio-électriques. Vous devez cependant observer les points suivants en cas de câble externe de données :
Si le cable de données spécifique par le fabricant doit être remplaced, l'exploitant doit veiller à un antiparasitage sans défaut, de sorte que le cable de rechange et la qualité de l'antiparasitage correspondent au cable d'origine.
Utilisez uniquement des lignes blindées et des périphériques externes identiques au produit fourni en termes de niveau de sécurité et de comportement CEM.
En cas de non-respect, la conformité aux normes susmentionnées n'est plus garantie!
Le lecteur de CD-ROM :
Le lecteur de CD-ROM intégré correspond à un produit laser de classe 1. N'ouvre pas l'appareil et ne regardez pas le rayon, même à l'aide d'instruments optiques.
Si le lecteur n'est pas expressément déclaré apte pour une utilisation simultanée de plusieurs CD, veuillez par conséquent toujours insérer un seul CD.
Reprise de l'appareil
Nous accordons une garantie de reprise : En raison des matériaux utilisés, un retraitement ou une mise au rebut conforme est indiquée, cela signifie que votre portable est entièrement recyclable. La caisse en carton et toutes les parties internes en carton peuvent être jointes au papier de recyclage afin d'être éliminées.
Consignes de sécurité importantes
Le portable est très robuste, cependant, des dommages peuvent se produire. Pour éviter cela, veuillez respecter les instructions suivantes:
- Ne pas exposer le portable à des vibrations élevées. L'éloigner de toute source de chaleur importante.
(émetteurs de chaleur, rayonnement direct du soleil).
- Le protéger des interférences électromagnétiques.
Vous éviterez ainsi également toute perte éventuelle de données.
- Éviter toute exposition à l'humidité.
Il s'agit d'un appareil électrique. - Utiliser une alimentation électrique adaptée.
Avertissement
Le bloc d'alimentation doit être agréé.
Le bloc d'alimentation requiert une alimentation électrique précise et sans coupure. Pour toute question, veuillez vous adresser à l'entreprise de distribution d'électricité locale.
Le bloc d'alimentation doit être équipé d'une prise mise à la masse.
Ne tirer en aucun cas sur le câble mais uniquement sur la prise pour couper l'alimentation électrique.
Débrancher l'alimentation électrique externe (bloc d'alimentation ou adaptateur automatique) avant de nettoyer l'ordinateur.
Informations relatives à l'utilisation de la batterie
Utiliser exclusivement les batteries prévues pour cet ordinateur.
Recharger les batteries par le biais du portable.
Ne pas essayer de réparer vous-même des batteries défectueuses. Faire effectuer la réparation par votre revendeur spécialisé ou une personne qualifiée.
Tenir les batteries endommagées hors de portée des enfants et les éliminer le plus rapidement possible. Observer des précautions d'usage à cet égard. Les batteries peuvent exploser si elles sont exposées au feu ou si elles ne sont pas manipulées ou éliminées de manière adéquate.
L'appareil que vous avez acquis est équipé d'une batterie. La batterie est recyclable. Il est interdit d'éliminer la batterie avec les ordures ménagères normales. Pour toute question éventuelle concernant l'élimination conforme, veuillez vous adresser à l'organisme de collecte des déchets.
Remarque relative à la batterie de l'horloge du système
Attention : en cas de remplacement non conforme de la batterie, il y a un risque d'explosion. Remplacer la batterie uniquement par une batterie recommandée par le fabricant ou par une batterie du même type de fabrication. Éliminer la batterie conformément aux instructions du
fabricant.
Ne procédez pas à la maintenance de votre ordinateur vous-même
Vous pourriez porter atteinte à vos droits de garantie et vous risquez de vous exposer ainsi que votre appareil à un risque de choc électrique. Si une maintenance est requise, veuillez vous adresser à une personne qualifiée. Débranchez l'ordinateur de l'alimentation réseau. Si les
Avertissement
problèmes suivants surviennent, veuillez vous adresser à une personne qualifiée.
- le bloc d'alimentation ou le câble secteur est endommagé ou élimé.
- du liquide a pénétré dans l'ordinateur.
- l'ordinateur ne fonctionne pas correctement, malgré une utilisation conforme aux instructions.
- l'ordinateur est tombé ou a été endommagé.
Nettoyage
N'appliquer aucun produit de nettoyage directement sur l'ordinateur. Utiliser uniquement un chiffon propre et doux. N'utiliser aucun produit de nettoyage volatil (distillat de pétrole) ou abrasifs.
(réseau local sans fil: WLAN en abrégé)
Un module de réseau local sans fil du type « Pro Wireless Mini PCI d'Intel® » est incorporé à votre bloc-notes. Ce module vous permet de vous relier à un réseau qui fonctionne par l'émission d'ondes radio ou à un réseau hertzien déjà existant. Il est exploité conformément à la norme IEEE802.11b+g.
Les techniques de communication WLAN permettent aux utilisateurs d'établir des liaisons sans fil à l'intérieur d'une zone locale (par ex. dans l'enceinte d'un campus universitaire, d'une entreprise ou d'un établissement public tel qu'un aéroport). Ces installations WLAN sont utilisables dans des bureaux qui ne sont occupés que temporairement, sur des sites où la pose de vastes gains de câblage n'est pas réalisable ou pour étendre le réseau local existant de manière à ce que des utilisateurs puissent travailler à divers postes dans un BATIMENT et à des heures variées.
Deux méthodes différentes seront à exploiter les systèmes WLAN. Si les installations WLAN sont fixes, des stations sans fil (appareils à carte de réseau radio ou modems externes) créent des liaisons avec des points d'accès sans fil qui leur seront ainsi des passerelles avec la structure de réseau existante. En cas d'installations WLAN (ad hoc) de poste à poste, plusieurs utilisateurs peuvent former un réseau temporaire au sein d'une zone circonscrite (par ex. une salle de conférence) sans recourir à des points d'accès lorsque l'exploitation de ressources du réseau ne s'impose pas.
C'est en 1997 que l'organisme IEEE (Institute of Electrical and Electronics Engineers) a entériné la norme 802.11 qui est applicable aux installations WLAN et stipule un débit de transmission de données de 1 à 2 Mbit/s (Mégabits par seconde). En vertu de la nouvelle norme 802.11b+g en vigueur, le débit maximal de transmission de données atteint 54 Mbit/s sur une bande de fréquences de 2,4 GHz (Gigahertz).
É sécurité supplémentaires applicables aux appareils à réseau LOCAL sans FIL (wireless LAN)
Des composants à réseau local sans fil sont intégrés à votre bloc-notes. Vous devez donc vous en servir en respectant impérativement les recommandations de sécurité suivantes :
- Si vous voyagez en avion ou en voiture, désactivez le bloc-notes.
- Si vous vous trouvez dans un hôpital, dans une salle d'opération ou à proximité d'un système électronique à usage médical, veillez à désactiver les faisceaux hertziens utilisés par le bloc-notes ! Les ondes radio transmises risquent en effet de perturber le bon fonctionnement des appareils médicaux.
- Maintenez le bloc-notes éloigné d'au moins 20 cm d'un stimulateur cardiaque afin de ne pas en ALTERER le fonctionnement sous l'effet des ondes radio diffusées, source d'interférences.
- Les ondes radio transmises risquent d'occasionner des bruits parasites dans les prothèses auditives.
- Ne pas placer un bloc-notes dont les faisceaux hertziens sont activés à proximité de gaz inflammables ni dans un milieu explosif (par ex. un atelier de peinture), vu que les ondes radio émises risquent de déclencher un incendie ou une déflagration. La portée de la liaison radio dépend des conditions ambiantes et environnementales.
- Il est aussi possible que des tiers non habités puissent capter des données transférées par une communication sans fil.
ATTENTION
La société MAXDATA Computer AG décline toute responsabilité en cas de défaillances dans la réception radio ou télévisuelle qui sont imputables à des modifications non autorisées effectuées sur cet appareil. La société MAXDATA Computer AG ne saurait non plus se porter garant du remplacement ou de l'échange de lignes de connexion et d'appareils qui n'ont pas été indiqués par ses soins. Seul l'utilisateur est tenu alors de remédier aux perturbations consécutives à de telles modifications et de replacer ou d'échanger les appareils.
Homologation européenne CE applicable aux appareils à réseau LOCAL sans FIL
Tel qu'il se présente à la livraison, l'appareil remplit les exigences de la directive 1999/5/CE que le Parlement européen et le Conseil ont adopté le 9 mars 1999 et qui concerne les équipements hertziens et les terminaux de télécommunications, ainsi que la reconnaissance mutuelle de leur conformité.
L'emploi de ce bloc-notes est autorisé en Belgique, au Danemark, en Allemagne, en Finlande, en France, en Grèce, en Grande-Bretagne, en Irlande, en Italie, au Luxembourg, aux Pays-Bas, en Autriche, au Portugal, en Suède, en Suisse, en Espagne, en Islande, au Liechtenstein et en Norvège.
Vous pouvez obtenir des informations actualisées sur d'éventuelles restrictions d'exploitation auprès des autorités compétentes en la matière dans le pays d'utilisation respectif. Si votre pays ne figure pas parmi ceux énumérés, veuillez alors vous adresser à l'instance de contrôle compétente pour savoir si l'usage de ce produit y est autorisé.
Belgique - www. bipt. be, Danemark - www. tst. dk, Allemagne - www. regtp. de, Finlande - www. ficora. fi, France - www. artelecom. fr, Grce - www. eett. gr, Angleterre - www. oftel. gov. uk, Irlande - www. comreg. ie, Italie - www. agcom. it, Luxembourg - www. emat. lu/ILT
Pays-Bas - www. opta. nl, Autriche - www. rtr. at, Portugal - www. urt. gov. pt, Suède - www. pts. se, Suisse - www. bakom. ch, Espagne - www. cmt. es, Islande - www. pta. is, Liechtenstein - www. ak. li Norvège - www. npt. no
Plage de fréquences limitée : seuls les canaux 10 et 11 (soit 2457 MHz et 2462 MHz) peuvent être exploités en France. Il est interdit d'utiliser l'appareil à l'extérieur de locaux clos.
Pour de plus amples renseignements : www.artelecom.fr
L'emploi à l'intérieur d'un BATIMENT est également sujet à une autorisation ministérielle. Veuillez contacter le vendeur du produit pour recevoir des précisions sur la procédure à suivre à cet effet.
Il est interdit d'utiliser l'appareil à l'extérieur de locaux clos.
Pour de plus amples renseignements : www.agcom.it
Une licence est nécessaire pour employer l'appareil en plein air. Veuillez contacter le vendeur du produit pour recevoir des précisions sur la procédure à suivre à cet effet.
Pour de plus amples renseignements : www.opta.nl
FRÉQUENCES DES APPAREILS À RÉSEAU LOCAL SANS FIL L'information suivante a été établie sur la base des connaissances acquises en janvier 2002. Des renseignements actualisés sont disponibles auprès des autorités compétentes en la matière de votre pays (par ex. www. regtp. de).
Fréquences
Des adaptateurs et des cartes de réseau radio sont prévus en vertu de la norme IEEE-Standard 802.11b+g relative à l'exploitation de la bande de fréquences ISM (industrielle, scientifique, médicale) située entre 2,4 et 2,4835 GHz. Etant donné que chacun des 11 canaux hertziens sollicite une largeur de 22 MHz en appliquant le procédé DSSS d'étalement de spectre à séquence directe (Direct Sequence Spread Spectrum), trois canaux indépendants les uns des autres (par ex. 3, 8 et 11) sont disponibles au maximum. Les tableaux présentés ci-après spécifient les canaux autorisés dans votre pays:
| Canal | MHz | Europe, R&TTE | France, R&TTE |
| 1 | 2412 | X | |
| 2 | 2417 | X | |
| 3 | 2422 | X | |
| 4 | 2427 | X | |
| 5 | 2432 | X | |
| 6 | 2437 | X | |
| 7 | 2442 | X | |
| 8 | 2447 | X | |
| 9 | 2452 | X | |
| 10 | 2457 | X | X |
| 11 | 2462 | X | X |
Dispositions légales : clauses de non-responsabilité applicables à des appareils à réseau LOCAL sans FIL
L'installation et l'emploi d'un appareil à réseau local sans fil ne doivent s'effectuer qu'en accord avec les instructions contenues dans le manuel d'utilisation. Les manuels d'utilisation font partie intégrante des éléments joints à la livraison du produit. Toutes les variations ou modifications apportées à cet appareil qui ne sont pas expressément autorisées par le fabricant peuvent invalider le droit de l'utilisateur à exploiter l'appareil. Le fabricant décline toute responsabilité en cas de défaillances dans la réception radio ou télévisuelle qui sont imputables à des modifications non autorisées de l'appareil, à l'échange ou au montage de câbles et d'accessoires, si ces derniers ne suivent pas ses recommandations. Il incombe à l'utilisateur de supprimer toutes les défaillances qui surgissent à la suite de modifications non autorisées, à l'échange ou au montage des composants tels que ceux mentionnés précédemment. Le fabricant, au même titre que ses grossistes et distributeurs spécialisés agréés, ne saurait être tenu responsable des dommages ou des infractions aux prescriptions légales qui résultent du non-respect de ces directives.
Équipement
Avant de commencer à installer votre portable, vous devez vous assurer que toutes les pièces sont fournies.
Si vous constatiez que l'un des équipements ci-dessous ne se trouve pas dans le paquet, veuillez vous adresser sans tarder à votre revendeur spécialisé.
- Portable
- Batterie
- CD des utilisateurs
- Bloc d'alimentation Câble secteur
- Manuel d'utilisation
- Lecteur de CD-ROM ou de Combo ou de DVD/DVD-RW-ROM (intégré)
- Câble de modem
Si vous devez envoyer l'appareil en réparation ou à des fins de montage, utilisez l'emballage d'origine. Conservez par conséquent l'emballage en bon état.
La preparation
Avant la première mise en service, il est recommandé de se familiariser avec chaque composant du système.

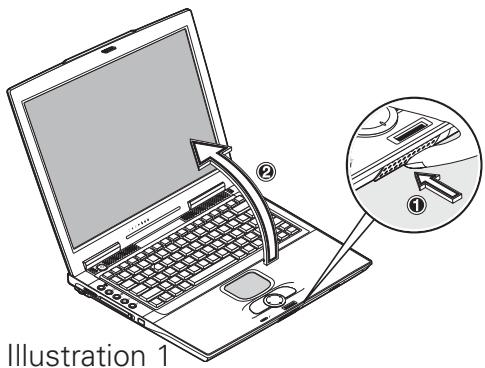

Appuyez sur le loquet (1) pour ouvrir l'écran (2).
(1) Presser sur le loquet (2) Ouverture de l'écran

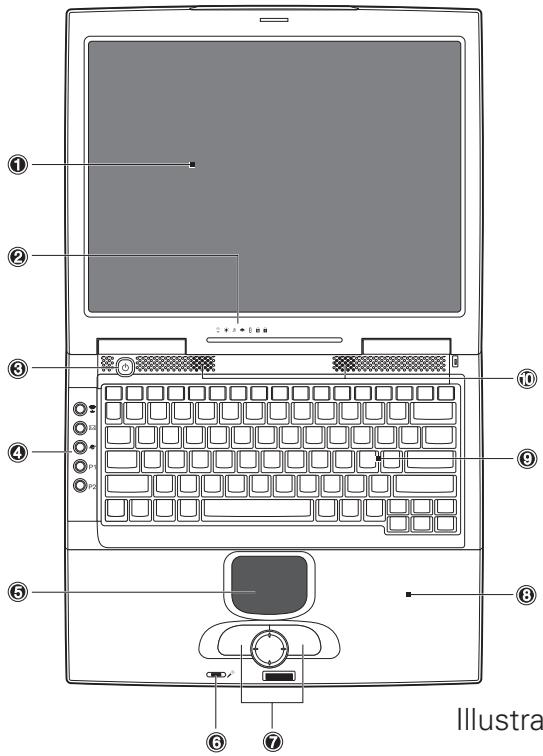

(1) Écran à cristaux liquides (2) Voyants d'état (3) Bouton marche / arrêt (4) Touches d'accès direct (5) Pavé tactile (6) Micro intégré (7) Touches et pavé de défillement (8) Repose-main (9) Clavier (10) Haut-parleurs

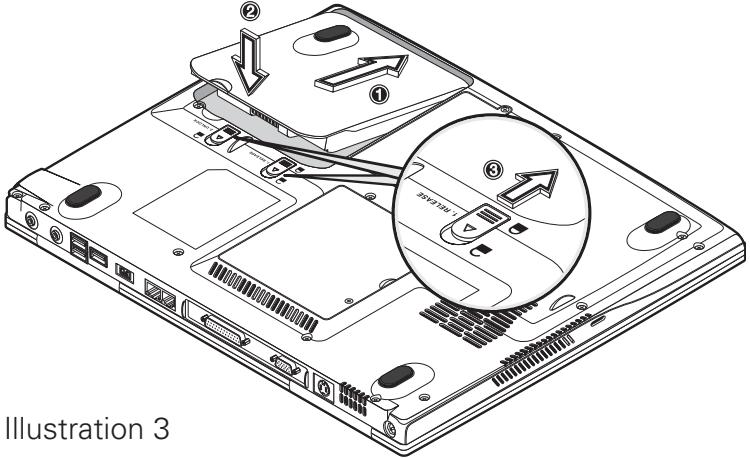

Installation de la batterie
La batterie est fournie avec l'équipement du portable. Cette batterie n'est que partiellement chargée.
Insérez la batterie dans son logement, dans le sens de la flèche. Appuyez légèrement dessus jusqu'à l'entendre s'enclencher. Bloquez-la avec les languettes de retenue.
Vous pouvez à présent charger la batterie.
Veuillez observer un temps de chargement de la batterie de deux heures lorsque l'ordinateur est hors tension et de quatre heures lorsque l'il est sous tension.
Attention
La batterie doit impérativement être entièrement chargée lors de la première mise en service! Ne débranchez pas le bloc d'alimentation du portable avant que cela soit terminé.
Retrait de la batterie
Faites glisser les languettes (3) vers l'arrière. La batterie se libère.
Faites sortir la batterie du support et tenez-la vers le haut pour l'extraire de son logement.
Le portable ne peut désormais être mis en service qu'à l'aide du bloc d'alimentation!
Alimentation
Le portable peut être mis en service au choix par batterie ou par secteur.
La première mise en service s'effectue avec le bloc d'alimentation.
Utilisez uniquement le bloc
d'alimentation fourni. Un bloc d'alimentation inadapté risque d'endommager l'ordinateur.
Les pièces du bloc d'alimentation ne
Avertissement
necessitant aucune retenu.
NE JAMAIS
OUVRIR
LE BLOC
Avertissement
D'ALIMENTATION!
DANGER DE MORT!
Le portable est équipé d'un câble secteur et d'un bloc d'alimentation universal autoadaptable. Le bloc d'alimentation peut : gérer toutes les tensions constantes comprises entre 100 et 240 volts.

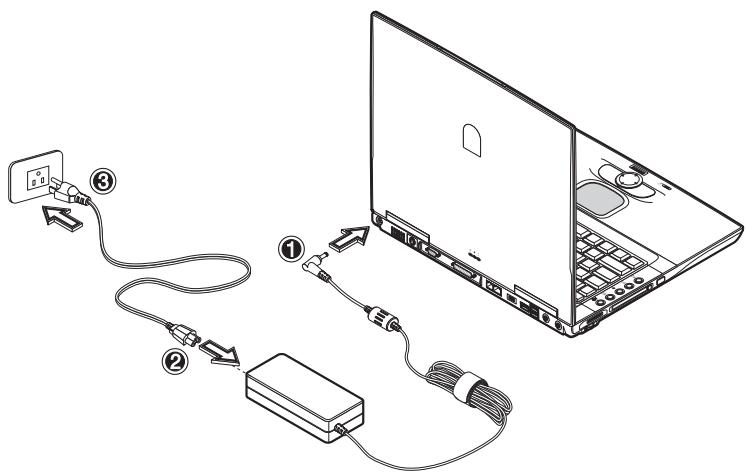

Utilisez le bloc d'alimentation comme suit :
- Raccordez le bloc d'alimentation à la prise DC IN située sur le côté de l'ordinateur.
- Raccordez le câble secteur au bloc d'alimentation.
- Raccordez le câble secteur à une prise.
Illustration 4
Mise soustension de l'ordinateur
La préparation est ainsi terminée.
Activez à présent le

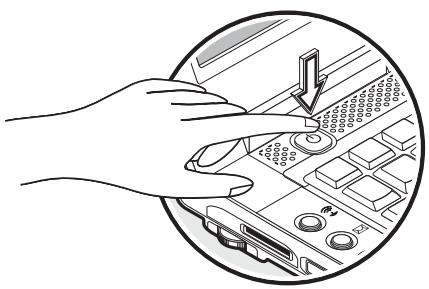

bouton de marche / arrêt pour la mise sous tension de l'ordinateur.
Lorsque l'ordinateur est sous tension, le bouton marche/arrêt peut remplir plusieurs fonctions selon les réglages d'énergie.
Appuyez de nouveau sur ce bouton pour permettre l'ordinateur hors tension en mode de configuration standard.
Remarque :
Pour les systèmes Windows, veillez toujours à mettre l'ordinateur hors tension comme suit :
Cliquez sur le bouton « Démarrer » Sélectionnez « Arrête »
Cliquez sur « Ok »
Cela évite d'éventuels problèmes au niveau du disque dur ou du système d'exploitation.
Conseil :
En cas de panne de programme ou du système, actionnez les touches : Ctrl + Alt + Suppr. Cela permet, dans le meilleur des cas, de quitter uniquement la tâche qui ne répond plus ou de redémarrer l'ordinateur.
(démarrage à chaud). Si cela ne fonctionne pas, appuyez sur le bouton marche/arrêt pendant plus de quatre secondes afin d'éteindre l'ordinateur. Vous pouvez ensuite le redémarrer normalement (démarrage à froid).
Le système d'exploitation est installé après la première mise sous tension. Suivez les instructions correspondantes.
Une fois le système installé et le redémarrage effectué, l'ordinateur est prêt à fonctionner.
Vous pouvez modifier la résolution, l'intensité et l'apparence de l'ordinateur dans les fonctions graphiques de base.
Vous trouverez de plus amples informations à ce sujet dans les instructions d'installation.
Gestion de l'alimentation
Remarque relative à la carte PC
Ne retirez jamais une carte PC alors que le système se trouve en mode Save-to-Disk. L'emplacement pour cartes est alors désactivé et une modification de la configuration système risque de provoquer des erreurs lors du prochain démarrage de l'ordinateur.
ATTENTION
Votre système est compatible avec APM et le nouveau (plus efficace) système économiqueur d'énergie ACPI.
MATÉRIEL (état de la batterie et avertissements)
Une fois le POST effectué (test automatique après le démarrage du système), le voyant d'état de la batterie indique le niveau de charge de la batterie. Si le niveau de charge est trop faible, le symbole clignote. Enregistrez immédiatement vos fichiers et connectez le bloc d'alimentation.
Niveau de charge faible et SUSPEND (pause) Si le niveau de charge de la batterie est faible (sans bloc d'alimentation raccordé), l'une des deux fonctions de protection suivantes est automatiquement activée :
Sans veille prolongée
Si, aucun fichier ni aucune partition Save-to-Disk (sauvegarde sur le disque) n'est configuré(e) sur voit résymème, les données actuelles sont enregistrées dans la mémoire vive et le système bascule automatiquement en mode pause (Suspend).
Avec veille prolongée
Les données sont consignées dans le fichier ou la partition prévue à cet effet du disque dur.
L'ordinateur est ensuite mis automatiquement hors tension. Si aucun fichier ni aucune partition Save-to-Disk n'est disponible, le système bascule en mode pause (Suspend).
APERCU Du systeme

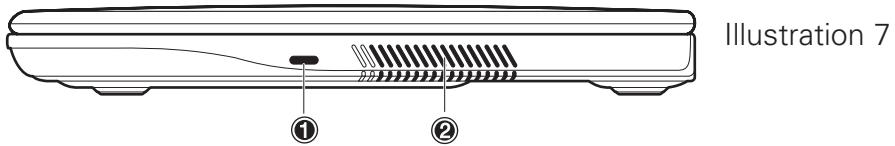

(1) Réglage du volume sonore (2) Emplacement de la barrette de mémoire et des cartes SD (Secure Digital) ou MMC (3) Emplacement des cartes PC (4) Verrou de carte PC (5) Émetteur / récepteur infrarouge
(1) Sécurité verrouillage / anti-vol Kensington (2) Orifices d'aération
ATTENTION
Les orifices de ventilation et d'aération ne doivent en aucun cas être obstrués. Cela risquerait de provoquer une surchauffe de l'appareil.
VUE Arrière
(1) Connecteur du bloc d'alimentation (2) Sortie TV vidéo S (3) Connecteur pour moniteur externe (4) Connecteur de port parallèle (5) Connecteur de modem (6) Connecteur réseau (7) Connecteur IEEE 1394 (8) Connecteur USB (9) Prise jack haut-parleur / casque compatible S/PDIF
Prises jack du contrôleur audio LINE IN /
micro
VUE de dessous
Illustration 9
ATTENTION
- Les orifices de ventilation et d'aération ne doivent en aucun cas être obstrués. Cela risquerait de provoquer une surchauffe de l'appareil.
Couvercle de la mémoire Logement du disque dur Logement de la batterie Languette de retenue de la batterie (à ressort) Languette de retenue de la batterie (à enclenchement)
Explication des voyants DEL
(1) Réseau local sans fil (2) Alimentation (3) Veille (4) Accès lecteur (5) Batterie (6) Verr. Maj. (7) Verr. Num.
Tableau 1
| Symbole | Fonction |
| S'allume lorsque les propriétés du réseau local sans fil sont actives. | |
| S'allume lorsque l'ordinateur est sous tension. Clignote lorsque le niveau de charge de la batterie est faible. | |
| S'allume lorsque l'ordinateur est en mode économique d'énergie. | |
| Accès au disque dur ou au lecteur de CD-ROM. | |
| S'allume lorsque la batterie est en cours de chargement. | |
| S'allume lorsque les touches alphabétiques sont verrouillées en majuscule (Verr. Maj.). | |
| 1 | S'allume lorsque les touches numériques sont verrouillées (Verr. |
Touches de raccourci
combinaisons de touches rapides avec une fonction particulière
Pour activer les touches de raccourci, appuyez sur la touche Fn tout en enfonçant la touche complémentaire souhaitée. Pour certaines fonctions, il peut s'avérer nécessaire d'installer Launchmanager. Vous trouverez de plus amples informations à ce sujet à la page suivante.
Tableau 2
| Touches | Fonction |
| Fn + F1 | Touches de raccourci - Aide - affiche une liste de touches de raccourci |
| Fn + F2 | Passe en mode économique d'énergie |
| Fn + F3 | Commute entre l'écran à cristaux liquides / le moniteur / les deux |
| Fn + F4 | Affiche un écran noir pour l'économie d'énergie |
| Fn + F5 | Active / désactive le haut-parleur |
| Fn +Image↑ | Fonction identique à la touche de début |
| Fn +Image↓ | Fonction identique à la touche de fin |
| Fn + → | Augmente la luminosité de l'écran |
| Fn + ← | Réduit la luminosité de l'écran |
| Fn + F11 | Verrouille / déverrouille les touches numériques |
| Fn + F12 | Active / désactive la touche d'arrêt de défilament |
Les cinq touches d'accès direct se trouvent à gauche du clavier. Elles permettent d'activer les applications les plus souvent utilisées.
Si les touches ne sont pas déjà actives, vous trouvez leur pilote sur le CD des utilisateurs. Veuillez suivre les instructions de la section « Informations relatives à l'installation ».
Illustration 11
(1) Réseau local sans fil – Active le réseau sans fil (2) E-Mail - Lance le programme de messagerie E-mail (3) Internet - Lance le navigateur Internet (4) Programmation libre – Activation par le biais de Launch Manager (5) Programmation libre – Activation par le biais de Launch Manager
| Le clavier de votre portable compte toutes les fonctions d'un clavier compatible AT normal ainsi que certaines options : | |
| Machine à écrite - Touches de fonction - Touches spéciales - | ces touches correspondant à celles d'une machine à écrite. Sur de nombreux systèmes d'exploitation (et applications), ces touches permettent d'accéder à des fonctions spéciales. Vous trouvezez de plus amples informations à ce sujet dans les manuels correspondants. Ces touches (et les combinaisons de touches) permettent de commander de nombreuses fonctions matérielles. |
Illustration 12
Appuyez sur Fn + Verr. Num. afin d'activer cette zone
Illustration 13
Touches de raccourci :
Fonctions voir le tableau 2 - touches de raccourci
Pavé tactile
Le système configure automatiquement le pavé tactile intégré. Dans la mesure où vous utilisez Windows, aucun pilote ne doit être installé pour les fonctions de base. Si vous souhaitez utiliser les fonctions avancées, vous trouvez les pilotes correspondants sur le CD des utilitaires.
Veuillez suivre les instructions de la section « Informations relatives à l'installation ».
Illustration 14
Sous la fenêtre de détection se trouvent les éléments suivants :
Touche gauche de la souris Touche de défilé - fonctionne comme une molette de souris Touche droite de la souris
Remarque à l'attention des gauchers : La plupart des systèmes d'exploitation permettent d'inverser les touches de la souris.
| Fonction | Touché de gauche | Touché de droite | Touché de défilament | Fenêtre de détction |
| Exécuter | Double-cliquer | Tapoter deux fois | ||
| Sélectionner | Clicuer une fois | Tapoter une fois | ||
| Accéder - Maintenir - Relâcher (Drag'n Drop) | Clicuer etmaintenir, puisamener dans laposition souhaitéeà l'aide du doigt sur le pavé.Relâcher. | Tapoter deux fois, maintainirle doigt sur le pavé lors du secondtapotement etle déplacer dansla positionsou Haitée.Retirer le doigtdu pavé. | ||
| Ouvrir le menucontextuel | Clicuer une fois | |||
| Faire défiléer | Clicuer vers lehaut / le bas / ladroite / la gauche |
Lorsque vous utilisez le pavé tactile, votre doigt et le pavé doivent être propres et secs. Le pavé tactile réagit en fonction des mouvements du doigt. Plus le contact est léger, plus la réaction sera optimale. Les mouvements brusques n'amélioreront pas la précision.
Lecteur de cd-rom / DVD
Pour permettre en place un CD, appuyez sur le bouton de déverrouillage situé sur la face avant du lecteur.
Illustration 16
Le CD est introduit avec l'étiquette orientée vers le haut sur l'axe et stoppé par une légère pression.
Appuyez sur le chariot à CD de sorte qu'il s'enclenche. Le CD peut désormais être lu.
Certains CDs sont équipés d'un lancement automatique, c'est-à-dire que les CD d'installation ou même les CD de musique sont automatiquement lancés une fois insérés.
Commande AUDIO de GAIN
Illustration 17
(1) Réduction du volume (2) Augmentation du volume
FENTE d'insertion de la CARTE PC
L'ordinateur est équipé d'un logement pour carte PC. Il s'agit d'un emplacement pour cartes PCMCIA 3,3V / 5V de type II.
Pour permettre en place une carte PC, insérez-la dans le logement jusqu'à ce que vous entendiez son enclenchement. Effectuez les connexions de votre choix (ex. réseau). Consultez également la documentation relative à la carte.
Illustration 18
Pour la retirer, appuyez sur le bouton d'éjection situé à côté du logement. Ce dernier sort et, lorsque vous appuyez une nouvelle fois dessus, éjecte la carte PC.
Illustration 19
FENTE d'insertion de la barrette mémoire et des CARTES SD / MMC
L'ordinateur est équipé d'un logement combiné. Ce dernier est capable de prendre en charge les barrettes de mémoire, ainsi que les cartes SD
(Secure Digital) et MMC (Multimedia Card).
Pour insérer ces cartes, les présenter face imprimée vers le haut et les enfoncer dans la fente. APRÈS avoir senti qu'elles étaient enclenchées, vous pouvez accéder aux données.
Pour la retirer, appuyez une nouvelle fois sur la carte pour la désenclencher. Vous pouvez ensuite la retirer de son emplacement.
Illustration 20
Ne retirez jamais la carte pendant l'écriture ou la lecture des données !
Si vous ne parvenez pas à accéder à une carte, vous trouvez son pilote sur le CD des utilisateurs.
Veuillez suivre les instructions de la section « Informations relatives à l'installation ».
MODEM de données / FAX
Le système configure automatiquement le modem analogue intégré. Pour utiliser les fonctions du modem, connectez la prise du modem à une prise de téléphone analogue (non RNIS) par le biais du câble téléphonique.
Utilisation conforme à la destination : Le modem peut être raccordé à toutes les prises analogiques (TBR 21) en Europe.
Son utilisation est réservée à la communication de données.
N'essayez pas de raccorder le modem à une prise téléphonique RNIS! Vous risqueriez de déterminer l'ordinateur.
Raccordement au réseau LAN
L'adaptateur réseau intégré vous offre la possibilité de connecter votre ordinateur à un réseau 10/100 Mbps ou à l'Internet DSL. La connexion s'effectue via un câble réseau Ethernet doté de connecteurs RJ45. Ces connecteurs s'insèrent au dos de l'ordinateur et dans une prise réseau Hub ou DSL.
Vous ne devez enaucun cas confondre la prise RJ45 d'une ligne réseau avec une prise ISDN! N'essayez JAMAIS de raccorder I'adaptateur LAN à une prise téléphonique RNIS! Vous risqueriez de détériorer l'ordinateur.
ATTENTION
Restauration des pilotes
Votre système est pourvu d'une précharge à la livraison. Cela signifie que toutes les données et tous les pilotes nécessaires ou utiles au système se trouvent sur le disque dur. En cas de suppression et/ou de formatage de votre disque dur, les pilotes requis sont enregistrés sur le CD des utilisaires fourni avec l'ordinateur. Une fois que vous avez réinstallé le système d'exploitation (par ex. à l'aide du CD de récapération), votre portable fonctionne à nouveau.
Le CD des utilitairs
Le CD des utilisaires démarre automatiquement dès qu'il est inséré dans le lecteur. Si ce n'est pas le cas, accédez au < Poste de travail > puis au < lecteur de CD-ROM > et cliquez sur le fichier « utility.exe »
Dans la section consacrée aux pilotes, sélectionnez le pilote à installer. Recommandation : tous les pilotes sont écumentés de haut en bas.
En outre, il est possible d'installer ultérieurement les fonctions avancées sous la section « Utilitaires »
Suivez les instructions du menu associé au CD des utilisaires.
Configuration de la résolution
Une fois le pilote graphique installé, vous devez configurer la résolution sur 1024 × 768.
Pour ce faire, procédez comme suit :
Cliquez avec le bouton droit sur un endroit libre du bureau
et sélectionnez
Dans la fenêtre « Propriétés d'affichage », sélectionnez l'onglet
« Paramètres »
Vous pouvez alors régler la résolution sur 1024 × 768.
Cliquez sur pour valider la résolution.
Processeur
- Intel® Centrino™ Mobile Technology
- Intel® Pentium® M Processeur 1.3 GHz à 2 GHz ou
- Intel® Celeron® M Processeur à 1,7 GHz
Mémoire de travail
- Possibilité d'augmenter la mémoire principale jusqu'à 1 Go DDR SDRAM
- Deux broches PC2100 (DDR-266) soDIMM
Écran et vidéo
- Écran 15,0 pouces XGA TFT. Résolution prise en charge 1024x768 avec jusqu'à 16,7 millions de couleurs maxi.
Espace mémoire
- Un lecteur de disquettes USB externe (3.5", 1.44 Mo) (disponible en option) Un disque dur IDE-E (2.5", 9.5mm, UltraDMA-100)
- Un lecteur de CD-ROM ou de Combo ou de DVD/DVD-RW-ROM (intégré)
- Un emplacement pour barrette de mémoire / combo SD (Secure Digital)
Son
- Compatible Sound Blaster Pro et Windows Sound System Haut-parleur et micro intégrés LINE IN et LINE OUT (prise en charge S/PDIF)
Modem
Modem logiciel de données / fax V.92 56Kbps grande vitesse
- Fonction Fast Ethernet pour normes de réseau 10Base-T et 100Base-TX. Réseau local (LAN) sans fil 802.11b+g
Périphériques de saisie
- Clavier Windows à 84/ 85/ 88 touches Pavé tactile ergonomique avec touche de défillement
- Touches d'accès direct
Ports
Un port VGA de 15 broches Une prise de sortie stéréo avec S/PDIF Une prise de sortie micro - Port infrarouge (FIR) Trois ports USB Une prise téléphonique standard (RJ-11) Une prise réseau standard (RJ-45) Un port d'entrée de courant continu Un port S-Video OUT Un port IEEE1394 i.Link Un emplacement pour carte PC de type II / I Une connexion pour imprimante (ECP) port parallèle
Alimentation
- Batterie principale Li-ion 65 watts
- Adaptateur de courant alternatif 100-240V, AC 50-60Hz, 70W.
- Rechargement Système hors tension : 2 heures (95%)
- Système sous tension : 4 heures (95%) Courant de batterie faible - avertissement
- Capacité mode Veille / reprise
Système d'exploitation
Système d'exploitation Microsoft Windows 2000 / XP
Caractéristiques supplémentaires
270(P) x 327 (L) x 29,8 (H) mm - Poids 2,8kg (selon le modele) - Température de service : 5 à 35°C - Humidité relative : 20 à 80 % HR - Température de stockage : -10 à 65 °C
Localisation des PANNES et réparation
Si un problème survient lorsque vous travailliez sur votre ordinateur, essayez tout d'abord de. Remédier à l'erreur à l'aide des informations suivantes. Si vous n'arrivez cependant pas à résoudre le problème, vous trouverez des informations complémentaires dans le manuel d'entretien (sur le CD-ROM des pilotes et des utilisaires). Si le problème persiste, mettez tout d'abord le système hors tension pendant quelques minutes, puis redémarrez-le. Toutes les données non sauvegardées seront alors perdues, mais le système fonctionnera peut-être à nouveau. Adressez-vous ensuite à votre revendeur ou à la personne chargée du SAV.
L'ordinateur reste éteint malgré l'activation du bouton de mise en service.
Problème possible : il n'y a pas de batterie ou celle-ci n'a pas été correctement installée
Remarque : le voyant de service ne s'allume pas.
Solution :
o vérifie que la batterie se trouve bien dans le logement prévu à cet effet et qu'elle est installée de manière ajustée. o assurez-vous que les contacts de la batterie sont montés directement. o connectez le portable au bloc d'alimentation afin de charger la batterie (si disponible).
Problème possible : niveau de charge faible de la batterie
Remarque : le voyant de la batterie clignote.
Solution :
mettez l'ordinateur sous tension à l'aide du bloc d'alimentation. Si le système ne redémarre pas immédiatement, éteignez l'ordinateur puis
redémarrez-le.
L'affichage de l'écran ne fonctionne pas.
Problème possible : le mode économiseur d'énergie est activé.
Remarque : le voyant du mode veille s'allume.
Solution :
activez le bouton marche/arrêt.
Problème possible : l'écran n'est pas correctement réglé.
Solution :
o appuyez sur la barre d’espacement à plusieurs reprises si besoin est o si un moniteur externe est raccordé, mettez-le sous tension.
Problème possible : un autre type d'écran que celui fourni est paramétré dans le système.
Solution :
o appuyez sur la combinaison de touches Fn + F3 o si un moniteur externe est raccordé, branchez celui-ci à une source de courant et mettez cette dernière sous tension. Vérifiez également les paramètres de luminosité et de contraste (vous trouverez d'autres informations à ce sujet dans le
manuel d'entretien).
Le système ne fonctionne plus.
Problème possible : une fonction d'économie d'énergie a été déclenchée. Remarque : l'écran s'éteint.
Solution :
Appuyez sur une touche ou appuyez sur le bouton de mise en service, si tous les voyants d'état sont éteints.
Problème possible : une erreur logicielle a provoqué une panne du système.
Solution :
Vous trouverez de plus amples informations dans le manuel d'utilisation du système d'exploitation. Si vous n'arrivez pas à résoudre le problème, redémarrez le système. Cette opération entraîne la perte de toutes les données non sauvegardées ! Si cela ne fonctionne pas non plus, éteignez rapidement l'ordinateur puis rallumez-le.
Avertissements
À chaque démarrage du système, un test automatique (POST) a lieu. Si une erreur survient, un message d'erreur s'affiche et donne une brève description du problème.
