PISTOLET A PEINTURE 515 - Pistolet à peinture PRODIF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture
Caractéristiques techniques principales	Pression de fonctionnement : 2-3 bars, Débit d'air : 150-200 l/min
Alimentation électrique	Non applicable (outil pneumatique)
Dimensions approximatives	Longueur : 25 cm, Largeur : 15 cm, Hauteur : 20 cm
Poids	1,5 kg
Compatibilités	Compatible avec compresseurs d'air standards
Fonctions principales	Application de peinture, vernis, et autres revêtements liquides
Entretien et nettoyage	Nettoyer à l'eau ou au solvant après chaque utilisation, vérifier les joints
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation inclus
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière, éviter les sources d'inflammation
Informations générales utiles	Idéal pour les travaux de bricolage et de rénovation, garantie de 2 ans

FOIRE AUX QUESTIONS - PISTOLET A PEINTURE 515 PRODIF

Comment nettoyer le pistolet à peinture PRODIF 515 après utilisation ?

Pour nettoyer le pistolet, démontez les pièces amovibles et rincez-les à l'eau chaude savonneuse. Utilisez une brosse douce pour éliminer les résidus de peinture. Rincez à l'eau claire et laissez sécher.

Quelle est la pression d'air recommandée pour le pistolet PRODIF 515 ?

La pression d'air recommandée pour le pistolet PRODIF 515 est généralement entre 2 et 3 bars pour obtenir un résultat optimal.

Pourquoi le pistolet à peinture ne pulvérise-t-il pas correctement ?

Un problème de pulvérisation peut être dû à un filtre obstrué, à une buse sale ou à une pression d'air insuffisante. Vérifiez et nettoyez ces éléments avant de réessayer.

Quel type de peinture peut être utilisé avec le pistolet PRODIF 515 ?

Le pistolet PRODIF 515 est compatible avec des peintures à base d'eau et des peintures à solvant, mais il est important de lire les instructions du fabricant de la peinture pour des recommandations spécifiques.

Comment ajuster le débit de peinture sur le pistolet PRODIF 515 ?

Pour ajuster le débit de peinture, tournez la molette de réglage située sur le corps du pistolet. Cela vous permettra de contrôler la quantité de peinture pulvérisée.

Le pistolet à peinture produit des gouttes, que faire ?

Si le pistolet produit des gouttes, cela peut indiquer une trop grande pression d'air ou un débit de peinture trop élevé. Réduisez la pression ou ajustez le débit en conséquence.

Quelle est la garantie offerte avec le pistolet PRODIF 515 ?

Le pistolet PRODIF 515 est généralement livré avec une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel pour plus de détails.

Où puis-je acheter des pièces de rechange pour le pistolet PRODIF 515 ?

Les pièces de rechange pour le pistolet PRODIF 515 peuvent être achetées auprès de revendeurs agréés PRODIF ou via le site web officiel de la marque.

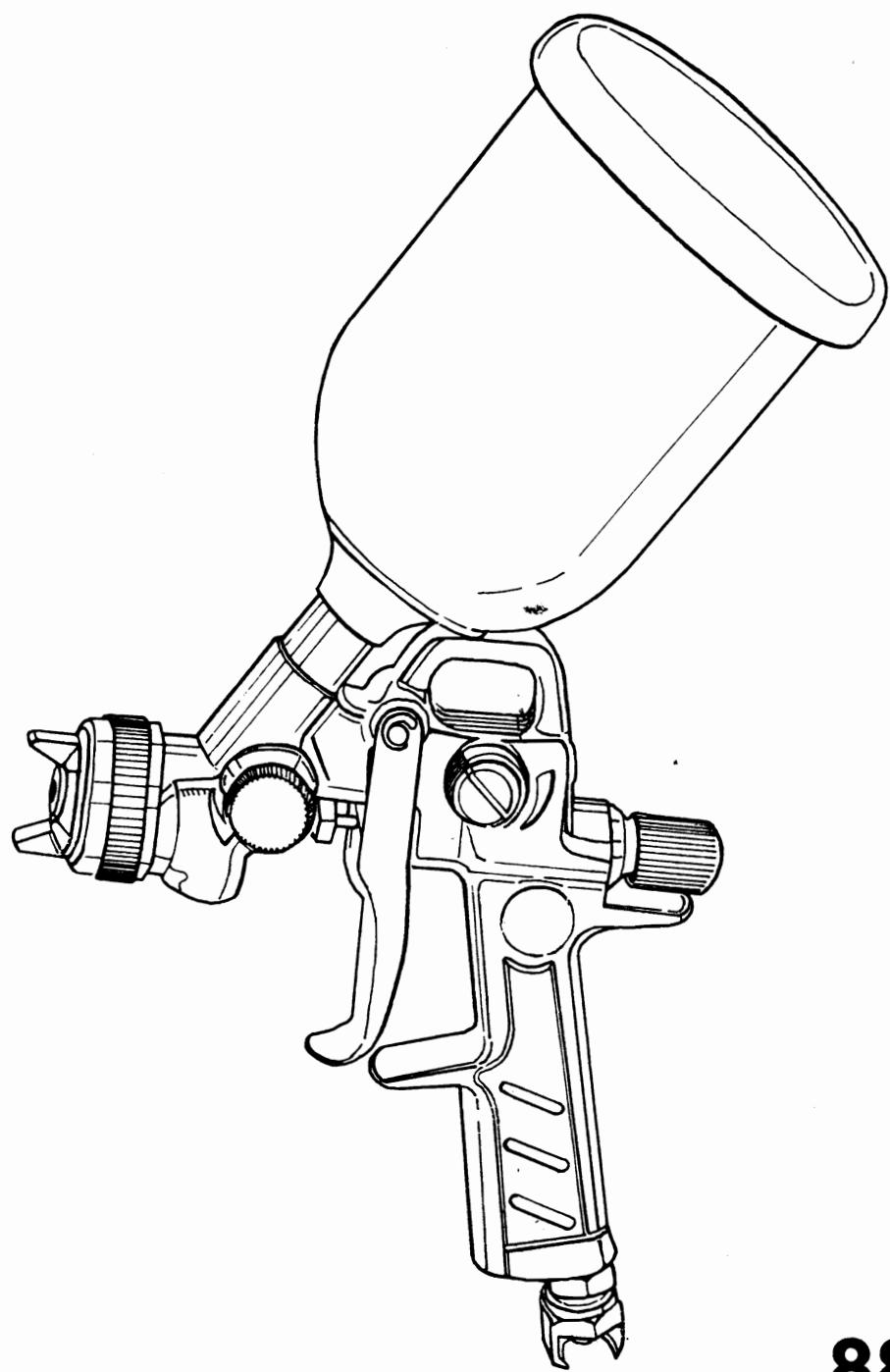

MODE D'EMPLOI PISTOLET A PEINTURE 515 PRODIF

Chaque pistolet à peinture est très séverement contrôle avant d'être mis en vente, et donc leur fonctionnement est parfait. C'est ensuite à l'utilisateur de préparer et de regier l'appareil de façon à pouvoir obtenir les meilleurs résultats, en tenant compte du type de peinture qu'il doit utiliser et de la quantité d'air comprime nécessaire. Avant de proceder au réglage de Votre appareil, assurez-Vous que le compresseur d'air dont Vous disposez, ait un rendement suffisant et qu'il soit muni d'un filtre séchage air très efficace, de façon à ce que l'air n'arrive pas condense au pistolet. Pour la bonne exécution d'un travail de vernissage, avec ce pistolet vous devriez disposer d'un compresseur qui rende effectivement au moins 300 lt. d'air à la minute. Ceci Vous permettra d'appliquer le produit sans perte de temps et d'obtenir une pulverisation correcte. Lechioix du trou du giclreur devra être fait en fonction du type de peinture à pulveriser. A ce sujet Vous pourrez être mistroux conseillés par les fabriquants de peinture euxmèmes.

Donnes techniques

La poignée du pistonlet est construite complètement en aluminium. Ce matériel offre des caractéristiques mécaniques excellentes, aussi bien pour sa durée que pour sa compacité.

Aiguille et gachette sont en acier inoxydable de très grande résistance. La buse est curdie superficielement jusqu'à 52 ÷ 54 Rockwells. Le jet est rondo et piat et il est régiable. Godet en nylon capacité g. 750. Prise air filettee 1/4" gaz ou sur commande 14 x 1.25. Gicleurs competés disponibles dans les Ø -1.2 -1.5 -1.7 -2.0 -2.5.

Instructions pour l'utilisation

1. Devissez le couvercle du godet en le tournant dans le sens anti-horaire. versez le produit àpuivérisser dans le godet et accrochez à nouveau le couvercle en suivant le procédé inverse.
2. Fixer le tube d'air au raccord 15 en Vous assurant qu'il n'y ait pas de pertes d'air, reglez la pression de l'air entre 3 ÷ 4 bars.
3. Dirigez la partie antérieure du pistolet vers une lamière ou un carton de façon a pouvoir faire des essais de vernissage: appuyez sur la gachette 28 et reglez la distribution du fluide en agissant sur la vis de réglage 16; réglez ensuite le jet d'air en agissant sur la vis 36. Vous pourrez obtenir un jet rond en vissant à fond la vis. 36 et Vous pourrez Obtir un jet plat en la dévissant.
4. Mettre I'eventail dans la position, verticale ou horizontal en tournant la buse de 90^ .Cette operation doit etre effectuee en devissant d'abord l'embout. 4 et seulement quand la gachette 28 est en position de repos.

Conseils utiles pour le vernissage

Commencez le mouvement du bras avant d'actionner la gachette. Pendant le mouvement, qui devra être uniforme, maintainez le pistolet perdiculairement et paralllement à la surface à peindre: ceci évitera des irregularités d'épaissér dans la couche de peinture appliquée. N'appuyez jamais sur la gachette quand le pistolet est dirigé vers Vous.

Nettoyage du pistonot

Avont de ranger Notre pistol et après l'utilisation, nettoyez-le soigneusement.

Nous Vouse conseillons en particulier:

1. Versez du dissolvant dans le godet et pulverisezle de façon a ce que chaque conduit du fluide soit nettoye.
2. Enlevez la buse et nettoyez-la soigneusement à l'aide du dissolvant. Faites la même opération avec le giclure aussi. Si Vous le jugez opportun, laissez-les tremper dans le dissolvant jusqu'à ce que toute trace de peinture soit éliminée; sechEZ les ensuite avec un jet d'air. Buse et giclure sont des éléments de precision très délicats; nous reccommands de les manipuler avec soin.
3. Avec un chiffon inibé de dissolvant, enlevez tous les restes de peinture sur la poignée.

Important

1. Lubrifiez périodiquement les parties en mouvement du pistolet, en particulier l'aiguille au niveau de la vis 30. Utilisez des lubrifiants fluides sans silicone.
2. N'immergez jamais complètement le pistolet dans le dissolvant. Vous évitezez ainsi que les joints se desschent et que le lubrifiant se dissolve.
3. Ne nettoyez jamais les trou des giclure et de la buse avec des objets en métal; utilisez exclusivement du matériel mou et arrondi (ex. petite baguette en bois).
4. Les parties qui composent Voitre pistolet ont ete construites avec la plus grande precision, manipulez-les donc delicatement, en les protegeant des chochs. La moindre bosse pourrait causer des dommages irréparables. Les parties endommagées doivent de toute façon être replacées.
5. Chacun des détails filés doit être visse librement (à la main). Dans le cas contraire nous recommendons de répéter l'opération en devissant et en vissant à nouveau jusqu'à la parfait connexion des filés. Vous ne vedez enaucencas forcer les filés avec les clefs. sauf sils sont arrivés en fin de course.
6. Avant de commencer à peindre. assurez-Vous que chacune des parties fillettes soit bien fermée pour éviter des pertes d'air ou de peinture.
7. Dans le cas où Vous devriez procédé au réglage de la vis 30 pour évitier des appeals ou des pertes d'air dus à l'usure, prenez le soint de déplacer avec la gachette l'aiguille 18 de façon à ce que après le réglage, celle-ci glisse encore librement à sa place.

3.5 500 mol 200-2sol min

N.B.: Nei Vostri ordini indicate sempre il numero di riferimento e il numero di codice.
N.B.: When ordering please always state ref. and code number.
N.B.: Dans Vos commandes Vous indiquez toujours le numero de referencia et le numero de code.
N.B.: In ihren Aufträgen angegeben Sie immer die Referenz-und Kodenummer.

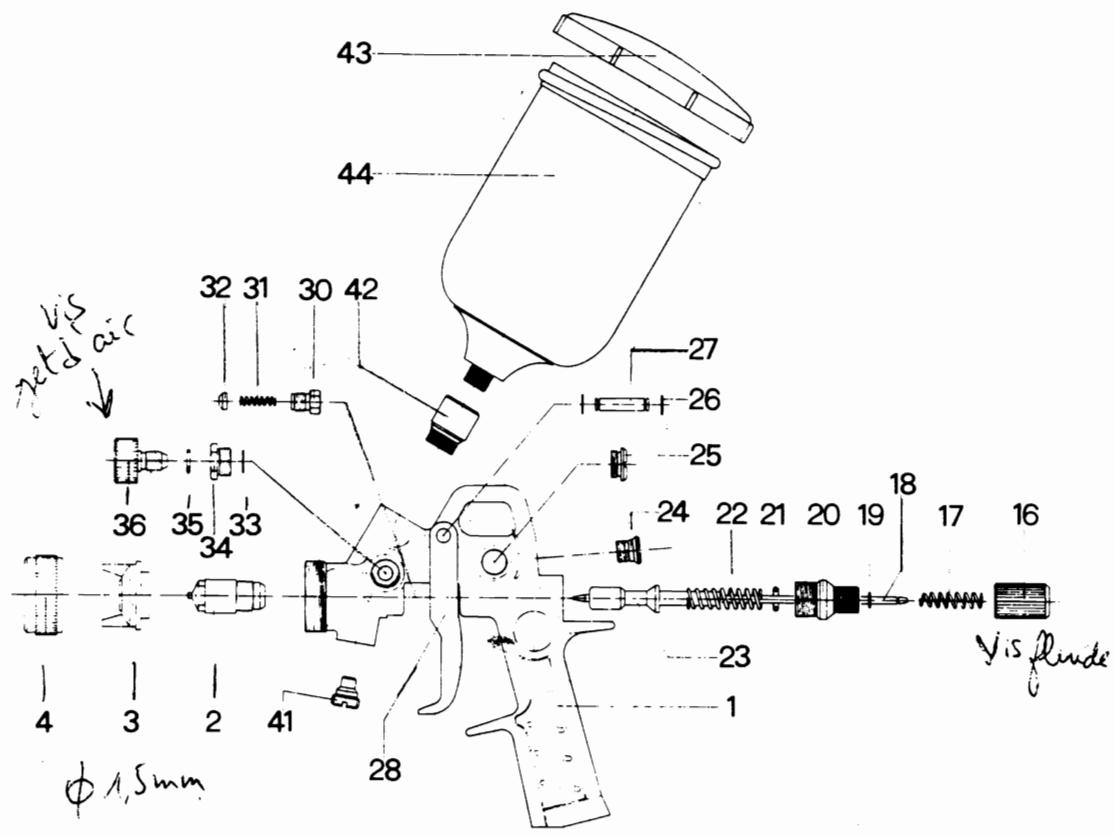

Rif.

N. Codice

Descrizione

Ref.

N. Codice

Description

Ref

N. Code

Description

Bezung

N. Code

Beschreibung

25.006.00

Corpo - Gun Body - Poignée - Spritzpistolenkörper

2

.

Ugello - Fluid Nozzle - Gicleur - Farbduse

3

.

Testina - Nozzle - Buse - Luftduse

4

25.030.00

Ghiera testina - Air Nozzle - Buse - Luftduse

14

25.200.00

Attacco Aria - Air Connection - Raccord de Poignée - Luftanschluss

15

20.010.00

Ghiera - Bush - Raccord - Verschraubung

4

25.070.00

Pomello - Fluid Control Screw - Bouton de Reglage - Farbflussregler

17

25.130.00

Molla astina - Spring - Ressort - Feder

18

Astina - Needle - Aiguille - Nadel

19

RS 2.3
