Type de compresseur	Sans huile, autolubrifié
Garantie	12 mois
Pression maximale	Non précisé
Capacité du réservoir	Non précisé
Alimentation électrique	Non précisé
Poids	Non précisé
Dimensions	Non précisées
Utilisation recommandée	Usage domestique et professionnel léger
Entretien	Sans huile, pas de vidange nécessaire
Consignes de sécurité	Retirer le bouchon en plastique avant utilisation
Normes et certifications	Conforme CE
Accessoires inclus	Non précisé
Type de moteur	Électrique
Pressostat	Non précisé
Protection thermique	Non précisé
Utilisation recommandée	Ne pas utiliser sans bouchon retiré

FOIRE AUX QUESTIONS - SIL840 PRODIF

Quel est le poids maximal supporté par le PRODIF SIL840 ?

Le PRODIF SIL840 supporte un poids maximal de 150 kg.

Comment puis-je nettoyer le PRODIF SIL840 ?

Utilisez un chiffon doux et humide pour nettoyer le PRODIF SIL840. Évitez les produits chimiques abrasifs.

Le PRODIF SIL840 est-il résistant à l'eau ?

Le PRODIF SIL840 n'est pas conçu pour être étanche. Évitez tout contact prolongé avec l'eau.

Comment régler la hauteur du PRODIF SIL840 ?

Pour régler la hauteur, utilisez le mécanisme de réglage situé sur le côté du produit. Assurez-vous que le verrou est bien en place après le réglage.

Où puis-je trouver la garantie du PRODIF SIL840 ?

La garantie est incluse dans le manuel d'utilisation fourni avec le produit. Vous pouvez également la consulter sur notre site web.

Que faire si le PRODIF SIL840 ne fonctionne pas correctement ?

Vérifiez d'abord que le produit est correctement monté et qu'il n'y a pas d'obstruction. Si le problème persiste, contactez notre service client.

Le PRODIF SIL840 est-il facile à assembler ?

Oui, le PRODIF SIL840 est conçu pour être facilement assemblé avec des instructions claires fournies dans le manuel.

Quelle est la durée de vie estimée du PRODIF SIL840 ?

Avec un usage normal et un entretien approprié, la durée de vie estimée du PRODIF SIL840 est d'environ 5 à 10 ans.

Peut-on utiliser le PRODIF SIL840 à l'extérieur ?

Il est recommandé d'utiliser le PRODIF SIL840 à l'intérieur pour garantir sa longévité. L'exposition prolongée aux éléments peut l'endommager.

Y a-t-il des pièces de rechange disponibles pour le PRODIF SIL840 ?

Oui, des pièces de rechange sont disponibles. Veuillez contacter notre service client pour plus d'informations.

MODE D'EMPLOI SIL840 PRODIF

Cette notice est à conserver avec l'appareil. Avant d'utiliser le compresseur, lire entièrement les normes de sécurité et les instructions.

Pour obtenir les résultats satisfaisants, respecter tous les avertissements et les instructions d'utilisation.

Le respect des conseils d'utilisation de l'appareil vous permettra de conserver intactes les performances, la durée de vie ainsi que la garantie légale applicable à votre compresseur. • Un compresseur non entretenu peut se détériorer rapidement. • Si le compresseur est utilisé d'une manière non conforme au contenu de ces instructions, nous serions obligés de décliner toute responsabilité envers les personnes, les animaux et les objets pour les dommages qui peuvent en découler. Le compresseur présenté dans cette notice a été conçu dans le respect des normes de sécurité en accord avec les directives et textes en vigueur au sein de la Communauté Européenne. (Voir Déclaration CE). • Cette notice a été rédigée selon les indications de la Directive Machine 2006/42/CE. • Tous les conseils nécessaires à l'utilisation y sont indiqués.

8-GARANTIE

Le compresseur est garanti pendant 12 mois à partir de la date d'achat, preuve d'achat à l'appui. Pendant cette garantie, le constructeur s'engage à réparer ou à substituer gratuitement les parties qui se présentent comme défectueuses, après un contrôle effectué à l'usine, sous le jugement exclusif de nos techniciens. La garantie est limitée aux défauts de construction et s'applique à des produits utilisés dans des conditions normales. Elle exclut toute responsabilité pour dommages directs et indirects aux personnes, animaux et aux objets : s'il manque des pièces, si le matériel ou sous-ensemble a été démonté ou modifié. Θ Les pièces qui par leur utilisation sont soumises à usure normale ne rentrent pas dans le cadre de la garantie tels que segments de pistons, pressostats, courroies, joints, soupapes, clapets, filtres à air, pastille clapet anti-retour etc.. Aucun retard n'est accepté sans autorisation préalable. Les frais de port occasionnés par le retour de tout ou partie d'une machine, même sous garantie, sont toujours à la charge de l'utilisateur.

Declaration ce et UE de conformite

PRODIF: ZAC du Pré Clos,500 rue Clément Ader,78530Buc.

NOUS DECLARONS SOUS NOTRE RESPONSABILITE QUE LE PRODUIT SUIVANT :

MODELE : SIL840 EST CONFORME AUX PRESCRIPTIONS DE SECURITE DES DIRECTIVES :

2006/42/CE Machines

2014/35/UE Basse Tension (BT)

2014/30/UE Compatibilité électromagnétique (CEM)

2014/29/UE Récipients à pression simple

2014/68/UE Les équipements sous pression : soupape de sécurité. Procédure : Module : B+C1 Organisme notifié : TUV SUD Industrie Service GmbH

2000/14/CE Bruit des matériels utilisés à l'extérieur - Procédure : Annexe VIII

Niveau de Puissance Acoustique garanti : 59 dBA - NPA mesure : 48 dBA

2011/65/UE RoHS

NORMES UTILISEES :

EN 1012-1:2010, EN 12100:2010, EN 60204-1:2006+A1:2009, EN 60034-1:2010, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011, EN 286-1:1998+A1:2002+A2:2006, EN 4126-1:2013+A1:2016, AfPS GS 2014:01 PAK.

BUC : Le 01-12-2018

Page 4

D' UTILISATION

D'ENTRETIEN

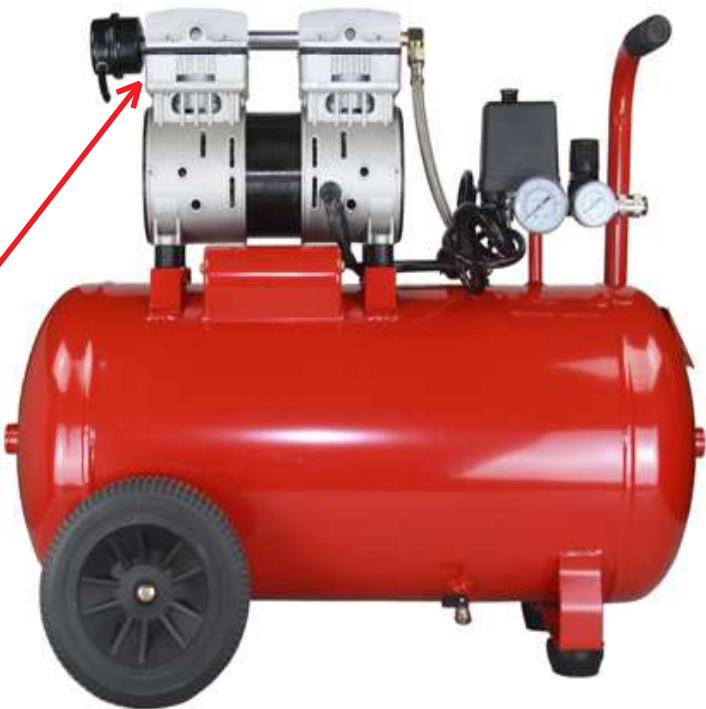

Important

Avant d'utiliser votre compresseur.

Il faut retirer le bouchon en

plastique situé dans la culasse

puis visser le filtre à air. Une fois le filtre à air mis,

introduire le tuyau en plastique dans

L'orifice du filtre à air.

Lieu d'installation..... Page 2

MODE D'EMPLOI, CONSEILS....... Page 2

POUR VOTRE SÉCURITÉ Page 2 et 3

ENTRETIEN Page 3

Vous venez d'acheter votre compresseur d'air, il vous rendra des services appréciables.

Gonflage - Soufflage - Dépoussierage - Clouage

-Agrafage

Avant de l'utiliser, il est impératif de lire ENTIERÉMENT la présente NOTICE.

1- Installation et LIEU d'utilisation

Pour l'installation, suivre les indications suivantes:

• LOCAL: Utiliser le compresseur dans un local ou sous abri, ne pas l'exposer à la pluie ou à proximité de jets d'eau. Ne pas utiliser le compresseur dans une atmosphère explosible.
• VENTILATION: Le compresseur doit se couvrir dans une situation qui permette l'aération, ne pas poser d'objet ou chiffon devant les ouïes prévues à cet effet.
• TEMPERATURE: Plage d'utilisation de (+5°C à +35°C) (Hors plage le moteur risque d'être déterminé.)
• TENSION: Vérifier que la tension du secteur correspond à la tension indiquée sur la plaque signalétique: 230Volts - 50 Hz

NOTA: Les « Rep » des paragraphes ci-dessous se trouvent sur la page recto de la liste de pièces détachées.

Avant utilisation:

Vérifier que le compresseur n'a subi aucun dommage pendant le transport. L'interrupteur du pressostat (Rep : 10) doit être sur la position « OFF » (bouton enfoncé). Brancher dans une prise de courant : - de 16 Ampères sous 230V. - raccordée à la terre. - reliée à une protection différentielle.

- Utilisation de rallonge electrique:

Si l'utilisation est absolument nécessaire, nous recommandons les dimensions suivantes: 5 mètres de long maxi avec section des fils de 2,5mm². Des sections de fils trop faibles et de grandes longueurs occasionneraient de graves dommages au moteur. Il est préférable d'allonger le tuyau d'alimentation d'air, qui de plus vous servira de réserve.

Utilisation de rallonge pneumatique:

Pour des pressions supérieures à 7 bar, utiliser des tuyaux avec tresse métallique.

- Reglage de la pression:

Toujours vérifier la pression d'utilisation et la consommation d'air des outils que vous désirez utiliser (voir documentation d'accompagnement des outils). La quantité d'air consommée dépend du type d'outil utilisé : ne pas utiliser d'outil dont la consommation dépasse de plus de 60% les possibilités de votre compresseur. • Le pressostat (Rep: 10) a été réglé lors de la fabrication du compresseur et ne doit pas être recalé. • Le manomètre (Rep : 3) indique la pression à l'intérieur de la cuve. Le manomètre (Rep : 4) indique la pression d'utilisation.

Pour régler la pression d'utilisation, il faut tourner la molette du détendeur (Rep : 7)

Sens horaire pour augmenter la pression, et inverse pour la diminuer.

N'utiliser l'outil que lorsque la pression dans la cuve est supérieure à la pression d'emploi de l'outil.

Temps de fonctionnement:

Une utilisation correcte du compresseur prévoit un fonctionnement à régime intermittent, c'est-à-dire 60% d'utilisation pour 40% de temps d'arrêt.

Au-delà de cette limite, le moteur risque des problèmes de surchauffe.

-precautions pour peindre:

Si le moteur électrique et l'intérieur du groupe de compression s'encrassent, la durée de vie de votre compresseur sera moindre :

• Afin d’éviter ce problème, prendre soin d’éloigner le compresseur en allongeant le tuyau d’alimentation de l’outil.

- Apres utilisation:

Ne jamais arrêter en débranchant la prise. Ne jamais laisser l'appareil branché sous pression :

Mettre l'interrupteur du pressostat (Rep : 10) en position « OFF » (bouton enfoncé). Vider la cuve : purger en dévissant le robinet de purge (Rep : 5). Débrancher le cordon électrique de la prise.

3 - Pour votre sécurité

L'air délivré par votre compresseur autorise l'utilisation de nombreux outils, assurez-vous des conditions, des conseils et dans certains cas des

Entretien aults/remedes marquage

Restrictions d'utilisation des matériels utilisant l'air comprimé.

Évitez toute dégradation du câble d'alimentation et éloignez-le de sources de chaleur supérieure à 70°C. À la fin du travail, débranchez et enroulez soigneusement le cordon d'alimentation. Ne pas utiliser l'appareil les pieds nus ou mouillés, utilisez des vêtements appropriés. Ne pas toucher le compresseur avec les mains mouillées. Ne pas tirer le cordon d'alimentation ou l'appareil pour débrancher la fiche de la prise de courant. Ne pas autoriser l'utilisation de l'appareil par des enfants ou personnes inadaptées. Ne pas laisser l'appareil sans surveillance lorsqu'il est branché; il peut devenir source de dangers. La sécurité électrique de cet appareil n'est assurée que lorsqu'il est correctement branché à une installation de mise à la terre efficace, comme le prévoient les normes de sécurité électrique en vigueur. Le constructeur ne pourrait être tenu pour responsable d'éventuels dommages causés par l'absence de mise à la terre de l'installation.

4-ENTRETIEN

Notre compresseur est autolubrifié (sans huile). L'entretien ordinaire ne demande pas de personnel spécialisé. La révision du groupe de compression ainsi que d'autres organes plus complexes doit être faite par du personnel spécialisé: faire appel à votre revendeur.

L'arrêt du compresseur ne se fait plus ou se fait à une autre valeur de pression :

• Valve du pressostat défectueuse, pressostat à changer (contacter un revendeur).

La pression ne monte pas dans la cuve :

• Clapet anti-retour bloqué par une impureté ou usage, changer le clapet anti-retour (Ref : 6).

Le compresseur ne démarre pas :

• Pas d'alimentation électrique.
• La cuve est pleine, le moteur a du mal à repartir car il faut vider la cuve.

Le compresseur démarre avec difficulté :

• La tension électrique est insuffisante.
• Utilisation d'une rallonge électrique trop longue.
• Surcharge du moteur par temps trop froid.

Bruits anormaux, vibrations :

• Pièces desserrées ou usées.
• Groupe usé (bruits mécaniques).
• Mauvais calage du compresseur.

Débit bas ou absent, la pression ne monte pas :

• L'orifice d'aspiration est bouché.
• Il y a des fuites dans les raccords.
• Clapets du cylindre de compression cassés ou joint inter-plaques déchiré.
• Le joint de piston est usé.

Pas de réglage de la pression d'utilisation :

• La membrane interne du détendeur (Ref : 7) est déchirée, la replacer.

6 - COMMUNICATION-MARQUAGE-TRACABILITE

Pour toute communication avec le distributeur, nous vous prions d'indiquer les données de la plaque d'identification du produit appliquée sur un côté du compresseur.

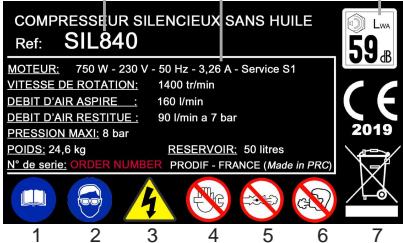

PLAQUE d'identification du produit

Caractéristiques techniques

Référence du modèle

Niveau de puissance

acoustique garanti.

Légende des pictogrammes :

1 - Lire la notice d'utilisation avant mise en route ou toute opération d'entretien. 2 - Utiliser masque et lunettes si besoin selon outils. 3 - Risque de décharge électrique. 4 - Déconnecter l'électricité ainsi que les outils avant d'entreprendre l'entretien du compresseur et vider la cuve. 5 - Ne pas ouvrir le robinet avant d'avoir raccordé le flexible d'air avec l'outil monté. 6 - Ne pas respirer l'air comprimé du compresseur. 7 - Cet équipement ne peut être jeté avec les autres déchets et fait l'objet d'une collecte sélective en vue de sa valorisation, réutilisation ou recyclage.
