Type d'appareil	Compresseur d'air sans huile
Alimentation	Non précisé
Pression maximale	Non précisé
Capacité du réservoir	Non précisé
Garantie	2 ans
Huile	Sans huile
Mobilité	Roues intégrées
Utilisation recommandée	Usage domestique et professionnel léger
Entretien	Vidange des condensats nécessaire
Accessoires inclus	Non précisé
Niveau sonore	Non précisé
Poids	Non précisé
Dimensions	Non précisé
Protection	Non précisé
Normes	Conforme CE
Instructions	Notice d'utilisation et d'entretien incluse

FOIRE AUX QUESTIONS - SIL850 PRODIF

Comment puis-je installer le PRODIF SIL850 ?

Pour installer le PRODIF SIL850, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Le produit ne s'allume pas, que faire ?

Vérifiez que le produit est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer le fusible ou de contacter le service client.

Comment nettoyer le PRODIF SIL850 ?

Pour nettoyer le PRODIF SIL850, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quel est le poids du PRODIF SIL850 ?

Le poids du PRODIF SIL850 est de 1,5 kg.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le PRODIF SIL850 peuvent être commandées directement auprès de notre site web ou auprès de revendeurs agréés.

Le produit fait un bruit anormal, que dois-je faire ?

Si le PRODIF SIL850 émet un bruit anormal, arrêtez l'utilisation immédiatement et vérifiez si quelque chose bloque les mécanismes internes. Si le problème continue, contactez le service après-vente.

Quel est la garantie du PRODIF SIL850 ?

Le PRODIF SIL850 est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu comme preuve d'achat.

Peut-on utiliser le PRODIF SIL850 à l'extérieur ?

Non, le PRODIF SIL850 est conçu uniquement pour un usage intérieur. Une utilisation en extérieur peut annuler la garantie.

Comment réinitialiser le PRODIF SIL850 ?

Pour réinitialiser le PRODIF SIL850, débranchez-le pendant 10 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

MODE D'EMPLOI SIL850 PRODIF

Cette notice est à conserver avec l'appareil. Avant d'utiliser le compresseur, dire entiement les normes de sécurité et les instructions.

Pour oblten les salariés résultats, respecter tous les avertissements et les instructions d'utilisation.

Le respect des conseils d'utilisation de l'appareil vous permettra de conserver intactes les performances, la durée de vie ainsi que la garantie légale applicable à votre compresseur.
Un compresseur non entretenu peut se déterminer.
rapidement.
Si le compresseur est utilisé d'une manière non conforme au contentu de ces instructions, nous serions obligés de décliner toute responsabilité envers les personnes, les animaux et les objets pour les dommages qui peuvent en dérivier.
Le compresseurprésenté dans cette notice a été concu dans le respect des normes de sécurité en accord avec les directives et textes en vigueur au sein de la Communauté Européenne. (Voir Déclaration CE).
Cette notice a ete redigee selon les indications de la Directive Machine 2006/42/CE.
Tous les conseils nécessaires à l'utilisation y sont indiqués.

8-GARANTIE

Le compresseur est garanti pendant 24 mois à partir de la date d'achat, preuve d'achat à l'appui.
Pendant cette garantie, le constructeur s'engage à réparer ou à substituer gratuitelement les parties qui seprésentent comme défectueuses, après un contrôle effectué à l'usine, sous le jugement exclusif de nos techniciens.
La garantie est limitée aux défauts de construction et s'applique à des matériels utilisés dans des conditions normales.
Elle exclue toute responsabilité pour dommages directs et indirects aux personnes, animaux et aux objets: s'il manque des pieces, si le matériel ou sous ensemble a été démontré ou modifié.
Les pièces qui par leur utilisation sont soumises à usure normale ne rentrent pas dans le cadre de la garantie tels que segments de pistons, pressostats, courroies, joints, soupapes, clapets, filtres à air, pastille clapet anti-retour etc.. Aucun retour n'est accepté sans autorisation préalable.
Les frais de port occasionnés par le_retour de tout ou partie d'une machine, même sous garantie, sont toujours à la charge de l'utilitaire.

DECLARATION CE ET UE DE CONFORMITE

PRODIF, ZAC du Pré Clos, 500 rue Clément Ader, 78530 BUC (FRANCE), déclare sous son entière responsabilité que le compresseur d'air SIL850 est conforme à toutes les dispositions des directives européennes suivantes :

2006/42/CE Machines
2014/35/UE Basse Tension (BT)
2014/30/UE Compatibilitye electromagnetique (CEM)
2014/29/UE Récipients à pression simples
2014/68/UE Equipements sous pression
2000/14/CE Bruit des matériels utilisés à l'extérieur - Procedure : Annexe VI
2005/88/CE Lwa mesuré = 63 dB(A) - Lwa garanti = 66 dB(A)
2011/65/UE RoHS + Directive délegée (UE) 2015/863

Normes appliquées :

EN 1012-1:2010, EN 60204-1:2006+A1:2009, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015,
EN 61000-3-2:2014, EN 61000-3-3:2013, EN 286-1:1998+A1:2002+A2:2006, EN 4126-1:2013+A1:2016
EN 3744:1995+Annexe III de 2000/14/CE telle qu'amendee par 2005/88/CE, EN 62321-4:2014+A1:2017,
EN 62321-5:2014, EN 62321-6:2015, EN 62321-7-1:2017, EN 62321-7-2:2017.

BUC:Le 21-12-2022

Le président F. MURET

NOTICE

D' UTILISATION

D'ENTRETIEN

COMPRESSEURS SANS HUILE AUTOLUBRIFIE :

SIL850

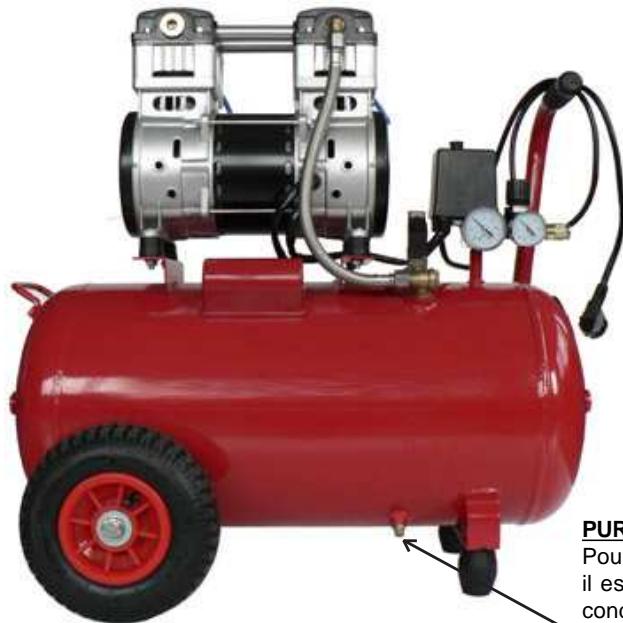

PURGE DES CONDENSATS :

Pour éviter la corrosion du réservoir, il est nécessaire de purger les condensats après chaque utilisation.
Le robinet de purgege est orienté sur un côté du réservoir. Pour purger complètement les condensats, il faut incliner le compresseur vers le robinet de purgege.

SOMMAIRE :

LIEU D'INSTALLATION

MODE D'EMPLOI

CONSEILS POUR VOTRE SECURITE ENTRETIEN

Page 2

Page 2

Page 2 et 3

Page 3

DEFAULTS/REMEDES

Page 3

Page 3

Page4

CACHEDU RREVENDEUR

LIEU D'INSTALLATION

MODE D'EMPLOI

CONSEILS DE SECURITE

Vous venez d'acheter votre compresseur d'air, il vous rendra des services appréciables.

Gonflage - Souflage - Dépoussiérage - Clouage

-Agrafage

Avant de l'utiliser, il est impératif de dire ENTIERÉMENT la présente NOTICE.

1- INSTALLATION ET LIEU D'UTILISATION

Pour l'installation, suivre les indications suivantes:

• LOCAL: Utiliser le compresseur dans un local ou sous abri, ne pas l'exposer à la pluie ou à proximé de jets d'eau. Ne pas utiliser le compresseur dans une atmophère explosible.
• VENTILATION: Le compresseur doit se couver dans une situation qui permette l'airation, ne pasposer d'objet ou chiffon devant les ouies prévues à cet effet
• TEMPERATURE: Plage d'utilisation de (+5C° à +35°C) (Hors plage le moteur risque d'être déterminé.)
• TENSION: Vérifier que la tension du secteur correspond à la tension indiquée sur la plaque signalétique: 230Volts - 50 Hz

NOTA : les « Rep » des paragraphs ci-dessous se trouvent sur la page recto de la liste de pieces détachées.

2 - MODE D'EMPLOI, CONSEILS D'UTILISATION

- AVANT UTILISATION:

Vérifier que le compresseur n'a subit aucun dommage pendant le transport.
L'interrupteur du pressostat (Rep : 10) doit être sur la position « OFF » (bouton enforcé).
Brancher dans une prise de courant :
- De 16 Ampères sous 230V.
-Raccordee a la terre.
- Reliee aune protection differentielle.

- UTILISATION DE RALLONGE ELECTRIQUE:

Si l'utilisation est absolument nécessaire, nous recommendons les dimensions suivantes:
5 metres de long maxi avec section des fils de 2.5mm^2
Des sections de fils trop faibles et de grandes longueurs occasionneraient de graves dommages au moteur.
Il est préférable d'allonger le tuyau d'alimentation d'air, qui de plus vous servira de réserve.

- UTILISATION DE RALLONGE PNEUMATIQUE:

Pour des pressions supérieures à 7 bar, utiliser destuyaux avec tresse métallique.

- REGLAGE DE LA PRESSION:

Toutjours vérifier la pression d'utilisation et la consommation d'air des outils que vous désirez utiliser. (Voir documentation d'accompagnement des outils).
La quantité d'air consommée dépend du type d'outil utilisé: ne pas utiliser d'outil dont la consommation dépasse de plus de 60% les possibités de votre compresseur.
Le pressostat (Rep : 10) a eté régèle lors de la fabrication du compresseur et ne doit pas etre recalé.
Le manomètre (Rep : 3) indique la pression à l'intérieur de la cuve. Le manomètre (Rep : 4) indique la pression d'utilisation.

Pour régler la pression d'utilisation, il faut tourner la molette du détendeur (Rep : 7) dans le sens hora pour augmenter la pression, et inverse pour la diminuier.

N'utiliser l'outil que lorsque la pression dans la cuve est supérieure à la pression d'emploi de l'outil.

- TEMPS DE FONCTIONNEMENT:

Une utilisation correcte du compresseur prévoit un fonctionnement à régime intermittent, c'est à dire 60% d'utilisation pour 40% de temps d'arrêt.

Au-delà de cette limite, le moteur risque des problèmes de surchauffe.

-PRECAUTIONS POUR PEINDRE:

Si le moteur électrique et l'intérieur du groupe de compression s'encrassent, la durée de vie de votre compresseur sera moindre:

Afin d'éviter ce problème, prendre soin d'éloigner le comprésseur en allongeant le tuyau d'alimentation de l'outil.

- APRES UTILISATION:

Ne jamais arrêté en débranchant la prise.
Ne jamais laisser l'appareil branché sous pression:

Mettre l'interrupteur du pressostat (Rep : 10) en position « OFF » (bouton enforcé).
Vider la cuve : purger en dévissant le robinet de purgege (Rep : 5).
Debrancher le cordon de la prise.

3 - POUR VOTRE SECURITE

L'air délivré par votre compresseur autorise l'utilisation de nombreux outils, assurez vous des conditions, des conseils et dans certains cas des

ENTRETIEN

DEFAULTS/REMEDES

MARQUAGE

restrictions d'utilisation des matériels utilisant l'air comprimé.

Evitez toute dégradation du cable d'alimentation et éloignez le de sources de chaleur supérieure à 70^ .
A la fin du travail, débrancher et enrouler soigneusement le cordon d'alimentation.
Ne pas utiliser l'appareil les pieds nus ou mouillés, utilisez des vêtements appropriés.
Ne pas toucher le compresseur avec les mains mouillées.
Ne pas tirer le cordon d'alimentation ou l'appareil pour débrancher la fiche de la prise de courant.
Ne pas autoriser l'utilisation de l'appareil par des enfants ou personnes inadaptées.
Ne pas laisser l'appareil sans surveillance lorsqu'il est branché; il peut devenir source de dangers.
La sécurité électricque de cet appeareil n'est assurée que lorsqu'il est correctement branché à une installation de mise à la terre efficace, comme le prévoient les normes de sécurité électricque en vigueur. Le constructeur ne pourrait être tenu pour responsable d'eventuels dommages causés par l'absence de mise à la terre de l'installation.

4-ENTRETIEN

Notre compresse est autolubrifié (sans huile).
L'entretien ordinaire ne demande pas de personnel spécialisé.
La révision du groupe de compression ainsi que d'autres organes plus complexes, doivent être faites par du personnel spécialisé: faire appel à votre revendeur.

5 - DEFAULTS / REMEDES

L'arrêt du compresseur ne se fait plus ou se fait à une autre valeur de pression :

• Valve du pressostat defectueuse, pressostat à changer (contacter un revendeur).

La pression ne monte pas dans la cuve :

• Clapet anti-retour bloqué par une impureté ou usage, changer le clapet anti-retour (Rep : 6).

Le compresseur ne démarre pas :

• Pas d'alimentation électrique.
• La cuve est pleine, le moteur a du mal à repartir car il faut vider la cuve.

Le compresseur démarre avec difficulté :

• La tension électrique est insuffisante.
• Utilisation d'une rallonge électrique trop longue.
• Surcharge du moteur par temps trop froid.

Bruits anormaux, vibrations :

• Pièces desserrées ou usées.
• Groupe use (bruits mécaniques).
• Mauvais calage du compresseur.

Débit bas ou absent, la pression ne monte pas :

• L'orifice d'aspiration est bouché.
• Il y a des fuites dans les raccords.
• Clapets du cylindre de compression cassés ou joint inter-plaques déchére.
• Le joint de piston est usé.

Pas de réglage de la pression d'utilisation :

• La membrane interne du détendeur (Rep : 7) est déchirée, la replacer.

6 - COMMUNICATION-MARQUAGE-TRACABILITE

Pour toute communication avec le distributeur, nous vous prions d'indiquer les données de la plaque d'identification du produit appliquée sur un coté du compresseur.

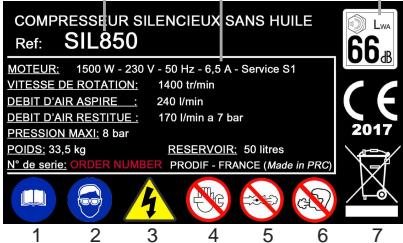

PLAQUE D'IDENTIFICATION DU PRODUIT

Charactéristiques techniques

Référence du modele

Niveau de puissance

acoustique garanti.

Légende des pictogrammes :

1-Lire la notice d'utilisation avant mise en route ou toute opération d'entretien.
2 -Utiliser masque et lunettes si besoin selon outils.
3 -Risque de décharge électrique.
4 -Déconnecter l'électricité ainsi que les outils avant d'entreprenevre l'entretien du compréseur et vider la cuve.
5 -Ne pas ouvrir le robinet avant d'avoir raccordé le flexible d'air avec l'outil monté.
6 -Ne pas respirer l'air compré du compresseur.
7 -Cet équipement ne peut etre jete avec les autres déchets et fait I'objet d'une collecte selective en vue de sa valorisation, réutilisation ou recyclage.
