SIL601 - Compresseur d'atelier PRODIF - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Compresseur d'air sans huile
Alimentation	Électrique
Pression maximale	Non précisé
Capacité du réservoir	Non précisé
Débit d'air	Non précisé
Niveau sonore	Non précisé
Poids	Non précisé
Garantie	2 ans
Type de lubrification	Sans huile
Utilisation recommandée	Usage domestique et professionnel léger
Accessoires inclus	Non précisé
Consignes de sécurité	Porter des protections, ne pas utiliser en atmosphère explosive
Entretien	Nettoyage régulier du filtre à air
Origine	Non précisé
Normes	Conforme aux normes CE
Instructions	Lire la notice avant utilisation

FOIRE AUX QUESTIONS - SIL601 PRODIF

Comment installer le PRODIF SIL601 ?

Pour installer le PRODIF SIL601, commencez par lire le manuel d'utilisation fourni. Assurez-vous que l'appareil est bien débranché avant de procéder à l'installation. Fixez les supports à l'emplacement souhaité, puis connectez les câbles conformément au schéma électrique. Une fois tout en place, rebranchez l'appareil et allumez-le.

Quels sont les problèmes courants avec le PRODIF SIL601 ?

Les problèmes courants incluent des erreurs de connexion, des dysfonctionnements d'affichage et des pannes d'alimentation. Vérifiez toujours les connexions et assurez-vous que l'appareil est alimenté correctement.

Comment réinitialiser le PRODIF SIL601 ?

Pour réinitialiser le PRODIF SIL601, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant 10 secondes jusqu'à ce que l'appareil redémarre.

Que faire si l'affichage est noir ?

Si l'affichage du PRODIF SIL601 est noir, vérifiez d'abord que l'appareil est bien branché. Si c'est le cas, essayez de le réinitialiser. Si le problème persiste, il est possible que l'appareil nécessite une réparation.

Où puis-je trouver des pièces de rechange pour le PRODIF SIL601 ?

Les pièces de rechange pour le PRODIF SIL601 peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés. Consultez le site web de PRODIF pour plus d'informations sur les points de vente.

Comment nettoyer le PRODIF SIL601 ?

Pour nettoyer le PRODIF SIL601, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et humide pour essuyer la surface extérieure. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs.

Quelle est la garantie du PRODIF SIL601 ?

Le PRODIF SIL601 est généralement couvert par une garantie d'un an. Pour plus de détails, veuillez consulter le manuel d'utilisation ou contacter le service client de PRODIF.

Comment contacter le service client pour le PRODIF SIL601 ?

Pour contacter le service client de PRODIF, visitez leur site web et utilisez le formulaire de contact ou appelez le numéro de téléphone indiqué dans le manuel d'utilisation.

MODE D'EMPLOI SIL601 PRODIF

Cette notice est à conserver avec l'appareil. Avant d'utiliser le compresseur, dire entierement les normes de sécurité et les instructions.

Pour obtenir les mêleurs résultats, respecter tous les averissements et les instructions d'utilisation.

Le respect des conseils d'utilisation de l'appareil.
vous permettra de conserver intactes les performances, la durée de vie ainsi que la garantie legale applicable a Your compressor.
Un compresseur non entretenu peut se déterminer.
rapidement.
Si le compresseur est utilisé d'une manière non conforme au content du ces instructions, nous serions obligés de décliner toute responsabilité envers les personnes, les animaux et les objets pour les dommages qui peuvent en dériver.
Le compresseurprésenté dans cette notice a été concu dans le respect des normes de sécurité en accord avec les directives et textes en vigueur au sein de la Communauté Européenne. (Voir Déclaration CE).
Cette notice a ete reedigee selon les indications de la Directive Machine 2006/42/CE.
Tous les conseils nécessaires à l'utilisation y sont indiqués.

8-GARANTIE

Le compresseur est garanti pendant 24 mois à partir de la date d'achat, preuve d'achat à l'appui.

Pendant cette garantie, le constructeur s'engage à réparer ou à substituer gratuitement les parties qui seprésentent comme défectueuses, après un contrôle effectué à l'usine, sous le jugement exclusif de nos techniciens.

La garantie est limitée aux défauts de construction et s'applique à des matériels utilisés dans des conditions normales.

Elle exclue toute responsabilité pour dommages directs et indirects aux personnes, animaux et aux objets: s'il manque des pieces, si le matériel ou sous ensemble a eté demonté ou modifié.

Les pièces qui par leur utilisation sont soumises

à usure normale ne rentrent pas dans le cadre de la garantie tels que segments de pistons, pressostats, courroies, joints, soupapes, clapets, filtres à air, pastille clapet anti-retour etc.. Aucun retour n'est accepté sans autorisation préalable.

Les frais de port occasionnés par le retour de tout ou partie d'une machine, même sous garantie, sont always à la charge de l'utilisateur.

DECLARATION CE ET UE DE CONFORMITE

PRODIF, ZAC du Pré Clos, 500 rue Clément Ader, 78530 BUC (FRANCE), déclare sous son entière responsabilité que le compresseur d'air SIL601 est conforme à toutes les dispositions des directives européennes suivantes :

2006/42/CE Machines

2014/35/UE Basse Tension (BT)

2014/30/UE Compatibleité electromagnetique (CEM)

2014/29/UE Récipients à pression simples

2014/68/UE Equipements sous pression

2000/14/CE Bruit des matériels utilisés à l'extérieur - Procedure : Annexe VI

2005/88/CE Lwa mesuré = 48 dB(A) - Lwa garanti = 59 dB(A)

2011/65/UE RoHS + Directive déleguable (UE) 2015/863

NORMES UTILISEES

EN 1012-1:2010, EN 12100:2010, EN 60204-1:2006+A1:2009, EN 60034-1:2010, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011, EN 286-1:1998+A1:2002+A2:2006, EN 4126-1:2013+A1:2016, AfPS GS 2014:01 PAK.

BUC:Le 20-12-2022

Le président : F. MURET

Page 4

NOTICE

D' UTILISATION

D'ENTRETIEN

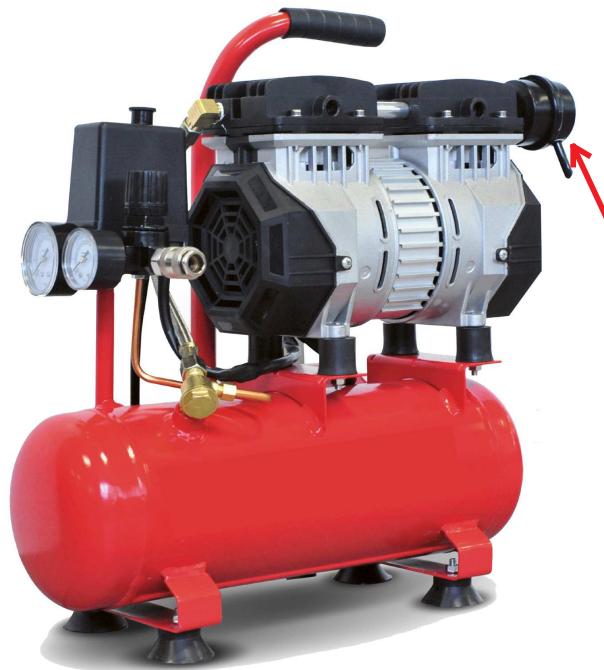

COMPRESSEURS SANS HUILE AUTOLUBRIFIE : SIL601

IMPORTANT

Avant d'utiliser\ voiture compresseur,\ il faut-retirer le\ bouchon en\ plastique situé\ dans la culasse\ puis visser le filtrre\ à air. Une fois le\ filtrre à air mis, introduire le tuyau\ en plastique dans\ l'orifice du filtrre à\ air.

SOMMAIRE :

LIEU D'INSTALLATION

MODE D'EMPLOI

CONSEILS POUR VOTRE SECURITE ENTRETIEN

Page 2

Page 2

Page 2 et 3

Page 3

DEFAULTS/REMEDES

MARQUAGE - TRACABILITE

GARANTIE

Page 3

Page 3

Page 4

CACHET DU REVENDEUR

LIEU D'INSTALLATION

MODE D'EMPLOI

CONSEILS DE SECURITE

Vou venez d'acheter votre compresseur d'air, il vous rendra des services appréciables.

Gonflage - Souflage - Dépoussiérage - Clouage

-Agrafage

Avant de l'utiliser, il est impératif de dire ENTIERÉMENT la présente NOTICE.

1- INSTALLATION ET LIEU D'UTILISATION

Pour l'installation, suivre les indications suivantes:

• LOCAL: Utiliser le compresseur dans un local ou sous abri, ne pas l'exposer à la pluie ou à proximite de jets d'air. Ne pas utiliser le compresseur dans une atmophore explosible.
• VENTILATION: Le compresseur doit se couver dans une situation qui permette l'aération, ne pas poser d'objet ou chiffon devant les ouies prévues à cet effet
• TEMPERATURE: Plage d'utilisation de (+5C° à +35°C) (Hors plage le moteur risque d'être déterminé.)
• TENSION: Vérifier que la tension du secteur correspond à la tension indiquée sur la plaque signalétique: 230Volts - 50 Hz

2-MODE D'EMPLOI, CONSEILS D'UTILISATION

- AVANT UTILISATION:

Vérifier que le compresseur n'a subit aucun dommage pendant le transport.
L'interrupteur du pressostat (Rep:A, Fig.1) doit etre sur la position « OFF » (bouton enforcé).
Brancher dans une prise de courant :
- De 16 Ampères sous 230V.
- Raccordée à la terre.
- Reliee aune protection differentielle.

- UTILISATION DE RALLONGE ELECTRIQUE:

Si l'utilisation est absolument nécessaire, nous recommendons les dimensions suivantes:
5 metres de long maxi avec section des fils de 2,5mm².
Des sections de fils trop faibles et de grandes longueurs occasionneraient de graves dommages au moteur.
Il est préférable d'allonger le tuyau d'alimentation d'air, qui de plus vous servira de réserve.

- UTILISATION DE RALLONGE PNEUMATIQUE:

Pour des pressions supérieures à 7 bar, utiliser destuyaux avec tresse métallique.

- REGLAGE DE LA PRESSION:

Toutjours vérifier la pression d'utilisation et la consommation d'air des outils que vous désirez utiliser. (Voir documentation d'accompagnement des outils).
La quantité d'air consommée dépend du type d'outil utilisé: ne pas utiliser d'outil dont la consommation dépasse de plus de 60% les possibités de votre compresseur.
Le pressostat (Rep:A, Fig.1) a ete regle lors de la fabrication du compresseur et ne doit pas etre recalé.
念 Le manometre (Rep:C, Fig.1) indique la pression a l'intérieur de la cuve. Le manometre (Rep:U, Fig. 1) indique la pression d'utilisation.

Pour régler la pression d'utilisation, il faut tourné la molette du détendeur (Rep : B, Fig. 1) dans le sens horizonie pour augmenter la pression, et inverse pour la diminuier.

N'utiliser l'outil que lorsque la pression dans la cuve est supérieure à la pression d'emploi de l'outil.

- TEMPS DE FONCTIONNEMENT:

Une utilisation correcte du compresseur prévoit un fonctionnement à régime intermittent, c'est à dire 60% d'utilisation pour 40% de temps d'arrêt.

Au delà de cette limite, le moteur risque des problèmes de surchauffe.

-PRECAUTIONS POUR PEINDRE:

Si le moteur électrique et l'intérieur du groupe de compression s'encrassent, la durée de vie de votre compresseur sera moindre:

Afin d'éviter ce problème, prendre soin d'éloigner le comprésseur en allongeant le tuyau d'alimentation de l'outil.

- APRES UTILISATION:

Ne jamais arrêté en débranchant la prise.
Ne jamais laisser l'appareil branché sous pression:
Mettre l'interrupteur du pressostat (Rep:A, Fig.1) sur la position position « OFF » (bouton enforcé).
Vider la cuve : purger en dévissant le robinet de purgege (Rep : P, Fig. 1).

Debrancher le cordon de la prise.

3 - POUR VOTRE SECURITE

L'air délivré par votre compresseur autorise l'utilisation de nombreux outils, assurez vous des conditions, des conseils et dans certains cas des

ENTRETIEN ULTS/REMEDES MARQUAGE

restrictions d'utilisation des matériels utilisant l'air comprimé.

Evitez toute dégradation du cable d'alimentation et éloignez le de sources de chaleur supérieure à 70^ .
A la fin du travail, débrancher et enrouler soignement le cordon d'alimentation.
Ne pas utiliser l'appareil les pieds nus ou mouillés, utilisez des vêtements appropriés.
Ne pas toucher le compresseur avec les mains mouillées.
Ne pas tirer le cordon d'alimentation ou l'appareil pour débrancher la fiche de la prise de courant.
念 Ne pas autoriser l'utilisation de l'appareil par des enfants ou personnes inadaptées.
Ne pas laisser l'appareil sans surveillance lorsqu'il est branché; il peut devenir source de dangers.
La sécurité électricque de cet appeareil n'est assurée que lorsqu'il est correctement branché à une installation de mise à la terre efficace, comme le prévoient les normes de sécurité électricque en vigueur. Le constructeur ne pourrait être tenu pour responsable d'éventuels dommages causés par l'absence de mise à la terre de l'installation.

4-ENTRETIEN

Notre compresseur est autolubrifié (sans huile).
L'entretien ordinaire ne demande pas de personnel spécialisé.
La révision du groupe de compression ainsi que d'autres organes plus complexes, doivent être faites par du personnel spécialisé: faire appel à votre revendeur.

L'arrêt du compresseur ne se fait plus ou se fait à une autre valeur de pression :

• Valve du pressostat defectueuse, pressostat à changer (contacter un revendeur).

La pression ne monte pas dans la cuve :

• Clapet anti-retour bloqué par une impureté ou usage, changer le clapet anti-retour (Rep : 49)

Le compresseur ne démarre pas :

• Pas d'alimentation électrique.
• La cuve est pleine, le moteur a du mal à repartir car il faut vider la cuve.

Le compresseur démarre avec difficulté :

• La tension électrique est insuffisante.
• Utilisation d'une rallonge électrique trop longue.
• Surcharge du moteur par temps trop froid.

Bruits anormaux, vibrations :

• Pièces desserrées ou usées.
• Groupe use (bruits mécaniques).
• Mauvais calage du compresseur.

Débit bas ou absent, la pression ne monte pas :

• L'orifice d'aspiration est bouché.
• Il y a des fuites dans les raccords.
• Clapets du cylindre de compression cassés ou joint inter-plaques déchéré.
• Le joint de piston est usé.

Pas de réglage de la pression d'air en sortie :

• La membrane interne du détendeur

(Rep:B, Fig.1)) est déchirée, la replacer.

6 - COMMUNICATION-MARQUAGE-TRACABILITE

Pour toute communication avec le distributeur, nous vous prions d'indiquer les données de la plaque d'identification du produit appliquée sur un coté du compresseur.

PLAQUE D'IDENTIFICATION DU PRODUIT

Characteristiques techniques

Récurrence du modele

Niveau de puissance

acoustique garanti

Légende des pictogrammes :

1 -Lire la notice d'utilisation avant mise en route ou toute opération d'entretien.
2 -Utiliser masque et lunettes si besoin selon outils.
3-Risque de décharge électrique.
4 -Déconnecter l'électricité ainsi que les outils avant d'entreprenevre l'entretien du comprésseur et vider la cuve.
5 -Ne pas ouvrir le robinet avant d'avoir raccordé le flexible d'air avec l'outil monté.
6 -Ne pas respirer l'air compré du compresseur.
7 -Cet équipement ne peut etre jetec avec les autres déchets et fait I'objet d'une collecte selective en vue de sa valorisation, réutilisation ou recyclage.
