MODE D'EMPLOI 400M MAXDATA

Le terme „ Ordinateur portable “ ou „ Ordinateur “ en gras (avec ou sans capitale) se rapporte à l’ordinateur portable que vous avez acheté. Les caractères gras type sont également utilisés dans ce document pour mettre en valeur des informations importantes. Les messages qui apparaissent sur l’écran de l’ordinateur portable sont encadrés lorsqu’ils sont référencés. Lorsqu’il est nécessaire d’agir avec précaution, l’information relative à cette procédure est entourée d’un cadre noir et précédée du mot "Note :" ou "Avertissement :" Il vous sera fréquemment demandé, après avoir suivi une procédure quelconque décrite étape par étape, de : Appuyer sur la touche Echap Ce qui signifie qu’il vous faudra appuyer sur la touche trouve dans le coin supérieur gauche du clavier. Page II Ce document peut être modifié sans avertissement préalable !!! , qui se Modèle 700A – Manuel de l’utilisateur Sommaire SOMMAIRE

APPENDICE G - NOTICES RÉGLEMENTAIRES D’ORGANISMES OU INSTITUTIONS .......................................................................................................... 1 Page IV Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Introduction

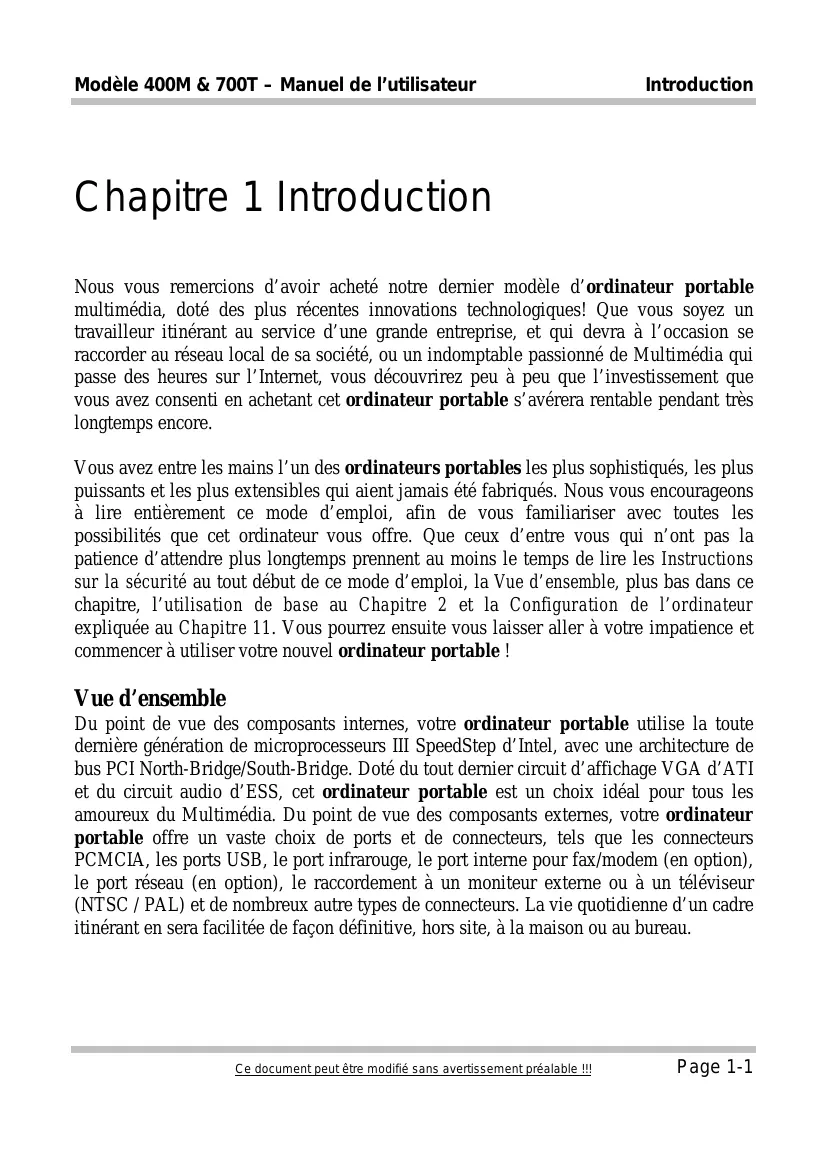

Chapitre 1 Introduction

Nous vous remercions d’avoir acheté notre dernier modèle d’ordinateur portable multimédia, doté des plus récentes innovations technologiques! Que vous soyez un travailleur itinérant au service d’une grande entreprise, et qui devra à l’occasion se raccorder au réseau local de sa société, ou un indomptable passionné de Multimédia qui passe des heures sur l’Internet, vous découvrirez peu à peu que l’investissement que vous avez consenti en achetant cet ordinateur portable s’avérera rentable pendant très longtemps encore. Vous avez entre les mains l’un des ordinateurs portables les plus sophistiqués, les plus puissants et les plus extensibles qui aient jamais été fabriqués. Nous vous encourageons à lire entièrement ce mode d’emploi, afin de vous familiariser avec toutes les possibilités que cet ordinateur vous offre. Que ceux d’entre vous qui n’ont pas la patience d’attendre plus longtemps prennent au moins le temps de lire les Instructions sur la sécurité au tout début de ce mode d’emploi, la Vue d’ensemble, plus bas dans ce chapitre, l’utilisation de base au Chapitre 2 et la Configuration de l’ordinateur expliquée au Chapitre 11. Vous pourrez ensuite vous laisser aller à votre impatience et commencer à utiliser votre nouvel ordinateur portable ! Vue d’ensemble Du point de vue des composants internes, votre ordinateur portable utilise la toute dernière génération de microprocesseurs III SpeedStep d’Intel, avec une architecture de bus PCI North-Bridge/South-Bridge. Doté du tout dernier circuit d’affichage VGA d’ATI et du circuit audio d’ESS, cet ordinateur portable est un choix idéal pour tous les amoureux du Multimédia. Du point de vue des composants externes, votre ordinateur portable offre un vaste choix de ports et de connecteurs, tels que les connecteurs PCMCIA, les ports USB, le port infrarouge, le port interne pour fax/modem (en option), le port réseau (en option), le raccordement à un moniteur externe ou à un téléviseur (NTSC / PAL) et de nombreux autre types de connecteurs. La vie quotidienne d’un cadre itinérant en sera facilitée de façon définitive, hors site, à la maison ou au bureau. Ce document peut être modifié sans avertissement préalable !!! Page 1-1 Introduction Modèle 400M & 700T – Manuel de l’utilisateur Avec cet ordinateur portable, il n’a jamais été plus facile d’effectuer une mise à niveau. Vous pouvez échanger le microprocesseur en choisissant dans la gamme Pentium III d’Intel, entre 400 MHz et 700 MHz. De plus, la mémoire vive est facilement extensible de 64 Mo à 512 Mo. Le contrôleur de disque dur peut prendre en charge la plupart des disques durs IDE aux standards 9,5 mm ou 12,7 mm de l’industrie, ce qui vous assure une capacité de stockage pratiquement illimitée. L’autonomie de la batterie (ou, pour être plus précis, la durée pendant laquelle un ordinateur portable sera en mesure de fonctionner sans être raccordé au secteur) est un point important. C’est pourquoi nous avons incorporé à cet ordinateur les versions les plus récentes des interfaces APM (Advanced Power Management) et / ou ACPI (Advanced Configuration Power Interface). Nous espérons que cette présentation d’ensemble vous a permis de prendre conscience de certaines des caractéristiques les plus passionnantes de votre nouvel ordinateur, mais il reste bien des choses à dire à propos de votre ordinateur portable. Le reste de ce mode d’emploi est destiné à vous aider à obtenir le meilleur usage de votre nouvel ordinateur portable. Nous vous suggérons de lire avec attention chaque chapitre, et d’explorer chacune des fonctions qui y sont présentées. Maintenant, à vous de découvrir tout ce que votre étonnant ordinateur portable peut faire pour vous ! Page 1-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Introduction

1.1 Fonctionnalités standard

Microprocesseur Intel µPGA-II Pentium III 400 MHz à 700 MHz avec 64 Ko de cache de niveau 1 et 128 Ko / 256 Ko de cache de second niveau. Logique de base : North Bridge, Intel AGPset FW82443ZXM-100. South Bridge, Intel PCIset PIIX4 FW82371. Deux emplacements pour barrettes de mémoire vive S.O. DIMM, avec extension possible de 32 Mo (mémoire de base) à 256 Mo. Une Flash ROM de 256 Ko contient le BIOS, dont la mise à jour par l’utilisateur est très facile. Le disque dur est aisément interchangeable par l’utilisateur. AFFICHAGE

Circuit ATI RAGE Mobility-M1 PCI/AGP 1x/2x avec mémoire MCM de 8 Mo.

Cinq modes d’affichage : LCD seul, moniteur externe seul, téléviseur externe seul, et TV/Moniteur simultanés. Panneau d'affichage : TFT 13,3" SVGA ou 1024” XGA TFT 14,1" SVGA ou 1024” XGA

Disque dur interchangeable au standard 9.5 mm, ou disque dur Ultra DMA 33. Lecteur de disquettes standard, 3,5”, capacité 1,44 Mo. Lecteur de CD-ROM 32x, ou lecteur DVD-ROM 8x. CLAVIER

87 touches standard (dont 2 touches Windows) avec pavé numérique incorporé. Connecteur PS/2 pour clavier externe, situé à l’arrière de l’ordinateur portable. Ce document peut être modifié sans avertissement préalable !!! Page 1-3 Introduction Modèle 400M & 700T – Manuel de l’utilisateur

Pavé tactile (TouchPad) incorporé, compatible IBM PS/2. Un connecteur série type D à 9 broches (COM1). Un connecteur PS/2 à 6 broches mini DIN pour clavier externe ou souris. Un connecteur type D à 15 broches pour raccordement à un moniteur VGA externe. Un connecteur parallèle type D à 25 broches (LPT1) pour imprimante ou adaptateur réseau externe. Port bidirectionnel à haute vitesse sous contrôle matériel ou logiciel (conforme EPP / ECP). Deux connecteurs pour cartes PCMCIA de type 2. Deux connecteurs USB. Un connecteur pour casque d’écoute. Un connecteur pour Microphone externe (mono). Un connecteur S-Video pour téléviseur. Un connecteur RJ11 (Fax/Modem interne). Un connecteur RJ45 (réseau local). Un connecteur IEEE 1394. Un port IrDA. ALIMENTATION

Batterie Metal Hydride (NiMH). Temps de charge de la batterie lorsque l’ordinateur n’est pas sous tension : environ 2h30. Adaptateur secteur 100 à 240 V à commutation automatique.

Poids (écran TFT couleur 14,1”) : 3,2kg Largeur / Profondeur / Hauteur : 305,0 mm / 250,0 mm / 39,5 mm Note : Le poids et l’épaisseur peuvent être différents suivant les configurations et les modèles. Page 1-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Introduction

CONDITIONS D’ENVIRONNEMENT

Température de fonctionnement Température à l’arrêt Humidité Chocs Vibrations : 10ºC à 35ºC : -20ºC à 60ºC : 20 à 80% sans condensation : 5 G en fonctionnement, 60 G à l’arrêt : 3-200Hz @ 1,0 G en fonctionnement : 3-200Hz @ 1,5 G à l’arrêt

N’exposez pas votre ordinateur portable à des températures excessives (chaleur et gel). Évitez de le faire tomber, d’y renverser des liquides ou d’ouvrir le boîtier. Cela pourrait endommager votre ordinateur portable et invalider sa garantie.

Modules de mémoire vive standard SDRAM S.O. DIMM à rafraîchissement auto, de 32, 64 et 128 Mo pour des capacités d’extension de 32 Mo à 256 Mo. Batterie supplémentaire Lithium Ion (Li-Ion) ou Metal Hydride (NiMH). Carte combinée Lan / Modem pour connexions à un réseau local et par Fax/Modem. Ce document peut être modifié sans avertissement préalable !!! Page 1-5 Introduction Modèle 400M & 700T – Manuel de l’utilisateur

1.2 Fonctionnalités spéciales

Gestion de la consommation

La gestion de l’alimentation électrique peut être réglée sur Personnalisée ou Désactivée dans le programme de configuration du BIOS (Setup). L’ordinateur passe en mode Mise en veille avec conservation des données en mémoire vive (Suspend-To-RAM), avec écran LCD automatiquement éteint, lors de la fermeture du couvercle du boîtier. Prise en charge des fonctionnalités APM (Advanced Power Management) et ACPI. Selon le paramétrage effectué par l’utilisateur, l’ordinateur passe en mode Mise en veille avec conservation des données en mémoire vive ou sur le disque dur (respectivement Suspend-To-RAM ou Save-To-File) lorsque aucune activité d’un périphérique n’a été détectée après un délai défini par l’utilisateur. En mode Suspend-To-RAM, les principaux périphériques et composants (y compris le circuit d’affichage VGA et l’écran LCD) sont éteints pour économiser l’énergie. En mode Save-To-File, la totalité des éléments de l’ordinateur sont éteints pour économiser l’énergie. En cas de batterie faible, l’ordinateur enregistre le contenu intégral de la mémoire vive et les activités système dans un fichier sur le disque dur (Save-To-File, voir le chapitre 10). Lorsque l’ordinateur est remis sous tension, il retrouve exactement son état antérieur. La rotation du disque dur est interrompue pour économiser l’énergie s’il n’y a pas eu d’accès au disque dur pendant une période prédéterminée. Extension mémoire Mémoire système, extensible de 32 Mo à 256 Mo. Pour plus d’informations, reportezvous au Chapitre 7. Page 1-6 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Introduction Touches de fonctions système Veuillez consulter l’Appendice B pour trouver la liste de toutes les fonctions de touches de raccourcis, la exemple le réglage du contraste et de la luminosité et les fonctions Suspend-To-RAM et Save-To-File, etc. TouchPad La dalle tactile (TouchPad) incorporée est placée de façon ergonomique, et est aisément accessible pour les gauchers comme pour les droitiers. Les deux boutons qui se trouvent à la base du TouchPad remplissent la fonction des boutons droit et gauche d’une souris traditionnelle. Utilisez un doigt comme pointeur de souris pour tracer des traits ou pointer sur un élément. Pour obtenir l’effet d’un double-clic, donnez une légère tape d’un doigt sur l’écran du TouchPad. Note : Il est conseillé de nettoyer régulièrement votre TouchPad, à l’aide d’un tissu sec et non pelucheux. La graisse, la poussière et l’humidité peuvent entraîner des dysfonctionnements du TouchPad. PCMCIA Les cartes au standard PCMCIA apportent de nombreuses possibilités supplémentaires à votre ordinateur portable. Il existe de nombreuses cartes disponibles sur le marché, par exemple : Fax/Modems, adaptateurs réseau et adaptateurs SCSI. Le logement PCMCIA de votre ordinateur portable permet de connecter deux cartes du type 2 (de 5 mm de hauteur). Ce document peut être modifié sans avertissement préalable !!! Page 1-7 Introduction Modèle 400M & 700T – Manuel de l’utilisateur

La carte audio interne offre un son stéréo de qualité CD sur 16 bits ; de plus, elle est entièrement compatible Sound Blaster Pro. Votre ordinateur portable comporte deux haut-parleurs stéréo incorporés, un microphone interne et des connecteurs pour entrée ligne, sortie ligne, entrée microphone et sortie casque. Page 1-8 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Avant de commencer

Chapitre 2 Avant de commencer

Lisez cette section avant de commencer à utiliser votre ordinateur.

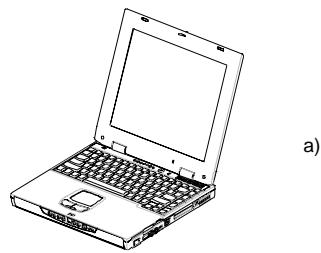

2.1 Contrôle du contenu de l’emballage

L’emballage de votre ordinateur portable doit contenir les éléments suivants :

L’ordinateur (sans batterie). b) Batterie

Adaptateur secteur d) Câble d’alimentation secteur

CD-ROM (Pilotes et utilitaires)

Manuel de l’utilisateur

Note : Conservez tous les éléments de l’emballage original en lieu sûr, pour le cas où vous devriez renvoyer l’appareil pour le faire réparer. Ce document peut être modifié sans avertissement préalable !!! Page 2-1 Avant de commencer Modèle 400M & 700T – Manuel de l’utilisateur

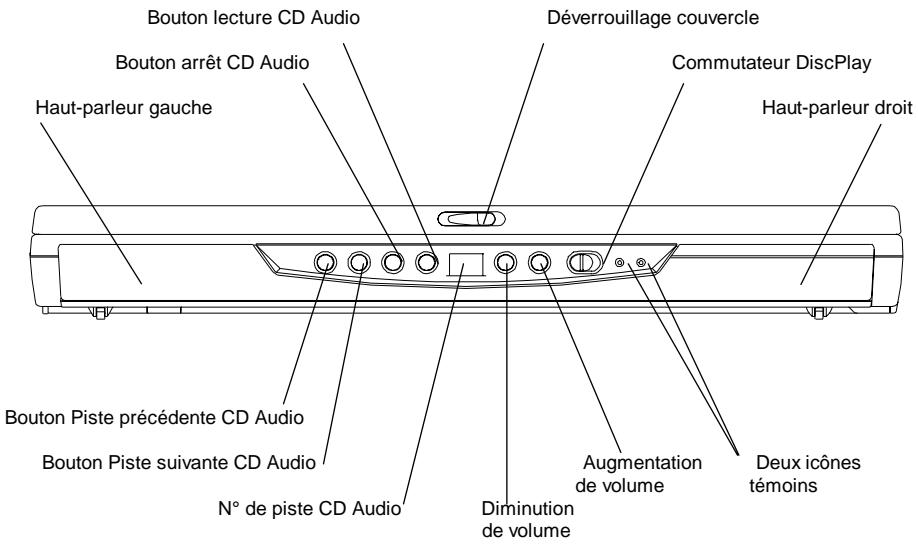

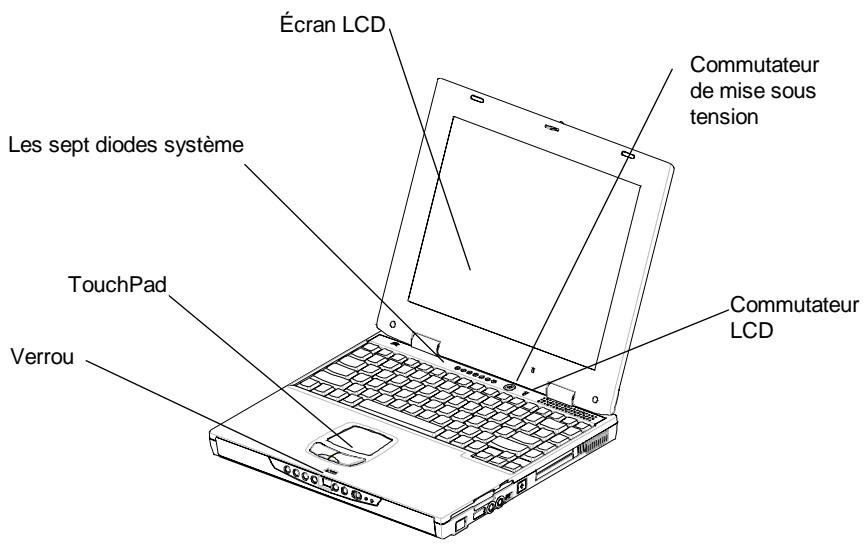

2.2 Examen de votre ordinateur

Avant de commencer à utiliser votre ordinateur, faites la connaissance de ses éléments et de ses interfaces : Écran LCD Commutateur de mise sous tension Les sept diodes système TouchPad Commutateur LCD Verrou Vue panoramique de votre ordinateur portable Page 2-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Ouïe de ventilation Port PS/2 Secteur Réplicateur de ports Port COM1 Avant de commencer Port imprimante Ports USB Port S-Video Port VGA Verrou Kensington Vue arrière Bouton d’éjection Lecteur DVD-ROM/ CD-ROM Éjection d’urgence Vue du côté gauche Ce document peut être modifié sans avertissement préalable !!! Page 2-3 Avant de commencer Connecteur LAN Lecteur Disquettes Casque IrDA Modèle 400M & 700T – Manuel de l’utilisateur IEEE

Microphone Deux emplacements PCMCIA Modem Grille de dissipation thermique Vue du côté droit Connecteur stéréo : Vos prises Earphone, Line-In, et Line-out doivent avoir ces types de connecteurs. Connecteur mono : Votre prise Microphone doit avoir ce type de connecteur. Deux types de connecteurs audio Page 2-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Bouton lecture CD Audio Avant de commencer Déverrouillage couvercle Bouton arrêt CD Audio Commutateur DiscPlay Haut-parleur gauche Haut-parleur droit Bouton Piste précédente CD Audio Bouton Piste suivante CD Audio Augmentation de volume N° de piste CD Audio Deux icônes témoins Diminution de volume Vue de la face avant La fonction DiscPlay Votre ordinateur portable est doté d’une fonction d’avant-garde, DiscPlay, qui vous permet d’écouter un CD audio lors du démarrage de l’ordinateur. Avec une batterie en pleine charge, l’ordinateur peut lire en continu des CD audio pendant plusieurs heures. Les boutons indiqués dans la liste suivante ne fonctionnent que lorsque l’ordinateur est en mode DiscPlay : Bouton de lecture CD Audio Bouton d’arrêt CD Audio Bouton de retour à la piste précédente du CD Audio Bouton d’avance à la piste suivante du CD Audio Bouton d’augmentation de volume Bouton de diminution de volume Vous pouvez activer ou désactiver la fonction DiscPlay en appuyant sur le bouton Discplay à droite. La fonction DiscPlay ne peut être activée que lorsque l’ordinateur n’est pas en cours de démarrage, ou lorsqu’il est en mode Suspend-To-File (STF). Ce document peut être modifié sans avertissement préalable !!! Page 2-5 Avant de commencer Modèle 400M & 700T – Manuel de l’utilisateur

2.3 Les deux diodes témoins d’alimentation

La diode de la batterie

• Allumée : la batterie est en cours de recharge
• Éteinte : la batterie est chargée
• clignotante (1/2 seconde allumée, ½ seconde éteinte) : la batterie est soit en état Batterie faible 2, soit en état de pré-charge.

clignotante (1 seconde allumée, 1 seconde éteinte) : la batterie est en mauvais état La diode de mise sous tension

• Allumée : l’ordinateur est sous tension.
• Éteinte : l’ordinateur est éteint.
• Clignotante : l’ordinateur est en mode Suspend-To-RAM (S2R) Note : Page 2-6 Pour connaître l’emplacement exact des deux diodes, reportez-vous au diagramme de la Vue de la face avant, au chapitre 2.2. Pour plus d’informations sur les états Batterie faible 2 et pré-charge de la batterie, veuillez vous reporter au chapitre 6. Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Avant de commencer

2.4 Les sept diodes système

La diode de l’adaptateur secteur Cette diode s’allume lorsque l’ordinateur est alimenté par le secteur. La diode du lecteur de CD-ROM / DVD-ROM Cette diode s’allume lorsque l’ordinateur accède au lecteur de CD-ROM ou de DVD-ROM. La diode HDD (Disque dur) Cette diode s’allume lorsque l’ordinateur accède au disque dur. La diode FDD (Lecteur de disquettes) Cette diode s’allume lorsque l’ordinateur accède au lecteur de disquettes. La diode de verrouillage du pavé numérique Cette diode s’allume lorsque le clavier est en verrouillage numérique Num Lock. Dans ce mode, tous les chiffres du pavé numérique sont utilisables. La diode de verrouillage des majuscules Cette diode s’allume lorsque le clavier est en verrouillage des majuscules (Caps Lock). Dans ce mode, tous les caractères sont en majuscule. La diode de verrouillage de défilement Cette diode s’allume lorsque le clavier est en verrouillage de défilement. Dans ce mode, vous pouvez verrouiller la position du curseur tout en faisant défiler un document à l’aide des touches fléchées. Note : Les sept diodes système sont placées entre l’écran et le clavier. Pour connaître leur emplacement exact, reportez-vous au diagramme de la Vue panoramique, au chapitre 2.2. Ce document peut être modifié sans avertissement préalable !!! Page 2-7 Avant de commencer Modèle 400M & 700T – Manuel de l’utilisateur Cette page est intentionnellement vierge. Page 2-8 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Clavier

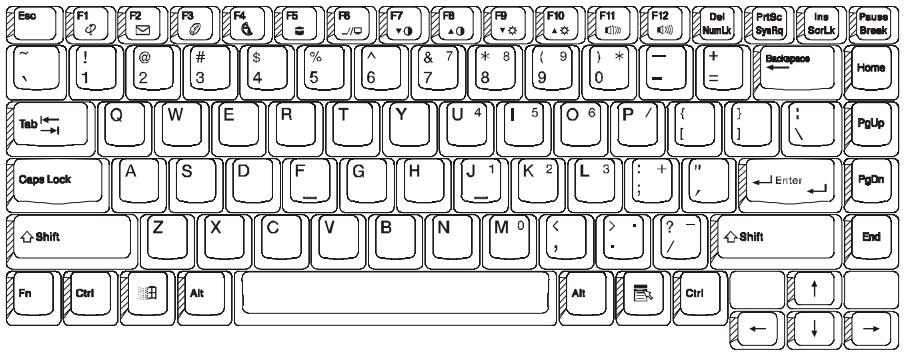

Votre ordinateur portable comporte un clavier étendu qui incorpore toutes les fonctions du clavier standard d’un ordinateur de bureau. Il possède un pavé numérique incorporé, qui peut être activé à l’aide de la touche Verrouillage numérique (NumLock). Les touches de contrôle de l’écran sont placées, de façon ergonomique, à proximité du côté droit et du coin inférieur droit du clavier. Clavier (configuration US) Ce document peut être modifié sans avertissement préalable !!! Page 3-1 Clavier Modèle 400M & 700T – Manuel de l’utilisateur

Le clavier compte un total de 87 touches, dont deux touches dédiées à Windows. Certaines touches affichent plusieurs symboles. Dans ce cas, leurs diverses fonctions sont accessibles à l’aide de différentes combinaisons de touches : EXEMPLE : Pour taper “0”, appuyez sur la touche. Pour taper “)”, appuyez sur Maj puis sur la touche. Pour taper “*”, appuyez sur NumLock d’abord, puis sur la touche. Les touches F1 à F12 sont des touches de fonctions Touche CapsLock (Verrouillage majuscules) : Lorsque le témoin lumineux de la touche CapsLock est allumé, toutes les lettres sont saisies en majuscules. Lorsque le témoin lumineux de la touche CapsLock est éteint, toutes les lettres sont saisies en minuscules. Touche Print Screen (Impression écran) : Si vous appuyez sur la touche PrintScreen, le texte qui apparaît à l’écran est envoyé à votre imprimante.

Avertissement : N’appuyez pas sur la touche PrintScreen s’il n’y a pas

d’imprimante connectée à votre ordinateur portable. Faute de quoi, le fonctionnement de l’ordinateur pourrait être suspendu. Page 3-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Clavier

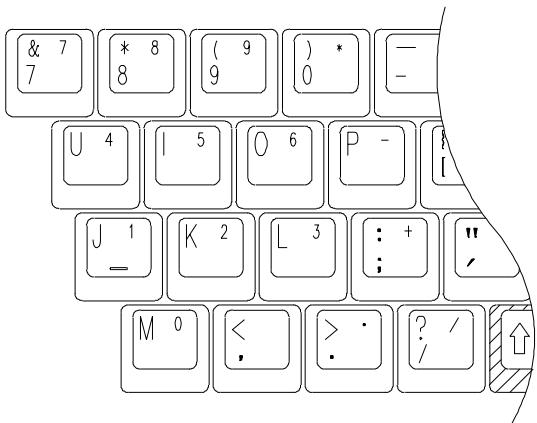

3.2 Le pavé numérique incorporé

L’illustration ci-dessous montre le pavé numérique incorporé, qui peut être activé à l’aide de la touche NumLock. La touche NumLock, qui se trouve dans le coin supérieur droit du clavier, est imprimée en bleu, et les valeurs numériques des touches du pavé numérique incorporé sont également imprimées en bleu.

La touche de fonctions système (Fn): La touche Fn (Fonction) se trouve dans le coin inférieur droit du clavier. Cette touche permet d’accéder aux fonctions système de votre ordinateur portable à l’aide de ce que l’on appelle des ”Hot Keys” ou ”Touches de fonctions système”. Par exemple, pour faire passer l’affichage de l’ordinateur portable en mode vidéo simultané, maintenez la touche Fn enfoncée tout en appuyant sur la touche F6. Pour plus d’informations sur les touches Fn ou Touches de fonctions système, consultez l’Appendice B. Ce document peut être modifié sans avertissement préalable !!! Page 3-3 Clavier Modèle 400M & 700T – Manuel de l’utilisateur La touche Ctrl (Control) : Les deux touches Ctrl, de part et d’autre de la barre d’espacement, ont la même fonction. En maintenant une touche Ctrl enfoncée pendant que vous appuyez sur une autre touche du clavier, vous activez certaines fonctions dans des applications telles que Excel ou Word. La touche Alt (Alternate) : Les deux touches Alt, de part et d’autre de la barre d’espacement, ont la même fonction. En maintenant une touche Alt enfoncée pendant que vous appuyez sur une autre touche du clavier, vous activez certaines fonctions dans des applications telles que Excel ou Word. La touche Windows (

Cette touche spéciale Win95 a la même fonction que lorsque vous cliquez sur l’icône DÉMARRER dans le système d'exploitation Windows. La touche Windows (

Cette touche spéciale a la même fonction que lorsque vous cliquez à l’aide du bouton droit dans Windows. Cette touche peut activer certaines fonctions dans des applications telles que Excel ou Word. Page 3-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Lecteurs

Chapitre 4 Lecteur de disquettes et

disque dur Votre ordinateur portable comporte un lecteur de disquettes monté d’origine, ainsi qu’un disque dur extractible. Pour connaître l’aspect extérieur et l’emplacement exact de ce lecteur, veuillez vous reporter aux chapitre 4.1 et chapitre 4.2. Le chapitre 4,3 décrit comment enlever le disque dur extractible.

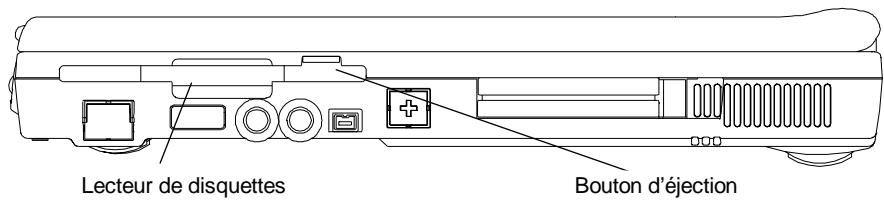

4.1 Le lecteur de disquettes (FDD)

Le lecteur de disquettes est avant tout utilisé pour transférer des données vers et depuis votre disque dur, via des disquettes standard de 3,5 pouces. Il permet de lire et enregistrer des fichiers sur des disquettes de 720 Ko et 1,44 Mo (2HD), formatées pour les ordinateurs compatibles IBM PC. La première fois que vous utilisez une nouvelle disquette, elle doit avoir été formatée au préalable, faute de quoi l’ordinateur ne pourra pas la lire ou y accéder. Lecteur de disquettes Bouton d’éjection Vue gauche de l’ordinateur portable Note : Lorsque vous formatez une disquette, toutes les données qui figurent éventuellement sur cette disquette sont effacées ! Ce document peut être modifié sans avertissement préalable !!! Page 4-1 Lecteurs Modèle 400M & 700T – Manuel de l’utilisateur

4.2 Disque dur extractible (HDD) (HDD)

Votre ordinateur portable est équipé d’un disque dur extractible. Le disque dur peut ainsi être aisément remplacé par un autre disque dur de capacité supérieure. Votre ordinateur portable est compatible avec la plupart des disques dur standard de l’industrie, de 9,5mm d’épaisseur et dotés d’une interface IDE. Consultez votre revendeur pour plus d’informations. Lorsque le système d'exploitation de l’ordinateur portable accède au disque dur, la diode témoin (Chapitre 2.4) de celui-ci s’allume. La rotation du disque dur est interrompue pour économiser l’énergie s’il n’y a pas eu d’accès au disque dur pendant une période prédéterminée. Tout accès au disque dur le remettra en rotation, mais la lecture ou l’écriture ne seront possibles que lorsque le moteur aura atteint sa vitesse de rotation normale. Lorsque le disque dur est à l’arrêt, il lui faut environ 4 à 5 secondes pour atteindre sa vitesse de rotation normale. Note : DANGER ! Conservez toujours une copie de sauvegarde des fichiers de votre disque dur, pour éviter toute perte de données en cas de défaillance. Page 4-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Lecteurs

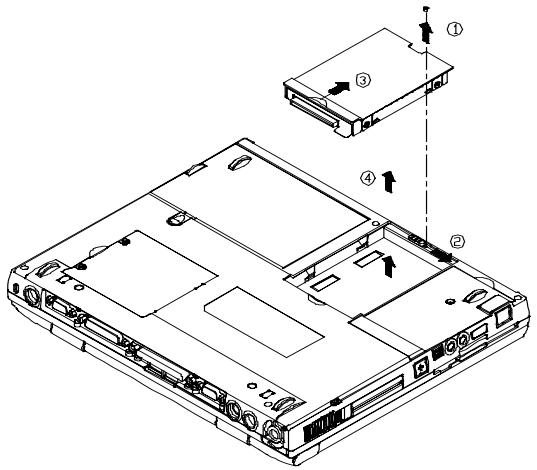

4.3 Extraction du disque dur

Il est facile de déposer votre disque dur, pour le remplacer ou le mettre à niveau par exemple. Le fait de disposer de plusieurs disques durs offre de nombreux avantages. Par exemple, vous pouvez avoir un disque dur séparé pour chaque personne qui utilise l’ordinateur, ou plusieurs disques durs pour différentes activités. Pour déposer le disque dur, procédez comme décrit ci-dessous.

• Assurez-vous que l’ordinateur est totalement éteint. Démontez la vis indiquée par la flèche 1. Poussez vers la droite comme indiqué par la flèche 2. Poussez vers le haut comme indiqué par la flèche 3. Dégagez le disque dur comme indiqué par la flèche 4.

Note : Pour installer un disque dur, inversez les étapes décrites ci-dessus. Lorsque vous changez de disque dur, n’oubliez pas de changer le type de disque dur dans l’utilitaire de configuration du BIOS (Setup), sauf si le paramètre Pri Master du BIOS est sur Auto. Pour plus de détails, consultez le chapitre 11.3. Ce document peut être modifié sans avertissement préalable !!! Page 4-3 Lecteurs Modèle 400M & 700T – Manuel de l’utilisateur Cette page est intentionnellement vierge. Page 4-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Écran LCD

Chapitre 5 Écran LCD

Votre ordinateur portable offre plusieurs options d’affichage : écrans DSTN („ Dual Scan “, ou matrice passive) ou TFT (matrice active) avec des combinaisons de résolution et de couleur de 800 x 600 points en 64 K (SVGA) et 1024 x 768 points en 64 K (XGA).

5.1 Réglage du contraste et de la luminosité

L’ordinateur portable vous permet de régler le contraste et la luminosité à l’aide des "Touches de fonctions système". Réglage du contraste : Maintenez enfoncée la combinaison de touches <Fn> + <F7> ou <Fn> + <F8> pour régler le contraste. Note : le contraste ne peut pas être réglé sur les écrans TFT ! Contrôle de la luminosité : Maintenez enfoncée la combinaison de touches <Fn> + <F9> ou <Fn> <F10> pour régler la luminosité. Commutation LCD/CRT/TV. Maintenez enfoncée la combinaison de touches <Fn> + <F2> pour faire passer le mode d’affichage tour à tour dans les positions suivantes : LCD seul, moniteur externe seul, et LCD/Moniteur simultanés. Maintenez enfoncée la combinaison de touches <Fn> + <F6> pour faire passer le mode d’affichage de LCD à TV. Note : Lorsque vous basculez l’affichage de Moniteur externe seulement (CRT Only) à LCD/Moniteur externe simultanément, les problèmes suivants peuvent se produire : Ce document peut être modifié sans avertissement préalable !!! Page 5-1 Écran LCD Modèle 400M & 700T – Manuel de l’utilisateur - Selon le type de votre moniteur externe, la taille de l’image affichée peut être différente (plus petite ou plus grande) de la taille de l’image affichable sur le moniteur. - L’image peut être décalée d’un côté, au lieu de rester centrée. - Il se produit un battement de l’image à l’écran. Ces symptômes sont causés par le changement de fréquence de balayage, qui devient plus faible lorsque l’affichage simultané est sélectionné. Ce problème est en général plus important avec les écrans de type DSTN qu’avec les écrans TFT. Pour obtenir une meilleure qualité d’image sur le tube cathodique externe, il est conseillé de choisir le mode Moniteur externe uniquement.

5.3 Résolutions et couleurs

Écran TFT : Suivant les différents pilotes d’affichage utilisés sous Windows, DOS ou un autre système d'exploitation, vous pouvez disposer de résolutions, polices et couleurs différentes. Pour plus d’informations sur les modes d’affichage, exécutez l’utilitaire livré avec votre ordinateur portable. Consultez le chapitre 10 pour en connaître la procédure d’installation. Moniteur externe (CRT) : Les résolutions du moniteur externe dépendent à la fois du moniteur et de son pilote logiciel. Le pilote VGA de votre ordinateur peut afficher jusqu’à 1024 x 768 points (non entrelacés) dans l’environnement Windows. Note : Pour obtenir la vitesse d’affichage la plus rapide et le plus grand nombre de couleurs sous Windows, il est nécessaire d’installer les pilotes VGA qui accompagnent votre ordinateur portable. Pour plus d’informations sur l’installation de ces pilotes, consultez le chapitre 10. Page 5-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Batterie

Tous les modèles de votre ordinateur portable comportent une batterie rechargeable au Lithium Ion (Li-Ion) ou au Nickel Metal Hydride (NiMH). En règle générale, une batterie entièrement chargée assure environ 2 à 3 heures de fonctionnement à l’ordinateur lorsque les options de gestion de l’énergie sont activées. Cependant, les différence de configuration (vitesse du processeur, disque dur, taille mémoire, etc.) et d’utilisation de l’ordinateur (en particulier l’importance des activités d’accès disque) peuvent avoir un impact important sur l’autonomie de l’ordinateur. 6,2 Recharge de la batterie Les batteries de votre ordinateur portable peuvent être rechargées pendant le fonctionnement ou à l’arrêt. Suivez les étapes de la procédure ci-dessous pour recharger une batterie : Vérifiez que la batterie est installée dans l’ordinateur portable. Connectez l’adaptateur secteur à l’ordinateur portable et à une prise électrique murale. Lorsqu'une batterie est en cours de charge, sa diode témoin s'allume. Pour tous détail sur les diodes témoins, veuillez vous reporter aux chapitre 2.3 et chapitre 2.4. Lorsque l’ordinateur portable est éteint, une batterie Li-Ion entièrement épuisée mettra environ trois heures à se recharger.

6.3 Questions et réponses :

Durant la recharge de la batterie, je sens de la chaleur dans la zone à côté du TouchPad. Est-ce normal ? Ce document peut être modifié sans avertissement préalable !!! Page 6-1 Batterie

Modèle 400M & 700T – Manuel de l’utilisateur La batterie génère de la chaleur durant sa recharge et sa décharge. Rassurezvous, il existe un circuit de protection à l’intérieur de l’ordinateur portable pour éviter toute surchauffe excessive. Vous n’avez donc pas à vous inquiéter. La durée de fonctionnement de ma batterie n’est pas aussi longue qu’elle devrait être. Pourquoi ? La batterie est très sensible à la chaleur environnante et ne peut être chargée à sa capacité maximale que si la température environnante est comprise entre 15 et 25°C (59-77°F). Plus la température ambiante s’écarte de cette plage durant la recharge, plus il y a de risque que la batterie ne soit pas totalement rechargée. Pour être sûr de recharger la batterie à sa capacité maximale, il est conseillé de laisser l’ordinateur refroidir en débranchant l’adaptateur secteur. Attendez alors que l’ordinateur soit totalement refroidi, puis rebranchez l’adaptateur secteur pour déclencher le cycle de recharge. Je n’ai pas utilisé ma batterie de secours pendant plusieurs jours. Bien qu’elle soit totalement rechargée, elle n’avait pas autant de capacité qu’une batterie qui vient d’être rechargée. Pourquoi ? Les batteries sont victimes d’un phénomène d’autodécharge (2à 5% par jour pour les batteries NiMH, et 1% par jour pour les batteries Li-Ion) lorsqu’elles ne sont pas rechargées quotidiennement. Pour être sûr qu’une batterie est chargée à sa capacité nominale, rechargez-la avant de l’utiliser. Laissez toujours la batterie dans son logement à l’intérieur de l’ordinateur portable, et laissez l’adaptateur secteur connecté dans la mesure du possible. Je n’ai pas utilisé ma batterie de secours pendant plusieurs mois. J’ai des problèmes pour la recharger. Si vous laissez votre batterie s’auto-décharger pendant une longue période, disons plus de trois mois, le niveau de voltage de la batterie devient trop faible, et la batterie doit subir une charge en régime lent, ou pré-charge (pour ramener la tension des éléments de la batterie à leur valeur nominale) avant de reprendre automatiquement (pour les batteries Li-Ion uniquement) un cycle de charge normal, appelé charge rapide. La pré-Charge peut durer 30 minutes. La charge rapide ne dure en temps normal que 2 à 3 heures. Lorsque la pré-charge est terminée, les batteries NiMH peuvent présenter certains comportements anormaux durant la charge rapide. Il s’agit d’une caractéristique propre à toutes les batteries rechargeables NiMH. Vous constaterez probablement un arrêt prématuré de la recharge. Après avoir laissé Page 6-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Batterie votre batterie au repos (sans l’utiliser) pendant plusieurs mois, les deux premières recharges (pré-charges) seront relativement brèves, environ 10 minutes, et ces recharges se termineront prématurément ; de plus, l’ordinateur indiquera (de façon incorrecte) que la batterie est totalement chargée. En réalité, la batterie est loin d’être pleinement rechargée. Si cela se produit, retirez la batterie de l’ordinateur, puis remettez-la en place pour lui permettre d’être rechargée à nouveau. Répétez cette opération à plusieurs reprises jusqu’à ce que la batterie soit réellement rechargée à sa capacité normale. Il existe une astuce simple pour savoir si la recharge est ”véritable” ou ”fausse” : Une ”véritable” recharge provoquera un dégagement de chaleur, ce qui n’est pas le cas d’une ”fausse” recharge. 6,4 Contrôle du niveau de la batterie : bouton de test, diodes et alarme Si vous retirez la batterie de son compartiment, vous verrez qu’elle est dotée d’un bouton et de quatre diodes ; chaque diode représente environ 25 % de l’énergie totale disponible. Pour plus de détails, reportez-vous au tableau ci-dessous. Indicateurs à diode nnnn nnno nnoo nooo Diodes allumées Niveau d’énergie

75 %~100 % 50 %~74 % 25 %~49 % 0 %~24 % Les diodes témoins ne s’allument que lorsque vous appuyez sur le bouton de test de la batterie. Lorsque vous relâchez le bouton de test de la batterie, ces diodes s’éteignent. La diode située à l’extrême gauche est de couleur rouge. Selon le type de batterie (Nickel Metal Hydride ou Lithium Ion) qui est utilisé dans votre ordinateur portable, les caractéristiques externes et la position exacte de ces diodes et du bouton de la batterie peuvent varier. Cependant, les règles suivantes s’appliquent dans tous les cas de figure. Batterie FAIBLE 1 Lorsque le niveau de charge de la batterie est descendu à environ 1015% de la pleine capacité, on dit que l’ordinateur portable passe en Ce document peut être modifié sans avertissement préalable !!! Page 6-3 Batterie Modèle 400M & 700T – Manuel de l’utilisateur état de Batterie faible 1. L’ordinateur émettra trois longs bips sonores. L’ordinateur continuera à être alimenté par la batterie, jusqu’à ce que celle-ci atteigne le niveau Batterie faible 2. Batterie FAIBLE 2 Lorsque le niveau de charge de la batterie est descendu à environ 5-10 % de la pleine capacité, on dit que l’ordinateur portable passe en état de Batterie faible 2. Dans ce cas, l’ordinateur émettra un bip en continu. Si le fichier du mode Save-To-Disk a été créé et que le mode veille (Suspend Mode, voir le chapitre 11.6) a été défini comme Save-ToDisk, l’ordinateur passe automatiquement en mise en veille avec sauvegarde des données sur le disque dur (Save-To-Disk). Pour tous détails sur le fichier Save-To-Disk, reportez-vous au chapitre 10.1. Sans ce fichier, vous courez le risque de tomber en panne rapidement. Si vous n’avez pas encore enregistré tous vos fichiers, c’est le moment de le faire. Faute de quoi, toutes les modifications que vous avez effectuées depuis la dernière sauvegarde seront perdues. 6,5 Entretien de la batterie Pour préserver la capacité maximale de la batterie, il est recommandé de laisser de temps en temps l’ordinateur portable fonctionner sur la ou les batteries jusqu’à extinction complète, avant de procéder à une recharge. Pour être sûr d’effectuer une décharge complète de la batterie, déconnectez l’adaptateur secteur et laissez votre ordinateur portable fonctionner sur l’énergie qui reste disponible dans la batterie. Pour accélérer cette décharge, vous pouvez utiliser le plus possible le lecteur de disquettes et le disque dur, et régler l’écran LCD à son maximum de luminosité. Lorsque la batterie est vide, laissez à l’ordinateur portable (et en particulier à la batterie) le temps de refroidir. La température idéale est de l’ordre de 15 à 25°C (59-77°F). Rebranchez ensuite l’adaptateur secteur pour recharger la batterie. 6,6 Consommation électrique Le circuit de contrôle de l’ordinateur portable réduit sa consommation électrique durant le fonctionnement de l’ordinateur. Cette réduction de la consommation électrique est obtenue par un circuit de contrôle des activités, qui réduit la fréquence d’horloge du Page 6-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Batterie microprocesseur et diminue la tension d’alimentation de certains périphériques durant les périodes d’"inactivité" (les périodes pendant lesquelles le système est sous tension, mais aucune activité n’est détectée). En général, cette fonction est activée indépendamment des applications DOS ou Windows. Commutateur du couvercle de l’écran Si l’option LCD Suspend est activée dans le sous-menu Power Setup du BIOS, l’ordinateur entre automatiquement en mode Suspend lorsque vous rabattez l’écran. Pour tous détails sur les modes LCD Suspend et Suspend, reportez-vous au chapitre

Délai d’inactivité du disque dur Suivant les paramètres de délai d’inactivité définis dans la section „ Power Management “ du programme de configuration du BIOS (voir au chapitre 11.6), la rotation du disque dur sera interrompue, afin de diminuer la consommation électrique. En cas d’une demande d’accès au disque dur, celui-ci se remettra automatiquement en route et les accès disque seront mis en attente jusqu’à ce qu’il ait atteint sa vitesse de fonctionnement normale. Le délai de retour à la vitesse de rotation normale varie selon le modèle et la marque du disque dur. Passage en mode veille (Suspend-To-RAM) Il existe trois façons de permettre à l’ordinateur d’entrer en mode veille (Suspend-ToRAM :

• Appuyer sur les touches de fonctions système <Fn> + <F4>. Permettre à l’ordinateur d’effectuer lui-même cette action, en définissant dans le BIOS le paramètre Auto Suspend Time Out et en mettant le mode Suspend(-ToRAM) (voir au chapitre 11.6). Lorsque le mode Suspend est défini comme Suspend(-To-RAM) (voir au Chapitre 11.6,) rabattez l’écran. Lorsque l’ordinateur est dans ce mode, l’alimentation électrique de l’écran LCD est coupée. Seul le contenu de la mémoire vive (RAM) est préservé. Pour „ réveiller “ l’ordinateur du mode Suspend-To-RAM, il vous suffit d’appuyer sur l’une des touches du clavier. Passage en mode Hibernation (Save-To-File) Ce document peut être modifié sans avertissement préalable !!! Page 6-5 Batterie Modèle 400M & 700T – Manuel de l’utilisateur Il existe quatre façons de permettre à l’ordinateur d’entrer en mode Hibernation (SaveTo-File) : Appuyer sur les touches de fonctions système <Fn> + <F5>. Permettre à l’ordinateur d’effectuer lui-même cette action, en définissant dans le BIOS le paramètre Auto Suspend Time Out et en mettant le mode Suspend(-ToFile) (voir au chapitre 11.6). Appuyer sur le bouton de mise sous tension durant moins de quatre secondes.
• L’ordinateur passera automatiquement de lui-même en mode Hibernation (SaveTo-File) s’il entre en mode Batterie FAIBLE 2. Pour plus de détails sur l’état Batterie FAIBLE 2, reportez-vous au chapitre 6.4. Lorsque l’ordinateur passe dans ce mode, toutes les données en mémoire vive et toutes les données d’état de l’ordinateur sont enregistrées dans le fichier Save-To-Disk (reportez-vous au chapitre 10.1). L’ordinateur coupe ensuite l’alimentation électrique à l’ensemble du système. Par la suite, lorsque vous remettez l’ordinateur sous tension, celui-ci revient exactement dans l’état dans lequel il se trouvait lors de la mise hors tension. Note : Note : Pour plus d’informations sur les modes Suspend(-To-RAM) et Save-ToFile, reportez-vous aux chapitres 11.6 et 10.1. Pour plus d’informations sur les touches Fn ou Touches de fonctions système, consultez l’Appendice B. Si le fichier Save-To-File n’a pas été créé, l’ordinateur effectuera en fait un passage en mode Suspend-To-RAM lorsqu’il recevra une demande de passage en mode Save-To-File. 6,7 Réduction de la consommation électrique Bien que votre ordinateur portable comporte d’origine une fonction de préservation de l’énergie électrique, il existe certaines mesures que vous pouvez prendre pour réduire encore plus la consommation : é Utilisez votre ordinateur sur le secteur dès que possible (pour préserver l’autonomie des batteries uniquement). Page 6-6 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur

Batterie Baissez l’intensité de l’éclairage de l’écran LCD. Un écran trop éclairé entraîne une plus grande consommation. Essayez d’utiliser surtout le disque dur ou le lecteur PCMCIA pour lire et écrire des fichiers, plutôt que le lecteur de disquettes. Extraction / insertion de la batterie principale Il est très facile de déposer, remplacer ou remettre en place votre batterie. Avant tout échange de batterie, vérifiez que l’alimentation de l’ordinateur est coupée. Si vous désirez procéder à un échange de batterie pendant que l’ordinateur est sous tension, vérifiez que l’adaptateur secteur est branché, ou enregistrez votre travail à l’aide de la fonction Save-To-Disk. Pour extraire la batterie : Picots du Réplicateur de ports (en option)

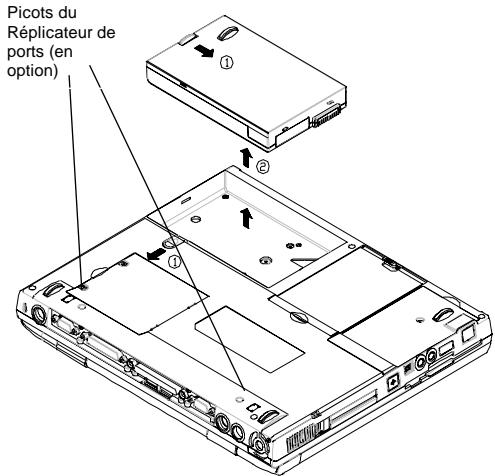

Poussez la poignée vers le bas et la gauche comme indiqué par la flèche 1. Simultanément, poussez l’autre poignée vers le bas et la droite comme indiqué par la flèche 1. Soulevez la batterie comme indiqué par la flèche2. Pour insérer une batterie, reprenez à l’envers les étapes ci-dessus. Ce document peut être modifié sans avertissement préalable !!! Page 6-7 Batterie Modèle 400M & 700T – Manuel de l’utilisateur Cette page est intentionnellement vierge. Page 6-8 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Mémoire vive

Chapitre 7 Mémoire vive

Votre ordinateur portable est équipé d’un sous-ensemble de mémoire vive très facilement configurable. On trouve sur le marché des modules de mémoire vive standard SDRAM S.O. DIMM de 32 Mo, 64 Mo et 128 Mo. Ils vous permettent d’étendre la mémoire de votre ordinateur de 32 Mo jusqu’à 256 Mo. Il existe deux emplacements pour barrettes de mémoire vive : Ils se trouvent tous les deux à la base du circuit imprimé principal. Le tableau ci-dessous indique les configurations de mémoire vive les plus répandues. Mémoire totale 32 Mo 64 Mo 96 Mo 128 Mo 256 Mo Emplacement A 32 Mo 32 Mo 64 Mo 32 Mo 64 Mo 64 Mo 128 Mo Emplacement B Aucune 32 Mo Aucune 64 Mo 32 Mo 64 Mo 128 Mo Modules de mémoire vive SDRAM S.O. DIMM Ce document peut être modifié sans avertissement préalable !!! Page 7-1 Mémoire vive Modèle 400M & 700T – Manuel de l’utilisateur

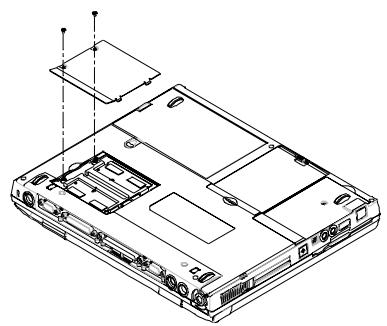

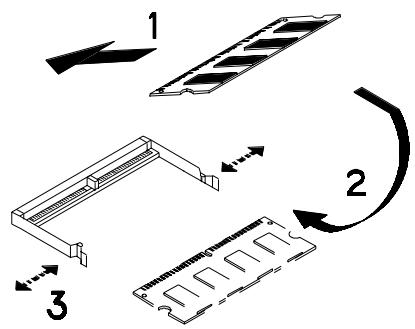

7.1 Extraction / insertion de modules de mémoire vive

Le diagramme de gauche montre l’emplacement des deux logements de barrettes mémoire, ainsi que l’ouverture du compartiment. Le diagramme de gauche montre la procédure d’insertion des modules mémoire dans leurs logements : Lors de l’ insertion, le module doit être présenté avec un angle de 45º par rapport à la carte mère. Poussez doucement le module vers le bas comme indiqué par la flèche 2. Vous entendrez un déclic lorsque le ressort de verrouillage (indiqué par la flèche 3) se mettra en place pour bloquer le module. Page 7-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Lecteur de CD/DVD-ROM

Chapitre 8 Le lecteur de CD/DVDROM

Suivant le modèle d’ordinateur que vous avez acheté, votre ordinateur portable est équipé soit d’un lecteur de CD-ROM (32x max.), soit d’un lecteur de DVD-ROM (8x).

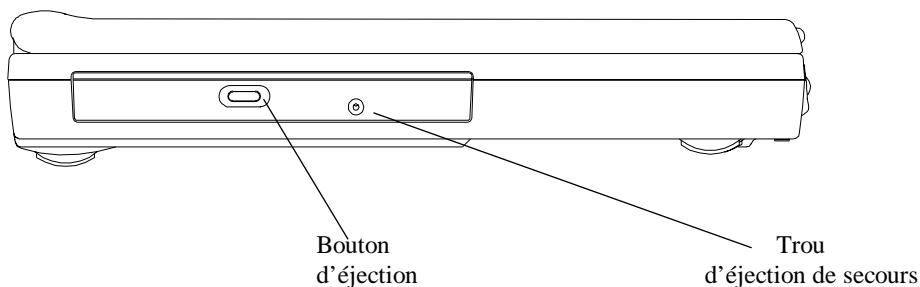

8.1 Le panneau frontal du lecteur de CD / DVD-ROM

Bouton d’éjection Trou d’éjection de secours Panneau frontal du lecteur de CD / DVD-ROM Bouton d’éjection Appuyez sur ce bouton pour ouvrir ou fermer le tiroir du disque. Si vous appuyez sur le bouton Éjection, vous entendrez un cliquetis, et le tiroir s’ouvrira. Trou d’éjection de secours Lorsque l’ordinateur portable est mis hors tension, le bouton d’éjection ne fonctionne pas. En cas de nécessité, pour ouvrir le lecteur de CD-ROM ou de DVD-ROM, vous pouvez insérer une tige de métal (par exemple un trombone déplié, d’un diamètre égal ou inférieur à 1,2 mm) dans ce trou, puis pousser cette tige pour éjecter le disque. Note : Les différents modèles de lecteurs de CD-ROM ou DVD-ROM peuvent avoir des panneaux avant différents. Ce document peut être modifié sans avertissement préalable !!! Page 8-1 Lecteur de CD/DVD-ROM Modèle 400M & 700T – Manuel de l’utilisateur

8.2 Chargement et éjection du disque

Chargement du disque

Appuyez sur le bouton d’éjection du panneau avant pour ouvrir le tiroir du disque. Tirez doucement le tiroir du disque jusqu’à ce qu’il soit totalement ouvert. Placez le disque dans le tiroir, côté imprimé vers le haut. Repoussez doucement le tiroir du disque . Éjection du disque

Appuyez sur le bouton d’éjection du panneau avant pour ouvrir le tiroir du disque. Tirez doucement le tiroir du disque jusqu’à ce qu’il soit totalement ouvert. Retirez le disque dans le tiroir, et replacez-le dans son boîtier de protection. Repoussez doucement le tiroir du disque .

8.3 Entretien des disques CD-ROM et DVD-ROM

Manipulation du disque Lorsque vous sortez un disque de son boîtier de protection et le chargez dans le lecteur, tenez-le par la tranche comme indiqué ci-contre. NE touchez JAMAIS la surface contenant les données (côté sans texte). Pour protéger le disque des éraflures et de la poussière, conservez-le dans son boîtier de protection. Nettoyage d’un disque Pour nettoyer un disque, veillez à toujours l’essuyer depuis le centre vers le bord. N’essuyez surtout pas un disque avec un mouvement de rotation, en frottant dans le sens des aiguilles d’une montre ou en sens inverse. Cela pourrait endommager le disque. Conservez toujours vos disques à l’abri des température et des pressions élevées. Page 8-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Périphériques

Chapitre 9 Périphériques

Vous pouvez raccorder un grand nombre d’accessoires aux ports de votre ordinateur portable. Chaque port est décrit ci-dessous.

9.1 Connecteur PS/2 pour clavier

Votre ordinateur portable comporte un connecteur PS/2 à 6 broches mini DIN. Vous pouvez utiliser ce connecteur pour raccorder un clavier externe ou une souris PS/2.

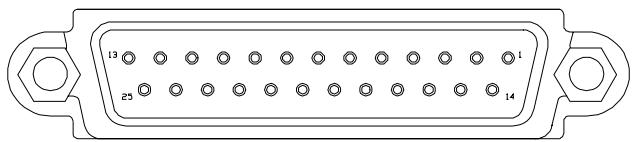

9.2 Port parallèle (LPT)

Le port parallèle, également appelé port imprimante, utilise un connecteur standard type D à 25 broches . Vous pouvez connecter à ce port bidirectionnel un adaptateur réseau de type Pocket LAN, une imprimante ou un périphérique pour port EPP / ECP. Ce port peut être contrôlé par le biais du programme de configuration du BIOS ou directement par les applications. Pour plus de détails, reportez-vous à la section sur le Port parallèle au chapitre 11.6.

9.3 Port série (COM)

Le port série, ou port COM, permet de raccorder à votre ordinateur portable un Fax/Modem, externe une souris sur port série, ou tout autre périphérique au standard RS-232C. Comme ce port est équipé d’un tampon à haute vitesse (compatible 16550), il prend en charge les périphérique série à haute vitesse, tels que les Fax/Modem à 28.8 Kb/s. Ce port est un connecteur série standard, type D à 9 broches. Si votre périphérique utilise un connecteur série de grand format, à 25 broches, demandez un adaptateur 9 broches / 25 broches à votre revendeur. Ce document peut être modifié sans avertissement préalable !!! Page 9-1 Périphériques Modèle 400M & 700T – Manuel de l’utilisateur

Vous pouvez raccordez à ce port un grand nombre de périphériques au standard de l’industrie USB, dont certains sont de jour en plus répandus : souris USB, clavier USB, appareil photo numérique, scanner, etc. 9,5 Connecteur VGA Vous pouvez raccorder un moniteur (CRT) VGA ou Super VGA à l’aide du connecteur VGA standard à 15 broches de type D. L’ordinateur portable vous offre la possibilité d’afficher simultanément l’image sur son écran LCD interne et sur le moniteur externe.

9.6 Connecteur S-Video

Le port S-Video permet de transmettre le signal vidéo à un téléviseur. Les deux normes couleur TV les plus répandues sont les standards NTSC et PAL. Avant de connecter l’ordinateur à un téléviseur, il est conseillé de définir le standard d’affichage dans le champ TV Display de la zone Main Setup du BIOS. Pour plus d’informations, reportezvous au Chapitre 11.3.

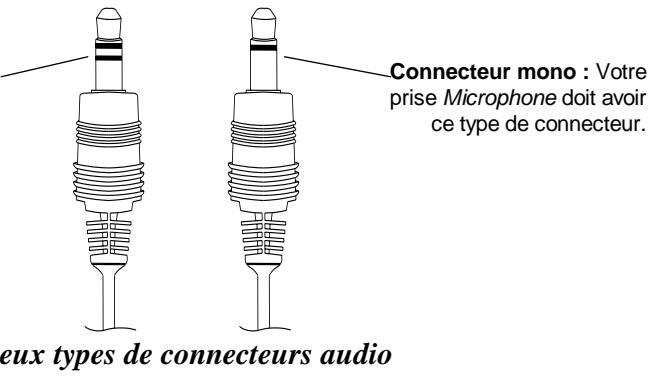

9.7 Connecteurs audio

Votre ordinateur portable possède quatre Jacks audio incorporés, ainsi qu’un bouton de réglage du volume : Mic In (entrée micro) : Vous pouvez connecter un microphone pour enregistrer de la parole, de la musique ou des sons. L’impédance d’entrée est de 30 KOhms ~ 100 KOhms. Earphone (Casque) : Vous pouvez connecter un casque d’écoute, des enceintes amplifiées ou un amplificateur. L’ impédance de sortie est de 8 ohms. Page 9-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Périphériques

Les cartes au standard PCMCIA apportent de nombreuses possibilités à votre ordinateur, en permettant de connecter des périphériques tels que : Fax/Modem, carte mémoire Flash, adaptateurs réseau et adaptateurs SCSI, disque dur, etc. De plus, Windows 95 / 98 / 2000 comporte une prise en charge complète des cartes PCMCIA et reconnaît les cartes ”plug & play” compatibles PCMCIA dès leur insertion. Avant d’insérer une carte dans un emplacement PCMCIA, vous devez cependant être sûr d’avoir installé les pilotes PCMCIA (voir au chapitre 10) livrés avec votre ordinateur portable. Faute de quoi, l’ordinateur peut ne pas être en mesure de détecter la présence d’une nouvelle carte.

Le port IrDA assure la transmission de signaux par infrarouge, et non par le biais d’un câble. Ce mode de fonctionnement vous permet de transférer des données sans aucun câble. Il vous suffit de placer le port FIR des deux appareils concernés (par exemple l’ordinateur portable et une imprimante, pour peu que tous deux soient équipés d’un port infrarouge FIR) face à face et à courte distance (en général : 1 mètre avec un angle de ±15°), et d’exécuter le logiciel IrDA. Les données seront alors transmises entre les deux appareils par faisceaux infrarouge. Ce Port IrDA offre un taux de transmission maximal de 4Mb/s.

Le port Fax/Modem utilise un connecteur RJ11 qui vous permet de raccorder votre ordinateur portable au réseau téléphonique public (RTC) pour diverses utilisations : Internet, émulation de télécopieur, répondeur téléphonique, etc.

9.11 Port pour réseau local Ethernet

Le port pour réseau local Ethernet utilise un connecteur RJ45 qui vous permet de connecter votre ordinateur portable au réseau local en 10Base-T. Ce document peut être modifié sans avertissement préalable !!! Page 9-3 Périphériques Modèle 400M & 700T – Manuel de l’utilisateur

Vous pouvez connecter l’ordinateur à des équipements externes utilisant l’interface standard IEEE 1394 (“Firewire”). Page 9-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur CD-ROM

Chapitre 10 Le CD-ROM des

utilitaires Cet ordinateur portable est conçu pour prendre en charge les dernières versions du système d'exploitation Windows : Windows 98™, Windows NT 4.0™ et Windows 2000TM. Le CD-ROM qui accompagne votre ordinateur portable contient des utilitaires, des pilotes et des programmes pour DOS et différentes versions du système d'exploitation Windows.

10.1 Utilitaires et pilotes pour DOS

Les utilitaires pour DOS dont la liste figure ci-dessous se trouvent dans le répertoire ”DOS” du CD-ROM : Utilitaire de flashage du BIOS de l’ordinateur Utilitaire de flashage du contrôleur de clavier (KBC) Utilitaire de création du fichier Save-To-File Pilote du lecteur de CD-ROM Pilote de DVD-ROM Pilote du Touchpad Pour tous détails sur la façon d’exécuter ces utilitaires, veuillez vous reporter à leurs fichiers ”*.doc” respectifs. Le fichier Save-To-File Pour permettre à l’ordinateur d’être en mesure de passer en mode Save-To-File (sauvegarde sur disque du contenu de la mémoire vive), il faut que le fichier Save-ToFile ait été créé au préalable. Pour tous détails sur la façon d’activer le mode Save-ToFile (hibernation), reportez-vous au chapitre 6.6 et au chapitre 11.6. Lorsqu’il est activé, le mode Save-To-File commence par enregistrer la totalité du contenu de la mémoire vive (mémoire système, mémoire vidéo et état du système) dans ce fichier. Lorsque ce fichier est créé, il utilise systématiquement des secteurs contigus sur le disque dur. La taille totale de cette suite de secteurs contigus doit donc être égale à la somme de la mémoire vive système et de la mémoire vidéo, avec une marge de sécurité. Ce document peut être modifié sans avertissement préalable !!! Page 10-1 CD-ROM Modèle 400M & 700T – Manuel de l’utilisateur En conséquence, si vous augmentez la quantité de mémoire vive de votre ordinateur, vous devez absolument supprimer l’ancien fichier Save-To-File et en créer un nouveau.

10.2 Pilotes et applications pour Windows 98

Au moment de la rédaction de ce mode d’emploi, les applications et pilotes Windows 98 suivants étaient disponibles : Pilote audio Pilote vidéo Pilote du Touchpad Pilote Fax/Modem Application de lecture des DVD Pilote Fax/Modem Combo Pilote réseau local Combo Pilote SpeedStep Ces pilotes se trouvent dans le répertoire “WIN98” du CD-ROM. Pour tous détails sur la façon d’exécuter ces utilitaires, veuillez vous reporter à leurs fichiers “*.doc” respectifs.

10.3 Pilotes et applications pour Windows NT 4.0

Au moment de la rédaction de ce mode d’emploi, les applications et pilotes Windows NT 4.0 suivants étaient disponibles : Pilote vidéo Pilote audio Pilote du Touchpad Pilote Fax/Modem Pilote Fax/Modem Combo Pilote réseau local Combo Page 10-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur CD-ROM Les pilotes pour Windows NT 4.0 se trouvent dans le répertoire “NT40” du CD-ROM. Pour tous détails sur la façon d’exécuter ces utilitaires, veuillez vous reporter à leurs fichiers ”*.doc” respectifs.

10.4 Pilotes et applications pour Windows 2000

Au moment de la rédaction de ce mode d’emploi, les applications et pilotes Windows 2000 suivants étaient disponibles : Pilote vidéo Pilote audio Pilote du Touchpad Pilote Fax/Modem Pilote Fax/Modem Combo Pilote réseau local Combo Les pilotes pour Windows 2000 se trouvent dans le répertoire “Win2000” du CD-ROM. Pour tous détails sur la façon d’exécuter ces utilitaires, veuillez vous reporter à leurs fichiers ”*.doc” respectifs. Ce document peut être modifié sans avertissement préalable !!! Page 10-3 CD-ROM Modèle 400M & 700T – Manuel de l’utilisateur Cette page est intentionnellement vierge. Page 10-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur

Chapitre 11 Configuration de votre

11.1 Logiciel de configuration

Votre ordinateur portable peut être aisément configuré en fonction de vos besoins personnels. Le programme de configuration du BIOS, SETUP, vous permet de définir et modifier les paramètres standard et avancés, ainsi que les fonctions de gestion de l’énergie. Les informations système sont conservées dans une mémoire CMOS spéciale, alimentée par sa propre batterie. C’est grâce à elle que vos paramètres, la date et l’heure, etc., sont préservés lorsque l’appareil est éteint. Ce logiciel de configuration est parfois appelé CMOS Setup, BIOS Setup, ou tout simplement SETUP. Note : Le programme SETUP ne peut être activé qu’en appuyant sur la touche <F2> lors de l’initialisation de l’ordinateur. Il est conseillé de suivre la procédure suivante immédiatement après avoir mis à jour ou reprogrammé votre BIOS: Appuyez sur <F2> lors de l’initialisation de l’ordinateur pour activer le programme SETUP.

• Choisissez l’option Auto Configuration with Defaults (Configuration automatique avec paramètres par défaut). Appuyez sur la touche Entrée, puis répondez ”Y” et appuyez à nouveau sur la touche Entrée. Choisissez l’option Save Settings and Exit pour enregistrer les paramètres avant de quitter, puis appuyez sur la touche Entrée. Répondez par “Y” et appuyez sur la touche Entrée.
• L’ordinateur redémarre automatiquement. Appuyez sur <F2> lors de l’initialisation de l’ordinateur pour activer le programme SETUP.
• Vous pouvez maintenant personnaliser le BIOS en fonction de vos besoins personnels. Ce document peut être modifié sans avertissement préalable !!! Page 11-1 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur Pour tous détails sur la configuration du BIOS, lisez le chapitre suivant. Note : Pour toutes informations sur la mise à jour du BIOS, contactez le revendeur de votre ordinateur portable.

11.2 Exécution de l’utilitaire Setup

Voici l’écran d’accueil qui s’affiche lorsque vous exécutez le programme Setup.

AMIBIOS HIFLEX ENGLISH SETUP - VERSION 1.19

(C)2000 American Megatrends, Inc. All Rights Reserved BIOS Revision 700A_A0x Standard CMOS Setup Advanced CMOS Setup System Security Setup Power Management Setup Boot Device Setup Peripheral Setup Auto Configuration with Defaults Save Settings and Exit Exit Without Saving Standard CMOS setup for changing time, date, hard disk type, etc. ESC: Exit ↑↓: Sel F3/F4:Color F10:Save & Exit Dans la suite de ce document, il sera fait référence à cet écran d’accueil comme l’écran d’entrée de Setup. Vous trouverez dans les pages qui suivent des détails sur les principaux sous-menus (options). Déplacements au sein de l’utilitaire SETUP Pour vous déplacer au sein des différents éléments et champs, ou pour passer d’un sousmenu à un autre, utilisez les touches fléchées ↑, ↓, ← et →. Pour modifier le contenu d’un champ, appuyez sur les touches PgUp et PgDn. Lorsque vous sélectionnez un élément, cet élément est mis en surbrillance (sur fond gris) et une brève explication Page 11-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur s’affiche dans le bas ou dans le côté droit de l’écran. Voici les touches les plus fréquemment utilisées: Un appui sur la touche <F3>, <F4> modifie la couleur de l’écran. Un appui sur la touche <F10> permet d’enregistrer les modifications et de quitter le programme.

• Un appui sur la touche [Echap] (Esc) vous ramène à l’écran d’entrée de Setup si vous vous trouvez dans un sous--menu. Si vous vous trouvez déjà dans l’écran d’entrée de Setup, un appui sur la touche [Echap] vous permettra de quitter le programme Setup.

11.3 Configuration CMOS Standard

Voici l’écran qui s’affiche lorsque vous entrez dans le menu de configuration Standard CMOS Setup :

AMIBIOS SETUP - STANDARD CMOS SETUP

(C)2000 American Megatrends, Inc. All Rights Reserved Date(mm/dd/yyyy): Sat Nov 06, 1999 Base Memory : 64 MB Time(hh/mm/ss) : 11:13:47 Floppy Drive A: 1.44 MB 3½ LBA Blk PIO 32Bit Type Size Cyln Head Wpcom Sec Mode Mode Mode Mode Pri Master : Auto 11513 On On Auto On Sec Master : Auto CD/DVD On Off Auto On Boot Sector Virus Protection Disabled Month: Jan - Dec ESC: Exit ↑↓: Sel Day: 01 - 31 PgUp/PgDn: Modify Year: 1901 - 2099 F3/F4: Color Date and Time (Date et heure) : Servez-vous des touches fléchées ← et → pour vous déplacer parmi ces champs et en modifier les valeurs. Utilisez les touches PgUp et PgDn pour modifier les valeur. Ce document peut être modifié sans avertissement préalable !!! Page 11-3 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur Floppy Drive A (lecteur de disquettes A) : Ce champ comporte deux options : 1.44 MB 3½ et Not Installed (non installé). En principe, conservez toujours la valeur 1.44 Mo 3½. Pri Master et 32Bit Mode (Canal primaire IDE maître et Mode 32 bits) En règle générale, pour Pri Master, il est conseillé de conserver la valeur par défaut, ”Auto”, pour permettre au système de détecter automatiquement le périphérique IDE installé dans l’ordinateur. Pour de meilleures performances, vous pouvez choisir l’option On pour 32 Bit Mode. Sec Master et 32 Bit Mode (Canal secondaire IDE maître et Mode 32 bits) : Pour Sec Master, il est conseillé de conserver la valeur par défaut, ”Auto”, pour permettre au système de détecter automatiquement le lecteur de CD-ROM ou de DVDROM installé dans l’ordinateur . Pour de meilleures performances, vous pouvez choisir l’option On pour 32 Bit Mode. Boot Sector Virus Protection (protection du secteur de démarrage contre les virus) : Ce champ comporte deux options : Disabled et Enabled (Désactivé / Activé). Il est conseillé de choisir l’option Enabled pour protéger le secteur de démarrage du disque dur contre les virus. Page 11-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur

11.4 Configuration CMOS avancée

Voici l’écran qui s’affiche lorsque vous entrez dans le menu de configuration Advanced CMOS Setup :

AMIBIOS SETUP - ADVANCED CMOS SETUP

(C)2000 American Megatrends, Inc. All Rights Reserved Video out Type NTSC Select the appropriate Video LCD Panel View Expansion On Standard for your country. ‘NTSC’ is for USA/Japan, and ‘PAL” is for Internal Mouse Enabled Europe. Suspend Warning Tone Enabled Intel(R)SpeedStep(TM)Technology Automatic ESC: Exit ↑↓: Sel PgUp/PgDn: Modify F3/F4: Color Video Out Type (Type de sortie vidéo) : Ce champ comporte deux options : NTSC et PAL. Sélectionnez le type de système de codage couleur, NTSC ou PAL, en usage dans votre pays. NTSC est principalement utilisé en Amérique du Nord et au Japon. Le standard PAL est le standard le plus utilisé en Europe. LCD Panel View Expansion (Adapter l’image à la taille de l’écran) : Ce champ comporte deux options : On (Activé) et Off (désactivé) Si cette option est désactivée et si la résolution de l’ordinateur est définie comme 640x480, l’image ne remplira qu’une partie de l’écran. Par contre, si cette option est activée et si la résolution de l’ordinateur est définie comme 640x480, l’image sera agrandie pour remplir la totalité de l’écran. Toutefois, la qualité du texte et des images résultant de cet agrandissement peut s’avérer médiocre. Ce document peut être modifié sans avertissement préalable !!! Page 11-5 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur Internal Mouse (Dalle tactile) : Ce champ comporte deux options : Enabled et Disabled (Activé / Désactivé). En principe, conservez la valeur Enabled. Suspend Warning Tone (Signal d’avertissement de passage en mode Suspend) : Ce champ comporte deux options : Enabled et Disabled (Activé / Désactivé). Il est conseillé de laisser cette option activée pour permettre à l’ordinateur d’émettre un signal sonore pendant et avant de passer en mode veille (suspend). Intel (R) SpeedStep (TM) Technology (Activation de la technologie SpeedStep ™) : Ce champ comporte trois options : Automatic, Disabled, and Battery opt. (Automatique, Désactivé et Batterie). Cette fonctionnalité d’économie d’énergie d’avantgarde est prise en charge par les plus récents microprocesseurs SpeedStep d’Intel (Pentium III 600/650/700/750 MHz), dont la fréquence d’horloge peut passer de vitesse nominale à vitesse réduite selon le tableau ci-dessous : Processeur Intel Pentium III SpeedStep 600 MHz Pentium III SpeedStep 650 MHz Pentium III SpeedStep 700 MHz Pentium III SpeedStep 750 MHz vitesse normale 600 MHz 650 MHz 700 MHz 750 MHz vitesse réduite 500 MHz 500 MHz 550 MHz 600 MHz Selon la façon dont l’ordinateur est alimenté (secteur ou batterie), le processeur SpeedStep changera de vitesse de fonctionnement en fonction des options suivantes : Options Automatic Disabled (désactivé) Battery Opt. (batterie) Page 11-6 Sur adaptateur secteur vitesse normale vitesse réduite vitesse réduite Ce document peut être modifié sans avertissement préalable !!! Sur batterie vitesse réduite vitesse réduite vitesse réduite Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur

11.5 Configuration de la sécurité

Voici l’écran qui s’affiche lorsque vous entrez dans le menu de configuration System Security Setup :

AMIBIOS SETUP - SYSTEM SECURITY SETUP

(C)2000 American Megatrends, Inc. All Rights Reserved Change Supervisor Password Press Enter If supervisor password is entered, the system requires the supervisor Change User Password Press Enter password to enter this Setup utility. Boot Password Required No Pressing Ctrl-Alt-Backspace locks up Resume Password Required No the keyboard until the password is entered. The Cap Lock and Scroll Lock LEDS will flash in sequence while waiting for the user to enter a password. ESC: Exit ↑↓: Sel PgUp/PgDn: Modify F3/F4: Color Change Supervisor Password (Mot de passe Superviseur) : Le mot de passe Superviseur permet d’accéder : à l’utilitaire de configuration du BIOS, SETUP. à l’ordinateur durant son initialisation, si l’option Boot Password (voir ci-dessous, au Chapitre 11.5) est activée. au mode éveil lorsque l’ordinateur est en mode Suspend (veille, voir Option Suspend au Chapitre 11.6), si l’option Resume Password (mot de passe d’éveil, voir au Chapitre 11.5) est activée. au déverrouillage du clavier, si celui-ci a été verrouillé à l’aide de la combinaison de touches Ctrl-Alt-Backspace. Change User Password (Mot de passe Utilisateur) : Le mot de passe Utilisateur permet d’accéder : à l’ordinateur durant son initialisation, si l’option Boot Password (voir ci-dessous, au Chapitre 11.5) est activée. Ce document peut être modifié sans avertissement préalable !!! Page 11-7 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur

au mode éveil lorsque l’ordinateur est en mode Suspend (veille, voir Option Suspend au Chapitre 11.6), si l’option Resume Password (mot de passe d’éveil, voir au Chapitre 11.5) est activée. au déverrouillage du clavier, si celui-ci a été verrouillé à l’aide de la combinaison de touches Ctrl-Alt-Backspace. Boot Password Required (Mot de passe au démarrage) : Ce champ comporte deux options : Yes / No (Oui/Non) Si cette option est activée (Yes) et si le mot de passe Superviseur (Supervisor Password) et / ou le mot de passe Utilisateur (User Password) ont été activés, l’ordinateur demandera un mot de passe au démarrage. Vous devrez alors taper l’un des deux mots de passe. Resume Password Required (Mot de passe au réveil) : Cette option ne peut être définie que si l’option Boot Password (Mot de passe au démarrage) a été activée. Ce champ comporte deux options : Yes / No (Oui/Non) Si cette option est activée (Yes) et si le mot de passe Superviseur (Supervisor Password) et / ou le mot de passe Utilisateur (User Password) ont été activés, l’ordinateur demandera un mot de passe avant de pouvoir être „ réveillé “ du mode hibernation (voir Option Suspend au Chapitre 11 .6). Vous devrez alors taper l’un des deux mots de passe. Page 11-8 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur

11.6 Configuration de la gestion de l’alimentation

Voici l’écran qui s’affiche lorsque vous entrez dans le menu de configuration Power Management Setup :

AMIBIOS SETUP – POWER MANAGEMENT SETUP

(C)2000 American Megatrends, Inc. All Rights Reserved Power Switch Power Button Use ‘Power Button’ to power the system On or Off. Use ‘Sleep Button’ Power Management Under AC Power Off to enter or resume from suspend mode. Power Saving Level Off Hard Disk Time-out Off Video Time-out Off Standby Time-out Off Auto Suspend Time-out Off LCD Suspend Disabled Suspend Option Suspend Auto Save To File Disabled Wake Up Alarm Disabled Resume Alarm Time Off ESC: Exit ↑↓: Sel PgUp/PgDn: Modify F3/F4: Color Power Switch (Commutateur de mise sous tension) : Ce champ comporte deux options : Power Button (Mise sous tension) et Sleep Button (Mise en veille). Ce champ permet de programmer le fonctionnement de l’interrupteur de mise sous tension (voir Chapitre 2.6 et Chapitre 2.2). Si ce champ est défini sur Power Button, l’interrupteur se comportera de façon normale (mise en /hors service). Si ce champ est défini sur Sleep Button, il existe quatre scénarios possibles : Si l’interrupteur est pressé en continu pendant 4 secondes ou plus, l’ordinateur est mis hors tension. Si l’interrupteur est pressé pendant moins de quatre secondes et que l’option Suspend Option est définie sur Suspend ou STR, lorsque l’ordinateur fonctionne : l’ordinateur passera en mode Suspend-To-RAM; dont il sortira en cas d’appui sur l’interrupteur. Ce scénario ne s’applique qu’au mode APM de Windows NT et Windows 98. Ce document peut être modifié sans avertissement préalable !!! Page 11-9 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur

Si l’interrupteur est pressé pendant moins de quatre secondes et que l’option Suspend Option est définie sur STF, lorsque l’ordinateur fonctionne : l’ordinateur passera en mode Suspend-To-File (STF) (hibernation), en registrant sur le disque dur la mémoire vive et l’état du système. Il sortira de ce mode en cas d’appui sur l’interrupteur. Ce scénario ne s’applique qu’au mode APM de Windows NT et Windows 98. Si l’interrupteur est pressé pendant moins de quatre secondes et que l’ordinateur est en mode STR ou STF, l’ordinateur sortira de l’un de ces deux modes de mise en veille. L’éveil du mode STR est immédiat. L’éveil du mode STF prend un certain temps. Lorsqu’il est en mode STF, l’ordinateur semble éteint. Note : Pour connaître l’emplacement exact de l’interrupteur de mise sous tension, reportez-vous au diagramme du chapitre 2.2. Pour tous détails sur l’option Suspend Option, reportez-vous au chapitre 11.6. Pour tous détails sur les modes Suspend (STR) et STF, ainsi que pour une comparaison entre les modes de gestion de l’alimentation APM et ACPI, reportez-vous au chapitre

6.6 et au chapitre 6.7.

Note : Dans les systèmes d'exploitation dotés du mode de gestion ACPI (Windows 98 ACPI et Windows 2000), le type de mise en veille de l’ordinateur est déterminé par le paramétrage interne du système d'exploitation. Power Management Under AC Power (Gestion d’énergie en alimentation par le secteur) : Ce champ comporte deux options : Off (Désactivé) et On (Activé) Lorsque l’ordinateur fonctionne sur le secteur, la gestion de l’énergie n’est pas d’une importance capitale. C’est pourquoi vous pouvez laisser cette option désactivée ; dans ce cas, les fonctions de désactivation de divers périphériques au-delà d’un certain délai d’inactivité seront sans effet tant que l’ordinateur sera alimenté par le secteur. Si vous activez cette option, la gestion d’énergie sera identique quel que soit le type d’alimentation de l’ordinateur. Power Saving Level (Niveau d’économie d’énergie) : Ce champ comporte quatre options : Off (Désactivée), Custom (Personnalisée), High Perform (Meilleures performances) et Longest Life (Meilleure autonomie). Le paramétrage de ce champ contrôle le paramétrage des champs suivants : CPU Speed Page 11-10 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur Control, Hard Disk Time-out, Video Time-out, Standby Time-out et Auto Suspend Time-out. Si Power Saving Level est désactivé, tous les délais paramétrés à l’aide de ces champs seront également désactivés. L’option Longest Life (Meilleure autonomie) paramètre ces délais sur une valeur plus faible que l’option High Perform (Meilleures performances). En d’autres termes, l’ordinateur peut alors fonctionner sur batterie plus longtemps qu’avec l’option High Perform. Custom (Personnalisée) présente un modèle de paramétrage de la gestion de l’énergie. Ce modèle est destiné à vous servir de base pour personnaliser les paramètres d’arrêt des périphériques. Si votre ordinateur fonctionne en mode APM (Advanced Power Management), vous pouvez, pendant son utilisation, activer tour à tour ces quatre niveaux de gestion de l’énergie en appuyant à plusieurs reprises sur la combinaison de touches <Fn><F7>. L’avantage de l’utilisation des touches <Fn><F7> réside dans le fait que vous n’avez pas à activer le paramétrage du BIOS pour passer d’un niveau à l’autre. De plus, la combinaison de touches <Fn><F7> fonctionne en cycle, ce qui vous permet de revenir au réglage original en appuyant à plusieurs reprises sur ces touches. Les bips sonores suivants sont émis lorsque vous passez d’un niveau à l’autre : Niveau d’économie d’énergie : Off (éteint) Custom (Personnalisé) High Perform (Meilleures performances) Longest Life (Meilleure autonomie) Signal sonore 1 bip 2 bips 3 bips 4 bips Pour plus d’informations sur les modes APM et ACPI, reportez-vous au chapitre 6.7. Hard Disk Time Out (Délai d’arrêt du disque dur) : Cette valeur ne peut être définie que si l’option Power Saving Level est réglée sur Custom (Personnalisée). Elle permet de choisir le délai après lequel le disque dur s’arrêtera s’il n’y a pas eu d’accès en lecture ou écriture durant ce délai. Le temps exact nécessaire pour que le disque dur retrouve sa vitesse de rotation normale lorsqu’il est remis en route dépend du modèle et du constructeur, mais il est de l’ordre de 3 à 5 secondes. Si vous ne voulez pas subir des délais lors de l’enregistrement ou de l’ouverture d’un fichier, vous pouvez paramétrer ce champ sur Off. Video Time-out (Délai d’extinction de l’écran) : Ce document peut être modifié sans avertissement préalable !!! Page 11-11 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur Cette valeur ne peut être définie que si l’option Power Saving Level est réglée sur Custom (Personnalisée). Elle permet de choisir le délai après lequel l’écran s’éteindra s’il n’y a pas eu d’activité clavier ou souris durant ce délai. Toute activité du clavier ou de la souris provoquera la réapparition immédiate de l’affichage. Standby Time-out (Délai de mise en veille) : Cette valeur ne peut être définie que si l’option Power Saving Level est réglée sur Custom (Personnalisée). Elle permet de choisir le délai après lequel l’ordinateur passera en veille s’il n’y a pas eu d’activité durant ce délai. En mode Standby, l’écran s’éteint. Toute activité du clavier ou de la souris provoquera la remise en marche immédiate de l’ordinateur. Auto Suspend Timeout : (Délai de mise en sommeil automatique) Cette valeur ne peut être définie que si l’option Power Saving Level est réglée sur Custom (Personnalisée). Elle permet de choisir le délai après lequel l’ordinateur passera dans l’un des modes de mise en sommeil, selon le réglage de l’option Suspend (voir ci-dessous). L’option Suspend Option offre deux possibilités : Suspend (également appelé STR, Suspend-to-Ram) et STF (Suspend-to-File). LCD suspend (Suspension écran) : Ce champ comporte deux options : Disabled et Enabled (Désactivé / Activé). Si cette option est désactivée, lorsque vous rabattez le couvercle de l’écran, l’ordinateur entre dans le type de mode de mise en sommeil déterminé par le paramétrage de Suspend Option. L’option Suspend Option offre deux possibilités : Suspend (également appelé STR, Suspend-to-Ram) et STF (Suspend-to-File). Suspend Option (Option de mise en sommeil) : Ce champ comporte deux options : Suspend et STF. Suspend est également appelé STR, Suspend-to-Ram. STF signifie Suspend-To-File (sauvegarde des données de la mémoire vive dans un fichier), et est également appelé hibernation. Lorsque l’ordinateur est en mode STF, il ne consomme pas plus que s’il était éteint. Quant au mode STR, il consomme plus d’énergie que le mode STF, mais beaucoup moins que lorsque l’ordinateur est en mode veille (Standby). Le „ réveil “ est identique pour les modes STR et STF, en appuyant sur l’interrupteur de mise sous tension. Toutefois, le réveil du mode STF est nettement plus long que depuis le mode STR. Auto Save To File (Sauvegarde automatique dans un fichier) : Ce champ comporte deux options : Disabled et Enabled (Désactivé / Activé). Lorsque l’option Enabled est activée, l’ordinateur passe automatiquement en mode Save-ToFile (STF) (Sauvegarde dans un fichier) lorsqu’il est resté en mode Suspend-To-RAM (STR) depuis 30 minutes. Page 11-12 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur Wake Up Alarm/Resume Alarm Time (Réveil / heure de réveil) : Ces deux options fonctionnent en coordination. Il existe deux options dans le champ Wake Up Alarm : Disabled et Enabled (Désactivé / Activé). Il ne vous est possible de définir la valeur du champ Resume Alarm Time que si vous avez d’abord défini le champ Wake Up Alarm sur Enabled. Par exemple, lorsque ces deux champs sont respectivement définis sur Enabled et 08:00 AM, le système se „ réveillera “ du mode Suspend (Suspend-To-RAM ou STF) et reprendra son fonctionnement normal à 08:00:00. Le délai nécessaire au retour de fonctionnement complet est quelque peu plus long pour le mode STF que pour le mode STR. Note : Les paramètres de la section Power Management Setup ne sont pas pris en compte sous les systèmes d'exploitation utilisant ACPI : Windows 98 en mode ACPI et Windows 2000.

11.7 Configuration du périphérique d’initialisation

Voici l’écran qui s’affiche lorsque vous entrez dans le menu de configuration Boot Device Setup :

AMIBIOS SETUP - BOOT DEVICE SETUP

(C)2000 American Megatrends, Inc. All Rights Reserved Quick Boot Enabled “Enabled” allows the system to skip part of test during system is booting. Silent Boot Enabled Boot Display Device Simul. Mode BootUp Num-Lock Off 1st Boot Device CD/DVD 2nd Boot Device Floppy 3rd Boot Device 1st IDE-HDD Try Other Boot Devices Yes ESC: Exit ↑↓: Sel PgUp/PgDn: Modify F3/F4: Color Ce document peut être modifié sans avertissement préalable !!! Page 11-13 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur Quick Boot (Initialisation rapide) : Ce champ comporte deux options, Enabled (Activé) et Disabled (Désactivé). Enabled autorise l’ordinateur à ne pas effectuer une partie du test d’initialisation (POST, Power On Self Test) au démarrage. Silent Boot (Démarrage discret) : Ce champ comporte trois options, Enabled (Activé), Disabled (Désactivé) et Black (Écran noir). Avec l’option Enabled, le logo MAXDATA est affiché durant l’initialisation de l’ordinateur. Sinon, c’est un écran vierge qui sera affiché. Cet écran „ noir “ apparaîtra durant environ 20 secondes, et il semblera que l’ordinateur ne répond plus. L’écran de l’option „ Disable “ est presque identique à celui de l’option „ Black “. Boot Display Device: (Périphérique d'affichage à l’initialisation) Ce champ comporte trois options : Simul. Mode (Simultané), LCD Only (LCD uniquement) et CRT Only (Moniteur uniquement). Comme les noms de ces options l’indiquent, dans les modes LCD Only et CRT Only, l’ordinateur démarre avec uniquement l’un de ces deux types d’écran activé. Lorsque l’option Simul. Mode est activée, l’écran de l’ordinateur portable et le moniteur externe sont tous deux activés au démarrage (si un moniteur est connecté à l’ordinateur). BootUp Num-Lock (Verrouillage l’initialisation) :

pavé numérique dès Ce champ comporte deux options : Off (Désactivé) et On (Activé) Si vous désirez que l'ordinateur soit automatiquement en mode Num-Lock (pavé numérique activé) au démarrage, choisissez l'option On pour ce champ. Boot Device (Périphérique de démarrage) : Ce champ comporte cinq options : Disabled (désactivé), IDE HDD (disque dur), Floppy (lecteur de disquette), CD/DVD et Network (réseau). Par prudence, il est conseillé de garder CD/DVD comme premier périphérique de démarrage. 2nd Boot Device (2e périphérique de démarrage) : Ce champ comporte quatre options : Disabled (désactivé), IDE HDD (disque dur), Floppy (lecteur de disquette) et CD/DVD. En général, il est conseillé d’utiliser Floppy comme second périphérique de démarrage. 3rd Boot Device (3e périphérique de démarrage) : Ce champ comporte quatre options : Disabled (désactivé), IDE HDD (disque dur), Floppy (lecteur de disquette) et CD/DVD. Normalement, il est conseillé d’indiquer le disque dur (IDE HDD) comme troisième périphérique de démarrage. Try Other Boot Devices (Essayer à partir d’autres périphériques) : Page 11-14 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T Manuel de l’utilisateur Configuration de votre ordinateur Ce champ comporte deux options : Yes et No. Si Yes a été sélectionné et si les trois périphériques (Boot Devices) précédents échouent à initialiser l’ordinateur, celui-ci essaiera de démarrer à partir d’autres périphériques, tels qu’une carte réseau ou un périphérique SCSI connecté par la carte PCMCIA.

11.8 Configuration des périphériques

Voici l’écran qui s’affiche lorsque vous entrez dans le menu de configuration Peripheral Setup :

AMIBIOS SETUP - PERIPHERAL SETUP

( C ) 1998 American Megatrends, Inc. All Rights Reserved Internal Hard Drive Enabled OnBoard Serial Port1 Auto OnBoard Parallel Port1 ECP Available Options: Enable Disabled ESC: Exit ↑↓: Sel Internal Hard Drive (Disque dur interne) : Ce champ comporte deux options : Enabled et Disabled (Activé / Désactivé). En principe, conservez la valeur Enabled. Onboard Serial Port1 (Port série COM1 intégré) : Ce champ comporte deux options : Auto et Disabled (Auto / Désactivé). En principe, conservez la valeur Auto. Onboard Parallel Port1 (Port parallèle LPT1 intégré) : Ce champ comporte trois options : Normal, EPP et ECP. En principe, conservez la valeur ECP. Ce document peut être modifié sans avertissement préalable !!! Page 11-15 Configuration de votre ordinateur Modèle 400M & 700T – Manuel de l’utilisateur

11.9 Configuration automatique avec les paramètres par

défaut Le mini-menu „Auto Configuration With Defaults “ vous permet de recharger les paramètres par défaut du BIOS.

Si vous rechargez les paramètres de configuration par défaut, les changements que vous pouvez avoir effectués et enregistrés au préalable seront perdus.

11.10 Save Settings and Exit (Enregistrer les

changements et quitter) Ce mini-menu vous permet d’enregistrer les changements avant de quitter le programme SETUP. Si vous avez effectué des changements dans le paramétrage de l’ordinateur, utilisez cette option. Faute de quoi les changements ne seront pas préservés.

11.11 Exit Without Saving (Quitter sans enregistrer les

changements) Ce mini-menu vous permet de quitter le programme SETUP sans enregistrer les changements. Si vous avez effectué des changements dans le paramétrage de l’ordinateur, mais ne voulez pas enregistrer ces changements, utilisez cette option. Page 11-16 Ce document peut être modifié sans avertissement préalable !!! Appendice A Modèle 400M & 700T – Manuel de l’utilisateur Appendice A - Connecteurs et brochage A.1 Connecteur pour clavier ou souris PS/2 Broche

Affectation Données clavier Non connectée Masse Broche

Affectation +5V Horloge clavier Non connectée A.2 Connecteur imprimante (port parallèle) Broche

Ce document peut être modifié sans avertissement préalable !!! Affectation MASSE MASSE MASSE MASSE MASSE MASSE MASSE Page A-1 Appendice A Modèle 400M & 700T – Manuel de l’utilisateur A.3 Connecteur du port de communication (COM1, port série) Broche

Affectation USBP0MASSE A.6 Connecteur du moniteur VGA Broche

Affectation MASSE MASSE MASSE N.C. MASSE Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice A A.6 Connecteur Modem/Téléphone (RJ11) Broche

Affectation TIP RING A.7 Connecteur réseau (RJ45) Broche

Affectation MASSE RXMASSE MASSE Ce document peut être modifié sans avertissement préalable !!! Page A-3 Appendice A Modèle 400M & 700T – Manuel de l’utilisateur A.8 Connecteur S-Video Broche

A.9 connecteur IEEE 1394 Broche

Affectation TPA0 TPA0# Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice B Appendice B - Touches de fonctions système Pour utiliser les touches de fonctions système, appuyez sur la touche <Fn> et maintenez-la enfoncée tout en appuyant sur l’une des touches décrites ci-dessous (dépend du système d’exploitation) : Touche de raccourci Messagerie Internet Vous pouvez programmer ce raccourci pour activer un programme de messagerie par l’Internet. Touche de raccourci Messagerie Vous pouvez programmer ce raccourci pour activer un programme de messagerie. Touche de raccourci CD Audio Vous pouvez programmer ce raccourci pour activer un programme de lecture de CD audio. Touche de raccourci Passage en mode sommeil (Suspend-ToRAM) Appuyez sur cette touche pour mettre l’ordinateur en mode Suspend-To-Ram (mise en veille avec sauvegarde des données en mémoire vive). Pour tous détails sur le mode Suspend-To-RAM, reportez-vous aux chapitres 6.6 et 11.6. Touche de raccourci Passage en mode hibernation (Suspend-ToDisk) Appuyez sur cette touche pour mettre l’ordinateur en mode Suspend-To-Disk (mise en veille avec sauvegarde des données sur le disque dur). Pour tous détails sur le mode Suspend-To-Disk, reportez-vous aux chapitres 6.6 et 11.6. Touche de raccourci Bascule LCD/Moniteur Pressez cette touche pour basculer l’affichage entre LCD seulement, CRT (moniteur) seulement, LCD/CRT simultanément et TV seulement. Ce document peut être modifié sans avertissement préalable !!! Page B-1 Appendice B Modèle 400M & 700T – Manuel de l’utilisateur Touche de raccourci Diminution de contraste Pressez cette touche pour diminuer le contraste de l’écran DSTN (LCD). Touche de raccourci Augmentation de contraste Pressez cette touche pour augmenter le contraste de l’écran DSTN (LCD). Touche de raccourci Diminution de luminosité Pressez cette touche pour diminuer la luminosité de l’écran LCD. Touche de raccourci Augmentation de luminosité Pressez cette touche pour augmenter la luminosité de l’écran LCD. Touche de raccourci Diminution de volume Pressez cette touche pour diminuer le volume sonore. Touche de raccourci Augmentation de volume Pressez cette touche pour augmenter le volume sonore. Page B-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice C Appendice C - Glossaire ACPI Advanced Configuration Power Interface. Standard récent de gestion de l’énergie développé par Microsoft, Intel et Toshiba. APM Advanced Power Management. Fonctions de gestion de l’énergie au niveau du fonctionnement et des applications. Votre ordinateur portable est totalement compatible avec ce standard. BIOS Basic Input Output System. Microcode contenant les opérations élémentaires afférentes au fonctionnement du matériel, par exemple les interactions avec les unités de disquette, les disques durs et le clavier. Le programme de configuration du BIOS est appelé Setup. Pour modifier les paramètres du BIOS, appuyez sur <F2> durant la mise en route de l’ordinateur. Pour plus d’informations, voir le chapitre 11. BIT Unité binaire (Binary Digit) Chiffre binaire (0 ou 1), la plus petite unité d’information utilisée dans un ordinateur. Il faut 8 bits pour faire un octet. BOOT Séquence de chargement d’un programme ou d’un système d’exploitation en mémoire centrale. BUS Dispositif de transfert des informations entre différents périphériques. BYTE / Octet 8 bits. 1 024 octets représentent 1 Ko. Un million d’octets représentent un mégaoctet, ou Mo. CACHE Type de mémoire extrêmement rapide, dans lequel le CPU peut temporairement placer des données pour éviter d’accéder au disque dur et au lecteur de disquettes. Il existe un cache primaire incorporé au microprocesseur, et un cache externe de 512 Ko pour améliorer les performances de votre ordinateur portable. CD-ROM Compact Disc-Read Only Memory. Un CD-ROM n’est enregistrable qu’une seule fois, et peut conserver jusqu’à 640 Mo de données. CMOS Complementary MetalOxide Semi-conductor. Portion de mémoire non volatile de très faible consommation, et qui ne perd pas son contenu même si l’ordinateur est hors tension ; le code du BIOS est sauvegardé en CMOS. CPU Central Processing Unit (Microprocesseur). Votre ordinateur portable est équipé d’un CPU Pentium®. CRT Cathode Ray Tube (Moniteur à tube cathodique). Nom normal d’un moniteur externe. Ce document peut être modifié sans avertissement préalable !!! Page C-1 Appendice C Modèle 400M & 700T – Manuel de l’utilisateur DMA Direct Memory Access (Accès direct en mémoire). Votre disque dur) pour son utilisation par un système d'exploitation. Le ordinateur portable gère deux DMA, et tous deux peuvent être utilisés en même temps. formatage efface toutes les données contenues sur le support. HDD (Disque dur) DOS Disk Operating System. (ancien) système d’exploitation pour PC DRAM Dynamic Random Access Memory, mémoire vive dynamique, également appelée RAM. DSTN Dualscan Twisted Nematic - Écran STN à double balayage. Ces écrans offrent de meilleures performances que les écrans STN, mais inférieures à celles des écrans TFT. DSTN est également traduit par écran couleur à matrice passive. ECP Extended Capabilities Port. Ce mode de communication bidirectionnel est plus rapide que les modes EPP et SPP; et permet à l’ordinateur de connecter jusqu’à sept périphériques sur l’interface parallèle. EPP Enhanced Parallel Port. Ce mode de communication bidirectionnel est plus rapide que le mode SPP, mais plus lent que le mode ECP. FDD (Lecteur de disquettes) Floppy Diskette Drive Lecteur de disquettes. La capacité standard de stockage d’une disquette 3,5” est de 720 ko ou 1,44 Mo. FORMATER Préparer un support magnétique disquette ou Page C-2 Hard Disk Drive - Disque Dur (DD). HIBERNATION Ce mode, également appelé ici Suspend To Disk, enregistre tout le contenu de la mémoire vive pour que l’ordinateur puisse redémarrer exactement dans le même état que lorsque le mode Suspend To Disk a été appelé. IDE Integrated Drive Electronics - Unité à contrôleur électronique intégré. Type de disque dur standard utilisé dans votre ordinateur portables. I/O Input/Output (Entrée/Sortie), utilisé pour divers types de communications entre des périphériques différents. IRQ Interrupt Request (Demande d’interruption). Tous les périphériques possèdent un numéro d’IRQ. Si deux périphériques partagent le même numéro d’interruption, il y aura un conflit et aucun des périphériques ne fonctionnera. IrDA Infrared Data Association, standard de transmission de données par infrarouge. Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur ISA Standard de cartes d’extension sur 8 et 16 bits. Ce standard est connu sous le nom de bus AT. La vitesse de ce bus est de 8 MHz. Ko Kilooctet (1024 octets). LAN Local Area Network Réseau local. Lorsqu’un groupe d’ordinateurs sont interconnectés et partagent des informations et des ressources, on dit qu’ils sont en réseau. Il existe plusieurs standards de protocoles et de connexions de réseaux locaux : ETHERNET, Token Ring, etc.. LCD Liquid Crystal Display Écran à cristaux liquides. Nom communément employé pour l’écran de votre portable. Local-Bus (bus local) La vitesse du Local-Bus est supérieure de beaucoup à celle du bus AT (8 MHz). Mo Mégaoctet (1 million d’octets). Mouse (Souris) Périphérique de pointage qui permet de contrôler le déplacement de votre curseur sous certains systèmes d'exploitation, tels que Windows et OS/2. MPEG Acronyme de Motion Picture Experts Group. Ce standard s’applique à divers médias et prend notamment en charge la vidéo en temps Appendice C réel, ainsi que la compression et la décompression de données audio. OS Operating System (système d'exploitation). Il existe de nombreux types différents de systèmes d'exploitation : MS-DOS, Windows, OS/2, UNIX, etc. PARTITION Unité logique créée sur le disque dur, et vue par le système d’exploitation comme une unité séparée. PIXEL Le plus petit élément d’une image, les pixels (petits points), forment l’image sur l’écran. PCMCIA Personal Computer Memory Card International Association. Standard concernant un format de périphériques de petite taille (carte de crédit) pouvant contenir de la mémoire vive, un Fax/ Modem, un adaptateur SCSI, etc.. Ces cartes sont aussi connues sous le nom de PC card. POST Power-On-Self-Test (Test à la mise en route). À chaque fois que vous mettez sous tension votre ordinateur portable, le POST exécute de nombreux tests pour s’assurer que le système est en bon état de fonctionnement. RAM Random Access Memory (Mémoire à accès aléatoire). Voir DRAM. ROM Read Only Memory. Mémoire non inscriptible. Ce type de mémoire contient le BIOS, dans lequel sont enregistrées toutes les Ce document peut être modifié sans avertissement préalable !!! Page C-3 Appendice C Modèle 400M & 700T – Manuel de l’utilisateur informations de base sur votre ordinateur portable. SPP Standard Parallel Port (Port parallèle standard). Ce type de port de communication bidirectionnel est plus lent que les modes EPP et ECP. Voir aussi EPP et ECP. TFT Thin Film Transistor. Type d’écran à cristaux liquides, dont la vitesse d’affichage et la résolution sont supérieures à celles des écrans DSTN. Les écrans TFT sont aussi connus sous le nom d’écrans à matrice active. TouchPAD Périphérique de pointage composé d’une „ dalle “ sensible sur laquelle vous faites glisser votre doigt pour déplacer le curseur. UART Universal Asynchronous Receiver/Transmitter. L’UART est un circuit et un standard de communication sur port série, compatible avec l’ancien circuit NS16550. Il est utilisé pour des connexions à grande vitesse sur le port série. VGA Video Graphics Array. Résolution standard de 640 x 480 pixels. La plupart des ordinateurs disposent de nos jours de résolutions plus élevées : 800 x 600 ou 1024 x 768 (SVGA). Page C-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice D Appendice D - Réplicateur de ports Le Réplicateur de ports est un périphérique très pratique si vous vous déplacez beaucoup avec votre ordinateur portable et désirez cependant rétablir rapidement les connexions avec un grand nombre de périphériques externes lorsque vous revenez chez vous ou au bureau. De plus, le Réplicateur de ports offre un connecteur supplémentaire, le port pour manette de jeu, qui n’est pas disponible en standard sur votre ordinateur portable. Picot gauche Picot droit Deux picots dépassent du Réplicateur de ports. Le but de ces picots est de vous aider à enclencher votre ordinateur portable sur le Réplicateur de ports en les alignant sur les deux trous qui figurent à l’arrière de l’ordinateur portable. Pour connaître l’emplacement exact de ces deux trous, veuillez vous reporter au Chapitre 6.8. Ce document peut être modifié sans avertissement préalable !!! Page D-1 Appendice D Modèle 400M & 700T – Manuel de l’utilisateur Procédez comme expliqué ci-dessous pour installer le réplicateur de ports : Soulevez la poignée comme indiqué par la flèche 1. Glissez l'ordinateur comme indiqué par la flèche 2. Dès lors, les deux broches du réplicateur de ports doivent s'engager dans les deux trous à l'arrière de l'ordinateur. Appuyez la poignée vers le bas comme indiqué par la flèche 3. Pour déconnecter le réplicateur de ports, inversez les étapes décrites ci-dessus. Page D-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice E Appendice E - Les divers claviers Voici les divers types de claviers qui sont disponibles pour votre ordinateur portable : Clavier français Clavier allemand Clavier suisse allemand Clavier anglais (UK) Clavier US international Veuillez consulter votre revendeur pour connaître la disponibilité de ces claviers. Ce document peut être modifié sans avertissement préalable !!! Page E-1 Appendice E Modèle 400M & 700T – Manuel de l’utilisateur Cette page est intentionnellement vierge. Page E-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice F Appendice F - Rapport d’erreur Votre nom :____________________ N° de téléphone :____________________ N° de fax # :____________________ Nom du système testé: _____________ N° de série : _______________ Date : __- ____- ____ CPU (PIII) : 400 MHz 500 MHz 600 MHz 650 MHz 700 MHz Mémoire : 32 Mo 64 Mo 96 Mo 128 Mo 256 Mo Écran : TFT DSTN Moniteur LCD+Moniteur DD : _______ Mo Fabricant : _________ Modèle Révisions : BIOS ______ VGA ____ PCMCIA __ Utilitaire ___ Syst. Expl. : Win98 ____ WinNT___ Win2000 WinME__

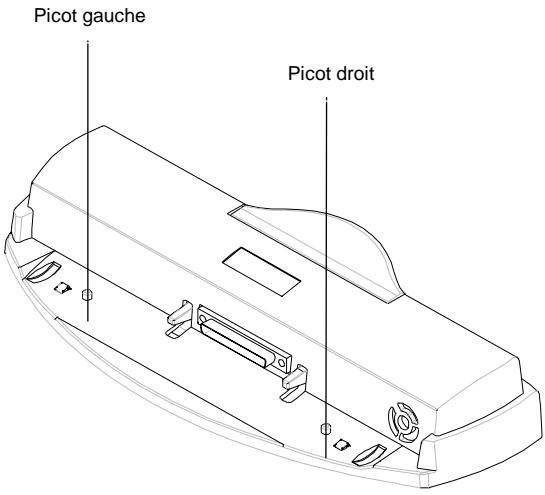

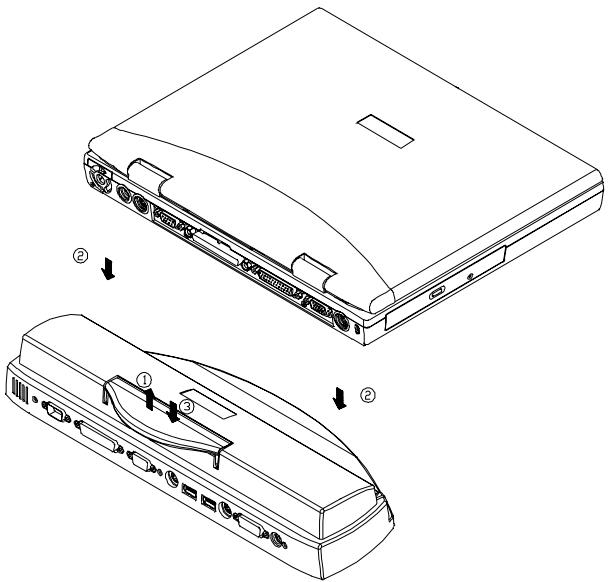

Carte PCMCIA : Réseau Fax/Modem Mémoire Carte PCMCIA Type :____ Nom : _____________ Révision : ____ IRQ___ DMA___ Carte PCMCIA Type :____ Nom : _____________ Révision : ____ IRQ___ DMA___ Problème(s) rencontré(s) avec le logiciel : Nom : ___________________________ Rév. : ______ Message d’erreur

Pages jointes : (copies d’écran ou listings) Config.sys Autoexec.bat Advanced BIOS setup Power Management Setup Si vous rencontrez des problèmes avec votre ordinateur portable, en particulier pour des questions de compatibilité logicielle ou matérielle, nous aimerions que vous nous en préveniez, afin d’assurer une compatibilité à 100% de nos produits. Nous vous demandons donc de bien vouloir remplir ce rapport et de l’envoyer par fax à votre revendeur local pour obtenir une assistance technique. Si vous avez essayé plusieurs réglages ou différentes configurations, par exemple IRQ, DMA, LCD ou CRT, marquezles toutes pour qu’il nous soit possible de reproduire le problème dans la ou les même(s) configuration(s). Joignez un description détaillée de vos problèmes ou inscrivez-les au dos de cette feuille. Nous vous remercions pour votre coopération !

Description (des) problème(s)

Ce document peut être modifié sans avertissement préalable !!! Page F-1 Appendice F Page F-2 Modèle 400M & 700T – Manuel de l’utilisateur Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice G Appendice G - Notices réglementaires d’organismes ou institutions G.1 Instructions relatives à la sécurité ATTENTION : Lisez ces instructions avec attention. ATTENTION : Veuillez conserver ce mode d’emploi pour toute future référence. ATTENTION : Débranchez l’alimentation secteur de cet appareil avant tout nettoyage. N’utilisez PAS de détergent liquide ou en aérosol pour le nettoyage. Servez-vous d’un tissu propre et légèrement humide. ATTENTION : La prise électrique murale utilisée doit être placée à proximité de cet appareil, et être aisément accessible. ATTENTION : Veuillez conserver cet équipement à l’abri de l’humidité. ATTENTION : Placez en permanence cet équipement sur une surface ferme et plane. Une chute pourrait provoquer de graves dommages. Ce document peut être modifié sans avertissement préalable !!! Page G-1 Appendice G Modèle 400M & 700T – Manuel de l’utilisateur

AVERTISSEMENT : Les ouvertures qui apparaissent sur le boîtier sont

destinées à assurer l’aération interne, afin de protéger l’équipement de toute surchauffe. NE COUVREZ PAS LES OUIES D’AÉRATION. ATTENTION : Vérifiez le voltage de la source d’alimentation avant de connecter cet appareil à une prise électrique.

AVERTISSEMENT : NE MARCHEZ PAS sur le câble d’alimentation

électrique, et ne posez aucun objet lourd dessus. ATTENTION : Prenez note de tous les avertissements et mises en garde figurant sur l’appareil.

AVERTISSEMENT : Si cet équipement n’est pas utilisé pendant une longue

période, déconnectez cet équipement de toute source électrique pour le protéger d’éventuelles surtensions et de la foudre.

AVERTISSEMENT : NE versez JAMAIS un liquide quelconque dans les

ouvertures; vous pourriez provoquer un court-circuit ou vous électrocuter.

AVERTISSEMENT : Pour des raisons de sécurité, cet équipement ne doit

être ouvert que par du personnel d’entretien qualifié, à l’exception des ports et trappes prévus pour être ouverts par l’utilisateur. ATTENTION : Si l’une des situations suivantes se produit, cet équipement doit être vérifié par un technicien autorisé : a. La prise d’alimentation ou le cordon est endommagé. b. Du liquide a pénétré dans cet équipement. c. Cet équipement a été exposé à une moisissure excessive. d. Cet équipement ne fonctionne pas correctement, ou en tout état de cause pas conformément au mode d’emploi. e. Cet équipement est tombé ou a été endommagé. f. Cet équipement montre des signes évidents de choc violent. Page G-2 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice G ATTENTION : NE LAISSEZ PAS CET ÉQUIPEMENT À DES TEMPÉRATURES SITUÉES AU DELÀ OU EN DEÇÀ DE LA PLAGE SUIVANTE : -20ºC(-4ºF) à 60ºC(140ºF). CELA POURRAIT ENDOMMAGER CET ÉQUIPEMENT. AVERTISSEMENT : Pour réduire le risque de décharge électrique, assurezvous toujours que la ligne du modem est déconnectée du réseau téléphonique lorsque vous installez votre ordinateur, ou lorsque vous ouvrez le boîtier de cet équipement.

AVERTISSEMENT : N’installez jamais un modem ou un raccordement au

téléphone durant un orage.

AVERTISSEMENT : N’installez jamais un modem ou un raccordement au

téléphone dans un emplacement humide, sauf si cet équipement a été spécialement conçu dans ce but.

AVERTISSEMENT : Ne touchez jamais un modem ou des fils

téléphoniques non isolés, sauf si l’ensemble modem/câble de téléphone a été déconnecté du réseau téléphonique. ATTENTION : Procédez avec prudence pour installer ou modifier un modem ou des lignes téléphoniques .

AVERTISSEMENT : N’utilisez jamais un modem ou un téléphone durant

un orage, à l’exception des modèles sans fil. La foudre tombant sur le réseau téléphonique pourrait vous électrocuter. Ce document peut être modifié sans avertissement préalable !!! Page G-3 Appendice G Modèle 400M & 700T – Manuel de l’utilisateur

AVERTISSEMENT : LE LECTEUR DE CD-ROM OU DE DVD-ROM DE

CET ORDINATEUR PORTABLE EMPLOIE UN FAISCEAU LASER. a. Pour garantir un usage correct de ce produit, veuillez lire avec soin les instructions et les conserver pour toute future référence. b. Si cet appareil nécessite une réparation, contactez votre revendeur local. c. Ne modifiez aucun des contrôles, des réglages ou des procédures autres que spécifiés, pour éviter tout risque d’exposition à des radiations. d. Pour éviter une exposition directe au faisceau Laser, ne tentez pas d’ouvrir le boîtier. ATTENTION : Le lecteur de CD-ROM ou le lecteur de DVD-ROM qui équipe cet ordinateur est classé comme appareil à laser de classe 1. La classification est identifiée par une étiquette apposée sur l’unité. Voici un exemplaire de cette étiquette :

APPAREIL A LASER DE CLASSE 1

AVERTISSEMENT : Il y a danger d’explosion si la batterie n’est pas

correctement remplacée. N’effectuez le remplacement qu’avec une batterie identique ou de même type recommandée par le fabricant. Pour jeter les batteries inutilisables, respectez les instructions du constructeur.

AVERTISSEMENT : Cet ordinateur contient des circuits temps réel

alimentés par une batterie interne au lithium. Il y a risque d’explosion et de blessure si la batterie est incorrectement remplacée ou manipulée. Ne tentez pas de recharger, démonter, immerger dans l’eau ou jeter dans le feu cette batterie. Son remplacement ne doit être effectué que par le revendeur de votre ordinateur. Page G-4 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice G

AVERTISSEMENT : Votre ordinateur portable contient une batterie NiMH

ou Li-Ion. Il y a risque d’incendie et de brûlure chimique si la batterie n’est pas manipulée correctement. Ne tentez pas de démonter, écraser, broyer, court-circuiter, immerger dans l’eau ou jeter dans le feu cette batterie, et ne l’exposez pas à une température supérieure à 60ºC.

AVERTISSEMENT : Manipulez la batterie avec beaucoup de précautions.

Évitez de toucher les connecteurs de la batterie. ATTENTION : N’utilisez qu’un adaptateur secteur approuvé avec votre ordinateur portable. L’utilisation d’un type d’adaptateur secteur non conforme peut provoquer de sérieux dommages à votre ordinateur portable. ATTENTION : L’adaptateur secteur peut accepter des tensions comprises entre 100V et 240V, et est donc compatible avec la plupart des sources d’alimentation électrique internationales. Si vous n’êtes pas certain que votre source d’alimentation électrique est compatible, Veuillez contacter votre revendeur local. G.2 Notices obligatoires Déclaration de conformité – États-Unis uniquement Cet équipement entre dans la catégorie des appareils numériques visés par la Partie 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement non désiré. Déclaration de la FCC (Federal Communications Commission) Cet équipement a été testé et entre dans la catégorie des appareils numériques de Classe B, selon la Partie 15 de la réglementation de la FCC. Les valeurs de cette catégories garantissent une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé en environnement résidentiel. Cet équipement engendre, utilise, et peut irradier de l'énergie aux fréquences radio, et peut provoquer des interférences Ce document peut être modifié sans avertissement préalable !!! Page G-5 Appendice G Modèle 400M & 700T – Manuel de l’utilisateur nuisibles aux communications radio s'il n'est pas installé et utilisé en accord avec les instructions. Cependant, il n'existe aucune garantie qu'aucune interférence ne sera engendrée dans le cas d'une installation particulière. S'il s'avère que cet équipement produit des interférences nuisibles à la réception des émissions de radio et de télévision, ce qui peut être déterminé en allumant et éteignant l'appareil, il est suggéré à son utilisateur d'essayer de supprimer ces interférences en prenant les mesures suivantes : Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l'équipement et le récepteur. Raccorder l'équipement à une prise de courant ne dépendant pas du même transformateur que celui qui alimente l'appareil de réception Consulter le revendeur ou un technicien de radio/TV expérimenté. Modifications La FCC exige que l’utilisateur soit prévenu que tout changement ou modification qui ne serait pas expressément approuvé par le constructeur responsable de la conformité pourrait invalider le droit de l'utilisateur à faire fonctionner cet équipement. Câbles Les connexions à cet appareil doivent être réalisées à l’aide de câbles blindés dotés de capots de connecteurs métalliques de type RFI/EMI, afin d’assurer la conformité avec la réglementation de la FCC. Canadian Notice This Class B digital apparatus meets all requirements of the Canadian InterferenceCausing Equipment Regulations. Avertissement canadien Cet appareil numérique de classe B respecte toutes les exigences du règlement canadien relatif au matériel provoquant des interférences. Notice de l’Agence européenne Ce produit a droit au marquage CE, ce qui signifie qu’il est conforme à la directive EMC (89/336/EEC) et à la directive sur les courants faibles (73/23/EEC) émanant de la Commission de la Communauté européenne. Le respect de ces directives implique la conformité aux normes européennes suivantes : EN55022 (CISPR 22) Interférences radio EN50082-1 (IEC801-1, IEC801-3, IEC801-4) Immunité électromagnétique EN60950 (IEC950) Sécurité des produits Page G-6 Ce document peut être modifié sans avertissement préalable !!! Modèle 400M & 700T – Manuel de l’utilisateur Appendice G U.S. Regulations Governing the Use of Modems This equipment complies with Part 68 of the FCC Rules. On this equipment is a label that contains, among other information, the FCC registration number and Ringer Equivalence Number (REN) for this equipment.You must, upon request, provide this information to your telephone company. If your telephone equipment causes harm to the telephone network, the Telephone Company may discontinue your service temporarily. If possible, they will notify in advance. But, if advance notice is not practical, you will be notified as soon as possible. You will be informed of your right to file a compliant with the FCC. Your telephone company may make changes in its facilities, equipment, operations, or procedures that could affect proper operation of your equipment.If they do, you will be notified in advance to give you an opportunity to maintain uninterrupted telephone service.The FCC prohibits this equipment to be connected to party lines or cointelephone service. In the event that this equipment should fail to operate properly, disconnect the equipment from the phone line to determine if it is causing the problem. If the problem is with the equipment, discontinue use and contact your dealer or vendor. The FCC also requires the transmitter of a FAX transmission be properly identified (per FCC Rules Part 68, Sec 68.381 (C) (3)). U.K. Modem Compliance Information This modem is approved by the secretary of state at the Department of Trade and Industry for connection to a single exchange line of the public switched telephone network run by certain licensed public telecommunication operators or system connected there to (Direct exchange lines only, not shared service or 1-1 carrier systems). This modem is also suitable for connection to Private Automatic Branch Exchange (PABX’s) which return secondary proceed indication. If this modem is to be used with a PBX which has extension wiring owned by BT, connection of the modem the PBX can only be carried out by BT; or by the authorized maintainer of the PBX unless the authorized maintainer has been given 14 days written notice that the connection is to be made by another person; and that period of notification has expired. Ce document peut être modifié sans avertissement préalable !!! Page G-7 Appendice G Modèle 400M & 700T – Manuel de l’utilisateur This modem is suitable for use only on telephone lines proved with Loop Disconnect or Multi-Frequency Dialing Facilities. Users of this modem are advised that the approval is for connection to the PSTN via the telephone line interface supplied with it. Connection of a modem to the PSTN by any other means will invalidate the approval. There is no guarantee of correct working in all circumstances. Any difficulties should be referred to your supplier. Some network operators require that intended users of their network request permission to connect and for the installation of an appropriate socket. The Ringer Equivalence Number (REN) of this modem is 1. REN is guide to the maximum number of apparatus that can simultaneously be connected to one telephone line. The REN value of each apparatus is added together, and should not exceed 4. Unless otherwise marked, a telephone is assumed to have a REN of 1. This modem is only approved for use of the following facilities: Storage of telephone numbers for retrieval by a predator mined code. Detection of initial proceed indication. Automatic calling/ automatic answering. Tone detection. Loud-speaking facility. This modem is not approved for connection to U.K./private speech-band services. This modem does not support an automatic re-dial function. Any other usage will invalidate the approval of your modem, if as a result, it then ceases to confirm to the standards against which approval was granted. The approval of this modem is invalidated if the apparatus us subject to modification in any material way not authorized by the BABT or if it is used with, or connected to external software that have not been formally accepted by BABT. Page G-8 Ce document peut être modifié sans avertissement préalable !!!
