HDP PROTECT - Panneaux isolants rigides HOMATHERM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau isolant rigide en fibre de bois
Marque	HOMATHERM
Modèle	HDP PROTECT
Dimensions	1200 x 600 mm
Épaisseurs disponibles	20, 40, 60, 80, 100, 120 mm
Densité brute	≥ 190 kg/m³
Conductivité thermique λd	0,044 W/(m·K)
Résistance thermique max.	2,75 m²·K/W (120 mm)
Résistance à la compression	≥ 100 kPa
Résistance à la traction perpendiculaire	≥ 15 kPa
Résistance à la diffusion de vapeur μ	5
Réaction au feu	Euroclasse E (EN 13501-1) / B2 (DIN 4102-1)
Température maximale d'utilisation	120 °C (ponctuelle)
Domaines d'utilisation	Toiture, toiture terrasse, plancher, ponts thermiques, maisons bois
Mise en œuvre	Pose bout à bout sans joints croisés ; fixation avec vis Bierbach-DaBAU ou SFS Twin UD
Stockage	Au sec avant et pendant la mise en œuvre
Recyclabilité	Recyclable, compostable (comme débris de bois)
Fabrication	Procédé humide
Composition	Fibres de bois, paraffine, silicate de soude
Certification	Avis technique général DIBt Z-23.15-1417

FOIRE AUX QUESTIONS - HDP PROTECT HOMATHERM

Comment installer les panneaux HDP PROTECT ?

Les panneaux doivent être posés bout à bout sans joints croisés. En configuration multicouches, disposez les joints en quinconce. Fixez l'ensemble par vissage du contre-lattage sur les chevrons à l'aide de vis Bierbach-DaBAU ou SFS Twin UD. Consultez les abaques de calcul pour la longueur et l'espacement des fixations.

Dans quelles applications utiliser HDP PROTECT ?

HDP PROTECT convient pour l'isolation de toitures, toitures terrasses, planchers hauts, ponts thermiques et maisons à ossature bois. Il est adapté aux fortes contraintes de compression et aux systèmes Homatherm (toiture, DHD).

Quelle épaisseur choisir pour mon projet ?

Les épaisseurs disponibles sont 20, 40, 60, 80, 100 et 120 mm. La résistance thermique varie de 0,45 à 2,75 m²·K/W. Choisissez en fonction de la performance thermique souhaitée et des contraintes du bâtiment.

Les panneaux résistent-ils à l'humidité ?

Oui, HDP PROTECT est hydrofuge et perméable à la vapeur d'eau (μ = 5). Il peut réguler l'hygrométrie. Toutefois, stockez et mettez en œuvre au sec. Pour toiture plate sur bac acier, un pare-vapeur peut être nécessaire si l'étanchéité à l'air n'est pas garantie.

Peut-on marcher sur les panneaux après pose ?

Oui, le produit offre une bonne résistance à la compression (≥ 100 kPa) et une densité élevée (≥ 190 kg/m³). Il est adapté aux zones avec contraintes mécaniques modérées.

HDP PROTECT est-il écologique ?

Oui, il est composé de fibres de bois naturelles et de liants sans impact environnemental. Il est recyclable et compostable comme les autres déchets de bois.

Comment découper les panneaux ?

Utilisez une machine électrique avec aspiration forcée ou portez un masque de protection P1 (poussière de bois résineux). Assurez une bonne ventilation lors de travaux dégageant beaucoup de poussière.

Quels types de fixations utiliser ?

Les vis Bierbach-DaBAU ou les vis à double pas SFS Twin UD sont recommandées. Leur longueur et espacement doivent être déterminés via les abaques de calcul fournis par Homatherm.

Quelles sont les précautions de stockage ?

Les panneaux doivent rester au sec pendant le stockage et la mise en œuvre. Stockez-les à l'abri de l'humidité et des intempéries, de préférence dans un local couvert.

Quelle est la garantie ou la durée de vie du produit ?

La notice ne mentionne pas de garantie spécifique. En tant qu'isolant en fibre de bois, sa durée de vie est généralement longue (plusieurs décennies) s'il est correctement mis en œuvre et protégé de l'humidité excessive.

MODE D'EMPLOI HDP PROTECT HOMATHERM

Fiche technique HDP protect

(8/2007) Page 1 de 3

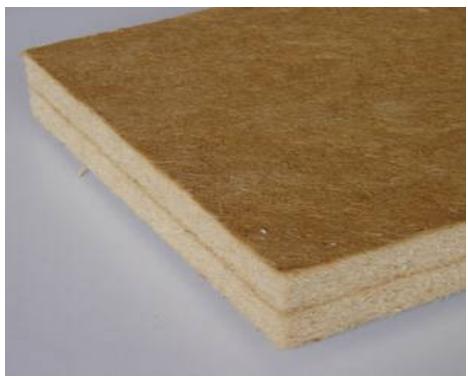

Un panneau de fibre de bois et particulièrement robuste

Descriptif du produit :

Hydrofuge - Résistance importante à la compression - Conductivité faible Permeable à la diffusion de vapeur d'eau - Avis technique général allemand

Aperçu des performances :

Très bon confort estival du fait de l'importante inertie du produit

Régulateur hygrométrie du fait de l'importante capacité d'absorption

Bonne atténuation phonique

Idéal pour le traitement des ponts thermiques

Possibilité de système de fixation à faible coût avec vis Bierbach-DaBAU

Mise en œuvre simplifiée avec l'oufflage de charpente/menuiserie

Minimisation des découpes lors de la pose

Recyclage simplifié similaire aux autres débris de bois habituels / recyclable / compostable

Écologique et sans impact environnemental

Principaux domaines d'utilisation :

Type de mise en œuvre selon DIN V 4108-10: DADS, DAADS, DLDS, DEODS; WABDS, WH, WLDS, WTR

Adapté dans le cas de fortes contraintes de compression

Couverture des ponts thermiques

Isolant de toiture terrasse

Isolation entre plancher haut et combles possible

Isolant de toiture

Isolant extérieur pour les revêtements extérieurs de maisons bois Utilisable pour le système de toiture Homatherm

Utilisable pour le système DHD créé de façon Homatherm

Isolation du plancher haut du dernier étage dalle possible

Données techniques :

Désignation :	WF-EN-13171-T4-DS (70,-) 2-CS (10/Y) 100-TR15-WS1, 0-MU5-AF100
Avis technique général (DIBt) :	Z-23.15-1417
Déclaration complète :	Fibres de bois, sèves provenant du bois utilisé, paraffine, silicate de soude (à partir de 40mm)
Procedé de fabrication :	Humide
Densité brute :	Au minimum 190 kg/m3
Capacité thermique spécifique :	2100J/ (kg.K)
Résistance à la compression perpendicular au panneau :	Supérieure ou égale à 100kPa
Résistance à la traction perpendicular au panneau :	Supérieure ou égale à 15kPa
Valeur de la résistance à la diffusion de vapeur d'eau μ :	5
Conductivité :	Valeur nominale λd : 0,044W/ (m.K)Valeur déclarée (Allemagne) : λ0,045W/ (m.K)
Résistance thermique : (valeur nominale Rd)(m2.K)/W	0,45	0,90	1,35	1,85	2,30	2,75
	20	40	60	80	100	120
Dimensions de livraisons :	1200*600 mm
Forme de livraison :	Panneaux chanfreinés
Protection incendie :	Euroclasse selon EN 13501-1 : EClasse du matériel selon DIN 4102-1 (Allemagne) : B2,normalement inflammableBKZ selon VKF (Suisse) : 4.3, normalement inflammable,dégageant peu de fumée
Température max. d'utilisation ponctuelle :	120°C
Clasement déchet selon AVV :	030105 ; 170201

Préconisation de conception et de mise en œuvre

• Les panneaux doivent rester au sec lors du stockage et de la mise en œuvre.
• Dans le cas de l'utilisation en toiture plate, l'isolant doit être posé sur bac acier. Si le couvreur ne peut pas garantir l'étanchéité à l'air de ce dernier, il faudra intercaler un pare-vapeur.
• Les panneaux doivent être posés bout à bout et sans joints croisés.
• Dans le cas d'une configuration multicouches, les joints horizontaux et verticaux sont disposés en quinconce.
• Suite à une mise en œuvre soignée, on pose un panneau de sous toiture ou un système de rails. (à supprimer) La fixation de l'ensemble du complexe d'isoation se fait lors du vissage du contre lattage sur les chevrons. (à supprimer) Pour ce faire on peut utiliser des vis Bierbach-DaBAU ou des vis à double pas de vis SFS Twin UD.
• Lors de la fixation d'une isolation de toiture avec les vis Bierbach-DaBAU, on peut utiliser HDP Protect dans tous les écart
• Lors de la fixation d'une isolation de toiture avec les vis SFS Twin UD à double pas de vis, l'on peut utiliser HDP Protect dans toutes e façon alternative dans un angle de par rapport à la normale de l'entre axe entre chevron. Pour déterminer la longueur et les espaces entre les éléments de fixation, veuillez prendre en compte nos abaques de calculs. Nous pouvons vous faire parvenir un document FAQ contenant les données nécessaires. Lors de manoeuvres durables dégageant beaucoup de poussières, s'assurer d'une bonne ventilation.
• Le poseur devra porter un masque de protection de classe P1 (type de poussière : bois résineux uniquement) dans le cas d'une découverte sur chantier avec une machine électrique sans système d'aspiration forcée.

Cette fiche technique correspond à l'état actuel de la technique et perd toute valeur lors de la diffusion d'une nouvelle version. De même pour d'autres documents de Homatherm. Veuillez vous référer à nos préconisations de mise en œuvre lors de la pose. Les directives nationales du bâtiment sont à respecter. L'adéquation du matériel au sein des cas de mise en œuvre est à valider sur chantier. Toute responsabilité de Homatherm est exclue. Cela concerne également les erreurs de frappe et des modifications éventuelles de données techniques.
