MODE D'EMPLOI VSI 5835 BOSTON ACOUSTICS
VSi 5835 vsi 555W2 vsi 585 vsi 575
VSi In-Wall Speaker Systems
Systèmes encastrés VSi de la série
Emplacement des enceintes 5
Conseils d'installation 6
Avant de faire appel à un professionnel pour l'installation....9
Instructions d'installation 12
Peinture 14
Gestion de la puissance et
différents niveaux d'écoute....15
Garantie limitée 16
Vielen Dank! 3
Technische Daten 3
Einführung 4
Nous vous remercions d'avoir choisi les enceintes encastrees VSi de Boston Acoustics. Ces enceintes ont ete conques pour produire des performances audio inegalees pendant de nombreuses années.
Mettez ce manuel en lieu sûr afin de le retrouver facilement en cas de besoin. Les installateurs professionnels doivent consulter les sections Conseils d'installation et Avant de procéder à l'installation, qui contiennent des informations spécifiques sur les enceintes VSi.
Nous espérons que vous apprécierez vos nouvelles enceintes VSi.
Débranchez toujours l'amplificateur ou le récepteur avant de connecter les enceintes ou tout autre composant du système.
Remarque
Ce manuel suppose que l'installateur sait utiliser les outils à main et à moteur nécessaires à l'installation, qu'il connait la réglementation en vigueur sur la construction et l'incendie, et qu'il sait exactement ce qui se trouve derrière les murs ou les plafonds sur lesquels les enceintes seront installées.
Systèmes d'enceintes encastrées vsi de boston acoustics
Des enceintes encastrées issues d'une tradition prestigieuse, au style adaptable à toutes sortes de décors.
Grâce à sa construction intelligente, un système VSi est reconnaissable immédiatement par toutes les personnes à l'ouie fine. Nos systèmes VSi sont en effet les descendants directs de nos systèmes VSi si vantés qui ont établi les normes actuelles en matière de qualité sonore. Chaque vis, cône, grille et biseau est conçu pour permettre des sons incroyablement naturels avec un minimum de diffraction (fragmentation du son causée par les obstacles) et un maximum de dispersion (son à large diffusion). Ces systèmes sont équipés de haut-parleurs à membrane moulés offrant une rigidité accrue, et assurant ainsi un alignement précis des composants pour une précision inégalée. Nous utilisons par ailleurs de l'aluminium moulé sous pression pour créer un godet pivotant de tweeter exceptionnel, qui sert non seulement de dissipateur thermique, mais permet également d'obtenir plus facilement un son digne d'une salle de concert dans n'importe quelle pièce. Ce godet en aluminium est sculpté spécialement pour éliminer toute diffraction lorsque le tweeter est tourné. Tous les modèles d'enceintes VSi sont dotés d'un interrupteur de compensation de limites qui permet à l'installateur de façonner le son de chaque enceinte afin de contrecarrer l'effet produit si elles sont installées trop près (ou trop loin) de la zone d'écoute. Une qualité de son optimale en résulte, quel que soit l'endroit où elles sont installées.
Emplacement des enceintes
Puisque l'installation des enceintes est permanente, mais que la position des meubles ne l'est pas forcément, il est important de sélectionner tout d'abord le meilleur emplacement possible pour les enceintes. L'endroit idéal doit tenir compte du déplacement futur des meubles dans la pièce, tout en assurant que le chemin du son entre les enceintes et la zone d'écoute ne sera jamais bloqué.
En règle générale, si l'emplacement des enceintes à l'air correct, le son sera de bonne qualité. Pour des résultats optimaux, séparez les enceintes de 1,8 m à 3 m de manière à ce qu'elles forment un triangle avec la zone d'écoute. Si elles doivent être placées près d'un poste de télévision conventionnel (c'est-à-dire à tube cathodique), éloignez-les d'au moins 30 cm de celui-ci pour éviter toute interférence avec l'image. Dans les pièces de grande taille, utilisez deux ou trois paires d'enceintes situées à égale distance les uns des autres pour un résultat optimal.
- Consultez la section Compensation de limites si les enceintes sont montées à moins de 61 cm du mur ou plafond contigu.
Position des enceintes vsi 575, vsi 585, vsi 5835
Si ces enceintes sont installées horizontalement, montez-les comme des images en miroir, avec le tweeter vers l'intérieur. Le VSi 555W2 est symétrique et bien adapté au montage horizontal.
Si l'enceinte est montée verticalement et que son bord inférieur est à plus de 168 cm du sol, renversez-la de manière à ce que le tweeter soit en dessous du woofer.
Dégagements nécessaires vsi 575 et vsi 585
Derrière la surface de montage, un dégagement de 38 mm doit être présent de part et d'autre des cotes les plus courts.
VSi 555W2 et VSi 5835
Derrière la surface de montage, un dégagement de 38 mm doit être présent de part et d'autre des côtés les plus longs.
Le système VSi 5835 peut être utilisé avec double câblage ou bi-amplification. Pour des informations importantes sur ces fonctions, consultez la section Avant de procéder à l'installation.
Constructions neuves
Les performances de vos enceintes VSi peuvent être améliorées en remplissant la cavité murale avec un isolant en fibre de verre standard. Si le mur est déjà isolé et que la doublure en papier de l'isolant fait face à l'enceinte, retirez celle-ci à cet endroit. (Veillez à respecter le règlement de sécurité de la construction en vigueur.) L'augmentation de la rigidité de la surface de montage obtenue par l'utilisation de vis pour maçonnerie sèche supplémentaires et/ou l'emploi d'un adhésif de construction entre la maçonnerie sèche et les montants contigus aux enceintes permet d'obtenir des performances encore meilleures.
Si vous utilisez vos enceintes encastrees VSi avec un processeur de son ambiophonique et un subwoofer, reglez le bouton de gestion des graves de la maniere suivante:
VSi 575, VSi 585, VSi 5835 — Placez le bouton de gestion des graves sur « Large » (grand). VSi 555W2 — Placez le bouton de gestion des graves sur « Small » (petit). Pour des instructions supplémentaires sur la modification du réglage de la gestion des graves, consultez la documentation du récepteur ou processeur ambiophonique.
Emplacements humides
Lorsque les enceintes VSi sont installées dans un lieu humide, (salle de bains, cuisine) elles doivent être disposées de façon à ce que l'humidité ne s'accumule pas à l'intérieur.
NE PAS placer les enceintes VSi dans un lieu où elles risqueraient d'être submergées.
Supports de fixation facultatifs pour constructions neuves
Pour les installations dans des constructions neuves, nous offrons des supports spéciaux. Ces supports sont idéaux pour servir de guides lors de la découverte des murs.
Modèle support
VSI 5835 NCBTL8
VSI 555W2 NCBTL5
VSi 575 NCB6
VSi 585 NCB8
Retrait de la grille
Pour retirer la grille, soulevez-la délicatement en la tenant par les bords. Utilisez un instrument pointu affilé, tel qu'un poinçon ou l'instrument Boston Acoustics prévu à cet effet (en option).

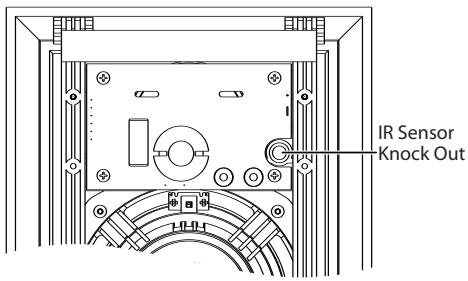

Pierre éjectable pour capteur infrarouge
Chaque enceinte comporte une pièce éjectable moulée dans le haut-parleur à membrane, dont le retrait permet de loguer un capteur infrarouge standard d'un diamètre de 1,28 cm.
Pour utiliser cette fonction :
- Couchez l'enceinte face vers le bas sur du carton ondulé (vous pouvez utiliser son carton d'emballage).
- Avec un tournevis cruciforme et un marteau, éjectez la pièce par l'arrière.
- Installez le capteur infrarouge.
Attention: la grille et le diffuseur de l'enceinte réduisent la portée et l'angle de fonctionnement du capteur IR. Pour une performance optimale, placez le capteur IR dans l'axe de l'enceinte. Testez avant d'installer.
Pour utiliser vos enceintes VSi 5835 avec un cablage double ou une bi-amplification, vous devez retirer le cavalier de transition du terminal « normal » et le placer sur le terminal « biamp » (bi-amplification) afin d'éviter tout endommagement de vos enceintes et de l'ampli.
Vsi 5835 position correcte du tweeter / haut-parleur pour fréquences moyennes
Si le système VSi 5835 est installé horizontalement, faites pivoter le sous-haut-parleur à membrane du tweeter/haut-parleur pour fréquences moyennes de manière à ce que l'ensemble du tweeter et du haut-parleur pour fréquences moyennes restent verticaux. Si l'enceinte est montée trop en dehors de l'axe, le sous-haut-parleur à membrane peut être orienté vers la zone d'écoute principale.
Compensation de limites - tous modèles
La réponse d'une enceinte change lorsqu'elle est montée près de l'intersection des limites d'une pièce (près d'un mur ou plafond contigu, ou des coins de la pièce). Vos enceintes Boston VSi ont été réglées soigneusement pour pallier ce problème.
Mettez l'interrupteur de compensation de limites sur « on » (marche) si :
- L'enceinte est montée à moins de 46 cm de l'angle formé par deux surfaces (mur/mur ou mur/plafond).
- L'enceinte est montée à moins de 61 cm de la jonction de trois surfaces (coin de pièce).
Avertissement
Débranchez toujours l'amplificateur ou le récepteur avant de connecter les enceintes ou tout autre composant du système.
Remarque
Ce manuel suppose que l'installateur sait utiliser les outils à main et à moteur nécessaires à l'installation, qu'il connait la réglementation en vigueur sur la construction et l'incendie, et qu'il sait exactement ce qui se trouve derrière les murs ou les plafonds sur lesquels les enceintes seront installées.
Outils nécessaires
- Un couteau, une scie à découper ou tout autre outil capable de découper l'orifice nécessaire dans la surface de montage.
- Un tournevis cruciforme No. 2.
- Une pince coupante ou à dénuder pour préparer les fils des enceintes.
- Un crayon noir
Installations améliorées
- Tracez le contour de l'orifice d'installation en utilisant le gabarit fourni. Faites un petit trou au centre de l'endroit où sera placée l'enceinte. Insérez-y un grand morceau de câble replié, et faites tourner celui-ci afin de vous assurer qu'il n'existe aucun obstacle derrière l'endroit choisi.
- Découpez l'orifice d'installation.
- Amenez le câble de l'ampli à l'orifice que vous venez de découverts, en prévoyant 30 cm de câble supplémentaire.
- Dénudez 13 mm de cable, et torsadez les fils couples ensemble. La fiche de l'enceinte VSi accepte les cables dénudés d'un diamètre maximum de 12, ou les fiches bananes simples.
- Connectez le câble à l'enceinte.
- Introduisez l'enceinte dans l'orifice découpé comme illustré ci-dessous.
- Les enceintes VSi 575 et VSi 585 doivent être introduites dans le mur « côte woofer » en premier. Les enceintes VSi 555W2 et VSi 5835 doivent être introduites dans le mur « côte long » en premier.
- Révissez les vis de fixation.
Important: ne resserrrez pas les vis excessivement.
Si vous voulez peindre les enceintes ou les grilles, faites-le avant l'installation des grilles. Veuillez consulter les instructions de peinture qui seront.
Les enceintes peuvent être peintes avant ou après leur installation. Elles ont déjà reçu une couche de fond.
- Insérez le masque à peinture fourni dans le coffret de l'enceinte.
- Quite cuidadosamente la tela del interior de la rejilla. Déjela aparte en un sitio limpio para su posterior instalación.
- Pinte la rejilla. Si utilises pintura en spray, applique deux capas ligeras. Si utilises pincel o un rodillo, diluye la pintura et applique deux capas très delgadas. Cela évitera l'excess de pintura et le "corrimiento" de la même.
- Cuando la pintura está seca, vuelva a colocar la ventana y el logo.
- Peignez le coffret. Si vous utilisez de la peinture au pistolet, appliquez deux couches lé égères. Vous évitez ainsi une accumulation excessive de peinture ou des coulées sur le coffret.
- Une fois que la peinture est sèche, utilisez les languettes pour retirer le masque de peinture.
Gestion de la puissance et différents niveaux d'écoute
Les recommandations de puissance des enceintes supposent que vous utilisez l'ampli de telle manière qu'il ne produira aucune distorsion. Malgré leur robustesse, nos enceintes peuvent être endommagées par l'ampli s'il déforme les sons.
Si le son est discordant et strident, baissez le volume. L'utilisation prolongée ou répétée des enceintes avec un signal déformé peut provoquer un endommagement qui n'est pas couvert par la garantie.
Boston Acoustics garantit à l'acheteur initial de nos enceintes VSi qu'elles seront libres de tout défaut de fabrication et de main-d'œuvre pendant une période de 5 ans suivant leur date d'achat.
L'acheteur devra avoir installé et utiliser le système conformément au mode d'emploi fourni, en assurer le transport sans accident à un réparateur agréé par Boston Acoustics et présenter une preuve d'achat (facture ou ticket de caisse) avec sa demande de réparation.
Cette garantie exclut tout dommage résultant d'un usage abusif ou inadéquat, d'un accident, du transport ou de réparations ou modifications effectuées par toute personne autre qu'un réparateur agréé par Boston Acoustics.
Cette garantie est limitée au produit Boston Acoustics, et ne couvre pas l'endommagement du matériel associé. Elle ne couvre pas son retrait ni sa réinstallation.
Cette garantie est annulée en cas de retrait ou de dégradation du numéro de série.
Cette garantie vous donne certains droits particuliers et vous pouvez également disposer de droits supplémentaires pouvant varier d'un pays à l'autre.
Pour toute demande de réparation
Contactez le détaillant auprès duquel vous avez acheté les enceintes. Si cela n'est pas possible, écrivez à l'adresse suivante:
ou contactez-nous sur notre site Web à : www.bostonacoustics.com.
Nous vous indiquerons sans retard la marche à suivre. Si vous neavez renvoyé un article à l'usine, veuillez l'expédier en port payé. Une fois la réparation effectuée, nous vous le renverrons en port payé (aux États-Unis et au Canada).
