VSI 580T2 - Enceinte audio BOSTON ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Enceinte acoustique
Caractéristiques techniques principales	Haut-parleur à deux voies, conception à montage encastré
Alimentation électrique	Non applicable (passif)
Dimensions approximatives	Dimensions de l'enceinte : 20 cm x 30 cm
Poids	Environ 2,5 kg
Compatibilités	Compatible avec la plupart des amplificateurs audio
Type de batterie	Non applicable
Tension	Non applicable (passif)
Puissance	Puissance nominale : 100 Watts
Fonctions principales	Restitution audio de haute qualité, installation facile
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger l'enceinte
Informations générales utiles	Idéale pour une utilisation dans des environnements résidentiels ou commerciaux

FOIRE AUX QUESTIONS - VSI 580T2 BOSTON ACOUSTICS

Quel est le meilleur moyen de connecter mes enceintes Boston Acoustics VSI 580T2 à mon système audio ?

Utilisez des câbles de haut-parleur de qualité pour relier les bornes des enceintes à l'amplificateur ou au récepteur. Assurez-vous que les polarités (positif et négatif) sont respectées.

Pourquoi mes enceintes Boston Acoustics VSI 580T2 ne produisent-elles pas de son ?

Vérifiez d'abord que l'amplificateur est allumé et que le volume est réglé à un niveau audible. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Comment installer correctement mes enceintes Boston Acoustics VSI 580T2 ?

Les VSI 580T2 sont des enceintes encastrables. Assurez-vous de choisir un emplacement avec un espace adéquat derrière le mur pour l'installation. Suivez les instructions de montage fournies dans le manuel.

Quelles sont les spécifications techniques des enceintes Boston Acoustics VSI 580T2 ?

Les VSI 580T2 ont une impédance de 8 ohms, une puissance nominale de 80 watts et une réponse en fréquence de 45 Hz à 20 kHz.

Comment nettoyer mes enceintes Boston Acoustics VSI 580T2 ?

Utilisez un chiffon doux et sec pour dépoussiérer les grilles et les surfaces des enceintes. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Puis-je utiliser les enceintes Boston Acoustics VSI 580T2 à l'extérieur ?

Les VSI 580T2 sont conçues pour une utilisation en intérieur. Pour une utilisation extérieure, il est recommandé d'opter pour des modèles spécialement conçus pour résister aux intempéries.

Comment ajuster les réglages acoustiques des enceintes Boston Acoustics VSI 580T2 ?

Utilisez les commutateurs d'ajustement situés sur l'arrière des enceintes pour modifier les réglages de niveau et de tonalité selon vos préférences sonores.

Que faire si l'une de mes enceintes Boston Acoustics VSI 580T2 émet un bruit de grésillement ?

Vérifiez les connexions des câbles pour assurer un bon contact. Si le problème persiste, testez l'enceinte avec un autre amplificateur pour déterminer si l'enceinte est défectueuse.

MODE D'EMPLOI VSI 580T2 BOSTON ACOUSTICS

Enceinte de plafond simple stéréo directe/diffusion

Guide de référence de configuration rapide

Conseils d'installation / d'emplacement.5

Conseils d'installation 10

Cablage 12

Instructions d'installation. 14

Peinture 17

Niveau d'écoute / Contrôle de puissance 18

Informations de contact 18

Système boston acoustics de plafond direct/diffusion

• Enceintes de plafond avec un lining impressionnant.
• Le choix de configurations directe ou de diffusion permet une versatility inégalée.

Utilisées en applications de théâtre, les VSi 580T2 et HSi 470T2 peuvent être configurées pour un fonctionnement direct ou de diffusion. Si l'enceinte Surround est située directement au-dessus du site d'écoute, l'installateur peut configurer l'enceinte pour un fonctionnement de diffusion. Dans cette application, l'ilot T2 tourne, ce qui permet de diriger le « zéro » vers l'auditeur. L'ilot T2 peut être tourné après l'installation de l'enceinte.

La VSi 580T2 et la HSi 470T2 peuvent être configurées pour des entrées à un ou deux canaux, ce qui permet que les enceintes peuvent fonctionner en tant que canal Surround simple ou en tant que canal latéral et postérieur à partir d'un unique emplacement au plafond.

Merci d'avoir porté votre choix sur les enceintes de plafond Boston Acoustics Designer. Votre enceinte a été conçue pour assurer des performances audio étonnantes pendant des années.

Gardez votre mode d'emploi en sécurité pour si vous devez le consulter ultérieurement. Les installateurs professionnels ayant de l'expérience avec des enceintes de plafond sont priés de lire les Conseils d'installation, car ils contiennent des informations spécifiques à propos des VSi 580T2 et HSi 470T2.

Beaucoup de plaisir avec votre nouvelle enceinte Boston Acoustics T2!

Eteignez toujours l'amplificateur ou le récepteur lorsque vous allez connecter des enceintes ou d'autres composants au système.

Remarque

L'installation ne devrait être exécutée que par des installateurs professionnels ou par des personnes ayant des talents en construction, de l'expérience avec l'utilisation correcte d'outils, des connaissances concernant les consignes locales de construction et de sécurité électrique et la connaissance de l'environnement dans lequel l'enceinte T2 sera installée. Installez les enceintes T2 conformément aux directives locales de construction, d'énergie et électriques.

• Enceinte Grille avec toile
• Écran de peinture Gabarit de découpe
• Embout de tournevis

Conseils d'installation / d'emplacement

Puisque l'emplacement de l'enceinte est permanent et que l'emplacement des meubles pourrait ne pas être, vous devriez d'abord déterminer quel sera le meilleur emplacement pour l'enceinte; c.-a-d. un emplacement qui permettra que les meubles soient déplacés sans que la bonne balance du son tout-autour de la zone d'écoute soit affectée.

Enceinte stéréo simple

Si vous allez utiliser la T2 en tant qu'enceinte unique dans une petite ou moyenne salle, un hall ou une salle de bain, placez l'enceinte le plus près possible du centre de la pièce. Cela permettra à l'enceinte de fournir la meilleure distribution du son. Alignez l'ilot des tweeters pour qu'ils soient parallèles à la dimension de longueur de la pièce (reportez-vous aux Options d'enceinte unique 1 et 2).

Lorsque vous allez utiliser les enceintes T2 en tant qu'enceintes Surround, vous devriez les placer aux côtés opposés de la pièce, derrière ou en parallèle avec la zone d'écoute.

Une fois l'enceinte T2 installée, vous pouvez procéder au réglage fin en pivotant l'ilot des tweeters et en alternant entre les modes direct et diffusion.

Nous avons fourni des options d'emplacement pour six des scénarios d'installation les plus communs. Les diagrammes montrent l'emplacement, l'orientation de l'ilot des tweeters et quel mode (direct ou diffusion) utiliser.

Fonctionnement direct/diffusion

Lorsque vous utilisez la T2 en tant qu'enceinte Surround, vous pouvez la configurer en mode direct ou diffusion. En mode direct, l'enceinte a un motif de dispersion uniforme dans toutes les directions. En mode diffusion, un « zéro » est créé sous l'enceinte, le long de l'axe indiqué dans le diagramme ci-dessous.

Mode Direct - Tweeters dirigés en avant et en arrière

Mode diffusion - Tweeters dirigés en avant et en arrêté

Mode Direct - Tweeters dirigés en avant et en arrêté

Mode diffusion - Tweeters dirigés vers les murs latéraux

• Enceintes latérales-mode diffusion
• Enceinte arrêté-mode direct
• Tweeters dirigés en avant et en arrêté

• Enceintes latérales-mode diffusion
• Enceinte arrêté-mode direct
• Tweeters dirigés en avant et en arrêté

Distances exigées

Derrière la surface de montage, vous devez disposer d'un espace de 25mm (1 pouce) autour du trou de montage.

HSi 470T2

Nouvelle construction

Les performances de votre enceinte Boston Acoustics peuvent être améliorées lorsque la cavité du plafond est repliée avec de l'isolation standard en fibre de verre. S'il y a déjà de l'isolation installée, du type avec un recouvrement en papier dirigé vers l'enceinte, éliminez le recouvrement situé derrière l'emplacement d'installation. (Consultez la conformité avec les directives locales de construction.)

Si vous prenez des mesures pour augmenter la rigidité de la surface de montage en utilisant des vis de fixation supplémentaires et/ou des adhésifs de construction entre les parois et les poutres adjacentes à l'emplacement de l'enceinte, cela apportera également une amélioration des performances.

Si vous allez utiliser votre enceinte T2 avec un processeur de son Surround et un subwoofer, réglez le contrôle de gestion des basses à « small » (faible) pour les enceintes VSi 580T2 et HSi 470T2.

Consultez le mode d’emploi de votre récepteur ou processeur Surround pour des instructions à propos de la modification des réglages de gestion de basses.

Emplacements humides

Lorsque l'enceinte T2 est installée dans un endroit humide (cuisine, salle de bain), vous devriez la positionner de façon que l'humidité ne puisse s'accumuler dans l'enceinte.

L'enceinte Boston Designer N'EST PAS conçue pour être submergée!

Supports optionnels pour nouvelle construction

Pour des installations dans de nouvelles constructions, nous disposons de supports pour nouvelles constructions. Les supports NCB font office de guide parfait pour effectuer la découpe.

Modèle

VSi 580T2

Support

HSi 470T2

NCBR6

Transformateurs

Nous avons prévu un espace sur les circuits de transition des VSi 580T2 et HSi 470T2 pour le montage de deux transformateurs de distribution de 25/70 V.

Pour retirer la grille

Si vous avez besoin de retirer la grille, soulevez-la doucement sur les bords. Utilisez un instrument pointu, tel qu'un cure-dent ou le poinçon de grille optionnel de Boston Acoustics.

Selon l'application, il y a différentes manières de câbler l'enceinte T2.

Enceinte stéréo simple

Si vous allez utiliser votre enceinte T2 comme unique enceinte stéreo, reportez-vous au diagramme ci-dessous.

1. Placez le cavalier d'entrée (situé à l'arrière de l'enceinte T2) à la position « Dual Input » (voir 1).
2. Connectez les câbles aux bornes « Input A » et « Input B ». Assurez-vous de maintenir la polarité correcte (voir 2).
3. Positionnez le commutateur « Direct/Diffuse » situé à l'avant de l'enceinte à « Direct » (voir 3).

Avertissements

Vérifiez votre câblage. Si la polarité correcte n'est pas maintenue, les performances des basses seront réduites et il y a danger d'endommagement de l'enceinte qui ne sont pas couverts par la garantie.

Vérifiez les paramètres d'entrée. Vérifiez que le cavalier est positionné sur « Dual Input ». Si l'enceinte est en mode « Single Input », il y a risque d'endommagement des « enceinte et de votre amplificateur, qui ne sont pas couverts par la garantie.

Si vous allez utiliser votre enceinte T2 comme enceinte Surround, reportez-vous au diagramme ci-dessous.

1. Placez le cavalier d'entrée (situé à l'arrière de l'enceinte T2) à la position « Single Input » (voir 1).
2. Connectez les câbles d'enceinte à « Input A » uniquement. Assurez-vous de maintenir la polarité correcte (voir 2).
3. Sous cette application, l'enceinte T2 peut être configurée pour les modes direct ou diffusion (voir 3). Nous vous recommandons d'essayer les deux configurations pour déterminer quel réglage convient le mieux à votre application.

Avertissement

Eteignez toujours l'amplificateur ou le récepteur lorsque vous allez connecter des enceintes ou d'autres composants au système.

Important

L'installation ne devrait être exécutée que par des installateurs professionnels ou par des personnes ayant des talents en construction, de l'expérience avec l'utilisation correcte d'outils, des connaissances concernant les consignes locales de construction et de sécurité électrique et la connaissance de l'environnement dans lequel l'enceinte T2 sera installée. Installez l'enceinte T2 conformément aux directives locales de construction, d'énergie et électriques.

Outils dont vous aurez besoin

• Un couteau de travail, une scie sauteuse ou un autre outil pour découvrir la cavité requise dans la surface de montage.
• Tournevis Phillips #2.
• Des pinces électriques ou des pinces à dénuder pour la préparation des câbles. Un stylo.

Installations existantes

1. Marquez le contour de la cavité d'installation à l'aide du gabarit fourni (voir diagramme 4). Percez un petit trou au centre de l'emplacement de l'enceinte. Insérez-y un long fil de fer plié et faites-le tourner afin de confirmer qu'il n'y a pas d'obstacles derrière l'emplacement choisi (voir diagramme 5).

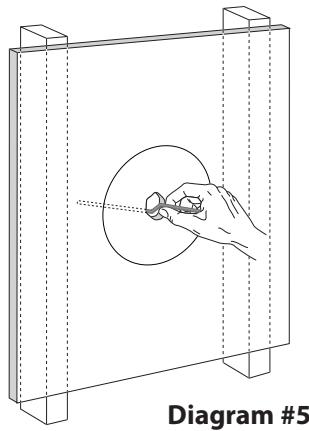

1. Découpez le trou d'installation.
2. Acheminez le câble depuis l'amplificateur jusqu'au trou découpé. Laissez dépasser le câble d'environ 300 mm (1 pied) du trou.

1. Dénudez 12 mm (1 / 2)^n du câble et torsadez les brins. Le réceptacle de l'enceinte T2 accepte des câbles dénudés (jusqu'au calibre 12) ou des fiches « banane » simples.
2. Connectez les câbles à l'enceinte en observant de prendre la polarité correcte.
3. Glissez l'enceinte dans la cavité découpée (voir diagramme 6).

1. Serrez les quatre vis Phillips de montage. Les bras de montage pivoteront en position et ancreront l'enceinte à la surface de montage (voir diagramme 7).

Remarque

L'ilot des tweeters peut être pivoté sur 180 degrès, ce qui vous permettra de diriger le « zéro » sans avoir à démonter l'enceinte complète pour atteindre L'ilot des tweeters.

Avertissement

NE JAMAIS serrer excessivement les vis de montage.

1. Insérez la grille dans les rainures du baffle en poussant légèrement sur les bords (voir diagramme 9).

Remarque

Si vous souhaitez peindre les enceintes ou les grilles, vous devriez le faire avant d'installer les grilles. Veuillez vous reporter aux instructions de Peinture.

Le cadre de l'enceinte

Vous pouvez peindre l'enceinte avant ou après l'installation. L'enceinte a déjà été traitée avec de la peinture de fond.

1. Insérez l'écran de peinture fourni dans le cadre de l'enceinte (voir diagramme 10).
2. Peignez le cadre. Si vous utilisez de la peinture en aérosol, appliquez deux légères couches. Si vous l'appliquez avec un pinceau ou un rouleau, diluez la peinture et appliquez deux couches très légères. Cela évitera des accumulations de peinture et des « écoulements » sur le cadre.
3. Patientez jusqu'à ce que la peinture soit sèche et retirez l'écran de peinture par les lèvres de manipulation.

La grille de l'enceinte

1. Enlevez prudemment le tissu à l'intérieur de la grille. Mettez-le de côté dans un endroit propre pour le remonter ultérieurement.
2. Nettoyez la grille. Si vous utilisez de la peinture en aérosol, appliquez deux légères couches. Si vous l'appliquez avec un pinceau ou un rouleau, diluez la peinture et appliquez deux couches très légères. Cela empêchera que la peinture ne bouchonne les trous de la grille.
3. Patientez que la peinture se sèche et replacez le tissu et le logo.

Niveaux d'écoute/contrôle de puissance

Les recommandations données pour l'enceinte supposent que vous utiliserez l'amplificateur de manière à ne pas produire de distorsions. Même nos robustes enceintes peuvent être endommagées par un amplificateur produisant de la distorsion.

Si vous entendez un son grincheux ou déformé, réduisez le volume. Le fonctionnement prolongé ou répétitif de votre enceinte avec un signal provenant d'un amplificateur en distorsion peut entraîner des endommagements non couverts par la garantie.

Si le service semble nécessaire

Contactez d'abord le distributeur auprès duquel vous avez acquis les enceintes. Si cela est impossible, contactez:

Ou contactez-nous par courrier électronique à

Nous vous répondrons rapidement pour vous dire quoi faire. S'il est nécessaire de renvoyer votre enceinte à l'usine, veuillez prépayer les frais de port. Après la réparation, nous vous l'enverrons. Aux États-Unis et Canada, les frais de port prépayés.
