MODE D'EMPLOI RK5 BOSTON ACOUSTICS
Enceintes étanches, Série Voyager®
| Fiche technique | Voyager RK5 | Voyager RK6T2 | Voyager RK8T2 |
| Réponse en fréquence | 70 – 20K Hz, ±3dB | 60 – 20K Hz, ±3dB | 50 – 20K Hz, ±3dB |
| Puisance de l' amplificateur | 5 – 100 Watts | 10 – 150 Watts | 20 – 200 Watts |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms |
| Sensibilité (2,83 volts à 1M) | >89dB | >89dB | >89dB |
| Module des graves | 5¼" | 6½" | 8" |
| Bafle de Agudos | ¾" (19 mm) à dômeSouple | à double dômeSouple de 1 po (25,4 mm) à double dômeSouple de 1 po (25,4 mm) | |
| Dimension hors tout (LxHxP) | 12¼" × 10" × 11½" | 16" × 12½" × 11½" | 18½" × 14½" × 13½" |
| 325 × 254 × 285 mm | 406 × 320 × 285 mm | 470 × 376 × 340 mm | |
| Poids | 9 lb (4,1 kg) | 12,5 lb (5,7 kg) | 16 lb (7,3 kg) |
Description
Merci d'avoir choisi les enceintes Voyager® de la série RK pour votre système de divertissement extérieur. Ces enceintes combinent le fabuleux son produit par Boston, une conception étanche et des coffrets conçus pour s'intégrer dans le milieu environnant. Ainsi, vous profitez d'un son exceptionnel sur votre terrasse, dans votre jardin ou près de la piscine.

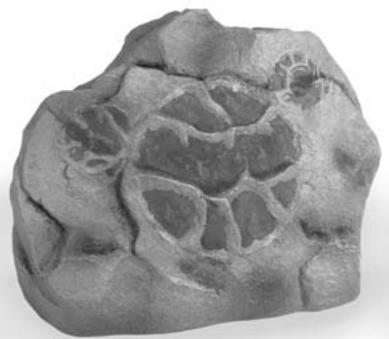

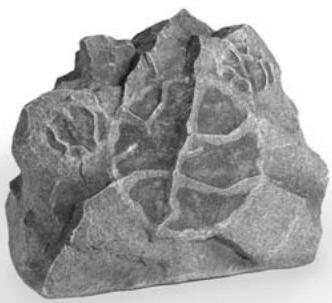

Tous les modèles Voyager RK sont bidirectionnels et insérés dans des coffrets robustes prenant l'apparence de pierre naturelle. Le modèle Voyager RK5 est une enceinte monophonique composée d'un haut-parleur de graves de 5 14 po (135 mm) et d'un haut-parleur d'aigus à dôme souple intégré Boston de 1 po (19 mm). Le modèle Voyager RK6T2 est une enceinte stéréophonique intégrée. Elle comprend deux haut-parleurs d'aigus de 1 po (24,5 mm) à dôme souple insérés, inclinés pour favoriser la dispersion du son et créer une impression de séparation stéréophonique. Son haut-parleur de graves de 6 12 po (165 mm) robuste compte une double bobine acoustique. Il produit ainsi les deux canaux d'une sortie stéréophonique. La conception du modèle RK8T2 est remarquable. L'enceinte compte également une paire de haut-parleurs d'aigus à dôme souple de 1 po (25,4 mm) et un puissant haut-parleur de graves correspondant de 8 po (203 mm).
Toutes les pièces qui composent les enceintes Voyager® de la série RK sont fabriquées à partir de matières plastiques, de caoutchouc et d'autres matières haute technologie qui sont mises à l'épreuve pour en vérifier, en profondeur, leur durabilité.
Fonctionnalités importantes supplémentaires
- Les enceintes Voyager RK sont préparées pour une performance extérieure. Le son est enveloppant et contribue à la(Meilleure) performance en milieux extérieurs. Les enceintes s'harmonisent parfaitement avec les autres modèles de la série Voyager.
- Les haut-parleurs de graves sont dotés de cônes composés de copolymère rempli de mica munis d'un cadre ambisonique en caoutchouc butyle. Les haut-parleurs d'aigus sont munis de dômes souples.
- Les modèles RK6T2 et RK8T2 sont munis d'un haut-parleur de graves à panier étagé qui positionne le cône vers l'avant pour empêcher l'« effet de tunnel » et conserver un son naturel et régulier de fréquences moyennes. Les moteurs de haut-parleurs sont inclinés vers le haut à 20 degrés pour déployer un son remarquable lorsque les enceintes sont au niveau du sol.
- Entièrement étanches avec quincaillerie et grilles à l'épreuve de la rouille. (IEC 60529, IPX4, IPX5)
- Les coffrets, les grilles et les moteurs de haut-parleurs résistant aux intempéries et températures extrêmes et sont protégés contre les rayons UV. Cable de connexion de six pieds (1,83m) intégr(e), conçu pour une utilisation souterraine. Des capuchons de connexion étanches sont livrés avec les enceintes. Bornes d'assemblage internes pour l'utilisation facultative d'un transformateur de 70 ou 100 volts en option pour des utilisations commerciales ou des systèmes audio résidentiels qui utilisent plusieurs enceintes ou dont le câblage des enceintes parcourt de longues distances.
Positionnement des enceintes
Le positionnement des enceintes extérieures suit une autre liste de priorités que celle utilisée pour les enceintes intérieures. Les enceintes utilisées à l'intérieur conjointement avec des systèmes musicaux ou audio-visuels sont positionnées pour obtenir la meilleure impression stéréophonique ou ambiophonique possible. Normalement, l'écoute de la musique ou des programmes audio-visuels se fait à partir d'un emplacement précis. Mais les activités en plein air sont normalement synonymes de déplacements. Ainsi, la principale préoccupation n'est pas l'impression stéréophonique ou ambiophonique à créer. Très souvent, le principal objectif de l'installation d'enceintes extérieures est la pleine couverture acoustique de l'aire utilisée pour les activités de plein air.
Les lignes directrices de base sont assez simples. Elles différent cependant légèrement entre le modèle RK5 (enceinte monophonique) et les modèles RK6T2 et RK8T2 qui peuvent être raccordés comme enceintes monophoniques ou stéréophoniques.
Voici trois questions interdépendantes qui aideront à déterminer l'emplacement des enceintes :
- À quel endroit serez-vous pour écouter le son produit par les enceintes?
- Quelles seront les activités pratiquées lors de l'écoute du son produit par les enceintes ? L'écoute du son produit par les enceintes sera la principale activité ou elles serviront à produire un son d'ambiance pour d'autres activités ?
- Quelle est l'importance de l'impression stéréophonique classique? Quel est l'élément le plus important : une impression stéréophonique normale ou une couverture acoustique équilibrée de l'aire d'activités?
Les exigences sont toutes autres lors de l'installation d'enceintes dans un milieu extérieur. L'espace n'est pas clos et si bien défini que dans une pièce. Vous aurez alors à installer les enceintes de sorte à obtenir la couverture acoustique souhaitée et dans un bon endroit pour favoriser la reproduction du son.
Par exemple, lors de la sélection de l'emplacement d'une enceinte à l'extérieur, il est préféable d'avoir une surface solide derrière celle-ci. Cette dernière favorise la sortie des graves. Le son des graves est naturellement omnidirectionnel. L'énergie sonore des graves, émise par une enceinte, se dispersera dans toutes les directions. À l'extérieur, en l'absence de murs pour contenir l'énergie des graves, l'installation d'une enceinte, avec sa face postérieure contre une surface solide (comme le mur d'une maison, une clôture pleine, etc.) aidera à concentrer et diriger le son des graves produit par celle-ci.

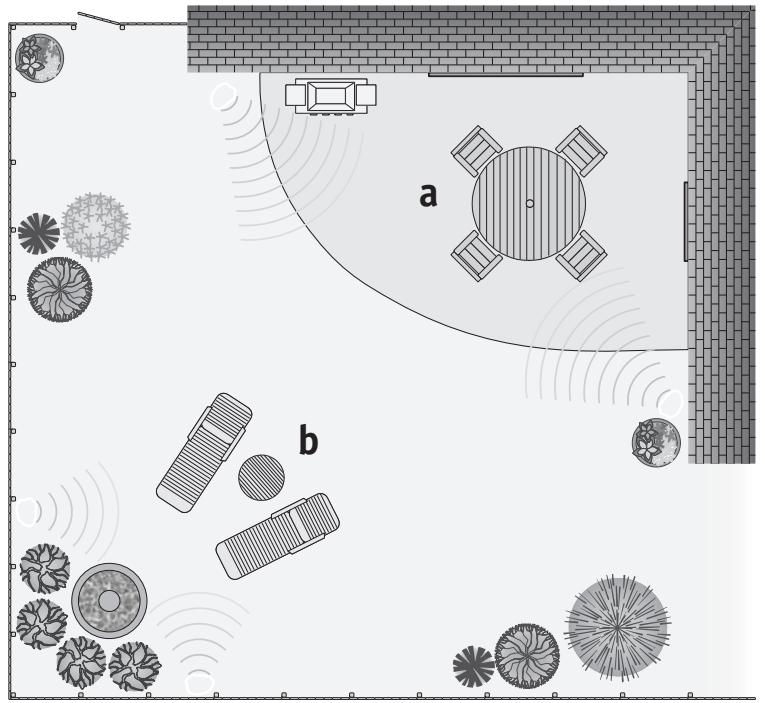

L'illustration ci-dessous montre un exemple de positionnement de vos enceintes. On y retrouve deux principales aires d'écoute soit autour de la table (a) sur la terrasse et près des chaises longues (b) dans la cour.
Deux enceintes sont installées contre les murs de la maison en direction de la terrasse. Ce positionnement produit une bonne couverture de l'aire où sont installées la table et les chaises.
L'autre paire d'enceintes est installée contre la clôture, en direction des chaises longues, pour une bonne couverture acoustique de cette aire.
Dans ces exemples, le modèle RK5 (enceinte monophonique) aurait une séparation stéréophonique normale. Il est possible de câbler les modèles RK6T2 et RK8T2 pour produire une séparation stéréophonique normale ou de les câbler de sorte que les deux canaux sont produits par chaque enceinte. Un tel raccordement sacrifie l'impression stéréophonique pour une distribution sonore plus uniforme des deux canaux.
Câblage des enceintes
Une fois les emplacements des enceintes choisis, il faut passer les fils qui raccorderont les enceintes à l'amplificateur du système.
En plus des spécifications techniques pour la connexion d'une enceinte normale, le fil sélectionné doit être conforme à un usage extérieur. Recherchez un fil qui peut s'installer sous terre. Ce fil conviendra aux exigences d'un usage extérieur. Le calibre d'un câble pour usage extérieur est normalement d'au moins 14. Ce calibre convient à une distance d'environ 50 pieds (15,2 mètres). Pour une distance plus importante, utilisez un fil de calibre supérieur, soit de calibre 12.
Si le câblage doit parcourir plus de 75 pieds (22,8 mètres), il est recommandé d'installer un système de distribution haute tension. De tels systèmes utilisent un amplificateur spécial qui fournit une sortie de « 70 volts » (dans certains pays, « 100 volts »). Il permet d'installer un câblage pour enceintes de calibre relativement petit sur une grande distance sans dégradation du signal. Les enceintes utilisées avec un système haute tension exigent un transformateur. Boston Acoustics offre un transformateur en option. L'enceinte de la série RK comporte un espace à cet effet pour la fixation du transformateur à l'intérieur d'un couvercle logé au bas de l'enceinte d'où soit le câblage. Pour de plus amples renseignements, communiquez avec un technicien en système audio qui personnalise des installations.
Polarité des connexions de l'enceinte
Il est important que les enceintes d'un système soient raccordées avec un fil de même polarité ou « en phase ». Les bornes des amplificateurs, prévues pour l'enceinte, sont codées par couleur et la polarité, indiquées (normalement la borne rouge est positive + et la borne noire est négative -). Au lieu des bornes normales de fil de la plupart des enceintes, les modèles de la série RK comportent des spirales de raccord qui font saillie au bas du coffret. Les fils sont codés par couleur comme normalement (le fil rouge est positif + et le fil noir, négatif -). Dans le cas des modèles RK6T2 et RK8T2, deux câbles doubles font saillie. Le cable pour le côté « droit » compte un fil rouge et un fil noir. Le cable pour le côté « gauche » comporte un fil jaune et un fil blanc. Il est maintenant essentiel de raccorder toutes les connexions de la même façon. Ceci est principalement important pour les modèles RK6T2 et RK8T2. Un raccordement incorrect ne reproduira que peu de son.
Raccordement des enceintes

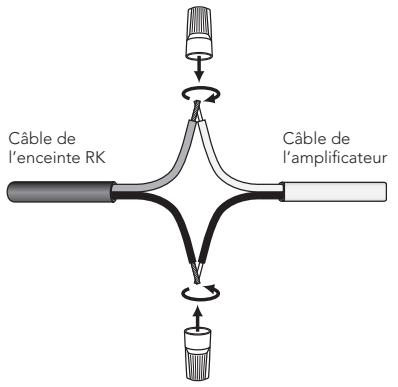

Les spirales de raccord des enceintes sont raccordées aux fils des enceintes avec des capuchons de connexion spéciaux fournis qui sont remplis d'un produit d'étanchéité. Pour raccorder les fils de l'amplificateur au fil qui fait saillie de l'enceinte RK, dénudez environ 38 à 12 po (9,5 à 12,7 mm) du fil. Tordez les brins élémentaires pour bien définir un faisceau. Tordez l'ensemble ensemble, les deux fils du câblage. Insérez l'un des capuchons de connexion fournis sur les extrémités du câble et tournez-le jusqu'à ce qu'il soit solidement fixé.
Conseils pratiques : pour bien protéger les capuchons de connexion, appliquez un produit d'étanchéité à la silicone autour de l'ouverture du capuchon et des câbles. Ne scellez pas les capuchons avant d'avoir testé le système et de vérifier si toutes les connexions sont correctes.
Câblage de base d'une enceinte stéréophonique
L'illustration ci-dessous montre une connexion stéréophonique de base pour l'enceinte RK5. La connexion est très simple. Respectez le code de couleur du fil pour garantir que le fil positif est raccordé à l'autre fil positif et que le fil négatif est raccordé à l'autre fil négatif et ce, à tous les points de connexions.
Amplificateur ou récepteur
Câblage des modèles RK6T2 et RK8T2
Les enceintes RK6T2 et RK8T2 sont essentiellement une paire de haut-parleurs stéréophoniques intégrée dans un coffret. Elles sont composées de deux haut-parleurs d'aigus et d'un haut-parleur de graves à double bobine acoustique. Il est possible de les raccorder pour que les haut-parleurs fonctionnent comme une seule enceinte ou comme une « paire » d'enceintes stéréophoniques. L'utilisation choisie dépend de la disposition matérielle de l'aire.
Utilisez l'exemple de la disposition des enceintes de l'illustration utilisée plus tôt. Il est possible de raccorder les enceintes dirigées vers la terrasse comme haut-parleurs stéréophoniques. Les enceintes sont positionnées de sorte qu'elles ne produisent pas une impression stéréophonique normale. Câblez ces haut-parleurs de sorte que chaque unité soit une enceinte stéréophonique autonome qui vous offre la deuxième meilleure option : la meilleure couverture acoustique en provenance des deux canaux.
Amplificateur ou récepteur
Par comparaison, les enceintes disposées de chaque côté de la fontaine et dirigées vers les chaises longues sont bien placées pour produire une bonne impression stéréophonique. Il est possible de raccorder ces enceintes de sorte que chacune reproduise un seul canal d'un signal stéréophonique.
Amplificateur ou récepteur
Raccordement de plusieurs enceintes
Parfois, il est désirable de raccorder plus d'une enceinte à un canal donné d'un amplificateur. Dans ce cas, certaines limitations s'imposent. Il est important que l'impédance (ou la « résistance » électrique), exprimée en ohms, des enceintes combinées, soit au sein de la fourchette d'impédance qu'un amplificateur courant réussit à prendre en charge. Les directives ci-dessous décrivent les schémas de câblage de base courants de connexion de plusieurs enceintes. Pour faciliter la visualisation et respecter l'espace restreint du mode d'emploi, le schéma de câblage utilisera des symboles schématiques courants au lieu d'images d'enceintes.
Deux méthodes de connexion de base existent : soit les connexions en parallèle et en série. La connexion en parallèle est illustrée à gauche et la connexion en série, à droite. Les noms utilisés sont descriptifs.
Le schéma illustré également l'impédance comme l'amplificateur avec les deux types de connexions. Les deux enceintes de 8 ohms, raccordées en parallèle, produisent une impédance de 4 ohms. (Remarque: le schéma électrique est identique au schéma du haut de la page qui illustre les deux entrées des enceintes RK raccordées à un canal de l'amplificateur.) La plupart des amplificateurs prennent en charge 4 ohms d'impédance. Des charges d'impédance de moins de 4 ohms peuvent déclencher les circuits de protection de l'amplificateur ou, dans certains cas, produire une surchauffe. L'ajout d'une troisième enceinte en parallèle produisait une impédance d'environ 2,6 ohms. Un tel raccordement n'est pas recommandé.
Les deux enceintes de 8 ohms raccordées en série produisent une impédance de 16 ohms. L'amplificateur prend en charge facilement une telle impédance. Toutefois, la puissance à la sortie sera un peu plus faible.
Amplificateur ou récepteur
Le raccordement de trois enceintes à un seul canal de l'amplificateur n'est généralement pas recommandé. Mais dans le cas contraire, il est préférible d'utiliser une combinaison de connexions en parallèle et en série. Ce type de connexion est illustré ci-dessous. Deux enceintes sont raccordées en série et la troisième enceinte est raccordée en parallèle avec ceux-ci. Cette combinaison produit une impédance d'environ 12 ohms.
Amplificateur ou récepteur
Pour toute installation de système plus complexe que celui décrit, consultez un technicien formé pour des conseils relatifs au matériel adéquat et assurez-vous que le système soit raccordé pour offrir la meilleure performance et la meilleure fiabilité.
Ajustement des niveaux sonores et de la puissance
Les recommandations de puissance énumérées prennent pour acquis que le système fonctionne de sorte qu'aucune distorsion ne soit produite. Un amplificateur modeste réussirait même à endommager ces enceintes robustes s'il produit des distorsions.
Si les enceintes reproduisent un bruit rauque ; abaissez le volume. La garantie ne couvre pas les dommages provoqués par le fonctionnement prolongé ou répété de vos enceintes avec un signal distordu transmis par l'amplificateur.
Garantie limitée
Boston Acoustics garantit à l'acheteur d'origine, d'une enceinte de la série RK, qu'elle est exempte de défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat.
L'installation et l'utilisation de l'enceinte, en conformité aux directives fournies, sont de votre responsabilité. Il est également de votre responsabilité d'assurer un transport sécurisé chez un préposé au service agréé de Boston Acoustics et de présenter une preuve d'achat, soit le reçu de vente, lors de toute demande de service sous garantie.
La garantie exclut tout dommage provoqué par l'abus, la mauvaise utilisation ou installation, les accidents, le transport ou les réparations ou altérations effectuées par une autre personne qu'un préposé au service agréé de Boston Acoustics.
La présente garantie se limite aux produits Boston Acoustics et ne couvre pas les dommages provoqués par tout matériel associé. En outre, la présente garantie ne couvre pas les frais relatifs au démontage ou à la réinstallation et s'annule si le numéro de série est effacé ou oblitéré. La présente garantie vous donne des droits juridiques précis. Il est possible que vous ayez d'autres droits qui varient d'un État, d'une province ou d'un territoire à l'autre.
En cas de réparation nécessaire
Communiquez d'abord avec le revendeur qui vous a vendu le produit. Dans l'impossibilité, écrivez à :
ou communiquez par courriel au :
support@bostonac.com
Nous vous aviserons rapidement des mesures à prendre. S'il s'avère nécessaire de retourner l'unité de la série RK à l'usine, veillez à l'expédier en port prépayé. Une fois les réparations terminées, nous vous posterons l'unité, port prépayé, aux États-Unis et au Canada.
Uniquement pour les clients de l'union européenne
Ce symbole, apposé sur le produit, indique que celui-ci ne doit pas être jeté avec les ordures ménagères. À défaut, il est possible de le déposer à un établissement de collecte distinct prévu pour les déchets d'origine électronique ou de le retourner à un détaillant lors de l'achat d'un produit semblable. Le fabricant a déjà déboursé les frais nécessaires pour le recyclage de ce produit. Une telle pratique contribue à la réutilisation et au recyclage de composants réduisant ainsi les effets néfastes pour l'environnement et la santé humaine et à éviter des amendes prévues pour une élimination incorrecte.
