Type de produit	Enceinte encastrée
Marque	Boston Acoustics
Modèle	DSi260
Dimensions (L x H)	294 x 224 mm
Profondeur de montage	75 mm
Découpe de montage	254 x 187 mm
Réponse en fréquence (±3 dB)	65 Hz - 20 kHz
Puissance ampli recommandée	10 - 90 watts
Impédance nominale	8 ohms
Sensibilité (1W/1m)	90 dB
Type de tweeter	3¼" (20 mm)
Type de woofer	6½" (165 mm) à membrane laminée
Fréquence de coupure	4000 Hz
Garantie	5 ans (pièces et main d'œuvre)
Options construction neuve	Support NCB6
Plaque de recouvrement optionnelle	Cover6
Emplacements humides	Installation possible en salle de bain ou cuisine
Peinture	Coffret et grille peignables (apprêt inclus)
Connectique	Câble dénudé max 14 AWG ou fiches bananes

FOIRE AUX QUESTIONS - DSI260 BOSTON ACOUSTICS

Quelle puissance d'amplificateur est recommandée pour le DSi260 ?

La puissance recommandée est de 10 à 90 watts pour un fonctionnement optimal sans distorsion.

Quelle est la profondeur de montage nécessaire pour l'enceinte DSi260 ?

La profondeur de montage est de 75 mm depuis la surface du mur ou du plafond.

Comment régler la gestion des graves avec un subwoofer ?

Pour le DSi260, placez le bouton de gestion des graves sur « Large » (grand) dans le récepteur ou processeur ambiophonique.

L'enceinte peut-elle être installée horizontalement ?

Oui, mais montez les enceintes en miroir avec le tweeter vers l'intérieur.

Que faire si le bord inférieur de l'enceinte est à plus de 168 cm du sol ?

Renversez l'enceinte pour que le tweeter soit en dessous du woofer.

Comment retirer la grille de l'enceinte ?

Soulevez délicatement la grille en la tenant par les bords. Utilisez un instrument pointu ou l'outil prévu par Boston Acoustics.

L'enceinte peut-elle être peinte ?

Oui, le coffret et la grille sont peignables. Utilisez deux couches légères et un masque de peinture pour protéger le haut-parleur.

Comment installer un capteur infrarouge dans l'enceinte ?

Éjectez la pièce moulée par l'arrière avec un tournevis et un marteau, puis insérez un capteur IR standard de 1,28 cm de diamètre.

Quelle est la garantie du DSi260 ?

Boston Acoustics offre une garantie de 5 ans pour l'acheteur initial contre les défauts de fabrication et de main-d'œuvre.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un couteau ou scie à découper, d'un tournevis cruciforme n°2, d'une pince coupante et d'un crayon.

MODE D'EMPLOI DSI260 BOSTON ACOUSTICS

Systèmes d'enceintes encastrées DSi®

de la série Designer

DSi-Designer-Serie

Einbau-

Lautsprechersysteme

SPECIFICATIONS

	DSi250	DSi260
FREQUENCY RESPONSE (±3dB)	75Hz-20kHz	65Hz-20kHz
RECOMMENDED AMPLIFIER POWER	10-90 watts	10-90 watts
NOMINAL IMPEDANCE	8 ohms	8 ohms
SENSITIVITY 1 watt (2.83v) at 1m	90dB	90dB
TWEETER	3¼" (20mm)	3¼" (20mm)
WOOFER	5½" (135mm) Laminate Film	6½" (165mm) Laminate Film
CROSSOVER FREQUENCY	6500Hz	4000Hz
EXTERNAL DIMENSIONS	10½ x 7½" (250x191mm)	11½" x 8½" (294x224mm)
MOUNTING HOLE CUTOUT	8½" x 6" (227x152mm)	10 x 7½" (254x187mm)
MOUNTING深度 (FROM SURFACE)	2½" (60mm)	3" (75mm)
OPTIONAL NEW CONSTRUCTION BRACKET	NCB5	NCB6
OPTIONAL COVER PLATE	Cover5	Cover6

Position des enceintes

Si ces enceintes sont installées horizontalement, montez-les comme des images en miroir, avec le tweeter vers l'intérieur.

Si l'enceinte est montée verticalement et que son bord inférieur est à plus de 168 cm du sol, renversez-la de manière à ce que le tweeter soit en dessous du woofer.

Dégagements nécessaires

Derrière la surface de montage, un dégagement

Si vous utilisez vos enceintes encastrées dsi avec un processeur de son ambiophonique et un subwoofer, régalez le bouton de gestion des graves de la manière suivante:

• DSi250 — Placez le bouton de gestion des graves sur « Small » (petit).
• DSi260 — Placez le bouton de gestion des graves sur « Large » (grand). Pour des instructions supplémentaires sur la modification du réglage de la gestion des graves, consultez la documentation du récepteur ou processeur ambisonique.

Emplacements humides

Lorsque les enceintes DSi250/DSi260 sont installées dans un lieu humide, (salle de bains, cuisine) elles doivent être disposées de façon à ce que l'humidité ne s'accumule pas à l'intérieur.

Supports de fixation facultatifs pour constructions neuves

Pour les installations dans des constructions neuves, nous offrons des supports spéciaux. Ces supports sont idéaux pour servir de guides lors de la découpe des murs.

Modèle support

DSi250 NCB5

DSi260 NCB6

Retrait de la grille

Pour retirer la grille, soulevez-la délicatement en la tenant par les bords. Utilisez un instrument pointu affilé, tel qu'un poisson ou l'instrument Boston Acoustics prévu à cet effet (en option).

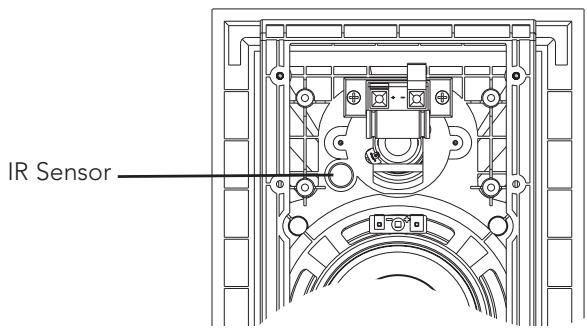

Pièce éjectable pour capteur infrarouge

Chaque enceinte comporte une pièce éjectable moulée dans le haut-parleur à membrane, dont le retrait permet de loguer un capteur infrarouge standard d'un diamètre de 1,28 cm.

Pour utiliser cette fonction :

1. Couchez l'enceinte face vers le bas sur du carton ondulé (vous pouvez utiliser son carton d'emballage).
2. Avec un tournevis cruciforme et un marteau, éjectez la pièce par l'arrière.
3. Installez le capteur infrarouge.

ATTENTION: la grille et le diffuseur de l'enceinte réduisent la portée et l'angle de fonctionnement du capteur IR. Pour une performance optimale, placez le capteur IR dans l'axe de l'enceinte. Testez avant d'installer.

Avertissement

Débranchez toujours l'amplificateur ou le récepteur avant de connecter les enceintes ou tout autre composant du système.

Remarque

Ce manuel suppose que l'installateur sait utiliser les outils à main et à moteur nécessaires à l'installation, qu'il connaît la réglementation en vigueur sur la construction et l'incendie, et qu'il sait exactement ce qui se trouve derrière les murs ou les plafonds sur lesquels les enceintes seront installées.

1. Un couteau, une scie à découper ou tout autre outil capable de découper l'orifice nécessaire dans la surface de montage.
2. Un tournevis cruciforme No. 2.
3. Une pince coupante ou à dénuder pour préparer les fils des enceintes.
4. Un crayon noir

Installations améliorées

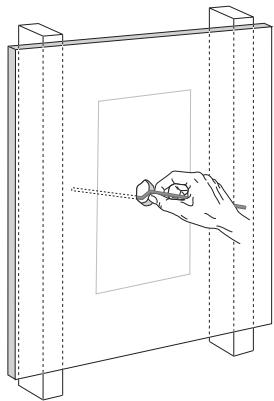

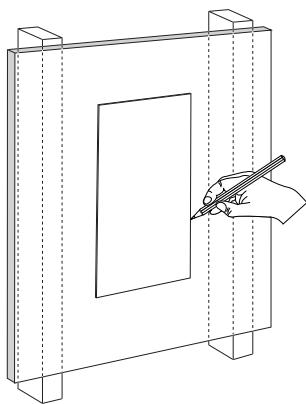

1. Tracez le contour de l'orifice d'installation en utilisant le gabarit fourni. Faites un petit trou au centre de l'endroit où sera placée l'enceinte. Insérez-y un grand morceau de câble replié, et faites tourner celui-ci afin de vous assurer qu'il n'existe aucun obstacle derrière l'endroit choisi.
2. Découpez l'orifice d'installation.
3. Amenez le câble de l'ampli à l'orifice que vous venez de découvrir, en prévoyant 30 cm de câble supplémentaire.

1. Dénudez 13 mm de câble, et torsadez les fils souples ensemble. La fiche de l'enceinte dsi accepte les câbles dénudés d'un diamètre maximum de 14, ou les fiches bananes simples.
2. Connectez le câble à l'enceinte.
3. Introduisez l’enceinte dans l’orifice découvert comme illustré ci-dessous. Les enceintes doivent être introduites dans le mur « côté woofer » en premier.

Important: Ne resserrez pas les vis excessivement.

Si vous souhaitez peindre les enceintes ou les grilles, faites-le avant l'installation des grilles. Veuillez consulter les instructions de peinture qui suivent.

1. Insérez la grille dans les fentes du haut-parleur à membrane en appuyant légèrement sur ses bords.

Coffrets deenceintes

Les enceintes peuvent être peintes avant ou après leur installation. Elles ont déjà reçu une couche de fond.

1 Insérez le masque à peinture fourni dans le coffret de l'enceinte.

1. Peignez le coffret. Si vous utilisez de la peinture au pistolet, appliquez deux couches légères. Si vous appliquez la peinture avec un pinceau ou un rouleau, diluez-la et appliquez deux couches très légères. Vous éviterez ainsi une accumulation excessive de peinture ou des coulées sur le coffret.
2. Une fois que la peinture est sèche, utilisez les languettes pour retirer le masque de peinture.

Grille des enceintes

1. Otez le tissu de l'intérieur de la grille. Mettez-le de côté dans un endroit propre.
2. Peignez la grille. Si vous utilisez de la peinture au pistolet, appliquez deux couches légères. Si vous appliquez la peinture avec un pinceau ou un rouleau, diluez-la et appliquez deux couches très légères. Vous évitez ainsi que la peinture ne remplisse les trous de la grille.
3. Une fois que la peinture est sèche, réinstallez le tissu et le logo de la grille.

Gestion de la puissance et différents niveaux d'écoute

Les recommandations de puissance des enceintes supposent que vous utiliserez l'ampli de telle manière qu'il ne produise aucune distorsion. Malgré leur robustesse, nos enceintes peuvent être endommagées par l'ampli s'il déforme les sons.

Si le son est discordant et strident, baissez le volume. L'utilisation prolongée ou répétée des enceintes avec un signal déformé peut provoquer un endommagement qui n'est pas couvert par la garantie.

Garantie limitée

Boston Acoustics garantit à l'acheteur initial de nos enceintes DSi Designer qu'elles seront libres de tout défaut de fabrication et de main-d'œuvre pendant une période de 5 ans suivant leur date d'achat.

L'acheteur devra avoir installé et utilisé le système conformément au mode d'emploi fourni, en assurer le transport sans accident à un répartiteur agréé par Boston Acoustics et présenter une preuve d'achat (facture ou ticket de caisse) avec sa demande de réparation.

Cette garantie exclut tout dommage résultant d'un usage abusif ou inadéquat, d'un accident, du transport ou de réparations ou modifications effectuées par toute personne autre qu'un répartiteur agréé par Boston Acoustics.

Cette garantie est limitée au produit Boston Acoustics, et ne couvre pas l'endommagement du matériel associé. Elle ne couvre pas son retrait ni sa réinstallation.

Cette garantie est annulée en cas de retrait ou de dégradation du numéro de série.

Cette garantie vous donne certains droits particuliers et vous pouvez également disposer de droits supplémentaires pouvant varier d'un pays à l'autre.

Pour toute commande de réparation

Contactez le détaillant auxquels duquel vous avez acheté les enceintes. Si cela n'est pas possible, écrivez à l'adresse suivante :

ou contactez-nous sur notre site Web à :

[e-mail]

Nous vous indiquerons sans délai la marche à suivre. Si vous nevez renvoyer un article à l'usine, veuillez l'expédier en port payé. Une fois la réparation effectuée, nous vous le renverrons en port payé (aux États-Unis et au Canada).
