FH1 - Accessoire audio YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage pour enceintes
Marque	YORKVILLE
Modèle	FH1
Catégorie	Accessoire audio
Utilisation	Montage d'enceintes en configuration circulaire
Matériaux	Acier robuste
Contenu du kit	Supports en U, traverses, plaques de support, boulons
Capacité	Jusqu'à 4 enceintes par kit (selon modèle)
Compatibilité	Enceintes Yorkville avec points de suspension intégrés
Instructions de montage	Incluses dans la notice
Entretien	Vérifier régulièrement le serrage des boulons, utiliser un frein-filet
Sécurité	Installation réservée à un professionnel pour suspensions aériennes
Réparabilité	Pièces détachées disponibles sur demande (boulons, supports)
Informations générales	Développé pour simplifier le montage circulaire d’enceintes

FOIRE AUX QUESTIONS - FH1 YORKVILLE

Qu'est-ce que le kit FH1 ?

Le FH1 est un kit de montage conçu par YORKVILLE pour assembler deux enceintes ou plus en configuration circulaire serrée. Il remplace les suspensions individuelles traditionnelles.

Combien d'enceintes puis-je monter avec un seul kit FH1 ?

Un kit FH1 permet de monter une paire d'enceintes. Pour des ensembles plus grands (3 ou 4 enceintes), plusieurs kits peuvent être utilisés (références Z761x2, Z762x2, Z763x4, YS#8920x8).

Dois-je être un professionnel pour installer le FH1 ?

Pour des installations en suspension aérienne, il est fortement recommandé de faire appel à un professionnel qualifié. Une installation inadéquate peut entraîner des blessures graves.

Quels outils sont nécessaires pour assembler le support ?

Les boulons et supports sont fournis. Vous aurez besoin d'outils de serrage (clé) et éventuellement de frein-filet (Loctite™, Permabond™ ou Sur-Lok™) pour éviter le desserrage.

Comment assembler le support FH1 ?

1) Placez les deux « Shackle Cross Members » côte à côte. 2) Montez les extrémités des supports « Cross Member ». 3) Glissez les plaques de support dans les rainures. Utilisez les boulons fournis pour aligner les pièces.

Comment fixer les supports aux enceintes ?

Fixez solidement les supports assemblés sur le dessus des enceintes avec les quatre boulons fournis en serrant en diagonale. Répétez pour le dessous après avoir couché les enceintes.

Puis-je utiliser ce kit pour une suspension aérienne ?

Oui, le FH1 est conçu pour la suspension aérienne. Utilisez des shackles dans les trous prévus. Consultez un ingénieur en structure pour évaluer la charge du bâtiment.

Quelles précautions de sécurité observer ?

Ne tentez pas l'installation sans qualifications. Vérifiez périodiquement la quincaillerie et l'ébénisterie. Utilisez un frein-filet sur les boulons. Une installation inadéquate peut causer des blessures ou la mort.

Comment entretenir le montage après installation ?

Inspectez régulièrement tous les boulons et supports. Serrez si nécessaire et appliquez du frein-filet pour éviter le desserrage. Vérifiez l'absence de corrosion ou d'usure.

Où trouver des pièces de rechange pour le FH1 ?

Contactez YORKVILLE au [phone] ou par fax [phone]. Les boulons, plaques et supports sont disponibles sur demande.

MODE D'EMPLOI FH1 YORKVILLE

Ces ensembles de quincaillerie ont été spécialement conçus pour développer les capacités de montage déjà avancé des enceintes.

IMPORTANT!! Le montage de système de haut-parleur est une affaire très sérieuse. Les montages impliquant une suspension aérienne nécessitent une connaissance approfondie, incluant (mais non limitée) au calcul des limites de charge de travail, à la quincaillerie d'installation, et à l'inspection périodique de sécurité de toute la quincaillerie et de l'ébénisterie. Si vous n'avez pas ces qualifications, ne tentez pas de faire vous-même l'installation, préférez recours à un professionnel du domaine. Une installation inadéquate peut causer des blessures corporelles ou même la mort. Consultez un ingénieur en structure pour calculer la charge additionnelle ajustée au bâtiment. Un renforcement de la structure du bâtiment pourrait être nécessaire pour assurer une installation sûre.

Le système FH1

Le système d'installation FH1 a été développé pour rehausser la polyvalence et la simplicité d'installation des enceintes en ensembles circulaires à multiples cabinets. Le kit FH1 permet plus facilement qu'avec trois points individuels de suspension de monter deux enceintes ou plus en disposition circulaire. (Une corvée laborieuse lorsqu'on essaye de suspendre des ensembles circulaires de haut-parleurs à l'aide de quincaillerie et de câbles standards). Le FH1 est facilement monté à des points stratégiques sur le dessus et au-dessous de l'enceintes.

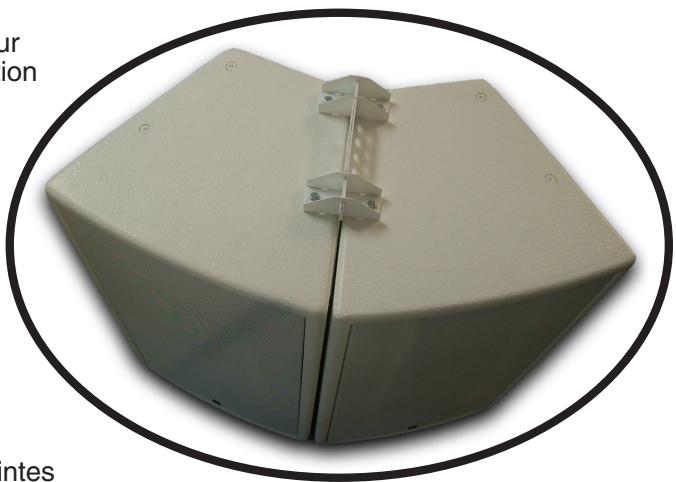

Dispositions circulaires suspendues

Un kit FH1 permet le montage d'une paire d'enceintes en disposition circulaire serrée avec écartement optimum. Des enceintes additionnelles peuvent être ajoutées pour obtenir des regroupements plus grands (3 enceintes ou plus).

Z761x2

Z762x2

Z763x4

YS#8920x8

Kit Includes

Assemblage du support FH1AUX enceintes

Il est plus facile d'assembler le support FH1 à l'enceinte avant de monter ou suspendre l'enceinte.

Étape 1

Préparation des enceintes. Enlever les deux boulons de quincaillerie intégrée de suspension du dessus et du dessous qui sont les plus proches des côtés avoisinants de chaque enceinte qui seront jointes.

FIGURE 1

Étape 2

Assemblage du support. Assembler le support FH1 tel qu'indiqué au diagramme. Assembler sur une surface plane.

i. Placer les deux "shackle Cross Members" côte à côte (tel qu'illustré à la figure 2a). ii. Monter les extrémités de support "Cross Member" des "Cross Members" associé (tel qu'illustré à la figure 2b). iii. Glisser les plaques de support dans les rainures (aux deux extrémités) créées par l'accouplement des "Shackle Cross Members" et des supports "Cross Member."

Conseil : il est plus facile d'assembler le support FH1 à l'écart de l'enceinte, soit sur une table ou sur le dessus de l'enceinte. Utiliser les boulons fournis pour aligner les plaques de support, les "Shackle Cross Members" et le "Cross Member Support" lorsque vous bougez les supports FH1 assemblés.

FIGURE 2c

Fixer les supports aux enceintes. Fixer solidement les supports FH1 déjà assemblés au-dessus des enceintes adjacentes à l'aide des quatre boulons fournis. Serrer les boulons en formant un motif diagonal alternatif. Serrer chaque boulon graduellement jusqu'à ce qu'ils soient tous bien serrés.

Conseil: Pour vous assurer que les boulons ne deviennent desserés après une période de temps prolongée, utiliser un verrouilleur de filage (ex. Marque Lockite™, Permabond™, ou Sur-Lok™). Cela aidera à garder les boulons solidement en place.

Après avoir installé le support FH1 du dessus sur les enceintes, coucher les cabinets sur le dos pour accéder au-dessous. En utilisant les plaques de support, les boulonner fermement ensemble en formant la même disposition diagonale utilisée lors du serrage des boulons sur le dessus.

Étape 4

Utilisation de « Shackles ». Quand l'ensemble de haut-parleur est en position debout, un "shackle" doit être utilisé pour suspendre cet ensemble. Les multiples motifs de trous ont été conçus pour offrir une polyvalence maximale lors de la suspension de l'ensemble.

Note: Le trou d'arrêté le plus loin, au centre du support en U, peut être utilisé pour obtenir la pente la plus brusque. Pour obtenir une pente encore plus brusque, utiliser un boulon à ceillet optionnel de 3/8-pouce pour point de tire à l'arrête des enceintes.

Répéter si nécessaire pour les dispositions requérant plus de deux enceintes par ensemble.

FIGURE4
