Type de produit	Quincaillerie de montage pour suspension aérienne d'enceinte
Marque	YORKVILLE
Modèle	C1890
Compatibilité	Enceinte Coliseum C1890
Contenu de l'emballage	1 fixation, 2 rondelles de caoutchouc, 2 boulons/boutons
Usage prévu	Installation suspendue au mur ou au plafond
Matériau de la fixation	Acier
Matériau des rondelles	Caoutchouc
Outil nécessaire	Clé Allen 7/32 pouce
Diamètre minimal des boulons de montage	1/4 pouce (6,35 mm)
Espacement des trous de montage	16 pouces (40,64 cm)
Nombre minimal de vis par fixation	4
Mise en garde	Installation réservée aux professionnels qualifiés
Entretien et nettoyage	Inspecter périodiquement la quincaillerie et l'ébénisterie
Pièces détachées et réparabilité	Contactez YORKVILLE pour les pièces de rechange

FOIRE AUX QUESTIONS - C1890 YORKVILLE

Comment installer la quincaillerie de suspension C1890 ?

Retirez les boulons de suspension du dessus et du dessous de l'enceinte à l'aide d'une clé Allen 7/32 pouce. Placez les rondelles de caoutchouc entre la fixation et l'enceinte pour éviter les dommages. Vissez la fixation à l'aide des boulons fournis.

Quels outils sont nécessaires pour l'installation ?

Une clé Allen de 7/32 pouce est requise pour retirer les boulons d'origine. Pour le montage mural ou au plafond, vous aurez besoin de vis adaptées (minimum 1/4 pouce de diamètre) et d'une perceuse si nécessaire.

Puis-je installer moi-même la suspension ?

La notice recommande de faire appel à un professionnel qualifié. Une installation inadéquate peut entraîner des blessures graves ou la mort. Si vous n'avez pas les compétences nécessaires, contactez un installateur expérimenté.

Quel type de vis utiliser pour le montage ?

Utilisez des boulons d'au moins 1/4 pouce de diamètre (6,35 mm). Pour une fixation solide, vissez toujours dans une solive ou un montant du bâtiment. Pour le béton, percez et insérez des ancrages appropriés.

L'enceinte C1890 est-elle incluse dans ce kit ?

Non, le kit C1890 ne contient que la quincaillerie de suspension. L'enceinte Coliseum C1890 est vendue séparément.

Combien de vis dois-je utiliser par fixation ?

Un minimum de 4 vis par fixation est recommandé, avec des vis supplémentaires pour plus de sécurité. Le kit est conçu pour s'adapter à un espacement de montants de 16 pouces.

Peut-on monter l'enceinte au plafond ?

Oui, la quincaillerie est conçue pour une suspension aérienne au plafond ou au mur. Assurez-vous que la structure peut supporter le poids et consultez un ingénieur si nécessaire.

Comment entretenir la quincaillerie de suspension ?

Inspectez régulièrement la quincaillerie et l'ébénisterie pour détecter toute usure ou dommage. Remplacez les pièces défectueuses immédiatement.

Où puis-je obtenir des pièces de rechange ?

Contactez YORKVILLE directement ou consultez leur site web pour commander des pièces détachées comme les rondelles ou les boulons.

Ce kit est-il compatible avec d'autres enceintes YORKVILLE ?

Le kit C1890 est spécifiquement conçu pour l'enceinte Coliseum C1890. Son utilisation sur d'autres modèles n'est pas garantie. Vérifiez la compatibilité auprès du fabricant.

MODE D'EMPLOI C1890 YORKVILLE

L'enceinte Coliseum 1890 est l'une des enceintes à haut-parleur de Yorkville qui sont équipées de quincaillerie de montage pour application requérant une suspension aérienne. Cet ensemble de quincaillerie a été spécialement conçu pour rehausser les possibilités de montage de l'enceinte Coliseum C1890.

Important!!

LE MONTAGE DE SYSTÉME DE HAUT-PARLEUR EST UNE AFFAIRE TRÉS SÉRIEUSE. LES MONTAGES IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE) AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE SECURITÉ DE Toute LA QUINCAILLERIE ET DE L'EBENISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE FAIRE VOUS-MÉME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADEQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÈME LA MORT. CONSULTÉZ UN INGÉNIEUR EN STRUCTURE POUR CALCULER LA CHARGES ADDITIONNELLE AJOUTÉE AU BâtIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BâtIMENT POUR RAIT ÉTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SÜRE.

Enclosure Front

1. Enlevez les boulons de quincaillerie de suspension sur le dessus et le dessous de l'enceinte C1890 (boulons du centre) à l'aide d'une clef Allen 7/32-pouce.
2. Durant l'installation de la quincaillerie sur les fixations, placez les rondelles de caoutchouc entre l'enceinte haut-parleur et la fixation. Cela préviendra les dommages excessifs sur l'enceinte à haut-parleur en plus de fournir l'espacement approprié pour la fixation.

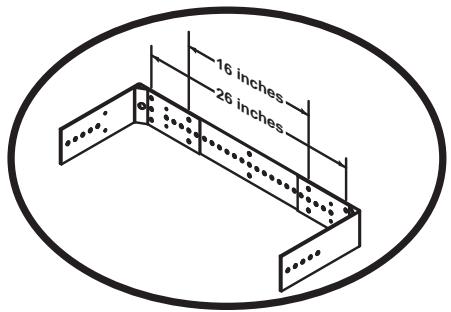

Pour accroître la stabilité lorsque vous le fixez à un mur ou à un plafond, vissez toujours dans une solive de support ou dans un montant du bâtiment. Nous avons prévu des trous de montage à distance de 16

pouces entre chacun pour une bonne adaptation à l'espacement typique de montant de mur.

Note: Vous aurez peut-être à percer des trous et à insérer des ancrages pour les installations sur mur ou plafond en béton. Nous recommandons un minimum de quatre vis par quincaillerie de montant sur chaque côte. C'est toujours une bonne idée d'utiliser des vis supplémentaires pour un renforcement additionnel. Nous recommandons d'utiliser des boulons de diamètre 1/4-pouce comme un minimum pour monter l'enceinte haut-parleur.

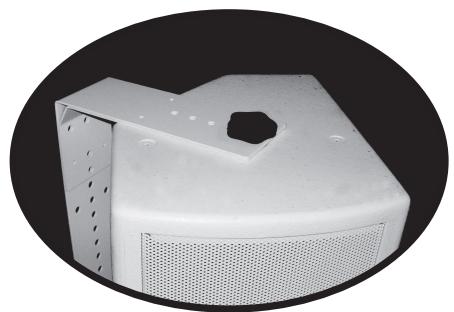

Voici une illustration de l'assemblage complet.

L'ensemble comprend - 1 fixation C1890 - 2 rondelles de caoutchouc - 2 boulons / boutons
