| Type d'appareil | Analyseur de puissance |
| Plage de fréquence | Jusqu'à 40 GHz |
| Voie d'analyse | Hyperfréquences CW ou salve |
| Puissance mesurable | -35 dBm à +10 dBm |
| Résolution temporelle | 100 ps |
| Résolution fréquence | 12 chiffres |
| Temps d'acquisition | 25 ms (mode automatique) |
| Base de temps | Très haute stabilité (1,5x10⁻¹⁰) |
| Débit de transfert | 250 000 échantillons/s (mode interne), 5 000 échantillons/s (USB/GPIB) |
| Multimètre intégré | Oui |
| Affichage | Multi-paramètres |
| Modes de mesure | Trace des tendances, histogramme, statistiques, écart type d'Alan |
| Mesures spécifiques | Fréquence/période avec zéro temps mort |
| Connectivité | USB, ports GPIB, interface GPIB programmable |
| Logiciel inclus | LabVIEW SignalExpress TE |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - MCA3000 TEKTRONIX
Questions des utilisateurs sur MCA3000 TEKTRONIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Analyseur de spectre au format PDF gratuitement ! Retrouvez votre notice MCA3000 - TEKTRONIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MCA3000 de la marque TEKTRONIX.
MODE D'EMPLOI MCA3000 TEKTRONIX

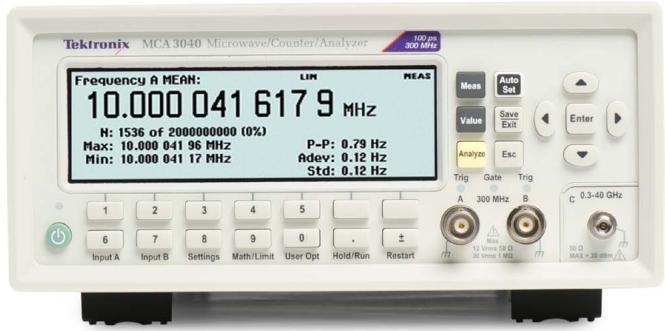

Analyseurs/compteurs d'hyperféquences et multimètres de puissance intégrés microwave/counter/analyzer & integrated power meter
Fiche technique de la gamme MCA3000/MCA3000 Series Data Sheet
Spécifications des performances clés
- Modèle 27 GHz et 40 GHz Voie d'analyseur d'hyperféquences avec CW ou salve Deux voies d'usage générale à 300 MHz
- Gamme de puissance comprise entre -35 dBm et +10 dBm Résolution temporelle monocoup de 100 ps Résolution de fréquence de 12 chiffres/s. 14 chiffres affichés. Temps d'acquisition de 25 ms (mode automatique) ou nul (mode manuel) Résolution de tension de 3 mV
- Base de temps thermostatée très haute stabilité (1,5× 10^-8) en option
Débit de mesure
Débit de transfert des données de 250 000 échantillons par seconde vers la mémoire interne (jusqu'à 750 000 échantillons stockés) Débit de transfert des données de 5 000 échantillons par seconde sur le bus USB/GPIB (mode bloc)
Caractéristiques et fonctions disponibles
- Mesures automatisées : Fréquence, période, rapport, intervalle de temps, erreur d'intervalle de temps, largeur d'impulsion, temps de montée/descente, angle de phase, rapport cyclique, tension maximum, tension minimum, tension crête-à-crête. Multimètre de puissance intégré. Affichage multi-paramètres. Mode de trace des tendances. Mode de statistiques des mesures. Mode d'histogramme. Écart type d'Allan. Mesures de fréquence/période avec zéro temps mort.
Connectivité
Ports péripériques USB et ports GPIB sur le panneau arrière pour une connectivité rapide au PC. L'interface GPIB prend totalement en charge la programmation compatible SCPI et offre un mode d'émulation pour le remplacement Plug-and-Play dans les systèmes de test automatique (ATE) existants. - Entrée d'armement externe. Sortie d'oscillateur de référence de 10 MHz. Inclut l'édition limitée du logiciel LabVIEW SignalExpress™ TE de National Instruments pour connecter votre banc. - Logiciel TimeView™ disponible en option pour l'analyse de domaine de modulation.
Des outils complets pour des mesures de précision
La gamme de compteurs d'hyperféquences MCA3000 surpassé tous les compteurs d'hyperféquences présents sur le marché en termes de résolution, de vitesse et de temps d'acquisition. En plus du multimètre de puissance intégré, les modèles de la gamme MCA réunissent une multitude de fonctions en un seul instrument.
Avec une fréquence et une résolution temporelle à la pointe du secteur, la gamme MCA dispose de série d'une mémoire interne et d'un débit de transfert de données de 250 000 échantillons par seconde vers la mémoire. De plus, l'affichage multi-paramètres montre les mesures auxiliaires en parallèle des mesures principales, offrant ainsi une vue d'ensemble des résultats dont vous avez besoin. Grâce aux modes d'analyse les plus complets du secteur, notamment les statistiques des mesures, les historiques et les tracés des tendances, vous disposez des outils nécessaires à l'analyse rapide et précise de votre signal.
En plus d’être des compteurs d’hyperféquences de qualité exceptionnelle, les produits de la gamme MCA3000 peuvent également servir de minuteurs/compteurs d’utilité générale avec deux entrées à 300 MHz supplémentaires.
Des performances de pointe pour des systèmes exigeants
Des mesures de puissance et de fréquence rapides et de haute résolution, avec un temps d'acquisition très court de 25 ms (mode automatique) ou nul (mode manuel), sont des qualités essentielles pour la validation des systèmes complexes actuels. En ce qui concerne les applications de vérification et de métrologie, la gamme MCA se révèle très précise grâce à une base de temps OCXO interne stable, d'une erreur d'intervalle de temps A-B systématique faible et d'une résolution élevée.
Un débit rapide qui réduit le temps de test
La gamme de compteurs d'hyperféquences MCA offre un débit à la pointe du secteur, vous permettant d'économiser jusqu'à 90 % de votre temps de test par rapport aux autres minuteurs/compteurs d'hyperféquences du marché. Jusqu'à 250 000 résultats de mesures par seconde peuvent être stockés dans la mémoire interne. Vous pouvez également transférer jusqu'à 5 000 résultats de mesures par seconde en mode bloc via l'interface GPIB ou USB.
Mesures de puissance
Disposant d'un multimètre de puissance intégré, la gamme MCA propose des mesures de fréquence et de puissance avec une connexion unique à tous les
Affichage multi-paramètres
niveau de fréquence pris en charge. Pour la première fois, les variations de la puissance du signal peuvent être vues, collectées et analysées de la même manière que la fréquence, autant sur un plan numérique que graphique. Grâce à une résolution de temps de mesure de 0,01 dBm à 100 ms et à une large gamme de puissance comprise entre -35 dBm et +10 dBm, vous disposez de la flexibilité nécessaire pour couvrir un large éventail d'applications de mesures de puissance.
Analysez votre appareil à l'aide d'un affichage graphique unique
Avec l'affichage unique de la gamme MCA, il est possible de mesurer plusieurs paramètres d'un même signal provenant d'une seule connexion de test. Pour déceler des problèmes de qualité du signal, tels que des écarts, des transitoires intermittents et des problèmes de stabilité, vous pouvez afficher les données sous forme de tracé des tendances en temps réel ou d'histogramme grâce au mode d'affichage graphique de la gamme MCA. Vous pouvez également utiliser les statistiques des mesures pour suivre les variations des paramètres du signal dans le temps. Le bouton unique du mode d'analyse vous propose un aperçu rapide du comportement de votre appareil directement sur l'affichage du minuteur/compteur.
Affichage multi-paramètres
Grâce à l'affichage multi-paramétrés, les valeurs de mesures auxiliaires importantes (comme V_max, V_min, V_p-p et autres) peuvent être affichées avec vos mesures principales de fréquences, de temps, de périodes et de phases. D'un seul coup d'œil, vous pouvez voir les informations dont vous avez besoin pour évaluer rapidement les performances de votre appareil.
Grâce aux 3 voies d'entrée, vous avez la possibilité de mesurer les rapports entre les différents signaux. Vous pouvez, par exemple, mesurer le rapport de phase entre les signaux d'entrée et de sortie de votre appareil. Vous pouvez afficher d'autres paramètres critiques simultanément, comme la fréquence de test du signal et le rapport de tension (en dB), grâce à l'affichage multi-paramètres.
Analyse de trace des tendances
Statistiques des mesures
Trace d'histogramme
Tracés des tendances des mesures
En fonction du type de test, les paramètres de votre signal peuvent varier d'un instant à l'autre. Grâce au mode d'analyse de trace des tendances, vous pouvez obtenir un graphique des tendances d'une valeur mesurée sur la durée.
Statistiques des mesures
Grâce au traitement des statistiques intégrées, vous pouvez calculer la moyenne et l'écart type d'Allan d'une mesure et contrôler les valeurs minimales et maximales d'une simple pression sur un bouton.
Tracés d'histogramme
Pour afficher un graphique représentant la moyenne et l'écart type d'un ensemble de mesures, vous pouvez utiliser la fonction histogramme qui montre la répartition des résultats de mesure.
Analyse de domaine de modulation en option
Grâce au logiciel Tektronix TimeView™ (TVA3000) en option, les produits de la gamme MCA peuvent venir des analyseurs de Domaine de modulation haute performances. Grâce à des vitesses de mesures élevées (jusqu'à 250 000 mesures par seconde) et à une profondeur de mémoire de 750 000 points, les changements rapides de fréquences peuvent être
Logiciel TimeView™ de Tektronix
capturés en temps réel, puis analysés avec TimeView. Cet outil permet le contrôle de l'instrument à distance, l'analyse et l'affichage des résultats de mesures avec un besoin de graphes. Les résultats peuvent, par exemple, être affichés sous forme de données brutes, d'histogramme statistique, de graphe du signal (comme si vous utilisiez un oscilloscope) ou de graphe du spectre FFT. TimeView permet ensuite l'analyse des paramètres de modulation comme la profondeur de modulation ou l'indice de modulation de fréquence.
Conçu pour simplifier votre travail
La simplicité d'utilisation, ainsi que le fonctionnement ergonomique des outils TEKTRONIX, se retrouvent dans la gamme de compteurs d'hyperféquences MCA.
Fonctionnement intuitif
Réglages commandés par menus pour réduire le risque d'erreurs. Grâce aux boutons de commande dédiés et définis par le menu de la face avant, vous aurez un accès rapide aux fonctions et paramètres les plus fréquemment utilisés, réduisant ainsi le temps de configuration. Par exemple, une simple pression sur la touche Analyze (Analyser) vous permet de basculer entre les modes de statistiques, d'histogramme et de tracer des tendances.
Réglage automatique
Tout comme sur les oscilloscopes Tektronix, le bouton Autoset (Réglage auto) de la face avant configure automatiquement les niveaux de déclenchement optimaux et l'hystérésis adaptée au signal réel appliqué.
Connectivité PC aisée
Connectez-vous à l'ordinateur à l'aide des ports périphériques USB ou GPIB situés sur le panneau arrière. L'interface GPIB fonctionne en SCPI/GPIB pour le remplacement plug-and-play dans les systèmes ATE existants ou l'intégration simplifiée dans des systèmes de test plus importants. Si nécessaire, un mode d'émulation est disponible pour les compteurs/minuteurs existants.
Connectez votre banc pour un débogage intelligent
Capturez, enregistrez et analysez facilement les résultats de mesure à partir de votre gamme de compteurs d'hyperféquences MCA grâce à l'édition spéciale Tektronix du logiciel LabVIEW SignalExpress™ de National Instruments. Chaque produit MCA3027 et MCA3040 est fourni avec une copie gratuite de la version limitée de SignalExpress pour le contrôle des instruments, l'enregistrement des données et l'analyse de base. L’édition professionnelle (en option) propose plus de 200 fonctions intégrées, offrant des fonctionnalités supplémentaires de traitement des signaux, d’analyse avancée, de balayage, de test des valeurs limites et d’étapes définies par l’utilisateur.
SignalExpress prend en charge la gamme des instruments ^1 de table Tektronix et vous permet de connecter votre banc d'essai dans son intégralité. Il vous est maintenant possible d'accéder à des outils complets fournis avec chaque instrument grâce à l'interface intuitive unique du logiciel. Cela vous permet également d'automatiser les mesures complexes nécessitant plusieurs instruments, d'enregistrer des données sur une longue période de temps, de mesurer en corrélation dans le temps les données de plusieurs instruments, puis de capturer et d'analyser facilement les résultats, et tout cela à partir de votre ordinateur. Seul Tektronix propose des instruments intelligents à connecter à votre banc d'essai pour simplifier et accélérer le débogage de votre système complet.
Des performances fréables
En plus d'un service et d'un support de pointe, tous les analyseurs/compteurs d'hyperféquences de la gamme MCA sont fournis d'une garantie standard de trois ans.
Pour obtenir une liste complète des instruments Tektronix pris en charge par NI LabVIEW SignalExpress, visitez le site www.tektronix.com/signaleexpress.
