MODE D'EMPLOI FCA3100 TEKTRONIX

Minuteurs/compteurs/analyseurs Timer/Counter/Analyzers

Fiche technique des gammes FCA3000 et FCA3100 Tektronix/Tektronix FCA3000 and FCA3100 Series Data Sheet

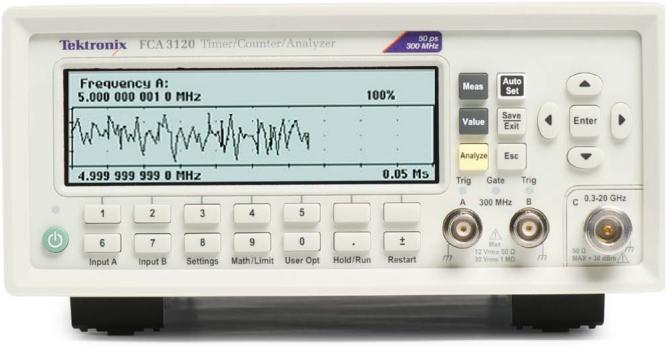

Tektronix FCA 3120 Timer/Counter/Analyzer 50 PS 300 MHz Frequency A: 5.000 000 001 0 MHz 100% 4.999 999 999 0 MHz 0.05 Ms 1 2 3 4 5 6 7 8 9 0 . ± Input A Input B Settings Math/Limit User Opt Hold/Run Restart Meas Auto Set Value Save Exit Enter Analyze Esc Trig Gate Trig A 300 MHz B Max 12 Vrms 50 Ω 30 Vrms 8 MHz C 0.3-20 GHz MAX + 30 dBmV

Fonctionnalités et avantages

Spécifications des performances clés

■ Modèles 300 MHz, 3 GHz et 20 GHz
■ Jusqu'à 3 voies d'entrée
■ Résolution temporelle monocoup de 50 ps (gamme FCA3100) ou 100 ps (gamme FCA3000)
■ Résolution de fréquence de 12 chiffres/s
■ Résolution de phase de 0,001°
■ Résolution de tension de 3 mV ou mieux
■ Base de temps thermostatée haute stabilité 5 × 10^-8 (en option)

Débit de mesure

Débit de transfert des données de 250 000 échantillons par seconde vers la mémoire interne (jusqu'à 3,75 millions d'échantillons stockés)
■ Débit de transfert des données pouvant atteindre 15 000 échantillons par seconde sur le bus USB/GPIB (mode bloc)
- Jusqu'à 650 mesures déclenchées individuellement par seconde

Caractéristiques et fonctions disponibles

■ Mesures automatisées : Fréquence, période, rapport, intervalle de temps, erreur d'intervalle de temps, largeur d'impulsion, temps de montée/descente, angle de phase, rapport cyclique, tension maximum, tension minimum, tension crête-à-crête
■ Mesure de totalisation (gamme FCA3100)
■ Affichage multi-paramètres
■ Mode de tracé des tendances
■ Mode de statistiques des mesures
■ Mode d'histogramme
Ecart type d'Allan
■ Mesures de fréquence/période avec zéro temps mort
■ Flux continu de données sur le bus USB/GPIB pendant la mesure (gamme FCA3100)
■ Sortie d'impulsion programmable de 0,5 Hz à 50 MHz

Connectivité

■ Connexions d'entrée du panneau arrière en option
■ Ports périphériques USB et ports GPIB sur le panneau arrière pour une connectivité rapide au PC
L'interface GPIB prend totalement en charge la programmation compatible SCPI et offre un mode d'émulation pour le remplacement Plug-and-Play dans les systèmes de test automatique (ATE) existants
■ Entrée d'armement externe
■ Sortie d'oscillateur de référence de 10 MHz
Inclut l'édition limitée du logiciel LabVIEW SignalExpress™ TE de National Instrument pour connecter votre banc
■ Logiciel TimeView™ disponible en option pour l'analyse de domaine de modulation

Garantie de 3 ans

Des outils complets pour des mesures de précision

Les gammes de minuteurs/compteurs/analyseurs FCA3000 et FCA3100 réunissent une multitude de fonctions en un seul instrument. Avec une fréquence et une résolution temporelle à la pointe du secteur, la gamme FCA dispose de série d'une mémoire interne profonde et d'un débit de transfert de données de 250 000 échantillons par seconde vers la mémoire interne. De plus, l'affichage multi-paramètres montre les mesures auxiliaires en parallèle des mesures principales, offrant ainsi une vue d'ensemble des résultats dont vous avez besoin. Grâce aux modes d'analyse les plus complets du secteur, notamment les statistiques des mesures, les histogrammes et les tracés des tendances, vous disposez des outils nécessaires à l'analyse rapide et précise de votre signal.

Des performances de pointe pour des systèmes exigeants

Une résolution élevée est indispensable aux tests de production et de R&D pour répondre aux exigences des systèmes actuels. La gamme FCA offre une résolution de fréquence de 12 chiffres par seconde. Pour les mesures de temps, une résolution temporelle monocoup de 50 ps (gamme FCA3100) ou 100 ps (gamme FCA3000) est disponible avec des valeurs de mesure affichées allant jusqu'à 14 chiffres. Grâce à leurs performances de pointe, les gammes FCA vous permettent de réaliser des mesures rapides et précises.

Des fonctions uniques pour des mesures précises

Pour garantir des mesures correctes de l'écart type d'Allan, la gamme FCA3100 offre une technique de mesure avec zéro temps mort et un horodatage continu des événements de déclenchement. Cette fonction est critique pour les mesures mécaniques et médicales, où chaque cycle doit être mesuré. La gamme FCA3000 offre cette fonctionnalité via les interfaces USB/GPIB avec une fonction d'horodatage brut.

La gamme FCA intègre de série une fonctionnalité de détermination des valeurs limites pour le calcul précis des paramètres statistiques. En définissant des limites, vous pouvez isoler un paquet dans votre calcul. Cette possibilité est importante pour les applications telles que la vérification de la gigue des impulsions numériques qui apparaissent en paquets discrets dans les lecteurs CD ou dans les données codées en HDB3.

La compensation d'hystérésis est également disponible pour les mesures d'intervalle de temps. En ajoutant l'hystérésis, vous pouvez réduire l'erreur de niveau de déclenchement standard de 15 – 20 mV, que l'on trouve dans la plupart des compteurs actuellement présents sur le marché, à un niveau standard de 2,5 mV. Cela revient à améliorer 6 ou 8 fois la précision de déclenchement lors des mesures d'intervalles de temps critiques.

Un débit rapide qui réduit le temps de test

La gamme de minuteurs/compteurs/analyseurs FCA offre un débit à la pointe du secteur, vous permettant d'économiser jusqu'à 90 % de votre temps de test par rapport aux autres minuteurs/compteurs du marché. Jusqu'à 250 000 résultats de mesures par seconde peuvent être stockés dans la mémoire interne. Vous pouvez également transférer jusqu'à 15 000 résultats

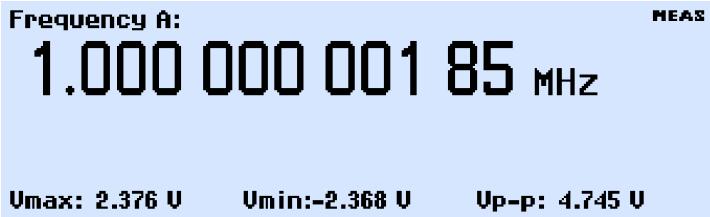

Frequency A: 1.000 000 001 85 MHz Umax: 2.376 V Umin:-2.368 V Up-p: 4.745 V

Affichage multi-paramètres

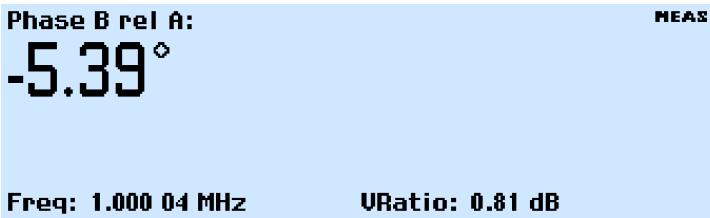

Phase B rel A: -5.39° Freq: 1.000 04 MHz URatio: 0.81 dB

Mesure des rapports de phase

de mesures par seconde en mode bloc via l'interface GPIB ou USB. Pour améliorer la flexibilité, la gamme FCA3100 propose une fonction de compteur avec zéro temps mort qui transmet en continu les données de mesure sur le bus GPIB/USB au cours de la mesure (et pas après). Le résultat est un système de mesure et d'analyse dynamique.

Analysez votre appareil à l'aide d'un affichage graphique unique

Avec l'affichage unique de la gamme FCA, il est possible de mesurer plusieurs paramètres d'un même signal provenant d'une seule connexion de test. Pour déceler des problèmes de qualité du signal, tels que des écarts, des transitoires intermittents et des problèmes de stabilité, vous pouvez afficher les données sous forme de tracé des tendances en temps réel ou d'histogramme grâce au mode d'affichage graphique de la gamme FCA. Vous pouvez également utiliser les statistiques des mesures pour suivre les variations des paramètres du signal dans le temps. Le bouton unique du mode d'analyse vous propose un aperçu rapide du comportement de votre appareil directement sur l'affichage du minuteur/compteur.

Affichage multi-paramètres

Grâce à l'affichage multi-paramètres, les valeurs de mesures auxiliaires importantes (comme V_max , V_min , V_p-p et autres) peuvent être affichées avec vos mesures principales de fréquences, de temps, de périodes et de phases. D'un seul coup d'œil, vous pouvez voir les informations dont vous avez besoin pour évaluer rapidement les performances de votre appareil.

Grâce à un maximum de 3 voies d'entrée, vous avez la possibilité de mesurer les rapports entre les différents signaux. Vous pouvez, par exemple, mesurer le rapport de phase entre les signaux d'entrée et de sortie de votre appareil. Vous pouvez afficher d'autres paramètres critiques simultanément, comme la fréquence de test du signal et le rapport de tension (en dB), grâce à l'affichage multi-paramètres.

Analyse de tracé des tendances

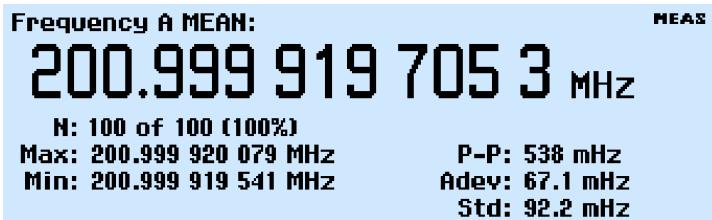

Frequency A MEAN: 200.999 919 705 3 MHz N: 100 of 100 (100%) Max: 200.999 920 079 MHz P-P: 538 mHz Min: 200.999 919 541 MHz Adev: 67.1 mHz Std: 92.2 mHz

Statistiques des mesures

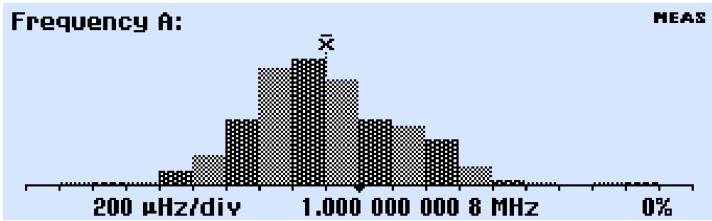

Tracé d'histogramme

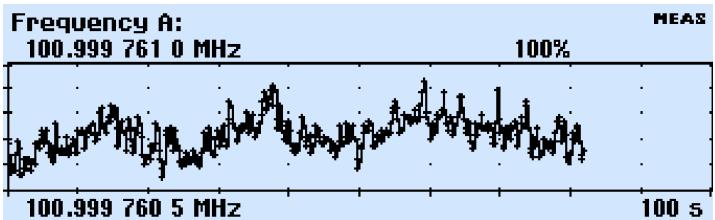

Tracés des tendances des mesures

JEn fonction du type de test, les paramètres de votre signal peuvent varier d'un instant à l'autre. Grâce au mode d'analyse de tracé des tendances, vous pouvez obtenir un graphique des tendances d'une valeur mesurée sur la durée.

Statistiques des mesures

Grâce au traitement des statistiques intégré, vous pouvez calculer la moyenne et l'écart type d'Allan d'une mesure et en contrôler les valeurs minimales et maximales d'une simple pression sur un bouton.

Tracés d'histogramme

Pour afficher un graphique présentant la moyenne et l'écart type d'un ensemble de mesures, vous pouvez utiliser la fonction histogramme qui montre la répartition des résultats de mesure.

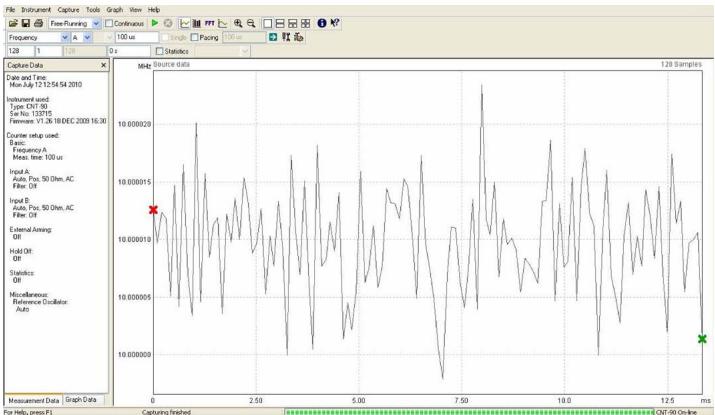

Analyse de domaine de modulation en option

Grâce au logiciel Tektronix TimeView™ (TVA3000) en option, les modèles de la gamme de minuteurs/compteurs/analyseurs FCA peuvent devenir des analyseurs de domaine de modulation hautes performances. Grâce à des vitesses de mesures élevées (jusqu'à 250 000 mesures par seconde) et à une grande profondeur de mémoire (jusqu'à 3,75 millions de points),

Logiciel TimeView™ de Tektronix

les changements rapides de fréquences peuvent être capturés en temps réel, puis analysés avec TimeView. Cet outil complet permet le contrôle de l'instrument à distance, l'analyse et l'affichage des résultats de mesures avec un choix de graphes. Les résultats peuvent, par exemple, être affichés sous forme de données brutes, d'histogramme statistique, de graphe du signal (comme si vous utilisiez un oscilloscope) ou de graphe du spectre FFT. TimeView permet ensuite l'analyse des paramètres de modulation comme la profondeur de modulation ou l'indice de modulation de fréquence.

Conçu pour simplifier votre travail

La simplicité d'utilisation, ainsi que le fonctionnement ergonomique des outils Tektronix, se retrouvent dans la gamme de minuteurs/compteurs/analyseurs FCA.

Fonctionnement intuitif

Réglages commandés par menus pour réduire le risque d'erreurs. Grâce aux boutons de commande dédiés et définis par le menu de la face avant, vous aurez un accès rapide aux fonctions et paramètres les plus fréquemment utilisés, réduisant ainsi le temps de configuration. Par exemple, une simple pression sur la touche Analyze (Analyser) vous permet de basculer entre les modes de statistiques, d'histogramme et de tracé des tendances.

Réglage automatique

Tout comme sur les oscilloscopes Tektronix, le bouton Autoset (Réglage auto) de la face avant configure automatiquement les niveaux de déclenchement optimaux et l'hystérésis adaptée au signal réel appliqué.

Connectivité PC aisée

Connectez-vous à l'ordinateur à l'aide des ports périphériques USB ou GPIB situés sur le panneau arrière. L'interface GPIB fonctionne en SCPI/GPIB pour le remplacement plug-and-play dans les systèmes ATE existants ou l'intégration simplifiée dans des systèmes de test plus importants. Si nécessaire, un mode d'émulation est disponible pour les compteurs/minuteurs existants.

Connectez votre banc pour un débogage intelligent

Capturez, enregistrez et analysez facilement les résultats de mesure à partir de votre gamme de minuteurs/compteurs/analyseurs FCA grâce à l'édition spéciale Tektronix du logiciel LabVIEW SignalExpress™ de National Instruments. Chaque minuteur/compteur/analyseur FCA est fourni avec une copie gratuite de la version limitée de SignalExpress pour le contrôle des instruments, l'enregistrement des données et l'analyse de base. L'édition professionnelle (en option) propose plus de 200 fonctions intégrées, offrant des fonctionnalités supplémentaires de traitement des signaux, d'analyse avancée, de balayage, de test des valeurs limites et d'étapes définies par l'utilisateur.

SignalExpress prend en charge la gamme des instruments*1 de table Tektronix et vous permet de connecter votre banc d'essai dans son intégralité. Il vous est maintenant possible d'accéder à des outils complets fournis avec chaque instrument grâce à l'interface intuitive unique du logiciel. Cela vous permet également d'automatiser les mesures complexes nécessitant plusieurs instruments, d'enregistrer des données sur un longue période de temps, de mettre en corrélation dans le temps les données de plusieurs instruments, puis de capturer et d'analyser facilement les résultats, et tout cela à partir de votre ordinateur. Seul Tektronix propose des instruments intelligents à connecter à votre banc d'essai pour simplifier et accélérer le débogage de votre système complet.

En plus d'un service et d'un support de pointe, tous les minuteurs/compteurs/analyseurs de la gamme FCA sont accompagnés d'une garantie standard de trois ans.

Sélectionnez les performances/fonctions correspondant à vos besoins

^*1 Pour obtenir une liste complète des instruments Tektronix pris en charge par NI LabVIEW Signal Express, visitez le site www.tektronix.com/signalexpress.

Characteristics

Measuring Functions
