Type de produit	Caisson de basses actif
Marque	AUDIOVOX
Modèle	JXA8BA
Puissance maximale	380 watts
Puissance nominale	55 watts (150 Hz, 0,1% DHT)
Impédance	4 ohms
Haut-parleur	20 cm (8 pouces), cône IMPP, aimant ferrite
Dimensions (L x H x P)	423 x 246 x 256 mm
Poids	9 kg
Alimentation	12 V CC (masse négative, batterie voiture)
Consommation de courant	13 A (à puissance nominale)
Type d'amplification	Alimentation par MOSFET, circuit OTL
Fréquence de coupure	36 - 220 Hz (variable)
Pente du filtre	-18 dB/octave
Entrées	Prise RCA (0,2-0,4 V) et entrée haut niveau (0,4-8 V)
Fonctions supplémentaires	Télécommande de niveau, filtre passe-bas variable, circuit de protection, réglage de phase
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Circuit de protection intégré, indicateur POWER/PROTECTOR

FOIRE AUX QUESTIONS - JXA8BA AUDIOVOX

Comment brancher le caisson de basses AUDIOVOX JXA8BA à un autoradio sans sortie RCA ?

Utilisez l'entrée high level input en connectant les fils de haut-parleur avant ou arrière de l'autoradio directement aux bornes d'entrée haut niveau du caisson.

Que signifie l'indicateur POWER/PROTECTOR rouge ?

L'indicateur rouge signale que le circuit de protection s'est activé. Cela peut être dû à un court-circuit, une surchauffe ou une surtension. Vérifiez les connexions et l'alimentation.

Quelle est la puissance maximale du JXA8BA ?

La puissance maximale est de 380 watts à 4 ohms, avec une puissance nominale de 55 watts (0,1% DHT).

Comment régler la fréquence de coupure du filtre passe-bas ?

Tournez la commande LPF (Low Pass Filter) pour ajuster la fréquence de coupure entre 36 et 220 Hz. Cela permet de filtrer les fréquences aiguës et de ne conserver que les graves.

Puis-je utiliser ce caisson dans une voiture avec une batterie 24V ?

Non, le caisson est conçu pour une tension de 12 V CC (masse négative). Une tension plus élevée pourrait endommager l'appareil.

Quels sont les accessoires fournis avec le JXA8BA ?

Un jeu d'accessoires d'installation et de raccordement est fourni pour faciliter le montage et les connexions.

Comment installer le caisson de basses dans le coffre ?

Fixez solidement le caisson pour éviter tout déplacement. Assurez-vous que le port bass-reflex n'est pas obstrué pour une bonne circulation d'air.

Le caisson a une télécommande, comment l'utiliser ?

Branchez la télécommande sur l'entrée dédiée (Remote Input). Elle permet de régler le niveau de sortie du caisson à distance.

Quelle est la consommation électrique du JXA8BA ?

À puissance nominale, la consommation est d'environ 13 A sous 12 V. Veillez à utiliser un fusible de 15 A sur la ligne d'alimentation.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques et l'eau qui pourraient endommager les composants.

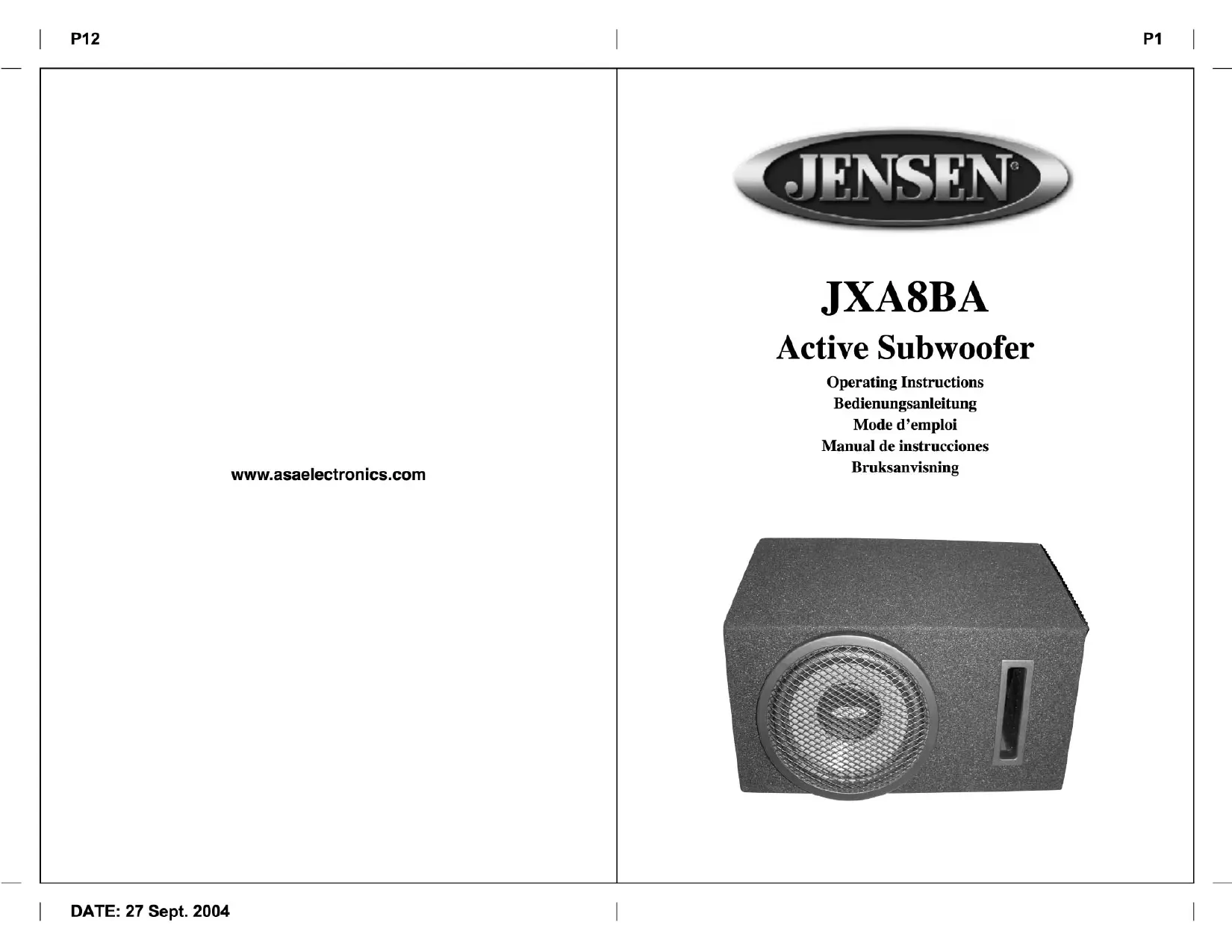

MODE D'EMPLOI JXA8BA AUDIOVOX

• Puissance de sortie maximale de 380 watts à 4 ohms (extrêmes-graves).
• Des connexions directes peuvent être établies avec les sorties de haut-parleur de votre autoradio s'il n'est pas équipé d'une sortie de ligne (connexion d'entrée à niveau élevé).
• Circuit de protection prévu.
• Alimentation par MOSFET pour une puissance de sortie stable, régulée.
• Filtre semi-bas variable (36-220 Hz) intégré.
• Télécommande pour le réglage du niveau de sortie.
• 8", I. M. P. P. cône et aimants en ferrite pour des graves de haute qualité.

Haut-parleur		Système
Graves	20 cm, type en côte	Puisance de raccordement
Impédance	4 ohms		Batterie de voiture 12 V CC (masse négative)
Amplificateur de puissance
Système de circuit	Circuit OTL (sortie sans transformateur)	Tension d'alimentation	10,5 - 16 V
	Alimentation par MOSFET	Consommation de courant
			à la puissance de sortie nominale: 13A
Entrées	Prises à broche RCA	Dimension	Entrée de télécommande :
	Entrée à niveau élevé
Puissance maximum	380 watts		1,5 mA
Puissance nominale	55 watts (150 Hz, 0,1% DHT)		Approx. 423 x 246 x 256 mm (1/h/p)(16 3/4 x 9 3/4 x
Plage de réglage du niveau d'entrée	0,2 - 0,4 (avec les prises à broche RCA)		10 1/8 po.), parties saillantes et commandes non comprises
	0,4 - 8,0 V (en connectant l'entrée à niveau élevé)	Masse	Appareil principal
Distorsion harmonique			Approx. 9 kg (19 lb.
Filtre passée-bas	0,03% ou moins (à 100 Hz)		13 oz.), accessoires non compris
	Fréquence de coupure
	36 - 220 Hz (variable),-18 dB / oct	Accessoires Fournis	Accessoires d'installation et de raccordement (1 jeu)
			La conception et les specifications sont sujétés à modifications sans préavis.

Installation de l'appareil principal

Assurez-vous que le port bass-reflex n'est pas couvert après installation.

Nota

Utilisez ce sélecteur pour changer la phase du son produit en fonction de la méthode système audio.

Indicateur POWER/PROTECTOR

S'allume en vert lorsque l'appareil est en train de fonctionner. La couleur de l'indicateur passe du vert au rouge et l'appareil se met hors tension si le circuit de protection est activé.

Commande de réglage de la

fréquence de coupure LPF Réelle la fréquence de coupure (36 - 220 Hz) pour les filtres passe-bas.

Commande LEVEL (volume)

Tournez cette commande pour régler le niveau de sortie du haut-parleur d'extrêmes-graves.

Connexions d'entrée

Raccordement à un autoradio daté d'une borne line out (connexion LINE)

6 Connexion high level input

Raccordement à un autoradio uniquely dated of porties de haut-parleur (réparties entre les fils de haut-parleur avant ou arrière)

Raccordement de l'alimentation

7 B+ → Fusible (15A) Batterie de voiture +12V GND Vers un point métallique de la voiture 9 REM Autoradio-Sortie de télécommande (REM OUT)
