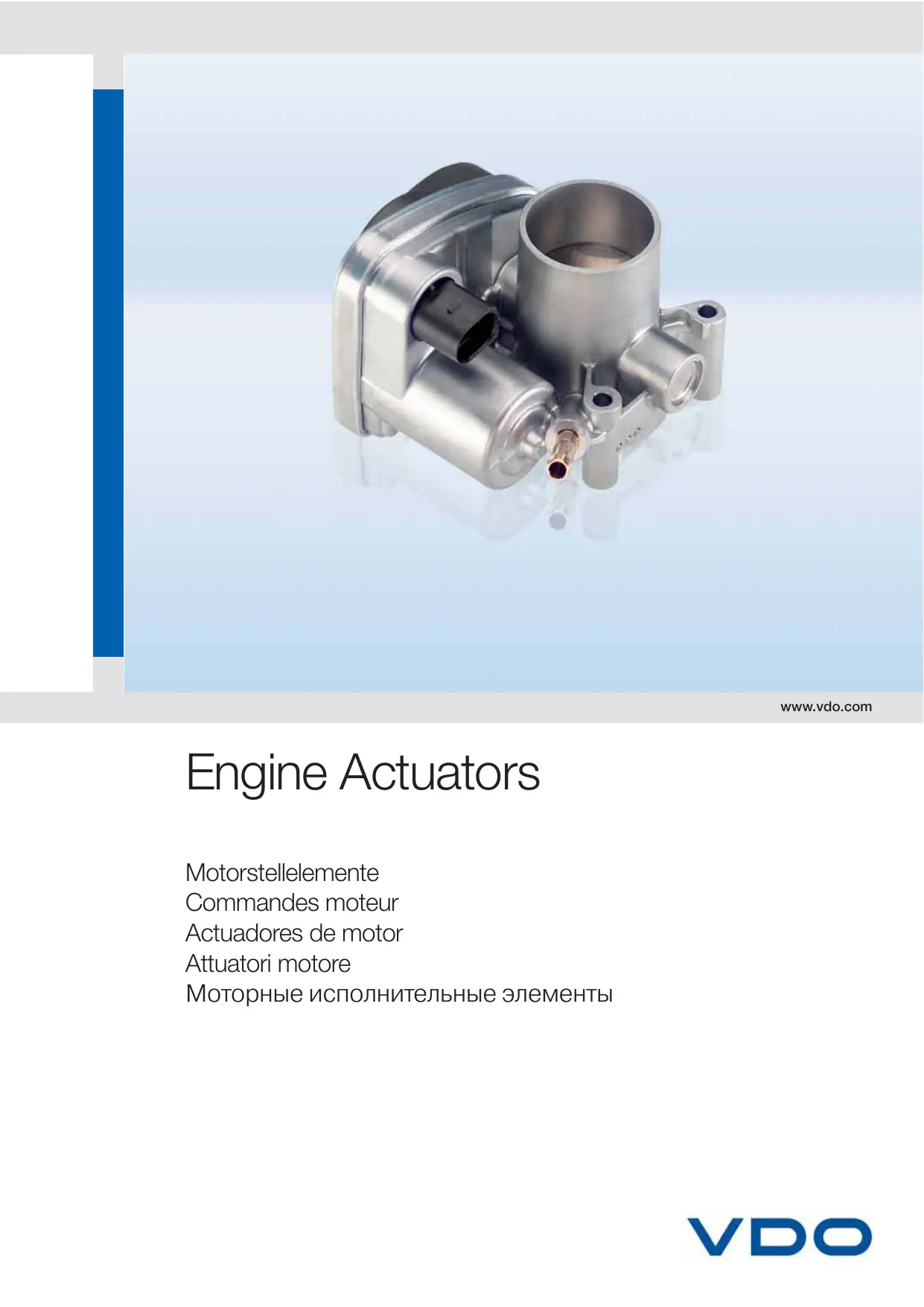

ENGINE ACTUATORS - Pièce automobile VDO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur moteur (commande papillon, régulateur de ralenti, clapet d'admission)
Marque	VDO
Applications	Moteurs essence et diesel (ex. Peugeot/Citroën TU2, TU3, TU5, etc.)
Fonctions principales	Régulation de l'air d'admission, contrôle électronique du papillon, régulation du ralenti, recyclage des gaz d'échappement
Alimentation	12 V (système électrique du véhicule)
Matériau	Aluminium (corps), plastique technique (composants internes)
Dimensions (approximatives)	Environ 80 x 60 x 50 mm (selon variante)
Poids (approximatif)	200 à 400 g
Type de commande	Électronique (signal PWM ou CAN) avec capteur de position intégré
Entretien et nettoyage	Nettoyer avec un solvant adapté (ex. nettoyant pour corps de papillon) ; éviter tout contact avec des liquides corrosifs
Sécurité	Débrancher la batterie avant toute intervention ; ne pas forcer les pièces mobiles
Pièces détachées et réparabilité	Pièce non réparable, remplacement complet recommandé
Informations générales	Conçu pour l'aftermarket, équivalent OEM, garantie de qualité et de montage simple

FOIRE AUX QUESTIONS - ENGINE ACTUATORS VDO

Qu'est-ce qu'un actionneur moteur VDO ?

Un actionneur moteur VDO est une pièce électronique qui contrôle le papillon des gaz, le ralenti ou les clapets d'admission pour optimiser la combustion et les émissions.

Comment installer un actionneur moteur VDO ?

Débranchez la batterie, retirez l'ancien actionneur, nettoyez les surfaces, installez le neuf en respectant le sens, rebranchez les connecteurs électriques et la batterie. Consultez la notice pour les couples de serrage.

Quels sont les symptômes d'un papillon des gaz défectueux ?

Ralenti instable, à-coups à l'accélération, voyant moteur allumé, consommation excessive, parfois calage moteur.

Dois-je reprogrammer l'ECU après remplacement d'un actionneur VDO ?

Généralement non, car l'ECU s'adapte via des apprentissages. Cependant, certains véhicules nécessitent une réinitialisation de l'ECU ou un apprentissage du papillon.

Quelle est la durée de vie typique d'un actionneur moteur VDO ?

Environ 100 000 à 150 000 km, selon les conditions d'utilisation et l'entretien du moteur.

Puis-je nettoyer un actionneur moteur VDO ?

Oui, avec un nettoyant pour corps de papillon. Vaporisez sur les pièces mobiles et essuyez. Évitez les détergents agressifs.

Les actionneurs VDO sont-ils compatibles avec tous les véhicules ?

Non, ils sont conçus pour des moteurs spécifiques. Vérifiez la référence (ex. A95262) et la compatibilité avec votre véhicule.

Que signifie la référence 'A96157' sur l'actionneur ?

C'est le numéro de pièce VDO. Il correspond à une application précise (ex. moteur TU3JP). Utilisez-le pour commander la bonne pièce.

Un actionneur défectueux peut-il endommager le moteur ?

Indirectement oui, car un mauvais mélange air/carburant peut provoquer une surchauffe, une pollution excessive ou une usure prématurée.

Où trouver la notice d'utilisation complète ?

Téléchargez la notice PDF gratuite sur notice-facile.com dans la langue de votre choix.

MODE D'EMPLOI ENGINE ACTUATORS VDO

Parallèlement à nos solutions particulières et multiples pour les constructeurs automobiles, nous offrons des solutions et des activités de service étendues pour l'Aftermarket (marché de pièces de rechange et d'accessoires). En font partie en particulier les pièces détachées qualitativement équivalentes que nous proposons avec le savoir et la compétence de longue durée d'un premier équipementier de série. La gamme étendue de fournitures, disponibles à brève échéance, de pièces détachées représente la précision de l'assemblage, un montage simple ainsi qu'une qualité constante. Ainsi les pièces détachées qualitativement équivalentes offrent des avantages nets de la même manière aux grossistes, aux garages et aux clients finaux.

Commandes moteur : le mélange est important

Un réservoir seulement rempli ne suffit pas pour propulser une voiture. Le carburant doit aussi être préparé pour la combustion de manière correspondante, c'est-à-dire mélangé avec de l'air. Ensuite le mélange carburant/air est transféré dans la chambre de combustion du moteur. Différents éléments de commande, reliés entre eux, dans la gestion du moteur veillent à une combustion toujours optimale. Ceux-ci régulent un nombre de tours en marche à vide constant, indépendamment de l'état de charge modifié du moteur (mise en marche de la climatisation ou d'autres consommateurs électriques).

Ici, le papillon est relié à la pédale d'accélérateur au moyen d'une liaison mécanique. L'angle de soupape est contrôlé par l'électronique du papillon, qui reste en communication permanente avec le système de commande du moteur. Les données qui en résultent sont comparées en temps réel avec un ensemble d'informations provenant d'autres capteurs embarqués. Le système de commande du moteur calcule alors la position optimale du système au niveau des économies de carburant et des émissions. Ces informations sont ensuite renvoyées à l'électronique du papillon, qui ajuste l'inclinaison en conséquence.

Clapets d'étranglement électroniques

L'impulsion de la pédale d'accélérateur électronique et toutes les autres données disponibles de la sensorique de la gestion du moteur sont alignées en permanence. On calcule en permanence la position optimale des clapets d'étranglement. Ce faisant, le clapet d'étranglement électronique est excité exclusivement par le signal de commande de la gestion du moteur.

Régulateurs de ralenti

Les régulateurs de ralenti commandant la régulation de l'air d'entrée dans le by-pass des clapets d'étranglement et ainsi le régime du moteur au ralenti de manière dynamique. Les écarts de régime sont réglés rapidement en combinaison avec les capteurs et un appareil de commande électronique.

Actionneurs linéaires numériques

Les régulateurs de ralenti commandant la régulation de l'air d'entrée dans le by-pass des clapets d'étranglement et ainsi le régime du moteur au ralenti par étapes. Les écarts de régime sont réglés rapidement en combinaison avec les capteurs et un appareil de commande électronique.

Clapet d'arrivée d'air

Avec nos ACV (avec ou sans électronique de réglage intégrée) on procède de façon électromotrice à une restriction d'air aspiré dans le circuit d'admission des moteurs diesel pour réaliser un recyclage des gaz d'échappement exactement régulé (normes de rejet plus sévères). Ainsi on élimine aussi les sécousses moteur au moment de l'arrêt des moteurs diesel, désignées comme dérangeantes.

Moteur de commande des clapets d'arrivée d'air

L'actionneur électrique avec un capteur de position intégré et au besoin une électronique intégrée permet le réglage continu par exemple de clapets de tuyau d'aspiration ou d'aubes directrices de turbocompresseur et remplace, en raison de la commande plus précise, les entraînements pneumatiques traditionnels qui ne suffisent plus aux exigences plus élevées.

1.3 (72 kW | 1.3 Litre)

10.93 → 04.96

TU2J2

C95181

DLA

T14: (-) new style

106 II (1)

1.1 i (40 kW | 1.1 Litre)

01.97 →	HDY (TU1M)		A95262	DLA	T14: Solex, Rep 567; T14: (-) new style; T20: CEE 19-5
01.97 →	HDY (TU1M)		C95184	DLA

1.1 i (44 kW | 1.1 Litre)

05.96 →	HDZ (TU1M)		A95262	DLA	T14: Solex, Rep 567; T14: (-) new style; T20: CEE 19-5
05.96 →	HFX (TU1JP)		A96157	DLA	T14: (+) new style
05.96 →	HDZ (TU1M)		C95184	DLA

1.4 i (55 kW | 1.4 Litre)

05.96 →	KFW (TU3JP), KFX (TU3JP)		A96157	DLA	T7; T14: (+) new style; T20: L4
05.96 →	KFW (TU3JP), KFX (TU3JP)	→O 07727	A97101	DLA	T7; T14: (+) new style
05.96 →	KFX (TU3JP)		A97108	DLA	T8; T14: (+) new style
05.96 →	KFW (TU3JP), KFX (TU3JP)	O 07728→	A97115	DLA	T7; T14: (+) new style; T21: L4
		→O 08484
05.96 →	KFW (TU3JP), KFX (TU3JP)	O 08485→	A97122	DLA	T7; T14: (+) new style; T21: L4

1.6 S16 (87 kW | 1.6 Litre)

05.96 →	NFX (TU5J4)		A96144	DLA	T14: (+) new style; T20: L3
05.96 →	NFX (TU5J4)		A96160	DLA	T14: (+) new style; T20: L4

1.1 (44 kW | 1.1 Litre)

01.91 → 09.98 HDZ (TU1M) S 24902801→ A95262 DLA T14: Solex

1.6 Aut. (65 kW | 1.6 Litre)
