ACF 37 - Chaudière ARIANE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ACF 37 ARIANE au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Chaudière fioul |
| Marque | ARIANE |
| Modèle | ACF 37 |
| Puissance utile | 29,4 kW (25 300 kcal/h) |
| Débit calorifique nominal | 33,4 kW (28 700 kcal/h) |
| Nombre d'éléments en fonte | 4 |
| Pression maximale de service | 4 bar |
| Contenance en eau | 23 litres |
| Poids | 122 kg |

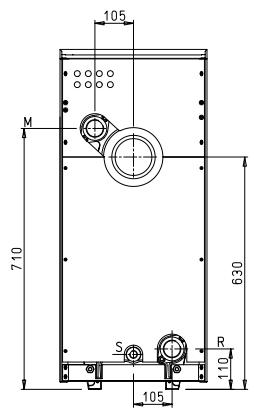

| Profondeur | 475 mm |
| Raccordement départ chauffage | 1 1/2" |
| Raccordement retour chauffage | 1 1/2" |
| Raccordement vidange | 1/2" |
| Alimentation électrique | 230 V - 50 Hz monophasé |
| Plage de température chauffage | 30 - 85 °C |
| Température des fumées | 219 °C |
| Taux de CO2 | 11,1 % |
| Dépression minimale cheminée | 0,13 mbar |
| Type de combustible | Mazout (fioul) |
| Fonction | Chauffage seul (sans production d'eau chaude sanitaire) |
| Matériau du corps | Fonte |
| Norme de conception | Norme Européenne CEE 92/42 |
| Entretien recommandé | Ramonage annuel et nettoyage des passages de fumée |
| Dispositif de sécurité | Aquastat de sécurité à réarmement manuel (seuil 95 °C) |
| Pièces détachées principales | Turbulateurs, anode de magnésium |
FOIRE AUX QUESTIONS - ACF 37 ARIANE
Comment mettre en marche la chaudière ACF 37 ?
Assurez-vous que le certificat d'essai a été retiré de la chambre de combustion. Mettez la chaudière sous tension via l'interrupteur général. Le brûleur démarre automatiquement. Réglez l'aquastat chaudière sur une température d'au moins 60 °C.
Quel est le rôle de l'aquastat de sécurité ?
L'aquastat de sécurité est un dispositif à réarmement manuel qui coupe le brûleur lorsque la température de l'eau dépasse 95 °C, évitant ainsi les surchauffes. Pour réarmer, dévissez le capuchon noir et appuyez sur le bouton situé dessous.
Comment purger l'air de l'installation ?
Pour purger l'air, il est recommandé de remplir lentement le circuit. Sur les modèles 30 B, ouvrez le clapet de non-retour en mettant l'encoche en position horizontale pendant la purge, puis remettez la vis en position d'origine.
Quelle est la pression de service recommandée ?
À froid, la pression doit être comprise entre 1 et 1,2 bar. Si elle est inférieure à 1 bar, rétablissez-la à la valeur prescrite. La pression de pré-charge du vase d'expansion doit être au moins égale à la hauteur manométrique statique.
Comment nettoyer les passages de fumée ?
Retirez les turbulateurs situés dans les passages de fumée. Utilisez un écouvillon pour nettoyer les conduits. Replacez impérativement les turbulateurs dans leur position d'origine après le nettoyage.
À quoi sert l'anode de magnésium ?
L'anode de magnésium protège le ballon d'eau chaude sanitaire (sur les modèles 30 B) contre la corrosion galvanique. Elle doit être contrôlée régulièrement et remplacée si nécessaire.
Que faire en cas de surchauffe ?
Si l'aquastat de sécurité se déclenche fréquemment, faites contrôler l'appareil par un technicien agréé. En attendant, vous pouvez réarmer l'aquastat en appuyant sur le bouton après refroidissement.
Quel combustible utiliser ?
Cette chaudière fonctionne au mazout (fioul). Assurez-vous d'utiliser un combustible adapté aux chaudières fioul de qualité.
Comment régler la température de chauffage ?
Utilisez l'aquastat chaudière pour régler la température entre 30 et 85 °C. Pour éviter la condensation, il est conseillé de ne pas descendre en dessous de 60 °C.
Où trouver le certificat d'essai ?
Le certificat d'essai est inséré dans la chambre de combustion à la livraison. Conservez-le avec la documentation de la chaudière. Il doit être retiré avant la première mise en marche.
