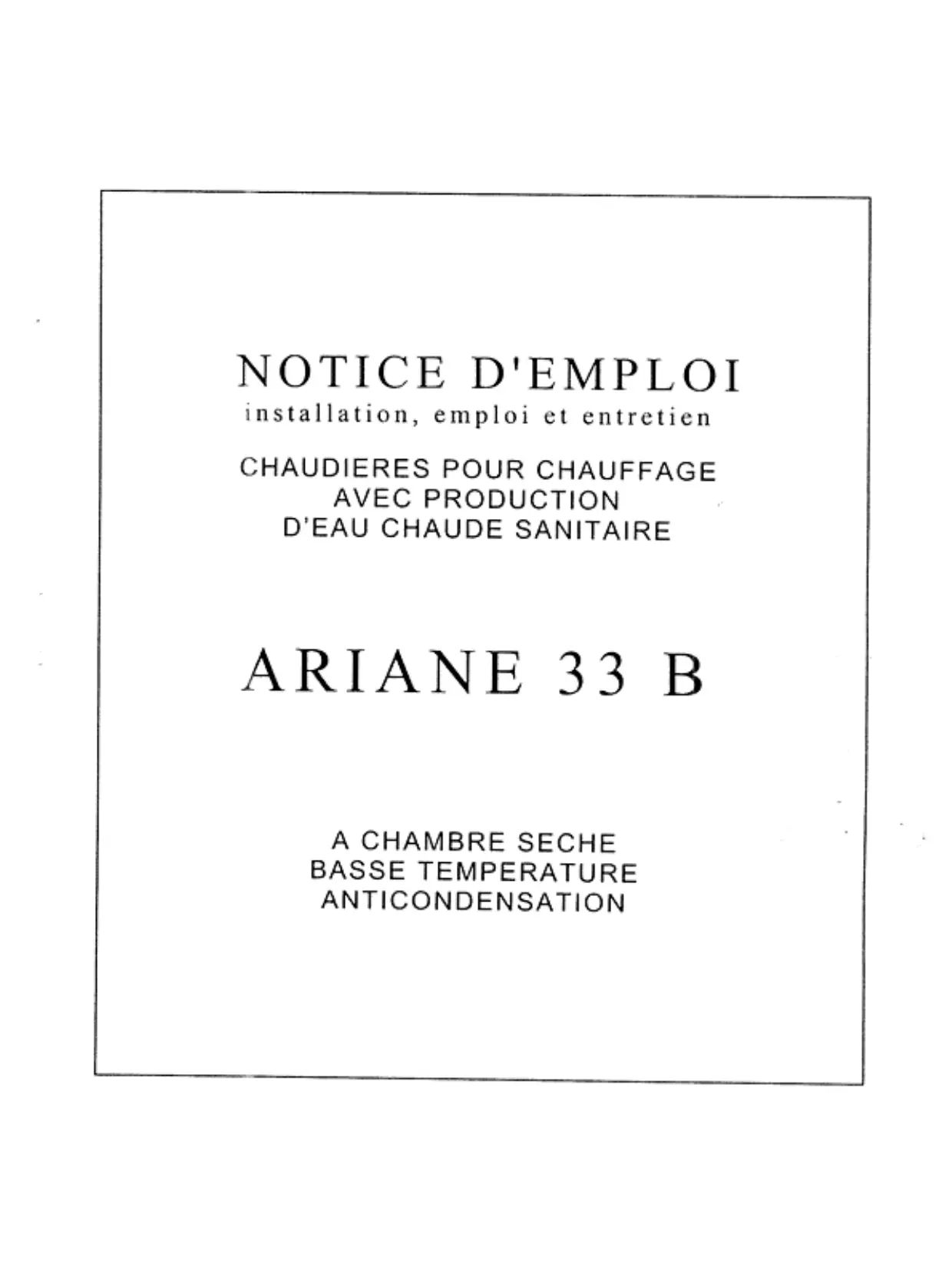

MODE D'EMPLOI 33 B ARIANE
installation, emploi et entretien
CHAUDIERES POUR CHAUFFAGE
AVEC PRODUCTION
D'EAU CHAUBE SANITAIRE
ARIANE 33 B
A CHAMBRE SECHE
BASSE TEMPERATURE
ANTICONDENSATION
Cher client,
Nous vous remercions d'avoir choisi une chaudiere ARIANE. Dans votre intérêt, nous vous invitons à suivre et à observer les instructions de cette notice et à effectuer l'entretien programme par du personnel qualifié, afin de maintainir l'appareil à un niveau maximum d'efficacité et de durée. Nous vous rappelons que la non observation des instructions contenues dans cette notice entraine la non validité de la garantie.
0085
IMPORTANT
Sur ces chaudières, il est possible d'insteller d'autres brûleurs (non contenus dans les listedes homologues), à condition que les valeurs de puissance du foyer et de contre-pression soient respectées.
TABLE DES MATIERES
GÉNERALITÉS
Avertissements page 4
Régles fondamentales de sécurité. page 5
Description de l'appareil page 6
Dimensions et données techniques page 7
Elémentsd'identification page 8
Listedespiecesederechange page8
USAGER
Mise en service de l'appareil . page 9
Extinction page 10
Nettoyage page 10
Entretien page10
INSTALLLATEUR
Réception du produit page 11
Installation page 11
Chaufferie page 11
Evacuation des produits de combustion page 12
Raccord hydraulique . page 12
Installation electrique page 14
Alimentation en combustible page 14
Raccord du bruleur page 15
Branchements electriques page 16
ASSISTANCE ET ENTRETIEN
Opérations préliminaires au premier allumage. page 17
Premier allumage.. page 18
Contrôles pendant et après le premier allumage...page 18
Entretien page 19
Ouverture et réglage de la porte . page 20
Nettoyage de la chaudiere et du bouilleur . page 20
Contrôles après le nettoyage de la chaudière page 21
Pannes possibles et remedes page 21
Annexes:
- Certificat de construction et d'essai
AVERTISSEMENTS
La notice d'emploi constitue partie intégrante et essentielle du produit.
Au cas où l'appareil serait vendu ou transféré à un autre propriété, ou au cas où vous devriez déménager et laisser l'appareil, assurez-vous toujours que la notice accompagne l'appareil de façon à ce qu'elle puisse être consultée par le nouveau propriétaire et/ou par l'instructor.
Cet apparéil doit être destiné à l'usage pour lequel il a été prévu.
Est exclue toute responsabilité contractuelle et extra-contractuelle du constructeur en cas de dommages causés à des personnes, des animaux ou des choses, dus à des erreurs d'installation, de réglage, d'entretien et à un usage impropre.
La responsabilité du producteur est exclue pour tout dommage à des personnes et/ou à des choses consécutif à un danger évident pour l'utilisateur et que ce dernier pouvait, par conséquent, éviter en adoptant les mesures de sécurité déquates.
Après avoir retire l'emballage, s'assurer que le contenu soit en bon état. En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur.
En tant que sources potentielles de danger, les éléments de l'emballage (cage en bois, clous, agrafes, sacs en plastique, polystyrene expansé, etc.) ne doivent pas été laissés à la portée des enfants.
L'installation doit être effectuee en conformite aux normes en vigueur, suivant les instructions du constructeur et par du personnel professionnellement qualifie. Par "personnel professionnellement qualifie", l'on entend du personnel ayant une competence technique specifique dans le secteur des composants d'installations de chauffage a usage civil et de production d'eau chaude a usage sanitaire.
Pour garantir l'efficacité de l'appareil et pour son bon fonctionnement, il est indispensable de faire effectuer, par du personnel professionnellement qualifié, l'entretien périodique en respectant les indications du constructeur.
En cas de réparation de l'appareil, utiliser exclusivement des pieces de rechange originales.
La non utilisation de l'appareil pendant une longue période, nécessite l'intervention de personnel professionnellement qualifié qui doit effectuer au moins les opérations suivantes:
- positionner l'interrupteur principal de l'appareil et l'interrupteur général de l'installation sur "étéint";
-fermer les robinets du combustible et de I'eau de I'installation; - vider l'installation thermique en cas de risque de gel.
REGLES FONDAMENTALES DE SECURITE
L'emploi d'appareils utilisant de l'énergie électrique, des combustibles et de l'eau implique l'observation de certaines régles fondamentales:
L'utilisation de l'appareil par des enfants et des personnes non expertes est interdite;
Il est interdit d'actionner les interrupteurs électriques, les électroménagers, le téléphone et tout autre objet pouvant provoquer des étincelles si l'on sent une oedur de gaz. Dans ce cas:
- ouvrir immédiatement portes et fenêtres pour aérer la pièce;
- fermer le robinet d'alimentation en combustible;
- faire intervenir du personnel professionnellement qualifié.
Il est interdit de toucher l'appareil avec des parties du corps mouillées ou humides et/ou pieds nus.
Il est interdit d'effectuer des opérations d'entretien et de nettoyage sans avoir débranché l'alimentation électrique et fermé le/les robinet/s d'alimentation en combustible.
Il est interdit de tirer, débrancher, tordre les cables électriques sortant de la chaudière, même si cette dernière est débranchée du secteur.
Il est interdit de boucher ou de réduire les ouvertures d'airation de la pièce afin d'éviter, en cas de fuite de gaz, la formation de melanges toxiques et explosifs; ce qui est également peu économique et polluant à cause de la mauvaise combustion.
Il est interdit de laisser l'appareil exposé aux agents atmophériques.
Il n'a pas ete concu pour fonctionner en extérieur et ne dispose d'aucun systeme antigel automatique. En cas de risque de gel, la chaudiere doit rester allumee.
Autres instructions importantes à respecter:
- au cas où le cable d'alimentation électrique de l'appareil serait endommagé, s'adresser à du personnel professionnellement qualifié pour le remplacer;
- ne pas fixer (et contrôle que personne d'autre ne l'ait fait) les cables électriques sur les tuyaux de l'installation ou à proximé de sources de chaleur;
- contrôle que les cables de mise à la terre de l'appareil ne soient pas branchés à l'installation hydrique;
- ne pas toucher les parties chaudes de l'appareil (en particulier la porte et la boite à fumée) car elles restent chaudes même après un arrêt prolongé.
En cas de fuite d'eau, fermer l'alimentation hydrique et s'adresser exclusivement à du personnel professionnellement qualifié.
DESCRIPTION DE L'APPAREL
La chaudière en acier ARIANE 33 B est un générateur de chaleur à haut rendement pour installations de chauffage à eau jusqu'à 90^ et pour la production d'eau chaude sanitaire.
Cette chaudière est monobloc à combustion pressurisé: la flamme produit par le brûleur se développement dans le foyer. Le fond de ce dernier étant fermé, les fumées reviennent vers l'avant et empruntent les profilés à sec.
Dans les profilés à sec, des turbulateurs spéciaux obligent les fumées à effectuer un parcours tourbillonnant, ce qui augmente l'échange thermique par convexion. Une fois sorties des profilés à sec, les fumées sont recueillies dans la chambre arrêté et convoyées vers la cheminée.
La technologie à chambre seche consiste à séparer le foyer de la paroi en contact avec l'eau, des conduites de fumée à sec qui atteignent une température elevée en peu de temps: les fumées arrivant rapidement à la température de régime, évient donc de condenser. Grace également aux turbulateurs, l'échange thermique est augmenté et l'on obtient un rendissement utile supérieur à 90%.
On peut installer des brûleurs à air soufflé qui marchent au gazole et au gaz.
La production d'eau sanitaire s'obtient avec un brûleur en acier inox AISI 316 L directement immergé dans le corps de chauffe, équipé d'une bride d'inspection et d'une anode au magnésium.
L'isoation thermique est assurée par un matelas de laine minérale hautement isolant, appliqué sur le corps de chauffe.
La finition exterieure est constitue d'éligants panneaux en acier laque.
Le tableau de commandes est intégré dans le manteau de la chaudière et en permet le fonctionnement automatique.
Le schéma électrique se trouve à l'intérieur du tableau de commande.

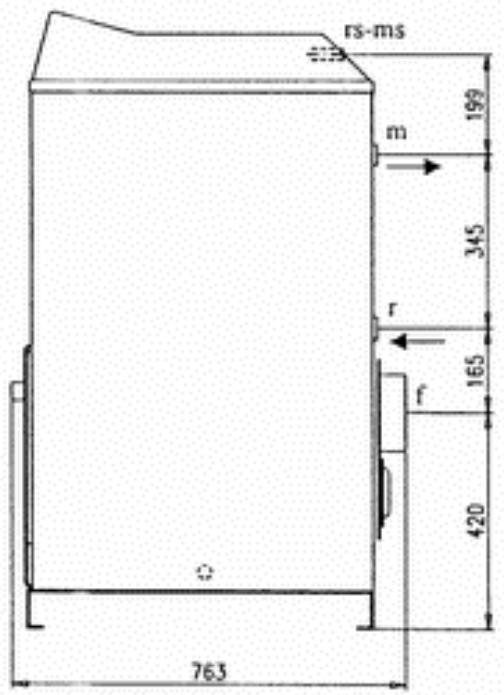

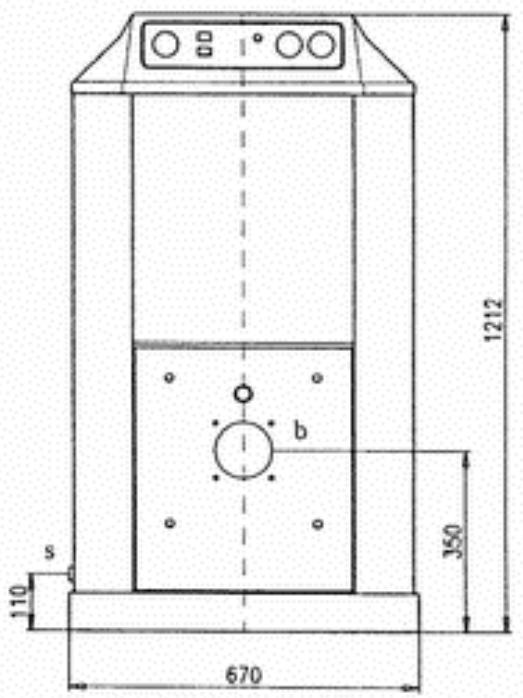

DIMENSIONS ET DONNEES TECHNIQUES
r -retour chauffage 1^ 1 / 4 F
m - refoulement chauffage 1" 1/4 F
s -purgeur % F
f -sortie fumées e 150~mm
b -raccord bruleur (EN 226)
ms - refoulement sanitaire % M
rs -retour sanitaire % M
| MODELE ARIANE | 33 B | |
| Puisance utile nominale | 31,4 | kW |
| Puisance calorifique au foyer | 34,8 | kW |
| Production eau chaude sanitaire (Δt 35°C) | 450 | dm3/h |
| Contre-pression foyer | 0,2 | mbar |
| Perte de charge côte eau (Δt 15°C) | 12 | mbar |
| Contenu eau chaudière | 98 | dm3 |
| Contenu eau bouilleur | 90 | dm3 |
| Pression maxi d'exécution chaudière | 3 | bar |
| Pression maxi d'exécution bouilleur | 6 | bar |
| Temp. retard mini admise chaudière | 35 | °C |
| Temp. maxi admise chaudière | 100 | °C |
| Poids à vide | 180 | kg |
ÉLÉMENTS D'IDENTIFICATION
L'appareil peut être identifié grâce à une PLAQUE TECHNIQUE qui contient les données concernant les prestations et l'identité.
La plaque est appliquée sur l'avant, en haut à droite.
En cas d'interventions techniques, il est nécessaire de déterminer le modele de chaudiere pour faciliter les opérations successives.
IMPORTANT. Contrôler si la plaque technique est appliquée à la chaudière: dans le cas contraire, en exiger l'application par l'insealleur.
LIST DES PIECES DE RECHANGE
Les pieces de rechange conseillées pour deux ans de fonctionnement sont:
1 thermostat de travail
1 thermostat de sécurité
I joint pour la porte
I joint pour la boite à fumée
I verre temoin de flamme
1 joint verre temoin de flamme
Vous pouvez en outre receivevoir les pieces de rechange suivantes en cas de dommage accidentel ou de mauvais fonctionnement:
- thermomètre
tableau des instruments complet - portecompleté
- habillage complet ou partiel
MISE EN SERVICE DE L'APPAREIL
La première mise en service de la chaudière doit être effectuee par du personnel professionnellement qualifie, après quoi la chaudiere pourra fonctionner automatiquement.
L'usager peut avoir besoin de remettre tout seul la chaudière en service, par exemple après une longue période d'absence.
Dans ce cas, contrôler :
- que les robinets du combustible et de l'eau de l'installation thermique soient ouverts;
- que la pression de l'installation hydraulique a froid soit supérieure a 1 bar et inférieure a la pression maximum admise par la chaudiere;
que le thermostat de reglage de la chaudiere soit regle entre 65 et 90^ - que le thermostat ambiant soit "actif" et regle sur 20^
- que les pompes de l'installation ne soient pas bloquées.
Puis, allumer l'interrupteur général et enfin l'interrupteur principal du tableau de commande.
L'appareil effectue une phase d'allumage et, une fois en marche, ne s'arrête que lorsque les températures déterminées ont été atteintes.
Ensuite le fonctionnement est automatique.
Au cas où il seprésenterait des anomalies d'allumage ou de fonctionnement, eteindre l'appareil et s'adresser à du personnel professionnellement qualifié.
EXTINCTION
En cas d'absences temporaires (week-end, cours voyages, etc.) sans risque de gel, proceder de la façon suivante:
- eteindre l'interrupteur principal du tableau de commande (OFF.);
- eteindre l'interrupteur général de l'installation.
ATTENTION: en cas de risque de gel, ne pas effectuer les opérations precedentes mais:
mettre le thermostat ambient a une valeur d'environ 10^
En cas de non utiliseation de la chaudiere pendant une longue période, proceeder de la façon suivante:
- eteindre I'interrupteur principal du tableau de commande (OFF.);
- eteindre l'interrupteur général de l'installation;
fermer les robinets du combustible et de I'eau de I'installation thermique.
ATTENTION: en cas de risque de gel, faire vider l'installation thermique par du personnel professionnellement qualifié.
NETTOYAGE
Avant d'effectuer les opérations de nettoyage:
- eteindre l'interrupteur principal du tableau de commande (OFF.);
- eteindre l'interrupteur général de l'installation.
Le seul nettoyage nécessaire de la part de l'usager est celui des panneaux extérieurs de la chaudière, à effectuer seulement avec un chiffon humide de l'eau et du savon.
En cas de taches tenaces, mouiller avec de l'eau et de l'alcool denature.
Ne pas utiliser dépônges ou de produits abrasifs; ne pas nettoyer avec un jet d'eau.
ENTRETIEN
L'entretien périodique et la mesure du rendement de combustion sont obligatoires de par la loi et le Responsible de l'installation thermique doit faire effectuer ces contrôles par du personnel professionnellement qualifié.
Les chaudières ARIANE 33 B sont livrées complètes - isolation et habillage - et fixées sur une palette en bois.
Les documents sont situés dans le foyer de la chaudière.
La manutention du corps de chauffe doit etre effectue a l'aide de moyens appropriés, en se servant du bati rehaussé de la chaudiere.
Le poids en deconseille la manutention a la main.
INSTALLATION
CHAUFFERIE
La chaudière doit être installée dans une piece respectant les prescriptions et les distances minimum premues par les normes en vigueur, et équipée d'ouvertures pour l'aération aux dimensions déquates.
Le plan d'appui de la chaudiere doit etre horizontal et en mesure de soutenir uniformement le bati.
Il est conscillé de surelever le plan d'appui par rapport au sol.
ATTENTION: au cas où le brûleur serait alimenté avec du gaz combustible dont le poids spécifique est supérieur à celui de l'air, les parties électriques doivent être placées à 0,5 metres du sol.
Il est interdit d'installer la chaudière en extérieur car elle n'a pas ete concue pour cela et ne dispose pas de système antigel automatique.
ÉVACUATION DES PRODUITS DE COMBUSTION
Le bon accouplement brûleur/chaudière/cheminée permet une réduction drastique de la consommation, une combustion optimale avec de faibles émissions polluantes et une protection efficace contre le phénomène de condensation.
Le CARNEAU MONTANT (CHEMINEE) doit être résistant à la chaleur et à la condensation, isolé thermiquement, hermetique, sans rétrécissements ni obstructions, le plus vertical possible et de dimensions conformes aux normes en vigueur.
Le RACCORD ENTRE CHAUDIERE ET CHEMINEE doit etre realise conformement aux normes et aux lois en vigueur, avec des conduits rigides,
résistants aux haute temperatures, a la condensation, aux contraintes
mecaniques et etanches.
Pour l'étanchéité des jonctions, utiliser des matériaux résistants à au moins 250^ .
Des cheminées et des raccords de branchement entre chaudière et cheminée aux mauvaises dimensions et formes, peuvent amplifier le bruit de combustion, avoir une influence négative sur les paramétres de combustion, engendrer des problèmes de condensation.
ATTENTION: les conduites d'évacuation non isolées sont une source potentielle de danger.
BRANCHEMENT HYDRAULIQUE
Lechoix et l'installation des composants relève de la compétence de l'installateur qui doit oeuvrer dans les régles de l'art et selon les lois en vigueur.
Voici quelques recommendations à observer:
les raccords de la chaudiere ne doivent pas etre sollicites par le poids des tuyaux de branchement a l'installation: ces derniers doivent par consequent etre soutenus et places de facon a ne pas creer d'efforts dangereux pour les raccords de la chaudiere.
Il est interdit d'interposer des organes d'arrêt entre la chaudière et le vase d'expansion, et entre la chaudière et les soupapes de sécurité.
Le vase d'expansion doit être de dimensions correctes (il ne doit pas y avoir de fuites d'eau dues à la dilatation normale) et, si le vase d'expansion est fermé, les soupapes de sécurité ne doivent s'ouvrir qu'en cas exceptionnels. Cela afin que tout ajust successif d'eau soit le plus possible limité et qu'il puisse être effectué et contrôle à partir d'un point unique de l'installation.
- S'assurer que le vidayage des soupapes de securités soit relié à un entonnoir de purgege. Autrement, la piece risque d'être inondée en cas d'intervention des soupapes, et le constructeur n'en sera pas responsable.
- S'assurer que les conduits hydrauliques ne soient pas utilisés comme prise de mise à la terre de l'installation électrique ou téléphonique. Elles ne sont absolument pas déquates et pourraient, en peu de temps, être gravement endommagées.
- Avant de brancher la chaudière, effectuer un lavage de tous les conduits de l'installation afin d'enlever déventuels résidus qui pourrait compromètre le bon fonctionnement de la chaudière.
Au cas où l'eau disponible pour le remplissage serait dure (>15^) ou corrosive (pH < 7,2) , prévoir une installation de traitement; autrement il pourrait se vérifier des dégats importants voire irréparables.
Au cas ou l'eau contiendrait des impuretés, installer un filtré ajustat.
Éviter toute communication accidentelle entre l'eau de l'installation de chauffage et l'eau à usage sanitaire car la première n'est pas potable.
Après le branchement à l'installation hydraulique, s'assurer qu'il n'y ait pas d'air.
Il est conseilé d'isoler les conduits de l'installation de chauffage afin d'éviter de gaspiller l'énergie et par conséquent de consommer plus de combustible et de pollucr l'environnement.
INSTALLATION ÉLECTRIQUE
L'installation électrique doit être réalisée dans le respect des normes en vigueur et par du personnel professionnellement qualifié.
La sécurité électrique de l'appareil ne s'obtient que si ce dernier est correctement branché à une installation de mise à la terre efficace, effectue conformément aux normes de sécurité en vigueur.
Le constructeur n'est pas responsable d'eventuels dommages causés par la non mise à la terre de l'installation.
Faire vérifier par du personnel professionnellement qualifié que l'installation électrique soit ajustée à la puissance maximum absorbée par l'appareil, et s'assurer en particulier que la section des cables de l'installation soit ajustée à la puissance absorbée par l'appareil.
Pour l'alimentation générale de l'appareil au secteur, l'utilisation d'adaptateurs, de prises multiples et/ou de rallonges n'est pas consenti.
Pour le branchement au secteur, il est nécessaire de prévoir un interrupteur bipolaire comme le prévoient les normes en vigueur.
ALIMENTATION EN COMBUSTIBLE
La ligne d'adduction du combustible doit etre realizedans le respect des normes en vigueur et par du personnel professionnellement qualifie.
Avant l'installation, il est conseilé d'effectuer un soigneux nettoyage interne des tuyaux d'adduction du combustible afin d'enlever d'eventuels résidus qui pourrait compromètre le bon fonctionnement de la chaudière.
Contrôler l'étanchéité interieure et extérieure de l'installation d'adduction du combustible.
Au cas où l'on utiliserait du gaz, les connexions doivent être parfaitementétanches.
Contrôler que l'installation d'alimentation en combustible soit équipée des dispositifs de sécurité et de contrôle prescrites par les normes en vigueur.
Ne pas utiliser les tuyaux de l'installation du combustible comme mise à la terre d'installations électriques ou téléphoniques.
Vérifier si la chaudière est régée pour fonctionner avec le type de combustible disponible.
BRANCHEMENT DU BRULEUR
Pour l'installation du bruleur, les branchements electriques et les réglages nécessaires, consulter la notice d'emploi du bruleur.
Vérifier que le brûleur ait été correctement choisi pour la chaudière, en contrôlant les données techniques de chacun des deux.

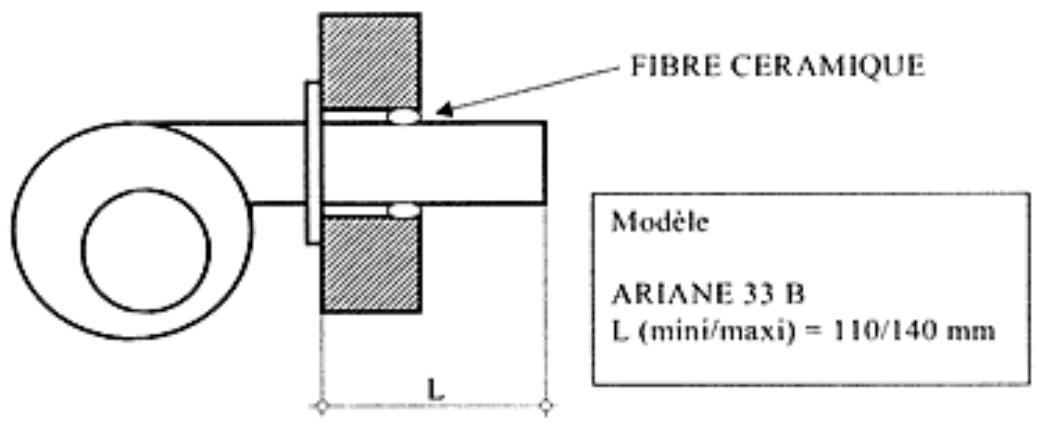

La tuyere du bruleur doit avoir les dimensions indiquées ci-dessous:
Fixer solidement le brûleur à la porte de façon à ce que la flamme soit parallèle et centré dans le foyer; autrement il pourrait y avoir des anomalies de combustion qui pouraient endommager sérieusement la chaudière.
IMPORTANT: après avoir installé le brûleur, replir l'eventuelle fente restée entre la tuyère et l'orifice de la porte avec le matériel résistant à 1000^ (matelas de fibre céramique) fourni.
Cette opération évite la surchauffe de la porte qui autrement se déformerait de façon irrémédiable.
Les branchements du combustible au brûleur doivent être places de façon à permettre l'ouverture complète de la porte de la chaudière, brûleur monté.
BRANCHEMENTS ELECTRIQUES
Tension d'alimentation 220 V - 50 Hz.
Ouvrir le tableau des instruments en devissant les vis-taraud et effectuer les branchements electriques suivant le schema electrique joint, en passant les cables electriques dans les orifices prevus sur le cote gauche de la chaudière.
Tous les capillaires des sondes des instruments du tableau sont déjà introduits dans leur logement dans le corps de chauffe, situés pres du raccord de refoulement à l'installation de chauffage.
Une fois le cablage terminé, referrer le tableau.
OPÉRATIONS PRELIMINAIRES AU PREMIER ALLUMAGE
Avant la mise en marche:
- s'assurer que les sondes des instruments de réglage et de contrôle soient correctement positionnées dans les recipients;
s'assurer que les turbulateurs ne dépasse pas à l'avant des profilés; -
controller que l'installation soit pleine d'eau, sans air et que la pression soit supérieure de 1 bar et inférieure à la pression maximum prévue pour l'appareil;
-
contrôle que tous les dispositifs de contrôle et de sécurité soient en bon état et correctement régés;
-
contrôler que le foyer soit libre de tout corps étrangers;
- contrôler que le revêtement refractaire de la porte n'ait pas subit de ruptures;
- controller que le bouchage de la tuyere du bruleur ait ete effectue correctement (voir p.15);
- contrôler que le serrage de la porte ait esté effectué correctement (voir p.20);
- controller que les soupapes d'arrêt de l'installation soient complètement ouvertes et que les pompes tournent correctement;
- s'assurer que le combustible soit disponible et que les robinets du combustible soient ouverts.
PREMIER ALLUMAGE
Après avoir effectué les contrôles préliminaires, pourmettre la chaudière en marche il est nécessaire de:
-- régler le thermostat de la chaudière situé sur le tableau de commandes entre 65 et 90^ ;
- régler le thermostat ambiant à la température d'environ 20^ ;
- mettre l'interrupteur general sur "allume";
- appuyer sur l'interrupteur principal du tableau de commandes (le témoin du bouton s'allume).
L'appareil effectue une phase d'allumage et une fois en marche, fonctionne jusqu'à ce qu'il attaigne la température régée.
Successivement, le fonctionnement est automatique.
CONTROLES PENDANT ET APRES LE PREMIER ALLUMAGE
Une fois la mise en marche effectue, il faut vérifier que l'appareil effectue un arrêt et un allumage successif:
- en modifiant le réglage du thermostat de la chaudière;
- en intervenant sur l'interrupteur principal du tableau de commande;
- en modifiant le réglage du thermostat ambiant.
- Contrôler l'étanchéité de tous les joints côte eau et côte fumées; effectuer un serrage ultérieur à chaud pour garantir une étanchéité parfaite.
Cette opération est d'une importance fondamentale pour le joint de la porte, du bruleur et de la boite à fumées afin d'éviter que des fumées de combustion toxiques, donc dangereuses, ne sortent de la chaufferie.
En effet, le poids du bruleur applique en saillie, tend à desserrer le joint de la porte dans la partie supérieure.
Il est très important de vérifier également l'étanchéité du raccord chaudière/cheminée pour les raisons précédemment citées.
Contrer laonne rotation des pompes.
Vérifier l'arrêt complet de l'appareil à l'aide de l'interrupteur général de l'installation.
Une fois que toutes les conditions sont satisfaites, régler correctement le brûleur au maximum de l'allure permise pour la chaudière, analyser les produits de la combustion afin d'obtenir une bonne combustion et des émissions polluantes le plus faibles possible.
La température des fumées pendant le fonctionnement normal est d'environ 180 ÷ 220^ C .
Puisque lors du fonctionnement, la pression de l'eau contene dans l'installation augmente, s'assurer que sa valeur maximum ne dépasse pas la pression déterminée pour la chaudière.
ENTRETIEN
L'entretien périodique est essentiel pour la sécurité, le rendement et la durée de vie de l'appareil.
De plus, il est obligatoire de par la loi et doit être effectué par du personnel professionnellement qualifié.
Avant toute intervention, il est conseilé d'effectuer une analyse de la combustion afin de connaître les conditions de fonctionnement. Cette analyse fournit les indications utiles sur les interventions à réaliser.
Après avoir effectué l'analyse de combustion et avant toute autre opération:
- mesure hors énergie électrique en éteignant l'interrupteur général de l'installation;
fermer les robinets d'interception du combustible.
Pour ouvrir la porte, enlever les quatre écrous de fixation.
Pour effectuer le réglage du serrage, visser les écrous de blocage, à système en croisillon, juste ce qu'il faut pour garantir une fermeture hermétique et uniforme.
Normalement, toute opération d'entretien requiert une vérification du réglage de la porte.
NETTOYAGE DE LA CHAUDIERE ET DU BRULEUR
Le nettoyage de la chaudière est une opération à effectuer au moins une fois par an pour enlever les dépôts carboneux des surfaces d'échange.
Pour l'effectuer, ouvrir la porte, ouvrir la porte de nettoyage et extraire les turbulateurs.
Puis nettoyer les conduits de fumée avec un écouvillon et aspirer la suite par la porte arrêté de nettoyage.
N'effectuer le nettoyage du bruleur que si I'on remarque des dépôts boueux sur le fond, en regardant par la bride d'inspection à l'occasion du nettoyage annuel.
Si I'anode au magnesium est uee, la remplacer.
CONTROLES APRES LE NETTOYAGE DE LA CHAUDIERE
Après avoir effectué les opérations d'entretien et de nettoyage, repeter les contrôles préliminaires à l'allumage (voir p. 17), contröler le réglage du brûleur et effectuer une analyse des fumées pour en vérifier la qualité.
Contrôler l'étanchéité de l'alimentation en combustible: ce contrôle est très important sur tout si l'on utilise des combustibles gazeux.
Contrôler la parfaite étanchéité du circuit des fumées et si nécessaire, remplaçer les joints usages.
Contrôler l'étanchéité hydraulique de l'installation pour éviter que d'inutiles vidanges et replissages d'eau n'augmentent le risque d'entertrage.
Au cas où il y aurait du calcaire sur les parois internes de la chaudière, un lavage chimique est nécessaire (effectue par une entreprise spécialisée) pour l'éliminer.
Par la suite, contrôle les caractéristiques de l'eau de l'installation et prévoir eventuellement une installation de traitement ajusté.
Ne pas laisser de recipients contenant des substances facilement inflammables dans la piece ou est installée la chaudière.
Les causes les plus fréquentes de pannes et leurs remèdes sont les suivants.
PANNE: le brulcur ne s'allume pas.
REMEDES:
- contrôler les branchements électriques;
- contrôler la régularité de l'afflux du combustible;
- contrôle le bon état et la propriété de l'installation d'alimentation en combustible et qu'il n'y ait pas d'air;
- contrôle la formation régulière des étincelles d'allumage et le bon fonctionnement du brûleur;
- contrôle l'intervention du thermostat de sécurité de la chaudière à réarmement manuel;
- contrôler le réglage du thermostat ambiant.
PANNE:le brûleur s'allume régulierement mais s'éteint tout de suite après.
REMEDES:
- contrôle le relièvement de la flamme, le réglage de l'air et le fonctionnement du brûleur.
PANNE: difficile de réglage du brûleur et/ou manque de rendement.
REMEDES:
- contrôler la propriété du brûleur, de la chaudière, du conduit chaudière/cheminée et de la cheminée;
- contrôler l'étanchéité du circuit des fumées (porte, , boîte à fumée, raccord chaudière/cheminée);
- contrôler l'afflux régulier de combustible et la puissance réelle fournie par le brûleur;
- analyser l'eau de l'installation pour diagnostiquer la présence eventuelle de calcaire et effectuer un lavage chimique.
PANNE: la chaudiere se salit facilement de suie.
REMEDES:
- contrôler le réglage du brûleur (analyse des fumées);
- contrôler la qualité du combustible;
- contrôler l'obstruction de la cheminée et la propriété du parcours de l'air du brûleur (poussière).
PANNE: la chaudiere n'atteint pas la température.
REMEDES:
- verifier la propre de la chaudiere cote fumées et cote eau;
- contrôler l'accouplement, le réglage et les prestations du brûleur;
- contrôle la température régée sur les thermostats et leur bon fonctionnement;
- contrôler le positionnement des sondes des thermostat;
- s'assurer que la puissance de la chaudiere soit suffisante pour l'instation.
PANNE: intervention du thermostat de sécurité.
REMEDES:
- contrôler le câblage électrique;
- contrôler que les bulbes des sondes soient correctement placés et que tous les thermostats fonctionnement bien.
PANNE: odeur de gaz et/ou de produits imbrûés.
REMEDES:
- contrôle l'étanchéité de l'installation d'alimentation en combustible (si c'est un gaz);
- contrôler l'étanchéité du circuit des fumées (porte, boîte à fumée, raccord chaudière/cheminée);
PANNE: la chaudière atteint la température mais le système de chauffage reste froid.
REMEDES:
- contrôle la présence d'air dans l'installation et le bon fonctionnement des pompes de circulation;
- contrôler le réglage du thermostat ambiant.
PANNE: intervention frquent de la soupape de securite de la chaudiere.
REMEDES:
- vérifier la pression de replissage de l'installation;
- vérifier l'efficacité du vase d'expansion;
- vérifier le réglage de la soupape.
PANNE: présence d'eau sur le sol à proximite de la boite à fumée (vapeur d'eau de condensation).
REMEDES:
- controller si les sondes sont positionnées correctement, que le thermostat fonctionne bien et le thermostat de réglage de la chaudière (entre 65 et 90^ ).
PANNE: surchauffe des membrules à cause d'un manque d'eau dans la chaudière.
REMEDES:
- éteindre le brûleur, ne pas verser d'eau et ne pas ouvrir la porte et attendre le retard à température ambiante avant d'effectuer toute opération.

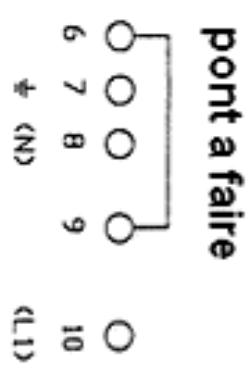

| Innene | Id |
| 3.09 105 (3.06) SCC6-281 | W1 |
| AOS2 - V01 "2V ON3A70H | 2S-1S |
| eoune pte sssow | v1 |
| 3.06/59 aBua (3.06) S#E6-281 | R1 |
| (3.9-) C.001 IS7 11H | S1 |
| due ?qisny | J |
| AOS2 - V01 "2V ON3A70H | 10 |
| IN3937 S301A30 - IN3N0Dw0C VIN3937 | |
