SRX 080M - Radiateur électrique DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilo-convecteur
Marque	DIMPLEX
Modèle	SRX 080M
Numéro d'article	359080
Dimensions (L x H x P)	503 x 530 x 145 mm
Puissance calorifique à 55°C/47°C	1,0 kW
Puissance calorifique à 45°C/40°C	0,7 kW
Puissance calorifique à 35°C/30°C	0,36 kW
Débit volumique (niveau moyen de ventilation)	125 m³/h
Alimentation	Eau chaude (raccordement au circuit de chauffage central)
Régulation de température	Électronique intégrée
Ventilation	Automatique selon besoin en chaleur, niveau maximal pré-réglable
Mode de fonctionnement	Automatique ou manuel
Modules de programmation	En option (réglage des périodes d'abaissement et de chauffage)
Raccordement d'eau	À gauche ou à droite (au choix)
Entretien et nettoyage	Nettoyage régulier de la grille et du filtre à air (si présent) pour maintenir les performances
Sécurité	Protection contre la surchauffe intégrée (standard)
Pièces détachées et réparabilité	Modules de programmation disponibles en option ; autres pièces via service après-vente DIMPLEX
Informations générales	Conçu pour fonctionner avec des systèmes basse température (pompe à chaleur) ; idéal pour rénovation

FOIRE AUX QUESTIONS - SRX 080M DIMPLEX

Comment installer le ventilo-convecteur DIMPLEX SRX 080M ?

L'installation doit être réalisée par un professionnel. L'appareil se raccorde au circuit d'eau chaude du chauffage central, avec une arrivée et un retour. Le raccordement peut se faire à gauche ou à droite selon votre configuration. Assurez-vous que l'alimentation électrique (pour le ventilateur et la régulation) est conforme aux normes.

Le SRX 080M est-il compatible avec une pompe à chaleur ?

Oui, ce ventilo-convecteur est spécialement conçu pour fonctionner avec des systèmes basse température comme les pompes à chaleur. Sa température de départ réduite (35-55°C) permet un rendement optimal.

Comment régler la température ambiante ?

Le thermostat électronique intégré ajuste automatiquement la vitesse du ventilateur pour maintenir la température souhaitée. Vous pouvez également utiliser un module de programmation en option pour des réglages horaires (abaissement, période de chauffage).

Quel entretien nécessite le SRX 080M ?

Un nettoyage régulier de la grille d'entrée d'air et du filtre (si présent) est recommandé, généralement tous les 3 mois. Vérifiez aussi les raccordements hydrauliques et le bon fonctionnement du ventilateur. Consultez la notice pour les détails.

Quelles sont les dimensions exactes de cet appareil ?

Les dimensions sont : largeur 503 mm, hauteur 530 mm, profondeur 145 mm. Cela permet une installation murale ou au sol selon le support.

Le ventilateur fait-il du bruit ?

Le niveau sonore est modéré. À vitesse maximale, il peut être audible mais reste acceptable pour une pièce de vie. La régulation automatique réduit la vitesse dès que la température souhaitée est atteinte, limitant ainsi le bruit.

Quelle est la consommation électrique du SRX 080M ?

La consommation électrique concerne uniquement le moteur du ventilateur et la régulation électronique. Elle est faible (typiquement 10-30 W selon la vitesse). La puissance calorifique provient de l'eau chaude du circuit de chauffage.

Peut-on programmer le chauffage avec cet appareil ?

Oui, en option. Des modules de programmation (non fournis) peuvent être ajoutés pour définir des plages horaires de température réduite ou de confort. Consultez la liste des accessoires DIMPLEX compatibles.

Comment raccorder l'eau sur le SRX 080M ?

Le raccordement se fait sur les entrées/sorties d'eau situées sur le côté. Vous pouvez choisir de raccorder à gauche ou à droite. Utilisez des raccords standard (fileté) et purgez l'air après installation.

Quelle est la garantie du DIMPLEX SRX 080M ?

La garantie légale de conformité est de 2 ans. Conservez votre facture. Pour les pièces et la main-d'œuvre, contactez le service après-vente DIMPLEX. Les modules optionnels peuvent avoir une garantie séparée.

MODE D'EMPLOI SRX 080M DIMPLEX

Installation facile et puissance calorifique élevée

Les ventilo-convecteurs sont une alternative intelligente aux radiateurs traditionnels et au chauffage par le sol. Le ventilateur intégré au convecteur répartit la chaleur dans la pièce. En comparaison avec les convecteurs traditionnels, ce système garantit une émission élevée de la chaleur pour une température de départ réduite.

Solution parfaite en combinaison avec une pompe à chaleur

La température de départ réduite fait de ces ventilo-convecteurs la solution idéale en combinaison avec des systèmes de chauffage basses températures tels que les pompes à chaleur. Les ventilo-convecteurs constituent également une solution simple lors de la restauration de maisons et bâtiments anciens, ou l'installation de systèmes de chauffage par le sol est très coûteuse. La nouvelle gamme SmartRad de Dimplex allie esthétique réussie et technique de haute qualité.

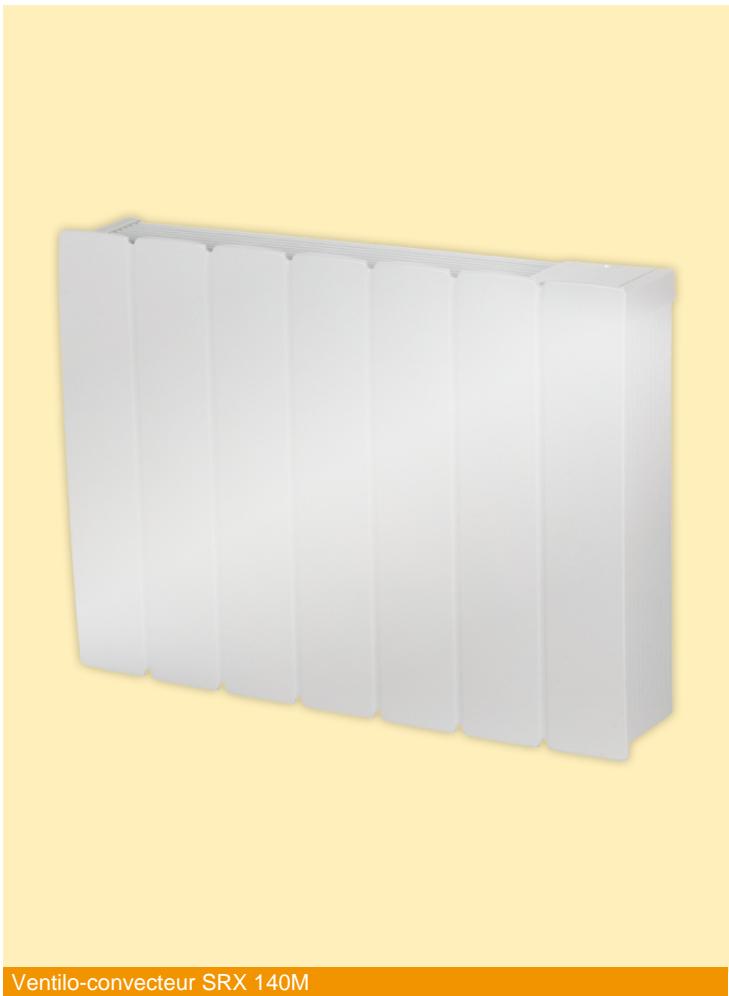

Ventilo-convecteurs smartrad SRX

✓ Régulateur électronique intégré de la température ambiente ✓ Réglage automatique du niveau de ventilation en fonction du besoin en chaleur ✓ Niveau de ventilation maximal pré-réglable et mode de fonctionnement manuel possible ✓ Différents modules de programmation disponibles en option Raccordement d'eau place, au choix à droite ou à gauche

Régulation électronique de la température ambianté / modules de programmation en option

Le thermostat électronique intégré règle la température ambiante en fonction des besoins en réduisant automatiquement la vitesse du ventilateur lorsque la température ambiante souhaitée est atteinte. Les modules de programmation supplémentaires disponibles en option permettent par exemple un réglage individuel des durées d'abaissement de la température ou des durées de chauffage.

Référence de commande		SRX 080M	SRX 120M	SRX 140M	SRX 180M
Numéro d'article		359080	359090	359100	359110
Puisance calorifique 55°C/47°C1	kW	1,0	1,6	1,8	2,4
Puisance calorifique 45°C/40°C1	kW	0,7	1,1	1,3	1,8
Puisance calorifique 35°C/30°C1	kW	0,36	0,56	0,63	0,89
Débit volumique, niveau de ventilation1	m3/h	125	190	225	300
Largeur x Hauteur x Profondeur	mm	503 x 530 x 145	670 x 530 x 145	740 x 530 x 145	910 x 530 x 145

1 à niveau moyen de ventilation

Régulation électronique de la température ambianté / modules de programmation en option

Le thermostat électronique intégré règle la température ambiente en fonction des besoins en réduisant automatiquement la vitesse du ventilateur lorsque la température ambiente souhaitée est atteinte. Les modules de programmation supplémentaires disponibles en option permettent par exemple un réglage individuel des durées d'abaissement de la température ou des durées de chauffage.
