DXW 307 - Radiateur électrique DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique
Marque	DIMPLEX
Modèle	DXW 307
Puissance	750 W
Tension d'alimentation	230 V ~ 50 Hz
Classe de protection	I
Indice de protection	IP20
Dimensions (L x H x P)	577 x 357 x 124 mm
Poids	3,5 kg
Type de montage	Fixation murale (fournie)
Thermostat	Réglable, avec position hors gel à 6°C
Protection contre la surchauffe	Oui, arrêt automatique en cas d'obstruction
Mode hors gel	Oui (position * sur le thermostat)
Entretien et nettoyage	Chiffon doux et humide ; aspirer les grilles d'aération
Sécurité	Surfaces chaudes, ne pas couvrir, installation par professionnel
Pièces détachées	Câble d'alimentation spécifique (remplacement par fabricant)
Garantie	Conditions auprès du revendeur, sur présentation de la quittance
Réparabilité	Interventions réservées à un professionnel

FOIRE AUX QUESTIONS - DXW 307 DIMPLEX

Comment installer le radiateur DIMPLEX DXW 307 ?

L'installation doit être réalisée par un professionnel. Utilisez la fixation murale d'origine fournie. Percez les trous, vissez la fixation, suspendez l'appareil et encliquetez-le. Respectez un espacement minimal de 500 mm à l'avant et ne placez pas l'appareil sous une prise murale.

Comment régler la température sur le DXW 307 ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer. La position * correspond à la température de hors gel (environ 6°C).

Que faire si le radiateur ne chauffe pas ?

Vérifiez que l'appareil est en marche (commutateur sur I), que le thermostat est réglé à la température souhaitée, et que le disjoncteur ou le fusible du tableau électrique est en ordre. Si le problème persiste, contactez le service après-vente.

Puis-je recouvrir le radiateur ?

Non, ne couvrez jamais l'appareil. Cela risquerait de provoquer une surchauffe et un incendie. Assurez-vous que les entrées et sorties d'air ne sont pas obstruées.

Comment nettoyer le radiateur ?

Avant le nettoyage, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour l'extérieur. Aspirez la poussière des grilles d'aération avec un aspirateur pour maintenir la puissance de chauffage.

Quelle est la puissance du modèle DXW 307 ?

Le DIMPLEX DXW 307 a une puissance de 750 W. Il est adapté pour chauffer de petites pièces.

Comment utiliser le mode hors gel ?

Tournez le thermostat sur la position *. L'appareil maintient alors une température d'environ 6°C pour protéger la pièce contre le gel.

Que faire si la protection contre la surchauffe s'active ?

Coupez l'appareil (position O ou débranchez) et laissez-le refroidir quelques minutes. Avant de le remettre en marche, éliminez les causes de l'obstruction (par exemple, un objet posé sur l'appareil).

Puis-je réparer le radiateur moi-même ?

Non, les réparations et interventions doivent être effectuées uniquement par un professionnel ou le service après-vente. En cas de panne, contactez un spécialiste.

Quelles sont les dimensions et le poids du DXW 307 ?

Les dimensions (L x H x P) sont de 577 x 357 x 124 mm et le poids est de 3,5 kg.

MODE D'EMPLOI DXW 307 DIMPLEX

Veuillez lire attentivement et intégralement les présentes instructions. Conservez-les soigneusement et remettez-les au prochain propriétaire le cas échéant.

• L'installation de l'appareil doit impérativement être confiée à un professionnel. L'appareil doit être utilisé uniquement pour réchauffer l'air ambiant de locaux fermés.
• Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel.
• En cas de défaillance ou d'arrêt prolongé, isoler l'appareil du secteur. Couper ou retirer les fusibles.
• Ne pas couvrir l'appareil de chauffage. Risque d'incendie!
• Attention! Lorsque l'appareil est allumé, les surfaces extérieures deviennent chaudes.
• Ne pas utiliser l'appareil sans surveillance lorsque des enfants en bas âgès se trouvent à proximité.
• Ne pas introduire d'objets dans les ouvertures de l'appareil.
• Ne pas faire fonctionner l'appareil dans des locaux où sont utilisées des matières inflammables (solvants, etc.).
• Ne pas poser le câble d'alimentation sur l'appareil chaud.
• Attention! Lorsque l'appareil branché s'enclenche automatiquement en votre absence (sous l'effet du thermostat), cela peut engendrer des dangers (p. ex. risque d'incendie du fait du recouvrement ou du déplacement de l'appareil à votre insu).

2. Montage, installation, écartements minimaux

L'appareil de chauffage doit être installé horizontalement sur un mur vertical comme sur le schéma.

Veuillez respecter les distances minimales.

À l'avant de l'appareil, respecter un espacement minimal de 500 mm.

L'appareil ne doit pas être installé juste sous une prise de courant murale.

Installez l'appareil de sorte que les organes de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou sous la douche.

Faites attention aux objets inflammables.

Veillez à ce que l'entrée et la sortie de l'air en bas et en haut de l'appareil ne soient pas entravées.

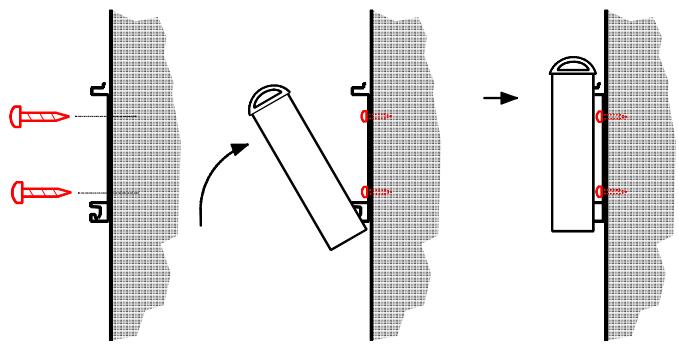

Montage mural

IMPORTANT

Utilisez impérativement la fixation murale d'origine livrée avec l'appareil et située au dos de celui-ci.

• Percer les trous pour la fixation murale.
• Visser la fixation solidement au mur.
• Suspendre l'appareil à la fixation murale au moyen des fentes situées au dos de l'appareil.
• Encliqueter le haut de l'appareil sur la fixation murale.

3. Branchement électrique

Raccordez le câble d'alimentation de l'appareil à une prise appropriée.

Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par un câble d'alimentation spécial, en vente chez le fabricant ou son service après-vente.

4. Mode chauffage

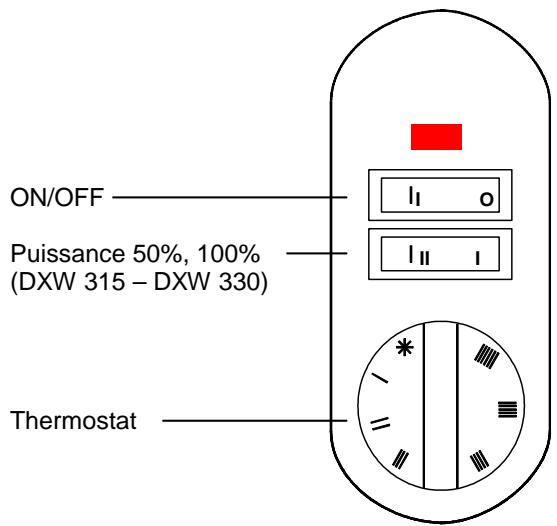

Les fonctions du commutateur sont expliquées ci-dessous.

L'appareil est équipé d'un thermostat qui permet de régler l'appareil et donc la température ambiente par sélection de la position correspondante du commutateur.

Le réglage * signifie que la température ambiante atteint environ 6°C (position hors gel).

Tournez le bouton du thermostat à droite (dans le sens des aiguilles d'une montre) pour augmenter la valeur de la température régée et à gauche (en sens inverse des aiguilles d'une montre) pour réduire la température.

Attention!

Il y a risque de surchauffe des pièces en cas de chauffage sans surveillance, en fonction de la taille des pièces, des besoins en chaleur et du réglage du thermostat. Cela peut entraîner des risques pour les personnes qui ne sont pas en mesure de quitter la pièce surchauffée.

5. Protection contre la surchauffe

Pour votre sécurité, l'appareil de chauffage est équipé d'une protection contre la surchauffe. Si la circulation de l'air est entravée (p. ex. appareil recouvert ou grille du ventilateur obstruée), l'appareil s'arrête automatiquement. Dans ce cas, il est recommandé de couper l'appareil pendant quelques minutes (placer le commutateur sur O ou couper l'alimentation secteur) afin que l'appareil refroidisse suffisamment. Avant de remettre l'appareil en marche, éliminez les causes responsables de l'entrée en action de la protection contre la surchauffe.

Afin que l'appareil dégage sa pleine puissance de chauffage, il est nécessaire de maintenir les entrées et sorties d'air exempts de poussière. Veuillez donc les nettoyer avec l'aspirateur avant la saison de chauffage.

6. Pannes

Lorsque l'appareil de chauffage ne dégage pas de chaleur, vérifiez si l'appareil est en marche (commutateur ON/OFF sur I) et si le thermostat est réglé à la température souhaitée, puis si le disjoncteur dans le tableau de distribution est enclenché ou si le fusible est en ordre.

S'il ne vous est pas possible de remédier à la panne, veuillez vous adresser au service après-vente le plus proche en indiquant le numéro E et le nombre FD pour permettre le traitement de l'ordre. Ces indications figurent sur la plaque signalétique (couvercle du compartiment de branchement).

Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel ou par le service après-vente.

7. Nettoyage

Pour le nettoyage, l'appareil doit être isolé du secteur et avoir refroidi. La face extérieure se nettoie avec un chiffon doux et humide. N'utilise pas de poudre à recycler ou d'encaustique qui risqueraient d'endommager la surface. La poussière qui s'accumule dans l'appareil peut être aspirée depuis l'extérieur.

8. Caractéristiques techniques

Tension d'alimentation Classe de protection I Degré de protection

1/N/PE~230V, 50Hz conducteur de protection IP 20

Type	Puisance	Poids	Long. (toutes les cotes en mm)
DXW 307	750 W	3,5 kg	577	357	124	357
DXW 310	1000 W	3,5 kg	577	357	124	357
DXW 315	1500 W	3,5 kg	577	357	124	357
DXW 320	2000 W	3,5 kg	577	357	124	357
DXW 325	2500 W	4,1 kg	697	357	124	477
DXW 330	3000 W	4,1 kg	697	357	124	477

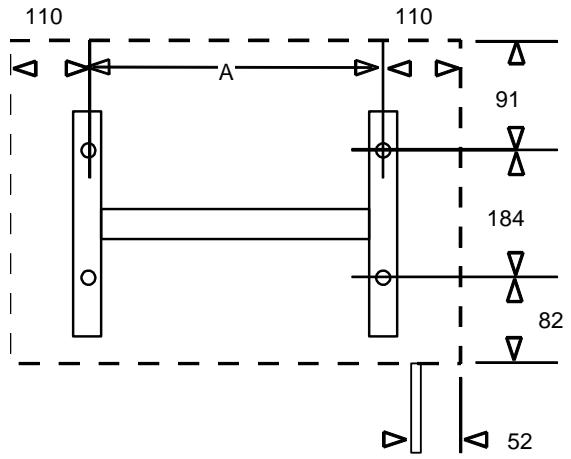

Schéma de perçage (vue de face)

9. Garantie

Pour tout renseignement concernant les conditions de garantie, veuillez vous adresser au revendeur compétent. Les recours en garantie ne sont recevables que sur présentation de la quittance revêtue de la date d'achat.

Indication d'élimination

Il n'est pas permis d'éliminer l'appareil dans les ordures ménagères générales.
