DXW 330 - Radiateur électrique DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique
Marque	DIMPLEX
Modèle	DXW 330
Puissance	3000 W
Dimensions (L x H x P)	697 x 357 x 124 mm
Poids	4,1 kg
Tension d'alimentation	230 V / 50 Hz
Classe de protection	I
Indice de protection (IP)	IP20
Type de commande	Thermostat rotatif et interrupteur ON/OFF
Fonction antigel	Oui, réglage à environ 6°C
Protection contre la surchauffe	Oui, arrêt automatique
Montage	Mural, fixation fournie
Distance minimale avant	500 mm
Raccordement électrique	Prise secteur standard
Nettoyage	Chiffon doux et aspiateur sur les grilles
Entretien	Aspirer les entrées/sorties d'air avant la saison de chauffe
Sécurité	Ne pas couvrir, installation par professionnel
Garantie	Se renseigner auprès du revendeur
Élimination	Ne pas jeter avec les ordures ménagères
Notice disponible	PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - DXW 330 DIMPLEX

Comment installer le radiateur DIMPLEX DXW 330 ?

L'installation doit être réalisée par un professionnel. Fixez la plaque murale fournie au mur, puis suspendez l'appareil en l'encliquetant. Respectez une distance minimale de 500 mm à l'avant et ne placez pas l'appareil sous une prise électrique.

Quelle est la consommation électrique du DXW 330 ?

Le radiateur a une puissance de 3000 W. Sa consommation dépend du temps de fonctionnement et du réglage du thermostat.

Comment régler la température sur ce radiateur ?

Tournez le bouton du thermostat dans le sens horaire pour augmenter la température, antihoraire pour la réduire. La position * correspond à la protection antigel (environ 6°C).

Que faire si le radiateur ne chauffe pas ?

Vérifiez que l'interrupteur est sur I, que le thermostat est réglé au-dessus de la température ambiante, et que le disjoncteur n'a pas sauté. Si rien ne fonctionne, contactez le service après-vente.

Comment nettoyer le radiateur DIMPLEX DXW 330 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez l'extérieur avec un chiffon humide. Aspirez la poussière au niveau des entrées et sorties d'air.

Le radiateur s'arrête tout seul, pourquoi ?

C'est la protection contre la surchauffe qui se déclenche si la circulation d'air est entravée. Retirez l'obstacle et laissez refroidir quelques minutes avant de redémarrer.

Puis-je utiliser ce radiateur dans une salle de bain ?

L'appareil a un indice de protection IP20, ce qui signifie qu'il n'est pas protégé contre les projections d'eau. Ne l'installez pas à portée d'une baignoire ou d'une douche.

Quelles sont les dimensions du DIMPLEX DXW 330 ?

Les dimensions sont 697 mm de longueur, 357 mm de hauteur et 124 mm de profondeur. Il pèse 4,1 kg.

Puis-je couvrir le radiateur pour le cacher ?

Non, ne couvrez jamais l'appareil. Cela pourrait provoquer une surchauffe et un incendie.

Où trouver la notice complète du DXW 330 ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également demander une traduction via le formulaire sur la page.

MODE D'EMPLOI DXW 330 DIMPLEX

Veuillez lire attentivement et intégralement les présentes instructions. Conservez-les soigneusement et remettez-les au prochain propriétaire le cas échéant.

• L'installation de l'appareil doit impérativement être confiée à un professionnel. L'appareil doit être utilisé uniquement pour réchauffer l'air ambiant de locaux fermés.
• Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel.
• En cas de défaillance ou d'arrêt prolongé, isoler l'appareil du secteur. Couper ou retirer les fusibles.
• Ne pas couvrir l'appareil de chauffage. Risque d'incendie!
• Attention! Lorsque l'appareil est allumé, les surfaces extérieures deviennent chaudes.
• Ne pas utiliser l'appareil sans surveillance lorsque des enfants en bas âgès se trouvent à proximité.
• Ne pas introduire d'objets dans les ouvertures de l'appareil.
• Ne pas faire fonctionner l'appareil dans des locaux où sont utilisées des matières inflammables (solvants, etc.).
• Ne pas poser le câble d'alimentation sur l'appareil chaud.
• Attention! Lorsque l'appareil branché s'enclenche automatiquement en votre absence (sous l'effet du thermostat), cela peut engendrer des dangers (p. ex. risque d'incendie du fait du recouvrement ou du déplacement de l'appareil à votre insu).

2. Montage, installation, écartements minimaux

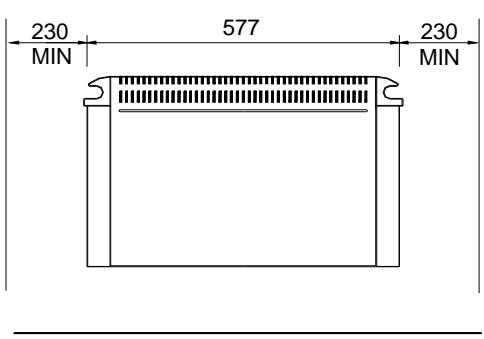

L'appareil de chauffage doit être installé horizontalement sur un mur vertical comme sur le schéma.

Veuillez respecter les distances minimales.

À l'avant de l'appareil, respecter un espacement minimal de 500 mm.

L'appareil ne doit pas être installé juste sous une prise de courant murale.

Installez l'appareil de sorte que les organes de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou sous la douche.

Faites attention aux objets inflammables.

Veillez à ce que l'entrée et la sortie de l'air en bas et en haut de l'appareil ne soient pas entravées.

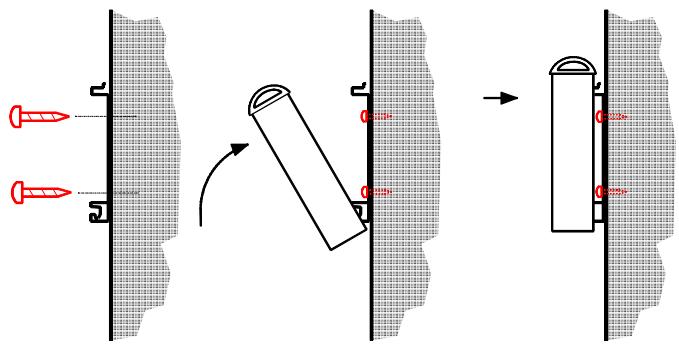

Montage mural

IMPORTANT

Utilisez impérativement la fixation murale d'origine livrée avec l'appareil et située au dos de celui-ci.

• Percer les trous pour la fixation murale.
• Visser la fixation solidement au mur.
• Suspendre l'appareil à la fixation murale au moyen des fentes situées au dos de l'appareil.
• Encliqueter le haut de l'appareil sur la fixation murale.

3. Branchement électrique

Raccordez le câble d'alimentation de l'appareil à une prise appropriée.

Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par un câble d'alimentation spécial, en vente chez le fabricant ou son service après-vente.

4. Mode chauffage

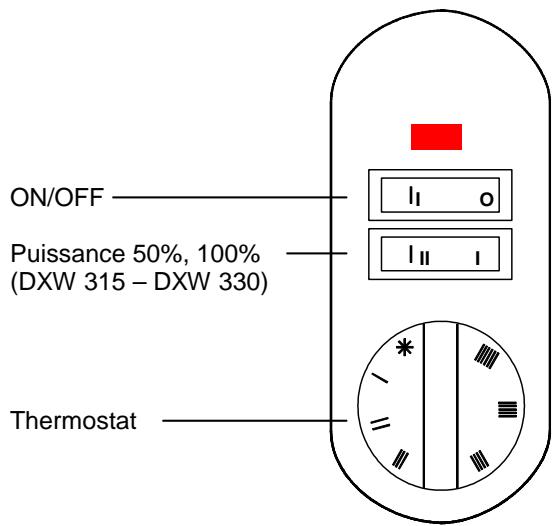

Les fonctions du commutateur sont expliquées ci-dessous.

L'appareil est équipé d'un thermostat qui permet de régler l'appareil et donc la température ambiente par sélection de la position correspondante du commutateur.

Le réglage * signifie que la température ambiante atteint environ 6°C (position hors gel).

Tournez le bouton du thermostat à droite (dans le sens des aiguilles d'une montre) pour augmenter la valeur de la température régée et à gauche (en sens inverse des aiguilles d'une montre) pour réduire la température.

Attention!

Il y a risque de surchauffe des pièces en cas de chauffage sans surveillance, en fonction de la taille des pièces, des besoins en chaleur et du réglage du thermostat. Cela peut entraîner des risques pour les personnes qui ne sont pas en mesure de quitter la pièce surchauffée.

5. Protection contre la surchauffe

Pour votre sécurité, l'appareil de chauffage est équipé d'une protection contre la surchauffe. Si la circulation de l'air est entravée (p. ex. appareil recouvert ou grille du ventilateur obstruée), l'appareil s'arrête automatiquement. Dans ce cas, il est recommandé de couper l'appareil pendant quelques minutes (placer le commutateur sur O ou couper l'alimentation secteur) afin que l'appareil refroidisse suffisamment. Avant de remettre l'appareil en marche, éliminez les causes responsables de l'entrée en action de la protection contre la surchauffe.

Afin que l'appareil dégage sa pleine puissance de chauffage, il est nécessaire de maintenir les entrées et sorties d'air exempts de poussière. Veuillez donc les nettoyer avec l'aspirateur avant la saison de chauffage.

6. Pannes

Lorsque l'appareil de chauffage ne dégage pas de chaleur, vérifiez si l'appareil est en marche (commutateur ON/OFF sur I) et si le thermostat est réglé à la température souhaitée, puis si le disjoncteur dans le tableau de distribution est enclenché ou si le fusible est en ordre.

S'il ne vous est pas possible de remédier à la panne, veuillez vous adresser au service après-vente le plus proche en indiquant le numéro E et le nombre FD pour permettre le traitement de l'ordre. Ces indications figurent sur la plaque signalétique (couvercle du compartiment de branchement).

Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel ou par le service après-vente.

7. Nettoyage

Pour le nettoyage, l'appareil doit être isolé du secteur et avoir refroidi. La face extérieure se nettoie avec un chiffon doux et humide. N'utilise pas de poudre à récurer ou d'encaustique qui risqueraient d'endommager la surface. La poussière qui s'accumule dans l'appareil peut être aspirée depuis l'extérieur.

8. Caractéristiques techniques

Tension d'alimentation Classe de protection I Degré de protection

1/N/PE~230V, 50Hz conducteur de protection IP 20

Type	Puisance	Poids	Long. (toutes les cotes en mm)
DXW 307	750 W	3,5 kg	577	357	124	357
DXW 310	1000 W	3,5 kg	577	357	124	357
DXW 315	1500 W	3,5 kg	577	357	124	357
DXW 320	2000 W	3,5 kg	577	357	124	357
DXW 325	2500 W	4,1 kg	697	357	124	477
DXW 330	3000 W	4,1 kg	697	357	124	477

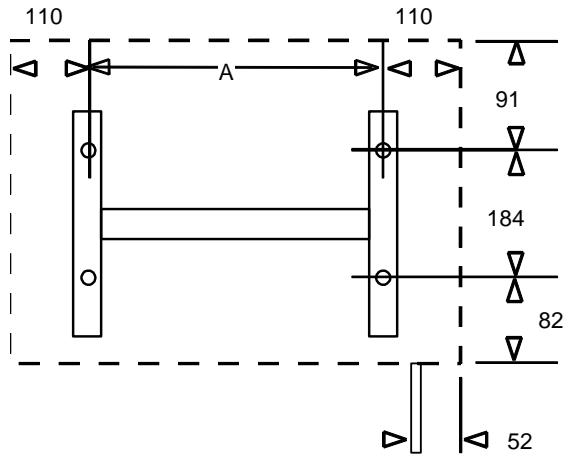

Schéma de perçage (vue de face)

9. Garantie

Pour tout renseignement concernant les conditions de garantie, veuillez vous adresser au revendeur compétent. Les recours en garantie ne sont recevables que sur présentation de la quittance revêtue de la date d'achat.

Indication d'élimination

Il n'est pas permis d'éliminer l'appareil dans les ordures ménagères générales.
