Type de produit	Chauffage gaz (modultherme)
Marque	S.PLUS
Modèle	MOD 262 E2
Catégorie	Chauffage gaz
Utilisation	Chauffage de locaux
Type d'évacuation	Simple tuyau Ø125 ou ventouse concentrique 80/125
Raccordement horizontal maxi	5 m (avec terminal et coudes éventuels)
Raccordement vertical maxi	8 m (avec coude de départ et terminal)
Nombre de coudes équivalent	1 coude 90° = 1,5 m linéaire, 1 coude 45° = 0,75 m
Composants livrés	Manchette DN125 pour évacuation et passage DN80 pour air comburant
Options de raccordement	Kit d'adaptation ventouse concentrique avec manchettes DN80
Entretien	Vérifier régulièrement l'étanchéité des raccordements et l'absence d'obstruction
Nettoyage	Nettoyer les grilles d'aération et les conduits d'évacuation
Sécurité	Mise en sécurité en cas de mauvais emboîtement des éléments de ventouse
Pièces détachées	Manchettes DN80, kits d'adaptation, rallonges, coudes, terminaux
Réparabilité	Pièces disponibles via le fabricant, nécessité de faire appel à un installateur professionnel
Informations générales	Notice destinée à l'installateur et à l'utilisateur

FOIRE AUX QUESTIONS - MOD 262 E2 S.PLUS

Quels types de raccordement sont possibles pour le MOD 262 E2 ?

Le MOD 262 E2 peut être raccordé par simple tuyau Ø125 (sortie horizontale ou verticale) ou par ventouse concentrique 80/125 horizontale ou verticale.

Quelle est la longueur maximale de la ventouse horizontale ?

Pour le MOD 262 E2, la longueur maximale avec terminal et coudes éventuels est de 5 m.

Comment convertir les coudes en longueur linéaire ?

Un coude à 90° équivaut à 1,5 m de longueur linéaire, et un coude à 45° équivaut à 0,75 m.

Quels sont les composants livrés d'origine avec l'appareil ?

L'appareil est livré avec une manchette DN125 pour l'évacuation des produits de combustion et un passage DN80 pour l'entrée d'air de combustion.

Comment installer la ventouse concentrique ?

Il faut enlever la manchette DN125 et la remplacer par une manchette DN80, monter une seconde manchette DN80 sur l'entrée d'air neuf, puis monter le kit d'adaptation optionnel, les rallonges et les sorties murales ou de toiture.

Que faire en cas de mise en sécurité de l'appareil ?

Une mise en sécurité peut être due à un mauvais emboîtement des rallonges, coudes ou terminaux. Vérifiez les raccordements et assurez-vous qu'il n'y a pas de contre-pente sur les évacuations.

Puis-je utiliser un simple tuyau au lieu d'une ventouse concentrique ?

Oui, pour les appareils jusqu'à 41 kW, un simple tuyau Ø125 peut être utilisé. Dans ce cas, l'entrée d'air de combustion DN80 ne doit pas être raccordée.

Où trouver la notice complète de l'appareil ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle MOD 262 E2 de S.PLUS.

Quels sont les modèles compatibles avec cette notice ?

Cette notice concerne les aérothermes gaz AG 18 à 49 E2 et les modulthermes gaz MOD 182 à 492 E2, dont le MOD 262 E2.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un installateur qualifié conformément aux instructions de la notice destinée à l'installateur.

MODE D'EMPLOI MOD 262 E2 S.PLUS

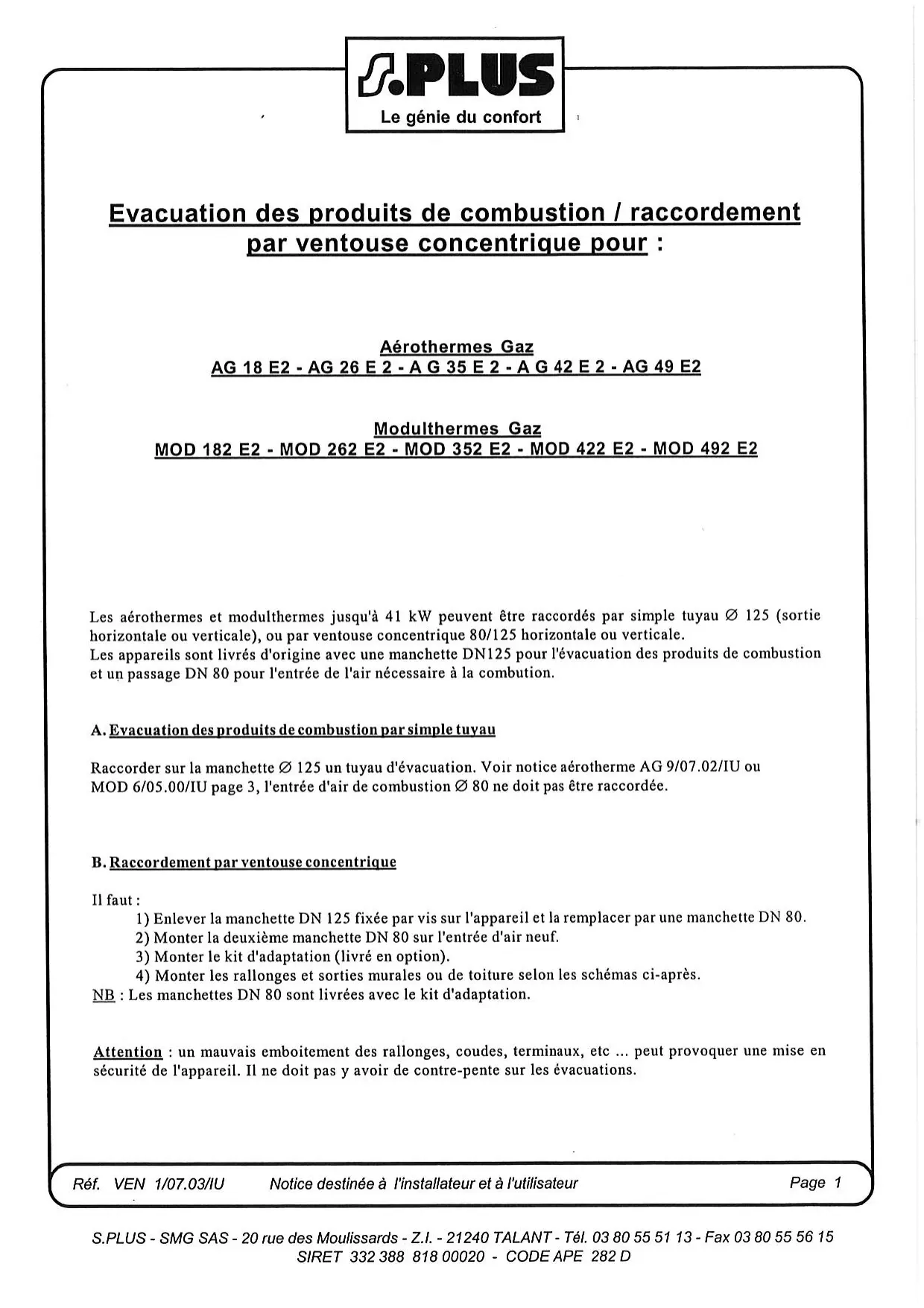

Évacuation des produits de combustion / raccordement par ventouse concentrique pour :

Aerothermes Gaz AG 18 E2 - AG 26 E2 - AG 35 E2 - AG 42 E2 - AG 49 E2

Modulthermes Gaz MOD 182 E2 - MOD 262 E2 - MOD 352 E2 - MOD 422 E2 - MOD 492 E2

Les aérothermes et modulthermes jusqu'à 41 kW peuvent être raccordés par simple tuyau Ø 125 (sortie horizontale ou verticale), ou par ventouse concentrique 80/125 horizontale ou verticale. Les appareils sont livrés d'origine avec une manchette DN125 pour l'évacuation des produits de combustion et un passage DN 80 pour l'entrée de l'air nécessaire à la combustion.

A. évacuation des produits de combustion par simple tuyau

Raccorder sur la manchette 125 un tuyau d'évacuation. Voir notice aérotherme AG 9/07.02/IU ou MOD 6/05.00/IU page 3, l'entrée d'air de combustion 80 ne doit pas être raccordée.

B. raccordement par ventouse concentrique

Il faut :

1) Enlever la manchette DN 125 fixe par vis sur l'appareil et la remplacer par une manchette DN 80. 2) Monter la deuxième manchette DN 80 sur l'entrée d'air neuf. 3) Monter le kit d'adaptation (livré en option). 4) Monter les rallonges et sorties murales ou de toiture selon les schémas ci-après.

NB: Les manchettes DN 80 sont livrées avec le kit d'adaptation.

Attention: un mauvais emboitement des rallonges, coudes, terminaux, etc... peut provoquer une mise en sécurité de l'appareil. Il ne doit pas y avoir de contre-pente sur les évacuations.

Ref. VEN 1/07.03/U

Notice destinée à l'installateur et à l'utilisateur

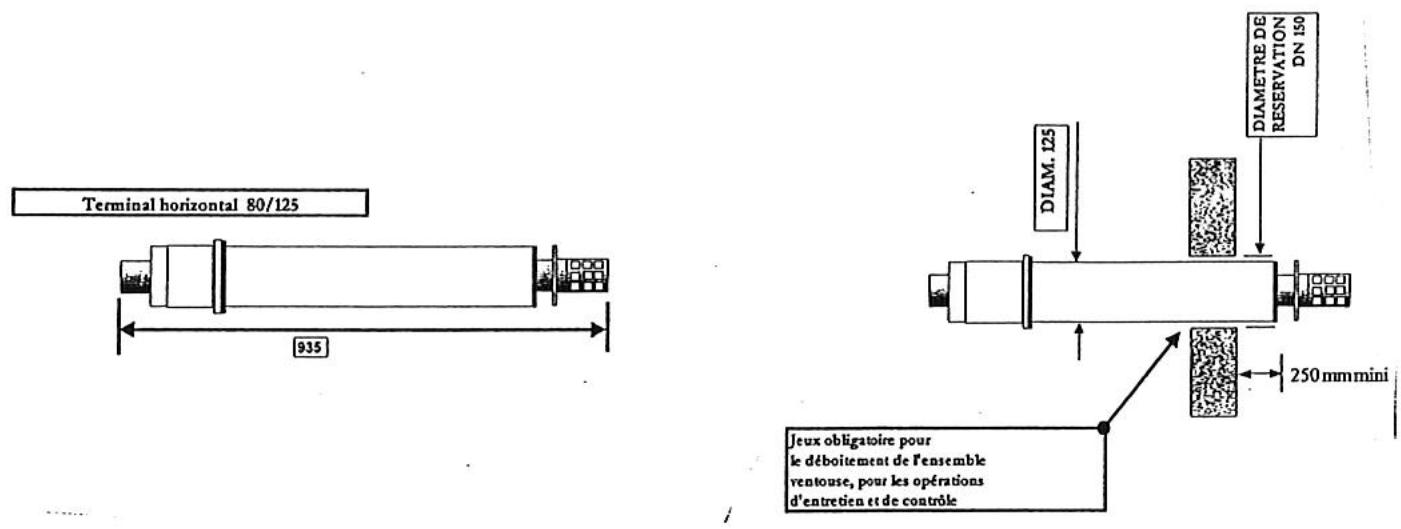

B.1. raccordement de la ventouse horizontale

NOTA : 1 coude à 90^ = 1,5 m de longueur linéaire. 1 coude à 45^ = 0,75 m de longueur linéaire.

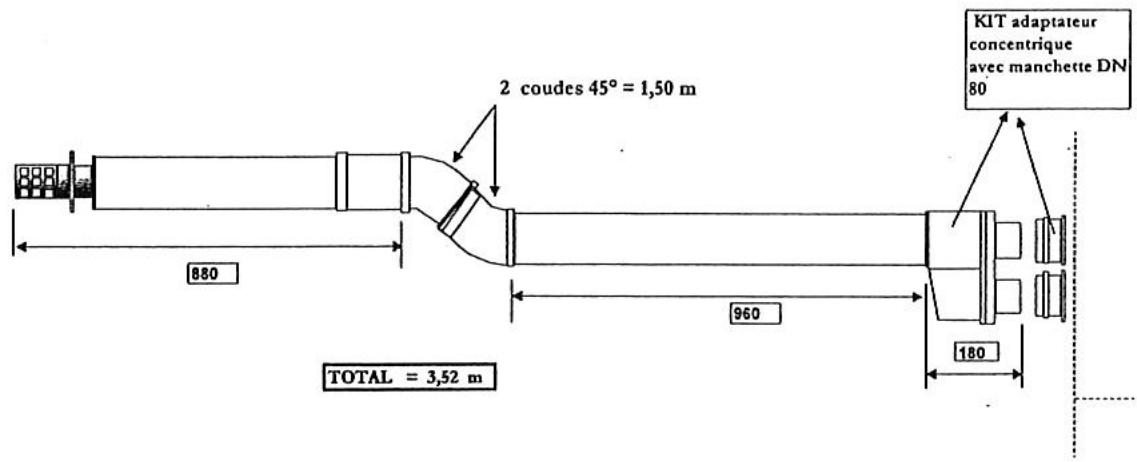

EXAMPLE:

Montage ventouse horizontal

	AG 18 E2	AG 26 E2	AG 35 E2	AG 42 E2	AG 49 E2
Adaptateur concentrique + Manchettes DN 80	1	1	1	1	1
Longueur MAXI avec terminal et coude évventuels	5 m	5 m	5 m	5 m	3 m

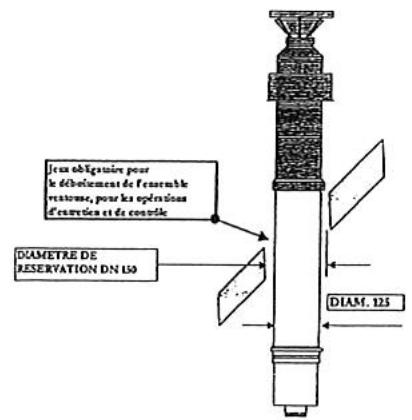

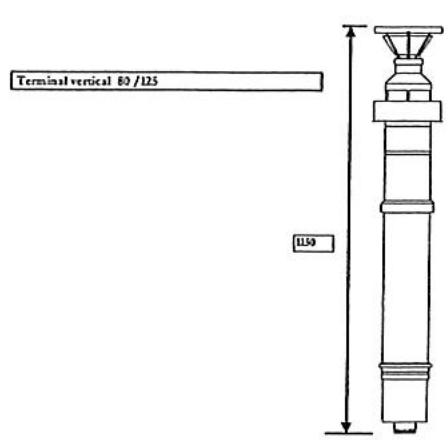

B.2. Raccordement par ventouse verticale

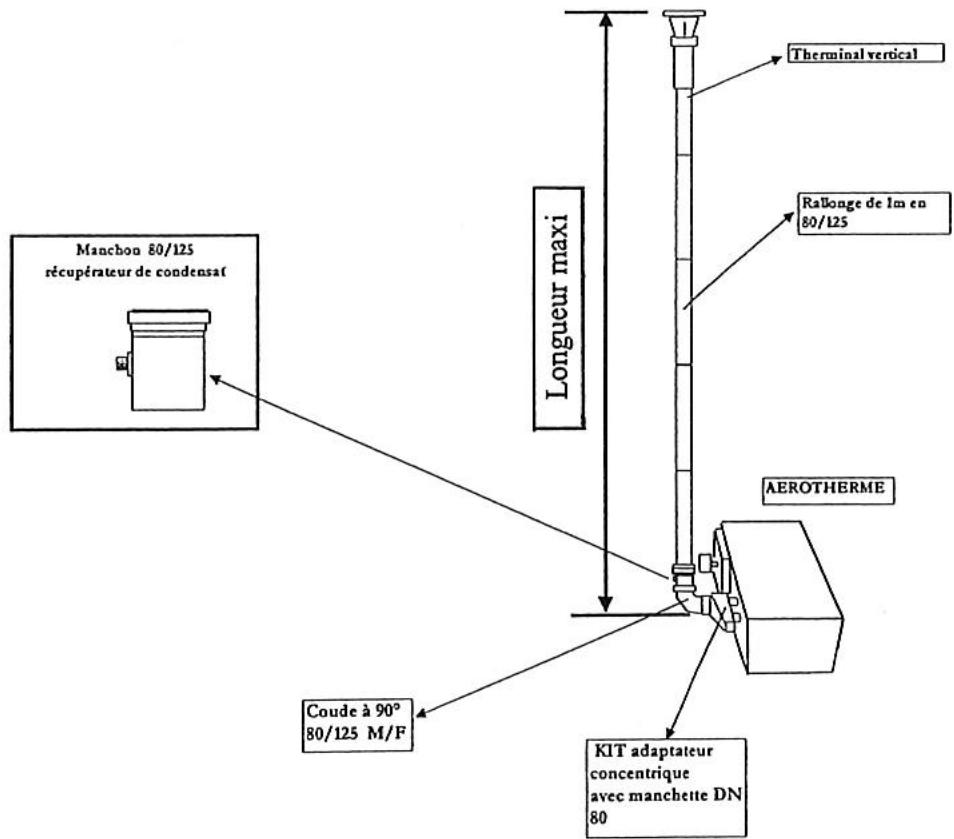

Montage ventouse verticale

	Adaptateur concentrique + Manchette DN 80	Coude 90° de départ	Récupérateur de condensats	Longueur maxi avec coude de départ et terminal
AG 18 E2	1	1	1	8 m
AG 26 E2	1	1	1	8 m
AG 35 E2	1	1	1	8 m
AG 42 E2	1	1	1	8 m
AG 49 E2	1	1	1	7 m
