MODE D'EMPLOI MOD 182 E2 S.PLUS

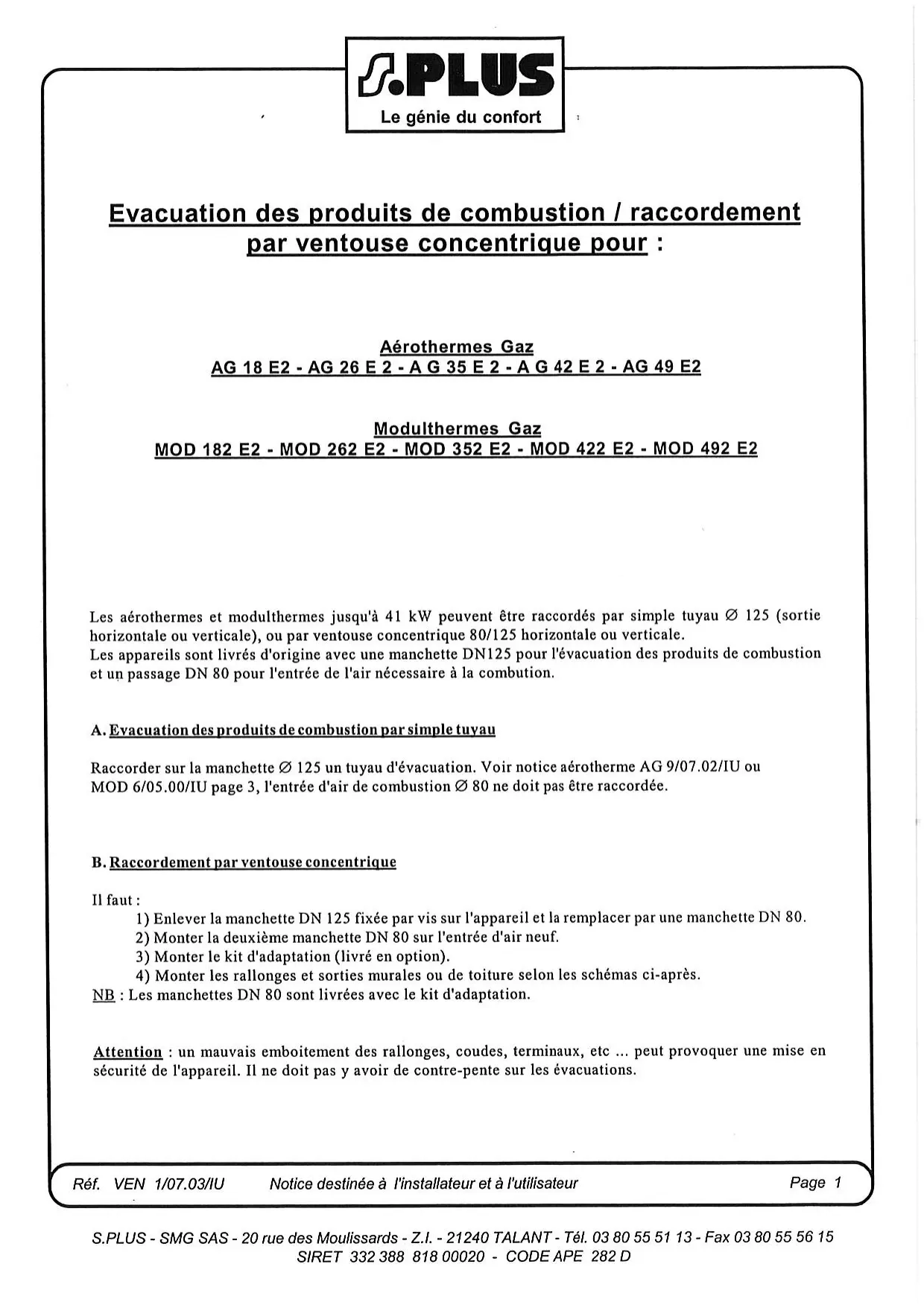

Evacuation des produits de combustion / raccordement par ventouse concentrique pour :
Aerothermes Gaz AG 18 E2 - AG 26 E2 - AG 35 E2 - AG 42 E2 - AG 49 E2
Modulthermes Gaz MOD 182 E2 - MOD 262 E2 - MOD 352 E2 - MOD 422 E2 - MOD 492 E2
Les aerothermes et modulthermes jusqu'à 41 kW peuvent être raccordés par simple tuyau 125 (sortie horizontale ou verticale), ou par ventouse concentrique 80/125 horizontale ou verticale. Les apparciels sont livrés d'origine avec une manchette DN125 pour l'évacuation des produits de combustion et un passage DN 80 pour l'entrée de l'air nécessaire à la combustion.
A. Evacuation des produits de combustion par simple tuvau
Raccorder sur la manchette 125 un tuyau d'évacuation. Voir notice aérotherme AG 9/07.02/IU ou MOD 6/05.00/IU page 3, l'entrée d'air de combustion 80 ne doit pas être raccardée.
B. Raccordement par ventouse concentrique
Il faut :
1) Enlever la manchette DN 125 fixe par vis sur l'appareil et la remplacer par une manchette DN 80.
2) Monter la deuxième manchette DN 80 sur l'entrée d'air neuf.
3) Monter le kit d'adaptation (livre en option).
4) Monter les rallonges et sorties murales ou de toiture selon les schémas ci-après.
NB: Les manchettes DN 80 sont livrées avec le kit d'adaptation.
Attention: un mauvais emboitement des rallonges, coudes, terminaux, etc ... peut provoquer une mise en sécurité de l'appareil. Il ne doit pas y avoir de contre-pente sur les evacuations.
Ref. VEN 1/07.03/U
Notice destinée à l'installateur et à l'utilisateur

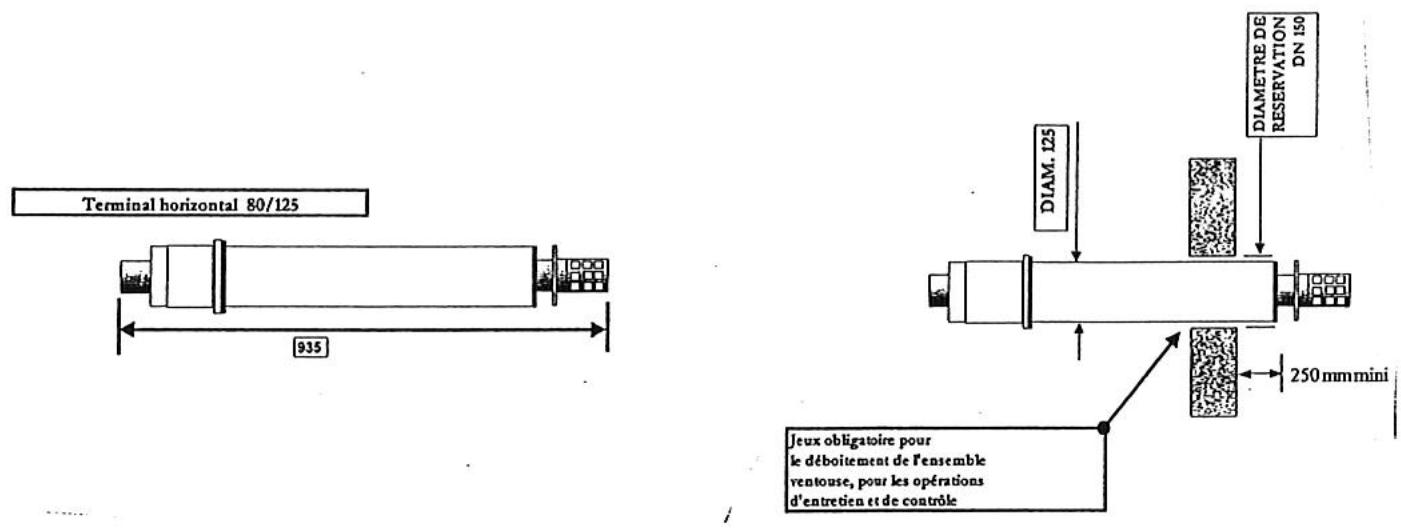

B.1. Raccordement de la ventouse horizontale

NOTA: 1 coude à 90^ = 1,5 m de longueur linéaire.
1 coude à 45^ = 0,75 m de longueur linéaire.

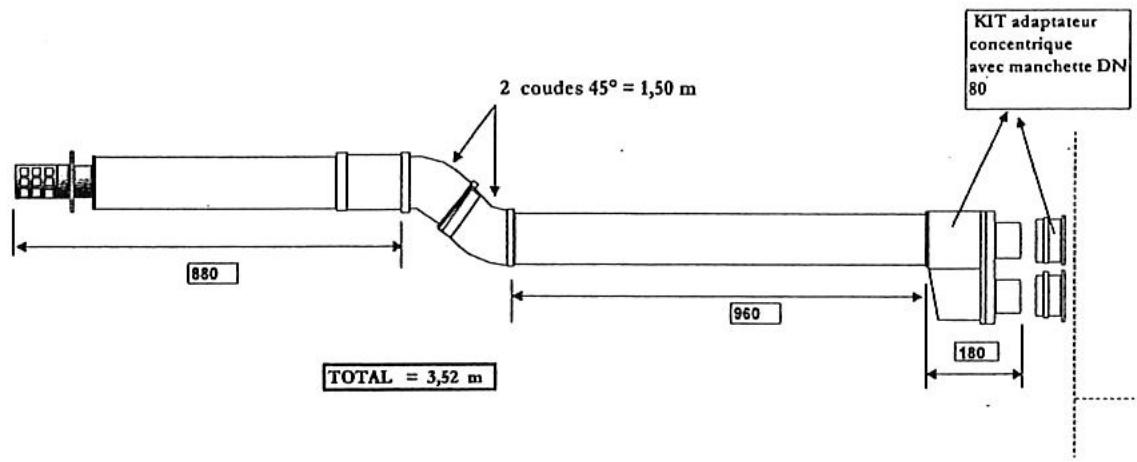

EXAMPLE:

Montage ventouse horizontal
| AG 18 E2 | AG 26 E2 | AG 35 E2 | AG 42 E2 | AG 49 E2 | |
| Adaptateur concentrique + Manchettes DN 80 | 1 | 1 | 1 | 1 | 1 |
| Longueur MAXI avec terminal et coudes évventuels | 5 m | 5 m | 5 m | 5 m | 3 m |

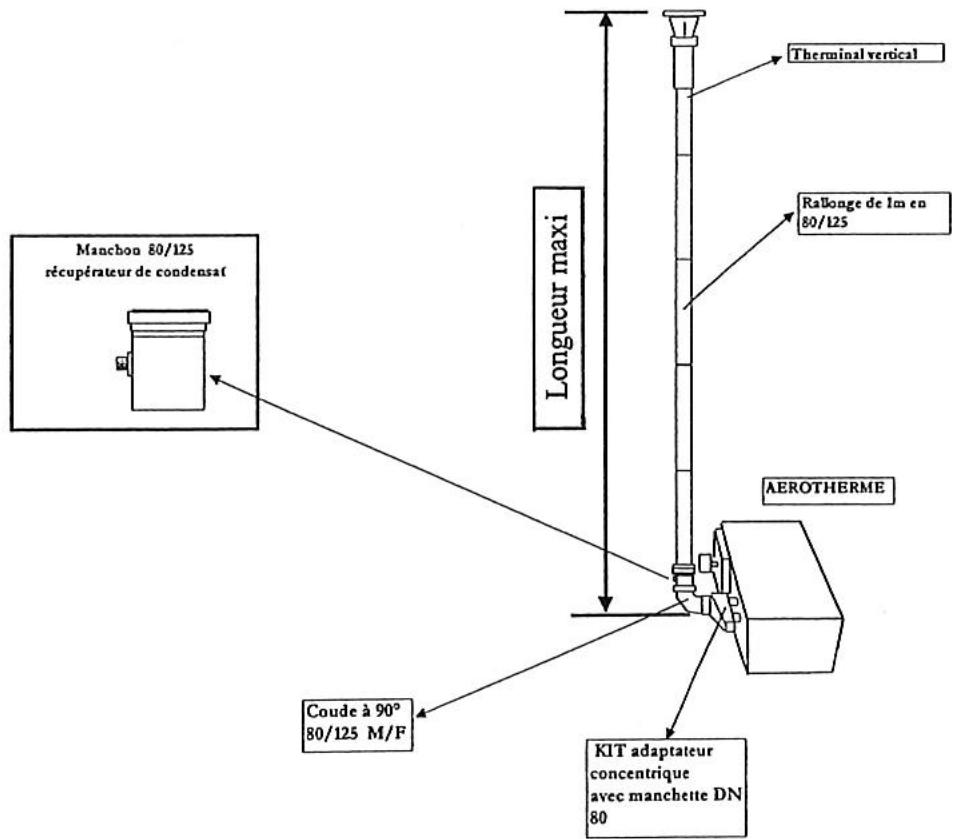

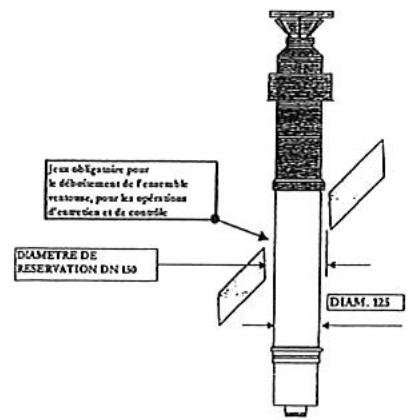

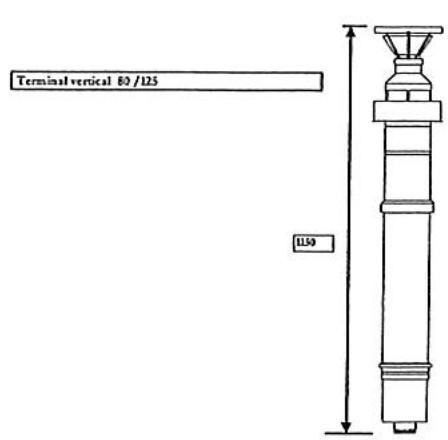

B.2. Raccordement par ventouse vertical


Montage ventouse verticale
| Adaptateur concentrique + Manchette DN 80 | Coude 90° de départ | Récupérateur de condensats | Longueur maxi avec coude de départ et terminal | |
| AG 18 E2 | 1 | 1 | 1 | 8 m |
| AG 26 E2 | 1 | 1 | 1 | 8 m |
| AG 35 E2 | 1 | 1 | 1 | 8 m |
| AG 42 E2 | 1 | 1 | 1 | 8 m |
| AG 49 E2 | 1 | 1 | 1 | 7 m |
